ОТРАСЛЕВОЙ СТАНДАРТ

Опоры и подвески станционных трубопроводов Ру ≤ 40 кгс/см²(4 МПа)

ОПОРЫ СКОЛЬЗЯЩИЕ ПРИВАРНЫЕ

Конструкция и размеры

ОСТ 34 257-75

Приказом Министерства энергетики и электрификации СССР от 30 декабря 1975 г. № 308 срок введения установлен

с 01.06.1976 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на скользящие опоры трубопроводов тепловых электростанций наружным диаметром D_н от 108 до 1420 мм с температурой среды до 300 °С, условным давлением до 25 кгс/см².

2. Конструкция и размеры опор должны соответствовать указанным на черт. 1 и 2 и в табл. 1 и 2.

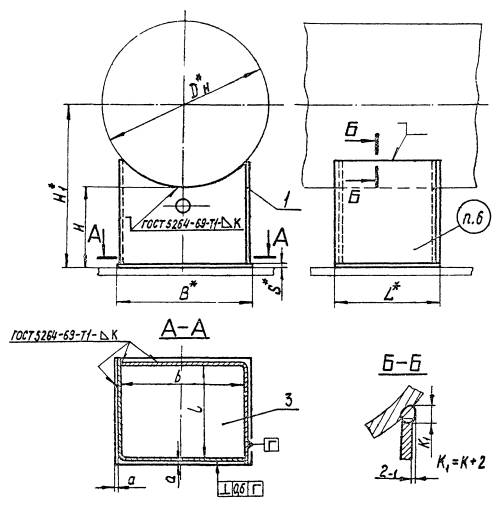

Для D_н ≤ 478 мм

Черт. 1

(Измененная редакция. Изм. № 1).

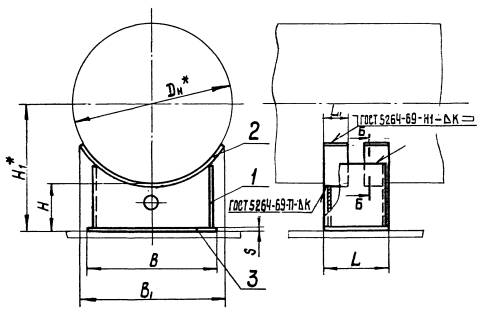

Для D_н 530 - 1420

Черт. 2

Таблица 1

Размеры в мм

Обозначение опоры	Наружный диаметр трубопровода D_н^*	Допускаемая вертикальная нагрузка кгс	H	H₁^*	B	B₁	b^*	L	L₁	l	a	к = г	Масса, кг
01 ОСТ 34 257-75	108	360	97	150	100	-	84	100	-	84	5	3	1,12
02	108	360	147	200	100		84						1,52
03	133	430	97	164	120		104						1,33
04	133	430	147	214									1,77
05	159	600	97	176									1,29
06	159	600	147	226									1,73
07	219	1200	96	206	180		162	120		102		4	2,82
08	219	1200	146	256	180		162						3,66
09	273	1900	96	232	240		222						3,88
10	273	1900	146	282	240		222						4,92
11	325	2500	94	256	300		274	200		174	7	6	10,00
12	325	2500	144	306									12,19
13	377	3300	94	284									9,31
14	377	3300	144	334									11,51
15	426	3600	94	308	350		324						11,10
16	426	3600	144	358	350		324						13,54
17	478	4050	94	334	400		370	250		220	9	6	14,32
18	478	4050	144	384	400		370	250		220	9	6	15,70
19	530	5000	100	365	450	500	420	250	100	220	9	6	22,57
20	530	5000	150	415	450	500	420						25,66
21	630	6650	100	415	500	550	470						24,30
22	630	6650	150	465	500	550	470						27,61
23	720	8400	100	460	590	660	562	300	120	270	8		34,60
24	720	8400	150	510									38,64
25	820	10500	100	510									32,13
26	820	10500	150	560									36,19
27	920	13000	100	560	700	780	662	350	150	312	11	8	58,58
28	920	13000	150	610									64,82
29	1020	15800	100	610									55,93
30	1020	15800	150	660									62,17
31	1220	21200	100	710	800	860	755	400		355	12	10	82,96
32	1220	21200	150	760									91,84
33	1420	27300	100	810									79,32
34 ОСТ 34 257-75	1420	27300	150	860									88,23

Пример условного обозначения опоры скользящей трубопровода D_н = 325 мм, Н = 96 мм:

ОПОРА-325-11 ОСТ 34 257-75

Таблица 2

Обозначение опоры		Дет. 1 Угольник	Дет. 2 Подушка	Дет. 3 Основание
		Количество
		2		1
		Обозначение деталей		Размеры, мм S×B×L	Масса, кг
01 ОСТ 34 257-75		1-04 ОСТ 34 257-75	-	3×100×100	0,24
02		1-05		3×100×100	0,24
03		1-06		3×120×100	0,29
04		1-07
05		1-08
06		1-09
07		1-10		4×180×120	0,68
08		1-11		4×180×120	0,68
09		1-12		4×240×120	0,90
10		1-13		4×240×120	0,90
11		1-14		6×300×200	2,83
12		1-15
13		1-16
14		1-17
15		1-18		6×350×200	3,30
16		1-19		6×350×200	3,30
17		1-20		6×400×250	4,80
18	1-21			6×400×250	4,80
19	1-22		2-01 ОСТ 34 257-75	6×450×250	5,31
20	1-23		2-01 ОСТ 34 257-75	6×450×250	5,31
21	1-24		2-03	6×500×250	6,00
22	1-25		2-03	6×500×250	6,00
23	1-26		2-05	6×590×300	8,36
24	1-27		2-05
25	1-28		2-07
26	1-29		2-07
27	1-30		2-09	8×700×350	15,38
28	1-31		2-09
29	1-32		2-10
30	1-33		2-10
31	1-34		2-11	10×800×400	25,12
32	1-35		2-11
33	1-36		2-12 ОСТ 34 257-75
34 ОСТ 34 257-75	1-37 ОСТ 34 257-75		2-12 ОСТ 34 257-75

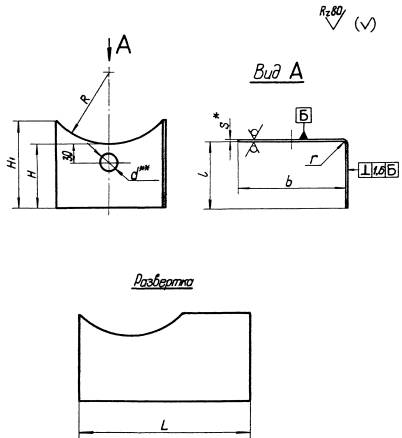

3. Конструкция и размеры угольника (дет. 1) должны соответствовать указанным на черт. 3 и в табл. 3.

Черт. 3

Таблица 3

Размеры в мм

Обозначение угольника	Наружный диаметр трубопровода D_н^*	R	H	H₁	l	b	S^*	r	Развернутая длина L		Масса, кг
1-01 ОСТ 34 257-75	57	32	94	96	92	25	3	3	118		0,26
1-02	76	41		100		44			137		0,32
1-03	89	48		100		44			137		0,32
1-04	108	59	94	111		82		4	175		0,44
1-05	108	59	144	161		82			175		0,64
1-06	133	70	94	116		102			195		0,52
1-07	133	70	144	166							0,74
1-08	159	84	94	112							0,50
1-09	159	84	144	162							0,72
1-10	219	116	92	124	110	160	4		272		1,07
1-11	219	116	142	174		160			272		1,49
1-12	273	144	92	142		220			332		1,49
1-13	273	144	142	192		220			332		2,01
1-14	325	171	88	155	188	272	6	6	462		3,59
1-15	325	171	138	205							4,68
1-16	377	196	88	142							3,24
1-17	377	196	138	192							4,34
1-18	426	221	88	158		324			514		3,90
1-19	426	221	138	208		324			514		5,12
1-20	478	250	88	170	234	368	6	6		604	4,69
1-21	478	250	138	220		368				604	5,38
1-22	530	275	88	186		418				654	5,58
1-23	530	275	138	236		418				654	7,11
1-24	630	325	88	188		468				704	6,00
1-25	630	325	138	238		468				704	7,64
1-26	720	370	88	217	286	560				848	8,51
1-27	720	370	138	267							10,51
1-28	820	420	88	196							7,58
1-29	820	420	138	246							9,59
1-30	920	472	84	219	330	660	8	8		994	13,02
1-31	920	472	134	269							16,11
1-32	1020	524	84	202							12,04
1-33	1020	524	134	252							15,13
1-34	1220	624	80	206	378	753	10	10		1135	17,44
1-35	1220	624	130	256							21,84
1-36	1420	724	80	186							15,88
1-37 ОСТ 34 257-75	1420	724	130	236							20,29

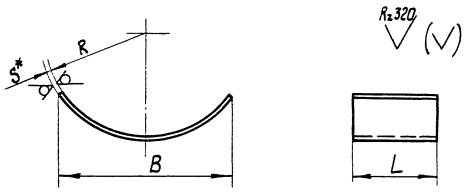

4. Конструкция и размеры подушки дет. 2 (черт. 2) должны соответствовать указанным на черт. 4 и в табл. 4.

Черт. 4

Таблица 4

Размеры в мм

Обозначение подушки	R	B	L	S^*	Развернутая длина	Масса, кг
2-01 ОСТ 34 257-75	266	500	100	6	625	2,94
2-02	266	500	120		620	3,50
2-03	316	550	100		645	3,03
2-04	316	550	120	8	645	4,86
2-05	362	650	120	6	785	4,44
2-06	362		150	8	785	7,39
2-07	412		120	6	735	4,15
2-08	412		150	8	735	6,92
2-09	462	760			880	8,29
2-10	514	760			845	7,96
2-11	614	860		10	940	11,07
2-12 ОСТ 34 257-75	714	860		10	920	10,83

5. Материал: дет. 1, 2 и 3 (черт. 1 и 2)

Лист Б-ПН-3 ГОСТ 19903-74;

20 ГОСТ 16523-70*

при S ≥ 4 мм Лист Б-ПН-S ГОСТ 19903-74;

20 ГОСТ 1577-70*

для опор при температуре среды до 300 °С допускается материал:

Лист Б-ПН-В ГОСТ 19903-74;

ВСт3сп3 ГОСТ 16523-70*

при S ≥ 4 мм Лист Б-ПН-S ГОСТ 19903-74

ВСт3сп3 ГОСТ 14637-69*.

6. Маркировать: обозначение по стандарту и товарный знак завода-изготовителя.

7. Остальные технические требования - по ОСТ 34 279-75.

8*. Размеры для справок.

9**. Для заполнения внутреннего пространства корпуса опоры тепловой изоляцией должно быть предусмотрено отверстие:

для трубопроводов D_н от 57 до 159 мм - d ≤ 20 мм;

- « - - « - D_н от 219 до 630 мм - d = 30 мм;

- « - - « - D_н от 720 до 1420 мм - d = 40 мм.

Пункты 5 ¸ 9 (Измененная редакция. Изм. № 1).
