ОТРАСЛЕВОЙ СТАНДАРТ

Опоры и подвески станционных трубопроводов Ру ≤ 40 кгс/см²(4 МПа)

ОПОРЫ ПРУЖИННЫЕ КРУТОИЗОГНУТЫХ ОТВОДОВ

Конструкция и размеры

ОСТ 34 268-75

Взамен МВН 2747-67

Приказом Министерства энергетики и электрификации СССР от 30 декабря 1975 г. № 308 срок введения установлен

с 01.06.1976 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на пружинные опоры для крутоизогнутых отводов трубопроводов тепловых электростанций наружным диаметром D_н от 133 до 530 мм с температурой среды до 425 °С, условным давлением до 40 кгс/см².

Опоры пружинные крутоизогнутых отводов предназначены для вертикальных перемещений трубопровода, а в сочетании с шариковыми блоками - и для горизонтальных перемещений.

2. Конструкция и размеры пружинных опор крутоизогнутых отводов должны соответствовать указанным на черт. 1, 2 и 3 и в табл. 1 и 2.

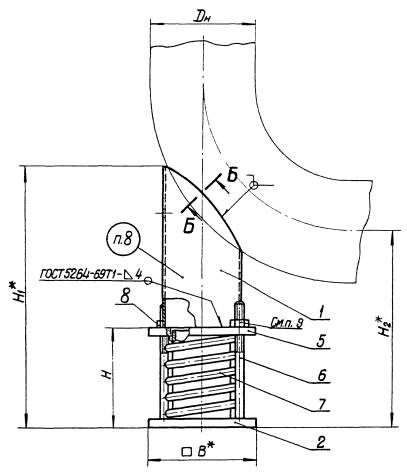

Для D_н 133

Черт. 1

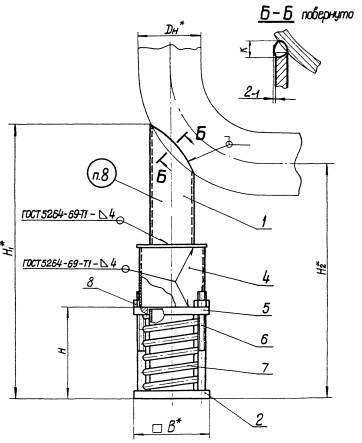

Для D_н 159 - 273 мм

Черт. 2

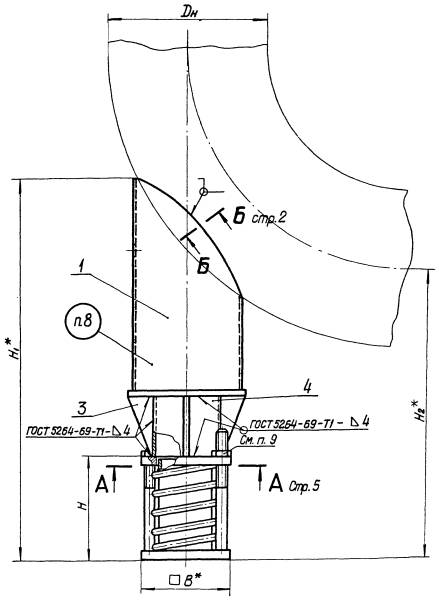

Для D_н 325 - 530 мм

Черт. 3

А-А

Таблица 1

Размеры в мм

Обозначение опоры	Наружный диаметр отвода D_н^*	Пружина		H		H₁^*		H₂^*	В^*	К	Масса, кг
Обозначение опоры	Наружный диаметр отвода D_н^*	Допускаемая рабочая нагрузка Р_max, кгс	Прогиб при допускаемой рабочей нагрузке λ_max	В свободном состоянии пружины					В^*	К	Масса, кг
01 ОСТ 34 268-75	133	278	140	316	562		483		150	4	15,88
02	133		70	183	430		351				12,10
03	159		140	316	630		495				13,46
04			70	183	500		365				10,56
05		534	140	340	655		520				16,94
06			70	198	503		378				12,48
07	219		140	340	685		550				18,72
08			70	198	543		408				14,26
09		816	140	367	710		575		170	5	24,61
10		816	70	217	560		425				19,15
11		1190	140	386	730		595				27,16
12		1190	70	228	574		438				20,57
13	273	816	140	367	730		602		170	5	18,85
14		816	70	217	580		452				19,40
15		1190	140	386	750		622				27,40
16		1190	70	228	594		464				20,86
17		1666	140	405	770		640				29,90
18		1666	70	239	605		476				22,34
19	325	816	140	367	1000		815			6	37,76
20		816	70	217	780		595				31,84
21		1190	140	386	1020		835				40,11
22		1190	70	228	795		610				33,77
23		1666	140	405	1040		860				42,81
24		1666	70	239	810		620				34,79
25	377	1190	140	386	1110		865				51,61
26		1190	70	228	885		640				43,51
27		1666	140	405	1125		885				54,11
28		1666	70	239	890		650				44,99
29		2005	140	454	1175		935		220		59,05
30		2005	70	265	915		675		220		47,76
31	426	1666	140	405	1200		910		170		66,70
32		1666	70	239	965		675		170		57,50
33		2005	140	454	1250		960		220		91,94
34		2005	70	265	990		700				72,29
35		2686	140	449	1245		955				87,63
36 ОСТ 34 268-75		2686	70	271	995		700				69,95
37 ОСТ 34 268-75		3325	140	557	1350		1060				104,23
38		3325	70	327	1050		760				82,38
39	530	1666	140	405	1110		960		170	9	79,10
40		1666	70	239	870		725		170		70,55
41		2005	140	454	1155		1010		220		84,04
42		2005	70	265	895		750				72,49
43		2686	140	449	1150		1005				99,87
44		2686	70	271	900		755				84,90
45		3325	140	557	1260		1110				116,49
46 ОСТ 34 268-75		3325	70	327	960		810				94,33

Пример условного обозначения пружинной опоры крутоизогнутого отвода D_н = 219 мм для допускаемой нагрузки Р_max = 816 кгс и прогиба пружины λ_max = 70 мм:

ОПОРА 219 10 ОСТ 34 268-75

Таблица 2

Обозначение опоры	Дет. 1		Дет. 2 Стакан	Дет. 3 Ребро	Дет. 4 Труба
	Стойка	Опора	Дет. 2 Стакан	Дет. 3 Ребро	Дет. 4 Труба
	Количество
	1	-	1	-	1
	Обозначение деталей				Размеры, мм D_н×S	Длина, мм	Масса, кг
01 ОСТ 34 268-75	1-06 ОСТ 34 266-75	-	2-01 ОСТ 34 268-75	-	133×3,5	190	2,42
02			2-02		133×3,5	120	1,53
03			2-01		-	-	-
04			2-02
05			2-03
06			2-04
07	1-07 ОСТ 34 266-75		2-03
08			2-04
09			2-05
10			2-06
11			2-07
12			2-08
13	1-09 ОСТ 34 266-75	-	2-05	-	-	-	-
14			2-06
15			2-07
16			2-08
17			2-09
18			2-10
19	-	11 ОСТ 34 266-75	2-05	3-05 ОСТ 34 268-75	133×3,5	190	2,42
20			2-06	3-01		120	1,53
21			2-07	3-05		190	2,42
22			2-08	3-01		120	1,53
23			2-09	3-05		190	2,42
24			2-10	3-01		120	1,53
25	-	13 ОСТ 34 266-75	2-07	3-06	133×3,5	190	2,42
26			2-08	3-02		120	1,53
27			2-09	3-06		190	2,42
28			2-10	3-02		120	1,53
29			2-11	3-06		190	2,42
30			2-12	3-02		120	1,53
31		15 ОСТ 34 266-75	2-09	3-07		190	2,42
32			2-10	3-03		120	1,53
33 ОСТ 34 268-75			2-11 ОСТ 34 268-75	3-07 ОСТ 34 268-75		190	2,42
34 ОСТ 34 268-75			2-12 ОСТ 34 268-75	3-03 ОСТ 34 268-75		120	1,53
35			2-13	3-07	159×4,5	190	3,61
36			2-14	3-03		120	2,28
37			2-15	3-07		190	3,61
38			2-16	3-03		120	2,28
39	-	17 ОСТ 34 266-75	2-09	3-08	133×3,5	190	2,42
40			2-10	3-04		120	1,53
41			2-11	3-08		190	2,42
42			2-12	3-04		120	1,53
43			2-13	3-07	159×4,5	190	3,61
44			2-14	3-03		120	2,28
45			2-15	3-07		190	3,61
46 ОСТ 34 268-75			2-16 ОСТ 34 268-75	3-03 ОСТ 34 268-75		120	2,28

Обозначение опоры	Дет. 5 Плита	Дет. 6 Шпилька	Дет. 7 Пружина		Дет. 8 Гайка ГОСТ 5915-70
	Количество
	1	2	1	2
	Обозначение деталей
01 ОСТ 34 268-75	2.1-01 ОСТ 34 268-75	6-02 ОСТ 34 268-75	02 ОН 24-3-188-67		М16.8
02		6-01	14
03		6-02	02
04		6-01	14
05	2.1-03	6-02	03
06		6-01	15
07		6-02	03
08		6-01	15
09	2.1-05 ОСТ 34 268-75	6-05	04		М20.8
10		6-03	16
11		6-06	05
12		6-03	17
13		6-05	04
14		6-03	16
15		6-06	05
16		6-03	17
17		6-06	06
18		6-03	18
19		6-05	04
20		6-03	16
21		6-06	05
22		6-03	17
23		6-06	06
24		6-03	18
25		6-06	05
26		6-03	17
27		6-06	06
28		6-03	18
29	2.1-07 ОСТ 34 268-75	6-07	07		М20.8
30	2.1-07 ОСТ 34 268-75	6-04	19
31	2.1-05	6-06	06
32	2.1-05	6-03	18
33	2.1-07	6-07	09
34	2.1-07	6-04	19
35	2.1-09	6-10	08		М24.8
36		6-08	20
37 ОСТ 34 268-75		6-11 ОСТ 34 268-75	09 ОН 24-3-188-67
38 ОСТ 34 268-75		6-09 ОСТ 34 268-75	21 ОН 24-3-188-67
39	2.1-05	6-06	06		М20.8
40	2.1-05	6-03	18
41	2.1-07	6-07	07
42	2.1-07	6-04	19
43	2.1-09 ОСТ 34 268-75	6-10	08		М24.8
44		6-08	20
45		6-11	09
46 ОСТ 34 268-75		6-09 ОСТ 34 268-75	21 ОН 24-3-188-67

3. Конструкция и размеры стакана (дет. 2) должны соответствовать указанным на черт. 4 и в табл. 3 и 4.

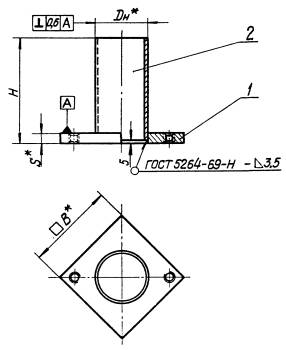

Черт. 4

Таблица 3

Размеры в мм

Обозначение стакана	D_н^*	H	B^*	S^*	Масса, кг	Для пружин
2-01 ОСТ 34 268-75	89	320	150	16	4,27	02 ОН 24-3-188-67
2-02	89	185			3,18	14
2-03	108	340			4,99	03
2-04		200			3,55	15
2-05		370	170	20	6,64	04
2-06 ОСТ 34 268-75		220			5,10	16 ОН 24-3-188-67
2-07 ОСТ 34 268-75		390			6,85	05 ОН 24-3-188-67
2-08		230			5,31	17
2-09		410			7,05	06
2-10		240			5,41	18
2-11		460	220		7,57	07
2-12		270			5,62	19
2-13	133	450		25	12,03	08
2-14		270			9,61	20
2-15		560			13,43	09
2-16 ОСТ 34 268-75		330			10,50	21 ОН 24-3-188-67

Таблица 4

Обозначение стакана	Дет. 1 Плита	Дет. 2 Втулка
	Количество
	1	1
	Обозначение детали	Наружный диаметр и толщина стенки	Длина, мм	Масса, кг
2-01 ОСТ 34 268-75	2.1-02 ОСТ 34 268-75	89×3	315	2,32
2-02	2.1-02 ОСТ 34 268-75	89×3	180	1,33
2-03	2.1-04	108×3,5	335	3,44
2-04	2.1-04		195	2,00
2-05	2.1-06		365	3,74
2-06			215	2,20
2-07			385	3,95
2-08			225	2,31
2-09			405	4,15
2-10			235	2,41
2-11	2.1-08		455	4,67
2-12	2.1-08		265	2,72
2-13	2.1-10 ОСТ 34 268-75	133×3,5	445	5,66
2-14			255	3,24
2-15			555	7,06
2-16 ОСТ 34 268-75			325	4,13

4. Конструкция и размеры плиты должны соответствовать указанным на черт. 5 и в табл. 5.

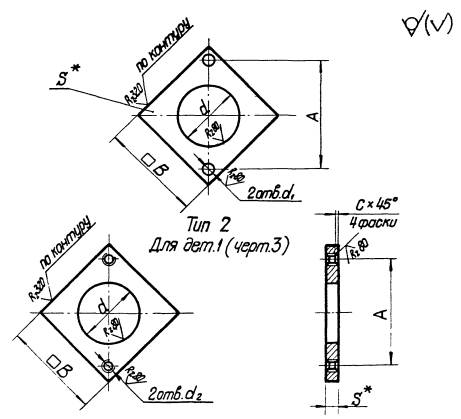

Тип 1

Для дет. 5 (черт. 1 и 2)

Черт. 5

Таблица 5

Размеры в мм

Обозначение плиты		B	A		d	d₁	d₂	C	S^*	Масса,кг
Тип 1	Тип 2	B	ном.	доп. откл.	d	d₁	d₂	C	S^*	Масса,кг
2.1-01 ОСТ 34 268-75	-	150	175	± 1,0	92	18	-	-	16	1,93
-	2.1-02 ОСТ 34 268-75				92	-	М16	2		1,93
2.1-03	-				112	18	-	-		1,52
-	2.1-04					-	М16	2		1,52
2.1-05	-	170	195			22	-	-	20	3,07
-	2.1-06	170	195			-	М20	2,5		3,07
2.1-07	-	220	260	± 1,5		22	-			5,07
-	2.1-08					-	М20			5,07
2.1-09 ОСТ 34 268-75	-				138	26	-		25	6,34
-	2.1-10 ОСТ 34 268-75				138	-	М24		25	6,34

5. Конструкция и размеры ребра (дет. 3 черт. 2) должны соответствовать указанным на черт. 6 и в табл. 6

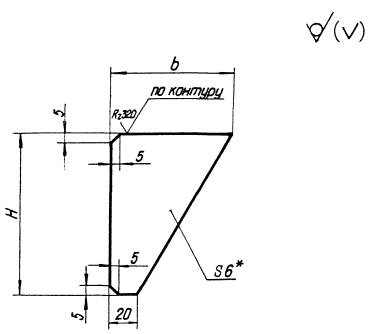

Черт. 6

Таблица 6

Размеры в мм

Обозначение ребра	H	b	Масса, кг
3-01 ОСТ 34 268-75	118	50	0,195
3-02		80	0,278
3-03		95	0,320
3-04		120	0,390
3-05	188	50	0,310
3-06		80	0,443
3-07		95	0,508
3-08 ОСТ 34 268-75		120	0,620

6. Конструкция и размеры шпильки (дет. 6 черт. 1 и 2) должны соответствовать указанным на черт. 7 и в табл. 7.

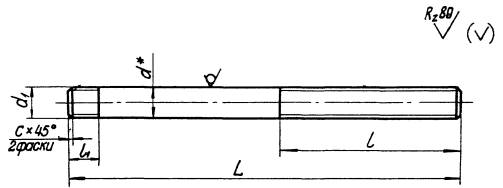

Черт. 7

Таблица 7

Размеры в мм

Обозначение шпильки	d^*	d₁	L	l	l₁	C	Масса, кг
6-01 ОСТ 34 268-75	16	М16	215	120	16	2	0,330
6-02	16	М16	355	190	16	2	0,560
6-03	20	М20	260	120	20	2,5	0,640
6-04			295	130			0,727
6-05			390	190			0,960
6-06			425	190			1,050
6-07			485	200			1,160
6-08	24	М24	300	120	24		1,060
6-09			360	140			1,280
6-10			480	190			1,700
6-11 ОСТ 34 268-75			595	200			2,110

7. Материал:

дет. 8 (черт. 1 - 3) - сталь 20 ГОСТ 1050-74*, технические требования по ГОСТ 1759-70*.

дет. 4 (черт. 1 и 3) и дет. 2 (черт. 4) -

дет. 6 (черт. 1) -

дет. 5 (черт. 1 - 3), дет. 3 (черт. 3) и дет. 1 (черт. 4) -

8. Маркировать: обозначение по стандарту и товарный знак завода-изготовителя.

9. В случае установки опоры под трубопроводом с тепловым перемещением вверх - гайки должны быть удалены.

10. Остальные технические требования по ОСТ 34 279-75.

11.* Размеры для справок.

Пункты 7 ¸ 11 (Измененная редакция. Изм. № 1).
