ОТРАСЛЕВОЙ СТАНДАРТ

СОЕДИНЕНИЯ ЗУБЧАТЫЕ
(ШЛИЦЕВЫЕ) ЭВОЛЬВЕНТНЫЕ

ОСТ 1 00086-73

Взамен 106МТ-50

Распоряжением Министерства от 27 ноября 1973 г. № 087-16 срок введения установлен с 1 апреля 1974 г.

1. Настоящий стандарт распространяется на зубчатые (шлицевые) соединения с наружным диаметром от 4,5 до 198,0 мм с эвольвентным профилем зубьев, расположенных параллельно оси соединения, с модулем от 0,5 до 3,0 мм и центрированием по профилям зубьев (центрирование по S), по наружному диаметру Da (центрирование по D) или по цилиндрическим гладким поверхностям вала и отверстия, соосным зубчатым поверхностям деталей.

Стандарт устанавливает геометрические параметры, предельные отклонения и посадки зубчатых (шлицевых) эвольвентных соединений.

2. Форма зубьев и зависимости между геометрическими параметрами соединения должны соответствовать указанным на черт. 1 и 2 и в табл. 1.

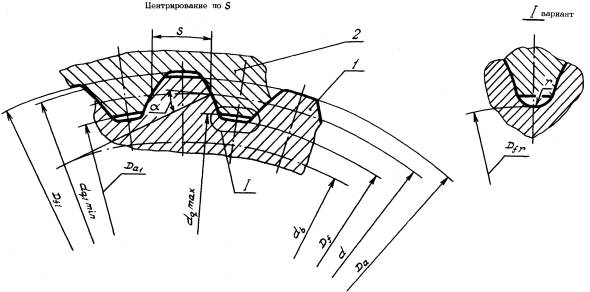

1 - вал; 2 - отверстие

Черт. 1

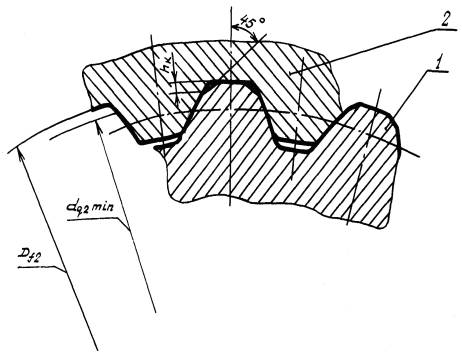

Центрирование по D

Остальное - см. черт. 1

1 - вал; 2 - отверстие

Черт. 2

Таблица 1

Наименование параметров

Обозначения

Величины и зависимости

Исходные параметры соединений

Модуль

m



Число зубьев

Z



Диаметр делительной окружности

d

d = mZ

Угол давления на делительной окружности (профильный угол исходного контура рейки)

a

a = 30°

Диаметр основной окружности

db

db = dcosa

Номинальная толщина зуба вала и ширина впадины отверстия по делительной окружности

S

Параметры зуба вала

Головка

Номинальная высота головки зуба вала

ha

ha = 0,5m

для m = 1 ha = 0,75 m

Высота фаски продольной кромки зуба вала при центрировании по D

hк

hк = 0,1m

Ножка

Номинальная высота ножки зуба вала для:





дна впадины по окружности

hf

hf = 0,7m для m = 1 hf = 0,95m

дна впадины по радиусу (закругленная впадина)

hf1

hf1 = 0,8m для m = 1 hf1 = 1,05m

Радиус закругленной впадины

r

r = 0,56m

для m = 1 r = 0,36m

Параметры зуба отверстия

Головка

Номинальная высота головки зуба отверстия

ha

ha = 0,5m

для m = 1 ha = 0,75m

Ножка

Номинальная высота ножки зуба отверстия:





при центрировании по D

hf2

hf2 = 0,5m

для m = 1 hf2 = 0,75m

при центрировании по S

hf

hf = 0,7m

для m = 1 hf = 0,95m

Номинальные диаметры

вала

Наружный (поверхности вершин)

Da

Da = m(Z + 1)

Внутренний (поверхности впадин) для:



для m = 1 Da = m(Z + 1,5)

дна впадины по окружности

Df

Df = m(Z - 1,4)

для m = 1 Df = m(Z - 1,9)

дна впадины по радиусу

Dfr

Dfr = m(Z - 1,6)

для m = 1 Dfr = m(Z - 2,1)

отверстия

Наружный (поверхности впадин):





при центрировании по D

Df2

Df2 = m(Z + 1)

для m = 1 Df2 = m(Z + 1,5)

при центрировании по S

Df1

Df1 = m(Z + 1,4)

для m = 1 Df1 = m(Z + 1,9)

Внутренний (поверхности выступов)

Da1

Da1 = m(Z - 1)

для m = 1 Da1 = m(Z - 1,5)

Диаметр окружности через начальные точки переходных кривых для:





отверстия при центрировании по D

dq2 min

dq2 min = m(Z + 0,85)

для m = 1 dq2 min = m(Z + 1,35)

отверстия при центрировании по S

dq1 min

dq1 min = m(Z + 1)

для m = 1 dq1 min = m(Z + 1)

вала

dq max

dq max = m(Z - 1)

для m = 1 dq max = m(Z - 1,5)

Примечания: 1. Дно впадины зубьев вала с формой, показанной на черт. 1 и 2, в дальнейшем именуется «по окружности», а дно впадины с формой, показанной на выносном элементе 1, - «по радиусу» (закругленная впадина).

2. Для модуля m = 1 мм допускается производить расчет параметров по зависимостям, принятым для всех остальных модулей.

Указанные в табл. 1 параметры - a; hf; hf1; hf2; r - относятся к исходному контуру.

3. При центрировании по S и использовании для обработки отверстия инструмента с размерами применительно к центрированию по D, номинальный наружный диаметр вала принимается равным Da = m(Z + 0,8), для m = 1 мм Da = m(Z + 1,3).

4. Величины переходных поверхностей (радиусов кривизны) зубьев стандартом не устанавливаются.

3. Модули для зубчатых (шлицевых) эвольвентных соединений должны соответствовать следующему ряду:

0,50; 0,80; 1,00; 1,25; 1,50; 2,00; 2,50; 3,00 мм.

4. Основные размеры соединений должны соответствовать указанным на черт. 1 и 2 и в табл. 2 - 10.

Таблица 2

Размеры, мм

Число зубьев Z

Модуль т

0,50

0,80

1,00

1,25

1,50

2,00

2,50

3,00

Диаметр делительной окружности d

8

4

-

-

-

-

-

-

-

10

5

8,0

-

-

-

-

-

-

11

-

-

11

-

-

-

-

-

12

6

9,6

12

15,0

-

-

-

-

14

7

11,2

14

17,5

-

-

-

-

16

8

12,8

16

20,0

-

-

40

-

18

9

14,4

18

22,5

-

-

45

54

20

10

16,0

20

25,0

30

40

50

60

22

11

17,6

22

27,5

33

44

55

66

24

12

19,2

24

30,0

36

48

60

72

26

13

20,8

26

-

39

52

65

78

28

14

22,4

28

-

42

56

70

84

30

15

24,0

30

-

45

60

75

90

32

16

25,6

32

-

48

64

80

96

34

17

27,2

34

-

51

68

85

102

36

18

28,8

36

-

54

72

90

108

38

19

-

38

-

57

76

95

114

40

20

-

40

-

-

-

100

120

42

-

-

42

-

-

-

105

126

44

-

-

44

-

-

-

110

132

46

-

-

46

-

-

-

115

138

48

-

-

48

-

-

-

120

144

50

-

-

50

-

-

-

125

150

52

-

-

-

-

-

-

130

156

54

-

-

-

-

-

-

135

162

56

-

-

-

-

-

-

140

168

58

-

-

-

-

-

-

145

174

60

-

-

-

-

-

-

150

180

62

-

-

-

-

-

-

-

186

64

-

-

-

-

-

-

-

192

65

-

-

-

-

-

-

-

195

Для m = 0,5 мм; S = 0,78 мм; r = 0,28 мм; hк = 0,05 мм.

Таблица 3

Размеры, мм

Z

d

Вал

Отверстие

Впадина

dqmax

Центрирование

Da1

Центрирование

закругленная

по окружности

по D

по S

по D

по S

Dfr

Df

Da

dq2min

Df2

dq1min

Df1

8

4

3,2

3,3

3,5

4,5

3,5

4,42

4,5

4,5

4,7

10

5

4,2

4,3

4,5

5,5

4,5

5,42

5,5

5,5

5,7

12

6

5,2

5,3

5,5

6,5

5,5

6,42

6,5

6,5

8,7

14

7

5,2

6,3

6,5

7,5

6,5

7,42

7,5

7,5

7,7

16

8

7,2

7,3

7,5

8,5

7,5

8,42

8,5

8,5

8,7

18

9

8,2

8,3

8,5

9,5

8,5

9,42

9,5

9,5

9,7

20

10

9,2

9,3

9,5

10,5

9,5

10,42

10,5

10,5

10,7

22

11

10,2

10,3

10,5

11,5

10,5

11,42

11,5

11,5

11,7

24

12

11,2

11,3

11,5

12,5

11,5

12,42

12,5

12,5

12,7

26

13

12,2

12,3

12,5

13,5

12,5

13,42

13,5

13,5

13,7

23

14

13,2

13,3

13,5

14,5

13,5

14,42

14,5

14,5

14,7

30

15

14,2

14,3

14,5

15,5

14,5

15,42

15,5

15,5

15,7

32

16

15,2

15,3

15,5

16,5

15,5

16,42

16,5

16,5

16,7

34

17

16,2

16,3

16,5

17,5

16,5

17,42

17,5

17,5

17,7

36

18

17,2

17,3

17,5

18,5

17,5

18,42

18,5

18,5

18,7

38

19

18,2

18,3

18,5

19,5

18,5

19,42

19,5

19,5

19,7

40

20

19,2

19,3

19,5

20,5

19,5

20,42

20,5

20,5

20,7

Для m = 0,8 мм; S = 1,25 мм; r = 0,45 мм; hк = 0,08 мм.

Таблица 4

Размеры, мм

Z

d

Вал

Отверстие

Впадина

dqmax

Центрирование

Da1

Центрирование

закругленная

по окружности

по D

по S

по D

по S

Dfr

Df

Da

dq2min

Df2

dq1min

Df1

10

8,0

6,72

6,88

7,2

8,8

7,2

8,68

8,8

8,8

9,12

12

9,6

8,32

8,48

8,8

10,4

8,8

10,28

10,4

10,4

10,72

14

11,2

9,92

10,08

10,4

12,0

10,4

11,88

12,0

12,0

12,32

16

12,8

11,52

11,68

12,0

13,6

12,0

13,48

13,6

13,6

13,92

18

14,4

13,12

13,28

13,6

15,2

13,6

15,08

15,2

15,2

15,52

20

16,0

14,72

14,88

15,2

16,8

15,2

16,68

16,8

16,8

17,12

22

17,6

16,32

16,48

16,8

18,4

16,8

18,28

18,4

18,4

18,72

24

19,2

17,92

18,08

18,4

20,0

18,4

19,88

20,0

20,0

20,32

26

20,8

19,52

19,68

20,0

21,6

20,0

21,48

21,6

21,6

21,92

28

22,4

21,12

21,28

21,6

23,2

21,6

23,08

23,2

23,2

23,52

30

24,0

22,72

22,88

23,2

24,8

23,2

24,68

24,8

24,8

25,12

32

25,6

24,32

24,48

24,8

28,4

24,8

26,28

26,4

26,4

26,72

34

27,2

25,92

26,08

26,4

28,0

26,4

27,88

28,0

28,0

28,32

36

28,8

27,52

27,68

28,0

29,6

28,0

29,48

29,6

29,6

29,92

Для m = 1 мм; S = 1,57 мм; r = 0,36 мм; hк = 0,1 мм.

Таблица 5

Размеры, мм

Z

d

Вал

Отверстие

Впадина

dqmax

Центрирование

Da1

Центрирование

закругленная

по окружности

по D

по S

по D

по S

Dfr

Df

Da

dq2min

Df2

dq1min

Df1

11

11

8,9

9,1

9,5

12,5

9,5

12,35

12,5

12,5

12,9

12

12

9,9

10,1

10,5

13,5

10,5

13,35

13,5

13,5

13,9

14

14

11,9

12,1

12,5

15,5

12,5

15,35

15,5

15,5

15,9

16

16

13,9

14,1

14,5

17,5

14,5

17,35

17,5

17,5

17,9

18

18

15,9

16,1

16,5

19,5

16,5

19,35

19,5

19,5

19,9

20

20

17,9

18,1

18,5

21,5

18,5

21,35

21,5

21,5

21,9

22

22

19,9

20,1

20,5

23,5

20,5

23,35

23,5

23,5

23,9

24

24

21,9

22,1

22,5

25,5

22,5

25,35

25,5

25,5

25,9

26

26

23,9

24,1

24,5

27,5

24,5

27,35

27,5

27,5

27,9

28

28

25,9

26,1

26,5

29,5

26,5

29,35

29,5

29,5

29,9

30

30

27,9

28,1

28,5

31,5

28,5

31,35

31,5

31,5

31,9

32

32

29,9

30,1

30,5

33,5

30,5

33,35

33,5

33,5

33,9

34

34

31,9

32,1

32,5

35,5

32,5

35,35

35,5

35,5

35,9

36

36

33,0

34,1

34,5

37,5

34,5

37,35

37,5

37,5

37,9

38

38

35,9

36,1

36,5

39,5

36,5

39,35

39,5

39,5

39,9

40

40

37,9

38,1

38,5

41,5

38,5

41,35

41,5

41,5

41,9

42

42

39,9

40,1

40,5

43,5

40,5

43,35

43,5

43,5

43,9

44

44

41,9

42,1

42,5

45,5

42,5

45,35

45,5

45,5

45,9

46

46

43,9

44,1

44,5

47,5

44,5

47,35

47,5

47,5

47,9

48

48

45,9

46,1

46,5

49,5

46,5

49,35

49,5

49,5

49,9

50

50

47,9

48,1

48,5

51,5

48,5

51,35

51,5

51,5

51,9

Для m = 1,25 мм; S = 1,96 мм; r = 0,7 мм; hк = 0,13 мм.

Таблица 6

Размеры, мм

Z

d

Вал

Отверстие

Впадина

dqmax

Центрирование

Da1

Центрирование

закругленная

по окружности

по D

по S

по D

по S

Dfr

Df

Da

dq2min

Df2

dq1min

Df1

12

15,0

13,0

13,25

13,75

16,25

13,75

16,06

16,25

16,25

16,75

14

17,5

15,5

15,75

16,25

18,75

16,25

18,56

18,75

18,75

19,25

16

20,0

18,0

18,25

18,75

21,25

18,75

21,06

21,25

21,25

21,75

18

22,5

20,5

20,75

21,25

23,75

21,25

23,56

23,75

23,75

24,25

20

25,0

23,0

23,25

23,75

26,25

23,75

26,06

26,25

26,25

26,75

22

27,5

25,5

25,75

26,25

28,75

26,25

28,56

28,75

28,75

29,25

24

30,0

28,0

28,25

28,75

31,25

28,75

31,06

31,25

31,25

31,75

Для m = 1,5 мм; S = 2,35 мм; r = 0,84 мм; hк = 0,15 мм.

Таблица 7

Размеры, мм

Z

d

Вал

Отверстие

Впадина

dqmax

Центрирование

Da1

Центрирование

закругленная

по окружности

по D

по S

по D

по S

Dfr

Df

Da

dq2min

Df2

dq1min

Df1

20

30

27,6

27,9

28,5

31,5

28,5

31,27

31,5

31,5

32,1

22

33

30,6

30,9

31,5

34,5

31,5

34,27

34,5

34,5

35,1

24

36

33,6

33,9

34,5

37,5

34,5

37,27

37,5

37,5

38,1

26

39

36,6

36,9

37,5

40,5

37,5

40,27

40,5

40,5

41,1

28

42

39,6

39,9

40,5

43,5

40,5

43,27

43,5

43,5

44,1

30

45

42,6

42,9

43,5

46,5

43,5

46,27

46,5

46,5

47,1

32

48

45,6

45,9

46,5

49,5

46,5

49,27

49,5

49,5

50,1

34

51

48,6

48,9

49,5

52,5

49,5

52,27

52,5

52,5

53,1

36

54

51,6

51,9

52,5

55,5

52,5

55,27

55,5

55,5

56,1

38

57

54,6

54,9

55,5

58,5

55,5

58,27

58,5

58,5

59,1

Для m = 2 мм; S = 3,14 мм; r = 1,12 мм; hк = 0,2 мм.

Таблица 8

Размеры, мм

Z

d

Вал

Отверстие

Впадина

dqmax

Центрирование

Da1

Центрирование

закругленная

по окружности

по D

по S

по D

по S

Dfr

Df

Da

dq2min

Df2

dq1min

Df1

20

40

36,8

37,2

38

42

38

41,7

42

42

42,8

22

44

40,8

41,2

42

46

42

45,7

46

46

46,8

24

48

44,8

45,2

46

50

46

49,7

50

50

50,8

26

52

48,8

49,2

50

54

50

53,7

54

54

54,8

28

56

52,8

53,2

54

58

54

57,7

58

58

58,8

30

60

56,8

57,2

58

62

58

61,7

62

62

62,8

32

64

60,8

61,2

62

66

62

65,7

66

66

66,8

34

68

64,8

65,2

66

70

66

69,7

70

70

70,8

36

72

68,8

69,2

70

74

70

73,7

74

74

74,8

38

76

72,8

73,2

74

78

74

77,7

78

78

78,8

Для m = 2,5 мм; S = 3,92 мм; r = 1,4 мм; hк = 0,25 мм.

Таблица 9

Размеры, мм

Z

d

Вал

Отверстие

Впадина

dqmax

Центрирование

Da1

Центрирование

закругленная

по окружности

по D

по S

по D

по S

Dfr

Df

Da

dq2min

Df2

dq1min

Df1

16

40

36

36,5

37,5

42,5

37,5

42,12

42,5

42,5

43,5

18

45

41

41,5

42,5

47,5

42,5

47,12

47,5

47,5

48,5

20

50

46

46,5

47,5

52,5

47,5

52,12

52,5

52,5

53,5

22

55

51

51,5

52,5

57,5

52,5

57,12

57,5

57,5

58,5

24

60

56

56,5

57,5

62,5

57,5

62,12

62,5

62,5

63,5

26

65

61

61,5

62,5

67,5

62,5

67,12

67,5

67,5

68,5

28

70

66

66,5

67,5

72,5

67,5

72,12

72,5

72,5

73,5

30

75

71

71,5

72,5

77,5

72,5

77,12

77,5

77,5

78,5

32

80

76

76,5

77,5

82,5

77,5

82,12

82,5

82,5

83,5

34

85

81

81,5

82,5

87,5

82,5

87,12

87,5

87,5

88,5

36

90

86

86,5

87,5

92,5

87,5

92,12

92,5

92,5

93,5

38

95

91

91,5

92,5

97,5

92,5

97,12

97,5

97,5

98,5

40

100

96

96,5

97,5

102,5

97,5

102,12

102,5

102,5

103,5

42

105

101

101,5

102,5

107,5

102,5

107,12

107,5

107,5

108,5

44

110

106

106,5

107,5

112,5

107,5

112,12

112,5

112,5

113,5

46

115

111

111,5

112,5

117,5

112,5

117,12

117,5

117,5

118,5

48

120

116

116,5

117,5

122,5

117,5

122,12

122,5

122,5

123,5

50

125

121

121,5

122,5

127,5

122,5

127,12

127,5

127,5

128,5

52

130

126

126,5

127,5

132,5

127,5

132,12

132,5

132,5

133,5

54

135

131

131,5

132,5

137,5

132,5

137,12

137,5

137,5

138,5

56

140

136

136,5

137,5

142,5

137,5

142,12

142,5

142,5

143,5

58

145

141

141,5

142,5

147,5

142,5

147,12

147,5

147,5

148,5

60

150

146

146,5

147,5

152,5

147,5

152,12

152,5

152,5

153,5

Для m = 3 мм; S = 4,71 мм; r = 1,68 мм; hк = 0,3 мм.

Таблица 10

Размеры, мм

Z

d

Вал

Отверстие

Впадина

dqmax

Центрирование

Da1

Центрирование

закругленная

по окружности

по D

по S

по D

по S

Dfr

Df

Da

dq2min

Df2

dq1min

Df1

18

54

49,2

49,8

51

57

51

56,55

57

57

58,2

20

60

55,2

55,8

57

63

57

62,55

63

63

64,2

22

66

61,2

61,8

63

69

63

68,55

69

69

70,2

24

72

67,2

67,8

69

75

69

74,55

75

75

76,2

26

78

73,2

73,8

75

81

75

80,55

81

81

82,2

28

84

79,2

79,8

81

87

81

86,55

87

87

88,2

30

90

85,2

85,8

87

93

87

92,55

93

93

94,2

32

96

91,2

91,8

93

99

93

98,55

99

99

100,2

34

102

97,2

97,8

99

105

99

104,55

105

105

106,2

36

108

103,2

103,8

105

111

105

110,55

111

111

112,2

38

114

109,2

109,8

111

117

111

116,55

117

117

118,2

40

120

115,2

115,8

117

123

117

122,55

123

123

124,2

42

126

121,2

121,8

123

129

123

128,55

129

129

130,2

44

132

127,2

127,8

129

135

129

134,55

135

135

136,2

46

138

133,2

133,8

135

141

135

140,55

141

141

142,2

48

144

139,2

139,8

141

147

141

146,55

147

147

148,2

50

150

145,2

145,8

147

153

147

152,55

153

153

154,2

52

156

151,2

151,8

153

159

153

158,55

159

159

160,2

54

162

157,2

157,8

159

165

159

164,55

165

165

166,2

56

168

163,2

163,8

165

171

165

170,55

171

171

172,2

58

174

169,2

169,8

171

177

171

176,55

177

177

178,2

60

180

175,2

175,8

177

183

177

182,55

183

183

184,2

65

195

190,2

190,8

192

198

192

197,55

198

198

199,2

5. Отклонения ширины впадин отверстия и толщины зубьев вала отсчитываются от общего номинального размера:

6. Взаимозаменяемость зубчатого (шлицевого) эвольвентного соединения должна обеспечиваться приемкой изделия проходным калибром.

7. Устанавливаются три предела отклонений ширины впадин отверстия и толщины зубьев вала:

а) суммарное предельное отклонение, определяющее соответственно толщину зубьев или ширину впадин калибров (пробки и кольца);

б) верхнее и нижнее предельные отклонения одного только размера ширины впадин (для отверстия) или толщины зубьев (для вала).

8. Предельное отклонение ширины впадин отверстия по калибру устанавливается равным нулю, т.е. разные посадки по S осуществляются по системе отверстия.

9. При центрировании по S размер ширины впадин может выполняться по двум классам точности, условно обозначенным в порядке убывания точности:

S3a и S4

Предельные отклонения ширины впадин отверстия должны соответствовать указанным в табл. 11.

Предельные отклонения и посадки для толщины зубьев вала должны соответствовать указанным в табл. 12.

10. При центрировании по D предельные отклонения наружного диаметра вала и отверстия должны выбираться по стандартам на посадки гладких цилиндрических поверхностей в системе отверстия. Посадки должны соответствовать следующему ряду:

Числовые значения для указанных посадок - по ОСТ 1 00233-79.

Посадки по S

должны соответствовать указанным в табл. 11 и 12.

11. При центрировании по цилиндрическим гладким поверхностям посадка для толщины зубьев  должна соответствовать указанной в табл. 11 и 12.

12. Предельные отклонения нецентрирующих диаметров должны соответствовать указанным в табл. 13.

Таблица 11

мм

Обозначение полей допусков ширины впадины отверстия

S3a

Модуль, m

Пред. откл.

Биение по профилям относительно базовой поверхности

суммарное

верхнее

нижнее

d

e0

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

0,5; 0,8

0

0

+0,06

+0,08

+0,03

+0,04

До 50

0,040

0,07















Св. 50 до 120

0,045

0,08

1,0 ... 3,0

0

0

+0,08

+0,12

+0,04

+0,06

Св. 50 до 120

0,045

0,08















Св. 120

0,050

0,09

мм

Обозначение полей допусков ширины впадины отверстия

S4

Модуль, m

Пред. откл.

Биение по профилям относительно базовой поверхности

суммарное

верхнее

нижнее

d

e0

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

0,5; 0,8

0

0

+0,12

+0,16

+0,06

+0,08

До 50

0,050

0,08















Св. 50 до 120

0,055

0,09

1,0... 3,0

0

0

+0,14

+0,18

+0,07

+0,09

Св. 50 до 120

0,055

0,09















Св. 120

0,060

0,10

Таблица 12

мм

Обозначение полей допусков толщин зуба вала

S3ah6

Модуль, m

Пред. откл.

Биение по профилям относительно базовой поверхности

суммарное

верхнее

нижнее

d

e0

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

0,5; 0,8

-

-

-

-

-

-

До 50

0,030

0,05















Св. 50 до 120

0,040

0,07

1,0 ... 3,0

+0,03

+0,05

0

0

-0,03

-0,05

Св. 50 до 120

0,040

0,07















Св. 120

0,045

0,08

мм

Обозначение полей допусков толщин зуба вала

S3af7

Модуль, m

Пред. откл.

Биение по профилям относительно базовой поверхности

суммарное

верхнее

нижнее

d

e0

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

0,5; 0,8

0

0

-0,035

-0,05

-0,07

-0,10

До 50

0,040

0,07















Св. 50 до 120

0,050

0,09

1,0 ... 3,0

0

0

-0,040

-0,06

-0,08

-0,12

Св. 50 до 120

0,050

0,09















Св. 120

0,055

0,10

мм

Обозначение попей допусков толщин зуба вала

S4f8

Модуль, m

Пред. откл.

Биение по профилям относительно базовой поверхности

суммарное

верхнее

нижнее

d

e0

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

0,5; 0,8

0

0

-0,05

-0,08

-0,10

-0,16

До 50

0,050

0,09















Св. 50 до 120

0,055

0,10

1,0 ... 3,0

0

0

-0,06

-0,09

-0,12

-0,18

Св. 50 до 120

0,055

0,10















Св. 120

0,060

0,11

Таблица 13

мм

Модуль, m

Отверстие

Вал

Пред. откл.

Df1

Da1

Da

Df (Dfr)

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

0,5; 0,8

+0,3

H10

H11

h10

h11

-0,3

1,00

+0,4

-0,4

1,25

+0,4

-0,4

1,50

+0,5

-0,5

2,00

+0,6

-0,6

2,50; 3,00

+0,7

-0,7

13. Предельные отклонения направления зубьев (шлиц) должны соответствовать указанным в табл. 14.

Таблица 14

мм

Центрирование

Исполнение

Пред. откл. направления зуба (шлица) D В0 относительно базовой поверхности при длине зуба (шлица)

Отв.

Вал

до 15 модулей

св. 15 модулей

без химико-термической обработки

с химико-термической обработкой

без химико-термической обработки

с химико-термической обработкой

по D

Н8

m6; h6

0,010

0,015

0,015

0,025

g6; f7

0,020

0,020

0,025

0,040

по S

S3a

S3ah6

0,010

0,015

0,015

0,025

S4

S3af7; S4d8

0,020

0,030

0,025

0,040

14. Неуказанные предельные отклонения размеров, формы и расположений поверхностей - по ОСТ 1 00022-80.

15. Обозначение валов, отверстий и их соединений при предельных отклонениях по табл. 11 и 12 должны содержать: буквы Эв, диаметр делительной окружности, модуль, число зубьев и обозначение полей допусков размеров Df2, Da и S при центрировании по D или размера S при центрировании по S.

Пример обозначения вала и отверстия зубчатого (шлицевого) эвольвентного соединения с диаметром делительной окружности d = 4 мм, с модулем m = 0,5 мм, числом зубьев Z = 8 при центрировании по S:

На чертеже детали:

Для вала:

То же, для отверстия:

или в технических требованиях:

Шлицы Эв 4×0,5×8 S4d8 по ОСТ 1 00086-73

Шлицы Эв 4×0,5×8 S4 по ОСТ 1 00086-73

На сборочном чертеже:

при центрировании по D:

при центрировании по S:

Для модуля m = 1 (ha = 0,5m) обозначение производится в установленном порядке с добавлением сверху к значению модуля знака (Д), например:

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номер» страниц

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

2

1, 13

-

19

-

7521







3

1, 5, 6, 8, 9, 10, 13, 15, 16, 17, 18

-

-

-

9077







4

1, 13

-

-

-

9247







5

1, 5, 6, 7, 8, 9, 10, 11, 12

-

-

-

11621











© 2013 Ёшкин Кот :-)
