ПРОЕКТНО-СТРОИТЕЛЬНОЕ ОБЪЕДИНЕНИЕ МОСПРОМСТРОЙ
ПКТИпромстрой





УТВЕРЖДАЮ:

Заместитель начальника
ПСО Моспромстрой

_________ В.С. Гришин

«___» __________ 1990 г.



ПРИВЯЗКА ТЕХНОЛОГИЧЕСКИХ СХЕМ
НА ПОГРУЗОЧНО-РАЗГРУЗОЧНЫЕ РАБОТЫ
И МОНТАЖ БЫТОВЫХ ПОМЕЩЕНИЙ
КОНТЕЙНЕРНОГО ТИПА



Главный инженер ПКТИпромстрой



А.И. Курочкин





Начальник отдела

А.И. Федоров









Исполнитель

А.М. Кулебянова





СОГЛАСОВАНО:





Начальник технического Управления



В.М. Новик

Начальник управления главного механика



Ю.Ф. Исайкин

Начальник отдела охраны труда и техники
безопасности ПСО Моспромстрой



Т.Ф. Сорокин







«___» __________ 1990 г.







1990



1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологические схемы на погрузочные работы и монтаж бытовых помещений контейнерного типа с помощью грузоподъемных кранов являются приложением к проекту производства работ и предназначены для инженерно-технических работников и рабочих, выполняющих эти работы на строительных объектах ПСО Моспромстрой.

При разработке использованы:

1. «Каталог временных инвентарных зданий для строительных площадок ПСО Мосстрой» /Мосоргстрой, 1988 г./;

2. «Типовая технологическая карта на погрузку, разгрузку /установку/ бытовок автокранами /пневмоколесными/» /Мосоргстрой, 1988 г./;

3. «Правила устройства и безопасной эксплуатации грузоподъемных кранов» Госгортехнадзора СССР, утвержденные 30.12.69 г.

4. СНиП III-4-80* «Техника безопасности в строительстве».

5. «Каталог кранов башенных, рельсовых стреловых самоходных, переставных типа «СПК» и трубоукладчиков /трест Мосоргстрой, 1988 г./.

При сооружении производственно-бытовых городков необходимо дополнительно составлять ситуационный план с указанием стоянок крана и ограничений его действия.

При сооружении производственно-бытовых городков следует придерживаться «Рекомендации по организации производственно-бытовых городков на строительных объектах ПСО Мосстрой», /Мосоргстрой, 1983 г./.

В настоящих схемах все вертикальные и горизонтальные размеры даны в мм, чертежи выполнены в масштабе 1:100.

Технологические схемы разработаны Мосоргстроем ПСО Мосстрой.

Начальник отдела № 15                                          А. Федоров

ОРДЕНА ЛЕНИНА ПРОЕКТНО-СТРОИТЕЛЬНОЕ ОБЪЕДИНЕНИЕ ГЛАВМОССТРОЙ

МОСОРГСТРОЙ







Утверждаю:





Первый заместитель начальника ПСО Главмосстрой

Ю.Г. Свищев

«29» марта 1989 г.



ТЕХНОЛОГИЧЕСКИЕ СХЕМЫ

НА ПОГРУЗОЧНО-РАЗГРУЗОЧНЫЕ РАБОТЫ И МОНТАЖ БЫТОВЫХ ПОМЕЩЕНИЙ КОНТЕЙНЕРНОГО ТИПА

Главный инженер треста Мосоргстрой



А.М. Тауенис

Начальник отдела № 5



А.Н. Абрамович

Руководитель разработки



В.Г. Поляков















СОГЛАСОВАНО:



СОГЛАСОВАНО:

Начальник Управления механизации и
автотранспорта

Ю.В. Смирнов

«28» марта 1989 г.



Начальник отдела охраны труда и техники безопасности ПСО Главмосстрой

А.Е. Кеменов

«29» марта 1989 года

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологические схемы на погрузочные и разгрузочные работы и монтаж бытовых помещений контейнерного типа с помощью грузоподъемных кранов предназначены для инженерно-технических работников и рабочих, выполняющих эти работы на строительных объектах ПСО Главмосстрой.

При разработке использованы:

1. «Каталог временных инвентарных зданий для строительных площадок ПСО Мосстрой» (Мосоргстрой, 1988 г.);

2. «Типовая технологическая карта на погрузку, разгрузку (установку) бытовок автокранами (пневмоколесными)» (Мосоргстрой, 1980 г.);

3. «Правила устройства и безопасной эксплуатации грузоподъемных кранов» Госгортехнадзора СССР, утвержденные 30.12.69 г.

4. СНиП III-4-80 «Техника безопасности в строительстве».

5. «Каталог кранов башенных, рельсовых стреловых, стреловых самоходных, переставных типа «СПК» и трубоукладчиков» (трест Мосоргстрой, 1988 г.).

При свободных строительных площадках настоящие технологические схемы могут быть использованы при подаче заявки на грузоподъемный кран с указанием принятого варианта монтажа.

При стесненных строительных площадках и при сооружении производственно-бытовых городков к заявке на грузоподъемный кран необходимо дополнительно составлять ситуационный план с указанием стоянок крана и ограничений его действия.

При сооружении производственно-бытовых городков следует придерживаться «Рекомендаций по организации производственно-бытовых городков на строительных объектах Главмосстроя», (Мосоргстрой, 1983 г.).

В настоящих схемах все вертикальные и горизонтальные размеры даны в мм, чертежи выполнены в масштабе 1:100.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Технологические схемы на погрузочно-разгрузочные работы и монтаж бытовых помещений, имеющихся в наличии в подведомственных организациях ПСО Моспромстрой разработаны с целью правильного использования и безопасной эксплуатации стреловых самоходных кранов, с помощью которых выполняются работы.

2.2. Все работы по погрузке, разгрузке, устройству оснований и монтажу бытовых помещений должны производиться в соответствии с требованиями: СНиП III-4-80* «Техника безопасности в строительстве» (разделы: 1, 2, 3, 5, 9, 12), «Правил устройства и безопасной эксплуатации грузоподъемных кранов Госгортехнадзора (ГГТН) СССР», ГОСТ 12.3.009-76 ССБТ «Работы погрузочно-разгрузочные. Общие требования безопасности»; инструкций заводов-изготовителей кранов и настоящих технологических схем.

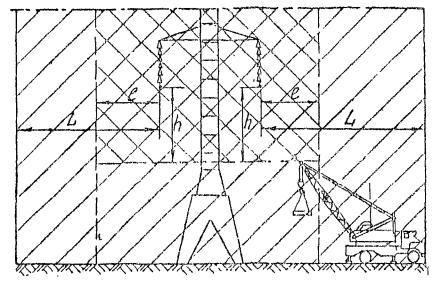

2.3. При необходимости установки крана вблизи линий электропередач (ЛЭП) следует строго выполнять требования, установленные ст. 344 «Правил устройства и безопасной эксплуатации грузоподъемных кранов» ГГТН СССР. Установка и работа стреловых самоходных кранов на расстоянии ближе 30 метров от крайнего провода ЛЭП или воздушной электрической сети напряжением более 36 В производится по наряду-допуску. Наряд-допуск подписывается руководителем (начальником, главным инженером) предприятия или организации, производящих работы, или другим руководящим лицом по их указанию и направляется владельцу крана - Управлению механизации (УМ) вместе с заявкой на кран.

При производстве работ в охранной зоне ЛЭП или в пределах разрывов, установленных правилами охраны высоковольтных сетей, наряд-допуск может быть выдан только при наличии разрешения организации, эксплуатирующей ЛЭП. Передвижение, установка и работа крана в этих условиях должна производиться под непосредственным руководством лица, ответственного за безопасное производство работ по перемещению грузов кранами.

2.4. Согласно ГОСТ 12.1.013-78 (ССТБ, строительство, электробезопасность) допускается работа стреловых самоходных кранов непосредственно под проводами воздушной ЛЭП, находящимися под напряжением 110 кВ и выше, при условии, что расстояние от подъемной или выдвижной частей машин, а также от перемещаемого ими груза, находящихся в любом положении, до ближайшего провода должно быть не менее указанного в таблице для соответствующего напряжения. При этом корпусы стреловых самоходных кранов, за исключением кронов на гусеничном ходу, должны быть заземлены при помощи переносного заземления и работа должна производиться по наряду-допуску под непосредственным руководством лица, ответственного за безопасное перемещение грузов кранами.

Машинист стрелового самоходного крана должен иметь квалификационную группу по технике безопасности (электробезопасности) не ниже II. Размеры опасной и охранной зоны ЛЭП приведены в приложении I (стр. 59).

2.5. Высота подъема бытовых помещений при выполнении погрузочно-разгрузочных работ находится в пределах 10 м. Граница опасной зоны принимается 4 метра плюс 0,5 габарита поднимаемого груза.

2.6. При отсутствии ограждения строительной площадки забором по контуру опасной зоны устанавливаются стойки инвентарных ограждений (Мосоргстрой, проект № 7453), с пролетами между стоек до 5,0 м. Пролеты загораживаются в один ряд хлопчатобумажной веревкой, диаметром не менее 12 мм с красным флажком посередине пролета. У входов в опасную зону устанавливаются предупреждающие знаки («Осторожно, работает кран!») по ГОСТ 12.4.026-76, приложение 2 (стр. 60).

2.7. Все погрузочно-разгрузочные работы, устройство оснований и монтаж бытовых помещений, выполняемые с помощью грузоподъемных кранов, должны производиться в соответствии с должностными инструкциями крановщиков, стропальщиков и лиц, ответственных за безопасное производство работ по перемещению грузов кранами, при строгом соблюдении правил по технике безопасности.

2.8. При подаче заявки на грузоподъемные краны следует указывать необходимую длину ветви стропа, учитывая, что автомобильный кран КС-3562 комплектуется только одним стропом с длиной ветви до 3 метров.

2.9. При необходимости устанавливать грузоподъемные краны для монтажа бытовых помещений у бровки котлована или других выемок. Следует строго придерживаться размеров, указанных в таблице 8 «Правил устройства и безопасной эксплуатации грузоподъемных кранов», приложение 3 (стр. 62).

3. УКАЗАНИЯ ПО ПРОИЗВОДСТВУ ПОГРУЗОЧНО-РАЗГРУЗОЧНЫХ РАБОТ И МОНТАЖУ БЫТОВЫХ ПОМЕЩЕНИЙ

3.1. Стреловые самоходные краны КС-3562, КС-3571, КС-4571, «ГРОВ»-475, КС-5473 могут быть допущены к подъему и перемещению только тех грузов, масса которых не превышает их грузоподъемности, при этом должно учитываться положение выносных опор и вылет крюка крана, грузовые характеристики крана (приложение 4, стр. 63).

3.2. Машинист крана и стропальщики могут приступить к работе только после получения задания и инструктажа от лица, ответственного за безопасное производство работ по перемещению грузов кранами (ст. 300 «Правил устройства и безопасной эксплуатации грузоподъемных кранов» Госгортехнадзора СССР).

3.3. Перед началом работы инженерно-технический работник (ИТР), ответственный по ст. 300 «Правил», стропальщики и крановщик должны проверить стропы, оборудование и другие приспособления и убедиться в их исправном состоянии.

3.4. ИТР, ответственный по ст. 300 «Правил», проверяет установку стрелового самоходного крана в соответствии с технологической схемой и делает запись в журнале крана или путевом листе: «Установку крана на указанном мною месте проверил. Работу разрешаю» (подпись).

3.5. До выполнения работ по разгрузке и монтажу бытовых помещений должен быть установлен порядок обмена условными сигналами между стропальщиками и машинистом крана. Все сигналы подаются одним лицом, кроме сигнала «Стоп», который может быть подан любым работником, заметившим явную опасность.

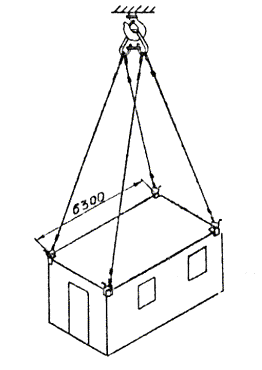

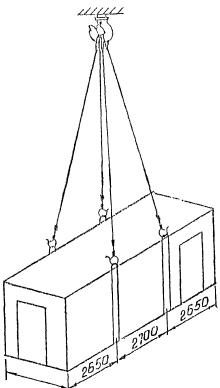

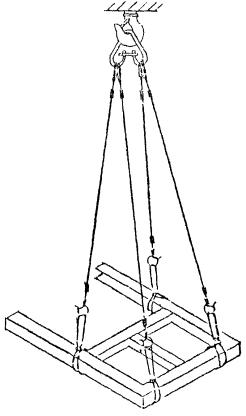

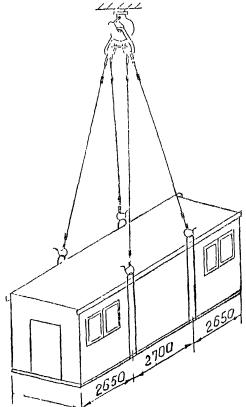

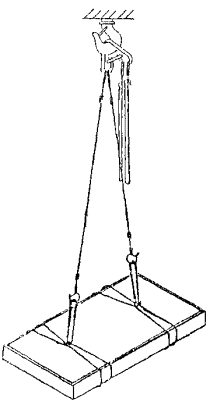

3.6. Строповку бытовых помещений производят строго руководствуясь схемами строповки (приложение 5, стр. 64).

3.7. Устройство основания под бытовые помещения следует выполнять, руководствуясь схемой (приложение 6, стр. 67).

3.8. В случае необходимости произвести разгрузку, укладку материалов и изделий, не указанных в схемах строповки, - эти работы должны производиться под непосредственным руководством ИТР, ответственного по ст. 300 «Правил устройства и безопасной эксплуатации грузоподъемных кранов».

3.9. Основание дорог и площадок, по которым производится передвижение самоходных стреловых грузоподъемных кранов и автомобилей-площадок с бытовыми помещениями, должно выдерживать нагрузки, создаваемые кранами и транспортными средствами. При слабых основаниях на дороги и площадки должны укладываться дорожные плиты.

3.10. Допускается разгрузка контейнеров «Универсал» и бытовок контейнерного типа не сразу на место установки, а на свободную промежуточную площадку.

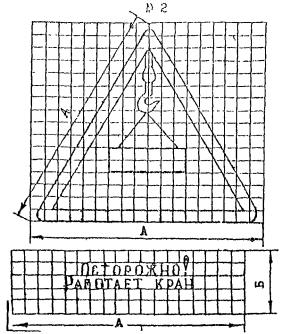

3.11. Места производства погрузочно-разгрузочных работ и установки бытовых помещений контейнерного типа, в вечернее и ночное время должны иметь достаточное освещение в соответствии с требованиями ГОСТ 12.1.04-85.

3.12. Для производства погрузочно-разгрузочных работ стреловые самоходные краны должны устанавливаться таким образом, чтобы расстояние от строений, штабелей грузов и других предметов до поворотной части крана в любом ее положении было не менее 1 м. Автомобильные, пневмоколесные краны и краны на специальном шасси должны быть установлены на выносные опоры.

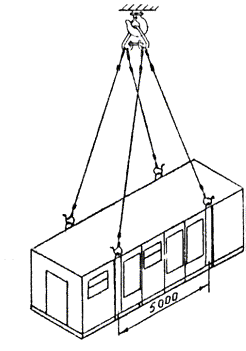

3.13. Строповку и расстроповку бытовок контейнерного типа следует выполнять с приставных инвентарных лестниц.

ПЕРЕЧЕНЬ БЫТОВЫХ ПОМЕЩЕНИЙ КОНТЕЙНЕРНОГО ТИПА

№ п/п

Наименование

Шифр, архивный номер

Габариты, мм

Масса, т

длина

ширина

высота

I.

Административно-бытовой комплекс двухэтажный (10-секционный) контейнерного типа «Универсал»

1129-037

6000

3000

2835

3,0

2.

Административный блок (8-секционный) контейнерного типа «Универсал»

1129-032

6000

3000

2835

3,3

3.

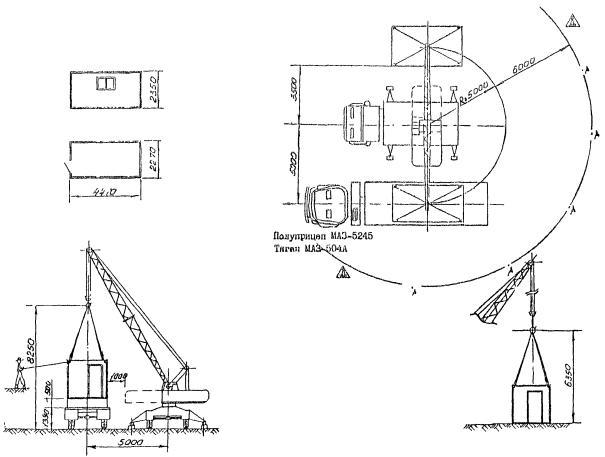

Здание для кратковременного отдыха и обогрева монтажников контейнерного типа «Универсал»

1129-045

4410

2270

2350

2,0

4.

Гардеробная контейнерного типа «Универсал» на 12 человек

1129-020

6000

3000

2835

3,5

5.

Гардеробная контейнерного типа «Универсал» на 6 человек

1129-021

6000

3000

2835

3,4

6.

Контора на 2 рабочих места контейнерного типа «Универсал»

1129-022

6000

3000

2835

3,5

7.

Медпункт контейнерного типа «Универсал»

1129-023

6000

3000

2835

3,3

8.

Помещение для обогрева и отдыха контейнерного типа «Универсал» на 10 человек

1129-024

6000

3000

2835

3,5

9.

Гардеробная с душем контейнерного типа «Универсал»

1129-025

6000

3000

2835

3,6

10.

Здание для проведения занятий контейнерного типа «Универсал» на 6 человек

1129-029

6000

3000

2835

3,3

11.

Здание для проведения занятий контейнерного типа «Универсал» на 15 человек

1129-030

6000

3000

2835

3,3

12.

Уборная контейнерного типа «Универсал» на 4 очка

1129-046

6000

2000

2835

3,0

13.

Душевая на 3 сетки контейнерного типа «Универсал»

1129-047

6000

3000

2835

3,4

14.

Гардеробная контейнерного типа «Универсал» на 15 человек

1129-15

6460

3200

2802

4,0

15.

Санитарно-бытовой блок на 36 человек (5-секционный) контейнерного типа «Универсал» (мужской правый)

1129-033

6000

3000

2835

3,4

16.

Санитарно-бытовой блок на 36 человек (5-секционный) контейнерного типа «Универсал» (женский правый)

1129-034

6000

3000

2835

3,4

17.

Санитарно-бытовой блок на 36 человек (5-секционный) контейнерного типа «Универсал» (мужской левый)

1129-035

6000

3000

2835

3,4

18.

Санитарно-бытовой блок на 36 человек (5-секционный) контейнерного типа «Универсал» (женский левый)

1129-036

6000

3000

2835

3,4

19.

Столовая-доготовочная контейнерного типа «Универсал» на 100 посадочных мест

1129-041

6000

3000

2835

3,7

20.

Столовая-раздаточная на 16 посадочных мест на пневмоходу типа «Универсал»

1129-048

6000

3000

2835

4,0

21.

Буфет-раздаточная на 36 посадочных мест (6-секционная) контейнерного типа «Универсал»

1129-031

6000

3000

2835

3,65

22,

Столовая-доготовочная типа «Березка» на 100 посадочных мест

494-4-02

9000

3500

3400

4,0

23.

Столовая-раздаточная типа «Елочка» на 50 посадочных мест

494-6-01

8000

3500

3400

8,0

24.

Инвентарное бытовое помещение контейнерного типа на полозьях на 9 человек

310-00 (без сушильной камеры)

7300

3000

2800

5,8 (с оборудован.)

26.

Контора прораба на строительной площадке на 2 человека

311-00

7300

3000

2800

5,6 (с оборудован.)

3,5 (без оборудован.)

26.

Инвентарное бытовое помещение на полозьях контейнерного типа на 8 человек

312-00 (с сушильной камерой)

7300

3000

2800

5,85 (с оборуд.)

27.

Туалет на базе бытового помещения передвижного на полозьях на 6 очков

арх. № 8174

7300

3000

2800

5,6 (с оборуд.)

28.

Сатураторная контейнерного типа

арх. № 8176

7300

3000

2800

5,85 (с оборуд.)

20.

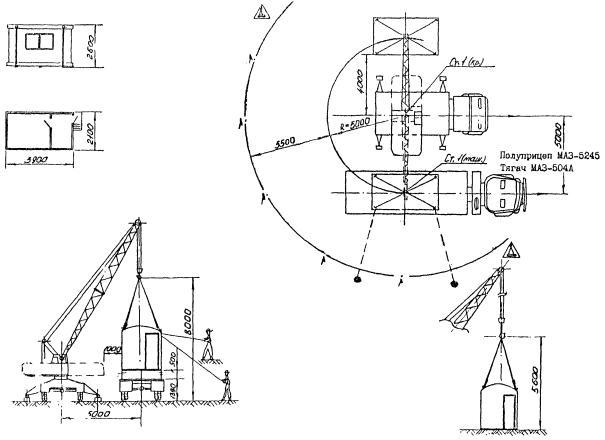

Малогабаритное инвентарное бытовое помещение на 3 человека

ЗМ-5

3900

2100

2600

2,2

30.

Дом жилой одноквартирный из 2 комнат системы «Пионер-2»

Ю-Ж-1-2/2

9000

3000

3000

6,405

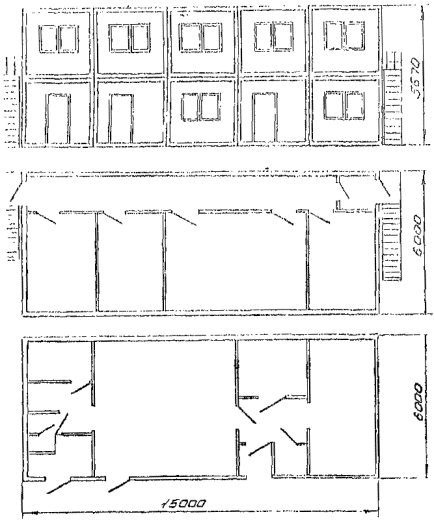

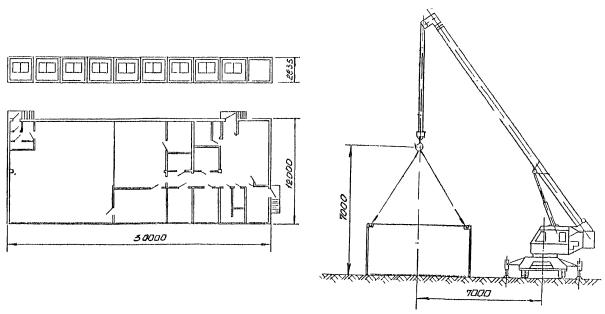

АДМИНИСТРАТИВНО-БЫТОВОЙ КОМПЛЕКС ДВУХЭТАЖНЫЙ (10-СЕКЦИОННЫЙ) КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ»

шифр или номер проекта

1129-037

Техническая характеристика

Строительный объем, м3                   - 517,5

Площадь застройки, м2                      - 90,0

Полезная площадь, м2                        - 177,3

Масса контейнера, т                          - 3,0

Стоимость, тыс. руб.                          - 85,18

Потребляемая электрическая

мощность, кВт                                    - 98,0

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой.

Предприятие-изготовитель: комбинат сборных строительных конструкций и завод строительных изделий ППСО Мосмонтажспецстрой

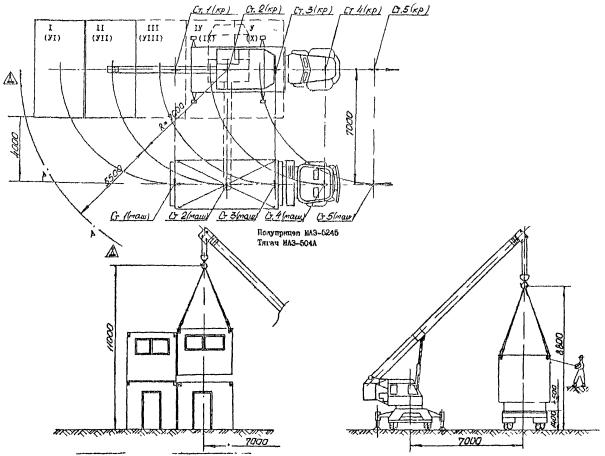

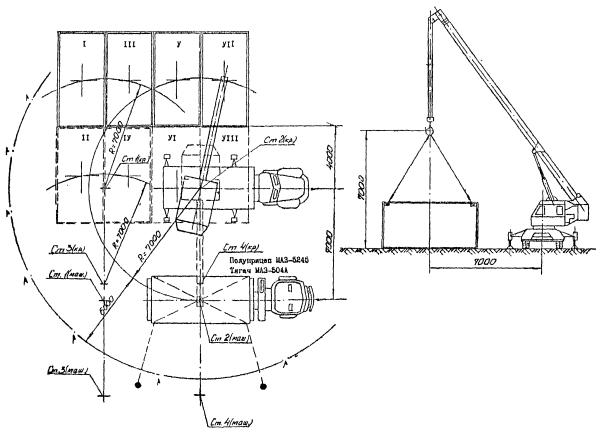

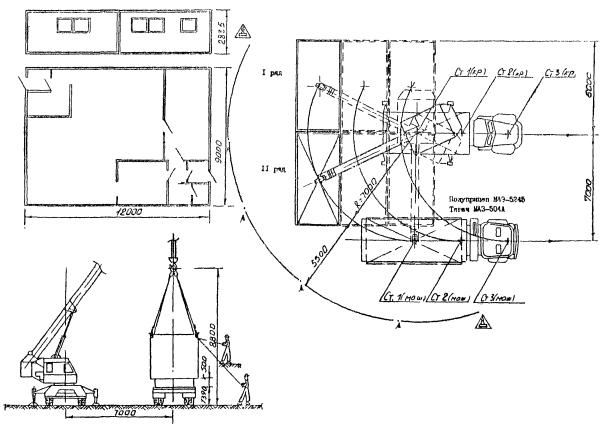

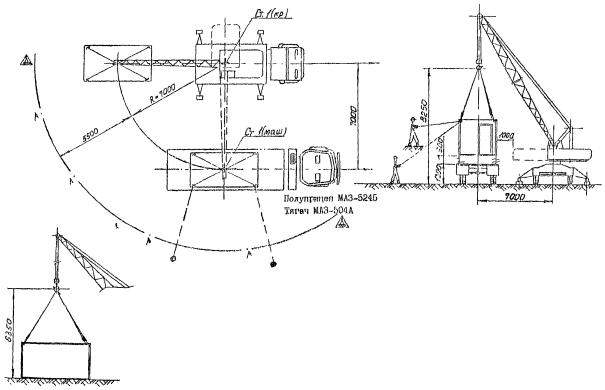

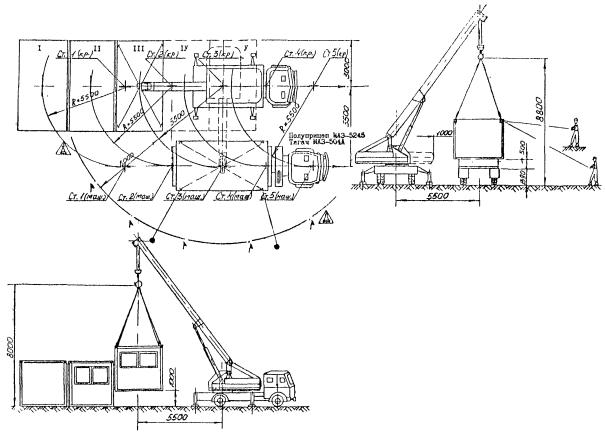

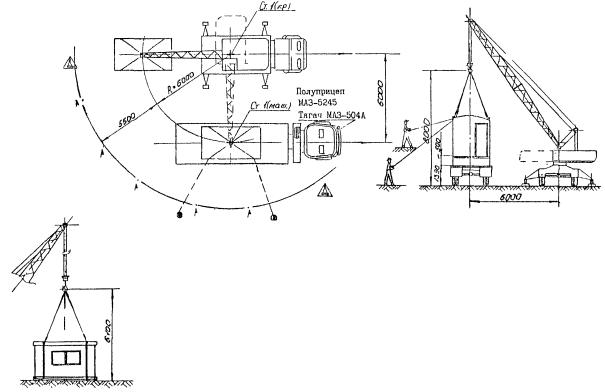

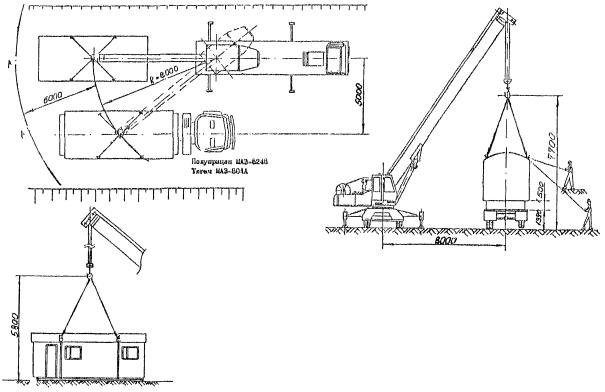

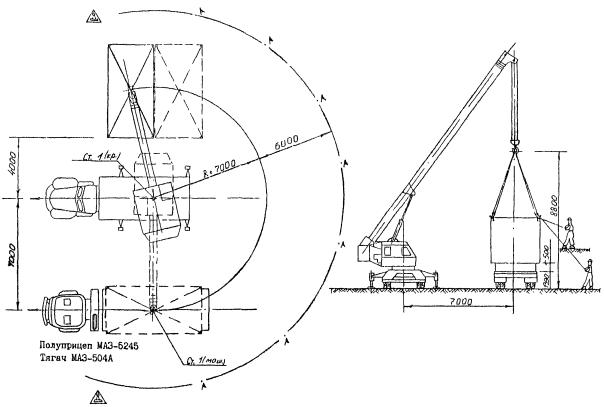

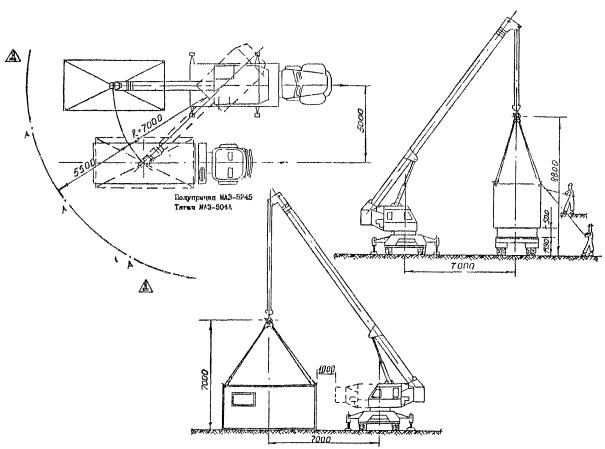

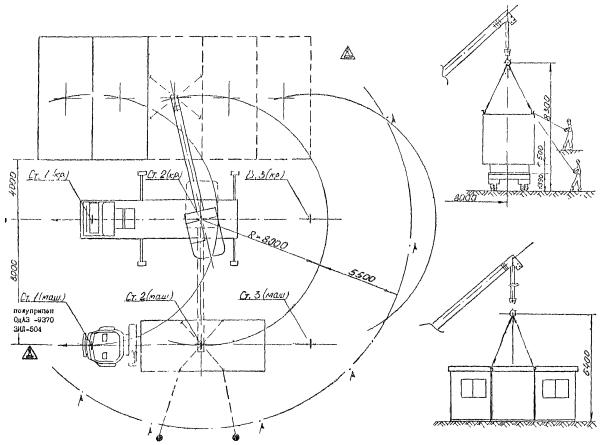

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ СЕКЦИЙ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС = 4571 ГРУЗОПОДЪЕМНОСТЬЮ 16 тонн СО СТРЕЛОЙ l = 15,75 м:

Вариант первый

со стоянки 1 грузоподъемного крана в любой последовательности устанавливаются два контейнера первого яруса и два второго:

со стоянки 2 - два контейнера первого яруса и два второго;

со стоянки 3 - один контейнер первого яруса и один второго;

расстояние между 1 и 2 стоянками 6,0 м, между 2 и 3 - 4,5 м.

Вариант второй

со стоянок 1 - 5 грузоподъемного крана устанавливаются - один контейнер первого яруса и один второго;

шаг стоянок грузоподъемного крана и автомобиля-площадки 3,0 м.

Примечание. При монтаже в 2-ярусном исполнении комплекса, состоящего из 2 контейнеров «Универсал», лестница входа на 2-й ярус крепится к площадке, установленной с торца контейнера. Площадка опирается на контейнер 1-го яруса и на две стойки.

ПОРЯДОК МОНТАЖА БЫТОВОГО КОМПЛЕКСА В ДВА ЯРУСА С ПЕРЕХОДНЫМИ КОНСОЛЬНЫМИ ПЛОЩАДКАМИ (проект Мосоргстроя, арх. № 10922)

1. При установке бытовок в 2 яруса, при складировании их монтировать площадки переходные консольные не требуется. При поставке консолей в виде рам (при заводской сборке) площадка укрупнительной сборки не требуется. При необходимости сборки рам в условиях стройплощадки необходимо выделить место для площадки укрупнительной сборки. Площадка должна иметь горизонтально спланированную поверхность и быть оборудована необходимым инвентарем.

2. Установка первого яруса бытовок.

3. Сборка каркаса на специально подготовленной для этого площадке.

4. Подача краном каркаса на кровлю бытовки, предварительно положив под продольные балки каркаса отрезки деревянных брусьев толщиной, обеспечивающей сохранность стыков кровли.

5. Соединение смежных каркасов накладками. Работы производить с приставной лестницы.

6. Закрепление продольных балок каркаса к подъемным петлям бытовок с помощью троса, пропущенного в отверстиях на концах этих балок. Концы троса закрепить зажимами.

7. Подача краном и установка второго яруса бытовых помещений.

6. При монтаже бытовок их необходимо удерживать от раскачивания оттяжками.

9. Произвести сборку лестницы, для чего вложить косоуры и закрепить на них ступени с помощью цепей фиксаторов.

10. Установка стойки ограждения лестницы. Отверстия в косоурах для крепления стоек ограждений сверлить по месту.

11. Подача краном лестницы к месту установки и закрепление ее к каркасу с помощью болтов. При установке лестницы необходимо принять меры предосторожности против смещения ее опорной части.

12. Установка и закрепление перил к стойкам ограждения лестниц. В перилах отверстия под шурупы сверлить по месту.

13. Установка настилов на каркас таким образом, чтобы штыри каркаса вошли в пазы настила.

14. Установка настилов производится последовательно, от лестницы.

15. Установка ограждений в стаканы каркаса.

16. Площадка, не имеющая заводской маркировки, к эксплуатации не допускается.

17. Запрещается эксплуатация площадки, у которой хотя бы один узел соединен неполным набором болтов.

18. Демонтаж производится в порядке, обратном указанному.

19. Погрузка, разгрузка и установка настилов на каркасы площадок всех видов ограждения производится вручную.

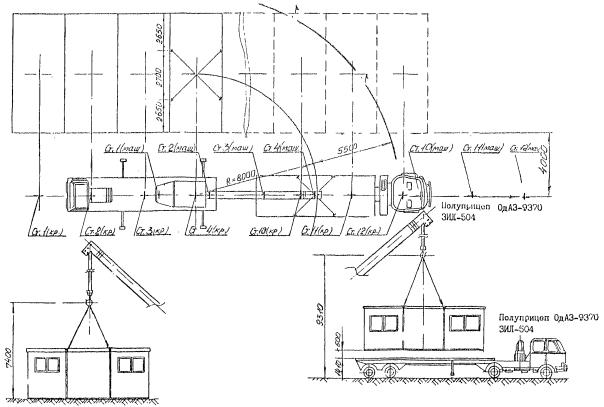

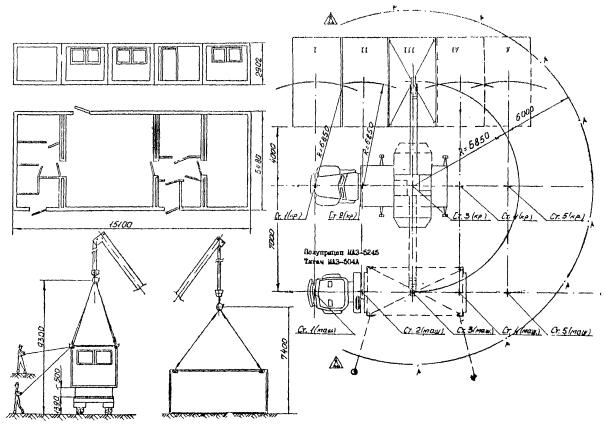

ПЕРВЫЙ ВАРИАНТ МОНТАЖА

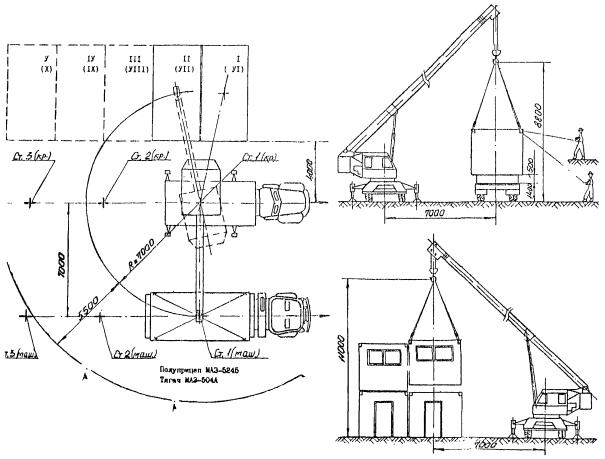

ВТОРОЙ ВАРИАНТ МОНТАЖА

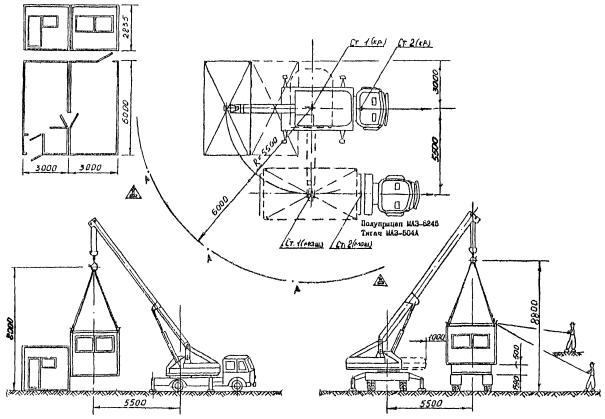

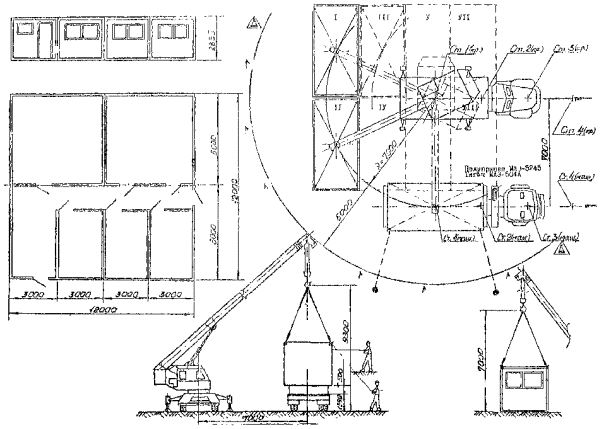

АДМИНИСТРАТИВНЫЙ БЛОК (8-СЕКЦИОННЫЙ) КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ»

шифр или номер проекта

1129-032

Техническая характеристика

Строительный объем, м3                                               - 408,2

Площадь застройки, м2                                                  - 144,0

Полезная площадь, м2                                                    - 134,0

Масса контейнера, т                                                      - 3,7

Стоимость, тыс. руб.                                                      - 49,5

Потребляемая электрическая

мощность, кВт                                                                - 9,7

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: завод нестандартного оборудования им. А. Матросова ППСО Мосмонтажспецстрой

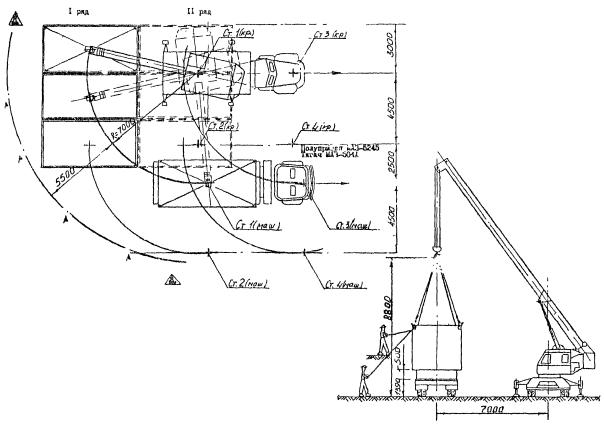

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ СЕКЦИЙ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС-4571 ГРУЗОПОДЪЕМНОСТЬЮ 16 тонн СО СТРЕЛОЙ l = 15,75 м:

Вариант первый

с 1-й стоянки - блок I и II;

со 2-й стоянки - блок III и IV;

с 3-й стоянки - блок V и VI;

c 4-й стоянки - блок VII и VIII;

шаг стоянок грузоподъемного крана и автомобилей-площадок - 3,0 м.

Вариант второй

с 1-й стоянки - блок I и III;

со 2-й стоянки - блок V и VII;

c 3-й стоянки - блок II и IV;

c 4-й стоянки - блок VI и VIII;

шаг стоянок грузоподъемного крана и автомобилей-площадок - 6,0 м.

ПЕРВЫЙ ВАРИАНТ МОНТАЖА

ВТОРОЙ ВАРИАНТ МОНТАЖА

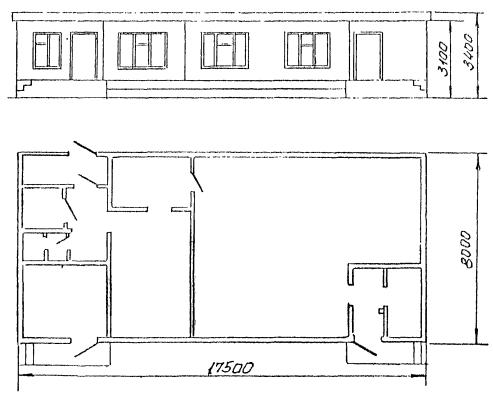

ЗДАНИЕ ДЛЯ КРАТКОВРЕМЕННОГО ОТДЫХА И ОБОГРЕВА МОНТАЖНИКОВ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ»

шифр или номер

проекта 1129-045

Техническая характеристика

Строительный объем, м3             - 23,5

Площадь застройки, м2                - 10,0

Полезная площадь, м2                  - 8,3

Масса контейнера, т                    - 2,0

Стоимость, тыс. руб.                    - 2,6

Потребная электрическая

мощность, кВт                              - 3,0

Организация, разработавшая проект: трест Моспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: комбинат сборных строительных конструкций ППСО Мосмонтажспецстрой

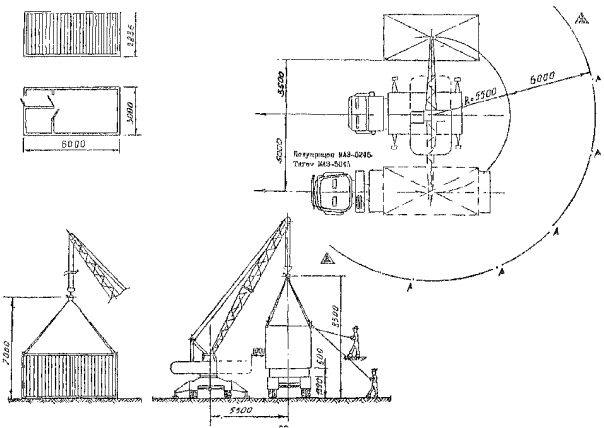

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ ЗДАНИЯ НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС-3562, ГРУЗОПОДЪЕМНОСТЬЮ 10 тонн СО СТРЕЛОЙ l = 10 м.

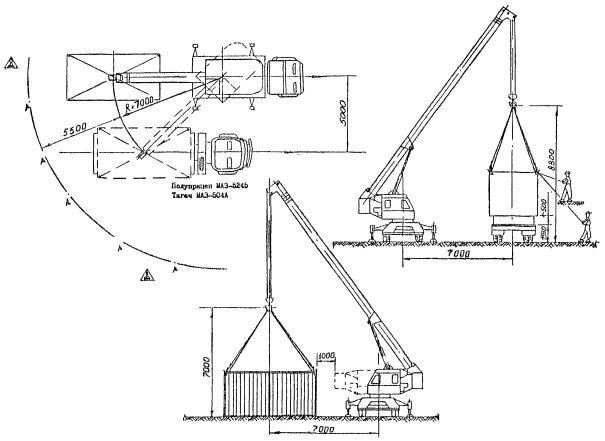

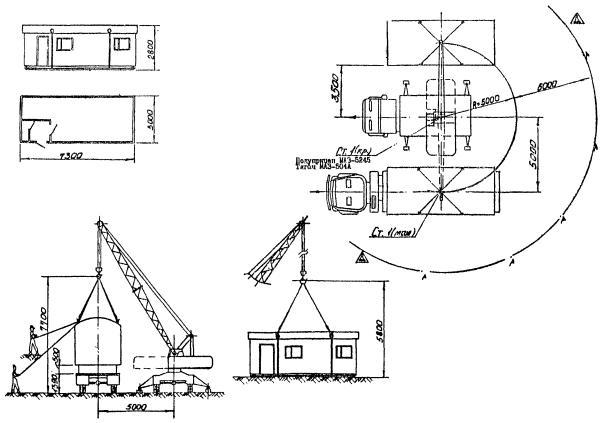

МОНТАЖ С ОДНОЙ СТОЯНКИ ГРУЗОПОДЪЕМНОГО КРАНА С РАСПОЛОЖЕНИЕМ ЗДАНИЯ ВДОЛЬ И ПОПЕРЕК (СО СТОРОНЫ ФАСАДА И СО СТОРОНЫ ТОРЦА)

монтаж бытовки вдоль

МОНТАЖ БЫТОВКИ ПОПЕРЕК

ГАРДЕРОБНАЯ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА 12 ЧЕЛОВЕК

шифр или номер

проекта 1129-020

Техническая характеристика

Строительный объем, м3                             - 50,5

Площадь застройки, м2                               - 17,8

Полезная площадь, м2                                 - 15,5

Масса контейнера, т                                    - 3,5

Стоимость, тыс. руб.                                   - 5,2

Потребная электрическая

мощность, кВт                                             - 4,9

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: завод нестандартного оборудования им. А. Матросова ППСО Мосмонтажспецстрой

ГАРДЕРОБНАЯ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА 6 ЧЕЛОВЕК

шифр или номер

проекта 1129-021

Техническая характеристика

Строительный объем, м3                             - 50,5

Площадь застройки, м2                               - 17,8

Полезная площадь, м2                                 - 15,5

Масса контейнера, т                                    - 3,4

Стоимость, тыс. руб.                                   - 5,2

Потребная электрическая

мощность, кВт                                             - 4,9

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: завод нестандартного оборудования им. А. Матросова и завод по ремонту башенных кранов ППСО Мосмонтажспецстрой

КОНТОРА НА ДВА РАБОЧИХ МЕСТА КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ»

шифр или номер

проекта 1129-022

Техническая характеристика

Строительный объем, м3                            - 50,5

Площадь застройки, м2                               - 17,8

Полезная площадь, м2                                 - 15,5

Масса контейнера, т                                   - 3,5

Стоимость, тыс. руб.                                   - 5,2

Потребная электрическая

мощность, кВт                                             - 5,1

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: завод по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

МЕДПУНКТ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ»

шифр или номер

проекта 1129-023

Техническая характеристика

Строительный объем, м3                             - 50,5

Площадь застройки, м2                                - 17,8

Полезная площадь, м2                                  - 15,5

Масса контейнера с оборудованием, т      - 3,3

Стоимость, тыс. руб.                                    - 6,188

Потребная электрическая

мощность, кВт                                              - 8,25

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: завод нестандартного оборудования им. А. Матросова ППСО Мосмонтажспецстрой

ПОМЕЩЕНИЕ ДЛЯ ОБОГРЕВА И ОТДЫХА КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА 10 ЧЕЛОВЕК

шифр или номер

проекта 1129-024

Техническая характеристика

Строительный объем, м3                             - 50,5

Площадь застройки, м2                                - 17,8

Полезная площадь, м2                                  - 15,5

Масса контейнера с оборудованием, т      - 3,5

Стоимость, тыс. руб.                                    - 5,2

Потребная электрическая

мощность, кВт                                              - 5,1

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: завод нестандартного оборудования им. А. Матросова ППСО Мосмонтажспецстрой

ГАРДЕРОБНАЯ С ДУШЕМ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА 5 ЧЕЛОВЕК

шифр или номер

проекта 1129-025

Техническая характеристика

Строительный объем, м3                             - 50,5

Площадь застройки, м2                                - 17,8

Полезная площадь, м2                                  - 15,5

Масса контейнера с оборудованием, т      - 3,6

Стоимость, тыс. руб.                                    - 9,7

Потребная электрическая

мощность, кВт                                              - 9,7

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: завод по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

ЗДАНИЕ ДЛЯ ПРОВЕДЕНИЯ ЗАНЯТИЙ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА 6 ЧЕЛОВЕК

шифр или номер

проекта 1129-029

Техническая характеристика

Строительный объем, м3                             - 50,5

Площадь застройки, м2                                - 17,8

Полезная площадь, м2                                  - 15,5

Масса контейнера с оборудованием, т      - 3,3

Стоимость, тыс. руб.                                    - 5,2

Потребная электрическая

мощность, кВт                                              - 4,5

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: завод по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

ЗДАНИЕ ДЛЯ ПРОВЕДЕНИЯ ЗАНЯТИЙ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА 15 ЧЕЛОВЕК

шифр или номер

проекта 1129-030

Техническая характеристика

Строительный объем, м3                             - 50,5

Площадь застройки, м2                                - 17,8

Полезная площадь, м2                                  - 15,5

Масса контейнера с оборудованием, т      - 3,3

Стоимость, тыс. руб.                                    - 5,2

Потребная электрическая

мощность, кВт                                              - 4,5

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: завод по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

УБОРНАЯ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА 4 ОЧКА

шифр или номер

проекта 1129-046

Техническая характеристика

Строительный объем, м3                             - 50,5

Площадь застройки, м2                                - 17,8

Полезная площадь, м2                                  - 15,5

Масса контейнера с оборудованием, т      - 3,0

Стоимость, тыс. руб.                                    - 9,7

Потребная электрическая

мощность, кВт                                              - 5,3

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: завод по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

ДУШЕВАЯ НА 3 СЕТКИ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ»

шифр или номер

проекта 1129-047

Техническая характеристика

Строительный объем, м3                             - 50,5

Площадь застройки, м2                                - 17,8

Полезная площадь, м2                                  - 15,5

Масса контейнера с оборудованием, т      - 3,4

Стоимость, тыс. руб.                                    - 5,8

Потребная электрическая

мощность, кВт                                              - 4,4

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: завод по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

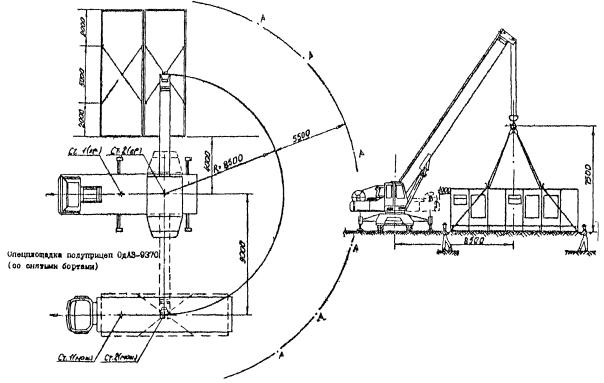

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ БЫТОВОГО ПОМЕЩЕНИЯ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС-4571 ГРУЗОПОДЪЕМНОСТЬЮ 16 тонн, СО СТРЕЛОЙ l = 15,75 м.

МОНТАЖ С ОДНОЙ СТОЯНКИ ГРУЗОПОДЪЕМНОГО КРАНА С РАСПОЛОЖЕНИЕМ КОНТЕЙНЕРА ВДОЛЬ И ПОПЕРЕК (СО СТОРОНЫ ФАСАДА И СО СТОРОНЫ ТОРЦА)

МОНТАЖ БЫТОВКИ ВДОЛЬ

монтаж бытовки поперек

ГАРДЕРОБНАЯ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА 15 ЧЕЛОВЕК

шифр или номер

проекта 1129-15

Техническая характеристика

Строительный объем, м3                             - 58,1

Площадь застройки, м2                                - 20,7

Полезная площадь, м2                                  - 18,3

Масса контейнера с оборудованием, т      - 4,0

Стоимость, тыс. руб.                                    - 6,188

Потребная электрическая

мощность, кВт                                              - 7,3

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: заводы ППСО Мосмонтажспецстрой

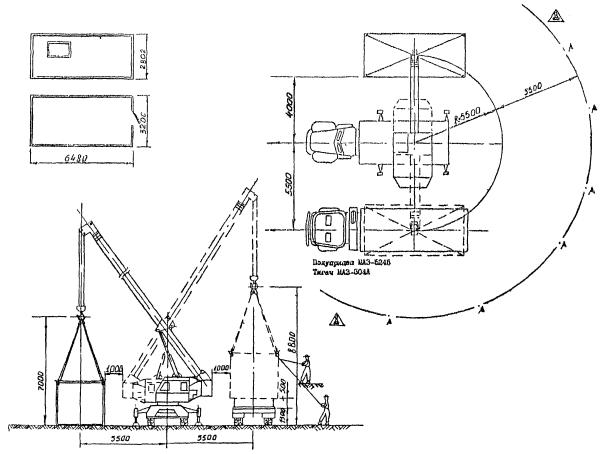

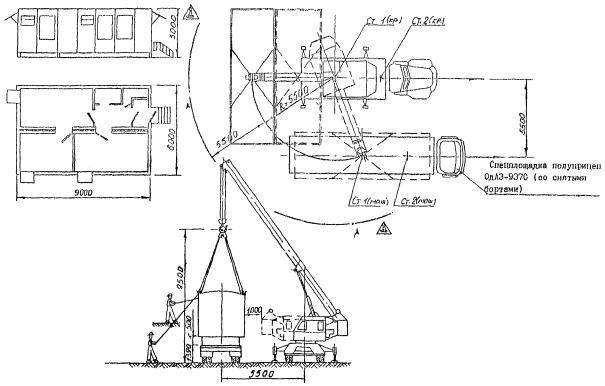

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ КОНТЕЙНЕРА НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС-4571 ГРУЗОПОДЪЕМНОСТЬЮ 16 ТОНН, СО СТРЕЛОЙ l = 15,75 м

монтаж с одной стоянки грузоподъемного крана с расположением контейнера вдоль и поперек (со стороны фасада и со стороны торца).

МОНТАЖ КОНТЕЙНЕРА ВДОЛЬ

МОНТАЖ КОНТЕЙНЕРА ПОПЕРЕК

САНИТАРНО-БЫТОВОЙ БЛОК НА 36 ЧЕЛОВЕК (5-СЕКЦИОННЫЙ) КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ»

шифр или номер проекта:

1129-033 (мужской правый),

1129-034 (женский правый),

1129-035 (мужской левый),

1129-036 (женский левый)

Техническая характеристика

Строительный объем, м3                             - 252,0

Площадь застройки, м2                                - 90,0

Полезная площадь, м2                                  - 83,2

Масса контейнера, т                                    - 3,4

Стоимость, тыс. руб.                                    - 37,0

Потребная электрическая

мощность, кВт                                              - 64,5

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: Комбинат сборных строительных конструкций и Завод строительных изделий ППСО Мосмонтажспецстрой

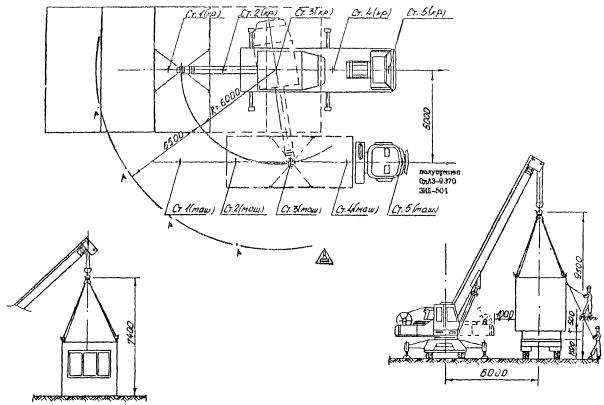

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ САНИТАРНО-БЫТОВОГО БЛОКА НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС-4571 ГРУЗОПОДЪЕМНОСТЬЮ 16 ТОНН, СО СТРЕЛОЙ l = 15,75 М И КРАНОМ КС-3571 ГРУЗОПОДЪЕМНОСТЬЮ 10 ТОНН, СО СТРЕЛОЙ l = 10 М:

Вариант первый (кран КС-4571)

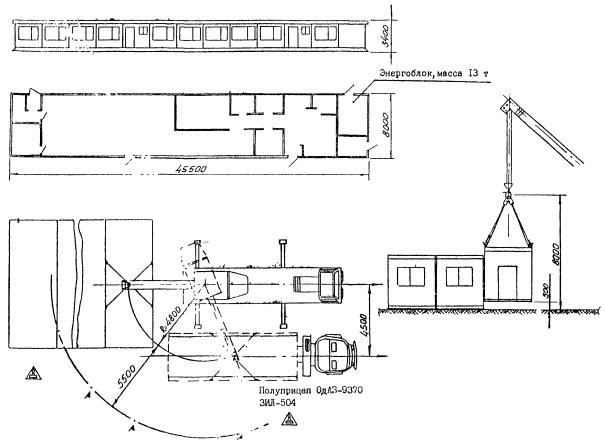

монтаж производить с 5 стоянок грузоподъемного крана и автомобиля-площадки в продольной ориентации относительно крана;

шаг стоянок грузоподъемного крана и автомобиля-площадки - 3,0 м.

Вариант второй (кран КС-3571)

монтаж производить с 5 стоянок грузоподъемного крана и автомобиля-площадки в поперечной ориентации относительно крана;

шаг стоянок грузоподъемного крана и автомобиля-площадки - 3,0 м;

монтаж производится методом отступления.

ПЕРВЫЙ ВАРИАНТ МОНТАЖА

второй вариант монтажа

СТОЛОВАЯ-ДОГОТОВОЧНАЯ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА 100 ПОСАДОЧНЫХ МЕСТ

шифр или номер

проекта 1129-041

Техническая характеристика

Строительный объем, м3                             - 1062

Площадь застройки, м2                                - 360

Полезная площадь, м2                                  - 343,6

Масса контейнера, т                                    - 3,7

Потребная мощность, кВт                           - 149,8

Стоимость, тыс. руб.                                    - 200,0

Организация, разработавшая проект: трест Мосспецпромпроект, ППСО Мосмонтажспецстрой

Предприятие-изготовитель: Завод строительных изделий ППСО Мосмонтажспецстрой

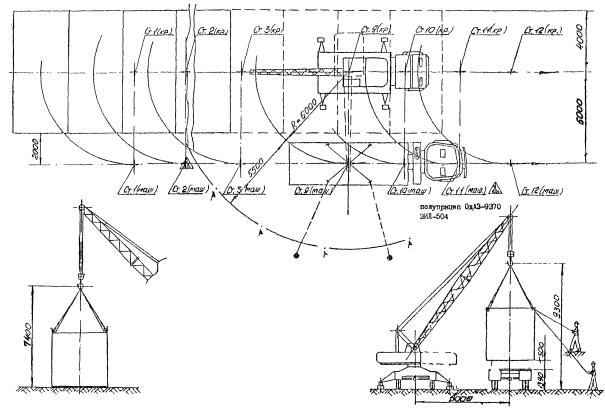

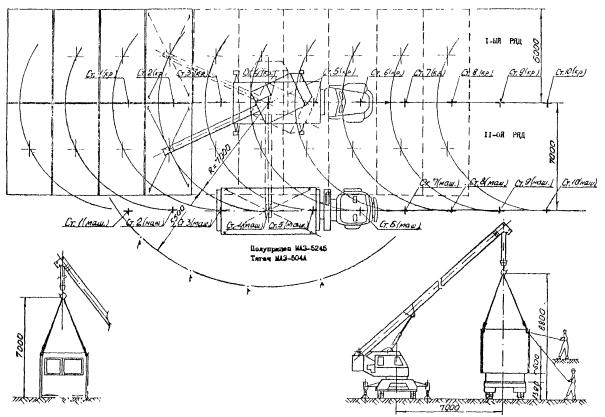

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ СЕКЦИЙ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС-4571 ГРУЗОПОДЪЕМНОСТЬЮ 16 ТОНН, СО СТРЕЛОЙ l = 15,75 М:

Вариант первый

площадка под контейнеры должна быть спланирована и выдерживать нагрузку, создаваемую контейнерами (см. стр. 67);

со стоянок 1 - 5 грузоподъемного крана устанавливается I ряд контейнеров;

со стоянок 6 - 10 устанавливается II ряд контейнеров;

шаг стоянок грузоподъемного крана и автомобилей площадок - 6,0 м.

Вариант второй

площадка под контейнеры должна быть спланирована и выдерживать нагрузку, создаваемую контейнерами (см. стр. 67);

с каждой стоянки грузоподъемного крана устанавливается один контейнер I ряда, затем один контейнер II ряда;

шаг стоянок грузоподъемного крана и автомобилей-площадок - 3,0 м

ФРАГМЕНТ МОНТАЖА I-го ВАРИАНТА

ПЕРВЫЙ ВАРИАНТ МОНТАЖА

ВТОРОЙ ВАРИАНТ МОНТАЖА

СТОЛОВАЯ-РАЗДАТОЧНАЯ НА 16 ПОСАДОЧНЫХ МЕСТ НА ПНЕВМОХОДУ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ»

шифр или номер

проекта 1129-048

Техническая характеристика

Строительный объем, м3                             - 101,4

Площадь застройки, м2                                - 36,0

Полезная площадь, м2                                  - 30,9

Масса контейнера, т                                    - 4,0

Стоимость, тыс. руб.                                    - 21,8

Потребная мощность, кВт                           - 25,0

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: Завод строительных изделий ППСО Мосмонтажспецстрой

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ СЕКЦИЙ КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ» НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС-3571 ГРУЗОПОДЪЕМНОСТЬЮ 10 ТОНН, СО СТРЕЛОЙ l = 10 М И КРАНОМ КС-4571 ГРУЗОПОДЪЕМНОСТЬЮ 16 ТОНН СО СТРЕЛОЙ l = 15,75 М:

Вариант первый (кран КС-3571)

разгрузка и установка контейнеров с двух стоянок грузоподъемного крана;

шаг стоянок грузоподъемного крана и автомобилей-площадок - 3,0 м.

Вариант второй (кран КС-4571)

разгрузка и установка контейнеров с одной стоянки.

ПЕРВЫЙ ВАРИАНТ МОНТАЖА

ВТОРОЙ ВАРИАНТ МОНТАЖА

БУФЕТ-РАЗДАТОЧНАЯ НА 36 ПОСАДОЧНЫХ МЕСТ (6-СЕКЦИОННЫЙ) КОНТЕЙНЕРНОГО ТИПА «УНИВЕРСАЛ»

шифр или номер

проекта 1129-031

Техническая характеристика

Строительный объем, м3                             - 317,6

Площадь застройки, м2                                - 108,0

Полезная площадь, м2                                  - 105,5

Масса контейнера, т                                    - 3,7

Потребная электрическая

мощность, кВт                                              - 52,3

Стоимость, тыс. руб.                                    - 56,6

Организация, разработавшая проект: трест Мосспецпромпроект ППСО Мосмонтажспецстрой

Предприятие-изготовитель: Завод строительных изделий ППСО Мосмонтажспецстрой

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ КОНТЕЙНЕРА НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС-4571 ГРУЗОПОДЪЕМНОСТЬЮ 16 ТОНН СО СТРЕЛОЙ l = 15,75 М:

Вариант первый

с каждой стоянки производится монтаж одного контейнера I ряда и II ряда;

шаг стоянок грузоподъемного крана и автомобилей-площадок - 3,0 м.

Вариант второй

с 1-й стоянки производится монтаж 2 контейнеров I ряда;

со 2-й стоянки - монтаж 3-го контейнера I ряда;

с 3-й стоянки производится монтаж 2 контейнеров II ряда;

с 4-й стоянки - монтаж 3-го контейнера II ряда;

шаг стоянок грузоподъемного крана и автомобилей-площадок - 6,0 м.

ПЕРВЫЙ ВАРИАНТ МОНТАЖА

ВТОРОЙ ВАРИАНТ МОНТАЖА

СТОЛОВАЯ-ДОГОТОВОЧНАЯ ТИПА «БЕРЕЗКА» НА 100 ПОСАДОЧНЫХ МЕСТ

шифр или номер

проекта 494-4-02

Техническая характеристика

Строительный объем, м3                             - 960,0

Площадь застройки, м2                                - 364,0

Полезная площадь, м2                                  - 346,8

Масса одного контейнера, т                       - 4,0

Масса энергоблока, т                                   - 13,0

Стоимость, тыс. руб.                                    - 55,9

Потребная электрическая

мощность, кВт                                              - 84,0

Организация, разработавшая проект: трест Мосоргпромстрой ПСО Моспромстрой

Предприятие-изготовитель: Завод нестандартного оборудования им. А. Матросова ППСО Мосмонтажспецстрой

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ КОНТЕЙНЕРОВ НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС-3562 ГРУЗОПОДЪЕМНОСТЬЮ 10 ТОНН, СО СТРЕЛОЙ l = 10 М И КРАНОМ КС-5473 ГРУЗОПОДЪЕМНОСТЬЮ 25 ТОНН, СО СТРЕЛОЙ l = 15 МЕТРОВ

Энергоблок разгружается и устанавливается по схеме на стр. 42.

Вариант первый (кран КС-3562)

12 стоянок грузоподъемного крана и автомобиля-площадки с шагом 3,4 м.

Вариант второй (кран КС-5473)

12 стоянок грузоподъемного крана и автомобиля-площадки с шагом 3,4 м.

Разгрузку и установку энергоблока массой 13 т следует производить по приведенной схеме. При снижении массы энергоблока до 10 т за счет демонтажа части его оборудования разгрузка и установка может производиться по схеме первого варианта.

первый вариант монтажа

ВТОРОЙ ВАРИАНТ МОНТАЖА

СТОЛОВАЯ-РАЗДАТОЧНАЯ ТИПА «ЕЛОЧКА» НА 50 ПОСАДОЧНЫХ МЕСТ

шифр или номер

проекта 494-6-01

Техническая характеристика

Строительный объем, м3                             - 405,6

Площадь застройки, м2                                - 140,0

Полезная площадь, м2                                  - 132,6

Наибольшая масса монтажного

элемента, т                                                    - 8,0

Стоимость, тыс. руб.                                    - 31,4

Потребная электрическая

мощность, кВт                                              - 74,6

Организация, разработавшая проект: трест Мосоргпромстрой ПСО Моспромстрой

Предприятие-изготовитель: Завод нестандартного оборудования им. А. Матросова ППСО Мосмонтажспецстрой

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ КОНТЕЙНЕРА НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС-5473 ГРУЗОПОДЪЕМНОСТЬЮ 25 ТОНН, СО СТРЕЛОЙ l = 15 М И КРАНОМ «ГРОВ-475» ГРУЗОПОДЪЕМНОСТЬЮ 45 ТОНН, СО СТРЕЛОЙ l = 16,7 М

Вариант первый (кран КС-5473)

разгрузка и монтаж контейнера производится с 5 стоянок грузоподъемного крана и автомобиля-площадки;

шаг стоянок - 3,5 м.

Вариант второй (кран «ГРОВ-475»)

разгрузка и монтаж контейнера производится с 3 стоянок грузоподъемного крана и автомобиля-площадки;

шаг стоянок - 7 м.

ПЕРВЫЙ ВАРИАНТ МОНТАЖА

ВТОРОЙ ВАРИАНТ МОНТАЖА

ИНВЕНТАРНОЕ БЫТОВОЕ ПОМЕЩЕНИЕ КОНТЕЙНЕРНОГО ТИПА НА ПОЛОЗЬЯХ НА 9 ЧЕЛОВЕК

шифр или номер

проекта 310-00

Техническая характеристика

Строительный объем, м3                             - 56,0

Площадь застройки, м2                                - 21,9

Полезная площадь, м2                                  - 20,0

Масса (с оборудованием), т                        - 5,85

Стоимость, тыс. руб.                                    - 2,13

Потребная электрическая

мощность, кВт                                              - 5,0

Организация, разработавшая проект: КБ Завода по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

Предприятие-изготовитель: Завод по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

КОНТОРА ПРОРАБА НА СТРОИТЕЛЬНОЙ ПЛОЩАДКЕ НА 2 ЧЕЛОВЕКА

шифр или номер

проекта 311-00

Техническая характеристика

Строительный объем, м3                             - 56,0

Площадь застройки, м2                                - 21,9

Полезная площадь, м2                                  - 20,1

Масса (с оборудованием), т                        - 5,6

Стоимость, тыс. руб.                                    - 2,13

Потребная электрическая

мощность, кВт                                              - 5,0

Организация, разработавшая проект: КБ Завода по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

Предприятие-изготовитель: Завод по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

ИНВЕНТАРНОЕ БЫТОВОЕ ПОМЕЩЕНИЕ НА ПОЛОЗЬЯХ КОНТЕЙНЕРНОГО ТИПА НА 8 ЧЕЛОВЕК

шифр или номер

проекта 312-00

Техническая характеристика

Строительный объем, м3                             - 56,0

Площадь застройки, м2                                - 21,9

Полезная площадь, м2                                  - 20,0

Масса (с оборудованием), т                        - 5,85

Стоимость, тыс. руб.                                    - 2,13

Потребная электрическая

мощность, кВт                                              - 6,25

Организация, разработавшая проект: КБ Завода по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

Предприятие-изготовитель: Завод по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

ТУАЛЕТ НА БАЗЕ БОТОВОГО ПОМЕЩЕНИЯ ПЕРЕДВИЖНОГО НА ПОЛОЗЬЯХ НА 6 ОЧКОВ

                                                                                                 Архивный номер

8174

Техническая характеристика

Строительный объем, м3                             - 56,0

Площадь застройки, м2                                - 21,9

Полезная площадь, м2                                  - 20,1

Масса (с оборудованием), т                        - 5,6

Стоимость, тыс. руб.                                    - 2,13

Потребная электрическая

мощность, кВт                                              - 5,0

Организация, разработавшая проект: трест Мосоргстрой ПСО Главмосстрой

Предприятие-изготовитель: Завод по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

САТУРАТОРНАЯ КОНТЕЙНЕРНОГО ТИПА

                                                                                                 архивный номер

8176

Техническая характеристика

Строительный объем, м3                             - 56,0

Площадь застройки, м2                                - 21,9

Полезная площадь, м2                                  - 20,1

Масса (с оборудованием), т                        - 5,6

Стоимость, тыс. руб.                                    - 2,13

Потребная электрическая

мощность, кВт                                              - 5,0

Организация, разработавшая проект: трест Мосоргстрой ПСО Главмосстрой

Предприятие-изготовитель: Завод по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

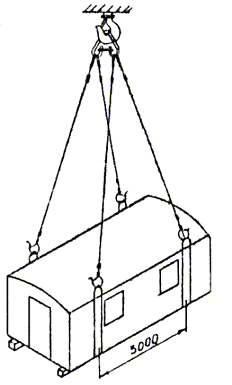

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ БЫТОВОГО ПОМЕЩЕНИЯ НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС-3562 ГРУЗОПОДЪЕМНОСТЬЮ 10 ТОНН, СО СТРЕЛОЙ l = 10 М И КРАНОМ КС-5473 ГРУЗОПОДЪЕМНОСТЬЮ 25 ТОНН, СО СТРЕЛОЙ l = 15 М.

Вариант первый (кран КС-3562)

монтаж бытовки производится грузоподъемным краном с одной стоянки.

Вариант второй (кран КС-5473)

монтаж бытовки производится грузоподъемным краном с одной стоянки (в стесненных условиях).

ПЕРВЫЙ ВАРИАНТ МОНТАЖА

ВТОРОЙ ВАРИАНТ МОНТАЖА (в стесненных условиях)

МАЛОГАБАРИТНОЕ ИНВЕНТАРНОЕ БЫТОВОЕ ПОМЕЩЕНИЕ НА 3 ЧЕЛОВЕКА

                                                                                    номер или шрифт проекта ЗМ-5

Техническая характеристика

Строительный объем, м3                             - 18,5

Площадь застройки, м2                                - 8,2

Полезная площадь, м2                                  - 7,1

Масса (с оборудованием), т                        - 2,2

Стоимость, тыс. руб.                                    - 0,82

Потребная электрическая

мощность, кВт                                             - 2,5

Организация, разработавшая проект: КБ Завода по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

Предприятие-изготовитель: Завод по ремонту башенных кранов МГПО Мосремстроймаш ППСО Мосмонтажспецстрой

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ БИТОВОГО ПОМЕЩЕНИЯ НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС-3562 ГРУЗОПОДЪЕМНОСТЬЮ 10 ТОНН, СО СТРЕЛОЙ l = 10 МЕТРОВ

МОНТАЖ C ОДНОЙ СТОЯНКИ ГРУЗОПОДЪЕМНОГО КРАНА С РАСПОЛОЖЕНИЕМ БЫТОВКИ ВДОЛЬ И ПОПЕРЁК (СО СТОРОНЫ ФАСАДА И СО СТОРОНЫ ТОРЦА)

МОНТАЖ БЫТОВКИ ВДОЛЬ

МОНТАЖ БЫТОВКИ ПОПЕРЕК

ЖИЛОЙ ДОМ СИСТЕМЫ «ПИОНЕР-2» ОДНОКВАРТИРНЫЙ ИЗ ДВУХ КОМНАТ

                                                                                    шрифт или номер

проекта Ю-Ж-1-2/2

Техническая характеристика

Строительный объем, м3                             - 147,5

Площадь застройки, м2                                - 54,8

Полезная площадь, м2                                  - 45,8

Масса, т

БК-211/2                                              - 6,405

БК-221/2                                              - 5,700

Стоимость, тыс. руб.                                    - 11,500

Потребная электрическая

мощность, кВт                                             - 20,72

Организация, разработавшая проект: Главное техническое управление по строительству и строительной индустрии (Главтехстрой).

Предприятие-изготовитель: опытно-механический завод «Энерготехпром» Минэнерго СССР.

ТЕХНОЛОГИЧЕСКАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ РАЗГРУЗКИ И УСТАНОВКИ СЕКЦИЙ СИСТЕМЫ «ПИОНЕР-2» НА ПОДГОТОВЛЕННОЕ ОСНОВАНИЕ КРАНОМ КС-4571 ГРУЗОПОДЪЕМНОСТЬЮ 16 ТОНН, СО СТРЕЛОЙ l = 15,75 М И КРАНОМ КС-5473 ГРУЗОПОДЪЕМНОСТЬЮ 25 ТОНН, СО СТРЕЛОЙ l = 15 М:

Вариант первый (кран КС-4571)

разгрузка и монтаж с двух стоянок грузоподъемного крана методом отступления;

шаг стоянок грузоподъемного крана и автомобилей-площадок 3,0 м.

Вариант второй (кран КС-5473)

разгрузка и монтаж с двух стоянок грузоподъемного крана;

шаг стоянок грузоподъемного крана и автомобилей-площадок 3,0 м.

ПЕРВЫЙ ВАРИАНТ МОНТАЖА

ВТОРОЙ ВАРИАНТ МОНТАЖА

Приложения 1

СХЕМА ОXРАННЫX И ОПАСНЫХ ЗОН ЛЭП

 - ОПАСНАЯ ЗОНА ЛЭП

 - ОХРАННАЯ ЗОНА ЛЭП

Согласно ГОСТ 12.1.013-78

Допускается работа строительных машин непосредственно под проводами воздушной линии электропередачи, находящимися под напряжением 110 кВ и выше, при условии, что расстояние от подъемной или выдвижной частей машин, а также от перемещаемого ими груза, находящихся в любом положении, до ближайшего провода должно быть не менее указанного в таблице для соответствующего напряжения. Машинист грузоподъемной машины должен иметь квалификационную группу по технике безопасности не ниже II. Корпусы грузоподъемных машин, за исключением машин на гусеничном ходу, должны быть заземлены при помощи переносного заземления. В этом случае выдача наряда-допуска обязательна и работа должна производиться под непосредственным руководством лица, ответственного за безопасное перемещение грузов кранами.

Примечание. Величина охранной зоны подземных электрических кабелей принимается равной 2 м.

Размеры опасной зоны ЛЭП

Напряжение воздушной линии, кВ

Величина опасной зоны ЛЭП, м

до 1

1,6

от 1 до 20

2,0

от 35 до 110

4,0

от 150 до 220

5,0

330

6,0

от 550 до 750

9,0

800 (пост. ток)

9,0

Размеры охранной зоны ЛЭП

Напряжение воздушной линии, кВ

Величина охранной зоны ЛЭП, м

до 1

2,0

от 1 до 20 (включит.)

10,0

35

15,0

110

20,0

150

25,0

220

25,0

330

30,0

400

30,0

500

30,0

750

40,0

800 (пост. ток)

30,0

Приложение 2

СИГНАЛЬНЫЕ ОГРАЖДЕНИЯ ОПАСНЫХ ЗОН

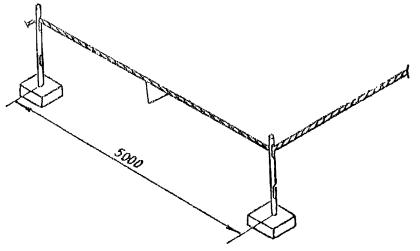

Стойка-ограждение, чертеж № 7453, Мосоргстрой

ЗНАКИ БЕЗОПАСНОСТИ

ЗНАКИ ПРЕДУПРЕЖДАЮЩИЕ по ГОСТ 12.4.026-76

Знак, предупреждающий об ограничении действия крана (устанавливается перед знаком, запрещающим пронос груза).

В зависимости от расстояния до кабины машиниста крана

№ размеров знаков

Расстояние от знака до наблюдателя, м

Размеры знаков, мм

А

Б

В

4

св. 50 до 70

900

260

-

5

св. 70 до 100

1120

360

-

Знаки изготавливаются из листовой стали толщиной от 0,5 до 1,5 мм, а также их жесткого оргалита толщиной 3 - 4 мм с покраской со всех сторон масляной краской.

Знаки должны быть следующими: равносторонний треугольник со скругленными углами желтого цвета, обращенный вершиной вверх, с каймой черного цвета шириной 0,05 стороны и символическим изображением черного цвета.

Устанавливается по контуру опасной зоны, возникающей при работе крана.

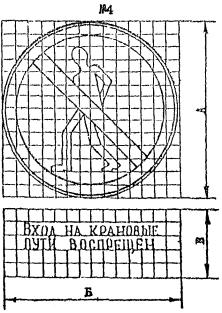

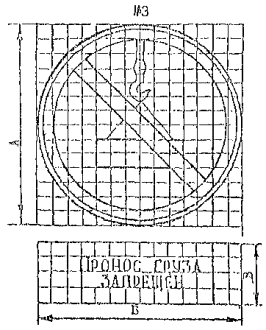

ЗНАКИ ЗАПРЕЩАЮЩИЕ по ГОСТ 12.4.026-76

В зависимости от расстояния до кабины машиниста крана

№ размеров знаков

Расстояние от знака до наблюдателя, м

Размеры знаков, мм

А

Б

В

4

св. 50 до 70

710

710

210

280

5

св. 70 до 100

900

900

260

360

Знаки изготавливаются из листовой стали толщиной от 0,5 до 1,5 мм, а также из жесткого оргалита толщиной 3 - 4 мм с покраской со всех сторон масляной краской.

Знаки должны быть следующими: круг красного цвета с белым полем внутри, белой по контуру знака каймой и символическим изображением черного цвета на внутреннем белом поле, перечеркнутым наклонной полосой красного цвета (угол наклона 45°, слева сверху направо вниз).

Ширина кольца красного цвета должна быть 0,09 - 0,1 внешнего диаметра, ширина белой каймы по контуру знака - 0,02 внешнего диаметра.

Приложение 3

ТАБЛИЦА № 8 «ПРАВИЛ УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ГРУЗОПОДЪЕМНЫХ КРАНОВ»

Наименьшее допустимое расстояние от оснований откоса котлована до ближайших опор крана.

Глубина котлована, м

Грунт (ненасыпной)

песчаный и гравийный

супесчаный

суглинистый

глинистый

лессовый сухой

Расстояние от основания откоса до ближайшей опоры «а», м

1

1,5

1,25

1,0

1,0

1,0

2

3,0

2,4

2,0

1,5

2,0

3

4,0

3,6

3,25

1,75

2,6

4

5,0

4,4

4,0

3,0

3,0

5

6,0

5,3

4,75

3,5

3,5

Краны автомобильные, пневмоколесные и на спецшасси

Работа без выносных опор запрещается.

Гусеничные краны

Приложение 4

СТРЕЛОВЫЕ САМОХОДНЫЕ ГРУЗОПОДЪЕМНЫЕ КРАНЫ

Характеристика крана КС-3571 с телескопической стрелой

Вылет крюка, м

Положение 1, стрела l = 8 м

Положение 2, стрела l = 10 м

Грузоподъемность, т

Высота подъема крюка, м

Грузоподъемность, т

Высота подъема крюка, м

На выносных опорах

3

10,0

8,0

5,7

10,5

4

10,0

8,0

5,7

10,2

5

6,5

7,0

5,7

10,0

6

4,5

5,2

4,5

9,8

7

3,2

3,0

3,0

9,0

8

-

-

2,5

8,2

9

-

-

2,0

7,2











Характеристика крана КС-3562

Стрела l = 10 м

На выносных опорах

Вылет крюка, м

Грузоподъемность, т

Высота подъема крюка, м

4

10,0

10,0

5

6,4

9,4

6

4,6

8,6

7

3,4

7,7

8

2,4

6,9

9

1,9

6,1

10

1,2

5,0

Характеристика крана «ГРОВ»-ТМ-475 Р с телескопической стрелой

Длина (l) стрелы, м

10,7

12,2

13,7

16,7



Выл от крюка, м

Грузоподъемность, т

на выносных опорах

3

45,000

33,565

32,655



3,5

42,185

32,205

31,205



4

37,420

30,660

29,480

29,030

4,5

33,340

29,030

27,805

25,175

5

29,890

27,440

26,125

23,360

6

24,445

24,040

22,770

20,140

7

18,275

18,275

18,275

17,735

8

-

-

-

14,120











Характеристика крана КС-4571 с телескопической стрелой

Вылет крюка, м

Положение 1, стрела l = 9,75 м

Положение 2, стрела l = 15,75 м

Грузоподъемность, т

Высота подъема крюка, м

Грузоподъемность, т

Высота подъема крюка, м

на выносных опорах

3,7

16,0

10,3

-

-

4

15,5

10,0

-

-

5

9,0

9,2

8,0

15,8

6

6,8

8,4

5,8

15,4

7

5,2

7,2

4,5

14,8

8

4,1

6,3

3,5

14,2

9

-

-

2,7

13,3

10

-

-

2,3

12,7

11

-

-

2,0

11,3

12

-

-

1,7

10,0

13

-

-

1,4

8,3

14

-

-

1,0

6,0

Характеристика крена КС-5473 c телескопической стрелой

Стреловое оборудование

Вылет крюка, м

Грузоподъемность, т

Высота подъема крюка, м

на опорах (в секторе ±135° назад)

без опор (в секторе ±90° назад)

Стрела l = 10 м

3,2

25,0

5,0

10,0

4,0

20,0

4,0

9,1

5,0

16,0

3,0

8,1

6,0

13,0

2,3

7,2

8,0

7,0

1,0

4,2

Стрела l = 15 м

3,5

16,0

-

14,2

4,0

15,0

-

13,0

5,0

12,8

-

13,5

6,0

10,5

-

13,1

8.0

6,5

-

11,9

12,0

3,0

-

7,4

Приложение 5

СХЕМЫ СТРОПОВКИ

4СК1-10,0 3000

ГОСТ 25573-82

Будка-бытовка

Масса - 6000 кг

Габариты, мм: 7300´3000´2800

4СК1-10,0 5000

ГОСТ 25573-82

Будка-бытовка алюминиевая «Универсал»

Масса - 4000 кг

Габариты, мм: 6480´3200´2902

4СК1-10,0 5000

ГОСТ 25573-82

Жилой дом «Пионер-2»

Масса - 5700 кг

Габариты, мм: 9000´3000´3000

4СК1-10,0 5000

ГОСТ 25573-82

Будка-бытовая комплекса «Березка»

Масса - 4000 кг

Габариты, мм: 8000´3000´3400

Энергоблок «Березка»

Масса - 13000 кг

Габариты, мм: 8000´3000´3400

Энергоблок массой 13 т стропится 4 ветвями

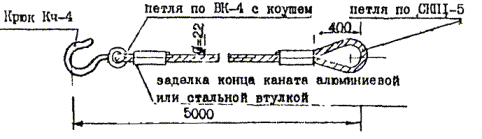

ВЕТВЬ СТРОПА по ГОСТ 25573-82

4СК1-10,0 5000

ГОСТ 25573-82

2 стропа

СКП1-0,32 3500

ГОСТ 25573-82

Настил

Масса - 92 кг

Габариты, мм: 3000´1600´120

4СК1-10,0 5000

ГОСТ 25573-82

4 стропа

СКП1-0,32 3500

ГОСТ 25573-82

Рама каркаса консоли переходной площадки

Масса - 72 кг

Габариты, мм: 3000´2100´120

4СК1-10,0 5000

ГОСТ 25573-82

2 стропа

СКП1-0,32 3500

ГОСТ 25573-82

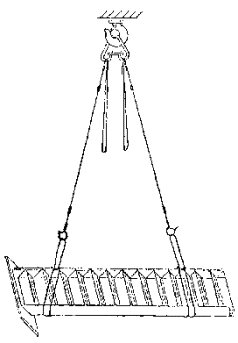

Лестница

Масса - 118 кг

Габариты, мм: 3800´1500´120

Трест Мосоргстрой, арх. № 10801

Приложение 6

РЕКОМЕНДУЕМЫЕ СПОСОБЫ УСТАНОВКИ БЫТОВОК НА ОБЪЕКТАХ

Контейнер типа «Универсал»

1. Установка непосредственно на спланированную площадку.

Удельное давление на грунт с учетом оборудования и нахождения людей:

при монтаже в один ярус - 0,05 кг/см2

при монтаже в два яруса - 0,10 кг/см2

Примечание. Площадка под контейнер должна быть спланирована без уклонов и укатана небольшим слоем щебня.

Масса до 4 тонн

Контейнер типа «Универсал»

2. Установка с подкладкой 2 дорожных плит (марка П130.18 3000´1750´170).

Удельное давление на грунт с учетом оборудования и нахождения людей:

при монтаже в один ярус - 0,04 кг/см2

при монтаже в два яруса - 0,08 кг/см2

Контейнер типа «Универсал»

Масса до 4 тонн

3. Установка с подкладкой 3 обрезков железобетонных свай (300´300 мм).

Удельное давление на грунт с учетом оборудования и нахождения людей:

при монтаже в один ярус - 0,19 кг/см2

при монтаже в два яруса - 0,38 кг/см2

Масса до 4 тонн

4. Инвентарное бытовое помещение на полозьях контейнерного типа

Удельное давление на грунт с учетом оборудования и нахождения людей - 0,42 кг/см2

Масса до 6 тонн

СОДЕРЖАНИЕ

1. Область применения. 2

2. Общие положения. 3

3. Указания по производству погрузочно-разгрузочных работ и монтажу бытовых помещений. 4

Перечень бытовых помещений контейнерного типа. 5

Административно-бытовой комплекс двухэтажный (10-секционный) контейнерного типа «универсал». 6

Административный блок (8-секционный) контейнерного типа «универсал». 10

Здание для кратковременного отдыха и обогрева монтажников контейнерного типа «универсал». 11

Гардеробная контейнерного типа «универсал» на 12 человек. 13

Гардеробная контейнерного типа «универсал» на 6 человек. 13

Контора на два рабочих места контейнерного типа «универсал». 14

Медпункт контейнерного типа «универсал». 14

Помещение для обогрева и отдыха контейнерного типа «универсал» на 10 человек. 14

Гардеробная с душем контейнерного типа «универсал» на 5 человек. 15

Здание для проведения занятий контейнерного типа «универсал» на 6 человек. 15

Здание для проведения занятий контейнерного типа «универсал» на 15 человек. 15

Уборная контейнерного типа «универсал» на 4 очка. 16

Душевая на 3 сетки контейнерного типа «универсал». 16

Гардеробная контейнерного типа «универсал» на 15 человек. 17

Санитарно-бытовой блок на 36 человек (5-секционный) контейнерного типа «универсал». 19

Столовая-доготовочная контейнерного типа «универсал» на 100 посадочных мест. 21

Столовая-раздаточная на 16 посадочных мест на пневмоходу контейнерного типа «универсал». 23

Буфет-раздаточная на 36 посадочных мест (6-секционный) контейнерного типа «универсал». 24

Столовая-доготовочная типа «березка» на 100 посадочных мест. 26

Столовая-раздаточная типа «елочка» на 50 посадочных мест. 28

Инвентарное бытовое помещение контейнерного типа на полозьях на 9 человек. 30

Контора прораба на строительной площадке на 2 человека. 31

Инвентарное бытовое помещение на полозьях контейнерного типа на 8 человек. 31

Туалет на базе ботового помещения передвижного на полозьях на 6 очков. 31

Сатураторная контейнерного типа. 32

Малогабаритное инвентарное бытовое помещение на 3 человека. 33

Жилой дом системы «пионер-2» одноквартирный из двух комнат. 35

Приложения 1. Схема оxранныx и опасных зон лэп.. 37

Приложение 2. Сигнальные ограждения опасных зон. 38

Приложение 3. Таблица № 8 «правил устройства и безопасной эксплуатации грузоподъемных кранов». 41

Приложение 4. Стреловые самоходные грузоподъемные краны.. 41

Приложение 5. Схемы строповки. 43

Приложение 6. Рекомендуемые способы установки бытовок на объектах. 48





© 2013 Ёшкин Кот :-)
