Технический комитет по стандартизации
«Трубопроводная арматура и сильфоны» (ТК 259)
Закрытое акционерное общество «Научно-производственная
фирма
«Центральное конструкторское бюро арматуростроения»
|
СТАНДАРТ ЦКБА |
СТ ЦКБА 047-2007
Арматура трубопроводная
ПРОТОЧНАЯ ЧАСТЬ КОРПУСОВ
ДВУХСЕДЕЛЬНЫХ ЛИТЫХ КЛАПАНОВ
Конструкция, размеры, условная пропускная способность
2007
Предисловие
1 РАЗРАБОТАН Закрытым акционерным обществом «Научно-производственная фирма «Центральное конструкторское бюро арматуростроения» (ЗАО «НПФ «ЦКБА»).
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Приказом ЗАО «НПФ «ЦКБА» от 18.09.2007 г. № 49
3 СОГЛАСОВАН Техническим комитетом по стандартизации «Трубопроводная арматура и сильфоны» (ТК 259).
4 ВЗАМЕН РТМ 26-07-217-77 «Проточная часть корпусов двухседельных литых клапанов. Конструкция и размеры».
СТАНДАРТ ЦКБА
|
Арматура трубопроводная ПРОТОЧНАЯ ЧАСТЬ КОРПУСОВ Конструкция, размеры, условная пропускная способность |
Дата введения 2008-01-01
1 Область применения
1.1 Настоящий стандарт распространяется на клапаны двухседельные литые из стали и чугуна с сальниковым или сильфонным уплотнением номинальных диаметров от DN 25 до DN 300 номинальных давлений PN 1,6; 4,0; 6,4; 10,0; 16,0 МПа (16; 40; 100; 160 кгс/см2) и устанавливает конструкцию, размеры и величину условной пропускной способности проточной части корпусов клапанов.
2 Основные размеры проточных частей корпусов двухседельных литых клапанов
2.1 Конструкция и размеры проточных частей корпусов двухседельных литых клапанов должны соответствовать указанным на рисунке 1 и в таблице 1.
Неуказанные линейные радиусы принимать по СТ ЦКБА 050-2008 «Арматура трубопроводная. Отливки из чугуна. Технические требования» или по СТ ЦКБА 051-2008 «Арматура трубопроводная. Отливки из цветных сплавов. Технические требования».
(Измененная редакция. Изм. № 1)

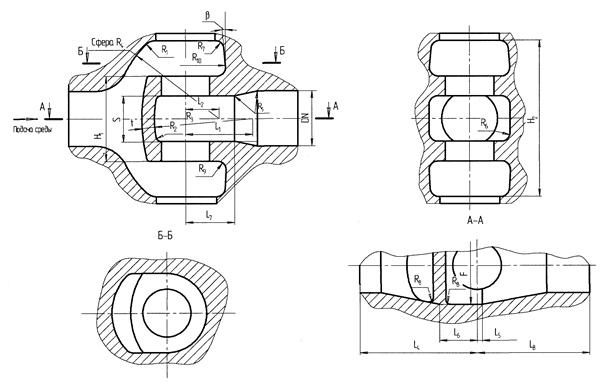

Рисунок 1 - Проточная часть корпуса
Таблица 1 - Размеры проточных частей корпусов
Размеры в мм
|
S |
H1 |
H2 |
F, не менее |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
R1 |
R2 |
R3 |
R4 |
R5 |
R6 |
R7 |
R8 |
R9 |
R10, не менее |
a |
b |
|
|
25 |
32 |
60 |
110 |
60 |
52 |
25 |
75 |
3 |
25 |
30 |
10 |
6 |
74 |
73 |
8 |
74 |
6 |
30 |
10° |
5° |
|||
|
(32) |
65 |
16 |
4 |
32 |
- |
5 |
90 |
70 |
- |
85 |
5 |
- |
|||||||||||
|
40 |
40 |
68 |
132 |
70 |
85 |
20 |
80 |
95 |
38 |
6 |
115 |
86 |
110 |
6 |
35 |
||||||||
|
50 |
50 |
86 |
166 |
90 |
105 |
25 |
100 |
120 |
5 |
48 |
145 |
110 |
135 |
10 |
45 |
||||||||
|
(65) |
56 |
96 |
204 |
110 |
140 |
35 |
130 |
7 |
56 |
45 |
20 |
4 |
188 |
136 |
8 |
190 |
55 |
20° |
|||||
|
80 |
64 |
104 |
232 |
130 |
165 |
40 |
115 |
150 |
8 |
65 |
52 |
30 |
5 |
218 |
158 |
15 |
215 |
65 |
|||||
|
100 |
80 |
120 |
280 |
160 |
210 |
50 |
125 |
175 |
10 |
80 |
70 |
20 |
8 |
272 |
192 |
10 |
270 |
15 |
10 |
80 |
|||
|
(125) |
100 |
140 |
350 |
200 |
260 |
63 |
155 |
220 |
12 |
100 |
90 |
6 |
340 |
240 |
340 |
15 |
100 |
||||||
|
150 |
120 |
160 |
420 |
224 |
315 |
75 |
190 |
260 |
15 |
120 |
95 |
30 |
10 |
410 |
285 |
20 |
405 |
112 |
|||||
|
200 |
156 |
212 |
534 |
296 |
420 |
100 |
240 |
300 |
20 |
145 |
140 |
20 |
540 |
370 |
540 |
15 |
20 |
15 |
148 |
||||
|
250 |
200 |
256 |
668 |
368 |
525 |
125 |
300 |
375 |
25 |
180 |
150 |
170 |
675 |
462 |
50 |
675 |
20 |
25 |
20 |
184 |
|||
|
300 |
240 |
308 |
800 |
434 |
630 |
150 |
360 |
450 |
30 |
218 |
190 |
815 |
558 |
40 |
810 |
30 |
217 |
||||||
2.2 Условная пропускная способность Kvу корпусов и клапанов в зависимости от номинального диаметра и направления подачи среды приведена в таблице 2.
Таблица 2 - Условная пропускная способность Kvу корпусов и клапанов
|
