НПО МОНТАЖАВТОМАТИКА

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ
ПЕРФОИЗДЕЛИЙ

Руководящий материал

РМ 4-259-92

Москва

1992

Руководство по применению перфоизделий

РМ 4-259-92

Дата введения 1.03.93 г.

Настоящий руководящий материал (РМ) является пособием по применению перфоизделий, изготавливаемых организациями и предприятиями, входящими в ассоциацию «Монтажавтоматика».

РМ предназначен для специалистов по проектированию и монтажу систем автоматизации технологических процессов и инженерного оборудования зданий и сооружений (далее по тексту - систем автоматизации или СА).

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ПЕРФОИЗДЕЛИЙ

1.1. Изготовителями, входящими в ассоциацию «Монтажавтоматика», освоен выпуск перфоизделий по ТУ 36.22.21.00.021-91 «Перфоизделия унифицированные монтажа средств автоматизации и связи» взамен перфоизделий по ТУ 36-1113-84.

1.2. Перфоизделия унифицированные (далее по тексту - перфоизделия) предназначены для изготовления металлоконструкций при прокладке трубных и электрических проводок систем автоматизации и связи и для установки приборов, аппаратов и других средств автоматизации и связи.

1.3. Перфоизделия по ТУ 36.22.21.00.021-91 включают в себя: перфорированные уголки УП 35´25 и УП 35´35; полосу перфорированную ПП 28; швеллеры перфорированные ШП 30´10; ШП 32´16, ШП 60´35 и ШП 60´40; профили зетообразные ZП 25´25 и ZП 45´25; кронштейн универсальный КУ 90´90; косынку перфорированную КП 100, а также шайбы специальные ШС (рис. 1 - 12).

1.4. Размеры перфорированных отверстий и единый шаг перфорации t = 40 мм позволяют унифицировать крепление на перфоизделиях и установку на строительном основании и на других конструкциях приборов и аппаратов, несущих конструкций и трубных проводок.

1.5. Климатическое исполнение перфоизделий с покрытием эмалью - «У» и «Т», категория размещения - I по ГОСТ 15150-69.

Климатическое исполнение и категория размещения перфоизделий с защитным металлическим покрытием - «У1» и «Т2» по ГОСТ 15150-69.

1.6. Номенклатура изделий по ТУ 36.22.21.00.021-91 приведена в таблице 1.1.

Таблица 1.1.

Наименование

Тип

Код ОКП

Масса, кг, не более

Уголок перфорированный

УП 35´25 У1

42 1891 2260

1,15

УП 35´25 Т1

42 1891 2261

УП 1Г 35´25

42 1891 2262

УП 2Г 35´25

42 1891 2263

УП 3Г 35´25

42 1891 2264

Уголок перфорированный

УП 35´35 У1

42 1891 2265

2,60

УП 35´35 Т1

42 1891 2266

УП 1Г 35´35

42 1891 2267

УП 2Г 35´35

42 1891 2268

УП 3Г 35´35

42 1891 2269

Полоса перфорированная

ПП 28 У1

42 1891 2270

0,90

ПП 28 Т1

42 1891 2271

ПП 1Г 28

42 1891 2272

ПП 2Г 28

42 1891 2273

ПП 2Г 28

42 1891 2274

Швеллер перфорированный

ШП 30´10 У1

42 1891 2275

1,20

ШП 30´10 Т1

42 1891 2276

ШП 1Г 30´10

42 1891 2277

ШП 2Г 30´10

42 1891 2278

ШП 3Г 30´10

42 1891 2279

Швеллер перфорированный

ШП 32´16 У1

42 1891 2280

2,10

ШП 32´16 Т1

42 1891 2281

ШП 1Г 32´16

42 1891 2282

ШП 2Г 32´16

42 1891 2283

ШП 3Г 32´16

42 1891 2284

Швеллер перфорированный

ШП 60´35 У1

42 1891 2290

4,60

ШП 60´35 Т1

42 1891 2291

ШП 1Г 60´35

42 1891 2292

ШП 2Г 60´35

42 1891 2293

ШП 3Г 60´35

42 1891 2294

Профиль Z-образный перфорированный

ZП 25´25 У1

42 1891 2295

1,70

ZП 25´25 Т1

42 1891 2296

ZП 1Г 25´25

42 1891 2297

ZП 2Г 25´25

42 1891 2298

ZП 3Г 25´25

42 1891 2299

Профиль Z-образный перфорированный

ZП 45´25 У1

42 1891 2300

2,10

ZП 45´25 Т1

42 1891 2301

ZП 1Г 45´25

42 1891 2302

ZП 2Г 45´25

42 1891 2303

ZП 3Г 45´25

42 1891 2304

Кронштейн универсальный

КУ 90´90 У1

42 1891 2305

0,30

КУ 90´90 Т1

42 1891 2306

КУ 90´90 У1 (Т2)

42 1891 2310

Косынка перфорированная

КП 100 У1 (Т2)

42 1891 2311

0,09

Шайба специальная

ШС 4 У1 (Т2)

42 1891 2312

0,003

ШС 5 У1 (Т2)

42 1891 2313

ШС 6 У1 (Т2)

42 1891 2314

Швеллер перфорированный

ШП 60´40 У1

42 1891 2315

4,80

ШП 60´40 Т1

42 1891 2316

ШП 1Г 60´40

42 1891 2317

ШП 2Г 60´40

42 1891 2318

ШП 3Г 60´40

42 1891 2319

1.7. Примеры записи обозначения перфоизделий при их заказе и в документации другой продукции:

1) уголка перфорированного УП 35´25 с лакокрасочным покрытием в климатическом исполнении «У1»:

«Уголок перфорированный УП 35´25 У1 ТУ 36.22.21.00.021-91»;

2) уголка перфорированного УП 35´25, покрытого только грунтовкой, при поставках в страны СНГ:

«Уголок перфорированный УП 1Г 35´25 ТУ 36.22.21.00.021-91»;

3) уголка перфорированного УП 35´25, покрытого только грунтовкой, при поставке на экспорт для районов с умеренным климатом:

«Уголок перфорированный УП 2Г 35´25 ТУ 36.22.21.00.021-91»; при поставке на экспорт для районов с тропическим климатом: «Уголок перфорированный УП 3Г 35´25 ТУ 36.22.21. 00.021-91»;

4) кронштейна универсального КУ 90´90 с металлическим защитным покрытием в климатическом исполнении «У1» и «Т2»:

«Кронштейн КУ 90´90 У1 (Т2) ТУ 36.22.21.00.021-91».

1.8. Геометрические характеристики перфоизделий приведены в таблице 1.2 (W - момент сопротивления в опасном сечении; J - осевой момент инерции; Xc и Yc - расстояния от центра тяжести).

Механические свойства стали Ст3кп:

временное сопротивление (предел прочности при растяжении) sв = 37 ÷ 47 кгс/мм2;

предел текучести sт = 24 кгс/мм2.

Таблица 1.2

Тип перфоизделий

Площадь поперечного сечения, см2

Справочные величины для осей

X - X

Y - Y

Xc, см

Jx, см4

Wx, см3

Yc, см

Jy, см4

Wy, см3

П 45´25

1,34

0,99

2,670

1,268

0,356

4,728

1,347

П 25´25

1,06

-

1,926

1,100

-

1,05

0,433

ШП 60´35

2,95

0,97

16,848

5,616

-

3,778

1,493

ШП 45´25

1,725

0,69

5,395

2,398

-

1,12

0,619

ШП 32´16

1,06

0,52

1,082

0,676

-

0,262

0,243

ШП 30´10

0,6

0,201

0,756

0,504

-

0,057

0,072

ШП 60´40

1,74

1,204

16,273

5,424

-

6,859

2,453

УП 35´25

0,73

0,658

0,800

0,326

0,808

0,482

0,34

УП 135´35

1,38

1,119

1,538

0,654

0,81

1,827

0,991

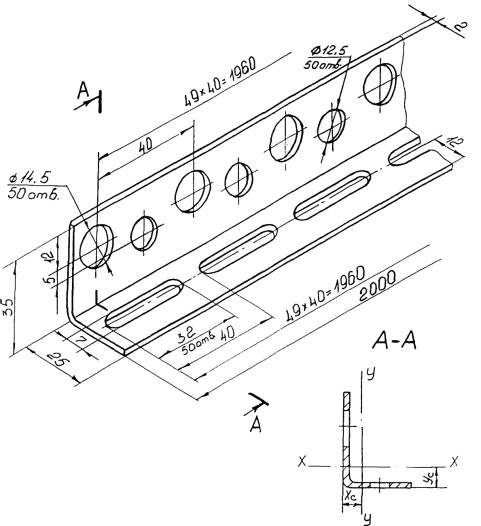

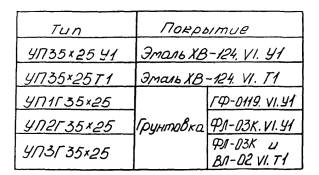

Угольник перфорированный УП 35´25

Рис. 1

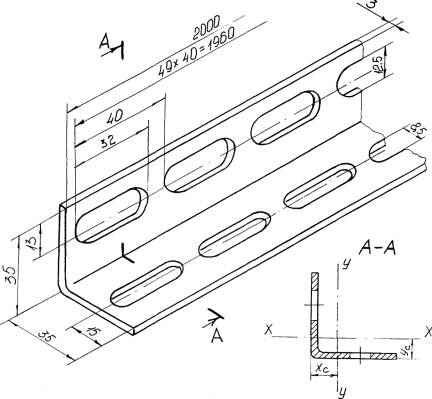

Угольник перфорированный УП 35´35

Рис. 2

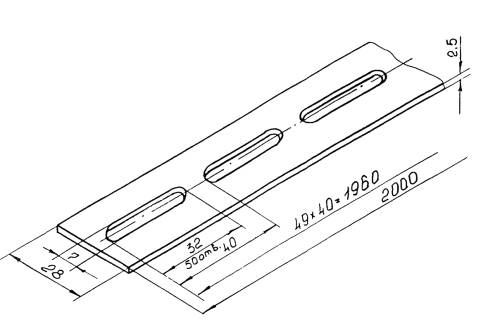

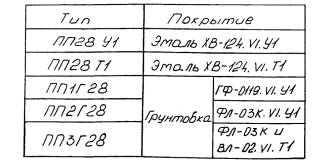

Полоса перфорированная ПП28

Рис. 3

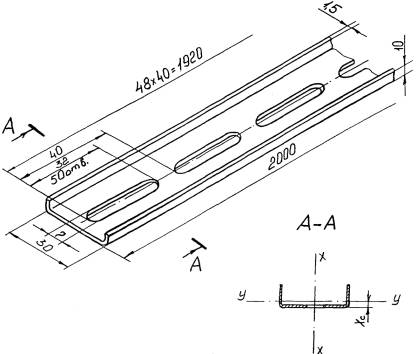

Швеллер перфорированный ШП 30´10

Рис. 4

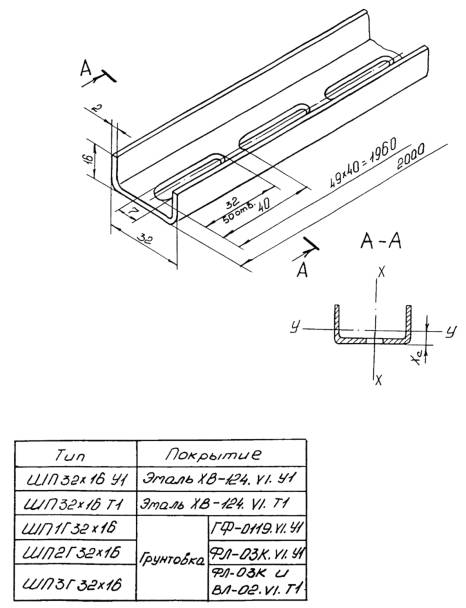

Швеллер перфорированный ШП 32´16

Рис. 5

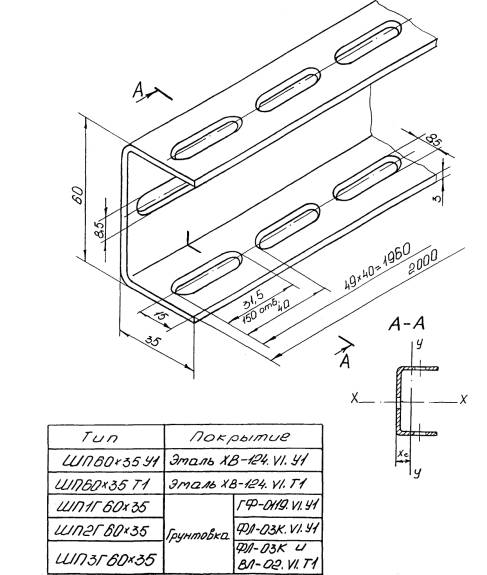

Швеллер перфорированный ШП 60´35

Рис. 6

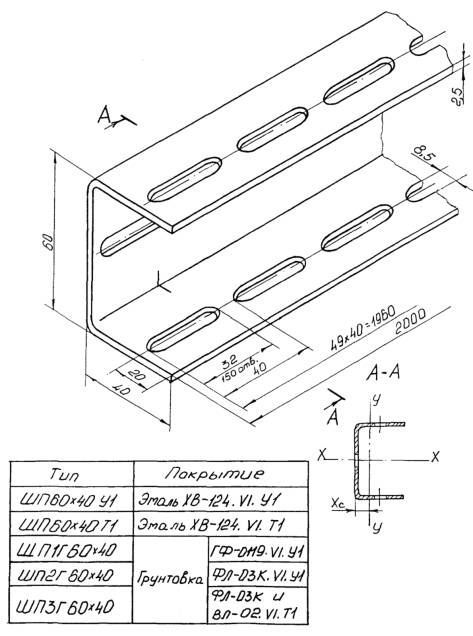

Швеллер перфорированный ШП 60´40

Рис. 7

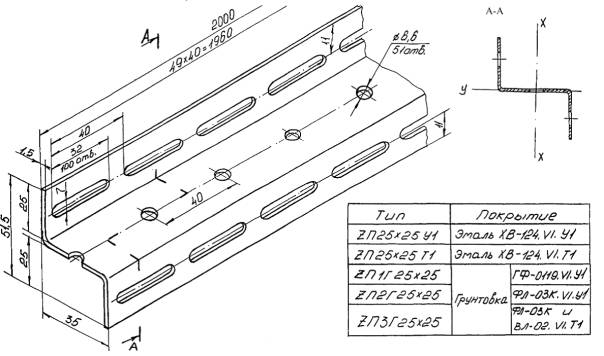

Профиль Z-образный перфорированный ZП 25´25

Рис. 8

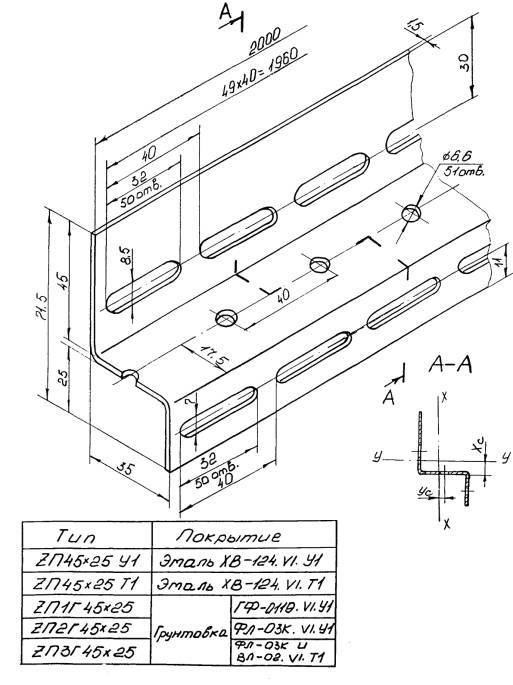

Профиль Z-образный перфорированный ZП 45´25

Рис. 9

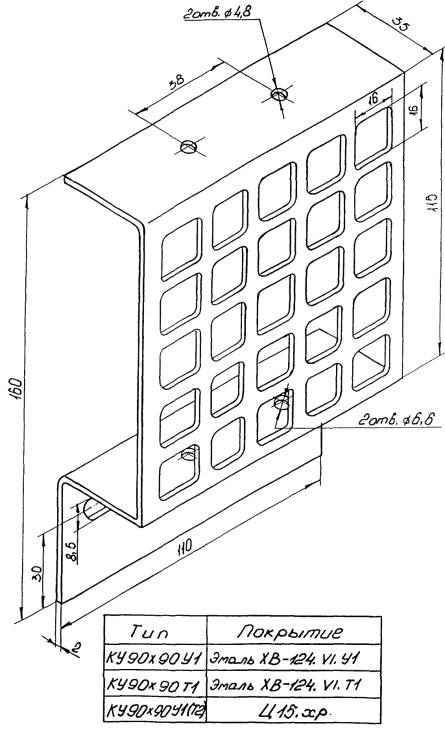

Кронштейн универсальный КУ 90´90

Рис. 10

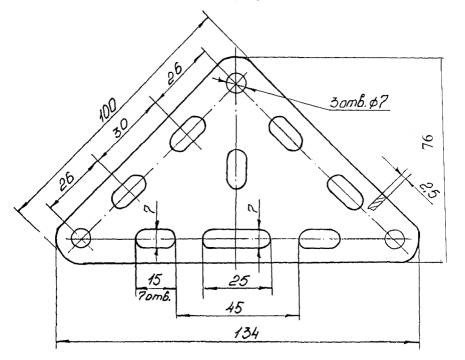

Косынка перфорированная КП 100

Рис. 11

Шайба специальная ШС

Рис. 12

2. ПЕРФОИЗДЕЛИЯ ДЛЯ ТРАСС ТРУБНЫХ И ЭЛЕКТРИЧЕСКИХ ПРОВОДОК

2.1. Несущие конструкции

2.1.1. Для несущих конструкций при открытой прокладке пневмокабелей и пластмассовых трубок, а также электрических проводов и кабелей систем автоматизации и связи напряжением до 1000 В рекомендуется использовать следующие перфоизделия:

1) полоса ПП 28;

2) уголок УП 35´25;

3) уголок УП 35´35;

4) швеллер ШП 32´16;

5) швеллер ШП 60´35.

2.1.2. Способы соединения мостов МШ ТУ 36-1108-74, лотков Л ТУ 34-43-10683-84, лотков с высокими бортами ЛМТ ТУ 36.22.21.001-86, лотков перфорированных ЛП ТУ 36.22.21.00.018-90 и их установка на элементах промышленных зданий и сооружений с применением унифицированных перфоизделий указаны в сборнике монтажных чертежей CTM 4-25-91 «Способы установки несущих и опорных конструкций электрических и трубных проводок», часть 1 «Мосты и лотки».

2.1.3. Способы соединения лотков ЛП при разветвлении, повороте и пересечении трасс указаны в сборнике монтажных чертежей CTM 4-25-91, часть 4 «Способы соединения лотков перфорированных».

2.1.4. Полоса ПП 28 используется:

1) для соединения лотков ЛП при установке на стене и на перекрытии, при обходе углов, при повороте, разветвлении и пересечении трасс, при установке на мосту МШ и др. (пример использования - на рис. 13а);

2) для соединения мостов МШ и лотков Л при обходе препятствий (рис. 13б).

2.1.5. Уголок УП 35´35 используется для соединения прямых секций лотков ЛП при крестообразном пересечении трасс (рис. 14).

2.1.6. Уголок УП 35´25 используется для соединения мостов МШ и лотков Л с вставками ВУ, ВН, ВТ и ВП при обходе углов и разветвлении трасс. Пример использования - на рис. 15.

2.1.7. Швеллер ШП 32´16 используется для изготовления фасонных элементов (секций тройниковых и крестообразных) для разветвления трасс лотков ЛМТ и лотков с крышками ЛМТК ТУ 36.22.21.00.017-91 (рис. 16).

Чертежи типовых конструкций (ТК) секций представлены в сборнике СТК 4-25-92 «Узлы и детали несущих и опорных конструкций электрических и трубных проводок», часть 3 «Соединение лотков ЛМТ и ЛМТК».

2.2. Опорные конструкции

2.2.1. В качестве опор для установки несущих конструкций применяются различные конструкции, в том числе изготавливаемые с применением унифицированных перфоизделий:

1) уголка УП 35´35;

2) швеллера ШП 60´35.

2.2.2. Чертежи типовых конструкций (ТК) опор приведены в сборнике CTК 4-25-91, часть 1 «Узлы и детали несущих и опорных конструкций электрических и трубных проводок».

2.2.3. Способы установки несущих конструкций (лотков ЛМТ, Л, ЛП и мостов МШ) на опорах указаны на монтажных чертежах сборника CTM 4-25-91, часть 1 «Мосты и лотки».

2.2.4. Уголок УП 35´35 используется для изготовления кронштейнов К-3 ... К-23 по TК 4-3675-91 для установки на стене лотков ЛП.

На рис. 17 приведен пример установки на стене горизонтально прямых секций лотков ЛП.

2.2.5. Швеллер ШП 60´35 используется в качестве опоры для установки на стене плашмя лотков ЛП, ЛМТ, Л и мостов МШ (см. рис. 15), а также используется для изготовления кронштейнов К-24 ... К-83 по TК 4-3676-91 и подвесов П-1 ... П-6 по TК 4-3678-91 и TК 4-3681-91 для установки на стене мостов МШ, лотков Л и ЛМТ (см. рис. 13б).

2.2.6. Крепление опорных конструкций на бетонной или кирпичной стене полиамидными дюбелями по ГОСТ 26998-86 и ТУ 36-941-79, распорными дюбель-втулками по ГОСТ 27320-87 должно соответствовать монтажному чертежу TM 4-2050-91 (сборник СТМ 4-24-91, часть 1).

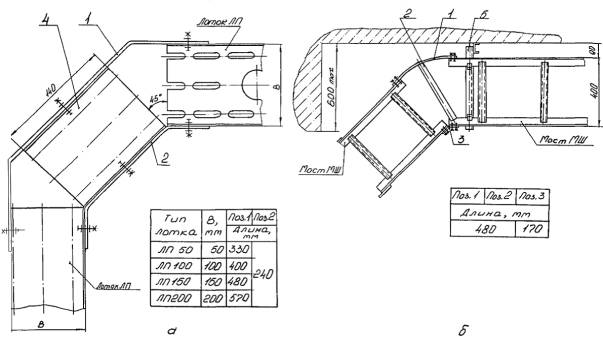

Соединение лотков и мостов

а - соединение лотков ЛП при повороте (ТМ 113-51-92); б - соединение мостов МШ при обходе препятствий (ТМ 4-2011-91)

1, 2, 3 - полоса перфорированная ПП28; 4 - лоток перфорированный ЛП; 5 - кронштейн К-36 ТК 4-3676-91

Рис. 13

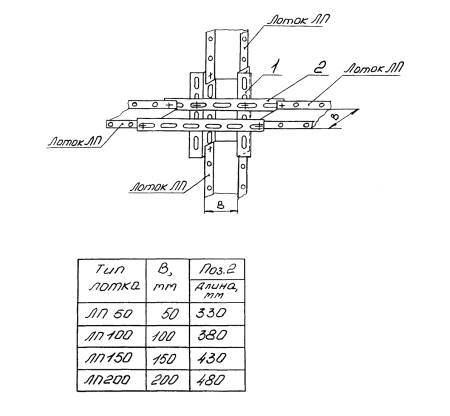

Соединение лотков ЛП.

Пересечение крестообразное (ТМ 13-54-92)

1 - уголок перфорированный УП 35´35 (L = 280 мм);

2 - полоса перфорированная ПП28

Рис. 14

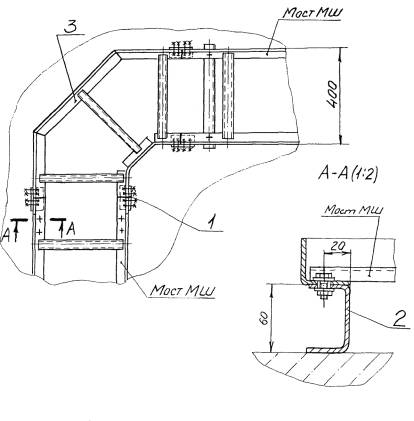

Соединение мостов МШ (ТМ 4-2007-91)

1 - уголок перфорированный УП 35´25;

2 - швеллер перфорированный ШП 60´35;

3 - вставка угловая ВУ400

Рис. 15

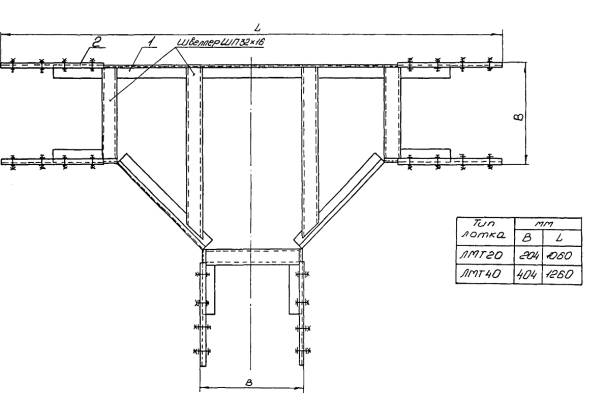

Секция тройниковая СТ-ЛМТ (ТК 13-20-92)

1 - корпус КСТ (ТК 13-20-92);

2 - накладка ЛМТН ТУ 36.22.21.001-86

Рис. 16

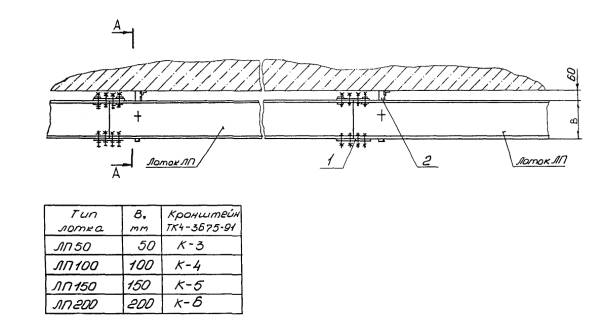

Лоток ЛП. Установка на стене

1 - полоса перфорированная ПП28 (L = 170 мм)

2 - кронштейн К ТК 4-3675-91

Рис. 17

2.3. Металлоконструкции для монтажа защитных трубопроводов

2.3.1. В качестве металлоконструкций, применяемых для крепления защитных трубопроводов открытых электропроводок систем автоматизации в производственных помещениях вне взрыво- и пожароопасных зон, рекомендуется использовать профиль зетообразный ZП 45´25, швеллер ШП 60´35 и другие.

Чертежи типовых конструкций (ТК) для защитных трубопроводов представлены в сборнике СТК 4-26-92 «Защитные трубопроводы средств автоматизации и промсвязи».

2.3.2. Способы крепления защитных труб на металлоконструкциях скобами и хомутами указаны на монтажных чертежах сборника CTM 4-26-91 «Защитные трубопроводы средств автоматизации и промсвязи»:

часть I «Стальные трубопроводы»;

часть II «Пластмассовые трубопроводы».

2.3.3. На профиле ZП 45´25 рекомендуется устанавливать защитные трубопроводы:

1) из стальных труб с условным проходом Ду = 15, 20, 25 мм при креплении труб скобами;

2) из поливинилхлоридных труб (ПВХ ЭП) - любого типоразмера при подвижном и жестком креплении труб скобами (пример крепления - на рис. 18а).

2.3.4. На швеллере ШП 60´35 рекомендуется устанавливать защитные трубопроводы:

1) из стальных труб с условным проходом Ду = 48 и 60 мм при креплении скобами и с условным проходом Ду от 15 до 60 мм при креплении хомутами;

2) из ПВХ-труб - при необходимости увеличения расстояния от закрепляемой защитной трубы до строительного или другого основания, а также при жестком креплении труб хомутами (рис. 18в).

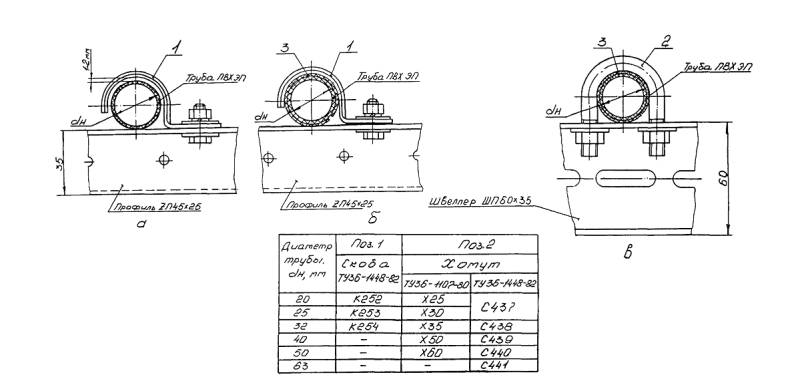

Крепление защитных труб ПВХ ЭП

а - подвижное крепление скобой; б - жесткое крепление скобой; в - жесткое крепление хомутом

1 - скоба однолапковая; 2 - хомут; 3 - прокладка резиновая (S = 1,5 мм)

Рис. 18


3. ПЕРФОИЗДЕЛИЯ ДЛЯ МОНТАЖА ПРИБОРОВ И АППАРАТОВ

3.1. Установка приборов на элементах промышленных зданий и сооружений

3.1.1. Для установки приборов и аппаратов (далее по тексту - приборов) на элементах промышленных зданий и сооружений используются следующие перфоизделия по ТУ 36.22.21.00.021-91:

профиль зетообразный ZП 45´25, профиль зетообразный ZП 25´25, швеллер ШП 30´10, полоса ПП 28, кронштейн универсальный КУ 90´90.

3.1.2. Чертежи унифицированных типовых конструкций (ТК) для вертикальной установки приборов представлены в сборнике CTК 4-9-91 «Унифицированные типовые металлоконструкции для установки средств автоматизации и связи на элементах промышленных зданий и сооружений», часть 1 «Металлоконструкции для вертикальной установки приборов».

В сборник входят унифицированные рамы, стойки и кронштейну, изготавливаемые из перфоизделий.

В условном наименовании ТК используется цифровое обозначение профилей: 1 - профиль ZП 45´25; 2 - профиль ZП 25´25; 3 - угольник фасонный УФ по TК 3-129-90; 4 - швеллер ШП 30´10; 5 - полоса ПП 28.

3.1.3. Рамы унифицированные (рис. 19) предназначены для установки на стене приборов с присоединительными размерами более 150 мм и представляют собой сборную конструкцию из профилей ZП 45´25 или ZП 25´25, которыми рама крепится к строительному или другому основанию, и других перфоизделий (ШП 30´10, ПП 28 и др.) или угольников фасонных УФ по TК 3-129-90.

Условное наименование рамы включает в себя цифровое обозначение профилей, из которых она состоит, их количество и длину.

Пример условного обозначения рамы унифицированной, состоящей из двух профилей ZП 45´25 длиной 200 мм и двух швеллеров ШП 30´10 длиной 250 мм (см. рис. 19б):

«Рама Р1144-200´250 ТК 4-1001-91».

То же по рис. 19в (длина рамы L = 506 мм):

«Рама P1144-200´250´506 TК 4-1002-91».

3.1.4. Кронштейн универсальный КУ 90´90 (рис. 20) предназначен для установки на стене и других конструкциях приборов с присоединительными размерами от 18 до 90 мм.

Крепление приборов на кронштейне КУ 90´90 производится с использованием специальных шайб ШС по ТУ 36.22.21.00.021-91 (рис. 12), перекрывающих перфорированные отверстия 16´16 мм кронштейна.

3.1.5. Стойки унифицированные СП-25-44-410, предназначенные для установки приборов на полу, состоят из стойки СП-25 по TК 4-3542-81 и двух швеллеров ШП 30´10 длиной 410 мм (рис. 21).

3.1.6. Для установки на унифицированных конструкциях приборов, имеющих конструктивные элементы, выступающие за плоскость крепления прибора, рекомендуется использовать шпильки, в том числе специальные шпильки М5 из комплекта деталей для резисторов КР по ТУ 36-1223-85, и специальные втулки под шпильки (рис. 20).

3.1.7. Унифицированные ТК на базе серийно изготавливаемых перфоизделий (рамы, стойки, кронштейн) рекомендуется использовать взамен кронштейнов, скоб и др. изделий, изготавливаемых индивидуально на производственных базах монтажных управлений по чертежам ТК или по «Единой номенклатуре монтажных изделий производственных баз».

3.1.8. Перечень приборов, рекомендуемых для вертикальной установки на унифицированных рамах, стойках и кронштейне, приведен на соответствующем чертеже ТК сборника CTК 4-9-91, часть 1.

3.1.9. Кроме типовых конструкций, приведенных в сборнике СТК 4-9-91, часть 1, унифицированные перфоизделия рекомендуется использовать для изготовления других видов рам, стоек и стоек-стативов под приборы, в том числе для горизонтальной установки одиночных приборов и для групповой установки приборов.

Профиль ZП 45´25 или ZП 25´25 может быть использован для установки приборов, крепление которых предусмотрено по двум точкам, например, тягонапоромера ТНЖ-Н.

3.1.10. Способы крепления к строительным конструкциям унифицированных рам, стоек и кронштейна для вертикальной установки приборов приведены на монтажных чертежах сборника СТМ 4-9-91 «Крепление металлоконструкций для монтажа приборов к элементам промышленных зданий и сооружений», часть 2 «Крепление унифицированных конструкций для вертикальной установки приборов к стене и полу».

Крепление производится к строительным конструкциям из бетона и кирпича дюбелями полиамидными по ГОСТ 26998-86 и ТУ 36-941-79, из бетона класса В12,5 и выше - дюбелями-втулками распорными по ГОСТ 27320-87, из тяжелого бетона - дюбелями стержневыми по ТУ 14-4-1588-89.

Вид крепления выбирается в зависимости от суммарной массы конструкции и устанавливаемого прибора, их габаритных размеров и допустимой нагрузки на крепление [М], указанной на соответствующем монтажном чертеже.

3.2. Установка приборов в щитах и пультах

3.2.1. При монтаже приборов в щитах и пультах рекомендуется использовать уголок УП 35´35 (рис. 2) для установки переборочных соединений, в том числе соединений по ТУ 36-1133-84 и ТУ 36.22.21.00.016-90 (рис. 22).

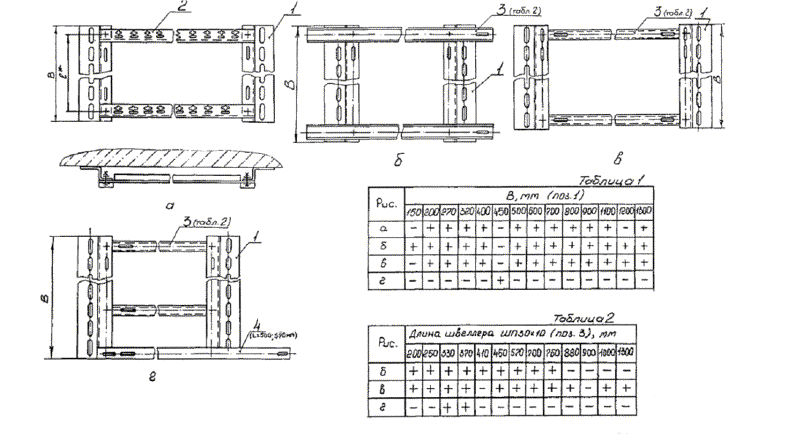

Рамы унифицированные Р

а - рамы Р1133, Р2233 по ТК 4-1000-91; б - рамы Р 1144, Р2244 по ТК 4-1001-91; в - рамы Р1144, Р2244 по ТК-1002-91; г - рамы Р11445, Р22445 по ТК 4-1003-91

1 - профиль ZП 45´25 или ZП 25´25; 2 - угольник УФ; 3 - швеллер ШП 30´10; 4 - полоса ПП 28

Рис. 19

* Расстояние «l» определяется по присоединительному размеру прибора.


Кронштейн универсальный КУ 90´90. Установка на стене

1 - шпильки М5 (l = 140 мм);

2 - втулки (l = 110 мм);

3 - шайбы ШС5 по ТУ 36.22.2100.021-91

Рис. 20

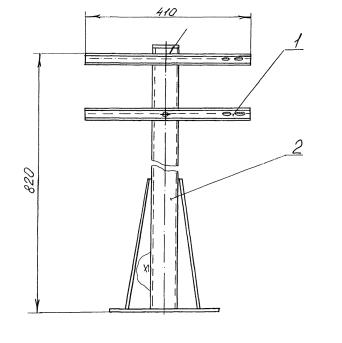

Стойка СП-25-44-410´820
(ТК 4-1005-91)

1 - швеллер перфорированный ШП 30´10

2 - стойка СП-25 ТК 4-3542-81

Рис. 21

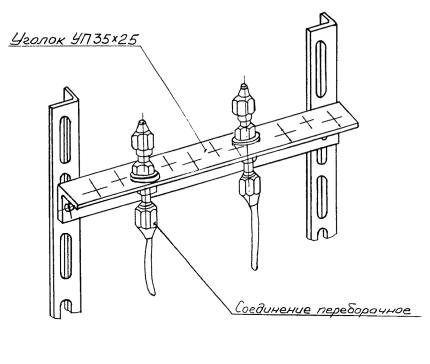

Установка переборочных соединений

Рис. 22

4. ПЕРФОИЗДЕЛИЯ ДЛЯ СБОРКИ НЕСТАНДАРТНЫХ МЕТАЛЛОКОНСТРУКЦИЙ

4.1. Для изготовления различных нестандартных металлоконструкций для технологического обеспечения монтажных работ рекомендуется использовать унифицированные перфоизделия:

1) уголок УП 35´35;

2) швеллер ШП 60´35;

3) швеллер ШП 60´40;

4) швеллер ШП 45´25;

5) полоса ПП 28;

6) косынка КП 100 и др.

4.2. Примеры использования перфоизделий при сборке лесов и стеллажей приведены на рис. 23 и 24.

4.3. Для обеспечения жесткости соединения при сборке различных конструкций рекомендуется использовать косынки КП 100 (рис. 12).

Пример применения косынки КП 100 приведен на рис. 25.

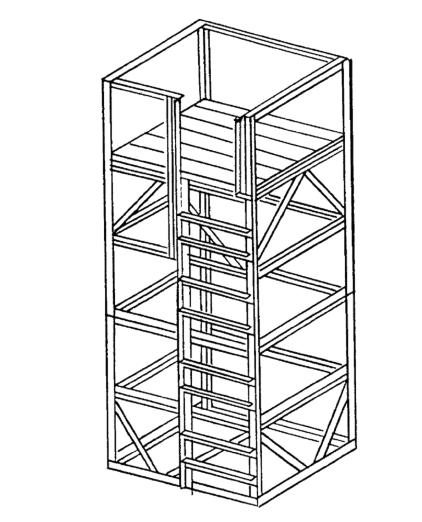

Секция лесов

Рис. 23

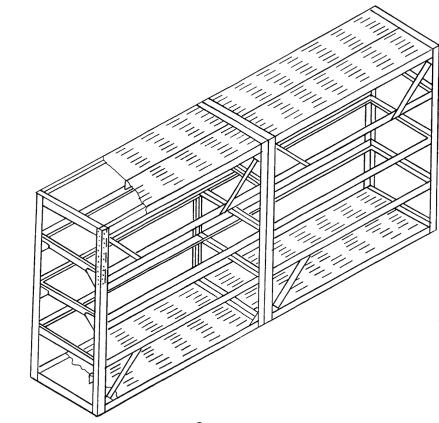

Стеллаж из двух секций

Рис. 24

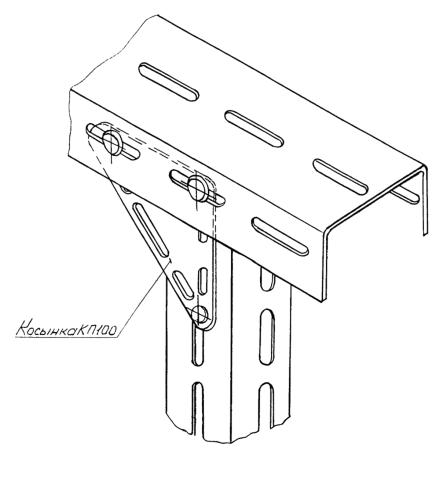

Жесткое соединение перфоизделий

Рис. 25

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан -            Научно-производственным объединением «МОНТАЖАВТОМАТИКА»

2. Исполнители:         Клюев А.С., Кашкин Г.В., Семыкина Л.И., Автушко Е.М.

3. Согласован -            Государственным ордена Трудового Красного Знамени проектным и конструкторским институтом «Проектмонтажавтоматика».

4. Разработан взамен PM 44133-72

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 15150-69

п. 1.5

ГОСТ 26998-86

п.п. 2.2.6, 3.1.10

ГОСТ 27320-87

п.п. 2.2.6, 3.1.10

ТУ 14-4-1588-89

п. 3.1.10

ТУ 34-43-10683-84

п. 2.1.2

ТУ 36-941-79

п. 2.2.6

ТУ 36-1108-74

п. 2.1.2

ТУ 36-1113-84

п. 1.1

ТУ 36-1133-84

п. 3.2.1

ТУ 36-1223-85

п. 3.1.6

ТУ 36.22.21.00.016-90

п. 3.2.1

ТУ 36.22.21.00.017-91

п. 2.1.7

ТУ 36.22.21.00.018-90

п. 2.1.2

ТУ 36.22.21.00.021-91

п.п. 1.1, 1.6, 3.1.1

ТУ 36-22.21.001-86

п. 2.2.1

СТК 4-9-91, ч. 1

п. 3.1.8

CTК 4-25-91, ч. 1

п. 2.2.2

СТК 4-25-92, ч. 3

п. 2.1.7

СТК 4-26-92

п. 2.3.1

CTM 4-9-91, ч. 1

п.п. 2.2.3, 3.1.2

CTM 4-9-91, ч. 2

п. 3.1.10

CTM 4-25-91, ч. 4

п. 2.1.3

CTM 4-26-91, ч. 1; 2

п. 2.3.2

Разработан:

Директор                                                                                           А.С. Клюев

Начальник ПКО                                                                                 Г.В. Кашкин

Ведущий инженер                                                                             Л.И. Семыкина

Согласован:

Главный инженер                                                                              Н.А. Рыжов

Начальник отдела № 10                                                                    А.М. Гуров

Главный специалист                                                                         М.А. Чудинов



СОДЕРЖАНИЕ

1. Назначение и область применения перфоизделий. 1

2. Перфоизделия для трасс трубных и электрических проводок. 13

2.1. Несущие конструкции. 13

2.2. Опорные конструкции. 14

2.3. Металлоконструкции для монтажа защитных трубопроводов. 17

3. Перфоизделия для монтажа приборов и аппаратов. 20

3.1. Установка приборов на элементах промышленных зданий и сооружений. 20

3.2. Установка приборов в щитах и пультах. 21

4. Перфоизделия для сборки нестандартных металлоконструкций. 24

Информационные данные. 27

5. Ссылочные нормативно-технические документы.. 27





© 2013 Ёшкин Кот :-)
