РУКОВОДЯЩИЙ ТЕХНИЧЕСКИЙ МАТЕРИАЛ

Уплотнения резино-металлические для затворов трубопроводной арматуры

РТМ 26-07-173-74

Взамен РТМ 10-64

Приказом Главного управления от «29» ноября 1974 г.

№ 97 срок введения установлен с «1» января 1976г.

^* Снято ограничение срока действия.

Настоящий руководящий технический материал (РТМ) распространяется на трубопроводную арматуру общепромышленного назначения и устанавливает конструкцию и размеры резино-металлических уплотнений для затворов, предназначенных для работы на жидких и газообразных средах давлением до 75 кгс/см².

В технически обоснованных случаях, по согласованию с головной организацией, допускается применять уплотнения, инструкция и размеры которых отличается от установленных настоящим РТМ.

Выбор материалов для изготовления уплотнений (металл, резина, клей) должен производиться с учетом рабочих сред и их параметров.

1. ТИПЫ

1.1. Резино-металлические уплотнения должны состоять из металлического седла и резино-металлического золотника.

1.2. По способу изготовления резино-металлического золотника уплотнения делятся на два типа:

а) тип 1 - уплотнения с резино-металлическим золотником изготовленным методом вулканизации;

б) тип 2 - уплотнения с золотником, изготовленным механическим креплением резины к металлу за вальцовкой.

1.3. Уплотнения типа 2 должны применяться при давлении рабочей среды не свыше 25 кгс/см² в тех случаях, когда применение уплотнений типа 1 невозможно из-за нестойкости клеевой пленки в рабочей среде.

2. КОНСТРУКЦИИ И РАЗМЕРЫ

2.1. конструкция и размеры уплотнений должны соответствовать указанным в табл. 1

Таблица 1

Уплотняемый диаметр, мм	Тип уплотнения	Конструкция и размеры
Уплотняемый диаметр, мм	Тип уплотнения	номер чертежа	номер таблицы
От 0,5 до 6	1	1, 3, 4, 4 а	2
От 0,5 до 6	2	2, 2а, 3, 4, 4а	2
От 2,5 до 6	1	5	3
От 6 до 200	1	6, 7, 10, 10а	4
От 6 до 200	2	2а, 8, 9, 10, 10а	4

^* Размер для справок

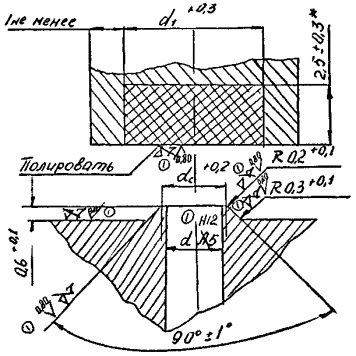

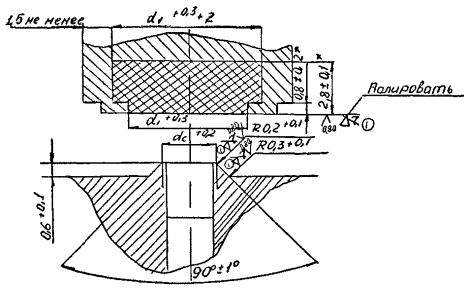

Черт. 1

^* Размер для справок

Черт. 2

Черт. 2а

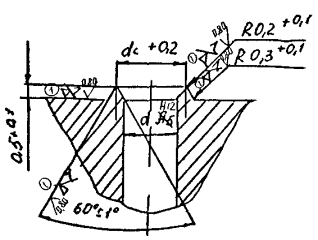

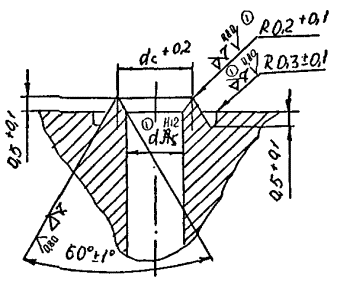

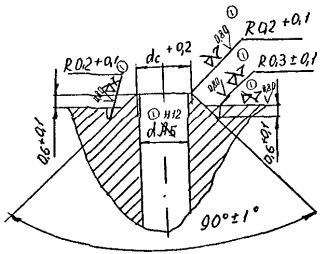

Черт. 3

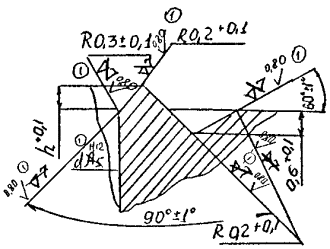

Черт. 4

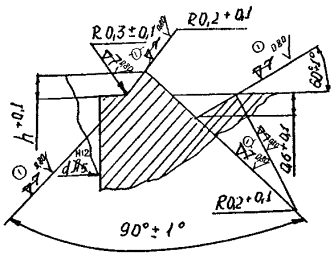

Черт. 4а

Таблица 2

мм

d	d_c		d₁, не менее
d	для седел черт. 1, 2	для седел черт. 3	d₁, не менее
0,5	0,9	1,1	5,0
0,6	1,0	1,2
0,7	1,1	1,3
0,8	1,2	1,4
0,9	1,3	1,5
1,0	1,4	1,6
1,1	1,5	1,7
1,2	1,6	1,8
1,3	1,7	1,9	5,5
1,4	1,8	2,0
1,5	1,9	2,1
1,6	2,0	2,2
1,7	2,1	2,3
1,8	2,2	2,4	6,0
1,9	2,3	2,5
2,0	2,4	2,6
2,2	2,6	2,8	6,5
2,4	2,8	3,0	7,0
2,6	3,0	3,2	7,0
2,8	3,2	3,4	7,5
3,0	3,4	3,6	7,5
3,5	3,9	4,1	8,0
4,0	4,4	4,6	8,5
4,5	4,9	5,1	9,0
5,0	5,4	5,6	9,5
5,5	5,9	6,1	10,0
6,0	6,4	6,6	10,5

^* Размер, определяемый расчетным путем

^** Размер для справок

Черт. 5.

Таблица 3

мм

d	d₂, не менее
2,5	5,0
3,0	6,0
3,5	6,5
4,0	7,0
4,5	7,5
5,0	8,0
5,5	8,5
6,0	9,0

^* Размер для справок

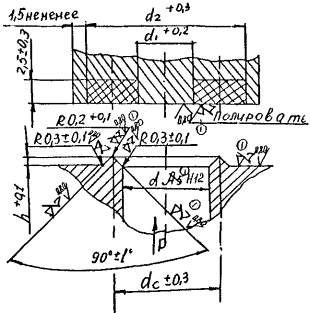

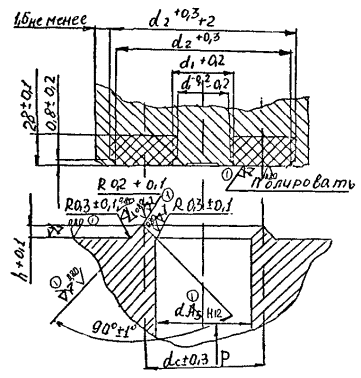

Черт. 6

^* Размер для справок

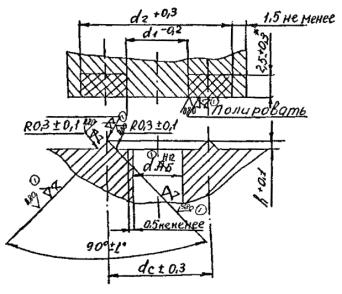

Черт. 7

^* Размер для справок

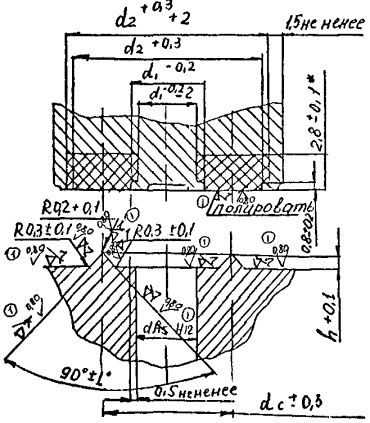

Черт. 8

Черт. 9

Черт. 10

Черт. 10а

Таблица 4

d	для h = 0,6 черт. 6, 8			для h = 1,0 черт. 6, 8			для h = 0,6 черт. 7, 9
d	d₁	d_c	d₂	d₁	d_c	d₂	d₁	d_c	d₂
6	3	7,2	11	4	8	12	7	11	15
8	5	9,2	13	6	10	14	9	13	17
10	7	11,2	15	8	12	16	11	15	19
12	9	13,2	17	10	14	18	13	17	21
15	12	16,2	20	13	17	21	16	20	24
16	13	17,2	21	14	18	22	17	21	23
18	15	19,2	23	16	20	24	19	23	27
20	17	21,2	25	18	21	26	21	25	29
22	19	23,2	27	20	24	28	23	27	31
25	22	26,2	30	23	27	31	26	30	34
27	24	28,2	32	25	29	33	28	32	36
30	27	31,2	35	28	32	36	31	35	39
32	29	33,2	37	30	34	38	33	37	41
34	31	35,2	39	32	36	40	35	39	43
36	33	37,2	41	34	38	42	37	41	45
38	35	39,2	43	36	40	44	39	43	47
40	37	41,2	45	38	42	46	41	45	49
45	42	46,2	50	43	47	51	46	50	54
50	47	51,2	55	48	52	56	51	55	59
52	49	53,2	57	50	54	58	53	67	61
55	52	56,2	60	53	57	61	56	60	64
58	55	59,2	63	56	60	64	59	63	67
60	57	61,2	65	58	62	66	61	65	69
65	62	66,2	70	63	67	71	66	70	74
70	67	71,2	75	68	72	76	71	75	79
80	77	81,2	85	78	82	86	81	85	89
85	82	86,2	90	83	87	91	86	90	94
90	87	91,2	95	88	92	96	91	93	99
100	97	101,2	105	98	102	106	101	105	109
125	122	126,2	130	123	127	131	126	130	134
150	147	151,2	155	148	152	156	151	155	159
200	197	201,2	205	198	202	206	201	205	209

2.2. Конструкция седел черт. 4, 4а и 10, 10а должна применяться в случае, если уплотнение работает в контакте со средой, вызывающей значительное набухание резины. Глубина канавки резино-металлического золотника при этом может быть уменьшена до 1,5 ± 0,3 мм.

2.3. Конструкция седел черт. 7, 9 должна применяться в случае, если направление рабочего давления не соответствует стрелке «P» (черт. 6, 8).

2.4. Увеличение высоты седла h (черт. 6 - 9, табл. 4) до 1 мм допускается, если при воздействии рабочей среды или после прекращения контакта с рабочей средой объем резины уменьшается по сравнению с первоначальным.

Генеральный директор ЛПОА «Знамя труда» им. И.И. Лепсе Косых С.И.

Главный инженер Сарайлов М.Г.

Зам. главного инженера Шпаков О.Н.

Зам. главного инженера Матушак А.К.

Заведующий отделом № 161 Перов П.Ф.

Заведующий отделом № 134 Громыко М.И.

Руководитель темы Поторочин Г.В.

исполнители:

Зав. сектором Мустафа Н.П.

Старший инженер Непомнящая И.И.

СОГЛАСОВАНО

Зам. директора НИИРП по научной работе

______________ ТЕРНОВСКАЯ Г.В.

«15» XI 1971 г.

от НИИРП

Зав. отделом 12 /КОСЕНКОВА/

Зав. лаб. № 10 /КИМ/

Ст. научн. сотр. /КАПАРОВСКИЙ/

Инженер /ВИНОГРАДОВА/
