РУКОВОДЯЩИЙ ДОКУМЕНТ

Арматура трубопроводная. Кольца латунные для задвижек
из серого чугуна на Ру до 1,0 МПа (10 кгс/см²).
Типы. Конструкция и размеры.

РД 26-07-274-89

Дата введения 01.01.90

Настоящий руководящий документ устанавливает типы, конструкцию и размеры латунных уплотнительных колец и посадочных мест в корпусах, дисках и клиньях задвижек из серого чугуна на Ру до 1,0 МПа (10 кгс/см²).

1. ТИПЫ

1.1. В зависимости от условного давления и условного прохода типы латунных колец корпусов, клиньев и дисков должны соответствовать табл. 1.

Таблица 1

Наименование детали	Тип	Давление условное МПа (кгс/см²)	Проход условный Ду, мм
Кольцо в корпус	I	0,2; 0,5 и 1,0 (2,5 и 10)	от 500 до 2000
	II	0,4; 0,6 и 1,0 (4,6 и 10)	от 50 до 100
	III	0,4; 0,6 и 1,0 (4,6 и 10)	от 125 до 400
	IV	0,6 (6,0)	от 500 до 1400
Кольцо в диск или клин	V	0,2; 0,5 и 1,0 (2,5 и 10)	от 500 до 2000
	VI	0,4; 0,6 и 1,0 (4,6 и 10)	от 50 до 150
	VII	0,4; 0,6 и 1,0 (4,6 и 10)	от 200 до 400
	VIII	0,6 (6,0)	от 500 до 1400

2. КОНСТРУКЦИЯ И РАЗМЕРЫ.

2.1. Конструкция и размеры уплотнительных колец типа I и выточек для их посадки должны соответствовать черт. 1, 2, 3 и табл. 2

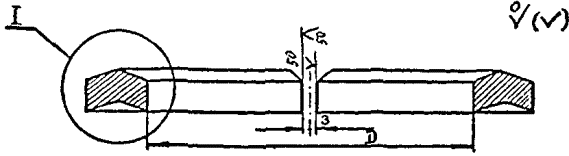

Кольцо до посадки

Черт. 1

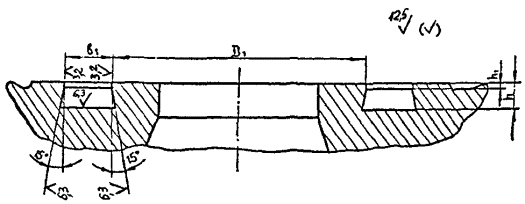

Выточка под кольцо

Черт. 2

Кольцо после посадки и обработки

Черт. 3

Таблица 2

Размеры в мм

Ду	Ру МПа ()	Размеры кольца					Размеры выточки под кольцо				Масса, кг
		до посадки			после посадки		Размеры выточки под кольцо
		D пред. откл. +0,4	в	a°	D₂*	в₂*	D₁ пред. откл. -0,4	в₁ пред. откл. по Н.12	h	h₁
500	0,2; 0,5 (2; 5 и 10)	496	12	35	496	12	496	12	5	1	1,80
600	0,2; 0,5 (2; 5)	626			626		626				2,56
600	(10) 1,0	590			590		590				2,14
800	0,2; 0,5 (2; 5 и 10)	802			802		802				3,08
1000	0,2; 0,5 (2,5)	970			970		970				3,50
1000	1,0 (10)	970	18		970		970	18			5,30
1200	0,2; 0,5 и 1,0 (2; 5 и 10)	1178		26	1178		1178				6,35
1400	0,2; 0,5 (2; 5)	1370			1370	18	1370				7,30
1400	1,0 (10)	1390			1390		1390				7,69
1600	0,2; 0,5 (2; 5)	1486			1486		1486				8,20
1600	1,0 (10)	1530			1530		1530				8,91
2000	0,2; 0,5 (2; 5)	1790			1790		1790				10,40
^* Размеры для справок

2.2. Конструкция и размеры уплотнительных колец типа II и выточек для их посадки должны соответствовать черт. 4, 5, 6 и табл. 3

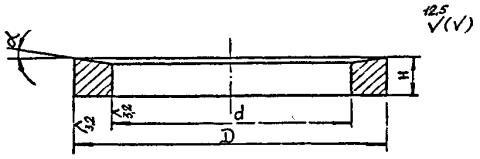

Кольцо до посадки

Черт. 4

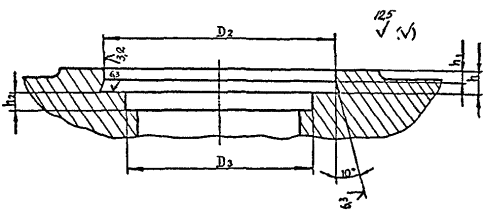

Выточка под кольцо

Черт. 5

Кольцо после посадки и обработки

Черт. 6

Таблица 3

Размеры в мм

Условный проход	Размеры кольца						Размеры выточки под кольцо					Масса, кг
Условный проход	до посадки				после посадки		Размеры выточки под кольцо					Масса, кг
Ду	D пред. откл. - по h11	d пред. откл. по Н.12	H	a	D₁^*	d₁^*	D₂ пред. откл. по Н11	D₃	h	h₁	h₂
50	60	47	9	-	60	50	60	52	5	3	5	0,078
80	92	77	12	10	92	80	92	82	6		6	0,198
100	112	97	12	10	112	100	112	102	7		10	0,255
^* Размеры для справок

2.3. Конструкция и размеры утомительных колец типа III и выточек для их посадки должны соответствовать черт. 7, 8, 9 и табл. 4

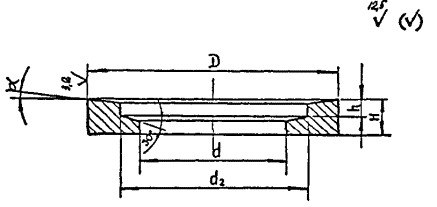

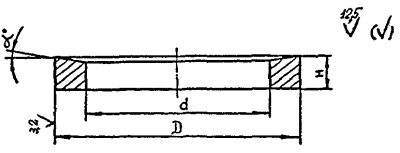

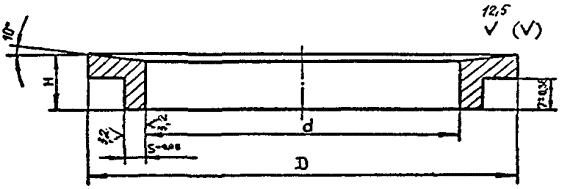

Кольцо до посадки

Черт. 7

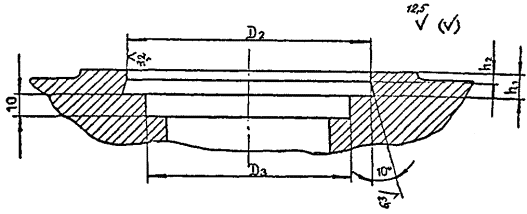

Выточка под кольцо

Черт. 8

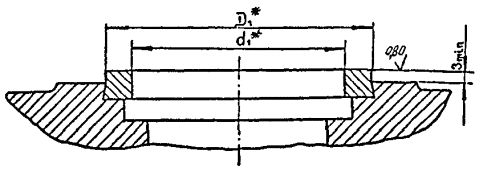

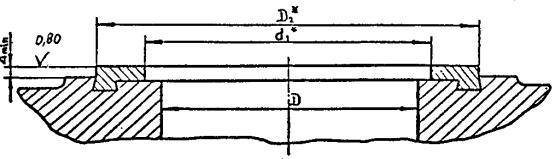

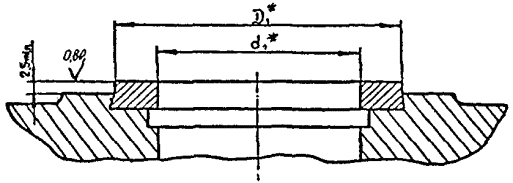

Кольцо после посадки и обработки

Черт. 9

Таблица 4

Размеры в мм

Условный проход	Размеры кольца								Размеры выточки под кольцо				Масса, кг
	до посадки						после посадки		Размеры выточки под кольцо
	D пред. откл. - по h11	d пред. откл. по Н.12	d₂ пред. откл. по Н.12	H	h	a°	D₁^*	d₁^*	D₂ пред. откл. по Н11	D₃	h₁	h₂
125	140	121	125	12	5	10	140	125	140	127	7	3	0,369
150	165	146	150	12			165	150	165	152	7		0,440
200	215	196	200	13			215	200	215	202	8		0,643
250	266	246	250	13			266	250	266	252	8		0,820
300	320	296	300	15	6	-	320	300	320	302	9	4	1,420
350	370	345	350	16			370	350	370	352	9		1,840
400	420	395	400	16			420	400	420	402	10		2,160
^* Размеры для справок

2.4. Конструкция и размеры уплотнительных колец типа IV и выточек для их посадки должны соответствовать черт. 10, 11, 12 и табл. 5

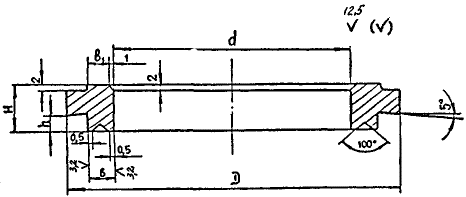

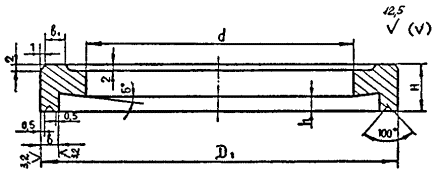

Кольцо до посадки

Черт. 10

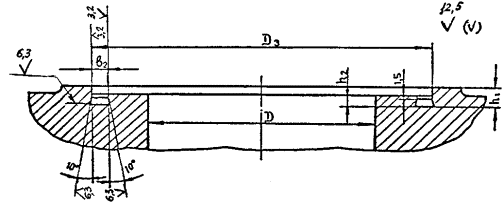

Выточка под кольцо

Черт. 11

Кольцо после посадки и обработки

Черт. 12

Таблица 5

Размеры в мм

Проход условный Ду	D	Размеры кольца									Размеры выточки под кольцо					Масса, кг
		до посадки							после посадки		Размеры выточки под кольцо
		D₁		d пред. откл. по Н.12	в пред. откл. по h11	в₁	Н	h	D₂^*	d^*	D₃		в₂ пред. откл. по Н11	h₁	h₂
		номин	пред. откл.	d пред. откл. по Н.12	в пред. откл. по h11	в₁	Н	h	D₂^*	d^*	номин	пред. откл.	в₂ пред. откл. по Н11	h₁	h₂
500	490	525	-0,2	500	5	7	19	7	525	500	525	+0,2	5	8	5	1,94
600	585	625		600	5	7	19	7	625	600	625		5	8	5	2,75
800	785	830		800	6	8	21,5	8	830	800	830		6	10	6	5,00
1000	985	1030		995			21,5		1030	995	1030			10	6	7,02
1200	1185	1230		1190			23		1230	1190	1230			11		10,64
1400	1385	1435		1395	7	9	23		1435	1395	1435	+0,26	7	11		12,80
^* Размеры для справок

2.5. Конструкция и размеры уплотнительных колец типа V и выточек для их посадки должны соответствовать черт. 13, 14, 15 и табл. 6

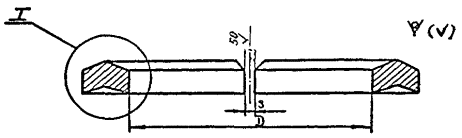

Кольцо до посадки

Черт. 13

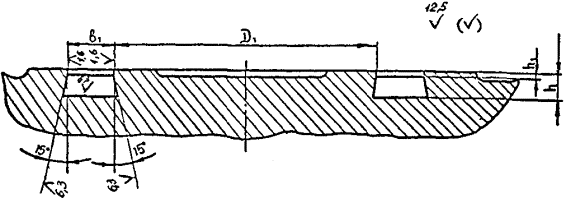

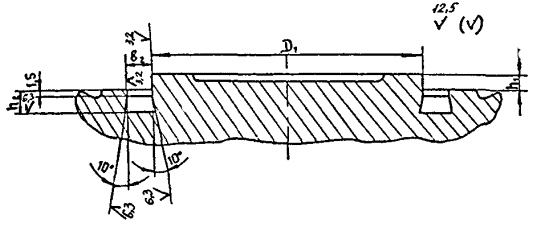

Выточка под кольцо

Черт. 14

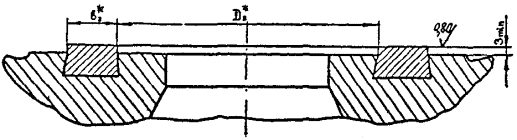

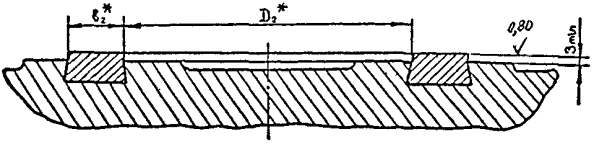

Кольцо после посадки и обработки

Черт. 15

Таблица 6

Размеры в мм

Ду	Ру МПа	Размеры кольца					Размеры выточки под кольцо				Масса, кг
		до посадки			после посадки		Размеры выточки под кольцо
		D пред. откл. +0,4	в	a°	D₂^*	в₂	D₁ пред. откл. -0,4	в₁ пред. откл. по Н12	h	h₁
500	0,2; 0,5 (2; 5)	490	18	26	490	18	490	18	5	1	2,72
500	1,0 (10)	504			504		504				2,91
600	0,2; 0,5 (2; 5)	595			595		595				3,42
600	1,0 (10)	585			585		585				3,26
800	0,2; 0,5 (2; 5) 1,0 (10)	794			794		794				5,25
1000	0,2; 0,5 (2; 5)	964			964		964				6,51
1000	1,0 (10)	962	26		962	26	962	26			8,30
1200	0,2; 0,5 (2; 5) 1,0 (10)	1170		18	1170		1170				9,27
1400	0,2; 0,5 (2; 5)	1360			1360		1360				10,16
1400	1,0 (10)	1382			1382		1382				10,68
1600	0,2; 0,5 (2; 5)	1478			1478		1478				12,20
1600	1,0 (10)	1420			1420		1420				11,43
2000	0,2; 0,5 (2; 5)	1782			1782		1782				14,00
^* Размеры для справок

2.6. Конструкция и размеры уплотнительных колец типа VI и выточек для их посадки должны соответствовать черт. 16, 17, 18 и табл. 7

Кольцо до посадки

Черт. 16

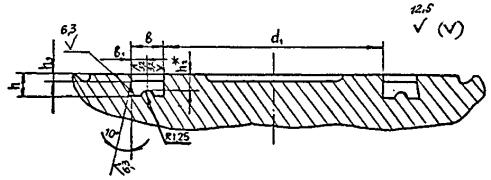

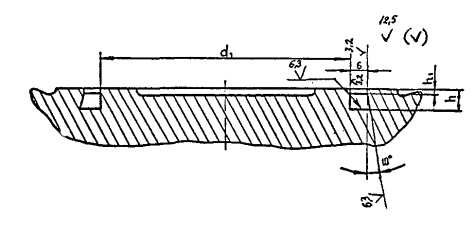

Выточка под кольцо

Черт. 17

Кольцо после посадки и обработки

Черт. 18

Таблица 7

Размеры в мм

Проход условный Ду	Размер кольца						Размеры выточки под кольцо						Масса, кг
	до посадки				после посадки		Размеры выточки под кольцо
	D пред. откл. по h11	d пред откл. по Н12	Н	a°	D₁^*	d₁^*	d₁ пред. откл. по Н11	в пред. откл. по h12	в₁	h	h₁	h₂^*
50	60	47	9	-	63	47	47	6,5	3,25	3,5	1,5	2,25	0,080
80	92	77	12	10	95	75	77	7,5	3,75	3,5		2,25	0,198
100	112	97			115	95	97			4		2,75	0,255
125	140	125			146	118	125						0,320
150	165	150			168	144	150						0,385
^* Размеры для справок

2.7. Конструкция и размеры уплотнительных колец типа VII и выточек для их посадки должны соответствовать черт. 19, 20, 21 и табл. 8

Кольцо до посадки

Черт. 19

Выточка под кольцо

Черт. 20

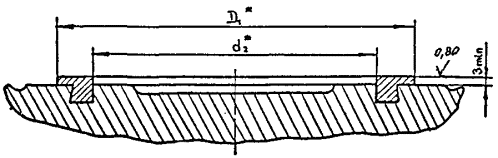

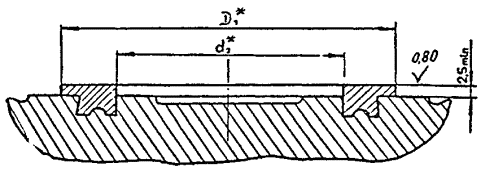

Кольцо после посадки

Черт. 21

Таблица 8

Размеры в мм

Проход условный Ду	Размер кольца					Размеры выточки под кольцо				Масса, кг
	до посадки			после посадки		Размеры выточки под кольцо
	D пред. откл. по h12	d пред откл. по Н11	Н пред. откл. -0,43	D₁^*	d₂^*	d₁ пред. откл. по h9	в пред. откл. по H12	h	h₁
200	218	195	13	218	195	195	5	5	1,5	0,610
250	271	245	13	271	245	245				0,772
300	323	295	15	323	295	295				1,100
350	375	345		375	345	345				1,340
400	425	395		425	395	395				1,520
^* Размеры для справок

2.8. Конструкция и размеры уплотнительных колец типа VIII и выточек для их посадки должны соответствовать черт. 22, 23, 24, табл. 9

Кольцо до посадки

Черт. 22

Выточка под кольцо

Черт 23

Кольцо после посадки и обработки

Черт. 24

Таблица 9

Размеры в мм

Условный проход Ду	Размеры кольца										Размеры выточки под кольцо					Масса, кг
	до посадки							после посадки			Размеры выточки под кольцо
	D пред. откл. по h11	a		в пред. откл. по h11	в₁	H	h	D₂^*	d₁^*	h₃	D₁		в₁ пред. откл. по H11	h₂	h₁
	D пред. откл. по h11	номин	пред. откл.	в пред. откл. по h11	в₁	H	h	D₂^*	d₁^*	h₃	номин.	пред. откл.	в₁ пред. откл. по H11	h₂	h₁
500	530	495	+0,2	5	7	17	7	530	495	3,5	495	-0,2	5	5	2	2,71
600	632	593		5	7	17,5	7	632	593	3,5	593		5	5	2	3,50
800	840	790		6	8	20	8	840	790	4	790		6	6	2,5	6,50
1000	1040	985				20,5	8	1040	985		985				2,5	9,10
1200	1240	1180				23	7,5	1240	1180		1180				4	14,40
1400	1445	1385	+0,26	7	9	23	7,5	1445	1385		1385	-0,26	7		4	16,80
^* Размеры для справок

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Уплотнительные кольца, а также место разделки гнезда под кольцо должны изготовляться в соответствии с требованиями настоящего стандарта по чертежам утвержденным в установленном порядке.

3.2. Уплотнительные кольца следует изготовлять из следующих марок латуни: ЛМцС 58-2-2 по ГОСТ 17711, ЛС 59-1 по ГОСТ 15527, кольца профильного проката из латуни марки Л 63 по ГОСТ 15527.

3.3. Допускается применение колец другой конструкции и замена марок материала колец по согласованию с головной организацией.

3.4. Чистота обработки уплотнительных поверхностей задвижек, предназначенных для газообразных и легколетучих сред должны быть не менее 0,40.

3.5. Допускается взамен колец производить наплавку, наружные размеры после обработки должны соответствовать размерам установленным для уплотнительных колец после посадки.

Общая высота наплавленного металла после обработки должна быть не менее размера выступающей части кольца после посадки и обработки.

3.6. Предельные отклонения размеров, не ограниченных допусками: отверстий - по Н14, валов - по h14, прочих

3.7. Предельные отклонения размеров колец из профильного проката по 12 квалитету ГОСТ 25347.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан ЦКБА ЛенНПОА «Знамя труда» им. И.И. Лепсе

ИСПОЛНИТЕЛИ:

М.И. Власов, Р.И. Хасанов, В.В. Дмитриенко, В.С. Демина

2. Утвержден ЛенНПОА «Знамя труда» им. И.И. Лепсе и зарегистрирован за № 274 от 16.10.89 г.

3. Срок проверки - 1994 г., периодичность проверки - пять лет.

4. Взамен ОСТ 26-07-1109-74.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта, подпункта
ГОСТ 17711-80	п. 3.2
ГОСТ 15527-70	п. 3.2
ГОСТ 25347-82	п. 3.7
