УТВЕРЖДАЮ

Заместитель руководителя
организации п/я Г-4668

А.Б. Плейкин

«12» ноября 1981 г.





ОТРАСЛЕВОЙ СТАНДАРТ

Письмом организации от «12» ноября 1981 г. № 11-10-4/1442.

Несоблюдение стандарта преследуется по закону.

Настоящий стандарт распространяется на платы двухклеммные, предназначенные для комплектации электромагнитных приводов трубопроводной арматуры общепромышленного и специального назначения.

Стандарт устанавливает конструкцию, размеры, типы плат двухклеммных и технические требования к ним.

Стандарт распространяется на вновь проектируемую и модернизируемую арматуру.

1. КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Конструкция и размеры двухклеммных плат в зависимости от подсоединения питания электросети к выводным концам катушек электромагнитного привода подразделяются на два типа:

тип 1 - для подсоединения питания электросети непосредственно к катушке;

тип 2 - для подсоединения питания электросети к катушке через выпрямитель.

Типы и основные размеры должны соответствовать чертежу.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Платы двухклеммные должны быть изготовлены в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.

2.2. Токоведущие детали клеммных плат должны быть изготовлены из латуни марки ЛС 59-1 или Л-63 по ГОСТ 15527-70. Покрытие - оловянное по ГОСТ 9.306-85.

2.3. Основания клеммных плат должны быть изготовлены из материала марки АГ-4C ГОСТ 20437-75 или ДСВ-2-Р-2М ГОСТ 17478-72.

2.4. Основания клеммных плат, выполненные из прессматериала, должны быть без трещин, вздутий, пористости, сколов, царапин и облоя.

2.5. Металлические детали клеммных плат с нанесенными на них покрытиями должны быть без заусенцев, царапин и следов коррозии.

2.6. Неуказанные предельные отклонения размеров - по СТ СЭВ 144-75.

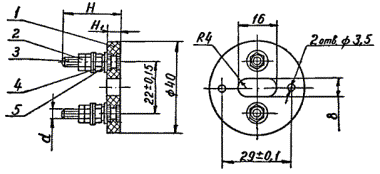

Тип 1

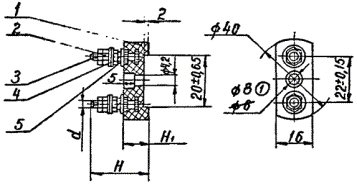

Тип 2

1 - основание; 2 - гайка ГОСТ 5927-70; 3 - клемма;
4 - шайба
ГОСТ 11371-78; 5 - шайба ГОСТ 6402-70

Обозначение

Размеры, мм

Сила тока, А, не более

Напряжение, В

Масса, кг, не более

d

H

H1

Тип 1-а

М4

25

5

20

до 440

0,032

Тип 1-б

М6

32

10

60

0,064

Тип 2

М4

29

10

20

0,030

2.7. Платы двухклеммные по степени защиты от соприкосновения и попадания посторонних тел, от проникновения воды должны соответствовать исполнению JP00 по ГОСТ 14254-80.

2.8. Клеммные платы должны быть приняты техническим контролем предприятия-изготовителя методом внешнего контроля и обмера.

Руководитель предприятия п/я Г-4745                                 С.И. Косых

Главный инженер                                                                   М.Г. Сарайлов

Главный инженер предприятия п/я А-7899                         О.Н. Шпаков

Заведующий отделом 161                                                      М.И. Власов

Заведующий отделом 138                                                      А.А. Мельникова

Руководитель темы зам. зав. отделом 138                           С.Х. Щучинский

Исполнители

Ведущий конструктор                                                            Л.И. Евстифеева

Ведущий конструктор                                                            Л.И. Резникова

СОГЛАСОВАНО



Вр. ИО старшего представителя

заказчика 1580

_________________ /Завикторин/

«20» окт. 1981 г.

Руководитель

организации п/я А-73

______________ А.М. Васильев

«12» ___11____ 1981 г.

ВРИО старшего представителя

заказчика 953

_________________ /Огорельцев/

«20» окт. 1981 г.

Зам. руководителя

организации п/я А-3398

_______________ А.А. Зак

«12» ___11____ 1981 г.
