ОТРАСЛЕВОЙ СТАНДАРТ
АРМАТУРА ТРУБОПРОВОДНАЯКЛАПАНЫ ПРЕДОХРАНИТЕЛЬНЫЕ УЗЕЛ СОЕДИНЕНИЯ ДИСКА С ДИСКОДЕРЖАТЕЛЕМ КОНСТРУКЦИЯ И РАЗМЕРЫ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ |
ОСТ 26-07-2033-81 Вводится впервые |
Письмом организации от «26» июня 1981 г. № 11-10-4/808 срок действия установлен с «01» 01 1983 г.
Настоящий стандарт устанавливает конструкции, геометрические размеры и технические требования узла соединения диска с диско-держателем в предохранительных клапанах Ру до 16,0 МПа (160 кгс/см2) и Ду от 15 до 200 мм включительно с уплотнительными материалами в затворе «фторопласт-металл» и «металл-металл» с подачей среды под золотник.
Стандарт не распространяется на предохранительные клапаны с подачей среды на золотник.
1. КОНСТРУКЦИЯ УЗЛА СОЕДИНЕНИЯ
1.1. Конструкция узла соединения диска с дискодержателем должна быть следующих типов:
Тип I - с кольцом по черт. 1 Ду от 25 до 200 мм на Ру до 16 МПа (160 кгс/см2).
Тип II - с резьбой по черт. 2 Ду 15 и 25 мм на Ру до 1,6 МПа (16 кгс/см2).

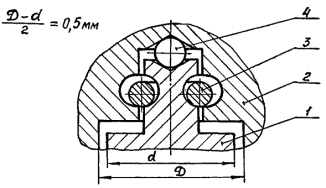

Тип I
1 - диск; 2 - дискодержатель; 3 - кольцо; 4 - шарик

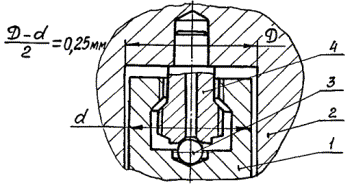

Тип II
1 - диск; 2 - дискодержатель; 3 - шарик; 4 - шток
2. КОНСТРУКЦИЯ И РАЗМЕРЫ СОЕДИНИТЕЛЬНОЙ ЧАСТИ ДИСКА

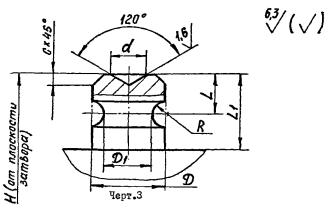

2.1. Конструкция и размеры соединительной части диска узла типа I должны соответствовать черт. 3 и табл. 1.
Размеры в мм
|
D (пред. откл. по h12) |
D1 |
d |
R |
L |
L1 |
Н* |
С |
|||
|
До 4,0 (40) |
Св. 4,0 (40) до 10,0 (100) вкл. |
Св. 10,0 (100) до 16,0 (160) |
||||||||
|
Условный проход Ду |
||||||||||
|
25; 32; 40 |
25; 32 |
25 |
10 |
8 |
8 |
1 |
3 |
7 |
14 |
0,5 |
|
40; 50; 80 |
40; 50 |
32; 40 |
12 |
10 |
10 |
1 |
3 |
8 |
18 |
0,5 |
|
80; 100; 150 |
- |
- |
22 |
20 |
18 |
1,5 |
5 |
11 |
24 |
1 |
|
- |
80; 100 |
50; 80 |
||||||||
|
100; 150; 200 |
150; 200 |
- |
28 |
24 |
22 |
2 |
7 |
15 |
30 |
1,5 |
* Размер рекомендуемый. Допускается изменение в меньшую сторону в соответствии с возможностями конкретной конструкции.
2.2. Конструкция и размера соединительной части диска узла типа II - по черт. 4.
* Размер, рекомендуемый. Допускается изменение в меньшую сторону в соответствии с возможностями конкретной конструкции.
** Размер обеспеч. инстр.
*** Размер для справок.
3. КОНСТРУКЦИЯ И РАЗМЕРЫ СОЕДИНИТЕЛЬНОЙ ЧАСТИ ДИСКОДЕРЖАТЕЛЯ

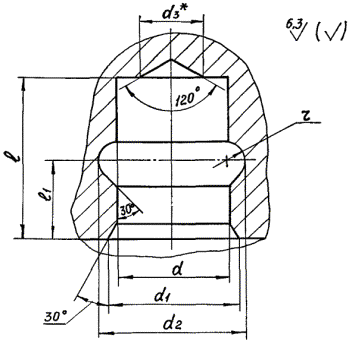

3.1. Конструкция и размеры соединительной части дискодержателя узла типа I должны соответствовать черт. 5 и табл. 2.
* Размер обеспеч. инстр.
Размеры в мм
|
d (пред. откл. по H12) |
d1 |
d2 |
d3 |
l |
l1 |
r |
|||
|
До 4,0 (40) |
Св. 4,0 (40) до 10,0 (100) вкл. |
Св. 10,0 (100) до 16,0 (160) |
|||||||
|
Условный проход Ду |
|||||||||
|
25; 32; 40 |
25; 32 |
25 |
11 |
12 |
12 |
8 |
7 |
3 |
1 |
|
40; 50; 80 |
40; 50 |
32; 40 |
13 |
14 |
14 |
10 |
10 |
3 |
1 |
|
80; 100; 150 |
- |
- |
23 |
24 |
24 |
18 |
10 |
4 |
1,5 |
|
- |
80; 100 |
50; 80 |
23 |
24 |
24 |
18 |
13 |
4 |
1,5 |
|
100; 150; 200 |
150; 200 |
- |
29 |
30 |
30 |
24 |
19 |
5 |
2 |

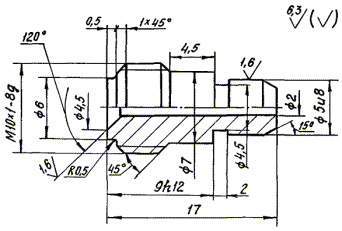

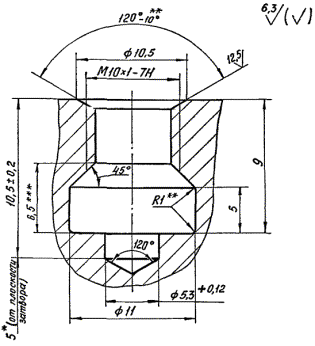

3.2. Конструкция и размеры соединительного гнезда дискодержателя и входящего в него штока узла типа II - по черт. 6 и 7.
Черт. 6
4. СОРТАМЕНТ ПРИМЕНЯЕМЫХ ШАРИКОВ
4.1. Сортамент шариков - по ГОСТ 3722-81 и ТУ 37.006.080-83.
Их применение должно соответствовать табл. 3.
Размеры в мм
|
Диаметр шарика, Дш |
|||
|
До 4,0 (40) |
Св. 4,0 (40) до 10,0 (100) вкл. |
Св. 10,0 (100) до 16,0 (160) |
|
|
Условный проход Ду |
|||
|
15; 25; 32; 40 |
25; 32 |
25 |
5 |
|
40; 50; 80 |
40; 50 |
32; 40 |
7,938 |
|
80; 100; 150 |
- |
- |
10 |
|
- |
80; 100 |
50; 80 |
12,7 |
|
100; 150; 200 |
150; 200 |
- |
17 |
5. КОНСТРУКЦИЯ И РАЗМЕРЫ СОЕДИНИТЕЛЬНОГО КОЛЬЦА

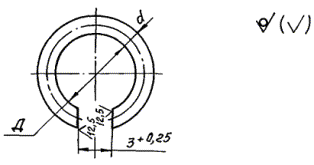

5.1. Конструкция и размеры соединительного кольца узла типа I должны соответствовать черт. 8 и табл. 4.
Размеры в мм
|
Д |
d |
|||
|
До 4,0 (40) |
Св. 4,0 (40) до 10,0 (100) вкл. |
Св. 10,0 (100) до 16,0 (160) |
||
|
Условный проход Ду |
||||
|
25; 32; 40 |
25; 32 |
25 |
9,1 |
1,2 |
|
40; 50; 80 |
40; 50 |
32; 40 |
11,1 |
|
|
80; 100; 150 |
80; 100 |
50; 80 |
20,5 |
1,5 |
|
100; 150; 200 |
150; 200 |
- |
25 |
2,5 |
6. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
6.1. Узлы соединения диска с дискодержателем должны изготавливаться в соответствии с требованиями настоящего стандарта по чертежам, утвержденным в установленном порядке.
6.2. Материалы узлов соединения диска с дискодержателем и антикоррозионные покрытия - в соответствии с указаниями конструкторской документации.
6.3. Соединительные кольца должны изготавливаться из проволоки Н-П по ГОСТ 18143-72.
6.4. Технические требования к шарикам - по ГОСТ 3722-81 или ТУ 37.006.080-83 для степени точности 60.
6.5. Неуказанные предельные отклонения размеров: отверстий Н14, валов
- h14, остальных -
.
6.6. Неуказанные предельные отклонения от соосности - по II степени точности ГОСТ 24643-81.
6.7. Допускаемая неплоскостность колец - не более 0,2 мм. Проверяется свободным прохождением кольца через щель-калибр.
6.8. Вмятины, рванины, выкрашивания и заусенцы на резьбовых поверхностях, препятствующие свинчиванию их с проходными калибрами, не допускаются.
6.9. Конструкция узла соединения диска с дискодержателем должна обеспечивать возможность захвата диска для его извлечения из дискодержателя без повреждения их поверхностей.
6.10. Допускается по согласованию с базовой организацией по стандартизации применение других конструкций соединения диска с дискодержателем по чертежам, утвержденным в установленном порядке.
Руководитель предприятия п/я Г-4745 С.И. Косых
Главный инженер М.Г. Сарайлов
Главный инженер предприятия п/я А-7899 О.Н. Шпаков
Заведующий отделом 161 М.И. Власов
Заведующий отделом 130 Н.И. Макаров
Руководитель темы
Зав. сектором отдела 130 Г.Г. Жибуртович
Исполнитель Ведущий конструктор отдела 130 Н.С. Александров
СОГЛАСОВАНО
|
Старший представитель заказчика № 1580 _______ Р.П. Окользин «04» июня 1981 г. |
Руководитель организации п/я А-7326 _______ А.М. Васильев «22» июня 1981 г. |
|
Заместитель руководителя _______ А.А. Зак «15» 6 1981 г. |
|
