ОТРАСЛЕВОЙ СТАНДАРТ

Ступицы и рукоятки клапанов.

Конструкция и основные размеры.

Технические требования.

ОСТ 26-07-2029-81

Вводится впервые

Письмом организации от «21» 04 1981 г.

11-10-4/465 срок действия установлен с «01» 01 1982 г.



Настоящий стандарт распространяется на ступицы и рукоятки клапанов специального назначения.

Стандарт устанавливает типы, размеры и технические требования, обязательные при новом проектировании и модернизации изделий.

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Ступицы должны изготавливаться двух исполнений:

исполнение 1 - с шестигранным отверстием;

исполнение 2 - с квадратным отверстием.

1.2. Конструкция и размеры ступиц должны соответствовать черт. 1 и табл. 1.

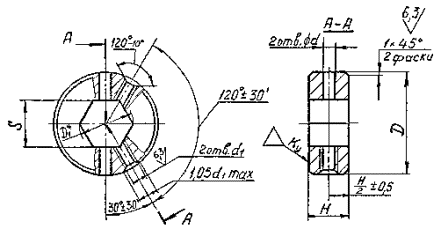

Исполнение 1

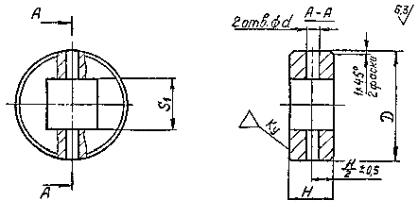

Исполнение 2

Черт. 1

Таблица 1

мм

D h14

H h14

S Н12

S1 H12

d H14

d1 - 7H

D1*

30

10

-

9

6

M6

-

40

15

-

14

-

17

-

18,9

19

-

21,1

50

20

-

27

10

M8

-

27

-

30,2

60

20

-

27

-

67

25

36

-

40,3

75

-

41

-

46

-

51,6

* Размер для справок

1.3. Конструкция и размеры рукояток должны соответствовать черт. 2 и табл. 2.

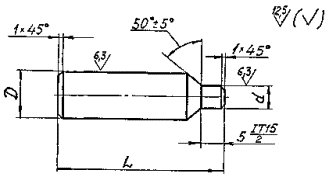

Черт. 2

Таблица 2

мм

L

D h14

d h14

20

10

6

30

40

50

60

67

80

90

100

15

120

140

160

170

180

200

220

20

10

240

250

280

300

320

360

25

380

400

500

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ступицы и рукоятки должны изготавливаться в соответствии с требованиями настоящего стандарта по чертежам, утвержденным в установленном порядке.

2.2. Ступицы и рукоятки должны изготавливаться из следующих материалов:

а) сталь 20, ГОСТ 1050-74;

б) сталь марок 14Х17Н2, 12Х18Н9Т, ГОСТ 5632-72.

При изготовлении ступиц и рукояток из стали 14Х17Н2 заготовки должны быть испытаны по группе II ОСТ 26-07-1419-76, термообработаны по ОСТ 26-07-1237-75, HRC20 ... 29; из стали 12Х18Н9Т - по группе I ОСТ 26-07-1419-76, термообработаны по ОСТ 26-07-1237-75.

Допускается применение других марок материалов, не уступающих по своим механическим и антикоррозионным свойствам маркам материалов, указанных в настоящем стандарте, а также изготовление из проката без дополнительной обработки по диаметру «D».

Допускается изготовление рукояток и ступиц из цельной заготовки механической обработкой или точным литьем при длине рукоятки в сборе до 150 мм.

Допускается изготовление ступиц и рукояток методом точного литья по выплавляемым моделям. Требования к отливкам - по ГОСТ 2176-77.

2.3. Неуказанные предельные отклонения формы и расположения обрабатываемых поверхностей не должны превышать величины допуска на размер или на расстояние между поверхностями (осями).

Сопряжения поверхностей могут быть выполнены радиусами, равными радиусу притупления инструмента.

Предельные отклонения на несоосность и несимметричность - по 12 степени точности ГОСТ 24643-81.

2.4. Поверхности ступиц и рукояток не должны иметь забоин, царапин и заусенцев.

2.5. В технически обоснованных случаях допускается по согласованию с базовой организацией по стандартизации применение других конструкций ступиц и рукояток.
