Сталь и чугун

ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ НИКЕЛЯ,
МЕДИ И КОБАЛЬТА.
СПЕКТРОМЕТРИЧЕСКИЙ МЕТОД АТОМНОЙ
ЭМИССИИ С ИНДУКТИВНО СВЯЗАННОЙ
ПЛАЗМОЙ

Часть 3

ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ МЕДИ

ISO 13898-3:1997
Steel and iron - Determination of nickel, copper and
cobalt contents - Inductively coupled plasma atomic emission
spectrometric method - Part 3: Determination of copper content
(IDT)





Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 145 «Методы контроля металлопродукции»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 июня 2007 г. № 145-ст

3 Настоящий стандарт идентичен международному стандарту ИСО 13898-3:1997 «Сталь и чугун. Определение содержания никеля, меди и кобальта. Спектрометрический метод атомной эмиссии с индуктивно связанной плазмой. Часть 3. Определение содержания меди» (ISO 13898-3:1997 «Steel and iron - Determination of nickel, copper and cobalt contents - Inductively coupled plasma atomic emission spectrometric method - Part 3: Determination of copper content»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении С

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

ГОСТ Р ИСО 13898-3-2007

Сталь и чугун

ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ НИКЕЛЯ, МЕДИ И КОБАЛЬТА.
СПЕКТРОМЕТРИЧЕСКИЙ МЕТОД АТОМНОЙ ЭМИССИИ С ИНДУКТИВНО СВЯЗАННОЙ ПЛАЗМОЙ

Часть 3

ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ МЕДИ

Steel and iron. Determination of nickel, copper and cobalt contents. Inductively coupled plasma atomic emission
spectrometric method. Part 3. Determination of copper content

1 Область применения

Настоящий стандарт устанавливает спектрометрический атомно-эмиссионный с индуктивно связанной плазмой метод определения меди в нелегированных сталях и чугунах.

Метод применим для определения массовой доли меди в диапазоне 0,001 % - 0,40 %.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:

ИСО 5725-1:2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения

ИСО 5725-2:2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений

ИСО 5725-3:2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 3. Промежуточные показатели прецизионности стандартного метода измерений

ИСО 13898-1:1997 Сталь и чугун. Определение содержания никеля, меди и кобальта. Спектрометрический метод атомной эмиссии с индуктивно связанной плазмой. Часть 1. Общие требования и отбор проб

ИСО 14284:1996 Сталь и чугун. Отбор и подготовка проб для химического анализа

3 Общие требования

Общие требования - по ИСО 13898-1.

4 Реактивы и растворы

Если нет других указаний, используют реактивы установленной аналитической степени чистоты, дистиллированную воду, дополнительно очищенную перегонкой или другим способом.

Дополнительные требования к реактивам - по ИСО 13898-1.

4.1 Стандартные растворы меди

4.1.1 Основной раствор - 0,80 г/дм³ меди.

Приготовление стандартного раствора: навеску из металлической меди массой 0,8000 г, взятую с точностью до 0,1 мг и чистотой более 99,99 %, помещают в стакан вместимостью 200 см³. Добавляют 50 см³ азотной кислоты (ИСО 13898-1, 4.3), закрывают часовым стеклом, плавно нагревают до растворения. Охлаждают до комнатной температуры, переносят в мерную колбу вместимостью 1000 см³, после чего доводят до метки водой и перемешивают.

1 см³ стандартного раствора содержит 0,80 мг меди.

4.1.2 Стандартный раствор А, соответствующий 0,08 г/дм³ меди: 20,0 см³ стандартного раствора меди (4.1.1) переносят в мерную колбу вместимостью 200 см³, доводят до метки водой и перемешивают.

Стандартный раствор А готовят непосредственно перед применением. 1 см³ стандартного раствора А содержит 0,08 мг меди.

4.1.3 Стандартный раствор В, соответствующий 0,016 г/дм³ меди: 10,0 см³ основного раствора меди (4.1.1) переносят в мерную колбу вместимостью 500 см³, доводят до метки водой и перемешивают.

Стандартный раствор В готовят непосредственно перед применением. 1 см³ стандартного раствора В содержит 0,016 мг меди.

Если градуировочный график получается нелинейным, может быть использована дополнительная серия градуировочных растворов.

5 Аппаратура

Аппаратура должна соответствовать ИСО 13898-1.

6 Отбор проб

Отбор проб - по ИСО 14284.

7 Подготовка и проведение анализа

7.1 Навеску массой 1,000 г взвешивают с точностью до 1 мг.

7.2 Контрольный опыт, соответствующий образцу с нулевым содержанием меди, проводят по ИСО 13898-1, 7.2.

7.3 Проведение анализа

7.3.1 Приготовление раствора пробы проводят по ИСО 13898-1, 7.3.1.

7.3.2 Приготовление градуировочных растворов

Вносят в шесть химических стаканов вместимостью 200 см³ каждый по (1,00 ± 0,001) г чистого железа (ИСО 13898-1, 4.1), добавляют в каждый из них 10 см³ азотной кислоты (ИСО 13898-1, 4.3), накрывают часовым стеклом и медленно нагревают до прекращения бурного выделения паров. Добавляют 10 см³ соляной кислоты (ИСО 13898-1, 4.2) и продолжают нагревание до полного растворения. Охлаждают до комнатной температуры и количественно переносят раствор в шесть мерных колб вместимостью 200 см³ каждая, предварительно ополаскивая их минимальным количеством воды. Используя пипетку или бюретку, добавляют в мерные колбы стандартный раствор меди А (4.1.2), объемы которого указаны в таблице 1.

Таблица 1 - Массовая доля меди от 0,001 % до 0,40 %

Если градуировочный график окажется нелинейным, может быть использована дополнительная градуировочная серия растворов (например, из таблиц 2 и 3). Если применяют методику внутреннего стандарта, то добавляют 2 см³ раствора внутреннего стандарта со скандием (ИСО 13898-1, 4.4) или 10 см³ раствора внутреннего стандарта с иттрием (ИСО 13898-1, 4.5). Доводят до метки водой и перемешивают.

Таблица 2 - Массовая доля меди менее 0,008 %

Таблица 3 - Массовая доля меди от 0,008 % до 0,080 %

7.4 Спектрометрические измерения

7.4.1 Оптимизация прибора

Выполняют операции по ИСО 13898-1, 7.4.1.

7.4.2 Измерение интенсивности излучения

Выполняют операции по ИСО 13898-1, 7.4.2.

7.4.3 Подготовка градуировочного графика

Выполняют операции по ИСО 13898-1, 7.4.3.

8 Определение результатов

8.1 Выполняют операции по ИСО 13898-1, 8.1.

За результат анализа пробы принимают среднеарифметическое значение результатов двух параллельных определений, если расхождения между ними не превышают значений допускаемых расхождений, приведенных в таблице 4 или рассчитанных по графику, приведенному в приложении В.

Таблица 4

В процентах

8.2 Прецизионность

Плановые испытания настоящего метода проводились в 26 лабораториях 12 стран. Анализировались 11 образцов с содержанием меди в указанном диапазоне. В каждой лаборатории выполнялись по три определения в каждом образце (см. примечания 1 и 2 настоящего подраздела). Использованные образцы приведены в таблице А.1 (приложение А).

Полученные результаты обрабатывались статистически в соответствии с ИСО 5725-1, ИСО 5725-2, ИСО 5725-3 с использованием данных анализа указанных образцов, содержащих 11 уровней содержания меди в пределах рабочего диапазона.

Полученные данные показали наличие логарифмической зависимости между массовой долей меди и пределом повторяемости (сходимости) r результатов анализа, а также показателями предела воспроизводимости R и предела промежуточной прецизионности Rw (см. примечание 3 настоящего подраздела), что приведено в таблице 4. Дополнительная информация по международным испытаниям приведена в приложении А.

Графическое представление данных приведено в приложении В.

Примечания

1 Два из трех определений были проведены при условиях повторяемости, указанных в ИСО 5725-1, т.е. одним оператором, на одной аппаратуре, при идентичных рабочих условиях, при одной калибровке и в течение минимального периода времени.

2 Третье определение было выполнено в другое время (в другой день) тем же оператором, который выполнял определения, указанные в примечании 1, с использованием той же аппаратуры при новой калибровке.

3 По результатам, полученным в первый день, были рассчитаны по ИСО 5725-2 предел повторяемости (сходимости) r и предел воспроизводимости R. По первому результату, полученному в первый день, и результату, полученному во второй день, был рассчитан по ИСО 5725-3 внутрилабораторный предел промежуточной прецизионности Rw.

9 Протокол испытания

Протокол испытания - по ИСО 13898-1, раздел 9.

Приложение А
(справочное)

Дополнительная информация по международным испытаниям

Данные по повторяемости (сходимости) и воспроизводимости, приведенные в таблице 4, были получены, исходя из результатов международных аналитических испытаний, выполненных на девяти образцах стали и одном образце чугуна при участии 26 лабораторий.

Анализируемые образцы представлены в таблице А.1.

Таблица А.1

В процентах

Приложение B
(справочное)

Графическое представление данных по прецизионности

lg r = 0,5309 lg - 2,2094;

lg R = 0,6816 lg - 1,5888;

lg Rw = 0,5374 lg - 2,0003,

где  - среднее значение массовой доли меди, полученное в течение одного дня, %;

 - среднее значение массовой доли меди с учетом данных различных дней, %.

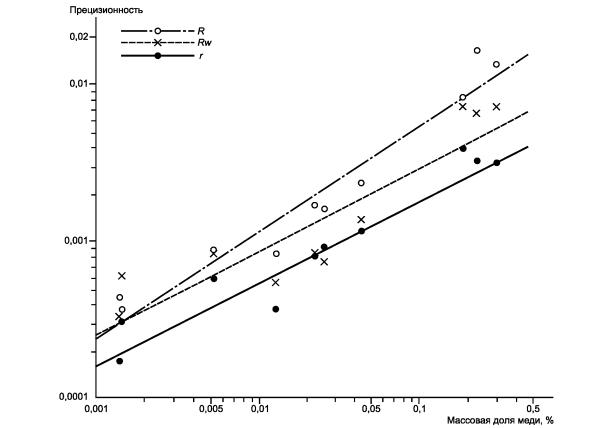

Рисунок B.1 - Логарифмическая зависимость между массовой долей меди  и пределом повторяемости r или пределом воспроизводимости R и пределом промежуточной прецизионности Rw

Приложение С
(справочное)

Сведения о соответствии национальных стандартов Российской Федерации
ссылочным международным стандартам

Таблица С.1
