ТЕРРИТОРИАЛЬНЫЕ МЕТОДИЧЕСКИЕ ДОКУМЕНТЫ

МЕТОДИКА ОЦЕНКИ ХАРАКТЕРИСТИК МОРОЗООПАСНЫХ СВОЙСТВ ГРУНТОВ В СТРОИТЕЛЬСТВЕ САНКТ-ПЕТЕРБУРГА

1 Общие положения

1.1 Настоящая Методика, составленная в развитии ТСН 50-302-2004 Санкт-Петербург, СНиП 2.02.01, СНиП 3.02.01, других нормативных документов, не отменяет и не входит в противоречие с действующими строительными нормами и правилами.

1.2 Целью Методики является геокриологическое обеспечение проектных, конструктивных и технологических решений по устройству оснований и фундаментов в условиях пучинистых при промерзании грунтов (морозоопасных).

1.3 Геокриологическое обеспечение включает определение расчетными методами следующих характеристик морозоопасных свойств грунтов:

- относительную (ef) и абсолютную (ff) величины деформаций морозного пучения грунтов и оснований;

- давление морозного пучения (рfh), нормального к подошве фундамента или иной конструкции, взаимодействующей с промерзающим грунтом;

- удельного значения (tfh) касательной силы морозного пучения, действующей вдоль боковой поверхности фундамента или стены, заглубленной в грунт;

- предельного сопротивления сдвигу оттаивающего грунта (tfh.u);

- угла внутреннего трения оттаивающего грунта (jth) сезоннопромерзающего слоя;

- удельного сцепления оттаивающего грунта (сth) сезоннопромерзающего слоя.

1.4 Перечисленные характеристики используются при разработке проекта малозаглубленных и поверхностных фундаментов легких зданий и сооружений, а также при составлении проекта производства работ (ППР) по устройству фундаментов с целью принятия инженерных решений по:

- обеспечению устойчивости откосов котлованов или креплений их стенок в процессе промерзания и последующего оттаивания грунтов;

- установлению несущей способности и темпов нагружения оттаявшего естественным или искусственным путем грунтов основания;

- обеспечению устойчивости и надежности фундаментов и подземных конструкций при возведении их в зимних условиях;

- оценке морозоопасных свойств сезоннопромерзающих или искусственно замораживаемых грунтов при изменении гидрологических условий площадки строительства.

1.5 Инженерно-геокриологическое обоснование условий строительных площадок в связи с необходимостью учета морозоопасных свойств грунтов при проектировании и устройстве оснований и фундаментов в условиях пучинистых при промерзании грунтов отвечает требованиям 14* СНиП 2.02.01, 1.1 СНиП 3.02.01 и направлено на реализацию требований ТСН 50-302-2004 Санкт-Петербург по обеспечению высокого качества работ и повышения надежности строящихся и реконструируемых зданий и сооружений.

1.6 Для оценки значений характеристик морозоопасных свойств грунтов исходными данными являются:

- природная влажность w и плотность r грунта до промерзания;

- угол внутреннего трения j и удельное сцепление с грунта до промерзания;

- расстояние от границы сезонного промерзания до уровня подземных вод z;

- максимальное значение этого расстояния zmax, при котором можно не учитывать влияние подземных вод на интенсивность морозного пучения грунта;

- величина среднего напряжения s в слое промерзающего грунта, если поверхность слоя испытывает внешнее давление р;

- глубина сезонного промерзания грунта.

1.7 В соответствии со СНиП 2.02.01 расчетные значения характеристик морозоопасных свойств грунтов X определяются по формуле

X = Xn/gg,                                                                 (1.1)

где Хn - нормативное значение данной характеристики, определяемой в соответствии с настоящей Методикой;

gg - коэффициент надежности по грунту, принимаемый со следующими значениями (СНиП 2.02.01) в расчетах оснований по деформациям gg = 1; в расчетах оснований по несущей способности: для угла внутреннего трения gg(c) = 1,15, для удельного сцепления gg(c) = 1,50.

1.8 Нормативная глубина промерзания грунтов dfh в Санкт-Петербурге принимается для глин и суглинков dfh = 1,2 м; супесей, песков мелких и пылеватых dfh = 1,45 м; песков крупных и средней крупности dfh = 1,55 м; крупнообломочных грунтов dfh = 1,75 м. Значение dfh для грунтов неоднородного сложения определяется как средневзвешенная величина.

2 Нормативные ссылки

В настоящем документе приведены ссылки на следующие нормативные документы:

ГОСТ 25100-95                Грунты. Классификация

СНиП 2.02.01-83*           Основания зданий и сооружений

СНиП 2.02.04-88             Основания и фундаменты на вечномерзлых грунтах

СНиП 3.02.01-87             Земляные сооружения, основания и фундаменты

ТСН 50-302-2004 Санкт-Петербург  Проектирование фундаментов зданий и сооружений в Санкт-Петербурге

3 Определение характеристик деформаций и сил морозного пучения грунтов и промерзающих оснований

3.1 Величина относительной деформации морозного пучения (коэффициент морозного пучения) промерзающего слоя глинистого грунта при ненагруженной его поверхности в естественных условиях для случая отсутствия подземных вод или их глубокого расположения определяется по формуле

ef = [aw(rd/rw) - b]gт,                                                      (3.1)

где ef - коэффициент морозного пучения грунта, доли единицы;

w - природная влажность грунта перед его промерзанием, доли единицы;

rd = r/(1 + w) - плотность скелета грунта при его естественной (природной) плотности r, кг/м3;

rw - плотность воды, находящейся в порах грунта, rw = 1000 кг/м3;

gт - коэффициент, учитывающий влияние скорости и продолжительности промерзания грунта в районе строительства, для Санкт-Петербурга;

a и b - параметры пучинистых свойств грунтов, определяемые по таблице 3.1 в зависимости от вида глинистого грунта, величины числа пластичности Ip и значения влажности грунта на границе текучести wL.

3.2 Коэффициент морозного пучения слоя глинистого грунта основания, воспринимающего внешнее давление от сооружения ef.p при отсутствии подземных вод или их глубокого расположения определяется по формуле

ef.p = [aw×(rd/rw) - b - ψs]gт,                                              (3.2)

Здесь помимо величин, указанных в 3.1, s - среднее дополнительное вертикальное напряжение в промерзающем слое грунта, МПа;

ψ - параметр, учитывающий влияние внешнего давления на интенсивность морозного пучения грунта, МПа-1, определяется по таблице 3.1.

3.3 Коэффициент морозного пучения слоя глинистого грунта при отсутствии на его поверхности нагрузки в условиях близкого расположения уровня подземных вод у границы промерзания определяется по формуле

ef = [aw(rd/rw) - b]gтχ.                                                 (3.3)

Здесь помимо величин, указанных в 3.1, χ - коэффициент, учитывающий влияние подземных вод на интенсивность процесса миграции влаги и морозного пучения, определяемый по формуле:

χ = (zmax + dws)/(z + dws),                                                 (3.4)

где z - расстояние от границы сезонного промерзания до уровня подземных вод, м;

zmax - тоже, когда влияние подземных вод можно не учитывать (z ³ zmax), устанавливается в зависимости от вида грунта по таблице 3.2;

dws - глубина зоны всасывания, в пределах которой происходит миграция влаги к границе промерзания, равная 0,30 м.

3.4 Коэффициент морозного пучения слоя глинистого грунта основания, воспринимающего внешнее давление от сооружения ef.p в условиях близкого расположения уровня подземных вод у границы промерзания, определяется по формуле

ef.p = [aw(rd/rw) - b - ψs]gтχ,                                                (3.5)

В формулу (3.5) входят величины, обозначение которых приведено выше.

3.5 Коэффициент морозного пучения слоя песка крупного или средней крупности при невозможности отжатия влаги от границы промерзания определяется по формуле

ef = 0,09Srе(rd/rs),                                                        (3.6)

где rs - плотность минеральных частиц, величина которой может быть принята равной 2650 кг/м3;

Sr = wrs/еrw - степень влажности песка перед промерзанием, доли единицы;

е = (rs - rd)/rd - коэффициент пористости песка, доли единицы;

обозначение остальных величин указано выше.

В условиях промерзания крупных и средней крупности песков с отжатием воды от фронта промерзания коэффициент морозного пучения может быть менее 0,01 (таблица Б.27 ГОСТ 25100).

3.6 Коэффициент морозного пучения слоя пылеватого и мелкого песка определяется по формуле

ef = 0,09Sre(rd/rs)χ,                                                     (3.7)

Здесь, помимо величин, входящих в формулу (3.6), χ - коэффициент, учитывающий влияние подземных вод на интенсивность морозного пучения песков в следствие миграции влаги к границе промерзания, определяемый из выражения (3.4). Глубина зоны всасывания dws принимается равной 0,4 м, а zmax - по таблице 3.2 в зависимости от разновидности песков.

3.7 Величина абсолютной деформации морозного пучения ff (величина пучения) слоя грунта при отсутствии на его поверхность внешней нагрузки определяется из выражения

ff = efdf,                                                                  (3.8)

где ef - коэффициент морозного пучения слоя грунта при ненагруженной поверхности, величина которого определяется по формулам (3.1) или (3.3) в зависимости от положения уровня подземных вод, доли единицы;

df - глубина промерзания грунта, м.

3.8 Величина абсолютной деформации морозного пучения ff.p грунта основания в пределах сжимаемой толщи (при местной нагрузке на основание) определяется по формуле

ff.p = ef.phf,                                                                  (3.9)

где ef.p - средневзвешенное значение коэффициента морозного пучения грунта, определяемое по формуле (3.2) с учетом средней величины дополнительного напряжения в промерзшем слое грунта толщиной hf.

3.9 Величина максимального значения нормального давления морозного пучения глинистого грунта по подошве фундамента или к поверхности иной конструкции, определяется по формуле

pf.p,max = [aw(pd/pw) - b]/ψ,                                             (3.10)

где pf.p,max - максимальное значение удельного нормального давления морозного пучения грунта, МПа; остальные значения указаны выше.

Величина удельного нормального давления морозного пучения песка пылеватого и мелкого может быть вычислена по формуле

rf.p,max = [0,09Sre(rd/rs)]/ψ,                                            (3.11)

где помимо величин, входящих в формулу (3.6), ψ - коэффициент, величина которого принимается для песка пылеватого 0,042, а для мелкого песка - 0,049.

Величина удельного давления морозного пучения рfh зависит от степени ограничения деформации морозного пучения промерзающего слоя грунта. При свободном перемещении ненагруженной поверхности промерзающего грунта ff.o значение рfh можно принять равным нулю. В условиях полного исключения деформации морозного пучения (ff.p = 0) величина рfh будет максимальной (рfh.max). В случае частичного ограничения деформации пучения (ff.o - sk) за счет податливости системы «основание - сооружение» удельное нормальное давление морозного пучения рfh будет определяться пропорционально степени стеснения (ограничения) возможного деформирования промерзания слоя грунта (рисунок 3.1).

3.10 Величина удельной касательной силы морозного пучения определяется в соответствии с рекомендациями СНиП 2.02.04 и рекомендациями проф. Далматова Б.И. для условий Санкт-Петербурга - таблица 3.3.

Таблица 3.1 - Значения параметров пучинистых свойств глинистых грунтов a, b и ψ

Наименование грунта и число пластичности

Влажность грунта на границе текучести, wL, доли единицы

Параметры

a

b

ψ

Супеси 0,02 < Ip £ 0,07

0,15

0,216

0,025

0,028

0,25

0,174

0,037

0,029

0,33

0,155

0,043

0,030

Супеси пылеватые 0,02 < Ip £ 0,07

0,15

0,302

0,041

0,034

0,25

0,245

0,058

0,035

0,33

0,228

0,071

0,036

Суглинки 0,07 < Ip £ 0,17

0,20

0,310

0,048

0,050

0,30

0,242

0,054

0,052

0,40

0,202

0,056

0,054

0,50

0,168

0,058

0,056

Суглинки пылеватые 0,07 < Ip £ 0,13

0,20

0,268

0,029

0,056

0,30

0,237

0,046

0,058

0,40

0,224

0,062

0,060

0,50

0,206

0,070

0,062

Суглинки пылеватые 0,13 < Ip £ 0,17

0,20

0,234

0,015

0,059

0,30

0,199

0,026

0,061

0,40

0,189

0,039

0,064

0,50

0,184

0,050

0,068

Глины Ip > 0,17

0,25

0,176

0,017

0,050

0,35

0,149

0,021

0,052

0,45

0,141

0,029

0,054

0,55

0,134

0,035

0,056

0,65

0,131

0,040

0,058

Таблица 3.2 - Значение zmax

Наименование грунта

Значение zmax, м

Глины с монтмориллонитовой и иллитовой основой

3,5

Глины с каолинитовой основой

2,5

Суглинки пылеватые с Iр > 0,13

2,5

Суглинки с Iр > 0,13

2,0

Суглинки пылеватые с Iр £ 0,13

2,0

Суглинки с Iр £ 0,13

1,8

Супеси пылеватые с Ip > 0,02

1,5

Супеси с Iр > 0,02

1,3

Супеси с Iр £ 0,02, пески пылеватые

1,0

Пески мелкие

0,8

Описание: 1

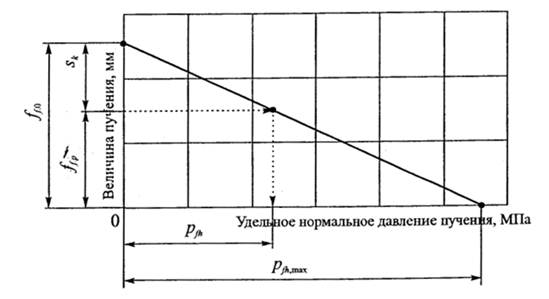

Рисунок 3.1 К определению величины удельного давления морозного пучения pfh путем расчета по формуле (2.8) с учетом допустимого (возможного) перемещения фундамента на величину ff.p

Таблица 3.3 - Значение удельной касательной силы морозного пучения грунтов

Виды грунтов и их состояние

Коэффициент морозного пучения в рассматриваемых условиях ef, доли единицы

Значение удельной касательной силы пучения tfh, кПа

Глинистые грунты при показателе текучести IL > 0,50; пески мелкие и пылеватые при степени влажности Sr > 0,95

ef > 0,7

120

Глинистые грунты при 0,25 < IL £ 0,50; пески мелкие и пылеватые при Sr £ 0,95; крупнообломочные грунты с пучинистым заполнителем свыше 30 %

0,035 £ ef £ 0,07

90

Глинистые грунты при IL £ 0,25; пески мелкие и пылеватые при 0,6 < Sr £ 0,95; крупнообломочные грунты с пучинистым заполнителем от 10 до 30 %

0,01 £ ef £ 0,035

70

Приведенные в таблице 3.3 значения tth относятся к бетонному фундаменту с гладкой поверхностью. При шероховатой поверхности бетона: с выступами до 5 мм и с выступами до 20 мм значения tfh следует умножить на коэффициент gaf, соответственно gaf = 1,15 и gaf = 1,30. Для фундаментов из других материалов tth следует умножить на коэффициенты gaf: для деревянных поверхностей, необработанных масляными антисептиками gaf = 1,0; для деревянных поверхностей обработанных масляными антисептиками gaf = 0,9; для металлических поверхностей из прокатной стали gaf = 0,7.

4 Определение характеристик прочности оттаивающих грунтов и устойчивости оснований

4.1 Предельное сопротивление оттаивающих глинистых грунтов сдвигу (tth.u) после их промерзания существенно снижается по сравнению с предельным сопротивлением сдвигу тех же грунтов до промерзания (tu). Между этими величинами существует закономерная связь, которую можно представить в виде выражения

tth.u = tu(a - bwv),                                                       (4.1)

где а и b - параметры, зависящие от вида, состава грунта и условий его промерзания;

wv - объемная влажность оттаивающего грунта.

На основании зависимости (4.1) разработана методика определения величины угла внутреннего трения jth и удельного сцепления сth оттаивающего грунта путем уменьшения аналогичных характеристик грунтов до промерзания (j и с) за счет следующих коэффициентов:

jth = j/gg(j)thgm.f и cth = c/gg(c)thgm.f                                          (4.2)

где gg(j)th - коэффициент надежности по грунту при его оттаивании для угла внутреннего трения, определяется по таблице 4.1;

gg(c)th - коэффициент надежности по грунту при его оттаивании для удельного сцепления, определяется по таблице 4.2;

gm.f - коэффициент, учитывающий влияние интенсивности миграции влаги и морозного пучения грунта на формирование посткриогенной структуры оттаивающего грунта и его прочностные свойства, определяется по таблице 4.3.

4.2 Показатели прочностных свойств оттаивающих водонасыщенных песчаных грунтов в порядке первого приближения можно определить по формулам

jth = j/h и cth = с/(g(c)thm.f)                                             (4.3)

где h - коэффициент надежности по грунту, учитывающий снижение угла внутреннего трения обусловленное формированием посткриогенной структуры песков, определяемый по таблице 4.4;

g(c)th и m.f - понижающие коэффициенты принимаемые как для супесей по таблице 4.2 и 4.3.

4.3 Величина предельного сопротивления оттаивающего грунта сдвигу по всем поверхностям скольжения определяется из выражения

tth.u = pthtgjth + cth,                                                      (4.4)

где рth - нормальное напряжение по поверхности скольжения, кПа;

jth и cth - вычисляются по формулам (4.2).

Таблица 4.1 - Значения коэффициентов gg(j)th

Наименование грунтов

Коэффициенты gg(j)th для грунтов с показателем IL равным

0 £ IL £ 0,25

0,25 < IL £ 0,5

0,5 < IL £ 0,75

IL > 0,75

Глины

1,05

1,15

1,20

1,05

Суглинки

1,10

1,25

1,25

1,10

Супеси

1,02

1,10

1,10

1,05

Таблица 4.2 - Значения коэффициентов gg(c)th

Наименование грунтов

Коэффициенты gg(c)th для грунтов с показателем IL равным

0 £ IL £ 0,25

0,25 < IL £ 0,5

0,5 < IL £ 0,75

IL > 0,75

Глины

1,20

1,40

1,60

1,30

Суглинки

1,15

1,35

1,50

1,20

Супеси

1,10

1,20

1,30

1,10

Таблица 4.3 - Значения коэффициентов gm.f в зависимости от их пучинистости (ef)

Коэффициенты морозного пучения ef, доли единицы

Коэффициенты gm.f

ef £ 0,01

1,00

0,01 < ef £ 0,03

1,15

0,03 < ef £ 0,07

1,30

0,07 < ef £ 0,10

1,50

ef > 0,10

1,80

4.4 Расчетное сопротивление оттаивающего грунта основания определяется по формуле 7 СНиП 2.02.01 с использованием значений jth и сth.

4.5 Несущая способность оттаивающих оснований также определяется на основании этих же значений характеристик прочностных свойств по 2.57 - 2.66 СНиП 2.02.01.

4.6 Устойчивость оттаивающих откосов, давление оттаивающего грунта на ограждения рассчитывается известными методами с использованием значений характеристик прочностных свойств грунтов при их оттаивании, установленным по изложенной выше методике.

5 Числовой пример определения характеристик морозоопасных свойств глинистого грунта

Грунт - суглинок, плотность которого r = 2000 кг/м3, естественная влажность w = 0,25; влажность на границе текучести и раскатывания wL = 0,30 и wp = 0,15; показатель текучести IL = 0,67; число пластичности Ip = 0,15; плотность скелета (сухого грунта) rd = 1600 кг/м3; угол внутреннего трения j = 19° и удельное сцепление с = 25,0 кПа. Глубина промерзания суглинка df = 1,2 м.

Таблица 4.4 - Значение коэффициента h

Наименование песчаных грунтов

Коэффициент надежности h оттаивающих песков при плотности их сложения

Плотное

Средней плотности

Рыхлое

Крупные

1,05

1,10

1,15

Средней крупности

1,15

1,20

1,25

Мелкие

1,20

1,25

1,35

Пылеватые

1,25

1,30

1,45

Рассматриваются два условия промерзания:

I условие - при отсутствии подземных вод (или расположении их уровня ниже границы промерзания на z ³ zmax).

Для рассматриваемых условий gт = 1,2; χ = 1,0. Параметры пучинистых свойств грунтов определяются по таблице 3.1: a = 0,242; b = 0,054; ψ = 0,052.

1. Коэффициент морозного пучения суглинка определяется по формуле (3.1):

ef = [aw(rd/rw) - b]gт = [0,242×0,25(1600/1000) - 0,054]×1,2 = 0,051.

2. Величина морозного пучения суглинка при глубине промерзания df = 1,2 м определяется по формуле (3.6):

ff = ef×df = 0,051×1,2 = 0,061 м = 6,1 см.

3. При среднем напряжении в промерзающем слое 0,15 МПа (150 кПа), вызванном внешней нагрузкой, коэффициент морозного пучения суглинка составит (формула 3.2)

ef.p = [aw(rd/rw) - b - ψs]gт = [0,242×0,25(1600/1000) - 0,054 - 0,052×0,15]×1,2 = 0,042.

4. Максимальная величина удельного нормального давления морозного пучения вычисляется по формуле (3.8)

pf.p,max = [aw(rd/rw) - b]/ψ = [0,242×0,25(1600/1000) - 0,054]/0,052 = 0,94 МПа = 940 кПа = 9,4 кгс/см2.

5. Величина удельной касательной силы морозного пучения суглинка при показателе текучести IL = 0,67 и коэффициенте морозного пучения ef = 0,051 согласно таблице 3.3 равна tth = 120 кПа, как максимальное значение по одному из двух признаков.

6. Величина угла внутреннего трения при оттаивании промерзшего суглинка вычисляется по формуле (4.2) и в соответствии с данными таблицы 4.1 и таблицы 4.3

jth = j/gg(j)thgm.f = 19/1,25×1,3 = 12°.

7. Величина удельного сцепления при оттаивании промерзшего суглинка вычисляется по формуле (4.2) и согласно данным таблицы 4.2 и таблицы 4.3

cth = c/gg(c)th = 25/1,5×1,3 = 13 кПа.

II условие - при расположении уровня подземных вод на глубине z = 1,0 м ниже границы промерзания.

Согласно данным таблицы 3.2 zmax = 2,0 м. Величина коэффициента

χ = (zmax + dws)/(z + dws) = (2 + 0,3)/(1 + 0,3) = 1,77.

8. Коэффициент морозного пучения суглинка определяется по формуле (3.3)

ef = [aw(rd/rw) - b]gтχ = [0,242×0,25(1600/1000) - 0,054]×1,2×1,77 = 0,09.

9. Величина морозного пучения суглинка при глубине промерзания df = 1,2 м определяется по формуле (3.6)

ff = efdf = 0,09×1,2 = 0,108 м = 10,8 см.

10. При среднем напряжении 0,15 МПа в промерзшем слое коэффициент морозного пучения суглинка составляет (формула 3.5)

ef.p = [aw(rd/rw) - b - ψs]gтχ = [2,42×0,25(1600/1000) - 0,054 - 0,052×0,15]×1,2×1,77 = 0,07.

11. Величина угла внутреннего трения при оттаивании промерзшего суглинка для рассматриваемых условий (ef = 0,09) составит (таблица 4.1 и таблица 4.3)

jth = j/gg(j)thgm.f = 19/1,25×1,5 = 10°.

12. Величина удельного сцепления при оттаивании промерзшего суглинка для рассматриваемых условий (ef = 0,09) составит (таблица 4.2 и таблица 4.3)

сth = с/gg(c)thgm.f = 25/1,5×1.5 = 11 кПа.

Библиография

[1] Цытович Н.А. Механика мерзлых грунтов (общая и прикладная). М.: Высшая школа, 1973

[2] Долматов Б.И., Бронин В.Н., Карлов В.Д., Мангушев Р.А., Сахаров И.М., Сотников С.Н., Улицкий В.М., Фадеев К.Б. Основания и фундаменты. Ч. 2. Основы геотехники. М.; СПб.: Изд-во АСВ, 2002

[3] Карлов В.Д. Основания и фундаменты в районах распространения вечномерзлых грунтов. М.; СПб.: Изд-во АСВ, 1997

[4] Карлов В.Д. Новые методы оценки влияния промерзания и оттаивания на изменение механических свойств сезоннопромерзающих грунтов оснований сооружений. Сб. «Инженерно-геологические изыскания и исследования в криолитозоне - теория, методология, практика» (ИГК-2000). СПб, 2000

[5] Руководство по проектированию оснований и фундаментов на пучинистых грунтах. М.: Стройиздат, 1979

[6] Невзоров А.А. Фундаменты на сезоннопромерзающих грунтах. М.: Изд-во АСВ, 2000

[7] Карлов В.Д. Геокриологическое обеспечение технологических решений при устройстве оснований, фундаментов и реконструкции сооружений в зимних условиях. «Реконструкция городов и геотехническое строительство», № 2/2000. (Internet: www.georec.spb.ru)

Ключевые слова: Основание, мелкозаглубленные фундаменты, морозоопасные свойства грунтов, силы морозного пучения, прочность оттаивающих грунтов, геокриологическое обеспечение проектных, конструктивных и технологических решений





© 2013 Ёшкин Кот :-)
