СТАНДАРТ ОРГАНИЗАЦИИ

ГЕОСЕТКИ ПОЛИМЕРНЫЕ ДОРОЖНЫЕ

МАРКИ «Славрос СД» и «Славрос СО»



ООО «НПО Протэкт»









ПРЕДИСЛОВИЕ

1. РАЗРАБОТАН И ВНЕСЕН - ООО «НПО Протэкт»

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ - ООО «НПО Протэкт» распоряжением № ______ от ___________.

3. СОГЛАСОВАН - Письмом Заместителя Руководителя

Федерального дорожного агентства от «__» ____________ 2006 г. № _______

4. ВВЕДЕН ВПЕРВЫЕ.



СОДЕРЖАНИЕ

ГЕОСЕТКИ ПОЛИМЕРНЫЕ ДОРОЖНЫЕ

Дата введения - 2006 - ____ ________

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на производимые ООО «НПО Протэкт» геосетки полимерные дорожные марок «Славрос СД» и «Славрос СО», предназначенные для применения в качестве армирующих прослоек в конструкциях дорог, аэродромов, площадок различного назначения и в других геотехнических сооружениях.

2 НОРМАТИВНЫЕ ССЫЛКИ

ГОСТ 3811-72           Штучные изделия текстильные. Методы определения размеров и поверхностной плотности.

ГОСТ 427-75             Линейки измерительные металлические.

ГОСТ 13587-77         Полотна нетканные и изделия штучные текстильные. Правила приемки и методы отбора проб.

ГОСТ 6943.6-79        Материалы текстильные стеклянные. Методы определения плотности.

ГОСТ 11262-80         Пластмассы. Метод испытания на растяжение.

ГОСТ 12.1.044-89     ССБТ. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения.

ГОСТ 14067-91         Материалы текстильные. Метод определения величины перекоса.

ГОСТ 14192-96         Маркировка грузов.

3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1 Геосетка одноосно ориентированная - геосетка, имеющая повышенные показатели механических свойств в одном направлении (продольном - направлении раскатки рулона).

3.2 Геосетка двуосноориентированная - геосетка, имеющая близкие механические свойства в продольном и поперечном направлениях.

3.3 Ориентирование - технологический процесс, позволяющий повысить механические свойства полимера.

3.4 Ребра геосетки - основные элементы геосетки в виде плоских пластин, объединяемых в узлах геосетки с образованием ячеек.

3.5 Узлы геосетки - места объединения пластин, имеющие повышенную по отношению к пластинам толщину.

4 ТИПЫ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

4.1 Геосетки полимерные дорожные марки «Славрос СД» изготавливаются методом экструзии с последующим двуосным ориентированием из полипропилена по действующей нормативно-технической документации.

4.2 Геосетки полимерные дорожные марки «Славрос СО» изготавливаются методом экструзии с последующим одноосным ориентированием из полиэтилена высокого и низкого давления по действующей нормативно-технической документации.

4.3 При изготовлении геосеток допускается использование иного сырья или добавок, обеспечивающих качество геосеток, соответствующее требованиям настоящего стандарта.

4.4 Геосетка подразделяется на разновидности в зависимости от максимальной разрывной нагрузки и размера ячеек.

4.5 Структура условного обозначения геосеток при заказе и (или) в других документах включает:

- обозначение марки (Славрос СД или Славрос СО);

- значение прочности (максимальной нагрузки при растяжении в кН/м);

- значение размера ячеек в мм;

- значение ширины рулона в мм;

- обозначения настоящего стандарта.

4.6 Пример условного обозначения геосетки полимерной дорожной двуосного ориентирования «Славрос СД» прочностью в продольном и поперечном направлениях 30 кН/м, размером ячейки в продольном и поперечном направлениях 39 мм, шириной 400 см:

Геосетка Славрос СД-30(39)-400 (СТО 218.3.003-2006).

4.7 Пример условного обозначения геосетки полимерной дорожной одноосно ориентированной прочностью в продольном направлении 50 кН/м, размером ячейки в продольном направлении 235 мм, поперечном направлении 22 мм, шириной 120 см:

Геосетка Славрос СО-50(235×22)-120 (СТО 218.3.003-2006).

5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

5.1 Геосетка (далее сетка) должна соответствовать требованиям настоящего стандарта и изготавливаться по технологическому регламенту, утвержденному в установленном порядке.

5.2 Показатели механических свойств сетки должны соответствовать показателям таблиц 1, 2.

5.3 Геометрические параметры геосетки должны соответствовать параметрам приложения А.

Таблица 1

Показатели механических свойств сетки «Славрос СД»

Таблица 2

Показатели механических свойств сетки «Славрос СО»

5.4 Сетка поставляется в рулонах. Ширина рулонов - в пределах 4-х м.

5.5 Показатели по п.п. 5.2 - 5.4 могут быть изменены по согласованию с Заказчиком.

6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1 Применение сетки не требует особых предосторожностей.

6.2 Полимерные сетки являются трудногорючим материалом (группа горючести по ГОСТ 12.1.044-89). При возгорании их нужно тушить песком, водой, пеной.

6.3 Изготовитель гарантирует отсутствие самовоспламенения при соблюдении правил транспортирования и хранения, указанных в настоящем стандарте.

6.4 При работе с сетками, их монтаже для защиты рук от механических повреждений следует использовать перчатки, рукавицы.

7 ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

7.1 Геосетки изготавливают из нетоксичных в условиях эксплуатации компонентов, не выделяющих вредные вещества в концентрациях, опасных для здоровья человека.

8 ПРАВИЛА ПРИЕМКИ

Приемка сетки осуществляется по ГОСТ 6943.0-93 со следующими изменениями:

8.1 Сетку предъявляют к сдаче партиями. Партией считается сетка, выработанная на одном цикле ее изготовления (замесе сырья), но не более 20000 п.м.

8.2 Для лабораторных испытаний по п.п. 1 - 7 табл. 1 из сетки по ГОСТ 6943.0-93 отбирают необходимое количество образцов от каждых 1000 п.м. продукции.

8.3 Каждая партия сопровождается документом о качестве с указанием:

- наименования предприятия-изготовителя или его товарного знака;

- марки сетки;

- номера партии;

- результатов испытаний по показателям таблиц 1, 2 и Приложения А или подтверждения о соответствии настоящего стандарта;

- даты изготовления;

- обозначения настоящего стандарта;

- штампа и подписи работников ОТК.

9 МЕТОДЫ КОНТРОЛЯ

9.1 Линейные размеры сетки определяют по ГОСТ 3811-72.

9.2 Механические свойства сетки (таблицы 1 и 2) определяют по ГОСТ 11262-80 с учетом следующих положений:

- для испытаний используют вырезанные из разных мест сетки образцы размером 100×200 мм или отдельные ребра;

- показателями механических свойств сетки по длине (ширине) является среднее значение из 5 - 10 образцов (в зависимости от разброса результатов испытаний), определенное растяжением образцов со скоростью 50 мм/мин;

- показателем максимальной разрывной нагрузки для сетки по данным испытаний отдельных ребер является среднее ее значение для ребра, умноженное на количество ребер в п.м.;

- применяемая аппаратура должна обеспечивать возможность получения полной диаграммы зависимости «нагрузка при растяжении - относительная деформация».

9.3 Средний размер ячейки, ширину полотна сетки определяют линейкой металлической по ГОСТ 427-75.

9.4 Величину перекоса ячеек сетки определяют по ГОСТ 14067-91.

10 УПАКОВКА И МАРКИРОВКА

10.1 Рулоны сетки должны быть перевязаны шпагатом не менее, чем в трех местах по длине рулона. По согласованию с потребителем допускается другой способ упаковки.

10.2 На каждый рулон сетки прикрепляется ярлык с указанием:

- наименования предприятия-изготовителя или его товарного знака;

- номера партии;

- количества метров в рулоне;

- даты изготовления;

- обозначения настоящего стандарта.

11 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

11.1 Сетка может транспортироваться всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта. Транспортная маркировка - по ГОСТ 14192-96.

11.2 Условия транспортирования должны исключать повреждение и деформацию сетки, воздействие агрессивных сред и атмосферных осадков.

11.3 Хранение сетки производят в вертикальном положении в закрытых складских помещениях. Допускается хранение путем горизонтальной укладки рулонов.

12 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

12.1 При применении сетки следует соблюдать положения действующих документов, регламентирующих методику проектирования и технологию производства работ с применением геосинтетических материалов, в частности:

- ОДМ. Рекомендации по применению геосинтетических материалов при строительстве и ремонте автомобильных дорог. ФГУП «Информавтодор», 2003 г. (утверждены распоряжением Минтранса России № ИС-666р от 01.08.2003);

- Рекомендации по применению геосинтетических материалов марки «Славрос». ГП Росдорнии, М. 2005.

12.2 Сетку следует эксплуатировать в условиях контакта со средами кислотностью рН = 4-И 1 при температуре 650 °С. Не допускается длительное (более 10 суток) воздействие на сетку прямой солнечной радиации.

13 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

13.1 Изготовитель гарантирует соответствие сеток марки «Славрос СД» и «Славрос СО» настоящему стандарту при соблюдении условий хранения, предусмотренных настоящими техническими условиями и правил транспортировки.

13.2 Гарантийный срок хранения сетки - 5 лет со дня изготовления.

13.3 По истечении срока хранения сетка может быть использована по назначению после повторных испытаний на соответствие требованиям настоящего стандарта.

Приложение А
(обязательное)

Геометрические параметры геосетки

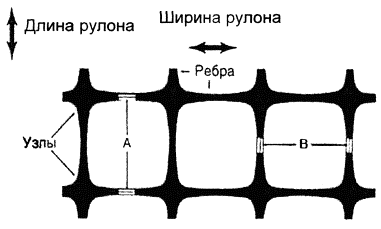

А.1 Геосетки марки Славрос СД

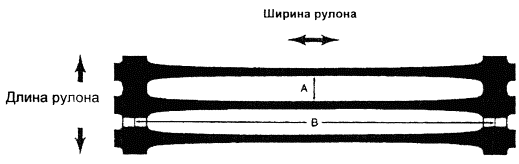

А.2 Геосетки марки Славрос СО

Приложение Б

Лист регистрации изменений
