ЦЕНТРАЛЬНЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ СТРОИТЕЛЬНЫХ МЕТАЛЛОКОНСТРУКЦИЙ ИМЕНИ Н.П. МЕЛЬНИКОВА

цниипск
им. МЕЛЬНИКОВА

(Основан в 1880 г.)

СТАНДАРТ ПРЕДПРИЯТИЯ

СИСТЕМА МЕНЕДЖМЕНТА КАЧЕСТВА

ПОРЯДОК ОБОЗНАЧЕНИЯ (ШИФРОВКИ)
РАБОЧЕЙ И ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

СТП 15-03



СОДЕРЖАНИЕ







УТВЕРЖДАЮ

Директор ЦНИИПСК им. Мельникова

В.В. Ларионов

10.01.2002 г.



СТП 15-03

СТАНДАРТ ПРЕДПРИЯТИЯ

Система менеджмента качества

Порядок обозначения (шифровки) рабочей
и проектной документации

Взамен
СТП 15-93

Дата введения 2003-01-10

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает объектно-марочную систему обозначения рабочей и проектной документации в соответствии с требованиями ГОСТ Р ИСО 9001-2001.

Стандарт распространяется на все подразделения ЦНИИПСК им. Мельникова, кроме подразделений, которые выполняют шифровку документации согласно ЕСКД.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие документы:

ГОСТ 21.101-97 СПДС Основные требования к проектной и рабочей документации.

СН 460-74 Временная инструкция о составе и оформлении строительных рабочих чертежей зданий и сооружений. Раздел 5. Конструкции металлические. Чертежи КМ.

ГОСТ Р ИСО 9001-2001 Системы менеджмента качества. Требования.

3 ОБЩИЕ ПОЛОЖЕНИЯ

3.1 Обозначение рабочей и проектной документации присваивает технический архив с начала выполнения работы после заключения договора на проектирование в соответствии с ГОСТ 21.101 и СН 460-74, раздел 5.

3.2 Обозначение следует составлять из буквенно-цифровых групп, разделенных дефисом, применяя буквы русского алфавита и арабские цифры.

3.3 Обозначение следует записывать в одну строку.

4 ПОРЯДОК ОБОЗНАЧЕНИЯ

4.1 Для всех чертежей рабочего проекта обозначение стадии проектирования принимается как «рабочая документация (Р)».

Рабочие чертежи, предназначенные для производства строительных и монтажных работ, объединяют в комплекты (основные комплекты) по маркам в соответствии с приложением А.

4.2 Обозначение основного комплекта рабочих чертежей состоит из буквенно-цифровых групп в соответствии со структурой:

Пример обозначения основного комплекта рабочих чертежей здания:

3-1824-403-КМ,

где 3 - номер отдела-разработчика (ОПГС);

1824 - номер площадки строительства (КамАЗ);

403 - номер здания по экспликации на генплане (склад шин);

КМ - марка основного комплекта (конструкции металлические).

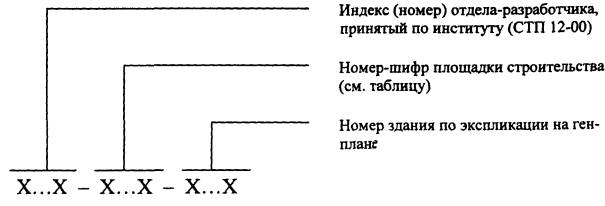

4.3 Базовое обозначение состоит из следующих цифровых групп, которые пишутся через дефис.

4.4 Каждому проектируемому промышленному предприятию, отдельно стоящему сооружению (не входящему в предприятие) по получении задания на строительное проектирование, присваивается номер-шифр в соответствии с функциональной группой сооружения и отведенным диапазоном чисел для шифровки площадок строительства в соответствии с таблицей.

Таблица

Наименование функциональной группы сооружений

Диапазон чисел для шифровки площадок строительства

1. Предприятие

1 - 2999

2. Листовые конструкции (резервуары, газгольдеры)

3000 - 4999

3. Объекты связи (башни, мачты, антенны, радиотелескопы) и глубоководные конструкции

5000 - 6999

4. Пролетные конструкции (мосты, краны, эстакады)

7000 - 7999

5. Гражданские сооружения

8000 - 8999

6. Номерные объекты

9000 - 9999

4.5 Промышленному предприятию (заводу, фабрике, комбинату, ТЭС, ГРЭС и т.д.) присваивается номер-шифр, который является порядковым номером по списку предприятий, проектируемых институтом.

4.6 Предприятия расположены в алфавитном порядке наименования пункта местонахождения (названия города, страны). Для каждой буквы отведен диапазон чисел с резервом для пополнения списка.

4.7 Если объект состоит из одного сооружения, вместо номера сооружения по экспликации на генеральном плане ставится порядковый номер «1».

4.8 При реконструкциях, расширениях и прочих проектных работах по дополнительным договорам номер предприятия, сооружения сохраняется независимо от участия в проектировании их нескольких отделов института.

4.8.1 Расширение и реконструкция обозначаются припиской буквы «Р» после шифра здания (сооружения) при его реконструкции или после шифра предприятия, если реконструкция разработана для площадки в целом.

После буквы «Р» может отмечаться номер реконструкции: первая, вторая, третья...

Примеры обозначения:

Проект 1-й реконструкции площадки в целом

Х...Х - Х...Х Р1;

2-я реконструкция здания (сооружения)

Х...Х - Х...Х - Х...Х Р2;

2-я реконструкция здания (сооружения), для которого разработан проект 1-й реконструкции площадки в целом

Х...Х - Х...Х Р1 - Х...Х Р2.

4.9 Основной комплект рабочих чертежей какой-либо марки (см. Приложение А) может быть расчленен на несколько основных комплектов рабочих чертежей по дополнительным признакам (по очередям строительства, участкам здания) с присвоением им той же марки и с добавлением порядкового номера, обозначенного арабскими цифрами.

Пример - КМ1, КМ2.

По функциональным признакам, например, ВЭ, ВЭ1, ВЭ2, где

ВЭ           - внутрицеховая энергетическая установка;

ВЭ1         - тепловой пункт;

ВЭ2         - системы продуктов сгорания от печей.

ПРИЛОЖЕНИЕ А

(обязательное)

Марки основных комплектов рабочих чертежей

Наименование основного комплекта рабочих чертежей

Марка

Примечание

Технология производства

ТХ



Технологические коммуникации

ТК

При объединении рабочих чертежей всех технологических коммуникаций

Генеральный план и сооружения транспорта

ГТ

При объединении рабочих чертежей генерального плана и сооружений транспорта

Генеральный план

ГП



Архитектурные решения

АР



Интерьеры

АИ

Рабочие чертежи могут быть объединены с основным комплектом марки АР или АС

Конструкции железобетонные

КЖ



Конструкции деревянные

кд



Архитектурно-строительные решения

АС

При объединении рабочих чертежей архитектурных решений и строительных конструкций

Конструкции металлические

КМ



Конструкции металлические деталировочные

КМД



Водопровод и канализация

ВК



Отопление, вентиляция и кондиционирование

ОВ



Тепломеханические решения котельных

ТМ



Воздухоснабжение

ВС



Пылеудаление

ПУ



Холодоснабжение

хс



Газоснабжение (внутренние устройства)

ГСВ



Силовое электрооборудование

ЭМ



Электрическое освещение (внутреннее)

эо



Системы связи

ее



Радиосвязь, радиовещание и телевидение

РТ



Пожаротушение

пт



Пожарная сигнализация

ПС



Охранная и охранно-пожарная сигнализация

ОС



Гидротехнические решения

ГР



Автоматизация ...

А...

Многоточие заменяют наименованием и маркой соответствующего основного комплекта рабочих чертежей

Автоматизация комплексная

АК

При объединении рабочих чертежей различных технологических процессов и инженерных систем

Антикоррозионная защита конструкций зданий, сооружений



Антикоррозионная защита технологических аппаратов, газоходов и трубопроводов

АЗО



Тепловая изоляция оборудования и трубопроводов

ТИ



Автомобильные дороги

АД



Железнодорожные пути

ПЖ



Сооружения транспорта

ТР

При объединении рабочих чертежей автомобильных, железных и других дорог

Наружные сети водоснабжения

НВ



Наружные сети канализации

НК



Наружные сети водоснабжения и канализации

нвк

При объединении рабочих чертежей наружных сетей водоснабжения и канализации

Тепломеханические решения тепловых сетей

тс



Наружные газопроводы

ген



Наружное электроосвещение

эн



Электроснабжение

эс
