МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГОСТ 8.018-2007



ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ТЕМПЕРАТУРНОГО КОЭФФИЦИЕНТА
ЛИНЕЙНОГО РАСШИРЕНИЯ ТВЕРДЫХ ТЕЛ
В ДИАПАЗОНЕ ТЕМПЕРАТУРЫ от 90 до 1800 К





Москва

Стандартинформ

2007



Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно - исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева») Федерального агентства по техническому регулированию и метрологии

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол № 28 от 23 марта 2007 г.)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 7 июня 2007 г. № 123-ст межгосударственный стандарт ГОСТ 8.018-2007 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2008 г.

5 ВЗАМЕН ГОСТ 8.018-82



Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты».



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения - 2008-01-01

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений температурного коэффициента линейного расширения (далее - ТКЛР) твердых тел в диапазоне от 0,01·10^-6 до 25,00·10^-6·К^-1 для диапазона температуры от 90 до 1800 К и устанавливает порядок передачи размера единицы ТКЛР твердых тел от государственного первичного эталона при помощи вторичных и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2 Обозначения и сокращения

2.1 В настоящем стандарте применены следующие обозначения:

S - среднее квадратическое отклонение (СКО);

S_Σ - суммарное СКО результатов измерений;

∆ - предел допускаемой абсолютной погрешности;

δ - доверительные границы абсолютной погрешности;

Θ - неисключенная систематическая погрешность (НСП).

2.2 В настоящем стандарте применены следующие сокращения:

ГПЭ - государственный первичный эталон;

НСП - неисключенная систематическая погрешность;

СКО - среднее квадратическое отклонение;

ТКЛР - температурный коэффициент линейного расширения.

3 Государственный первичный эталон

3.1 Государственный первичный эталон состоит из комплекса следующих средств измерений:

- дилатометр для диапазона температуры от 90 до 450 К;

- дилатометр для диапазона температуры от 300 до 1100 К;

- дилатометр для диапазона температуры от 600 до 1800 К;

- меры ТКЛР твердых тел для контроля стабильности эталонных дилатометров.

3.2 Диапазон значений ТКЛР твердых тел, воспроизводимых эталоном, составляет от 0,01·10^-6 до 25,00·10^-6 К^-1 в диапазоне температуры от 90 до 1800 К.

3.3 ГПЭ обеспечивает воспроизведение единицы ТКЛР с СКО результата измерений S, усредненным в интервале температуры 100 К при трех независимых измерениях и составляющим от 0,05·10^-8 до 0,46·10^-8 К^-1 в зависимости от значений температуры и ТКЛР меры. НСП воспроизведения единицы ТКЛР Θ составляет от 0,07·10^-8 до 20,50·10^-8 К^-1 в зависимости от значений температуры и ТКЛР меры Нестабильность ГПЭ за пять лет не превышает значения НСП.

3.4 ГПЭ обеспечивает воспроизведение единицы ТКЛР с:

- стандартной неопределенностью результата измерений ТКЛР, оцениваемой по типу A, U_A при трех независимых измерениях для интервала температуры 100 К, составляющей (0,05 ÷ 0,46)·10^-8·К^-1 в зависимости от температуры и ТКЛР;

- стандартной неопределенностью результата измерений ТКЛР, оцениваемой по типу В, U_B (для Р = 0,99) в зависимости от значений температуры и ТКЛР, составляющей (0,03 ÷ 8,40)·10^-8·К^-1;

- суммарной стандартной неопределенностью воспроизведения единицы ТКЛР при трех независимых измерениях для интервала температуры 100 К, составляющей (0,05 ÷ 8,40)·10^-8·К^-1 в зависимости от значений температуры и ТКЛР.

3.5 ГПЭ применяют для передачи размера единицы ТКЛР твердых тел вторичным эталонам методом прямых измерений.

4 Вторичные эталоны

4.1 Эталоны сравнения

4.1.1 В качестве эталонов сравнения применяют меры ТКЛР твердых тел со значениями от 0,01·10^-6 до 25,00·10^-6·К^-1 в диапазоне температуры от 90 до 1800 К и номинальными размерами: диаметром от 8 до 20 мм и высотой от 10 до 20 мм

4.1.2 Суммарное СКО результатов измерений S_Σ эталонов сравнения, усредненное в интервале температуры 100 К при трех независимых измерениях, составляет от 0,55·10^-8 до 25,00·10^-8·К^-1 в зависимости от значений температуры и ТКЛР меры. Нестабильность эталонов сравнения за пять лет не превышает значения СКО.

4.1.3 Эталоны сравнения применяют для международных сличений.

4.2 Вторичные эталоны

4.2.1 В качестве вторичных эталонов применяют меры ТКЛР твердых тел со значениями от 0,01·10^-6 до 25,00·10^-6·К^-1 в диапазоне температуры от 90 до 1800 К и номинальными размерами: диаметром от 8 до 20 мм и высотой от 10 до 20 мм.

4.2.2 Суммарное СКО результатов измерений S_Σ вторичных эталонов, усредненное в интервале температуры 100 К при трех независимых измерениях, составляет от 0,55·10^-8 до 25,00·10^-8·К^-1 в зависимости от значений температуры и ТКЛР меры.

4.2.3 Вторичные эталоны применяют для передачи размера единицы ТКЛР рабочим эталонам 1-го разряда и рабочим интерференционным и компараторным дилатометрам и дилатометрам с толкателем с пределами допускаемой абсолютной погрешности ∆ от 0,1·10^-7 до 25,0·10^-7·К^-1 методом прямых измерений.

5 Рабочие эталоны

5.1 Рабочие эталоны 1-го разряда

5.1.1 В качестве рабочих эталонов 1-го разряда применяют дилатометры с диапазоном измерений ТКЛР от 0,05·10^-6 до 25,00·10^-6 К^-1 в диапазоне температуры от 90 до 1500 К.

5.1.2 Доверительные границы абсолютной погрешности 8 рабочих эталонов 1-го разряда, усредненные в интервале температуры 100 К при трех независимых измерениях, при доверительной вероятности 0,95 составляют от 0,15·10^-7 до 6,00·10^-7·К^-1 в зависимости от значений температуры и ТКЛР меры.

5.1.3 Рабочие эталоны 1-го разряда применяют для передачи размера единицы ТКЛР рабочим эталонам 2-го разряда методом прямых измерений.

5.2 Рабочие эталоны 2-го разряда

5.2.1 В качестве рабочих эталонов 2-го разряда применяют меры ТКЛР твердых тел со значениями ТКЛР от 0,1·10^-6 до 25,0·10^-6·К^-1 в диапазоне температуры от 90 до 1500 К и номинальными размерами: диаметром от 4 до 30 мм и высотой от 5 до 100 мм.

5.2.2 Доверительные границы абсолютной погрешности δ рабочих эталонов 2-го разряда, усредненной в интервале температуры 100 К при трех независимых измерениях, при доверительной вероятности 0,95 составляют от 0,4·10^-7 до 15,0·10^-7·К^-1 в зависимости от значений температуры и ТКЛР меры.

5.2.3 Рабочие эталоны 2-го разряда применяют для передачи размера единицы ТКЛР рабочим интерференционным и компараторным дилатометрам и дилатометрам с толкателем с пределами допускаемой абсолютной погрешности ∆ от 1,2·10^-7 до 2,0·10^-6·К^-1 методом прямых измерений.

6 Рабочие средства измерений

6.1 В качестве рабочих средств измерений применяют интерференционные и компараторные дилатометры, дилатометры с толкателем, использующие для передачи удлинения от образца к регистрирующему устройству систему вспомогательных стержней - толкателей.

6.2 Пределы допускаемых абсолютных погрешностей ∆ рабочих средств измерений, усредненные в интервале температуры 100 К при трех независимых измерениях, составляют от 0,1·10^-7 до 20,0·10^-6·К^-1 в зависимости от значений температуры и ТКЛР меры и типа дилатометра.

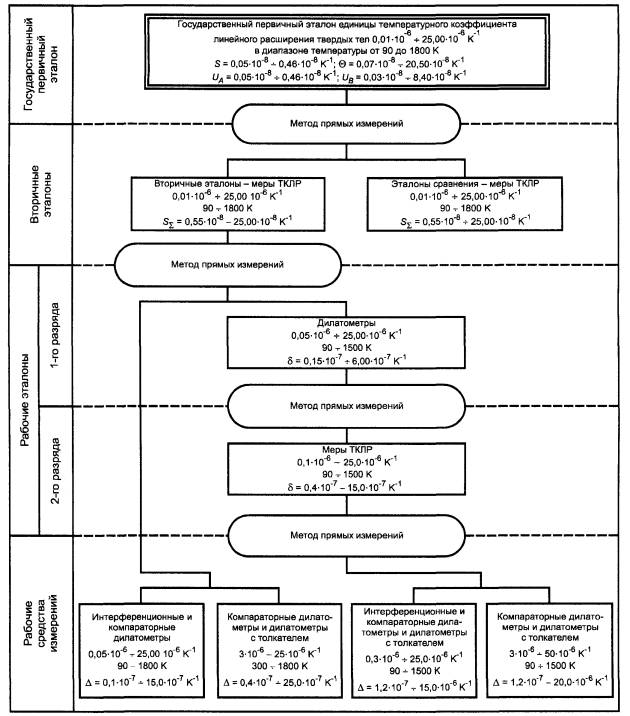

Государственная поверочная схема для средств измерений температурного коэффициента линейного расширения твердых тел в диапазоне температуры от 90 до 1800 К
