ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «ГАЗПРОМ»

ИНСТРУКЦИЯ ПО ПРОВЕДЕНИЮ
КОНТРОЛЬНЫХ ИЗМЕРЕНИЙ ВРЕДНЫХ ВЫБРОСОВ
ГАЗОТУРБИННЫХ УСТАНОВОК
НА КОМПРЕССОРНЫХ СТАНЦИЯХ

СТО ГАЗПРОМ 2-3.5-038-2005

Общество с ограниченной ответственностью
«Научно-исследовательский институт природных газов и газовых технологий - ВНИИГАЗ»

Общество с ограниченной ответственностью
«Информационно-рекламный центр газовой промышленности»

СТАНДАРТ ОРГАНИЗАЦИИ

ДОКУМЕНТЫ НОРМАТИВНЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ, СТРОИТЕЛЬСТВА И
ЭКСПЛУАТАЦИИ ОБЪЕКТОВ ОАО «ГАЗПРОМ»

Дата введения - 2005-12-15

Предисловие

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Научно-исследовательский институт природных газов и газовых технологий - ВНИИГАЗ».

2 ВНЕСЕН Департаментом по транспортировке, подземному хранению и использованию газа ОАО «Газпром».

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Распоряжением ОАО «Газпром» от 30 августа 2005 г. № 205.

4 ВВОДИТСЯ ВЗАМЕН РД 51-164-92 «Временная инструкция по проведению контрольных измерений вредных выбросов газотурбинных установок на компрессорных станциях».

Введение

Инструкция является переработанным и дополненным изданием РД 51-164-92 «Временная инструкция по проведению контрольных измерений вредных выбросов газотурбинных установок на компрессорных станциях» с учетом:

- многолетнего опыта использования РД 51-164-92;

- требований ГОСТ Р ИСО 11042-1-2001. Установки газотурбинные. Методы определения выбросов вредных веществ;

- современной номенклатуры газотурбинных газоперекачивающих агрегатов.

Стандарт разработан авторским коллективом ООО «ВНИИГАЗ» в составе:

к.т.н. В.А. Щуровский, к.т.н. Ю.Н. Синицын, А.В. Черемин, В.И. Корнеев, Г.С. Степанова (лаборатория газотурбинной техники и технологии);

к.т.н. Г.С. Акопова, Л.В. Шарихина, Н.Ю. Круглова (лаборатория защиты окружающей среды).

1 Область применения

Настоящий стандарт предназначен для определения показателей выброса вредных (загрязняющих) веществ, содержащихся в отработавших (выхлопных) газах газотурбинных установок (ГТУ), и оценки их соответствия требованиям нормативных документов.

Стандарт предназначен для организации и проведения периодических экологических испытаний газотурбинных установок на объектах дочерних обществ и организаций ОАО «Газпром». Стандарт рекомендуется использовать при проведении приемочных испытаний новых типов газотурбинных установок, а также оценки эффективности модернизаций газотурбинных установок в целях снижения выбросов загрязняющих веществ.

Примечание - Технические условия (ТУ) по перечню ГПА и ГТУ (двигателей) данного СТО находятся в ООО «ВНИИГАЗ».

2 Нормативные ссылки

В настоящем документе использованы ссылки на следующие стандарты:

ГОСТ 5542-87 Газы горючие природные для промышленного и коммунально-бытового хозяйства. Технические условия.

ГОСТ 28775-90 Агрегаты газоперекачивающие с газотурбинным приводом. Общие технические условия.

ГОСТ Р ИСО 11042-1-2001 Установки газотурбинные. Методы определения выбросов вредных веществ.

СТО ГАЗПРОМ-2005 Каталог удельных выбросов вредных веществ газотурбинных газоперекачивающих агрегатов.

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и по соответствующим указателям, составленным на 1 января текущего года, и информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и сокращения

В настоящем стандарте применены следующие термины с соответствующими определениями, условные обозначения основных расчетных параметров и сокращения.

3.1 Термины и определения

3.1.1 концентрация Сi, мг/м3: Масса компонента i, содержащаяся в 1 м3 сухого отработавшего газа при 0 °С и 0,1013 МПа (ГОСТ Р ИСО 11042-1).

3.1.2 приведенная концентрация , мг/м3: Приведенная к 15 % содержания кислорода (по объему) масса компонента i, содержащаяся в 1 м3 сухого отработавшего газа при 0 °С и 0,1013 МПа и вычисляемая по формуле

,                                                    (3.1)

где О2 - объемная концентрация кислорода в осушенном отработавшем газе, %.

3.1.3 мощность выброса Мi, г/с: Массовое количество выброса компонента i с отработавшими газами в единицу времени, вычисляемое по формуле

,                                                    (3.2)

где Q2 - объемный расход сухих отработавших газов газотурбинной установки при 0 °С и 0,1013 МПа, м3/с.

3.1.4 параметры номинального режима газотурбинных газоперекачивающих агрегатов: Параметры при номинальной мощности по ТУ и стандартных станционных условиях: температуре воздуха на входе в двигатель + 15 °С, барометрическом давлении 0,1013 МПа, относительной влажности 60 %, с учетом гидравлических сопротивлений входного и выходного трактов, без технологических отборов воздуха, при отсутствии утилизационного теплообменника (ГОСТ 28775).

Примечания:

1 Параметры номинального режима газотурбинных газоперекачивающих агрегатов приведены в таблице А.1 (Приложение А), СТО ГАЗПРОМ, 2005.

2 Для других типоразмеров газотурбинных установок, а также при их модернизации параметры номинального режима определяются технической документацией (техническим заданием, техническими условиями, техническими спецификациями и др.), утвержденной в установленном порядке.

3.2 Сокращения

В(З)В - вредное (загрязняющее) вещество;

ГПА - газоперекачивающий агрегат;

ГТУ - газотурбинная установка;

КПД - коэффициент полезного действия;

КС - камера сгорания;

НД - нормативный документ;

СТ - силовая турбина;

ТВД - турбина высокого давления.

4 Основные положения

4.1 Стандарт разработан применительно к использованию переносных газоанализаторов типа «Testo», «IMR», «ДАГ» [1] и других газоанализаторов, а также при использовании методов анализа проб продуктов сгорания, обеспечивающих требования ГОСТ Р ИСО 11042-1.

4.2 В качестве топливного газа ГТУ используют природный газ, перекачиваемый по газопроводам и подаваемый потребителям по ГОСТ 5542, который практически не содержит соединений серы. Поэтому при измерении концентрации ангидрида серы (SО2) получают значения, близкие к нулю, и данный компонент не является предметом контроля и учета в номенклатуре В(З)В.

4.3 Камеры сгорания современных ГТУ (КПД 98,5 - 99,5 %) обеспечивают высокий уровень полноты сгорания топлива. Поэтому содержание несгоревших углеводородов (в частности, метана), как правило, находится в пределах точности средств измерения. Концентрацию несгоревших углеводородов в отработавших газах определяют по ПНД Ф 13.1:2.26-99 [2] либо по другой методике количественного химического анализа, утвержденной в установленном порядке.

4.4 Основными компонентами продуктов сгорания для контроля являются оксиды азота и оксид углерода.

Концентрацию оксидов азота NOx определяют как сумму оксида азота NО и диоксида азота NО2 в пересчете на NО2 (ГОСТ Р ИСО 11042-1).

Допускается принимать содержание диоксида азота NО2 в сумме оксидов азота NOx в отработавших газах на срезе выхлопной трубы (шахты) 10 % для регенеративных ГТУ и 5 % для безрегенеративных ГТУ.

4.5 Номинальные значения концентраций и мощности выбросов оксидов азота NOx близки (в пределах 5 %) к максимальным значениям этих параметров на всех возможных эксплуатационных режимах.

4.6 Номинальные значения концентрации и мощности выброса оксида углерода установлены таким образом, чтобы они были близки к максимальным значениям этих параметров в диапазоне эксплуатационных нагрузок от 70 до 100 %.

5 Организация измерений

5.1 Подготовку мест для отбора проб отработавших газов производят на остановленном газоперекачивающем агрегате.

5.2 Отбор проб продуктов сгорания производят через отверстия диаметром 12 мм в выхлопной трубе (шахте) ГТУ.

5.3 Сечение отбора проб должно удовлетворять следующим требованиям ГОСТ Р ИСО 11042-1:

- представительность отбора проб (как правило, обеспечивают измерением поля концентраций для данного типа ГТУ);

- удобство и безопасность проведения отбора проб;

- отсутствие эжекции воздуха в отработавших газах.

Эксплуатируемый парк ГТУ в основном оснащен местами отбора отработавших газов в соответствии с РД 51-164-92 [3]. Новые агрегаты поставляются со штатным местом отбора проб отработавших газов. Представительная точка отбора, как правило, соответствует глубине размещения зонда от 300 до 500 мм.

5.4 Не допускается отбор проб в сечении выброса отработавшего газа в атмосферу, так как при этом возможно подмешивание к пробе атмосферного воздуха (ГОСТ Р ИСО 11042-1).

5.5 Допускается отбор проб в сечениях до или после регенераторов (рекуператоров) и (или) котлов-утилизаторов при их наличии в составе ГТУ.

5.6 При двухпоточной выхлопной системе (агрегаты типа ГТ-700-5, ГТК-5, ГТ-750-6, ГТК-30, ГТНР-16, ГТК-25ИР, ГТНР-25И) измерения проводятся в каждом выхлопном газоходе, а результаты измерений осредняются.

5.7 Используемый газоанализатор должен иметь действующее свидетельство о поверке и документ, подтверждающий его соответствие требованиям безопасности.

6 Объем и условия проведения измерений; измеряемые параметры

6.1 Для оценки соответствия данных содержания В(З)В сухого отработавшего газа нормативным данным должна быть обеспечена возможность работы ГТУ (нагрузка) на рабочих режимах в пределах ограничений, предусмотренных инструкцией по эксплуатации или по условиям работы газопровода.

6.2 В отработавших газах ГТУ проводят измерения концентраций:

- оксидов азота NOх (включая определение соотношения оксида азота и диоксида);

- оксида углерода СО;

- кислорода О2;

- диоксида углерода СО2.

Одновременно на режимах испытаний проводят регистрацию основных теплотехнических параметров ГТУ.

Типовой перечень измеряемых параметров приведен в таблице Б.1 (Приложение Б).

6.3 Измерения концентраций В(З)В в отработавших газах осуществляют согласно инструкции по эксплуатации используемого газоанализатора.

6.4 Измерения параметров, как правило, проводят на нескольких режимах (не менее трех) в диапазоне нагрузок от 70 % до максимальной, определяемой условиями испытаний.

Для оценки текущих параметров выброса В(З)В измерения проводят на штатном эксплуатационном режиме.

6.5 Допускается проведение экстраполяции полученных результатов до номинального режима (испытания при отрицательных температурах и/или незначительном изменении загрузки) с помощью типовой экологической характеристики агрегата.

6.6 Измерения проводят на установившихся режимах, т.е. когда отклонения основных параметров (температуры отработавшего газа и воздуха, частоты вращения) не превышают 1 %, концентрации NO, NО2, СО не превышают ± 2 ppm, О2, СО2 не превышают ± 0,1 %.

6.7 При незначительных отклонениях измеренных концентраций В(З)В от средних значений замеры на одном режиме повторяют не менее трех раз, принимая для дальнейших расчетов их среднеарифметическую величину. В противном случае число необходимых замеров увеличивают (в соответствии с правилами статистической обработки результатов) и случайно выпавшие значения отбрасывают.

7 Обработка результатов измерений

7.1 Для каждого режима испытаний результаты измерений концентраций В(З)В приводят к основной единице измерений - мг/м3 - по соотношениям:

- диоксид азота NО2: 1 ppm (объемные доли на миллион) = 1 ´ 10- 4 % = 2,053 мг/м3;

- оксид азота NO: 1 ppm = 1 ´ 10- 4 % = 1,339 мг/м3;

- оксид углерода СО: 1 ppm = 1 ´ 10- 4 % = 1,250 мг/м3.

7.2 Определяют приведенные (15 % О2) концентрации загрязняющих выбросов  согласно формуле (3.1).

7.3 Определяют мощность выбросов В(З)В.

7.3.1 Вычисляют коэффициент соотношения сухих и влажных продуктов сгорания

,                                                      (7.1)

где О2 - измеренная концентрация кислорода в пробе, %.

7.3.2 Вычисляют расход сухих отработавших газов на срезе выхлопной шахты (трубы) Q2, м3/с:

- для всех типов ГТУ с нерегулируемой силовой турбиной

,                               (7.2)

- для ГТУ с регулируемой силовой турбиной (ГТК-10И, ГТК-10ИР, PGT-10, ГТК-25И, ГТК-25ИР, ГТНР-25И(В), ГТНР-25И(С))

,                                (7.3)

где  (м3/с) и  (МПа) - соответственно, расход отработавших газов и абсолютное давление за осевым компрессором ГТУ на номинальном режиме;

Т3 - температура перед компрессором ГТУ на режиме испытаний, К;

Ра - барометрическое давление, МПа;

Р4 - абсолютное давление за компрессором ГТУ, МПа;

Кв - коэффициент соотношения объемных расходов сухого и влажного отработавшего газа;

 - относительная частота вращения осевого компрессора ГТУ (отношение фактической частоты вращения компрессора к ее номинальной величине);

0,97 - поправка на техническое состояние ГТУ.

Погрешность определения расхода отработавших газов по формулам (7.2), (7.3) составляет ± (4 ÷ 6) %.

7.3.3 Вычисляют мощность выброса оксидов азота и оксида углерода согласно формуле (3.2).

7.4 Производят оценку соответствия показателей выбросов требованиям НД.

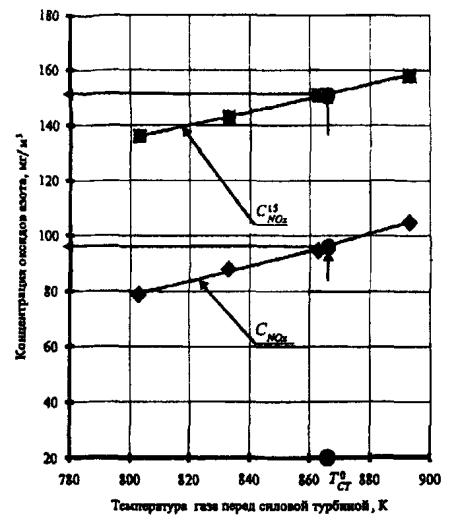

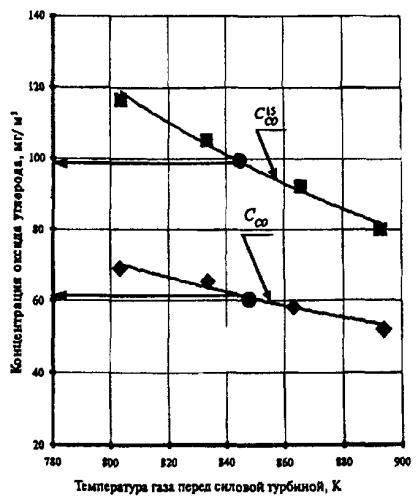

7.4.1 Строят графические зависимости концентраций оксидов азота ( и ) и оксида углерода ( и ) от температуры отработавших газов, используемой в качестве штатного измерения.

Примечание - При необходимости проводят экстраполяцию графиков до температуры, соответствующей номинальной температуре отработавших газов для данного типа ГТУ. Значения номинальных температур отработавших газов Т0шт по типам агрегатов приведены в таблице А.1 (Приложение А).

7.4.2 По графикам  = f (Тшт) по величине номинальной температуры отработавших газов Т0шт вычисляют физическую  и приведенную  концентрацию оксидов азота на номинальном режиме.

По графику  = f (Тшт) определяют среднее арифметическое значение концентраций  и  (по трем точкам при максимальном, минимальном и среднем значениях температур отработавших газов в измеренном диапазоне).

7.4.3 Определяется соответствие приведенных концентраций  и  (по 7.3.2) на номинальном режиме нормативным данным, %, по формуле

,                                               (7.4)

где  - приведенная фактическая концентрация на номинальном режиме;

 - приведенная номинальная концентрация в соответствии с нормативной документацией данного типа ГТУ (принимается по таблице А.1).

Если Кi не превышает ±10 %, то концентрация компонента i-го вредного вещества агрегата соответствует нормам НД и принимается за номинал для данной ГТУ впредь до очередных контрольных испытаний.

Если Кi превышает ± 10 %, то при проведении вычислений согласно действующим инструкциям по учету валовых выбросов В(З)В вносят соответствующую корректировку для данного ГПА (или усредненно для цеха).

7.5 Алгоритм и пример обработки измеренных параметров приведены в таблице В.1 и на рисунках В.1 и В.2 (Приложение В) по результатам испытаний агрегата ГПА-Ц-18 на четырех режимах (первый режим в данном случае является текущим штатным режимом).


Приложение А

(справочное)

Таблица А.1 - Номинальные значения показателей ГПА

Тип ГПА (тип двигателя)

Абсолютное давление за компрессором высокого давления Р04, МПа

Расход отработавших газов на срезе выхлопной трубы Q02, м3

Температура по тракту ГТУ Т0шт

Приведенная концентрация В(З)В

Мощность выброса

Концентрация кислорода О2, %

штатная точка измерения

значение К

оксидов азота , мг/м3

оксида углерода , мг/м3

оксидов азота , г/с

оксида углерода , г/с

«Центавр Т-3002»

0,87

12,9

Перед СТ

883

195

70

1,67

0,60

16,8

«Центавр Т-4500»

0,99

14,3

Перед СТ

948

150

70

1,45

0,68

16,7

«Центавр Т-4700»

1,01

14,5

Перед СТ

949

90

70

0,91

0,71

16,6

«Taypyc-60S»

1,21

17,0

После СТ

761

50

30

0,69

0,41

15,9

ГПА-4РМ

1,21

17,2

Перед СТ

860

130

130

1,35

1,35

17,2

ГТ-700-5

0,39

35,4

Перед ТВД

973

490

180

6,93

2,55

18.5

ГТК-5

0,39

35,4

Перед ТВД

973

490

180

6,90

2,53

18,6

ГТ-750-6

0,46

45,7

Перед ТВД

1023

180

110

3,33

2,03

18,5

ГТ-750-6М («Дон» 1-3)

0,46

45,6

Перед ТВД

1023

290

90

4,83

1,50

18,8

ГТ-6-750

0,57

37,1

После СТ

688

135

100

2,81

2,08

17,5

ГТН-6

0,57

37,1

После СТ

688

150

245

3,28

5,35

17,3

ГТН-6У

1,21

25,4

После СТ

683

150

150

2,58

2.58

16,8

ГПА-Ц-6,3 (НК-12СТ)

0,89

46,7

Перед СТ

753

140

300

3,06

6,55

18,0

ГПА-Ц-6,3 А (Д-336)

1,60

25,3

Перед СТ

883

150

300

2,62

5,24

16,7

ГПА-Ц-6,3 С (ДТ-71)

1,34

23,6

Перед СТ

917

150

300

2,58

5,16

16,4

ГПА-Ц-6,3 Б (НК-14СТ)

0,97

28,2

Перед СТ

913

150

300

2,71

5,42

16,8

ГПА-Ц-8 Б (НК-14СТ)

1,06

29,1

Перед СТ

988

150

300

3,33

6,66

16,2

ГПА-Ц-10Б (НК-14СТ-10)

1,06

29,2

Перед СТ

780

150

300

3,78

7,56

15,5

ГТК-10,

0,44

66,5

Перед ТВД

1053

180/60

60/180

5,16/1,72

1,72/5,16

18,3

ГТК-10М1)

После СТ

813

ГПУ-10 (ДР-59)

1,01

67,6

После ТВД

833

145

60

4,37

1,81

18,1

ГТК-10И (МS-3002)

0,71

40,6

После СТ

806

230

60

7,61

1,91

15,8

ГTK-10ИP (MS-3002)

0,73

40,7

После СТ

816

230

150

5,51

3,59

17,3

PGT-10

1,40

33,2

После СТ

745

150

100

3,97

2,64

16,0

ГПА-10 «Урал», ГПА-10ПХГ «Урал» (ПС-90ГП-3)

1,44

34,4

Перед СТ

953

100

100

2,65

2,65

16,1

ГПА-12 «Урал», ГПА-12Р «Урал», ГПА-Ц-12Р «Урал» (ПС-90ГП-1)

1,55

36,8

Перед СТ

1010

150

100

4,40

2,94

16,0

«Коберра» 182 («Эйвон»)

0,90

60,7

Перед СТ

898

200

210

7,81

8,20

17,0

ГТН-16

1,15

67,4

После СТ

681

250

280

11,80

12,85

16,7

ГТН-16М-1

1,16

66,4

После СТ

693

150

300

6,44

12,88

16,9

ГПУ-16, ГПА-16-МЖ (ДЖ-59)

1,27

76,2

Перед СТ

913

150

80

6,66

3,55

17,4

ГПА-Ц-16 (НК-16СТ)

0,98

80,5

Перед СТ

823

150

300

7,26

14,52

17,2

«Коберра-16МГ» ГПА-16МГ (ДГ-90)

1,90

54,8

После ТВД

893

150

300

5,87

11,75

16,5

ГПА-Ц-16С, ГПА-16ДГ «Урал»2) (ДГ-90)

1,90

54,8

После ТВД

893

150/80

300/150

5,87/3,13

11,75/5,87

16,5

ГПА-16 «Урал», ГПА-16Р «Урал», ГПА-Ц-16Р «Урал», ГПУ-16Р «Урал» (ПС-90ГП-2)

2,01

47,3

После СТ

782

150

100

5,50

3,67

16,1

ГПА-Ц-16 НК 38, ГПА-16 «Волга» (НК-38СТ)

2,60

42,8

Перед СТ

1033

150

150

5,47

5,47

15,6

ГПА-Ц-16АЛ

ГПА-16Р «Уфа»

PGT-21S, ГПА-16 «Нева»,

ГПА-16АЛ «Урал»3)

(АЛ-31СТ)

1,76

51,2

Перед СТ

1043

150/110

300/300

5,62/4,12

11,25/11,25

16,4

ГТНР-16

0,71

72,2

После СТ

823

80

100

3,29

4,17

17,4

ГПА-Ц-18, ГПА-18НК «Урал» (НК-16-18СТ)

0,95

79,1

Перед СТ

863

140

100

7,13

5,09

17,0

ГТН-25-1

1,30

80,2

После СТ

773

400

500

26,65

33,31

15,7

ГТН-25

1,12

117,4

После СТ

701

180

480

14,66

39,08

16,6

ГПА-25/76-ДН80Л, ГПА-25ДН «Урал»4) (ДН-80)

2,18

68,1/68,3

Перед СТ

1033

150/80

300/150

9,04/4,75

18,09/8,91

15,4/15,5

ГПА-Ц-25, ГПА-25 НК, ГПА «Нева 25» (НК-36СТ)

2,31

79,2

Перед СТ

973

150

300

9,04

18,08

16.2

ГТК-25И (MS 5002)

0,82

92,5

После СТ

764

175

50

12,56

3,59

16,1

ГТК-25ИР (MS 5002), ГТНР-25И (В) (MS 5322 R(B))

0,85

89,0

После СТ

775

230

130

12,31

6,96

17,2

ГТНР-25 И (С) (MS 5322 R(C))

0,87

93,2

После СТ

795

235

130

13,59

6,92

17,1

1) - модернизированная камера сгорания (ОАО «ОРМА», НПП «ЭСТ»/НПФ «Теплофизика»)

2) - штатная/малоэмиссионная камера сгорания

3) и 4) - штатная/малоэмиссионная камера сгорания


Приложение Б

(обязательное)

Таблица Б.1 - Типовой перечень измеряемых параметров

Параметры

Обозначения

Единица измерения

Примечание

Барометрическое давление

Рa

МПа

Данные метеостанции или барометр-анероид

Температура атмосферного воздуха

ta

°С

САУ агрегата

Относительная влажность атмосферного воздуха

φ

%

Данные метеостанции

Температура воздуха на входе в компрессор

t3

°С

САУ агрегата. При отсутствии замера рассчитывается по формуле t3 = ta + 2,5 °С

Температура отработавших газов в штатной точке измерения (табл. А.1)

tшт

°С

САУ агрегата

Частота вращения компрессора высокого давления

nВД

об/мин

То же

Частота вращения компрессора низкого давления

nНД

об/мин

-«-

Частота вращения силовой турбины

nСТ

об/мин

-«-

Избыточное давление воздуха за компрессором высокого давления

P4

МПа

-«-

Объемные доли или процентное содержание компонентов и В(З)В:

Оксид азота

NO

ppm

Переносной газоанализатор

Диоксид азота

NO2

ppm

То же

Оксид углерода

СО

ppm

-«-

Кислород

О2

%

-«-

Диоксид углерода

СО2

%

-«-

Примечание - В качестве штатной точки измерения температуры отработавших газов могут быть использованы сечения перед ТВД, перед или после СТ и др.

Приложение В

(справочное)

Алгоритм и пример обработки результатов испытаний газотурбинного агрегата ГПА-Ц-18

Таблица В.1 - Результаты испытаний газотурбинного агрегата ГПА-Ц-18

Параметр

Обозначение

Размерность

Формула или источник

Режимы

1

2

3

4

Барометрическое давление воздуха

Рa

МПа

Замер

0,0998

Температура атмосферного воздуха

ta

°С

То же

22,1

22,1

22,3

22,3

Ta

К

ta + 273

295,1

295,1

295,3

295,3

Относительная влажность

φ

%

Замер

50,9

51,4

52,3

52,8

Температура воздуха на входе в компрессор

t3

°С

То же

21,7

21,8

22,0

21,9

T3

к

t3 + 273

294,7

294,8

295,0

294,9

Температура отработавших газов перед СТ

t2

°С

Замер

590

620

560

530

T2

к

t2 + 273

863

893

833

803

Частота вращения силовой турбины

nст

об/мин

Замер

5109

5301

4895

4672

Частота вращения компрессора низкого давления

nкнд

об/мин

То же

5316

5428

5189

5060

Частота вращения компрессора высокого давления

nквд

об/мин

-«-

6844

6951

6726

6612

Давление воздуха за компрессором:















- избыточное

Р4

МПа

Замер

0,8689

0,9150

0,8179

0,7698

- абсолютное

Р4

МПа

Р4 + Ра

0,9687

1,0148

0,9177

0,8696

Концентрация в сухих отработавших газах:















- оксида азота

NO

ppm

Замер

43

48

39

34

- диоксида азота

NO2

ppm

То же

3,3

3,1

3.8

4,5

- оксида углерода

СО

ppm

-«-

38

34

44

47

диоксида углерода

CO2

%

-«-

2,2

2,3

2,1

2,0

- кислорода

О2

%

-«-

17,2

17,0

17,3

17,5

- оксидов азота

CNOx

мг/м3

2,053 ´ (NO + NO2)

95

105

88

79

- оксида углерода

CCO

мг/м3

1,250 ´ СО

59

53

65

68

Приведенная концентрация (при 0 °С, 0,1013 МПа и 15 % O2) в сухих отработавших газах:















- оксидов азота

мг/м3

151

158

143

136

- оксида углерода

мг/м3

94

80

106

117

Коэффициент соотношения объемных расходов сухого и влажного отработавших газов

К4

-«-

0,958

0,957

0,960

0,962

Расход сухих отработавших газов

Q2

м3

74,9

77,6

71,8

68,9

Мощность выброса:















- оксидов азота

MNOx

г/с

СNOx ´ Q2 ´ 10- 3

7,1

8,1

6,3

5,4

- оксида углерода

МCO

г/с

СCO ´ Q2 ´ 10- 3

4,4

4,1

4,7

4,7

Номинальные значения параметров:









- абсолютное давление за компрессором высокого давления

Р04

МПа

Таблица А.1

0,95

- температура отработавших газов перед СТ

T0ст

К

То же

863

- расход отработавших газов

Q02

м3

-«-

79,1

Концентрация В(З)В в сухих отработавших газах:









- оксидов азота

мг/м

п. 7.3.2, рисунок В.1

96

- оксида углерода

мг/м

п. 7.3.2, рисунок В.2

61

Приведенная концентрация в сухих отработавших газах:









- оксидов азота

мг/м3

п. 7.3.2, рисунок В.1

151

- оксида углерода

мг/м3

п. 7.3.2, рисунок В.2

99

Величина нормативной приведенной концентрации:









- оксидов азота

мг/м3

Таблица А.1

140

- оксида углерода

мг/м3

Таблица А.1

100

Коэффициент соответствия нормативной концентрации:









- оксидов азота

KNOx

%

+ 7,9

- оксида углерода

KCO

%

- 1,0

CN0 - измеренная, C15NOx - приведенная

Рисунок В.1 - Концентрация оксидов азота в отработавших газах агрегата ГПА-Ц-18

CCO - измеренная, С15CO - приведенная

Рисунок В.2 - Концентрация оксида углерода в отработавших газах агрегата ГПА-Ц-18

Пример - Обработка результатов испытаний газотурбинного агрегата ГПА-Ц-18.

Алгоритм и пример обработки измеренных параметров приведены в таблице В.1 и на рисунках В.1 и В.2 по результатам испытаний агрегата ГПА-Ц-18 на четырех режимах (первый режим в данном случае является текущим штатным режимом).

Результаты испытаний показывают, что у обследованного агрегата номинальные значения концентраций оксидов азота (рисунок В.1) и оксида углерода (рисунок В.2) составляют, соответственно, 151 и 99 мг/м3.

Сравнивая эти значения с данными таблицы А.1 (Приложение А), получаем

;

,

т.е. обследованный агрегат по приведенным концентрациям оксидов азота и углерода в отработавших газах соответствует показателям НД, приведенным в таблице А.1 (Приложение А). Таким образом, при проведении вычислений выбросов В(З)В номинальные значения оксидов азота и углерода допускается принимать по данным таблицы А.1 (Приложение А).

Согласно результатам испытаний газотурбинного агрегата ГПА-Ц-18, приведенным в таблице В.1, мощность выброса на текущем штатном режиме составляет по оксидам азота МNOx = 7,1 г/с и оксиду углерода МCO = 4,4 г/с.

Библиография

[1] Инструкции по эксплуатации газоанализаторов типа «Testo», «IMR», «ДАГ».

[2] Перечень методик выполнения измерений концентраций загрязняющих веществ в выбросах промышленных предприятий. - НИИ «Атмосфера» МПР России, 2001 (в т.ч. ПНД Ф 13.1:2.26-99 «Методика выполнения измерений массовой концентрации предельных углеводородов С1 - С5, C6 и выше (суммарно), в воздухе рабочей зоны и промышленных выбросах методом газовой хроматографии»).

[3] РД 51-164-92 «Временная инструкция по проведению контрольных измерений вредных выбросов газотурбинных установок на компрессорных станциях, ВНИИГАЗ».





Ключевые слова: инструкция, выбросы, контрольные измерения, вредные (загрязняющие) вещества, отработавшие (выхлопные) газы, газотурбинные установки ГПА.



СОДЕРЖАНИЕ

Введение. 1

1 Область применения. 2

2 Нормативные ссылки. 2

3 Термины, определения и сокращения. 2

4 Основные положения. 3

5 Организация измерений. 4

6 Объем и условия проведения измерений; измеряемые параметры.. 4

7 Обработка результатов измерений. 5

Приложение А. Номинальные значения показателей ГПА.. 7

Приложение Б. Типовой перечень измеряемых параметров. 10

Приложение В. Алгоритм и пример обработки результатов испытаний газотурбинного агрегата ГПА-Ц-18. 10

Библиография. 14





© 2013 Ёшкин Кот :-)
