Письмо Координационного центра по ценообразованию и сметному нормированию в строительстве
от 28 марта 2006 г. № КЦ/П199

"О введении элементных сметных норм и единичных расценок на устройство бетонного покрытия взлетно-посадочных полос, магистральных и рулежных дорожек аэродромов машинами бетоноукладочного комплекта
к Сборникам ГЭСН(ФЕР)-2001-31 "Аэродромы"

1. Ввести с 1 января 2007 года дополнительные элементные сметные нормы и единичные расценки на работы по устройству бетонного покрытия взлетно-посадочных полос, магистральных и рулежных дорожек аэродромов машинами бетоноукладочного комплекта (Приложение).

2. Дополнить указанными нормами и расценками Сборники ГЭСН (ФЕР)-2001-31 "Аэродромы".

3. Данные элементные сметные нормы и единичные расценки могут применяться организациями-заказчиками и подрядчиками независимо от их ведомственной принадлежности и форм собственности, и предназначены для определения сметной стоимости строительства ресурсным и базисно-индексным методами, а также для расчетов за выполненные строительные, ремонтно-строительные и монтажные работы.

4. Единичные расценки разработаны для 1-го базового района Российской Федерации (Московской области) в уровне цен по состоянию на 1 января 2000 г. с районным коэффициентом 1,0. При применении расценок в субъектах Российской Федерации их привязка к местным условиям должна осуществляться с учетом территориальных поправочных коэффициентов в базисном уровне цен на 01.01.2000 г.

Руководитель Центра

П.В. Горячкин

Приложение
к письму Координационного центра
по ценообразованию и сметному
нормированию в строительстве
от 28 марта 2006 г. № КЦ/П199

Сборник № 31 "Аэродромы"

I. Справочная информация

1. Общие сведения

Выбор бетоноукладочного комплекта на гусеничном ходу со скользящими формами корпорации "GOMACO" (США) для работ по устройству бетонного покрытия взлетно-посадочных полос аэродромов был произведен на основании изучения опыта выполнения подобных работ зарубежными фирмами Англии, Японии, Китая, Щвейцарии и России. При строительстве взлетно-посадочных полос, магистральных и рулежных дорожек аэродромов экономически целесообразно применять следующие машины бетоноукладочного комплекта корпорации "GOMACO":

- распределитель бетона двухгусеничный со скользящими формами марки PS-2600;

- бетоноукладчик четырехгусеничный со скользящими формами марки GHP-2800;

- машина для образования шероховатости на поверхности бетонного покрытия и распределения пленкообразующего материала марки Т/С 600.

2. Распределитель бетона двухгусеничный со скользящими формами марки PS-2600 корпорации "GOMACO"

Распределитель бетона двухгусеничный со скользящими формами марки PS-2600 является головной машиной бетоноукладочного комплекта корпорации "GOMACO".

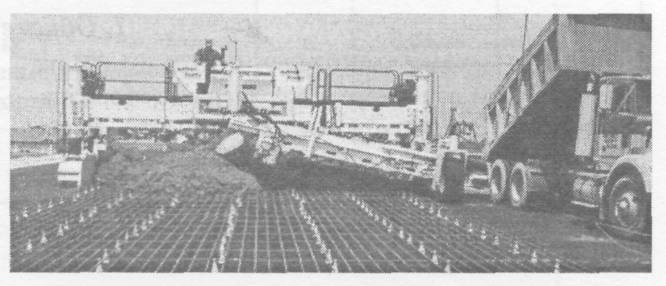

Фрагмент участка взлетно-посадочной полосы аэродрома с двухгусеничным со скользящими формами распределителем бетонной смеси корпорации "GOMACO" марки PS-2600 представлен на рис 1.1.

"Рис. 1.1. Фрагмент участка взлетно-посадочной полосы аэродрома с двухгусеничным со скользящими формами распределителем бетонной смеси корпорации "GOMACO" марки PS-2600"

Распределитель бетона предназначен для приема бетона из самосвалов с задней разгрузкой с последующим распределением бетонной смеси перед бетоноукладчиком. Бетон распределяется на необходимую ширину реверсивным шнеком, затем выравнивается с помощью специальной формы.

Распределитель бетона марки PS-2600 обеспечивает ширину укладки до 7,5 м.

Распределитель бетона марки PS-2600 оснащен дизельным двигателем с турбонаддувом марки Caterpillar C-9, мощностью 205,2 кВт.

3. Бетоноукладчик четырехгусеничный со скользящими формами марки GHP-2800

Бетоноукладчик марки GHP-2800 эффективно используется при строительстве взлетно-посадочных полос аэродромов, магистральных дорог и дорог местного значения, автострад, городских улиц и др.

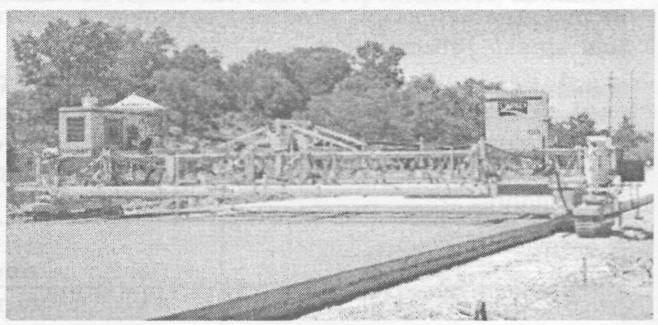

Фрагмент участка взлетно-посадочной полосы аэродрома с четырехгусеничным со скользящими формами бетоноукладочным комплектом корпорации "GOMACO" марки GHP-2800 приведен на рис. 1.2.

"Рис. 1.2. Бетоноукладчик марки GHP-2800"

Бетоноукладчик марки GHP-2800 оснащен современной системой электрогидравлического управления, которая позволяет повысить степень управляемости бетоноукладчика, обеспечивая высокое качество укладки бетонной смеси и легкость управления машиной.

4. Машина для образования шероховатости на поверхности бетонного покрытия и распределения пленкообразующих материалов марки Т/С 600

В составе машин бетоноукладочного комплекта машина марки Т/С 600 выполняет последовательно две совмещенные финишные операции: нанесение на поверхности бетонного покрытия шероховатости и распределения пленкообразующих материалов.

Машина для образования шероховатости на поверхности бетонного покрытия и распределения пленкообразующих материалов марки Т/С 600 снабжена электрогидравлической системой управления, предназначенной для автоматического ведения машины по курсу, при движении вперед или назад, а также выдерживание заданных уклонов с помощью копирной системы автоматики, аналогичной системе, используемой на бетоноукладчике. Система автоматики облегчает управление машинами и обеспечивает высокое качество нанесения шероховатости на поверхность покрытия и распределения пленкообразующих материалов.

Фрагмент участка взлетно-посадочной полосы аэродрома с машиной для образования шероховатости на бетонном покрытии и распределения пленкообразующих материалов корпорации "GOMACO" марки Т/С 600 представлен на рис. 1.3.

"Рис.1.3. Машина для образования шероховатости на поверхности бетонного покрытия и распределения пленкообразующих материалов марки Т/С 600."

Распределитель пленкообразующих материалов включает в себя бак емкостью 946,4 л, гидромотор, насос и систему управления.

Щетка для нанесения шероховатости установлена на каретке, которая совершает поперечные движения на всю ширину свежеуложенного бетонного покрытия. В конце каждого хода каретка автоматически поворачивается для продолжения нанесения полос шероховатости. Регулируя давление щетки на поверхность свежеуложенного покрытия, можно изменять глубину борозд шероховатости.

II. Техническая часть

1. Общие указания

1.22 Нормами табл. 01-069, 01-070, 01-071 не учтены затраты по нарезке и заполнению деформационных швов. Эти затраты следует учитывать дополнительно.

III. Элементные сметные нормы

Раздел 01. Аэродромы

6. Покрытия

Таблица ЭСН 31-01-069 Устройство выравнивающего слоя из укатываемого бетона толщиной 15 см асфальтоукладчиками на гусеничном ходу типа "Супер 2000" фирмы "VOGELE" (Германия), шириной укладки от 3 до 12,5 м

Состав работ:

01. Установка и снятие ограждений. 02. Очистка от грязи и посторонних предметов и промывка (увлажнение) поверхности нижележащего слоя перед укладкой бетонной смеси. 03. Установка стоек и натяжение копирных струн для обеспечения работы в автоматическом режиме на захватке. 04. Установка асфальтоукладчика в исходное положение и подготовка к работе в соответствии с технологическим регламентом. 05. Пробное бетонирование перед началом работ с целью отработки режимов укладки и уплотнения смеси обеспечивающих требуемую плотность и ровность, а также обеспечения удобоукладываемости бетонной смеси. 06. Устройство технологических пандусов в начале и в конце уложенных полос для заезда дорожной техники и выхода вальцов катков за край уплотняемой полосы и уплотнения зоны рабочего шва. 07. Укладка бетонной смеси асфальтоукладчиком. 08. Уплотнение уложенной бетонной смеси гладковальцовыми вибрационными и пневмоколесными катками (производится после укладки асфальтоукладчиком не менее 20 погонных метров покрытия) с соблюдением режимов, предусмотренных технологическим регламентом). 09. Равномерное распределение на поверхности свежеуложенного бетона битумной эмульсии автогудронатором. 10. Обрезка кромок бетона после окончания сменной захватки. 11. Вывозка технологических отходов после обрезки кромок бетона в конце сменной захватки на расстояние 35 км.

Измеритель: 100 м2 поверхности
31-01-069-1	Устройство выравнивающего слоя из укатываемого бетона толщиной 15 см
31-01-069-2	При изменении толщины слоя на 1 см добавлять или исключать к норме 31-01-069-1



Таблица ЭСН 31-01-070 Устройство неармированного покрытия из бетона толщиной 36 см машинами бетоноукладочного комплекта на гусеничном ходу со скользящими формами типа машин корпорации "GOMACO", шириной укладки до 7,5 м

Состав работ:

01. Установка и снятие ограждений. 02. Очистка, промывка и продувка поверхности выравнивающего слоя. 03. Укладка по выравнивающему слою двух слоев прокладочной аэродромной пленки (ППА) и ее закрепление дюбелями с шайбами. 04. Установка стоек и натяжение копирных струн с двух сторон полосы. 05. Приведение в рабочее положение машин бетоноукладочного комплекта. 06. Подвозка бетона и загрузка в бункер распределителя бетонной смеси. 07. Устройство бетонного покрытия через ряд с последующим заполнением смежных рядов. 08. Распределение, укладка бетона, нанесение шероховатости и пленкообразующих материалов машинами бетоноукладочного комплекта. 09. Устройство бетонного покрытия вручную по опалубке с уплотнением глубинными вибраторами в начале и конце сменной захватки и в местах, недоступных укладке машинами бетоноукладочного комплекса. 10. Устройство пандусов к ранее уложенным полосам для въезда и съезда автосамосвалов. 11. Очистка и промывка машин бетоноукладочного комплекта. 12. Обработка боковых граней полосы битумной эмульсией.

Измеритель: 1000 м2 покрытия
31-01-070-1	Устройство неармированного покрытия толщиной 36 см бетоноукладочным комплектом на гусеничном ходу



Таблица ЭСН 31-01-071 Устройство армированного цементобетонного покрытия толщиной 30 см машинами бетоноукладочного комплекта на гусеничном ходу со скользящими формами типа машин корпорации"GOMACO", шириной укладки до 7,5 м

Состав работ:

01. Установка и снятие ограждений. 02. Очистка, промывка и продувка поверхности выравнивающего слоя. 03. Укладка по выравнивающему слою двух слоев прокладочной аэродромной пленки (ППА) и ее закрепление дюбелями с шайбами. 04. Сверление отверстий в бетоне для крепления арматурных каркасов. 05. Установка по контуру плит арматурного каркаса автокраном по контору плит. 06. Установка стоек и натяжение копирных струн с двух сторон полосы. 07. Приведение в рабочее положение машин бетоноукладочного комплекта. 08. Подвозка бетона и загрузка в бункер распределителя бетонной смеси. 09. Устройство бетонного покрытия через ряд с последующим заполнением смежных рядов. 10. Нанесение шероховатости и распределение пленкообразующих материалов машинами бетоноукладочного комплекта. 11. Устройство бетонного покрытия вручную по опалубке с уплотнением глубинными вибраторами в начале и конце сменной захватки и в местах, недоступных укладке машинами бетоноукладочного комплекса. 12. Устройство пандусов к ранее уложенным полосам для въезда и съезда автосамосвалов. 13. Очистка и промывка машин бетоноукладочного комплекта. 14. Обработка боковых граней полосы битумной эмульсией.

Измеритель: 1000 м2 покрытия
31-01-071-1	Устройство армированного бетонного покрытия толщиной 30 см машинами бетоноукладочного комплекта на гусеничном ходу типа машин корпорации "GOMACO", шириной укладки до 7,5 м



IV. Федеральные единичные расценки

Раздел 01. Аэродромы

В сметных ценах на 01.01.2000 г.

Эксплуатация строительных машин и механизмов

В базисных ценах по состоянию на 01.01.2000 г.

Сметные цены на материалы, изделия и конструкции

В базисных ценах по состоянию на 01.01.2000 г.

Сметные расценки на эксплуатацию строительных машин и автотранспортных средств

(на 1 маш.-ч.)

код отра-сле-вой	наименование машин и техническая характеристика	амортиза-ционные отчисле-ния на полное восста-новление, руб.	переменные эксплуатационные затраты									затраты на перебази-ровку - всего, руб. в т.ч. оплата труда, руб.	сметная расценка, руб. в т.ч. оплата труда рабочих, управля-ющих машиной, руб.
			на ремонт и техни-ческое обслу-живание	на замену быстро-изнашива-ющихся частей, руб. в т.ч. оплата труда рабочих, руб	труда рабочих, управля-ющих машиной и оплата труда, чел.-ч руб.	на бензин кг руб.	на энергоносители			на смазоч-ные матери-алы, руб.	на гидравли-ческую жидкость, руб.
							дизель-ное топливо руб.	электро-энергия квт руб.	сжатый воздух м3 руб.
1	2	3	4	5	6	7	8	9	10	11	12	13	14
385301	Бетоноукладчики четырехгусеничные со скользящими формами типа GHP-2800 корпорации "Gomaco" (США), шириной укладки до 7,5 м	3300,0	1980,0	165,0	2 32,88	-	139,44	-	-	33,79	10,37	-	5661,48 32,88
385302	Распределители бетонной смеси двухгусеничные типа PS-2600 корпорации "Gomaco" (США), шириной укладки до 7,5 м	1875,0	1125,0	93,75	2 32,88	-	106,88	-	-	25,90	12,78	-	3272,19 32,88
385303	Машины двухгусеничные для образования шероховатости на поверхности бетона и распределения пленкообразующих материалов типа Т/С-600 "Gomaco" (США), шириной укладки до 7,5 м	1080,0	648,0	54,0	2 32,88	-	29,75	-	-	7,21	3,52	-	1855,36 32,88
385304	Укладчики асфальтобетона марки "Супер 2000" фирмы "VOGELE" (Германия), шириной укладки от 3 до 12,5 м	1663,25	997,95	83,16	1 16,44	-	33,18	-	-	8,04	1,71	5,86	2809,59 16,44
