ОТРАСЛЕВОЙ СТАНДАРТ
|
ТИПЫ. КОНСТРУКЦИЯ И РАЗМЕРЫ. |
ОСТ 24.090.48-79 Вводится впервые |
Указанием Министерства тяжелого и транспортного машиностроения от 09.07.79 № ЕМ-002/8387 срок введения установлен
с 01.07.80
до 01.07.85
Несоблюдение стандарта преследуется по закону.
Настоящий стандарт распространяется на канатные и цепные стропы., предназначенные для навешивания грузов, имеющих специальные приспособления, и на универсальные стропы, предназначенные для строповки грузов обвязкой.
1. Типы
1.1. Канатные стропы должны изготовляться следующих типов:
1СК - одноветвевые;
2СК - двухветвевые;
3СК - трехветвевые;
4СК - четырехветвевые;
УСК - универсальные (исполнений 1 и 2).
1.2. Цепные стропы должны изготовляться следующих типов:
1СЦ - одноветвевые;
2СЦ - двухветвевые;
3СЦ - трехветвевые;
4СЦ - четырехветвевые;
СЦ2вз с двумя замкнутыми ветвями;
УСЦ - универсальные
2. КОНСТРУКЦИЯ И РАЗМЕРЫ
2.1. Конструкция и размеры канатных стропов
2.1.1. Конструкция и размеры стропов типа 1СК должны соответствовать указанным на черт. 1 и в табл. 1.

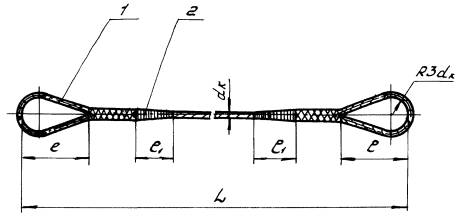

Черт. 1
Размеры в мм
|
Допускаемая нагрузка, тс |
L, мм |
Поз. 1 Канатная ветвь |
Поз. 2 |
Поз. 3 |
||||||||
|
Звенья по ОСТ 24.090.49-79 |
||||||||||||
|
0 |
0в1 |
0в2 |
Ров |
К1 |
К2 |
К3 |
Кр |
|||||
|
Количество 1 |
||||||||||||
|
Обозначения |
||||||||||||
|
1СК-0,32 |
0,32 |
900 - 5100 |
ВК-0,32 |
0-0,4 |
0в1-0,4 |
0в2-0,4 |
Ров-0,4 |
К1-0,32 |
К2-0,4 |
К3-0,4 |
Кр-0,32 |
|
|
1СК-0,4 |
0,4 |
ВК-0,4 |
К1-0,4 |
Кр-0,4 |
||||||||
|
1СК-0,5 |
0,5 |
1100 - 10100 |
ВК-0,5 |
0-0,5 |
0в1-0,5 |
0в2-0,5 |
Ров-0,5 |
К1-0,5 |
К2-0,5 |
К3-0,5 |
Кр-0,5 |
|
|
1СК-0,63 |
0,63 |
ВК-0,63 |
0-0,63 |
0в1-0,63 |
0в2-0,63 |
Ров-0,63 |
К1-0,63 |
К2-0,63 |
К3-0,63 |
кр-0,63 |
||
|
1СК-0,8 |
0,8 |
1100 - 15100 |
ВК-0,8 |
0-0,8 |
0в1-0,8 |
0в2-0,8 |
Ров-0,8 |
К1-0,8 |
К2-0,8 |
К3-0,8 |
Кр-0,8 |
|
|
1СК-1,0 |
1,0 |
ВК-1,0 |
0-1,0 |
0в1-1,0 |
0в2-1,0 |
Ров-1,0 |
К1-1,0 |
К2-1,0 |
К3-1,0 |
Кр-1,0 |
||
|
1СК-1,25 |
1,25 |
ВК-1,25 |
0-1,25 |
0в1-1,25 |
0в2-1,25 |
Ров-1,25 |
К1-1,25 |
К2-1,25 |
К3-1,25 |
Кр-1,25 |
||
|
1СК-1,6 |
1,6 |
1400 - 16200 |
ВК-1,6 |
0-1,6 |
0в1-1,6 |
0в2-1,6 |
Ров-1,6 |
К1-1,6 |
К2-1,6 |
К3-1,6 |
Кр-1,6 |
|
|
1СК-2,0 |
2,0 |
ВК-2,0 |
0-2,0 |
0в1-2,0 |
0в2-2,0 |
Ров-2,0 |
К1-2,0 |
К2-2,0 |
К3-2,0 |
Кр-2,0 |
||
|
1СК-2,5 |
2,5 |
ВК-2,5 |
0-2,5 |
0в1-2,5 |
0в2-2,5 |
Ров-2,5 |
К1-2,5 |
К2-2,5 |
К3-2,5 |
- |
||
|
1СК-3,2 |
3,2 |
1500 - 20300 |
ВК-3,2 |
0-3,2 |
0в1-3,2 |
0в2-3,2 |
Ров-3,2 |
К1-3,2 |
К2-3,2 |
К3-3,2 |
||
|
1СК-4,0 |
4,0 |
ВК-4,0 |
0-4,0 |
0в1-4,0 |
0в2-4,0 |
Ров-4,0 |
К1-4,0 |
К2-4,0 |
К3-4,0 |
|||
|
1СК-5,0 |
5,0 |
ВК-5,0 |
0-5,0 |
0в1-5,0 |
0в2-5,0 |
Ров-5,0 |
К1-5,0 |
К2-5,0 |
К3-5,0 |
|||
|
1СК-6,3 |
6,3 |
2000 - 20400 |
ВК-6,3 |
0-6,3 |
0в1-6,3 |
0в2-6,3 |
Ров-6,3 |
К1-6,3 |
- |
- |
||
|
1СК-8,0 |
8,0 |
ВК-8,0 |
0-8,0 |
0в1-8,0 |
0в2-8,0 |
Ров-8,0 |
К1-8,0 |
|||||
|
1СК-10,0 |
10,0 |
ВК-10,0 |
0-10,0 |
0в1-10,0 |
0в2-10,0 |
Ров-10,0 |
К1-10,0 |
|||||
|
1СК-12,5 |
12,5 |
2500 - 20500 |
ВК-12,5 |
0-12,5 |
0в1-12,5 |
0в2-12,5 |
Ров-12,5 |
К1-12,5 |
||||
|
1СК-16,0 |
16,0 |
ВК-16,0 |
0-16,0 |
0в1-16,0 |
0в2-16,0 |
Ров-16,0 |
К1-16,0 |
|||||
|
1СК-20,0 |
20,0 |
ВК-20,0 |
0-20,0 |
0в1-20,0 |
0в2-20,0 |
Ров-20,0 |
К1-20,0 |
|||||
Пример условного обозначения одноветвевого канатного стропа с допускаемой нагрузкой 1,6 тс, звеном для навешивания стропа 0-1,6, звеном для захвата груза К1-1,6, длиной L = 2000 мм:
СТРОП 1СК-1,6/0-1,6/К1-1,6/2000 ОСТ 24.090.48-79
То же, климатического исполнения ХЛ:
СТРОП 1СК-1,6ХЛ/0-1,6ХЛ/К1-1,6ХЛ/2000 ОСТ 24.090.48-79

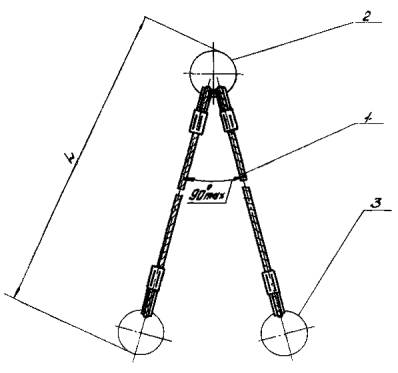

2.1.2. Конструкция и размеры стропов типа 2СК должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Размеры в мм
|
Обозначения |
Допускаемая нагрузка, тс |
L, мм |
Поз. 1 Канатная ветвь |
Поз. 2 |
Поз. 3 |
|||||||||
|
Звенья по ОСТ 24.090.49-79 |
||||||||||||||
|
Рт1 |
Рт2 |
Рт3 |
Ров |
0в1 |
0в2 |
Т |
К1 |
К2 |
К3 |
Кр |
||||
|
Количество |
||||||||||||||
|
2 |
1 |
2 |
||||||||||||
|
Обозначения: |
||||||||||||||
|
2СК-0,4 |
0,4 |
900 - 5100 |
ВК-0,32 |
Рт1-0,63 |
Рт2-0,63 |
- |
Ров-0,4 |
0в1-0,4 |
0в2-0,4 |
Т-0,4 |
К1-0,32 |
К2-0,4 |
К3-0,4 |
Кр-0,32 |
|
2СК-0,5 |
0,5 |
ВК-0,4 |
Ров-0,5 |
0в1-0,5 |
0в2-0,5 |
Т-0,5 |
К1-0,4 |
Кр-0,4 |
||||||
|
2СК-0,63 |
0,63 |
1100 - 10100 |
ВК-0,5 |
Ров-0,63 |
0в1-0,63 |
0в2-0,63 |
Т-0,63 |
К1-0,5 |
К2-0,5 |
К3-0,5 |
Кр-0,5 |
|||
|
2СК-0,8 |
0,8 |
ВК-0,63 |
Рт1-0,8 |
Рт2-0,8 |
Рт3-1,25 |
Ров-0,8 |
0в1-0,8 |
0в2-0,8 |
Т-0,8 |
К1-0,63 |
К2-0,63 |
К3-0,63 |
Кр-0,63 |
|
|
2СК-1,0 |
1,0 |
1100 - 15100 |
ВК-0,8 |
Рт1-1,0 |
Рт2-1,0 |
Ров-1,0 |
0в1-1,0 |
0в2-1,0 |
Т-1,0 |
К1-0,8 |
К2-0,8 |
К3-0,8 |
Кр-0,8 |
|
|
2СК-1,25 |
1,25 |
ВК-1,0 |
Рт1-1,25 |
Рт2-1,25 |
Ров-1,25 |
0в1-1,25 |
0в2-1,25 |
Т-1,25 |
К1-1,0 |
К2-1,0 |
К3-1,0 |
Кр-1,0 |
||
|
2СК-1,6 |
1,6 |
ВК-1,25 |
Рт1-1,6 |
Рт2-1,6 |
Рт3-1,6 |
Ров-1,6 |
0в1-1,6 |
0в2-1,6 |
Т-1,6 |
К1-1,25 |
К2-1,25 |
К3-1,25 |
Кр-1,25 |
|
|
2СК-2,0 |
2,0 |
1400 - 16200 |
ВК-1,6 |
Рт1-2,0 |
Рт2-2,0 |
Рт3-2,0 |
Ров-2,0 |
0в1-2,0 |
0в2-2,0 |
Т-2,0 |
К1-1,6 |
К2-1,6 |
К3-1,6 |
Кр-1,6 |
|
2СК-2,5 |
2,5 |
ВК-2,0 |
Рт1-2,5 |
Рт2-2,5 |
Рт3-2,5 |
Ров-2,5 |
0в1-2,5 |
0в2-2,5 |
Т-2,5 |
К1-2,0 |
К2-2,0 |
К3-2,0 |
Кр-2,0 |
|
|
2СК-3,2 |
3,2 |
ВК-2,5 |
Рт1-3,2 |
Рт2-3,2 |
Рт3-3,2 |
Ров-3,2 |
0в1-3,2 |
0в2-3,2 |
Т-3,2 |
К1-2,5 |
К2-2,5 |
К3-2,5 |
- |
|
|
2СК-4,0 |
4,0 |
1500 - 20300 |
ВК-3,2 |
Рт1-4,0 |
Рт2-4,0 |
Рт3-4,0 |
Ров-4,0 |
0в1-4,0 |
0в2-4,0 |
Т-4,0 |
К1-3,2 |
К2-3,2 |
К3-3,2 |
|
|
2СК-5,0 |
5,0 |
ВК-4,0 |
Рт1-5,0 |
Рт2-5,0 |
Рт3-5,0 |
Ров-5,0 |
0в1-5,0 |
0в2-5,0 |
Т-5,0 |
К1-4,0 |
К2-4,0 |
К3-4,0 |
||
|
2СК-6,3 |
6,3 |
ВК-5,0 |
Рт1-6,3 |
Рт2-6,3 |
Рт3-6,3 |
Ров-6,3 |
0в1-6,3 |
0в2-6,3 |
Т-6,3 |
К1-5,0 |
К2-5,0 |
К3-5,0 |
||
|
2СК-8,0 |
8,0 |
2000 - 20400 |
ВК-6,3 |
Рт1-8,0 |
Рт2-8,0 |
Рт3-8,0 |
Ров-8,0 |
0в1-8,0 |
0в2-8,0 |
Т-8,0 |
К1-6,3 |
- |
- |
|
|
2СК-10,0 |
10,0 |
ВК-8,0 |
Рт1-10,0 |
Рт2-10,0 |
Рт3-10,0 |
Ров-10,0 |
0в1-10,0 |
0в2-10,0 |
Т-10,0 |
К1-8,0 |
||||
|
2СК-12,5 |
12,5 |
ВК-10,0 |
Рт1-12,5 |
Рт2-12,5 |
Рт3-12,5 |
Ров-12,5 |
0в1-12,5 |
0в2-12,5 |
Т-12,5 |
К1-10,0 |
||||
|
2СК-16,0 |
16,0 |
2500 - 20500 |
ВК-12,5 |
Рт1-16,0 |
Рт2-16,0 |
Рт3-16,0 |
Ров-16,0 |
0в1-16,0 |
0в2-16,0 |
Т-16,0 |
К1-12,5 |
|||
|
2СК-20,0 |
20,0 |
ВК-16,0 |
|
|
Рт3-20,0 |
Ров-20,0 |
0в1-20,0 |
0в2-20,0 |
Т-20,0 |
К1-16,0 |
||||
|
2СК-25,0 |
25,0 |
ВК-20,0 |
Рт3-25,0 |
- |
- |
- |
Т-25,0 |
К1-20,0 |
||||||
Пример условного обозначения двухветвевого канатного стропа с допускаемой нагрузкой 1,6 тс, звеном для навешивания стропа Рт1-1,6, звеном для захвата груза К1-1,25, длиной L = 2000 мм:
СТРОП 2СК-1,6/Рт1-1,6/К1-1,25/2000 ОСТ 24.090.48-79
То же, климатического исполнения ХЛ:
СТРОП 2СК-1,6ХЛ/Рт1-1,6ХЛ/К1-1,25ХЛ/2000 ОСТ 24.090.48-79

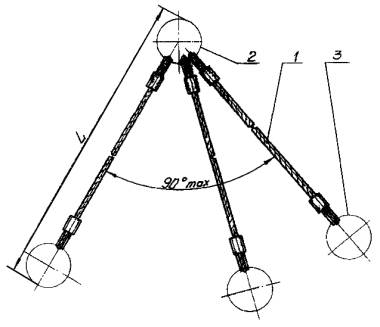

2.1.3. Конструкция и размеры стропов типа 3СК должны соответствовать указанным на черт. 3 и в табл. 3.
|
Допускаемая нагрузка, тс |
L, мм |
Поз. 1 Канатная ветвь |
Поз. 2 |
Поз. 3 |
|||||
|
Звенья по ОСТ 24.090.49-79 |
|||||||||
|
0в2 |
Ров |
К1 |
К2 |
К3 |
Кр |
||||
|
количество |
|||||||||
|
3 |
1 |
3 |
|||||||
|
Обозначения |
|||||||||
|
3СК-0,63 |
0,63 |
900 - 5100 |
ВК-0,32 |
0в2-0,63 |
Ров-63 |
К1-0,32 |
К2-0,4 |
К3-0,4 |
Кр-0,32 |
|
3СК-0,8 |
0,8 |
ВК-0,4 |
0в2-0,8 |
Ров-0,8 |
К1-0,4 |
Кр-0,4 |
|||
|
3СК-1,0 |
1,0 |
1200 - 10200 |
ВК-о,5 |
0в2-1,0 |
Ров-1,0 |
К1-0,5 |
К2-0,5 |
К3-0,5 |
Кр-0,5 |
|
3СК-1,25 |
1,25 |
ВК-0,63 |
0в2-1,25 |
Ров-1,25 |
К1-0,63 |
К2-0,63 |
К3-0,63 |
Кр-0,63 |
|
|
3СК-1,6 |
1,6 |
1200 - 15200 |
ВК-0,8 |
0в2-1,6 |
Ров-1,6 |
К1-0,8 |
К2-0,8 |
К3-0,8 |
Кр-0,8 |
|
3СК-2,0 |
2,0 |
ВК-1,0 |
0в2-2,0 |
Ров-2,0 |
К1-1,0 |
К2-1,0 |
К3-1,0 |
Кр-1,0 |
|
|
3СК-2,5 |
2,5 |
ВК-1,25 |
0в2-2,5 |
Ров-2,5 |
К1-1,25 |
К2-1,25 |
К3-1,25 |
Кр-1,25 |
|
|
3СК-3,2 |
3,2 |
1600 - 16300 |
ВК-1,6 |
0в2-3,2 |
Ров-3,2 |
К1-1,6 |
К2-1,6 |
К3-1,6 |
Кр-1,6 |
|
3СК-4,0 |
4,0 |
ВК-2,0 |
0в2-4,0 |
Ров-4,0 |
К1-2,0 |
К2-2,0 |
К3-2,0 |
Кр-2,0 |
|
|
3СК-5,0 |
5,0 |
ВК-2,5 |
0в2-5,0 |
Ров-5,0 |
К1-2,5 |
К2-2,5 |
К3-2,5 |
- |
|
|
3СК-6,3 |
6,3 |
1700 - 20400 |
ВК-3,2 |
0в2-6,3 |
Ров-6,3 |
К1-3,2 |
К2-3,2 |
К3-3,2 |
|
|
3СК-8,0 |
8,0 |
ВК-4,0 |
0в2-8,0 |
Ров-8,0 |
К1-4,0 |
К2-4,0 |
К3-4,0 |
||
|
3СК-10,0 |
10,0 |
ВК-5,0 |
0в2-10,0 |
Ров-10,0 |
К1-5,0 |
К2-5,0 |
К3-5,0 |
||
|
3СК-12,5 |
12,5 |
2200 - 20600 |
ВК-6,3 |
0в2-12,5 |
Ров-12,6 |
К1-6,3 |
- |
- |
|
|
3СК-16,0 |
16,0 |
ВК-8,0 |
0в2-16,0 |
Ров-16,0 |
К1-8,0 |
||||
|
3СК-20,0 |
20,0 |
ВК-10,0 |
0в2-20,0 |
Ров-20,0 |
К1-10,0 |
||||
Пример условного обозначения трехветвевого канатного стропа с допускаемой нагрузкой 1,6 тс, звеном для навешивания стропа 0в2-1,6; звеном для захвата груза К1-0,8; длиной L = 2000 мм:
СТРОП 3СК-1,6/0в2-1,6/К1-0,8/2000 ОСТ 24.090.48-79
То же, климатического исполнения ХЛ:
СТРОП 3СК-1,6ХЛ/0в2-1,6ХЛ/К1-0,8ХЛ/20О0 ОСТ 24.090.48-79

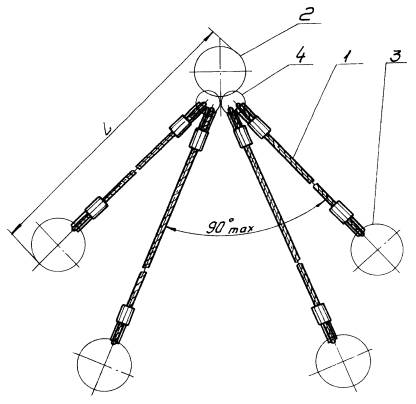

2.1.4. Конструкция и размеры стропов типа 4СК должны соответствовать указанным на черт. 4, 5 и в табл. 4, 5.

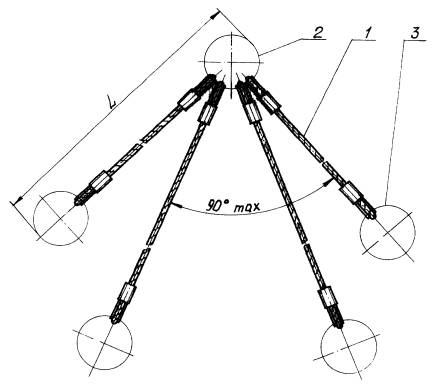

Черт. 4
Размеры в мм
|
Допускаемая нагрузка, тс |
L, мм |
Поз. 1 Канатная ветвь |
Поз. 2 |
Поз. 3 |
|||||||
|
Звенья по ОСТ 24.090.49-79 |
|||||||||||
|
Рт1 |
Рт2 |
Рт3 |
Т |
К1 |
К2 |
К3 |
Кр |
||||
|
Количество |
|||||||||||
|
4 |
1 |
4 |
|||||||||
|
Обозначения |
|||||||||||
|
4СК-0,63 |
0,63 |
900 - 5100 |
ВК-0,32 |
Рт1-0,63 |
Рт2-0,63 |
- |
Т-0,63 |
К1-0,32 |
К2-0,4 |
К3-0,4 |
Кр-0,32 |
|
4СК-0,8 |
0,8 |
Рт1-0,8 |
Рт2-0,8 |
Рт3-1,25 |
Т-0,8 |
||||||
|
4СК-1,0 |
1,0 |
ВК-0,4 |
Рт1-1,0 |
Рт2-1,0 |
Т-1,0 |
К1-0,4 |
Кр-0,4 |
||||
|
4СК-1,25 |
1,25 |
1200 - 10200 |
ВК-0,5 |
Рт1-1,25 |
Рт2-1,25 |
Т-1,25 |
К1-0,5 |
К2-0,5 |
К3-0,5 |
Кр-0,5 |
|
|
4СК-1,6 |
1,6 |
ВК-0,63 |
Рт1-1,6 |
Рт2-1,6 |
Рт3-1,6 |
Т-1,6 |
К1-0,63 |
К2-0,63 |
К3-0,63 |
Кр-0,63 |
|
|
4СК-2,0 |
2,0 |
1300 - 15300 |
ВК-0,8 |
Рт1-2,0 |
Рт2-2,0 |
Рт3-2,0 |
Т-2,0 |
К1-0,8 |
К2-0,8 |
К3-0,8 |
Кр-0,8 |
|
4СК-2,5 |
2,5 |
ВК-1,0 |
Рт1-2,5 |
Рт2-2,5 |
Рт3-2,5 |
Т-2,5 |
К1-1,0 |
К2-1,0 |
К3-1,0 |
Кр-1,0 |
|
|
4СК-3,2 |
3,2 |
ВК-1,25 |
Рт1-3,2 |
Рт2-3,2 |
Рт3-3,2 |
Т-3,2 |
К1-1,25 |
К2-1,25 |
К3-1,25 |
Кр-1,25 |
|
|
4СК-4,0 |
4,0 |
1600 - 16400 |
ВК-1,6 |
Рт1-4,0 |
Рт2-4,0 |
Рт3-4,0 |
Т-4,0 |
К1-1,6 |
К2-1,6 |
К3-1,6 |
Кр-1,6 |
|
4СК-5,0 |
5,0 |
ВК-2,0 |
Рт1-5,0 |
Рт2-5,0 |
Рт3-5,0 |
1-5,0 |
К1-2,0 |
К2-2,0 |
К3-2,0 |
Кр-2,0 |
|
|
4СК-6,3 |
6,3 |
ВК-2,5 |
Рт1-6,3 |
Рт2-6,3 |
Рт3-6,3 |
Т-6,3 |
К1-2,5 |
К2-2,5 |
К3-2,5 |
- |
|
|
4СК-8,0 |
8,0 |
1800 - 20500 |
ВК-3,2 |
Рт1-8,0 |
Рт2-8,0 |
Рт3-8,0 |
Т-8,0 |
К1-3,2 |
К2-3,2 |
К3-3,2 |
|
|
4СК-10,0 |
10,0 |
ВК-4,0 |
Рт1-10,0 |
Рт2-10,0 |
Рт3-10,0 |
Т-10,0 |
К1-4,0 |
К2-4,0 |
К3-4,0 |
||
|
4СК-12,5 |
12,5 |
ВК-5,0 |
Рт1-12,5 |
Рт2-12,5 |
Рт3-12,5 |
Т-12,5 |
К1-5,0 |
К2-5,0 |
К3-5,0 |
||
|
4СК-16,0 |
16,0 |
2300 - 20700 |
ВК-6,3 |
Рт1-16,0 |
Рт2-16,0 |
Рт3-16,0 |
Т-16,0 |
К1-6,3 |
- |
- |
|
|
4СК-20,0 |
20,0 |
ВК-8,0 |
- |
- |
Рт3-20,0 |
Т-20,0 |
К1-8,0 |
||||
|
4СК-25,0 |
25,0 |
ВК-10,0 |
Рт3-25,0 |
Т-25,0 |
К1-10,0 |
||||||
|
4СК-32,0 |
32,0 |
2700 - 20700 |
ВК-12,5 |
- |
Т-32,0 |
К1-12,5 |
|||||
Пример условного обозначения четырехветвевого канатного стропа с допускаемой нагрузкой 1,6 тс, звеном для навешивания стропа Рт1-1,6, звеном для навешивания груза К1-0,63, длиной L = 2000 мм:
СТРОП 4СК-1,6/Рт1-1,6/К1-0,63/2000 ОСТ 24.090.48-79
То же, климатического исполнения ХЛ:
СТРОП 4СК-1,6ХЛ/Рт1-1,6ХЛ/К1-0,63ХЛ/2000 ОСТ 24.090.48-79
Черт. 5
Размеры в мм
|
Допускаемая нагрузка, тс |
L, мм |
Поз. 1 Канатная ветвь |
Поз. 2 |
Поз. 3 |
Поз. 4 |
||||||||||||
|
Звенья по ОСТ 24.090.48-79 |
|||||||||||||||||
|
Рт1 |
Рт2 |
Рт3 |
Т |
0в1 |
0в2 |
Ров |
К1 |
К2 |
К3 |
Кр |
0 |
0в1 |
Ров |
||||
|
Количество |
|||||||||||||||||
|
4 |
|
1 |
4 |
2 |
|||||||||||||
|
ОБОЗНАЧЕНИЯ |
|||||||||||||||||
|
4СК-0,63 |
0,63 |
900 - 5100 |
ВК-0,32 |
Рт1-0,63 |
Рт2-0,63 |
- |
Т-0,63 |
0в1-0,63 |
0в2-0,63 |
Ров-0,63 |
К1-0,32 |
К2-0,4 |
К3-0,4 |
|
0-0,5 |
0в1-0,5 |
Ров-0,5 |
|
4СК-0,8 |
0,8 |
Рт1-0,8 |
Рт2-0,8 |
Рт3-1,25 |
Т-0,8 |
0в1-0,8 |
0в2-0,8 |
Ров-0,8 |
Кр-0,32 |
0-0,63 |
0в1-0,63 |
Ров-0,63 |
|||||
|
4СК-1,0 |
1,0 |
ВК-0,4 |
Рт1-1,0 |
Рт2-1,0 |
Т-1,0 |
0в1-1,0 |
0в2-1,0 |
Ров-1,0 |
К1-0,4 |
Кр-0,4 |
0-0,8 |
0в1-0,8 |
Ров-0,8 |
||||
|
4СК-1,25 |
1,25 |
1200 – 10200 |
ВК-0,5 |
Рт1-1,25 |
Рт2-1,25 |
Т-1,25 |
0в1-1,25 |
0в2-1,25 |
Ров-1,25 |
К1-0,5 |
К2-0,5 |
К3-0,5 |
Кр-0,5 |
0-1,0 |
0в1-1,0 |
Ров-1,0 |
|
|
4СК-1,6 |
1,6 |
ВК-0,63 |
Рт1-1,6 |
Рт2-1,6 |
Рт3-1,6 |
Т-1,6 |
0в1-1,6 |
0в2-1,6 |
Ров-1,6 |
К1-0,63 |
К2-0,63 |
К3-0,63 |
Кр-0,63 |
0-1,25 |
0в1-1,25 |
Ров-1,25 |
|
|
4СК-2,0 |
2,0 |
1300 - 15300 |
ВК-0,8 |
Рт1-2,0 |
Рт2-2,0 |
Рт3-2,0 |
Т-2,0 |
0в1-2,0 |
0в2-2,0 |
Ров-2,0 |
К1-0,8 |
К2-0,8 |
К3-0,8 |
Кр-0,8 |
0-1,6 |
0в1-1,5 |
Ров-1,6 |
|
4СК-2,5 |
2,5 |
ВК-1,0 |
Рт1-2,5 |
Рт2-2,5 |
Рт3-2,5 |
Т-2,5 |
0в1-2,5 |
0в2-2,5 |
Ров-2,5 |
К1-1,0 |
К2-1,0 |
К3-1,0 |
Кр-1,0 |
0-2,0 |
0в1-2,0 |
Ров-2,0 |
|
|
4СК-3,2 |
3,2 |
ВК-1,25 |
Рт1-3,2 |
Рт2-3,2 |
Рт3-3,2 |
Т-3,2 |
0в1-3,2 |
0в2-3,2 |
Ров-3,2 |
К1-1,25 |
К2-1,25 |
К3-1,25 |
Кр-1,25 |
0-2,5 |
0в1-2,5 |
Ров-2,5 |
|
|
4СК-4,0 |
4,0 |
1600 - 16400 |
ВК-1,6 |
Рт1-4,0 |
Рт2-4,0 |
Рт3-4,0 |
Т-4,0 |
0в1-4,0 |
0в2-4,0 |
Ров-4,0 |
К1-1,6 |
К2-1,6 |
К3-1,6 |
Кр-1,6 |
0-3,2 |
0в1-3,2 |
Ров-3,2 |
|
4СК-5,0 |
5,0 |
ВК-2,0 |
Рт1-5,0 |
Рт2-5,0 |
Рт3-5,0 |
Т-5,0 |
0в1-5,0 |
0в2-5,0 |
Ров-5,0 |
К1-2,0 |
К2-2,0 |
К3-2,0 |
Кр-2,0 |
0-4,0 |
0в1-4,0 |
Ров-4,0 |
|
|
4СК-6,3 |
6,3 |
ВК-2,5 |
Рт1-6,3 |
Рт2-6,3 |
Рт3-6,3 |
Т-6,3 |
0в1-6,3 |
0в2-6,3 |
Ров-6,3 |
К1-2,5 |
К2-2,5 |
К3-2,5 |
- |
0-5,0 |
0в1-5,0 |
Ров-5,0 |
|
|
4СК-8,0 |
8,0 |
1800 - 20500 |
ВК-3,2 |
Рт1-8,0 |
Рт2-8,0 |
Рт3-8,0 |
Т-8,0 |
0в1-8,0 |
0в2-8,0 |
Ров-8,0 |
К1-3,2 |
К2-3,2 |
К3-3,2 |
0-6,3 |
0в1-6,3 |
Ров-6,3 |
|
|
4СК-10,0 |
10,0 |
ВК-4,0 |
Рт1-10,0 |
Рт2-10,0 |
Рт3-10,0 |
Т-10,0 |
0в1-10,0 |
0в2-10,0 |
Ров-10,0 |
К1-4,0 |
К2-4,0 |
К3-4,0 |
0-8,0 |
0в1-10,0 |
Ров-10,0 |
||
|
4СК-12,5 |
12,5 |
ВК-5,0 |
Рт1-12,5 |
Рт2-12,5 |
Рт3-12,5 |
Т-12,5 |
0в1-12,5 |
0в2-12,5 |
Ров-12,5 |
К1-5,0 |
К2-5,0 |
К3-5,0 |
0-10,0 |
0в1-10,0 |
Ров-10,0 |
||
|
4СК-16,0 |
16,0 |
2300 - 20700 |
ВК-6,3 |
Рт1-16,0 |
Рт2-16,0 |
Рт3-16,0 |
Т-16,0 |
0в1-16,0 |
0в2-16,0 |
Ров-16,0 |
К1-6,3 |
- |
- |
0-12,5 |
0в1-12,5 |
Ров-12,5 |
|
|
4СК-20,0 |
20,0 |
ВК-8,0 |
- |
- |
Рт3-20,0 |
Т-20,0 |
0в1-20,0 |
0в2-20,0 |
Ров-20,0 |
К1-8,0 |
0-16,0 |
0в1-16,0 |
Ров-16,0 |
||||
Пример условного обозначения четырехветвевого канатного стропа с допускаемой нагрузкой 1,6 тс, звеном для навешивания стропа 0в2-1,6, переходным звеном 0в1-1,25, звеном для захвата груза К1-0,63, длиной L = 2000 мм:
СТРОП 4СК-1,6/0в2-1,6/0в1-1,25/К1-0,63/2000 ОСТ 24.090.48-79
То же, климатического исполнения ХЛ:
СТРОП 4СК-1,6ХЛ/0в2-1,6ХЛ/0в1-1,25ХЛ/К1-0,63ХЛ/2000 ОСТ 24.090.48-79
2.1.5. Конструкция и размеры канатных ветвей должны соответствовать указанным на черт. 6 и в табл. 6.
Допускается применение канатных ветвей стропов без коушей, при этом конструкция и размеры петли должны соответствовать черт. 7 и табл. 7.

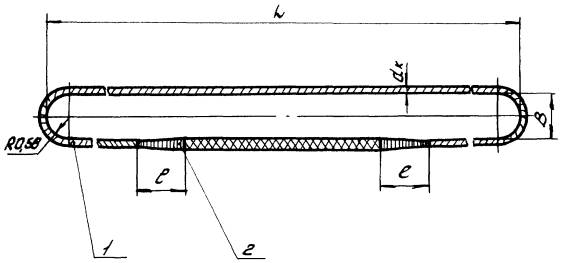

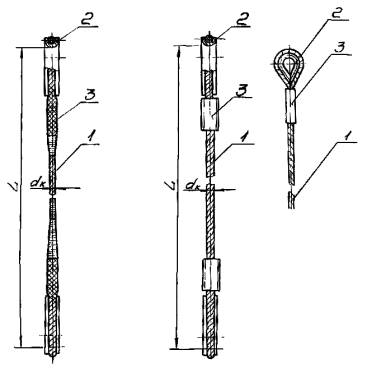

Черт. 6
Размеры в мм
|
Допускаемая нагрузка, тс |
Разрывное усилие ветви каната, кгс, не менее |
L, мм |
Поз. 1 |
Поз. 2 |
Поз. 3 |
||||||||
|
канат dк Г-1-Н-160 |
канат dк Г-1-Н-180 |
Коуш по ГОСТ 2224-72 |
Заделка конца каната |
||||||||||
|
ГОСТ 3071-74 |
ГОСТ 3079-69 |
ГОСТ 7668-69 |
ГОСТ 7679-69 |
ГОСТ 3071-74 |
ГОСТ 3079-69 |
ГОСТ 7668-69 |
ГОСТ 7679-69 |
||||||
|
количество |
|
||||||||||||
|
1 |
2 |
||||||||||||
|
Диаметр каната к, мм |
обозначение |
||||||||||||
|
ВК-0,32 |
0,32 |
1920 |
800 - 5000 |
- |
- |
- |
- |
6,3 |
- |
6,3 |
- |
25 |
См. приложение |
|
ВК-0,4 |
0,4 |
2400 |
7,6 |
- |
6,7 |
25; 30 |
|||||||
|
ВК-0,5 |
0,5 |
3000 |
1000 - 10000 |
8,5 |
8,1 |
8,0 |
|||||||
|
ВК-0,63 |
0,63 |
3780 |
- |
3,9 |
9,0 |
- |
34 |
||||||
|
ВК-0,8 |
0,8 |
4800 |
1000 - 15000 |
11,5 |
9,7 |
- |
- |
- |
10,0 |
34; 40 |
|||
|
ВК-1,0 |
1,0 |
6000 |
- |
- |
11,5 |
11,5 |
11,5 |
- |
|||||
|
ВК-1,25 |
1,25 |
7500 |
13,5 |
13,5 |
- |
- |
11,5 |
12,5 |
40; 45 |
||||
|
ВК-1,6 |
1,6 |
9600 |
1250 - 16000 |
15,5 |
13;5 |
13,5 |
13,5 |
45 |
|||||
|
ВК-2,0 |
2,0 |
12000 |
- |
15,5 |
15,5 |
15,0 |
15,0 |
||||||
|
ВК-2,5 |
2,5 |
15000 |
22,5 |
17,5 |
- |
17,0 |
16,5 |
- |
56; 75 |
||||
|
ВК-3,2 |
3,2 |
19200 |
1250 - 20000 |
20,0 |
- |
19,5 |
- |
19,5 |
63; 75 |
||||
|
ВК-4,0 |
4,0 |
24000 |
- |
22,0 |
22,5 |
22,5 |
21,5 |
- |
|||||
|
ВК-5,0 |
5,0 |
30000 |
25,0 |
- |
26,0 |
24,5 |
- |
23,5 |
75; 85 |
||||
|
ВК-6,3 |
6,3 |
37800 |
1600 - 20000 |
29,0 |
- |
28,5 |
- |
27,0 |
27,0 |
85 |
|||
|
ВК-8,0 |
8,0 |
48000 |
33,5 |
31,0 |
- |
30,5 |
- |
30,0 |
85; 95 |
||||
|
ВК-10,0 |
10,0 |
60000 |
- |
35,0 |
- |
35,0 |
36,5 |
- |
33,0 |
- |
95; 105 |
||
|
ВК-12,5 |
12,5 |
75000 |
2000 - 20000 |
- |
39,5 |
40,0 |
39,5 |
39,0 |
- |
105; 110 |
|||
|
ВК-16,0 |
16,0 |
96000 |
- |
45,0 |
44,5 |
43,0 |
42,0 |
120; 130 |
|||||
|
ВК-20,0 |
20,0 |
120000 |
50,0 |
- |
49,0 |
- |
46,5 |
47,5 |
130; 140 |
||||
|
ВК-25,0 |
25,0 |
150000 |
66,5 |
- |
- |
54,0 |
53,5 |
54,5 |
140; 160; 180 |
||||
Пример условного обозначения канатной ветви с допускаемой нагрузкой 1,6 тс; длиной L = 2000 мм:
ВЕТВЬ ВК-1,6/2000 ОСТ 24.090.48-79
То же, климатического исполнения ХЛ:
ВЕТВЬ ВК-1,6ХЛ/2000 ОСТ 24.090.48-79
Примечание. Допускается применять канаты по другим маркировочным группам, при этом разрывное усилие ветви каната, указанное в табл. 6, должно быть меньше разрывного усилия каната в целом, указанного в ГОСТ 3071-74, ГОСТ 3079-69, ГОСТ 7668-69 и ГОСТ 7679-69.
2.1.6. Конструкция и размеры стропов типа УСК исполнения 1 должны соответствовать указанным на черт. 7 и в табл. 7.

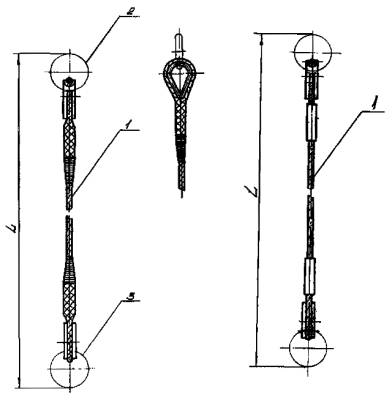

Черт. 7
Размеры в мм
|
Допускаемая нагрузка, тс |
Расчетное разрывное усилие ветви каната, кгс, не менее |
L |
l |
l1 |
Грузоподъемность стропа при 2α = 90° |
Поз. 1 |
Поз. 2 |
||||||||
|
Канат dк Г-1-Н-160 |
Канат dк Г-1-Н-180 |
Проволока I-0 по ГОСТ 3282-74 |
|||||||||||||
|
ГОСТ 3071-74 |
ГОСТ 3079-69 |
ГОСТ 7668-69 |
ГОСТ 7679-69 |
ГОСТ 3071-74 |
ГОСТ 3079-69 |
ГОСТ 7668-69 |
ГОСТ 7679-69 |
||||||||
|
количество |
|||||||||||||||
|
1 |
2 |
||||||||||||||
|
Диаметр каната dк |
Длина развертки |
||||||||||||||
|
УСК1-0,32 |
0,32 |
1920 |
1000 - 15000 |
200 |
60 |
0,22 |
- |
- |
- |
- |
6,3 |
- |
- |
|
1800 |
|
УСК1-0,36 |
0,36 |
2160 |
0,25 |
6,7 |
6,3 |
||||||||||
|
УСК1-0,4 |
0,4 |
2400 |
0,28 |
7,6 |
- |
6,7 |
|||||||||
|
УСК1-0,45 |
0,45 |
2700 |
240 |
0,32 |
- |
7,6 |
8,1 |
||||||||
|
УСК1-0,5 |
0,5 |
3000 |
0,35 |
8,5 |
- |
||||||||||
|
УСК1-0,56 |
0,56 |
3360 |
0,40 |
- |
8,5 |
8,0 |
|||||||||
|
УСК1-0,63 |
0,63 |
3780 |
80 |
0,45 |
8,9 |
9,0 |
- |
3200 |
|||||||
|
УСК1-0,7 |
0,7 |
4200 |
2000 - 20000 |
280 |
0,50 |
11,5 |
9,7 |
- |
- |
- |
8,9 |
||||
|
УСК1-0,8 |
0,8 |
4800 |
0,56 |
10,0 |
|||||||||||
|
УСК1-0,9 |
0,9 |
5400 |
0,63 |
- |
11,5 |
9,7 |
- |
||||||||
|
УСК1-1,0 |
1,0 |
6000 |
0,70 |
- |
11,5 |
11,5 |
- |
||||||||
|
УСК1-1,1 |
1,1 |
6600 |
0,78 |
13,5 |
- |
- |
11,5 |
||||||||
|
УСК1-1,25 |
1,25 |
7500 |
0,88 |
- |
11,5 |
12,5 |
|||||||||
|
УСК1-1,4 |
1,4 |
8400 |
90 |
1,00 |
- |
13,5 |
13,5 |
13,5 |
13,5 |
- |
- |
4200 |
|||
|
УСК1-1,6 |
1,6 |
9600 |
320 |
1,10 |
15,5 |
- |
- |
- |
- |
13,5 |
13,5 |
13,5 |
|||
|
УСК1-1,8 |
1,8 |
10500 |
100 |
1,30 |
15,5 |
15,0 |
15,0 |
- |
- |
- |
5000 |
||||
|
УСК1-2,0 |
2,0 |
12000 |
1,40 |
- |
- |
- |
- |
15,5 |
15,5 |
15,0 |
15,0 |
||||
|
УСК1-2,25 |
2,25 |
13500 |
3000 - 25000 |
130 |
1,60 |
22,5 |
17,0 |
16,5 |
- |
- |
- |
16,0 |
9400 |
||
|
УСК1-2,5 |
2,5 |
15000 |
1,80 |
- |
- |
17,5 |
17,0 |
16,5 |
- |
||||||
|
УСК1-2,8 |
2,8 |
16800 |
400 |
2,00 |
19,5 |
- |
- |
18,0 |
18,5 |
||||||
|
УСК1-3,2 |
3,2 |
19200 |
2,30 |
- |
20,0 |
19,5 |
- |
19,5 |
|||||||
|
УСК1-3,6 |
3,6 |
21600 |
2,55 |
21,5 |
- |
21,0 |
- |
20,0 |
- |
||||||
|
УСК1-4,0 |
4,0 |
24000 |
190 |
2,80 |
- |
- |
22,0 |
22,5 |
22,5 |
21,5 |
- |
16900 |
|||
|
УСК1-4,5 |
4,5 |
27000 |
3,20 |
24,5 |
23,5 |
- |
- |
23,0 |
22,5 |
||||||
|
УСК1-5,0 |
5,0 |
30000 |
3,55 |
- |
25,0 |
- |
26,0 |
24,5 |
- |
23,5 |
- |
||||
|
УСК1-5,6 |
5,6 |
33600 |
4,00 |
27,0 |
- |
27,0 |
25,5 |
26,0 |
|||||||
|
УСК1-6,3 |
6,3 |
37800 |
4,45 |
29,0 |
- |
28,5 |
- |
27,0 |
27,0 |
- |
|||||
|
УСК1-7,0 |
7,0 |
42000 |
4000 - 30000 |
500 |
5,00 |
- |
29,0 |
- |
29,0 |
29,0 |
- |
28,5 |
|||
|
УСК1-8,0 |
8,0 |
48000 |
260 |
5,65 |
33,5 |
31,0 |
- |
30,5 |
30,0 |
32500 |
|||||
|
УСК1-9,0 |
9,0 |
54000 |
6,36 |
- |
33,0 |
33,5 |
33,0 |
32,5 |
|||||||
|
УСК1-10,0 |
10,0 |
60000 |
7,10 |
35,0 |
- |
35,0 |
36,5 |
- |
33,0 |
- |
|||||
|
УСК1-11,0 |
11,0 |
66000 |
7,80 |
38,0 |
- |
36,5 |
- |
- |
35,0 |
- |
35,0 |
||||
|
УСК1-12,5 |
12,5 |
75000 |
8,50 |
- |
39,5 |
40,0 |
39,5, |
39,0 |
|||||||
|
УСК1-14,0 |
14,0 |
84000 |
600 |
320 |
9,90 |
44,5 |
43,0 |
- |
- |
- |
- |
39,5 |
40,0 |
50200 |
|
|
УСК1-16,0 |
16,0 |
96000 |
11,30 |
- |
- |
45,0 |
44,5 |
43,0 |
42,0 |
- |
|||||
|
УСК1-18,0 |
18,0 |
108000 |
12,70 |
49,0 |
46,5 |
- |
- |
47,0 |
- |
45,0 |
|||||
|
УСК1-20,0 |
20,0 |
120000 |
14,15 |
- |
50,0 |
- |
49,0 |
- |
46,5 |
47,5 |
|||||
|
УСК1-22,5 |
22,5 |
135000 |
430 |
15,90 |
66,5 |
- |
- |
50,0 |
50,5 |
50,5 |
90300 |
||||
|
УСК1-25,0 |
25,0 |
150000 |
17,70 |
54,0 |
53,5 |
54,5 |
|||||||||
|
УСК1-28,0 |
28,0 |
168000 |
19,80 |
58,5 |
56,0 |
- |
57,5 |
||||||||
|
УСК1-32,0 |
32,0 |
192000 |
22,60 |
- |
62,0 |
60,5 |
60,0 |
||||||||
Пример условного обозначения универсального канатного стропа исполнения 1, с допускаемой нагрузкой 1,6 тс, длиной 3200 мм:
СТРОП УСК1-1,6/3200 ОСТ 24.090.48-79
То же, климатического исполнения ХЛ:
СТРОП УСК1-1,6ХЛ/3200 ОСТ 24.090.48-79
2.1.7. Конструкция и размеры стропов типа УСК исполнения 2 должны соответствовать указанным на черт. 8 и в табл. 8.
Черт. 8
Размеры в мм
|
Допускаемая нагрузка, тс |
Расчетное разрывное усилие ветви каната, кгс, не менее |
B |
L |
l |
Грузоподъемность стропа при 2α = 90° |
Поз. 1 |
Поз. 2 |
||||||||
|
Канат dк Г-1-Н-160 |
Канат dк Г-1-Н-180 |
Проволока 1-0 по ГОСТ 3282-74 |
|||||||||||||
|
ГОСТ 3071-74 |
ГОСТ 3079-69 |
ГОСТ 7668-69 |
ГОСТ 7679-69 |
ГОСТ 3071-74 |
ГОСТ 3079-69 |
ГОСТ 7668-69 |
ГОСТ 7679-69 |
||||||||
|
Количество 1 |
|||||||||||||||
|
Диаметр каната dк |
Длина развертки |
||||||||||||||
|
УСК2-0,32 |
0,32 |
960 |
50 |
800 - 30000 |
60 |
0,22 |
- |
- |
- |
- |
- |
- |
- |
- |
1800 |
|
УСК2-0,36 |
0,36 |
1080 |
0,25 |
||||||||||||
|
УСК2-0,4 |
0,4 |
1200 |
0,28 |
5,0 |
|||||||||||
|
УСК2-0,45 |
0,45 |
1350 |
0,32 |
5,4 |
|||||||||||
|
УСК2-0,5 |
0,5 |
1500 |
0,35 |
5,8 |
|||||||||||
|
УСК2-0,56 |
0,56 |
1680 |
0,40 |
||||||||||||
|
УСК2-0,63 |
0,63 |
1890 |
80 |
0,45 |
6,3 |
3200 |
|||||||||
|
УСК2-0,7 |
0,7 |
2100 |
0,50 |
6,7 |
6,3 |
||||||||||
|
УСК2-0,8 |
0,8 |
2400 |
0,56 |
7,6 |
- |
6,7 |
|||||||||
|
УСК2-0,9 |
0,9 |
2700 |
0,63 |
- |
7,6 |
8,1 |
|||||||||
|
УСК2-10 |
1,0 |
3000 |
0,70 |
8,5 |
- |
||||||||||
|
УСК2-1,1 |
1,1 |
3300 |
0,78 |
8,0 |
|||||||||||
|
УСК2-1,25 |
1,25 |
3750 |
0,88 |
- |
8,9 |
9,0 |
- |
||||||||
|
УСК2-1,4 |
1,4 |
4200 |
150 |
90 |
1,00 |
11,5 |
9,7 |
- |
- |
- |
8,9 |
4200 |
|||
|
УСК2-1,6 |
1,6 |
4800! |
1500 - 30000 |
1,10 |
10,0 |
||||||||||
|
УСК2-1,8 |
1,8 |
5400 |
100 |
1,30 |
- |
11,5 |
9,7 |
- |
5000 |
||||||
|
УСК2-2,0 |
2,0 |
6000 |
1,40 |
- |
11,5 |
11,5 |
- |
||||||||
|
УСК2-2,25 |
2,25 |
6750 |
130 |
1,60 |
13,5 |
- |
- |
11,5 |
9400 |
||||||
|
УСК2-2,5 |
2,5 |
7500 |
1,80 |
- |
11,5 |
12,5 |
|||||||||
|
УСК2-2,8 |
2,8 |
8400 |
2,00 |
- |
13,5 |
13,5 |
13,5 |
- |
- |
||||||
|
УСК2-3,2 |
3,2 |
9600 |
2,30 |
15,5 |
- |
- |
- |
13,5 |
13,5 |
13,5 |
|||||
|
УСК2-3,6 |
3,6 |
10800 |
2,55 |
15,5 |
15,0 |
15,0 |
- |
- |
- |
||||||
|
УСК2-4,0 |
4,0 |
12000 |
190 |
2,80 |
- |
- |
- |
- |
15,5 |
15,5 |
15,0 |
15,0 |
16900 |
||
|
УСК2-4,5 |
4,5 |
13500 |
200 |
2060 - 30000 |
3,20 |
22,5 |
17,0 |
16,5 |
- |
- |
- |
16,0 |
|||
|
УСК2-5,0 |
5,0 |
15000 |
3,55 |
- |
- |
17,5 |
17,0 |
16,5 |
- |
||||||
|
УСК2-5,6 |
5,6 |
16800 |
4,00 |
19,5 |
18,5 |
- |
18,0 |
||||||||
|
УСК2-6,3 |
6,3 |
18900 |
4,45 |
- |
20,0 |
19,5 |
19,5 |
- |
|||||||
|
УСК2-7,0 |
7,0 |
21000 |
5,00 |
21,5 |
- |
21,0 |
- |
20,0 |
|||||||
|
УСК2-8,0 |
8,0 |
24000 |
260 |
5,65 |
- |
- |
22,0 |
22,5 |
22,5 |
21,5 |
- |
- |
32500 |
||
|
УСК2-9,0 |
9,0 |
27000 |
6,36 |
24,5 |
23,5 |
- |
- |
23,0 |
22,5 |
||||||
|
УСК2-10,0 |
10,0 |
30000 |
7,10 |
- |
25,0 |
- |
26,0 |
24,5 |
- |
23,5 |
- |
||||
|
УСК2-11,0 |
11,0 |
33000 |
7,80 |
27,0 |
- |
25,5 |
- |
25,0 |
- |
||||||
|
УСК2-12,5 |
12,5 |
37500 |
8,50 |
29,0 |
- |
28,5 |
27,0 |
27,0 |
|||||||
|
УСК2-14,0 |
14,0 |
42000 |
250 |
320 |
9,90 |
- |
29,0 |
30,0 |
29,0 |
29,0 |
- |
28,5 |
50200 |
||
|
УСК2-16,0 |
16,0 |
48000 |
11,30 |
33,5 |
31,0 |
- |
- |
30,5 |
30,0 |
||||||
|
УСК2-18,0 |
18,0 |
54000 |
12,70 |
- |
33,0 |
33,5 |
33,0 |
32,3 |
|||||||
|
УСК2-20,0 |
20,0 |
60000 |
14,15 |
35,0 |
- |
35,0 |
36,5 |
- |
33,0 |
- |
|||||
|
УСК2-22,5 |
22,5 |
67500 |
430 |
15,90 |
39,0 |
- |
38,0 |
36,5 |
37,5 |
90300 |
|||||
|
УСК2-25,0 |
25,0 |
75000 |
17,70 |
|
39,5 |
40,0 |
39,5 |
39,0 |
- |
- |
|||||
|
УСК2-28,0 |
28,0 |
84000 |
19,80 |
44,5 |
43,0 |
- |
- |
- |
- |
39,5 |
40,0 |
||||
|
УСК2-32,0 |
32,0 |
96000 |
22,60 |
- |
- |
45,0 |
44,5 |
43,0 |
42,0 |
- |
|||||
Пример условного обозначения универсального канатного стропа исполнения 2, с допускаемой нагрузкой 1,6 тс, длиной L = 3200:
СТРОП УСК2-1,6/3200 ОСТ 24.090.48-79
То же, климатического исполнения ХЛ:
СТРОП УСК2-1,6ХЛ/3200 ОСТ 24.090.48-79
2.2. Конструкция и размеры цепных стропов.
2.2.1. Конструкция и размеры стропов типа 1СЦ должны соответствовать указанным на черт. 9 и в табл. 9.
Черт. 9
Размеры в мм
|
Допускаемая нагрузка, тс |
L, мм |
Поз. 1 Цепная ветвь |
Поз. 2 |
Поз. 3 |
||||||
|
Звенья по ОСТ 24.090.48-79 |
||||||||||
|
0в1 |
0в2 |
Ров |
К1 |
К2 |
К3 |
Кр |
||||
|
Количество 1 |
||||||||||
|
Обозначения |
||||||||||
|
1СЦ-0,4 |
0,4 |
900 - 3600 |
ВЦ-0,4 |
0в1-0,4 |
0в2-0,4 |
Ров-0,4 |
К1-0,4 |
К2-0,4 |
К3-0,4 |
Кр-0,4 |
|
1СЦ-0,5 |
0,5 |
1100 - 4100 |
ВЦ-0,5 |
0в1-0,5 |
0в2-0,5 |
Ров-0,5 |
К1-0,5 |
К2-0,5 |
К3-0,5 |
Кр-0,5 |
|
1СЦ-0,63 |
0,63 |
ВЦ-0,63 |
0в1-0,63 |
0в2-0,63 |
Ров-0,63 |
К1-0,63 |
К2-0,63 |
К3-0,63 |
Кр-0,63 |
|
|
1СЦ-0,8 |
0,8 |
1100 - 4300 |
ВЦ-0,8 |
0в1-0,8 |
0в2-0,8 |
Ров-0,8 |
К1-0,8 |
К2-0,8 |
К3-0,8 |
Кр-0,8 |
|
1СЦ-1,0 |
1,0 |
1100 - 5100 |
ВЦ-1,0 |
0в1-1,0 |
0в2-1,0 |
Ров-1,0 |
К1-1,0 |
К2-1,0 |
К3-1,0 |
Кр-1,0 |
|
1СЦ-1,25 |
1,25 |
1400 - 5200 |
ВЦ-1,25 |
0в1-1,25 |
0в2-1,25 |
Ров-1,25 |
К1-1,25 |
К2-1,25 |
К3-1,25 |
Кр-1,25 |
|
1СЦ-1,6 |
1,6 |
1400 - 6200 |
ВЦ-1,6 |
0в1-1,6 |
0в2-1,6 |
Ров-1,6 |
К1-1,6 |
К2-1,6 |
К3-1,6 |
Кр-1,6 |
|
1СЦ-2,0 |
2,0 |
ВЦ-2,0 |
0в1-2,0 |
0в2-2,0 |
Ров-2,0 |
К1-2,0 |
К2-2,0 |
К3-2,0 |
Кр-2,0 |
|
|
1СЦ-2,5 |
2,5 |
ВЦ-2,5 |
0в1-2,5 |
0в2-2,5 |
Ров-2,5 |
К1-2,5 |
К2-2,5 |
К3-2,5 |
- |
|
|
1СЦ-3,2 |
3,2 |
1500 - 8300 |
ВЦ-3,2 |
0в1-3,2 |
0в2-3,2 |
Ров-3,2 |
К1-3,2 |
К2-3,2 |
К3-3,2 |
|
|
1СЦ-4,0 |
4,0 |
ВЦ-4,0 |
0в1-4,0 |
0в2-4,0 |
Ров-4,0 |
К1-4,0 |
К2-4,0 |
К3-4,0 |
||
|
1СЦ-5,0 |
5,0 |
1600 - 10300 |
ВЦ-5,0 |
0в1-5,0 |
0в2-5,0 |
Ров-5,0 |
К1-5,0 |
К2-5,0 |
К3-5,0 |
|
|
1СЦ-6,3 |
6,3 |
2000 - 10400 |
ВЦ-6,3 |
0в1-6,3 |
0в2-6,3 |
Ров-6,3 |
К1-6,3 |
- |
- |
|
|
1СЦ-8,0 |
8,0 |
ВЦ-8,0 |
0в1-8,0 |
0в2-8,0 |
Ров-8,0 |
К1-8,0 |
||||
|
1СЦ-10,0 |
10,0 |
ВЦ-10,0 |
0в1-10,0 |
0в2-10,0 |
Ров-10,0 |
К1-10,0 |
||||
|
1СЦ-12,5 |
12,5 |
2600 - 12600 |
ВЦ-12,5 |
0в1-12,5 |
0в2-12,5 |
Ров-12,5 |
К1-12,5 |
|||
|
1СЦ-16,0 |
16,0 |
ВЦ-16,0 |
0в1-16,0 |
0в2-16,0 |
Ров-16,0 |
К1-16,0 |
||||
|
1СЦ-20,0 |
20,0 |
ВЦ-20,0 |
0в1-20,0 |
0в2-20,0 |
Ров-20,0 |
К1-20,0 |
||||
Пример условного обозначения одноветвевого цепного стропа с допускаемой нагрузкой 1,6 тс, звеном для навешивания стропа 0в1-1,6, звеном для захвата груза К1-1,6, длиной L = 2000 мм:
Строп 1СЦ-1,6/06-1,6/К1-1,6/2000 ОСТ 24.090.48-79.
2.2.2. Конструкция и размеры стропов типа 2СЦ должны соответствовать указанным на черт. 10 и в табл. 10.
Черт. 10
Таблица 10
Размеры в мм
|
Допускаемая нагрузка, тс |
L, мм |
Поз. 1 Цепная ветвь |
Поз. 2 |
Поз. 3 |
||||||||||
|
Звенья по ОСТ 24.090.49-79 |
||||||||||||||
|
Рт1 |
Рт2 |
Рт3 |
Ров |
0в1 |
0в2 |
Т |
К1 |
К2 |
К3 |
Кр |
||||
|
|
Количество |
|||||||||||||
|
2 |
1 |
2 |
||||||||||||
|
|
Обозначение |
|||||||||||||
|
2СЦ-0,4 |
0,4 |
900 - 3600 |
ВЦ-0,4 |
Рт1-0,63 |
Рт2-0,63 |
- |
Ров-0,4 |
0в1-0,4 |
0в2-0,4 |
Т-0,4 |
К1-0,32 |
К2-0,4 |
К3-0,4 |
Кр-0,32 |
|
2СЦ-0,5 |
0,5 |
Ров-0,5 |
0в1-0,5 |
0в2-0,5 |
Т-0,5 |
К1-0,4 |
Кр-0,4 |
|||||||
|
2СЦ-0,63 |
0,63 |
1100 - 4100 |
ВЦ-0,5 |
Ров-0,63 |
0в1-0,63 |
0в2-0,63 |
Т-0,63 |
К1-0,5 |
К2-0,5 |
К3-0,5 |
Кр-0,5 |
|||
|
2СЦ-0,8 |
0,8 |
ВЦ-0,63 |
Рт1-0,8 |
Рт2-0,8 |
Рт3-1,25 |
Ров-0,8 |
0в1-0,8 |
0в2-0,8 |
Т-0,8 |
К1-0,63 |
К2-0,63 |
К3-0,63 |
Кр-0,63 |
|
|
2СЦ-1,0 |
1,0 |
1100 - 4300 |
ВЦ-0,8 |
Рт1-1,6 |
Рт2-1,0 |
Ров-1,0 |
0в1-1,0 |
0в2-1,0 |
Т-1,0 |
К1-0,8 |
К2-0,8 |
К3-0,8 |
Кр-0,8 |
|
|
2СЦ-1,25 |
1,25 |
1100 - 5100 |
ВЦ-1,0 |
Рт1-1,25 |
Рт2-1,25 |
Ров-1,25 |
0в1-1,25 |
0в2-1,25 |
Т-1,25 |
К1-1,0 |
К2-1,0 |
К3-1,0 |
Кр-1,0 |
|
|
2СЦ-1,6 |
1,6 |
1400 - 5200 |
ВЦ-1,25 |
Рт1-1,6 |
Рт2-1,6 |
Рт3-1,6 |
Ров-1,6 |
0в1-1,6 |
0в2-1,6 |
Т-1,6 |
К1-1,25 |
К2-1,25 |
К3-1,25 |
Кр-1,25 |
|
2СЦ-2,0 |
2,0 |
1400 - 6200 |
ВЦ-1,6 |
Рт1-2,0 |
Рт2-2,0 |
Рт3-2,0 |
Ров-2,0 |
0в1-2,0 |
0в2-2,0 |
Т-2,0 |
К1-1,6 |
К2-1,6 |
К3-1,6 |
Кр-1,6 |
|
2СЦ-2,5 |
2,5 |
ВЦ-2,0 |
Рт1-2,5 |
Рт2-2,5 |
Рг3-2,5 |
Ров-2,5 |
0в1-2,5 |
0в2-2,5 |
Т-2,5 |
К1-2,0 |
К2-2,0 |
К3-2,0 |
Кр-2,0 |
|
|
2СЦ-3,2 |
3,2 |
ВЦ-2,5 |
Рт1-3,2 |
Рт2-3,2 |
Рт3-3,2 |
Ров-3,2 |
0в1-3,2 |
0в2-3,2 |
Т-3,2 |
К1-2,5 |
К2-2,5 |
К3-2,5 |
- |
|
|
2СЦ-4,0 |
4,0 |
1500 - 8300 |
ВЦ-3,2 |
Рт1-4,0 |
Рт2-4,0 |
Рт3-4,0 |
Ров-4,0 |
0в1-4,0 |
0в2-4,0 |
Т-4,0 |
К1-3,2 |
К2-3,2 |
К3-3,2 |
|
|
2СЦ-5,0 |
5,0 |
ВЦ-4,0 |
Рт1-5,0 |
Рт2-5,0 |
Рт3-5,0 |
Ров-5,0 |
0в1-5,0 |
0в2-5,0 |
Т-5,0 |
К1-4,0 |
К2-4,0 |
К3-4,0 |
||
|
2СЦ-6,3 |
6,3 |
1600 - 10300 |
ВЦ-5,0 |
Рт1-6,3 |
Рт2-6,3 |
Рт3-6,3 |
Ров-6,3 |
0в1-6,3 |
0в2-6,3 |
Т-6,3 |
К1-5,0 |
К2-5,0 |
К3-5,0 |
|
|
2СЦ-8,0 |
8,0 |
2000 - 10400 |
ВЦ-6,3 |
Рт1-8,0 |
Рт2-8,0 |
Рт3-8,0 |
Ров-8,0 |
0в1-8,0 |
0в2-8,0 |
Т-8,0 |
К1-6,3 |
- |
- |
|
|
2СЦ-10,0 |
10,0 |
ВЦ-8,0 |
Рт1-10,0 |
Рт2-10,0 |
Рт3-10,0 |
Ров-10,0 |
0в1-10,0 |
0в2-10,0 |
Т-10,0 |
К1-8,0 |
||||
|
2СЦ-12,5 |
12,5 |
ВЦ-10,0 |
Рт1-12,5 |
Рт2-12,5 |
Рт3-12,5 |
Ров-12,5 |
0в1-12,5 |
0в2-12,5 |
Т-12,5 |
К1-10,0 |
||||
|
2СЦ-16,0 |
16,0 |
2600 - 12600 |
ВЦ-12,5 |
Рт1-16,0 |
Рт2-16,0 |
Рт3-16,0 |
Ров-16,0 |
0в1-16,0 |
0в2-16,0 |
Т-16,0 |
К1-12,5 |
|||
|
2СЦ-20,0 |
20,0 |
ВЦ-16,0 |
Рт1-20,0 |
Рт2-20,0 |
Рт3-20,0 |
Ров-20,0 |
0в1-20,0 |
0в2-20,0 |
Т-20,0 |
К1-16,0 |
||||
|
2СЦ-25,0 |
25,0 |
ВЦ-20,0 |
- |
- |
Рт3-25,0 |
- |
- |
- |
Т-25,0 |
К1-20,0 |
||||
Пример условного обозначения двухветвевого цепного стропа с допускаемой нагрузкой 1,6 тс, звеном для навешивания стропа Рт1-1,6, звеном для захвата груза К1-1,25, длиной L = 2000 мм:
СТРОП 2СЦ-1,6/Рт1-1,6/К1-1,25/2000 ОСТ 24.090.48-79

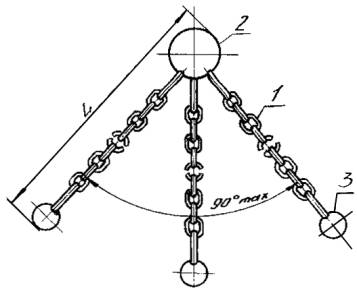

2.2.3. Конструкция и размеры стропов типа 2СЦ должны соответствовать указанным на черт. 11 и 12 и в табл. 11 и 12.
Черт. 11
Размеры в мм
|
Допускаемая нагрузка, тс |
L, мм |
Поз. 1 Цепная ветвь |
Поз. 2 |
Поз. 3 |
|||||
|
Звенья по ОСТ 24.090.49-79 |
|||||||||
|
0в2 |
Ров |
К1 |
К2 |
К3 |
Кр |
||||
|
|
Количество |
||||||||
|
3 |
1 |
3 |
|||||||
|
|
Обозначения |
||||||||
|
3СЦ-0,4 |
0,4 |
900 - 3600 |
ВЦ-0,4 |
0в2-0,4 |
Ров-0,4 |
К1-0,32 |
К2-0,4 |
К3-0,4 |
Кр-0,32 |
|
3СЦ-0,5 |
0,5 |
0в2-0,5 |
Ров-0,5 |
||||||
|
3СЦ-0,63 |
0,63 |
0в2-0,63 |
Ров-0,63 |
||||||
|
3СЦ-0,8 |
0,8 |
0в2-0,8 |
Ров-0,8 |
К1-0,4 |
Кр-0,4 |
||||
|
3СЦ-1,0 |
1,0 |
1200 - 4200 |
ВЦ-0,5 |
0в2-1,0 |
Ров-1,0 |
К1-0,5 |
К2-0,5 |
К3-0,5 |
Кр-0,5 |
|
3СЦ-1,25 |
1,25 |
ВЦ-0,63 |
0в2-1,25 |
Ров-1,25 |
К1-0,63 |
К2-0,63 |
К3-0,63 |
Кр-0,63 |
|
|
3СЦ-1,6 |
1,6 |
1200 - 4400 |
ВЦ-0,8 |
0в2-1,6 |
Ров-1,6 |
К1-0,8 |
К2-0,8 |
К3-0,8 |
Кр-0,8 |
|
3СЦ-2,0 |
2,0 |
1300 - 5300 |
ВЦ-1,0 |
0в2-2,0 |
Ров-2,0 |
К1-1,0 |
К2-1,0 |
К3-1,0 |
Кр-1,0 |
|
3СЦ-2,5 |
2,5 |
1600 - 5300 |
ВЦ-1,25 |
0в2-2,5 |
Ров-2,5 |
К1-1,25 |
К2-1,25 |
К3-1,25 |
Кр-1,25 |
|
3СЦ-3,2 |
3,2 |
1600 - 6300 |
ВЦ-1,6 |
0в2-3,2 |
Ров-3,2 |
К1-1,6 |
К2-1,6 |
К3-1,6 |
Кр-1,6 |
|
3СЦ-4,0 |
4,0 |
ВЦ-2,0 |
0в2-4,0 |
Ров-4,0 |
К1-2,0 |
К2-2,0 |
К3-2,0 |
Кр-2,0 |
|
|
3СЦ-5,0 |
5,0 |
ВЦ-2,5 |
0в2-5,0 |
Ров-5,0 |
К1-2,5 |
К2-2,5 |
К3-2,5 |
- |
|
|
3СЦ-6,3 |
6,3 |
1700 - 8500 |
ВЦ-3,2 |
0в2-6,3 |
Ров-6,3 |
К1-3,2 |
К2-3,2 |
К3-3,2 |
|
|
3СЦ-8,0 |
8,0 |
ВЦ-4,0 |
0в2-8,0 |
Ров-8,0 |
К1-4,0 |
К2-4,0 |
К3-4,0 |
||
|
3СЦ-10,0 |
10,0 |
1800 - 10600 |
ВЦ-5,0 |
0в2-10,0 |
Ров-10,0 |
К1-5,0 |
К2-5,0 |
К3-5,0 |
|
|
3СЦ-12,5 |
12,5 |
2300 - 10700 |
ВЦ-6,3 |
0в2-12,5 |
Ров-12,5 |
К1-6,3 |
- |
- |
|
|
3СЦ-16,0 |
16,0 |
ВЦ-8,0 |
0в2-16,0 |
Ров-16,0 |
К1-8,0 |
||||
|
3СЦ-20,0 |
20,0 |
ВЦ-10,0 |
0в2-20,0 |
Ров-20,0 |
К1-10,0 |
||||
|
3СЦ-25,0 |
25,0 |
3000 - 13000 |
ВЦ-12,5 |
- |
- |
К1-12,5 |
|||
|
3СЦ-32,0 |
32,0 |
ВЦ-16,0 |
К1-16,0 |
||||||

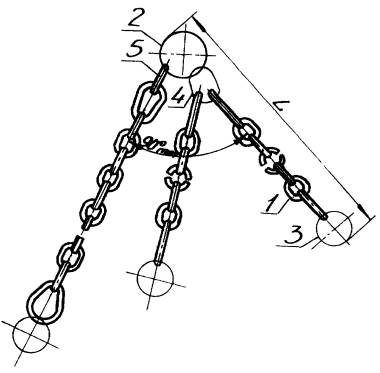

Пример условного обозначения трехветвевого цепного стропа с допускаемой нагрузкой 1,6 тс, звеном для навешивания стропа 0в2-1,6; звеном захвата груза К1-0,8; длиной L = 2000 мм:
СТРОП 3СЦ-1,6/0в2-1,6/К1-0,8/2000 ОСТ 24.090.48-79
Черт. 12
Таблица 12
|
Допускаемая нагрузка, тс |
L, мм |
Поз. 1 Цепная ветвь |
Поз. 2 |
Поз. 3 |
Поз. 4 |
Поз. 5 |
|||||||||
|
Звенья по ОСТ 24.090.49-79 |
|||||||||||||||
|
Ров |
0в1 |
0в2 |
К1 |
К2 |
К3 |
Кр |
Рт1 |
Рт3 |
0в1 |
Т |
0 |
||||
|
Количество |
|||||||||||||||
|
3 |
1 |
3 |
1 |
1 |
|||||||||||
|
Обозначения |
|||||||||||||||
|
3СЦ-0,4 |
0,4 |
900 - 3600 |
ВЦ-0,4 |
Ров-0,4 |
0в1-0,4 |
0в2-0,4 |
К1-0,32 |
К2-0,4 |
К3-0,4 |
Кр-0,32 |
- |
- |
0в1-0,4 |
Т-0,4 |
0-0,4 |
|
3СЦ-0,5 |
0,5 |
Ров-0,5 |
0в1-0,5 |
0в2-0,5 |
Рт1-0,63 |
||||||||||
|
3СЦ-0,63 |
0,63 |
Ров-0,63 |
0в-0,63 |
0в2-0,63 |
0в1-0,5 |
Т-0,5 |
0-0,5 |
||||||||
|
3СЦ-0,8 |
0,8 |
Ров-0,8 |
0в1-0,8 |
0в2-0,8 |
К1-0,4 |
Кр-0,4 |
0в1-0,63 |
Т-0,63 |
0-0,63 |
||||||
|
3СЦ-1,0 |
1,0 |
1200 - 4200 |
ВЦ-0,5 |
Ров-1,0 |
0в1-1,0 |
0в2-1,0 |
К1-0,5 |
К2-0,5 |
К3-0,5 |
Кр-0,5 |
Рт1-0,8 |
Рт3-1,25 |
0в1-0,8 |
Т-0,8 |
0-0,8 |
|
3СЦ-1,25 |
1,25 |
ВЦ-0,63 |
Ров-1,25 |
0в1-1,25 |
0в2-1,25 |
К1-0,63 |
К2-0,63 |
К3-0,63 |
Кр-0,63 |
Рт1-1,0 |
0в1-1,0 |
Т-1,0 |
0-1,0 |
||
|
3СЦ-1,6 |
1,6 |
1200 - 4400 |
ВЦ-0,8 |
Ров-1,6 |
0в1-1,6 |
0в2-1,6 |
К1-0,8 |
К2-0,8 |
К3-0,8 |
Кр-0,8 |
Рт1-1,25 |
0в1-1,25 |
Т-1,25 |
0-1,25 |
|
|
3СЦ-2,0 |
2,0 |
1300 - 5300 |
ВЦ-1,0 |
Ров-2,0 |
0в1-2,0 |
0в2-2,0 |
К1-1,0 |
К2-1,0 |
К3-1,0 |
Кр-1,0 |
Рт1-1,6 |
Рт3-1,6 |
0в1-1,6 |
Т-1,6 |
0-1,6 |
|
3СЦ-2,5 |
2,5 |
1600 - 5300 |
ВЦ-1,25 |
Ров-2,5 |
0в1-2,5 |
0в2-2,5 |
К1-1,25 |
К2-1,25 |
К3-1,25 |
Кр-1,25 |
Рт1-2,0 |
Рт3-2,0 |
0в1-2,0 |
Т-2,0 |
0-2,0 |
|
3СЦ-3,2 |
3,2 |
1600 - 6300 |
ВЦ-1,6 |
Ров-3,2 |
0в1-3,2 |
0в2-3,2 |
К1-1,6 |
К2-1,6 |
К3-1,6 |
Кр-1,6 |
Рт1-2,5 |
Рт3-2,5 |
0в1-2,5 |
Т-2,5 |
0-2,5 |
|
3СЦ-4,0 |
4,0 |
ВЦ-2,0 |
Ров-4,0 |
0в1-4,0 |
0в2-4,0 |
К1-2,0 |
К2-2,0 |
К3-2,0 |
Кр-2,0 |
Рт1-3,2 |
Рт3-3,2 |
0в1-3,2 |
Т-3,2 |
0-3,2 |
|
|
3СЦ-5,0 |
5,0 |
ВЦ-2,5 |
Ров-5,0 |
0в1-5,0 |
0в2-5,0 |
К1-2,5 |
К2-2,5 |
К3-2,5 |
- |
Рт1-4,0 |
Рт3-4,0 |
0в1-4,0 |
Т-4,0 |
0-4,0 |
|
|
3СЦ-6,3 |
6,3 |
1700 - 8500 |
ВЦ-3,2 |
Ров-6,3 |
0в1-6,3 |
0в2-6,3 |
К1-3,2 |
К2-3,2 |
К3-3,2 |
Рт1-5,0 |
Рт3-5,0 |
0в1-5,0 |
Т-5,0 |
0-5,0 |
|
|
3СЦ-8,0 |
8,0 |
ВЦ-4,0 |
Ров-8,0 |
0в1-8,0 |
0в2-8,0 |
К1-4,0 |
К2-4,0 |
К3-4,0 |
Рт1-6,3 |
Рт3-6,3 |
0в1-6,3 |
Т-6,0 |
0-6,3 |
||
|
3СЦ-10,0 |
10,0 |
1800 - 10600 |
ВЦ-5,0 |
Ров-10,0 |
0в1-10,0 |
0в2-10,0 |
К1-5,0 |
К2-5,0 |
К3-5,0 |
Рт1-8,0 |
Рт3-8,0 |
0в1-8,0 |
Т-8,0 |
0-8,0 |
|
|
3СЦ-12,5 |
12,5 |
2300 - 10700 |
ВЦ-6,3 |
Ров-12,5 |
0в1-12,5 |
0в2-12,5 |
К1-6,3 |
- |
- |
Рт1-10,0 |
Рт3-10,0 |
0в1-10,0 |
Т-10,0 |
0-10,0 |
|
|
3СЦ-16,0 |
16,0 |
ВЦ-8,0 |
Ров-16,0 |
0в1-16,0 |
0в2-16,0 |
К1-8,0 |
Рт1-12,5 |
Рт3-12,5 |
0в1-12,5 |
Т-12,5 |
0-12,5 |
||||
|
3СЦ-20,0 |
20,0 |
ВЦ-10,0 |
Ров-20,0 |
0в1-20,0 |
0в2-20,0 |
К1-10,0 |
Рт1-16,0 |
Рт3-16,0 |
0в1-16,0 |
Т-16,0 |
0-16,0 |
||||
|
3СЦ-25,0 |
25,0 |
3000 - 13000 |
ВЦ-12,5 |
|
|
|
К1-12,5 |
- |
Рт3-20,0 |
0в1-20,0 |
Т-20,0 |
0-20,0 |
|||
|
3СЦ-32,0 |
32,0 |
ВЦ-16,0 |
К1-16,0 |
Рт3-25,0 |
- |
Т-25,0 |
0-25,0 |
||||||||
Пример условного обозначения трехветвевого цепного стропа с допускаемой нагрузкой 1,6 тс; звеном для навешивания стропа 0в2-1,6; переходным звеном 0в1-1,25; звеном для захвата груза К1-0,8; L = 2000 мм:
СТРОП 3СЦ-1,6/0в2-1,6/0в1-1,25/Х1-0,8/2000 ОСТ 24.090.48-79

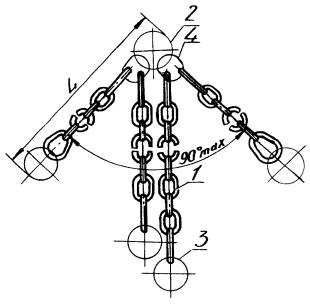

2.2.4. Конструкция и размеры стропов типа 4СЦ должны соответствовать указанным на черт. 13 и в табл. 13.
Черт. 13
Размеры в мм
|
Допускаемая нагрузка, тс |
L, мм |
Поз. 1 Цепная ветвь |
Поз. 2 |
Поз. 3 |
Поз. 4 |
|||||||||||||
|
Звенья по ОСТ 24.090.49-74 |
Поз. 4 |
|
||||||||||||||||
|
Рт1 |
Рт2 |
Рт3 |
Ров |
0в1 |
0в2 |
Т |
К1 |
К2 |
К3 |
Кр |
Рт1 |
Рт3 |
0в1 |
Т |
||||
|
|
Количество |
|||||||||||||||||
|
4 |
|
4 |
2 |
|||||||||||||||
|
|
Обозначения |
|||||||||||||||||
|
4СЦ-0,4 |
0,4 |
900 - 3600 |
ВЦ-0,4 |
Рт1-0,63 |
Рт2-0,63 |
- |
Ров-0,4 |
0в1-0,4 |
0в2-0,4 |
Т-0,4 |
К1-0,32 |
К2-0,4 |
К3-0,4 |
Кр-0,32 |
Рт1-0,63 |
|
|
|
|
4СЦ-0,5 |
0,5 |
Ров-0,5 |
0в,1-0,5 |
0в2-0,5 |
Т-0,5 |
0в1-0,4 |
Т-0,4 |
|||||||||||
|
4СЦ-0,63 |
0,63 |
Ров-0,63 |
0в1-0,63 |
0в2-0,63 |
Т-0,63 |
0в1-0,5 |
Т-0,5 |
|||||||||||
|
4СЦ-0,8 |
0,8 |
Рт1-0,8 |
Рт2-0,8 |
Рт3-1,25 |
Ров-0,8 |
0в1-0,8 |
0в2-0,8 |
Т-0,8 |
0в1-0,63 |
Т-0,63 |
||||||||
|
4СЦ-1,0 |
1,0 |
Рт1-1,0 |
Рт2-1,0 |
Ров-1,0 |
0в1-1,0 |
0в2-1,0 |
Т-1,0 |
К1-0,4 |
|
|
Кр-0,4 |
Рт1-0,8 |
Рт3-1,25 |
0в1-0,8 |
Т-0,8 |
|||
|
4СЦ-1,25 |
1,25 |
1200 - 4200 |
ВЦ-0,5 |
Рт1-1,25 |
Рт2-1,25 |
Ров-1,25 |
0в1-1,25 |
0в2-1,25 |
Т-1,25 |
К1-0,5 |
К2-0,5 |
К3-0,5 |
Кр-0,5 |
Рт1-1,0 |
0в1-1,0 |
Т-1,0 |
||
|
4СЦ-1,6 |
1,6 |
ВЦ-0,6 |
Рт1-1,6 |
Рт2-1,6 |
Рт3-1,6 |
Ров-1,6 |
0в1-1,6 |
0в2-1,6 |
Т-1,6 |
К1-0,63 |
К2-0,63 |
К3-0,63 |
Кр-0,63 |
Рт1-1,25 |
0в1-1,25 |
Т-1,25 |
||
|
4СЦ-2,0 |
2,0 |
1300 - 4500 |
ВЦ-0,8 |
Рт1-3,0 |
Рт2-2,0 |
Рт3-2,0 |
Ров-2,0 |
0в1-2,0 |
0в2-2,0 |
Т-2,0 |
К1-0,8 |
К2-0,8 |
К3-0,8 |
Кр-0,8 |
Рт1-1,6 |
Рт3-1,6 |
0в1-1,6 |
Т-1,6 |
|
4СЦ-2,5 |
2,5 |
1300 - 5300 |
ВЦ-1,0 |
Рт1-2,5 |
Рт2-2,5 |
Рт3-2,5 |
Ров-2,5 |
0в1-2,5 |
0в2-2,5 |
Т-2,5 |
К1-1,0 |
К2-1,0 |
К3-1,0 |
Кр-1,0 |
Рт1-2,0 |
Рт3-2,0 |
0в1-2,0 |
Т-2,0 |
|
4СЦ-3,2 |
3,2 |
1600 - 5300 |
ВЦ-1,25 |
Рт1-3,2 |
Рт2-3,2 |
Рт3-3,2 |
Ров-3,2 |
0в1-3,2 |
0в2-3,2 |
Т-3,2 |
К1-1,25 |
К2-1,25 |
К3-1,25 |
Кр-1,25 |
Рт1-2,5 |
Рт32,5 |
0в1-2,5 |
Т-2,5 |
|
4СЦ-4,0 |
4,0 |
1600 - 6400 |
ВЦ-1,6 |
Рт1-4,0 |
Рт2-4,0 |
Рт3-4,0 |
Ров-4,0 |
0в1-4,0 |
0в2-4,0 |
Т-4,0 |
К1-1,6- |
К2-1,6 |
К3-1,6- |
Кр-1,6 |
Рт1-3,2 |
Рт3-3,2 |
0в1-3,2 |
Т-3,2 |
|
4СЦ-5,0 |
5,0 |
ВЦ-2,0 |
Рт1-5,0 |
Рт2-5,0 |
Рт3-5,0 |
Ров-5,0 |
0в1-5,0 |
0в2-5,0 |
Т-5,0 |
К1-2,0 |
К2-2,0 |
К3-2,0 |
Кр-2,0 |
Рт1-4,0 |
Рт3-4,0 |
0в1-4,0 |
Т-4,0 |
|
|
4СЦ-6,3 |
6,3 |
ВЦ-2,5 |
Рт1-6,3 |
Рт2-6,3 |
Рт3-6,3 |
Ров-6,3 |
0в1-6,3 |
0в2-6,3 |
Т-6,3 |
К1-2,5 |
К2-2,5 |
К3-2,5 |
- |
Рт1-5,0 |
Рт3-5,0 |
0в1-5,0 |
Т-5,0 |
|
|
4СЦ-8,0 |
8,0 |
1800 - 6500 |
ВЦ-3,2 |
Рт1-8,0 |
Рт2-8,0 |
Рт3-8,0 |
Ров-8,0 |
0в1-8,0 |
0в2-8,0 |
Т-8,0 |
К1-3,2 |
К2-3,2 |
К3-3,2 |
Рт1-6,3 |
Рт3-6,3 |
0в1-6,3 |
Т-6,3 |
|
|
4СЦ-10,0 |
10,0 |
ВЦ-4,0 |
Рт1-10,0 |
Рт2-10,0 |
Рт3-10,0 |
Ров-10,0 |
0в1-10,0 |
0в2-10,0 |
Т-10,0 |
К1-4,0 |
К2-4,0 |
К3-4,0 |
Рт1-8,0 |
Рт3-8,0 |
0в1-8,0 |
Т-8,0 |
||
|
4СЦ-12,5 |
12,5 |
1900 - 10600 |
ВЦ-5,0 |
Рт1-12,5 |
Рт2-12,5 |
Рт3-12,5 |
Ров-12,5 |
0в1-12,5 |
0в2-12,5 |
Т-12,5 |
К1-5,0 |
К2-5,0 |
К3-5,0 |
Рт1-10,0 |
Рт3-10,0 |
0в1-10,0 |
Т-10,0 |
|
|
4СЦ-16,0 |
16,0 |
2300 - 10700 |
ВЦ-6,3 |
Рт1-16,0 |
Рт2-16,0 |
Рт3-16,0 |
Ров-16,0 |
0в1-16,0 |
0в2-16,0 |
Т-16,0 |
К1-6,3 |
- |
- |
Рт1-12,5 |
Рт3-12,5 |
0в1-12,5 |
Т-12,5 |
|
|
4СЦ-20,0 |
20,0 |
ВЦ-8,0 |
- |
- |
Рт3-20,0 |
Ров-20,0 |
0в1-20,0 |
0в2-20,0 |
Т-20,0 |
К1-8,0 |
Рт1-16,0 |
Рт3-16,0 |
0в1-16,0 |
Т-16,0 |
||||
|
4СЦ-25,0 |
25,0 |
ВЦ-10,0 |
Рт3-25,0 |
- |
- |
- |
Т-25,0 |
К1-10,0 |
Рт1-20,0 |
Рт3-20,0 |
0в1-20,0 |
Т-20,0 |
||||||
|
4СЦ-32,0 |
32,0 |
3000 - 13000 |
ВЦ-12,5 |
|
Т-32,0 |
К1-12,5 |
- |
Рт3-25,0 |
- |
Т-25,0 |
||||||||
Пример условного обозначения четырехветвевого цепного стропа с допускаемой нагрузкой 1,6 тс, звеном для навешивания груза Рт1-1,6, переходным звеном для захвата груза К1-0,63, L = 2000 мм:
Строп 4СЦ-1,6/Рт-1,6/0в1-1,25/К1-0,63/2000 ОСТ 24.090.49-79
2.2.5. Конструкция и размеры стропов типа СЦ2вз должны соответствовать указанным на черт. 14 и в табл. 14.

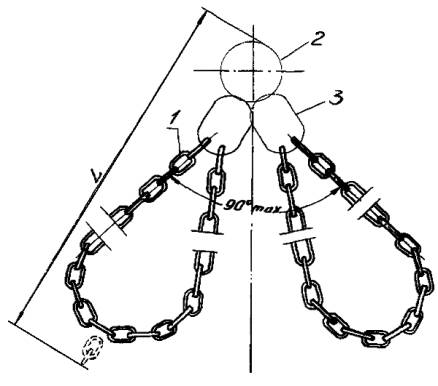

Черт. 14
Таблица 14
|
Обозначения |
Допускаемая нагрузка, тс |
L, мм |
Поз. 1 Цепная ветвь |
Поз. 2 |
Поз. 3 |
|||||||||
|
Звенья по ОСТ 24.090.49-79 |
||||||||||||||
|
Рт1 |
Рт2 |
Рт3 |
Ров |
0в1 |
0в2 |
Т |
Рт1 |
Рт3 |
0в1 |
Т |
||||
|
|
Количество |
|||||||||||||
|
2 |
1 |
2 |
||||||||||||
|
|
Обозначения |
|||||||||||||
|
СЦ2вз-0,4 |
0,4 |
900 - 3600 |
ВЦ-0,4 |
Рт1-0,63 |
Рт2-0,63 |
- |
Ров-0,4 |
0в1-0,4 |
0в2-0,4 |
Т-0,4 |
- |
- |
0в1-0,4 |
Т-0,4 |
|
СЦ2вз-0,5 |
0,5 |
Ров-0,5 |
0в1-0,5 |
0в2-0,5 |
Т-0,5 |
Рт1-0,63 |
0в1-0,5 |
Т-0,5 |
||||||
|
СЦ2вз-0,63 |
0,63 |
Ров-0,63 |
0в1-0,63 |
0в2-0,63 |
Т-0,63 |
|||||||||
|
Ров-0,8 |
0в1-0,8 |
0в2-0,8 |
Т-0,8 |
0в1-0,63 |
Т-0,63 |
|||||||||
|
СЦ2вз-0,8 |
0,8 |
Рт1-0,8 |
Рт2-0,8 |
Рт3-1,25 |
Ров-1,0 |
0в1-1,0 |
0в2-1,0 |
Т-1,0 |
Рт1-0,8 |
Рт3-1,25 |
0в1-0,8 |
Т-0,8 |
||
|
СЦ2вз-1,0 |
1,0 |
Рт1-1,0 |
Рт2-1,0 |
|||||||||||
|
СЦ2вз-1,25 |
1,25 |
1200 - 4200 |
ВЦ-0,5 |
Рт1-1,25 |
Рт2-1,25 |
Ров-1,25 |
0в1-1,25 |
0в2-1,25 |
Т-1,25 |
Рт1-1,0 |
0в1-1,0 |
Т-1,0 |
||
|
СЦ2вз-1,6 |
1,6 |
ВЦ-0,63 |
Рт1-1,6 |
Рт2-1,6 |
Рт3-1,6 |
Ров-1,6 |
0в1-1,6 |
0в2-1,6 |
Т-1,6 |
Рт1-1,25 |
0в1-1,25 |
Т-1,25 |
||
|
СЦ2вз-2,0 |
2,0 |
1300 - 4500 |
ВЦ-0,8 |
Рт1-2,0 |
Рт2-2,0 |
Рт3-2,0 |
Ров-2,0 |
0в1-2,0 |
0в2-2,0 |
Т-2,0 |
Рт1-1,6 |
Рт3-1,6 |
0в1-1,6 |
Т-1,6 |
|
СЦ2вз-2,5 |
2,5 |
1300 - 5300 |
ВЦ-1,0 |
Рт1-2,5 |
Рт2-2,5 |
Рт3-2,5 |
Ров-2,5 |
0в1-2,5 |
0в2-2,5 |
Т-2,5 |
Рт1-2,0 |
Рт3-2,0 |
0в1-2,0 |
Т-2,0 |
|
СЦ2вз-3,2 |
3,2 |
1600 - 5300 |
ВЦ-1,25 |
Рт1-3,2 |
Рт2-3,2 |
Рт3-3,2 |
Ров-3,2 |
0в1-3,2 |
0в2-3,2 |
Т-3,2 |
Рт1-2,5 |
Рт3-2,5 |
0в1-2,5 |
Т-2,5 |
|
СЦ2вз-4,0 |
4,0 |
1600 - 6400 |
ВЦ-1,6 |
Рт1-4,0 |
Рт2-4,0 |
Рт3-4,0 |
Ров-4,0 |
0в1-4,0 |
0в2-4,0 |
Т-4,0 |
Рт1-3,2 |
Рт3-3,2 |
0в1-3,2 |
Т-3,2 |
|
СЦ2вз-5,0 |
5,0 |
ВЦ-2,0 |
Рт1-5,0 |
Рт2-5,0 |
Рт3-5,0 |
Ров-5,0 |
0в1-5,0 |
0в2-5,0 |
Т-5,0 |
Рт1-4,0 |
Рт3-4,0 |
0в1-4,0 |
Т-4,0 |
|
|
СЦ2вз-6,В |
6,3 |
ВЦ-2,5 |
Рт1-6,3 |
Рт2-6,3 |
Рт3-6,3 |
Ров-6,3 |
0в1-6,3 |
0в2-6,3 |
Т-6,3 |
Рт1-5,0 |
Рт3-5,0 |
0в1-5,0 |
Т-5,0 |
|
|
СЦ2вз-8,0 |
8,0 |
1800 - 8500 |
ВЦ-3,2 |
Рт1-8,0 |
Рт2-8,0 |
Рт3-8,0 |
Ров-8,0 |
0в1-8,0 |
0в2-8,0 |
Т-8,0 |
Рт1-6,3 |
Рт3-6,3 |
0в1-6,3 |
Т-6,3 |
|
СЦ2вз-10,0 |
10,0 |
ВЦ-4,0 |
Рт1-10,0 |
Рт2-10,0 |
Рт3-10,0 |
Ров-10,0 |
0в1-10,0 |
0в2-10,0 |
Т-10,0 |
Рт1-8,0 |
Рт3-8,0 |
0в1-8,0 |
Т-8,0 |
|
|
СЦ2вз-12,5 |
12,5 |
1900 - 10600 |
ВЦ-5,0 |
Рт1-12,5 |
Рт2-12,5 |
Рт3-12,5 |
Ров-12,5 |
0в1-12,5 |
0в2-12,5 |
Т-12,5 |
Рт1-10,0 |
Рт3-10,0 |
0в1-10,0 |
Т-10,0 |
|
СЦ2вз-16,0 |
16,0 |
2300 - 10700 |
ВЦ-6,3 |
Рт1-16,0 |
Рт2-16,0 |
Рт3-16,0 |
Ров-16,0 |
0в1-16,0 |
0в2-16,0 |
Т-16,0 |
Рт1-12,5 |
Рт3-12,5 |
0в1-12,5 |
Т-12,5 |
|
СЦ2вз-20,0 |
20,0 |
ВЦ-8,0 |
- |
- |
Рт3-20,0 |
Ров-20,0 |
0в1-20,0 |
0в2-20,0 |
Т-20,0 |
Рт1-16,0 |
Рт3-16,0 |
0в1-16,0 |
Т-16,0 |
|
|
СЦ2вз-25,0 |
25,0 |
ВЦ-10,0 |
Рт3-25,0 |
- |
|
- |
Т-25,0 |
- |
Рт3-20,0 |
0в1-20,0 |
Т-20,0 |
|||
|
СЦ3вз-32,0 |
32,0 |
3000-13000 |
ВЦ-12,5 |
- |
Т-32,0 |
Рт3-25,0 |
- |
Т-25,0 |
||||||
Пример условного обозначения цепного стропа с двумя замкнутыми ветвями с допускаемой нагрузкой 1,6 тс, переходным звеном 0в1-1,25, L = 2000 мм:
Строп СЦ2вз-1,6/Рт1-1,6/0в1-1,25/2000 ОСТ 24.090.48-79
2.2.6. Конструкция и размеры стропов типа УСЦ должны соответствовать указанным на черт. 15 и в табл. 15.

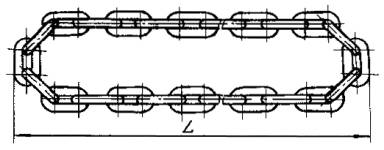

Черт. 15
СОДЕРЖАНИЕ
