ОТРАСЛЕВОЙ СТАНДАРТ

Опоры и подвески стационарных трубопроводов
P_у£ 40 кгс/см²(4 МПа)

ОПОРЫ
КРУТОИЗОГНУТЫХ ОТВОДОВ

Конструкция и размеры

ОСТ
34 266-75

Взамен
МВН 2745-67

Приказом Министерства энергетики а электрификации СССР от 30 декабря 1975 г. № 308 срок введения установлен

с 01.06.1976 г.

несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на скользящие опоры для крутоизогнутых отводов трубопроводов тепловых электростанций наружным диаметром D_н от 57 до 530 мм с температурой среды до 425 °C, условным давлением до 40 кгс/см².

2. Конструкция и размеры опор крутоизогнутых отводов должны соответствовать указанным на черт. 1 и в табл. 1 и 2.

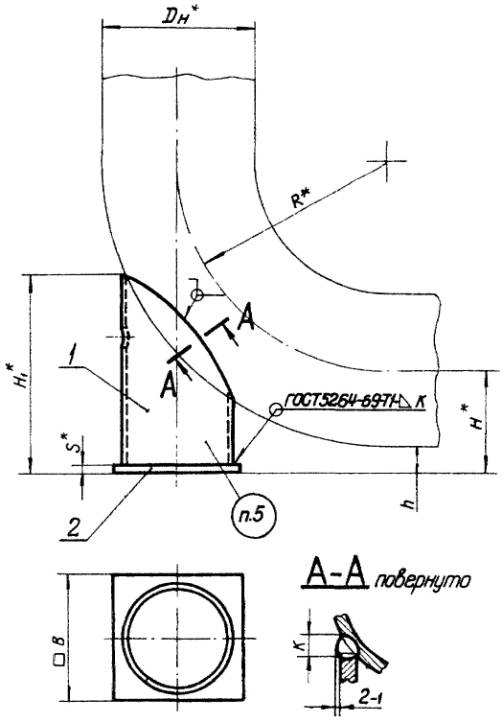

Черт. 1

Таблица 1

Размеры в мм

Обозначение опоры	Наружный диаметр отвода D_н^*	R^*	Н^*	Н₁^*	h	B	K	Масса, кг
Обозначение опоры	Наружный диаметр отвода D_н^*	R^*	»	Н₁^*	»	B	K	Масса, кг
01 ОСТ 34 266-75	57	75	128	178	100	50	4	0,72
02	76	105	138	183		70		0,91
03	89	120	144	188		70		0,93
04	108	150	154	188		90		1,44
05	133	190	167	246		140		2,28
06	159	225	180	315		160		4,83
07	219	300	210	345	100	170	5	6,87
08	219	300	260	395	150			7,82
09	273	375	236	365	100			7,11
10	273	375	286	415	150			8,06
11	325	450	262	447	100	240	6	16,52
12	325	450	312	497	150	240		18,35
13	377	525	288	530	100	300		24,87
14	377	525	338	580	150	300		27,17
15	426	600	313	605	100	360		37,26
16	426	600	363	655	150	360		40,20
17	530	500	365	512	100	400	8	49,15
18 ОСТ 34 266-75	530	500	415	562	150	400	8	53,69

Пример условного обозначения опоры крутоизогнутого отвода трубопровода D_н 219 мм и Н = 210 мм:

ОПОРА ОТВОДA D_н 219-07 ОСТ 34 266-75

Таблица 2

Обозначение опоры	Дет. 1	Дет. 2
	Стойка	Лист
	Количество
	1	1
	Обозначение	Размеры, мм	Масса,
	детали	S´B	кг
01 ОСТ 34 266-75	1-01 ОСТ 34 266-75	6´50	0,12
02	1-02	6´70	0,23
03	1-03	6´70	0,23
04	1-04	6´90	0,38
05	1-05	6´140	0,88
06	1-06	10´160	2,00
07	1-07	10´170	2,26
08	1-08
09	1-09
10	1-10
11	1-11	10´240	4,52
12	1-12	10´240	4,52
13	1-13	12´300	8,48
14	1-14	12´300	8,48
15	1-15	12´360	12,20
16	1-16	12´360	12,20
17	1-17	16´400	20,09
18 ОСТ 34 266-75	1-18 ОСТ 34 266-75	16´400	20,09

3. Конструкция и размеры стойки (дет. 1) должны соответствовать указанным на черт. 2 и 3 и в табл. 3 и 4.

Черт. 2

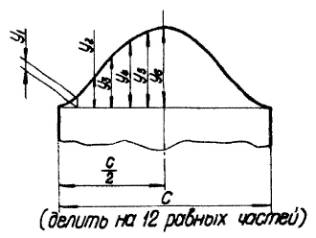

ШАБЛОНЫ ДЛЯ РАЗМЕТКИ

Для опор под отводы
D_н 57-89

Для опор под отводы
D_н 108-530

Черт. 3

Таблица 3

Размеры в мм

Обозначение стойки	Для опоры под отвод D_н^*	d_н^*	h	Н	d	S^*	Масса, кг	Материал - труба
								по ГОСТ 10704-63 из стали 20	по ГОСТ 8732-70 из стали 20
1-01 ОСТ 34 266-75	57	57	60	172	20	3,5	0,60	-	57´3,5
1-02	76			177			0,68
1-03	89			182			0,70
1-04	108	76					1,06		76´3,5^**
1-05	133	89		240			1,4		89´3,5^**
1-06	159	133	100	305			2,83	133´3,5	-
1-07	219	159		335	30	4,5	4,61	159´4,5
1-08				385			5,56
1-09	273			355			4,85
1-10				405			5,80
1-11	325	219	150	437		6	12,00	219´6
1-12				487			13,83
1-13	377	273		518			16,39	273´6	-
1-14				568			18,69
1-15	426	325		593			25,06	325´6
1-16				643			28,00
1-17	530	377		496		9	29,06	-	377´9
1-18 ОСТ 34 266-75				546			33,6

Таблица 4

Размеры в мм

d_н	C	У₁	У₂	У₃	У₄	У₅	У₆	У₇	У₈
57	179	7	22	44	57	64	67	-	-
76		6	21	38	52	59	61	-	-
89		5	20	36	49	56	59	-	-
108	239	4	16	33	51	66	76	82	83
133	280	5	19	39	61	78	91	98	100
159	418	8	31	85	102	132	147	156	159
219	500	9	36	72	112	145	166	177	180
273	500	8	34	67	103	133	156	168	172
325	688	11	47	97	148	194	225	240	245
377	858	17	61	124	195	252	290	309	318
426	1021	21	76	154	241	311	352	377	381
530	1184	19	70	140	216	280	318	340	346

4. Материал: дет. 1 - Труба	d_н ´ S ´ H ГОСТ 8732-70
	В20 ГОСТ 8731-74
Труба	d_н ´ S ´ H ГОСТ 10704-63
	В20 ГОСТ 10705-63
дет. 2 - Лист	Б-ПН-S ГОСТ 19903-74
	ВСт3сп3 ГОСТ 14637-69

Измененная редакция. Изм. № 1.

5. Маркировать: обозначение по стандарту и товарный знак завода изготовителя.

6. Остальные технические требования по ОСТ 34 279-75.

7. ^* Размеры для справок.

8.^** Взамен труб 76´3,5 и 83´3,5 допускается соответственно применять трубы 65 и 80 по ГОСТ 3262-62 только для трубопроводов с температурой среды t £ 200 °C, материал - сталь ВСт3сп3*.

Измененная редакция. Изм. № 1.
