Системы автоматизации производства
и их интеграция

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ
И ОБМЕН ЭТИМИ ДАННЫМИ

Часть 501

Прикладные интерпретированные конструкции.
Каркасное представление формы на основе ребер

ISO 10303-501:2000

Industrial automation systems and integration - Product data

representation and exchange - Part 501: Application interpreted construct:

Edge-based wireframe

(IDT)





Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Государственным научным учреждением «Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики» на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 «Информационная поддержка жизненного цикла изделий»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. № 486-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 10303-501:2000 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 501. Прикладные интерпретированные конструкции. Каркасное представление формы на основе ребер» (ISO 10303-501:2000 «Industrial automation systems and integration - Product data representation and exchange - Part 501: Application interpreted construct: Edge-based wireframe»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении Е

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - е ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет



СОДЕРЖАНИЕ



Введение

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для нейтрального обмена файлами, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: методы описания, интегрированные ресурсы, прикладные интерпретированные конструкции, прикладные протоколы, комплекты абстрактных тестов, методы реализации и аттестационное тестирование. Группы стандартов данного комплекса описаны в ИСО 10303-1. Настоящий стандарт входит в группу прикладных интерпретированных конструкций.

Прикладная интерпретированная конструкция (ПИК) обеспечивает логическую группировку интерпретированных конструкций, поддерживающих конкретную функциональность для использования данных об изделии в разнообразных прикладных контекстах. Интерпретированная конструкция представляет собой обычную интерпретацию интегрированных ресурсов, поддерживающую требования совместного использования информации прикладными протоколами.

Настоящий стандарт определяет прикладную интерпретированную конструкцию для описания геометрической формы посредством трехмерных моделей каркасного представления формы, ограниченных связанными совокупностями ребер.



ГОСТ Р ИСО 10303-501-2006

Системы автоматизации производства и их интеграция

ПРЕДСТАВЛЕНИЕ ДАННЫХ ОБ ИЗДЕЛИИ И ОБМЕН ЭТИМИ ДАННЫМИ

Часть 501

Прикладные интерпретированные конструкции.

Каркасное представление формы на основе ребер

Дата введения - 2007-07-01

1 Область применения

Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к представлению формы изделия посредством использования трехмерных каркасных моделей, ограниченных совокупностью связанных между собой ребер.

Область применения настоящего стандарта распространяется на:

- представление каркасных моделей, описываемых графом, состоящим из ребер и вершин, в котором ребра пересекаются только в их вершинах;

- представление каркасной модели одной или несколькими совокупностями связанных ребер, которые должны перекрываться или пересекаться только в их вершинах или ребрах;

- точки, описываемые в трехмерном координатном пространстве;

- кривые, включая b-сплайны, описываемые в трехмерном координатном пространстве;

- представление отдельной каркасной модели или сборки каркасных моделей.

Область применения настоящего стандарта не распространяется на:

- геометрию, определенную в двумерном координатном пространстве;

- геометрию поверхности;

- геометрию твердого тела;

- топологию оболочки.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие международные стандарты:

ИСО/МЭК 8824-1:1995 Информационные технологии. Взаимосвязь открытых систем. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации

ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы

ИСО 10303-11:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS

ИСО 10303-41:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий

ИСО 10303-42:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 42. Интегрированные обобщенные ресурсы. Геометрическое и топологическое представление

ИСО 10303-43:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений

ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладные протоколы. Ассоциативные чертежи

3 Термины и определения

3.1 Термины, определенные в ИСО 10303-1

В настоящем стандарте применены следующие термины:

- приложение (application);

- прикладной контекст (application context);

- прикладной протокол; ПП (application protocol; АР);

- метод реализации (implementation method);

- интегрированный ресурс (integrated resource);

- интерпретация (interpretation);

- модель (model);

- изделие (product);

- данные об изделии (product data).

3.2 Термин, определенный в ИСО 10303-202

В настоящем стандарте применен следующий термин:

прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC).

4 Сокращенный листинг на языке EXPRESS

В настоящем разделе определена EXPRESS-схема, в которой используются элементы интегрированных ресурсов и содержатся типы, конкретизации объектов и функции, относящиеся к настоящему стандарту.

Примечание - Допускается существование подтипов и элементов списков выбора, которые появляются в интегрированных ресурсах, не импортированных в ПИК. Такие конструкции исключаются из дерева подтипов или списка выбора посредством правил неявного интерфейса, определенных в ИСО 10303-11. Ссылки на исключенные конструкции находятся вне области применения данной ПИК.

EXPRESS-спецификация:

^*)

SCHEMA aic_edge_based_wireframe;

USE FROM geometric_model_schema                                              - ISO 10303-42

(edge_based_wireframe_model);

USE FROM geometry_schema                                                           - ISO 10303-42

(axis2_placement_3d,

b_spline_curve_with_knots,

bezier_curve,

cartesian_transformation_operator_3d,

circle,

conic,

curve,

curve_replica,

ellipse,

geometric_representation_context,

hyperbola,

line,

offset_curve_3d,

parabola,

point,

point_replica,

polyline,

quasi_uniform_curve,

rational_b_spline_curve,

uniform_curve);

USE FROM product_property_representation_schema                       - ISO 10303-41

(shape_representation);

USE FROM representation_schema                                                    - ISO 10303-43

(mapped_item);

USE FROM topology_schema                                                             - ISO 10303-42

(edge_curve,

vertex_point);

(^*

Примечание - Схемы, ссылки на которые приведены выше, можно найти в следующих стандартах комплекса ИСО 10303:

geometric_model_schema                                                                   - ИСО 10303-42;

geometry_schema                                                                                  - ИСО 10303-42;

product_property_representation_schema                                         - ИСО 10303-41;

representation_schema                                                                         - ИСО 10303-43;

topology_schema                                                                                   - ИСО 10303-42.

4.1 Введение

В настоящем стандарте определяются геометрические, топологические и каркасные объекты для представления формы, состоящей из точек и кривых, наряду с топологическими структурами, обеспечивающими их связность. Данная ПИК представлена объектом edge_based_wireframe_shape_representation, который относится к типу shape_representation (см. ИСО 10303-41).

4.2 Основные понятия и допущения

Данное каркасное представление формы основывается на модели edge_based_wireframe_model и необходимых геометрических и топологических объектах. Чтобы дать определения формам, представленным объектом edge_based_wireframe_shape_ representation, требуются только совокупности ребер (объектов edge). Каркасные представления могут быть компоновками других каркасных представлений, отображаемых на то же пространство координат.

4.3 Определение объекта edge_based_wireframe_shape_representation схемы aic_edge_based_wireframe

Объект edge_based_wireframe_shape_representation является трехмерным подтипом объекта shape_representation, представляющим форму или часть формы изделия каркасными конструкциями, ограниченными топологией ребер. К ним относятся все трехмерные кривые и топологические объекты, определяющие граф, состоящий из вершин и ребер.

Примечание - Прикладной протокол, в котором используется данная ПИК, может обеспечить реализацию объекта shape_representation как объекта edge_based_wireframe_shape_representation.

EXPRESS-спецификация

^*)

ENTITY edge_based_wireframe_shape_representation

SUBTYPE OF (shape_representation);

WHERE

WR1: SIZEOF (QUERY (it <* SELF.items |

NOT

(SIZEOF([¢AIC_EDGE_BASED_WIREFRAME.EDGE_BASED_WIREFRAME_MODEL¢,

¢AIC_EDGE_BASED_WIREFRAME.MAPPED_ITEM¢,

¢AIC_EDGE_BASED_WIREFRAME.AXIS2_PLACEMENT_3D¢]*

TYPEOF (it)) = 1

))) = 0;

WR2: SIZEOF (QUERY (it <* SELF.items |

SIZEOF([¢AIC_EDGE_BASED_WIREFRAME.EDGE_BASED_WIREFRAME_MODEL¢,

¢AIC_EDGE_BASED_WIREFRAME.MAPPED_ITEM¢] * TYPEOF (it)) = 1

)) > = 1;

WR3: SIZEOF (QUERY (ebwm <* QUERY (it <* SELF.items |

(¢AIC_EDGE_BASED_WIREFRAME.EDGE_BASED_WIREFRAME_MODEL¢

IN TYPEOF (it))) |

NOT (SIZEOF (QUERY (eb <* ebwm\edge_based_wireframe_model.

ebwm_boundary |

NOT (SIZEOF (QUERY (edges <* eb.ces_edges |

NOT(¢AIC_EDGE_BASED_WIREFRAME.EDGE_CURVE¢

IN TYPEOF (edges)))) = 0

))) = 0))) = 0;

WR4: SIZEOF (QUERY (ebwm <* QUERY (it <* SELF.items |

(¢AIC_EDGE_BASED_WIREFRAME.EDGE_BASED_WIREFRAME_MODEL¢

IN TYPEOF (it))) |

NOT (SIZEOF (QUERY (eb <* ebwm\edge_based_wireframe_model.

ebwm_boundary |

NOT (SIZEOF (QUERY (pline_edges <* QUERY (edges <* eb.ces_edges |

(¢AIC_EDGE_BASED_WIREFRAME.POLYLINE¢IN

TYPEOF (edges\edge_curve.edge_geometry))) |

NOT (SIZEOF (pline_edges\edge_curve.

edge_geometry\polyline.points) > 2))) = 0

))) = 0))) = 0;

WR5: SIZEOF (QUERY (ebwm <* QUERY (it <* SELF.items |

(¢AIC_EDGE_BASED_WIREFRAME.EDGE_BASED_WIREFRAME_MODEL¢

IN TYPEOF (it))) |

NOT (SIZEOF (QUERY (eb <* ebwm\edge_based_wireframe_model.

ebwm_boundary |

NOT (SIZEOF (QUERY (edges <* eb.ces_edges |

NOT((¢AIC_EDGE_BASED_WIREFRAME.VERTEX_POINT¢

IN TYPEOF (edges.edge_start)) AND

(¢AIC_EDGE_BASED_WIREFRAME.VERTEX_POINT¢

IN TYPEOF (edges.edge_end))))) = 0

))) = 0))) = 0;

WR6: SIZEOF (QUERY (ebwm <* QUERY (it <* SELF.items |

(¢AIC_EDGE_BASED_WIREFRAME.EDGE_BASED_WIREFRAME_MODEL¢

IN TYPEOF (it))) |

NOT (SIZEOF (QUERY (eb <* ebwm\edge_based_wireframe_model.

ebwm_boundary |

NOT (SIZEOF (QUERY (edges <* eb.ces_edges |

NOT (valid_wireframe_edge_curve

(edges\edge_curve.edge_geometry))

)) = 0))) = 0))) = 0;

WR7: SIZEOF (QUERY (ebwm <* QUERY (it <* SELF.items |

(¢AIC_EDGE_BASED_WIREFRAME.EDGE_BASED_WIREFRAME_MODEL¢

IN TYPEOF (it))) |

NOT (SIZEOF (QUERY (eb <* ebwm\edge_based_wireframe_model.

ebwm_boundary |

NOT (SIZEOF (QUERY (edges <* eb.ces_edges |

NOT ((valid_wireframe_vertex_point

(edges.edge_start\vertex_point.vertex_geometry)) AND

(valid_wireframe_vertex_point

(edges.edge_end\vertex_point.vertex_geometry))))) = 0

))) = 0))) = 0;

WR8: SIZEOF (QUERY (mi <* QUERY (it <* SELF.items |

(¢AIC_EDGE_BASED_WIREFRAME.MAPPED_ITEM¢ IN TYPEOF (it))) |

NOT (¢AIC_EDGE_BASED_WIREFRAME.¢ +

¢EDGE_BASED_WIREFRAME_SHAPE_REPRESENTATION¢

IN TYPEOF (mi\mapped_item.mapping_source.mapped_representation)

))) = 0;

WR9: SELF.context_of_items \ geometric_representation_context.

coordinate_space_dimension = 3;

END_ENTITY;

(^*

Формальные утверждения

WR1 - элементами items в объекте edge_based_wireframe_shape_representation должны быть edge_based_wireframe_model, mapped_item, или axis2_placement_3d.

WR2 - по крайней мере одним из элементов items в объекте edge_based_wireframe_shape_representation должен быть либо edge_based_wireframe_model, либо mapped_item.

WR3 - все ребра (объекты edge) в edge_based_wireframe_model должны иметь тип edge_curve.

WR4 - каждый объект polyline, который лежит в основе объекта edge в edge_based_wireframe_model, должен быть определен более чем двумя различными точками (объектами point).

WR5 - все вершины (объекты vertex), заданные для edge_based_wireframe_ model, должны иметь тип vertex_point.

WR6 - объект edge_geometry, лежащий в основе объекта edge для edge_based_wireframe_model, должен иметь тип line, conic, b_spline_curve, offset_curve_3d, polyline, или curve_replica, a кривые, имеющие базу, заданную другими кривыми, представляются таким же образом. Для объектов offset_curve_3d или curve_replica кривая, указанная как базовая (объект basis_curve), должна быть одного из вышеупомянутых типов.

WR7 - объектом vertex_geometry, который лежит в основе объектов edge для edge_based_wireframe_model, должен быть cartesianpoint или point_replica, а объект point_replica должен воспроизводить либо другой объект point_replica, либо cartesian_point.

WR8 - если в объекте edge_based_wireframe_shape_representation имеется объект mapped_item, то источником mapped_item должен быть объект edge_based_wireframe_ shape_representation.

WR9 - значение параметра coordinate_space_dimension объекта edge_based_wireframe_shape_representation должно быть равно трем.

4.4 Определения функций схемы aic_edge_based_wireframe

4.4.1 Функция valid_wireframe_edge_curve проверяет, действительно ли заданная аргументом кривая является допустимой для использования в представлении формы, определенной топологически ограниченным каркасом.

EXPRESS-спецификация

^*)

FUNCTION valid_wireframe_edge_curve (crv : curve): BOOLEAN;

- проверка на допустимость основных типов кривых

IF SIZEOF ([¢AIC_EDGE_BASED_WIREFRAME.LINE¢,

¢AIC_EDGE_BASED_WIREFRAME.CONIC¢,

¢AIC_EDGE_BASED_WIREFRAME.B_SPLINE_CURVE¢,

¢AIC_EDGE_BASED_WIREFRAME.POLYLINE¢] * TYPEOF (crv)) = 1

THEN RETURN (TRUE);

ELSE

- рекурсивная проверка на допустимость основных кривых для типа curve_replica

IF (¢AIC_EDGE_BASED_WIREFRAME.CURVE_REPLICA¢) IN TYPEOF (crv)

THEN RETURN (valid_wireframe_edge_curve

(crv\curve_replica.parent_curve));

ELSE

- рекурсивная проверка на допустимость основных кривых для типа offset_curve

IF(¢AIC_EDGE_BASED_WIREFRAME.OFFSET_CURVE_3D¢) IN TYPEOF (crv)

THEN RETURN (valid_wireframe_edge_curve

(crv\offset_curve_3d.basis_curve));

END_IF;

END_IF;

END_IF;

RETURN (FALSE);

END_FUNCTION;

(^*

Определение аргумента

crv - заданная кривая, которая должна быть проверена на допустимость. Допустимой кривой является кривая типов line, conic, b_spline_curve, offset_curve_3d, polyline или curve_replica. Если тип кривой offset_curve_3d или curve_replica, то кривая, на которую дается ссылка как на базовую (basis_curve) или порождающую (parent_curve), также должна быть допустимой кривой.

4.4.2 Функция valid_wireframe_vertex_point проверяет, действительно ли заданная аргументом точка является допустимой для использования в представлении формы, определенной топологически ограниченным каркасом.

EXPRESS спецификация

^*)

FUNCTION valid_wireframe_vertex_point (pnt : point): BOOLEAN;

- проверка на допустимость основных типов точек

IF (¢AIC_EDGE_BASED_WIREFRAME.CARTESIAN_POINT¢) IN TYPEOF (pnt)

THEN RETURN (TRUE);

ELSE

- рекурсивная проверка на допустимость основных типов точек как порождающих для

- типа point_replica

IF (¢AIC_EDGE_BASED_WIREFRAME.POINT_REPLICA¢) IN TYPEOF (pnt)

THEN RETURN (valid_wireframe_vertex_point

(pnt\point_replica.parent_pt));

END_IF;

END_IF;

RETURN (FALSE);

END_FUNCTION;

(^*

Определение аргумента

pnt - заданная точка, которая должна быть проверена на допустимость. Допустимой точкой является точка типа либо cartesian_point либо point_replica. Если точка имеет тип point_replica, то порождающая точка (parent_point) также должна быть допустимой точкой.

^*)

END_SCHEMA;  - aic_edge_based_wireframe

(^*

Приложение А

(обязательное)

Сокращенное наименование объекта

Сокращенное наименование объекта, установленного в настоящем стандарте, приведено в таблице А.1. Требования к использованию сокращенных наименований содержатся в методах реализации, описанных в соответствующих стандартах комплекса ИСО 10303.

Таблица А.1 - Сокращенное наименование объекта

Приложение В

(обязательное)

Регистрация информационного объекта

В.1 Обозначение документа

Для обеспечения однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

{iso standard 10303 part(501) version(1)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

В.2 Обозначение схемы

Для обеспечения однозначного обозначения в открытой системе схеме aic_edge_based_wireframe_schema (см. раздел 4) присвоен следующий идентификатор объекта:

{iso standard 10303 part(501) version(1) object(1) aic-edge-based-wireframe-schema(l)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Приложение С

(справочное)

EXPRESS-G диаграммы

EXPRESS диаграммы, представленные на рисунках С.1 - С.6, получены из сокращенного листинга, приведенного в разделе 4, с использованием спецификаций интерфейса стандарта ИСО 10303-11. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS. Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.

Примечание - Выбранные типы transformation, trimming_select, reversible_topology и vector_or_direction импортируются в расширенный листинг ПИК в соответствии с правилами неявных интерфейсов по ИСО 10303-11. В настоящем стандарте другие объекты не ссылаются на эти выбранные типы.

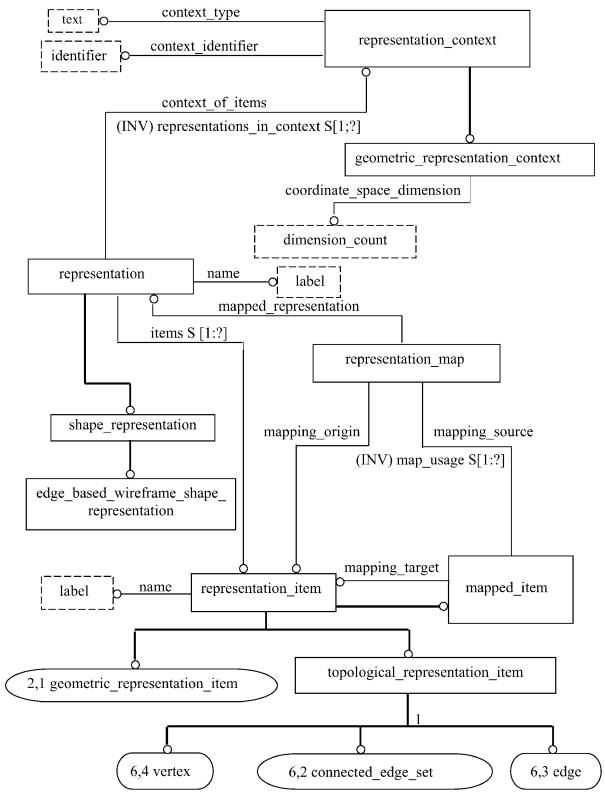

Рисунок С.1 - aic_edge_based_wireframe - EXPRESS-G диаграмма 1 из 6

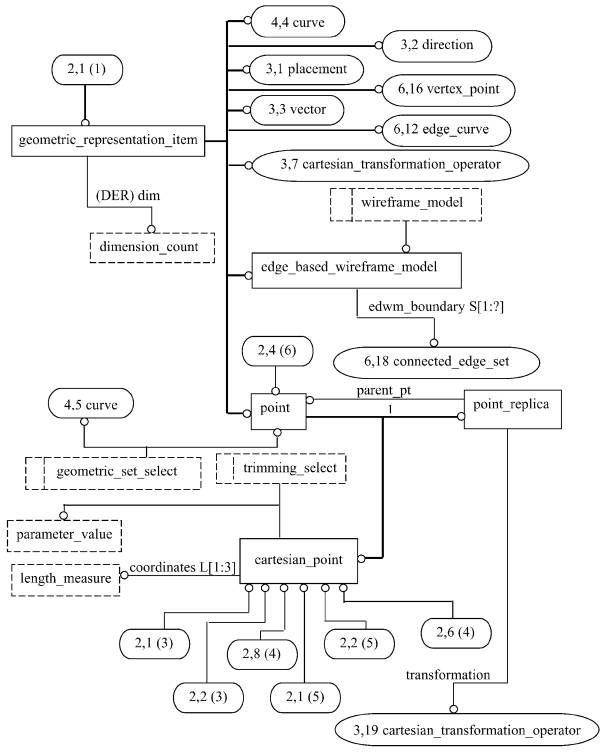

Рисунок С.2 - aic_edge_based_wireframe - EXPRESS-G диаграмма 2 из 6

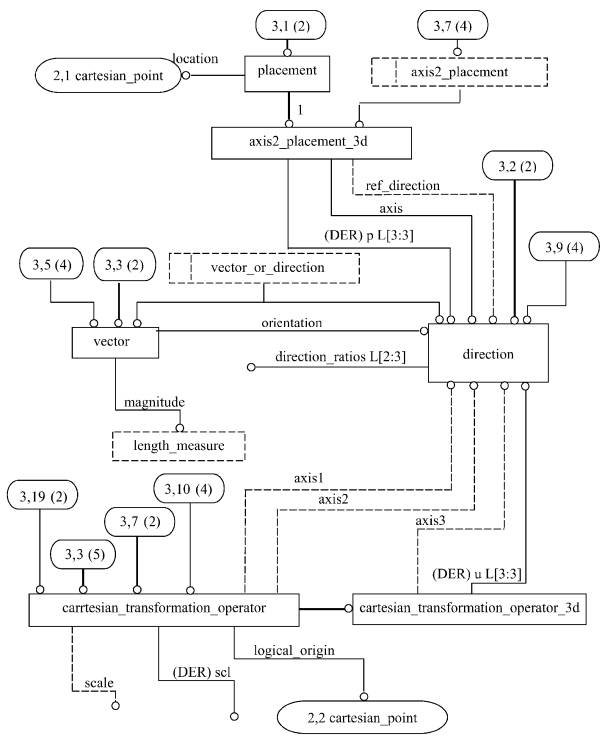

Рисунок С.3 - aic_edge_based_wireframe - EXPRESS-G диаграмма 3 из 6

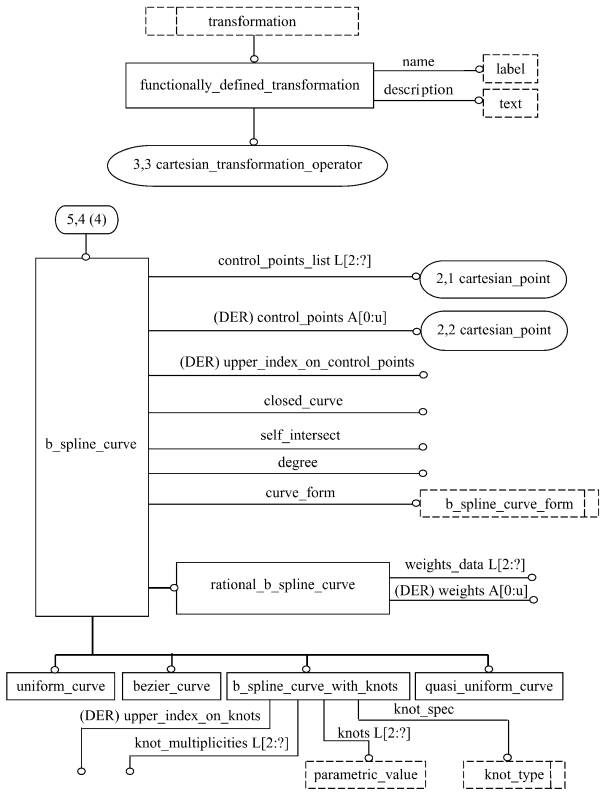

Рисунок С.4 - aic_edge_based_wireframe - EXPRESS-G диаграмма 4 из 6

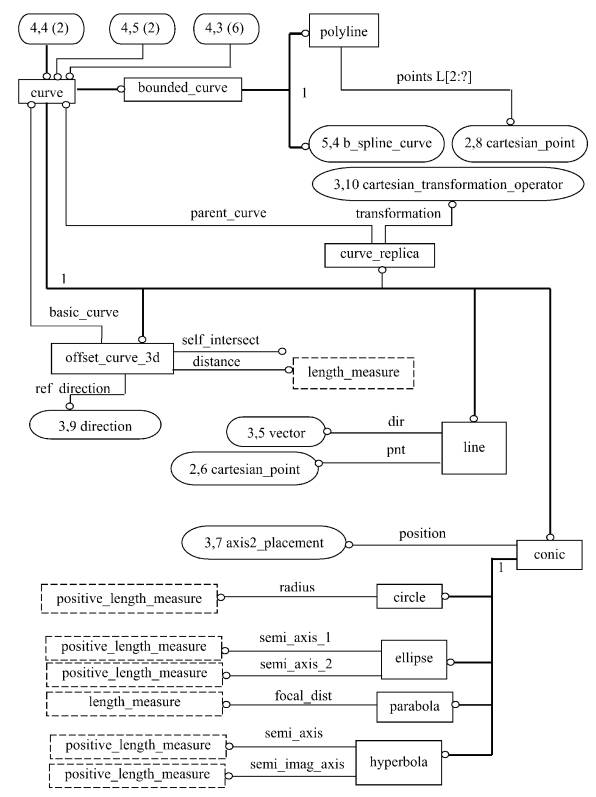

Рисунок С.5 - aic_edge_based_wireframe - EXPRESS-G диаграмма 5 из 6

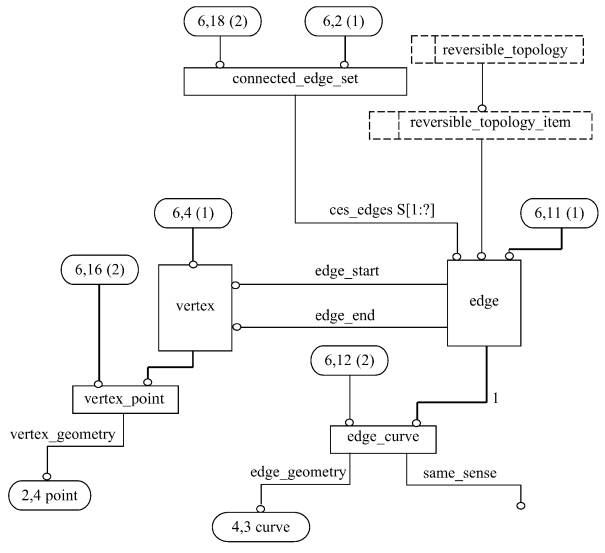

Рисунок С.6 - aic_edge_based_wireframe - EXPRESS-G диаграмма 6 из 6

Приложение D

(справочное)

Машинно-интерпретируемые листинги

В данном приложении приведены ссылки на сайты, на которых находятся листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных в настоящем стандарте. На этих же сайтах находятся листинги всех EXPRESS-схем, установленных в настоящем стандарте без комментариев и другого поясняющего текста. Эти листинги доступны в машинно-интерпретируемой форме и могут быть получены по следующим адресам URL:

Сокращенные наименования: http://www.mel.nist.gov/div826/subject/apde/snr/

EXPRESS: http://www.mel.nist.gov/step/parts/part501/is/

При невозможности доступа к этим сайтам, необходимо обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК184/ПК4 по адресу электронной почты: sc4sec@cme.nist.gov.

Примечание - Информация, представленная в машинно-интерпретированном виде на указанных выше URL, является справочной. Обязательным является текст настоящего стандарта.

Приложение Е

(справочное)

Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным стандартам

Таблица Е.1
