ЦЕНТРАЛЬНОЕ БЮРО НОРМАТИВОВ ПО ТРУДУ
ГОСУДАРСТВЕННОГО КОМИТЕТА СССР
ПО ТРУДУ И СОЦИАЛЬНЫМ ВОПРОСАМ



Утверждены:

Государственным комитетом СССР
по труду и социальным вопросам
и Секретариатом ВЦСПС
Постановление № 235/
II-5
от 15 апреля 1987 г.

ОБЩЕМАШИНОСТРОИТЕЛЬНЫЕ
УКРУПНЕННЫЕ
НОРМАТИВЫ ВРЕМЕНИ
на дуговую сварку
в среде защитных газов

МОСКВА ЭКОНОМИКА 1989

Сборник содержит нормативные материалы для технического нормирования работ при дуговой сварке: автоматической, полуавтоматической и ручной углеродистых и низколегированных, легированных, высоколегированных, титановых сталей и цветных сплавов в среде защитных газов.

Нормативы времени утверждены постановлением Государственного комитета СССР по труду и социальным вопросам и Секретариата ВЦСПС от 15 апреля 1987 г. № 235/II-5 и рекомендованы для применения на машиностроительных предприятиях.

Нормативы времени разработаны Центральным научно-исследовательским институтом технологии судостроения при участии и под методическим руководством Центрального бюро нормативов по труду Государственного комитета СССР по труду и социальным вопросам.

Сборник нормативов предназначен для нормирования труда рабочих, занятых на автоматической, полуавтоматической и ручной дуговой сварке углеродистых и низколегированных, легированных, высоколегированных, титановых сталей и цветных сплавов в среде защитных газов на машиностроительных предприятиях в условиях крупносерийного, среднесерийного, мелкосерийного и единичного типов производства.

Нормативы охватывают труд электросварщиков на автоматических и полуавтоматических машинах, электросварщиков ручной сварки.

С введением в действие настоящих нормативов отменяются разделы на дуговую сварку в среде защитных газов в сборнике Общемашиностроительные нормативы времени на дуговую сварку (М.: НИИ труда, 1981).

Срок действия данных нормативов до 1994 г.

Обеспечение межотраслевыми нормативными материалами по труду осуществляется через книготорговую сеть по заявкам организаций и предприятий.

1. ОБЩАЯ ЧАСТЬ

1.1. Настоящие нормативы времени предназначены для расчета технически обоснованных норм времени на полуавтоматическую, автоматическую и ручную дуговую сварку в среде защитных газов углеродистых, низколегированных, легированных, высоколегированных и титановых сталей и цветных сплавов на предприятиях машиностроения в условиях крупносерийного, среднесерийного, мелкосерийного и единичного типов производства (ГОСТ 3.1108-74).

1.2. При внедрении бригадной формы организации труда нормативы времени могут быть использованы для расчета комплексных норм времени в соответствии с Методическими основами бригадной формы организации и стимулирования труда в промышленности, изданными НИИ труда в 1981 г.

1.3. При разработке нормативов времени использованы:

действующие общемашиностроительные нормативы времени (изд. 1981 г.);

материалы хронометражных наблюдений, фотографий рабочего времени и опыт применения местных (заводских) нормативов времени;

инструкции по эксплуатации электросварочного оборудования, технологические процессы, правила техники безопасности и производственной санитарии;

предложения предприятий и типовые проекты организации рабочих мест.

1.4. В нормативах времени наименование и обозначение швов, а также диапазон свариваемых толщин металла приведены согласно действующих стандартов:

ГОСТ 14771-76,

ГОСТ 16037-80,

ГОСТ 14806-80,

ГОСТ 16038-80,

ГОСТ 2601-84.

1.5. Исходные данные для расчета основного времени сварки приняты по данным Института электросварки им. Е.О. Патона АН УССР, Всесоюзного научно-исследовательского и проектного института технологии химического и нефтяного аппаратостроения и других организаций, а также на основе обобщенных материалов машиностроительных предприятий.

1.6. На виды работ, связанные со сваркой деталей, не предусмотренных настоящим сборником, или при внедрении на предприятиях более прогрессивных технологических процессов сварки, организации производства труда, оборудования и т.п. следует разрабатывать методом технического нормирования местные нормативы времени и вводить в установленном порядке на предприятии.

1.7. Значение площади поперечного сечения шва (F), как основного, так и подварочного, рассчитано по формулам, соответствующим определенному типу шва, которые приведены в приложении 14, и средним значениям конструктивных элементов, приведенных в ГОСТах, указанных выше.

1.8. В картах сборника приведено неполное штучное время (Тнш) на 1 м шва при сварке в нижнем положении в стационарных условиях и рассчитано по формуле

Тнш = (То + Твш)К мин,                                                        (1)

где То - основное время, мин;

Твш - вспомогательное время, связанное со сваркой шва, мин;

К - коэффициент к оперативному времени, учитывающий время на обслуживание рабочего места, время на отдых и личные потребности.

1.8.1. Основное время сварки рассчитано:

на полуавтоматическую и ручную дуговую сварку по формуле

                                                     (2)

где F1 - площадь поперечного сечения шва для первого прохода, мм2;

Fn - площадь поперечного сечения шва для последующих проходов, мм2;

I1 - сила сварочного тока для первого прохода, А;

In - сила сварочного тока для последующих проходов, А;

αн - плотность наплавленного металла, г/см3;

γ - коэффициент наплавки, г/А · ч;

на автоматическую дуговую сварку по формуле

                                                                (3)

где V - скорость сварки, м/ч;

n - количество проходов, шт.

1.8.2. Количество проходов для многопроходных швов рассчитано:

на полуавтоматическую и ручную дуговую сварку по формуле

                                                                (4)

где F - общая площадь поперечного сечения шва, мм2;

F1 - площадь поперечного сечения шва первого прохода (приложение 1), мм2;

F2 - площадь поперечного сечения шва второго и последующих проходов (приложение 1), мм2;

на автоматическую дуговую сварку по формуле

                                                                     (5)

где F - общая площадь поперечного сечения шва, мм2;

F3 - площадь поперечного сечения шва первого или последующих проходов (которая принята 50 мм2).

1.8.3. Вспомогательное время, связанное со сваркой шва и включающее затраты: на зачистку сварного шва от окисной пленки после каждого прохода, на осмотр и промер шва, на подтягивание проводов, откусывание и удаление остатков проволоки, на подачу проволоки в головку автомата или полуавтомата, на смену кассет и присадочных прутков, на проверку правильности установки головки автомата (карты 69 - 73) включено в карты неполного штучного времени; вспомогательное время: на обмазку раствором поверхности металла околошовной зоны, на зачистку околошовной зоны от брызг наплавленного металла, на зачистку кромок перед сваркой, на зачистку и обезжиривание присадочных прутков (карты 74 - 77) - не включено в состав неполного штучного времени и должно прибавляться в каждом отдельном случае при выполнении этой операции сварщиком.

1.8.4. Коэффициент, учитывающий время на обслуживание рабочего места, на отдых и личные потребности, рассчитывается по формуле

                                                               (6)

где аобс - время на обслуживание рабочего места, которое включает следующие операции:

включение, регулирование и выключение источников питания;

подготовка автомата, полуавтомата к работе и уборка в конце смены;

устранение мелких неполадок и обеспечение исправного состояния оборудования;

поддержание заданного режима в процессе работы;

включение, регулирование и выключение подачи защитных газов и воды;

уборка рабочего места.

аотд - время на отдых и личные потребности.

1.8.5. В карты сборника время на обслуживание рабочего места, на отдых и личные потребности включено в процентах от оперативного времени в следующих размерах:

на автоматическую сварку - 15 %;

на полуавтоматическую - 12 %;

на ручную - 10 %.

1.9. Норма штучного времени рассчитывается по формуле

Тшт = (ТншL + Тви)K1-n мин,                                                 (7)

где L - длина шва, м;

Тви - вспомогательное время, связанное с изделием и типом оборудования, которое включает затраты: на клеймение шва, на установку и снятие щитов, на крепление, перемещение, установку, снятие и поворот изделий, на перемещение сварщика в процессе работы, на намотку сварочной проволоки в кассеты (карты 78 - 85);

K1-n - поправочные коэффициенты на измененные условия работы (карты 87 - 91).

1.9.1. Вспомогательное время, приведенное в картах, дано с учетом времени на обслуживание рабочего места, на отдых и личные потребности.

1.10. Неполное штучное время, приведенное в картах, рассчитано на сварку изделий с одной стороны.

1.11. При сварке симметричных стыков изделий с двух сторон время, приведенное в картах, следует удваивать.

1.12. При сварке подварочного шва время следует дополнительно принимать по соответствующим картам сборника.

1.13. Приведенные в картах пределы числовых показателей, в которых указано «до» или не указано, следует понимать включительно.

1.14. Нормативные карты на автоматическую и полуавтоматическую дуговую сварку рассчитаны для условий крупносерийного и среднесерийного типов производства. Для мелкосерийного типа производства следует применять поправочный коэффициент 1,2, для единичного производства - 1,3.

Нормативные карты на ручную дуговую сварку рассчитаны для условий мелкосерийного и единичного типов производства. Для крупносерийного производства следует применять поправочный коэффициент 0,75, для среднесерийного производства - 0,85.

При сварке титана и его сплавов расчет нормы времени производится по картам для сварки легированных и высоколегированных сталей.

1.15. Расчет нормы штучного времени на сварку труб производится по формуле (7).

1.15.1. Нормативы неполного штучного времени на автоматическую, полуавтоматическую и ручную дуговую сварку труб рассчитаны на 1 м поворотного шва и приведены в картах 7 - 10; 29, 30, 56 - 61.

1.15.2. Длина кольцевого стыка в зависимости от его диаметра приведена в приложении 13 и определяется по формуле

                                                                        (8)

где D - диаметр кольцевого станка, мм.

1.16. Норма времени на сварку детали рассчитывается по формуле

                                                          (9)

где Тпз - подготовительно-заключительное время, которое включает затраты времени на получение задания и сварочного материала, ознакомление с работой, получение и сдачу инструмента и приспособлений, подготовку оборудования и приспособлений к работе, настройку автомата или полуавтомата на заданный режим, установление и опробование режимов сварки, сдачу работы, мин;

n - количество деталей в партии, шт.

1.17. Применение нормативов при исходных данных, отличных от принятых в нормативных картах.

При изменении значений силы тока или скорости сварки от расчетных к неполному штучному времени следует применять коэффициенты, значение которых определяется по формулам:

                                                                  (10)

где I1 - новое значение силы тока, А;

                                                                (11)

где V1 - новое значение скорости сварки, м/ч.

1.18. ПРИМЕРЫ PAСЧEТA НОРМ ВРЕМЕНИ

1.18.1. Определить норму времени на полуавтоматическую дуговую сварку в среде двуокиси углерода изделия из углеродистой стали.

Исходные данные:

тип шва - С2;

толщина металла - 5 мм;

диаметр сварочной проволоки - 1,2 мм;

длина шва - 0,8 м;

условие выполнения работы - стационарное;

масса узла - 30 кг;

количество изделий - одно;

работа - простая;

положение шва - нижнее.

Номер позиции

Наименование работ и тип производства

Номер карты и позиции

Время, мин

Значение коэффициента

1

Установка и снятие изделия вручную

82, 13а

0,58

-

2

Обмазка раствором поверхности металла околошовной зоны

74, 1а

0,54

-

3

Сварка

1, 16в

4,5

-

4

Зачистка околошовной зоны от брызг

75, 1г

0,30

-

5

Тип производства - единичное

-

-

1,3

6

Подготовительно-заключительное время

86, 6в

14,0

-

Индекс

а

б

в

Штучное время определяется по формуле (7):

Тшт = (ТншL + Тви1-n = [(4,5 + 0,54 + 0,30)0,8 + 0,58]1,3 = 6,30 мин.

Норма времени рассчитывается по формуле (9):

1.18.2. Определить норму времени на ручную аргонодуговую сварку стыков труб из меди.

Исходные данные:

тип шва - С8;

толщина материала - 10 мм;

диаметр сварочной проволоки (присадки) - 4 мм;

диаметр трубы - 0,15 м (длину стыка определяем по формуле (8): L = 0,47 м);

количество деталей - 3 шт.

Номер позиции

Наименование и условие выполнения работ и тип производства

Номер карты и позиции

Время, мин

Значение коэффициента

1

Подготовка рабочего места

86, 6а

17,0

-

2

Сварка

56, 36г

45,6

-

3

Работа производится в цехе

87, 2в

-

1,02

4

Сварка производится в помещении объемом более 2 м3

87, 9в

-

1,03

5

Движение рабочего ограничено

87, 7в

-

1,03

6

Стык короткометражный, неповоротный

90, 4г

-

1,21

7

Тип производства - мелкосерийное



-

1,00

8

Зачистка околошовной зоны от брызг

75, 2б

0,51

-

Индекс

а

б

в

Штучное время определяем по формуле (7):

Тшт = (ТншL + Тви1-n = (45,6 + 0,51)0,47 · 1,02 · 1,03 · 1,03 · 1,21 · 1,00 = 28,37 мин.

Норма времени рассчитывается по формуле (9):

2. НАИМЕНОВАНИЕ ОБОРУДОВАНИЯ И ТЕХНОЛОГИЯ РАБОТЫ

2.1. Нормативы времени рассчитаны при условии применения следующего сварочного оборудования (ОСТ 5.9772-79):

сварочные полуавтоматы ПШ-54, ПДПГ-500, ПДГ-508, ПДГ-300, А-537, А-765, А-547У, А-929, А-1635, ПДА-300, ПШП-300 и др.;

сварочные переносные автоматы тракторного типа ТС-17МУ, ТС-33, ТС-35, АДСП-2, АДПГ-500 и др.;

сварочные преобразователи ПСО-120, ПСО-300, ПС-300М, ПС-500, ПСМ-500, ПСО-800, ВСС-120-3, ПСГ-350, ПСГ-500, ПСУ-500, ЧПП-500В, ВС-200, ВКСМ-1000-1, БСК-300-1А и др.;

2.2. Нормативы разработаны на основные технологические операции и виды работ, которые выполняет сварщик при дуговой сварке:

получение производственного задания, сварочного материала, ознакомление с работой и инструктаж, подготовка сварочного оборудования к работе;

подключение шлангов к магистрали или баллонам;

включение и выключение источника питания;

включение, выключение и регулирование подачи защитного газа;

установка и опробование режимов сварки и начало сварки на технологической планке;

сварка изделий;

смена сварочной и присадочной проволоки;

уборка рабочего места и уход за оборудованием;

перемещение электросварщика в процессе сварки;

проверка правильности установки головки автомата по центру шва с прокаткой автомата вхолостую;

установка и снятие направляющих для направления движения автомата;

смена кассеты, подача проволоки в мундштук головки, пуск, регулирование режимов сварки и отключение автомата или полуавтомата, подтягивание проводов и другие работы.

По окончании работ электросварщик проверяет внешним осмотром качество шва и при обнаружении несоответствия требуемым геометрическим размерам (наплывов, подрезов, кратеров, прожогов, наружных трещин, непроваров, свищей, пор и других дефектов) исправляет обнаруженные дефекты.

При обнаружении неразрушающим контролем внутренних дефектов электросварщик вскрывает дефектные места и исправляет их.

3. ОРГАНИЗАЦИЯ ТРУДА

3.1. В нормативах времени отражен современный уровень рациональной организации труда сварочных работ на ведущих машиностроительных предприятиях.

3.2. Распределение и закрепление работ за бригадами или членами бригад необходимо осуществлять в соответствии с имеющимся электросварочным оборудованием и квалификацией рабочих.

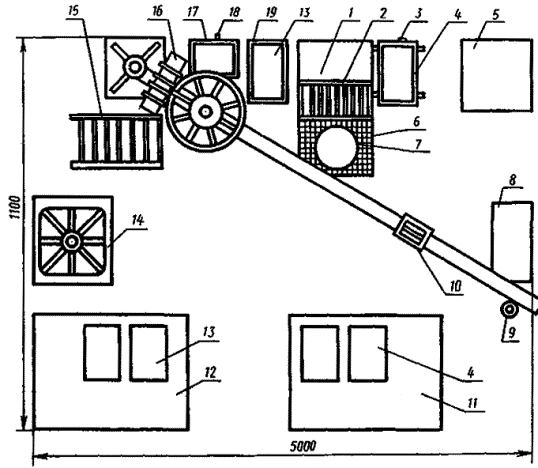

Примерная планировка рабочего места электросварщика на полуавтоматических машинах при сварке изделий в двуокиси углерода:

1 - сварочный стол; 2 - панель всасывания; 3, 4 - передвижной столик для тары с готовыми узлами; 5 - сварочный выпрямитель; 6 - диэлектрический мат; 7 - стул; 8 - тумбочка; 9 - стойка с цветной сигнальной лампочкой для вызова внутрицехового транспорта; 10 - механизм подачи проволоки сварочного полуавтомата; 11 - поддон для готовых узлов; 12 - поддон для тары с деталями; 13, 19 - передвижной столик для тары с деталями; 14 - манипулятор; 15 - стремянка для заправки сварочной проволоки; 16 - консольный кран; 17, 18 - столик для шкафа управления и складирования сварочной проволоки

3.3. Рабочее место сварщика должно быть оснащено технологической и организационной оснасткой, таблицами режимов сварки, приспособлениями и инструментом в соответствии с каталогом 32112-2095-83 «Типовые проекты организации рабочих мест электросварщика».

3.4. Сдает работу представителю службы технического контроля, выполненную бригадой, звеном или индивидуально работающим, мастер совместно с бригадиром или рабочим.

3.5. Заряжают кассеты электродной проволокой централизованно.

3.6. Налаживает и ремонтирует сварочное оборудование в соответствии с перечнем работ электромонтер или наладчик.

3.7. Обеспечение рабочих мест электросварщика кассетами с проволокой, присадочными или вольфрамовыми материалами производит сам электросварщик.

3.8. Изделия, поступающие на участок сварки, должны быть обработаны в соответствии с требованиями технической или технологической документации.

3.9. Электросварка в замкнутых и труднодоступных помещениях должна производиться при непрерывной работе вентиляции и при наличии наблюдающего.

3.10. Примерная планировка рабочего места электросварщика на полуавтоматических машинах при сварке изделий в двуокиси углерода приведена на рис. 1.

3.11. При организации и проведении сварочных работ администрация осуществляет контроль за соблюдением рабочими должностных инструкций, правил, положений и других документов по охране труда, за применением средств индивидуальной и коллективной защиты, обеспечивающих безопасное выполнение работ по всем операциям технологического процесса.

4. НОРМАТИВНАЯ ЧАСТЬ

4.1. НЕПОЛНОЕ ШТУЧНОЕ ВРЕМЯ НА ДУГОВУЮ СВАРКУ

Швы стыковых соединений С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14, С15, С16, С17, С18, С19, С20, С21, С23, С24, С25, С26, С27 и С28

Полуавтоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей

Карта 1



Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

С1

0,5

5,4

1

2,8

2,7

2,4

-

-

-

2

0,8

5,5

1

2,9

2,8

2,5

-

-

-

3

1,0

5,5

1

3,0

2,9

2,6

-

-

-

4

1,5

7,3

1

3,2

3,0

2,7

2,3

-

-

5

2,0

9,4

1

3,9

3,5

3,1

2,7

-

-

6

2,5

11,4

1

4,5

4,1

3,5

3,1

-

-

7

3,0

13,3

1

5,1

4,6

4,0

3,5

-

-

8

4,0

17,1

1

6,3

5,7

4,8

4,2

-

-

9

С2

0,8

5,6

1

3,0

2,8

2,6

-

-

-

10

1,0

5,8

1

3,4

2,9

2,7

-

-

-

11

1,5

6,1

1

3,6

3,2

2,8

2,0

-

-

12

2,0

6,3

1

3,9

3,7

2,9

2,1

-

-

13

2,5

11,0

1

4,4

4,0

3,4

3,0

-

-

14

3,0

11,4

1

4,5

4,1

3,5

3,1

-

-

15

4,0

12,1

1

4,7

4,3

3,7

3,2

-

-

16

5,0

18,7

1



4,9

4,5

3,9

3,5

3,2

17

6,0

19,7

1



5,1

4,7

4,1

3,6

3,3

18

С3

0,5

5,4

1

3,0

2,8

2,6

-

-

-

19

0,8

10,0

1

4,4

4,0

3,0

-

-

-

20

1,0

10,0

1

4,7

4,3

3,2

-

-

-

21

1,5

12,3

1

4,8

4,4

3,7

3,3

-

-

22

2,0

17,9

1

6,5

5,9

5,0

4,3

-

-

23

2,5

23,9

1

8,4

7,5

6,3

5,4

-

-

24

3,0

30,3

2

10,9

9,8

8,2

7,1

-

-

25

4,0

43,9

2

15,1

13,5

11,3

9,7

-

-

26

С4

0,8

11,8

1

4,8

3,9

3,5

-

-

-

27

1,0

12,3

1

5,0

4,0

3,6

-

-

-

28

1,5

13,1

1

5,1

4,6

3,9

3,4

-

-

29

2,0

13,8

1

5,3

4,8

4,1

3,5

-

-

30

2,5

14,3

1

5,4

4,9

4,2

3,6

-

-

31

3,0

20,5

1

7,3

6,6

5,5

4,8

-

-

32

4,0

21,5

1

7,7

6,9

5,8

5,0

-

-

33

5,0

33,2

2

-

8,4

7,7

6,7

6,0

5,4

34

6,0

38,8

2

-

9,6

8,8

7,6

6,7

6,1

35

7,0

44,3

2

-

10,7

9,8

8,4

7,4

6,7

36

8,0

49,7

2

-

11,9

10,8

9,3

8,2

7,3

37

С5

0,8

4,4

1

3,3

3,0

2,2

-

-

-

38

1,0

5,8

1

3,4

3,1

2,6

-

-

-

39

1,5

8,1

1

3,5

3,2

2,8

2,5

-

-

40

2,0

8,7

1

3,7

3,4

2,9

2,6

-

-

41

2,5

9,1

1

3,8

3,5

3,0

2,7

-

-

42

3,0

13,6

1

5,2

4,7

4,0

3,5

-

-

43

4,0

14,6

1

5,5

5,0

4,2

3,7

-

-

44

5,0

27,0

1

-

6,6

6,1

5,2

4,6

4,1

45

6,0

30,1

2

-

7,8

7,1

6,2

5,5

5,0

46

7,0

39,4

2

-

9,7

8,9

7,7

6,8

6,1

47

8,0

42,4

2

-

10,3

9,5

8,1

7,2

6,5

48

С6

0,8

6,4

1

3,4

3,1

2,9

-

-

-

49

1,0

6,8

1

3,5

3,2

3,0

-

-

-

50

1,5

8,4

1

3,6

3,3

3,1

2,4

-

-

51

2,0

9,6

1

3,7

3,5

3,3

2,5

-

-

52

2,5

9,9

1

4,0

3,6

3,4

2,6

-

-

53

3,0

12,4

1

4,8

4,4

3,7

3,3

-

-

54

4,0

13,4

1

5,1

4,7

4,0

3,5

-

-

55

5,0

26,1

1

-

6,4

5,9

5,1

4,5

4,0

56

6,0

29,1

2

-

7,6

7,0

6,1

5,4

4,9

57

7,0

40,2

2

-

9,9

9,0

7,8

6,9

6,2

58

8,0

43,2

2

-

10,5

9,6

8,3

7,3

6,6

59

С7

3,0

9,0

1

3,8

3,5

3,0

2,7

-

-

60

4,0

10,0

1

4,0

3,6

3,1

2,8

-

-

61

5,0

13,6

1

-

3,8

3,5

3,1

2,8

2,6

62

6,0

15,0

1

-

4,0

3,7

3,2

2,9

2,7

63

7,0

20,1

1

-

5,2

4,7

4,1

3,7

3,3

64

8,0

22,1

1

-

5,6

5,1

4,4

3,9

3,6

65

9,0

24,0

1

-

6,0

5,5

4,7

4,2

3,8

66

10,0

25,9

1

-

6,4

5,8

5,0

4,4

4,0

67

12,0

33,0

1

-

-

6,7

5,7

5,1

4,6

68

С8

3,0

8,3

1

3,7

3,4

2,9

2,6

-

-

69

4,0

12,9

1

5,1

4,6

4,0

3,5

-

-

70

5,0

18,2

1

-

4,9

4,5

3,9

3,5

3,2

71

6,0

24,0

1

-

6,1

5,6

4,8

4,3

3,9

72

7,0

30,4

2

-

8,0

7,3

6,4

5,7

5,2

73

8,0

37,2

2

-

9,4

8,6

7,5

6,6

6,0

74

9,0

44,6

2

-

10,9

10,0

8,6

7,6

6,9

75

10,0

52,3

2

-

12,5

11,5

9,8

8,6

7,8

76

12,0

77,0

2

-

-

14,8

12,7

11,1

9,9

77

14,0

102,8

3

-

-

19,8

16,9

14,8

13,2

78

16,0

132,1

3

-

-

24,7

21,0

18,3

16,3

79

18,0

164,7

4

-

-

30,9

26,2

22,9

20,4

80

20,0

200,6

4

-

-

37,0

31,3

27,2

24,2

81

22,0

239,9

5

-

-

40,8

34,6

30,2

26,7

82

24,0

282,3

6

-

-

47,9

40,6

35,4

31,4

83

26,0

328,0

7

-

-

55,6

47,1

41,4

36,4

84

28,0

376,9

8

-

-

63,7

54,0

47,1

41,7

85

30,0

428,8

9

-

-

72,4

61,3

53,4

47,2

86

32,0

484,0

10

-

-

75,6

64,1

55,9

49,8

87

34,0

542,2

11

-

-

84,5

71,6

62,4

55,5

88

36,0

603,4

13

-

-

94,4

80,0

69,8

62,1

89

38,0

667,7

14

-

-

104,1

88,3

76,9

68,4

90

40,0

735,1

15

-

-

114,3

96,8

84,4

75,0

91

42,0

805,4

17

-

-

125,5

106,4

92,7

82,5

92

44,0

878,7

18

-

-

136,5

115,6

100,7

89,6

93

46,0

955,0

20

-

-

148,5

125,9

109,7

97,5

94

48,0

1034,3

21

-

-

160,4

135,9

118,3

105,3

95

50,0

1116,5

23

-

-

173,3

146,8

127,9

113,7

96

52,0

1201,6

24

-

-

186,0

157,5

137,1

121,8

97

54,0

1289,6

26

-

-

199,7

169,1

147,2

130,8

98

56,0

1380,5

28

-

-

213,8

181,0

157,6

140,1

99

58,0

1474,3

30

-

-

228,4

193,4

168,3

149,6

100

60,0

1570,9

32

-

-

243,3

206,0

179,3

159,4

101

С9

3,0

12,2

1

4,9

4,4

3,8

3,3

-

-

102

4,0

15,4

1

5,8

5,3

4,5

3,9

-

-

103

5,0

20,7

1

-

5,4

4,9

4,3

3,8

3,5

104

6,0

27,5

1

-

6,8

6,2

5,4

4,7

4,3

105

7,0

35,0

2

-

8,9

8,2

7,1

6,3

5,7

106

8,0

43,1

2

-

10,6

9,7

8,4

7,4

6,7

107

9,0

51,8

2

-

12,4

11,4

9,7

8,6

7,7

108

10,0

61,1

2

-

14,4

13,1

11,2

9,8

8,8

109

12,0

81,2

2

-

-

15,5

13,2

11,6

10,4

110

14,0

103,3

3

-

-

19,9

16,9

14,9

13,3

111

16,0

140,4

3

-

-

26,2

22,2

19,4

17,2

112

18,0

174,1

4

-

-

32,5

27,5

24,0

21,4

113

20,0

211,1

5

-

-

39,3

33,3

29,1

25,9

114

22,0

251,2

5

-

-

42,5

36,0

31,4

27,8

115

24,0

294,5

6

-

-

49,8

42,2

36,8

32,6

116

26,0

340,9

7

-

-

57,6

48,8

42,5

37,6

117

28,0

390,3

8

-

-

65,8

55,7

48,5

42,9

118

30,0

442,7

9

-

-

74,5

63,1

54,9

48,6

119

32,0

498,0

10

-

-

77,6

65,8

57,3

51,0

120

34,0

556,3

12

-

-

87,1

73,9

64,4

57,4

121

36,0

617,6

13

-

-

96,4

81,7

71,3

63,4

122

38,0

681,6

14

-

-

106,1

89,9

78,4

69,7

123

40,0

748,6

15

-

-

116,2

98,5

85,8

76,2

124

42,0

818,3

17

-

-

127,3

107,9

94,0

83,6

125

44,0

890,9

18

-

-

138,2

117,1

102,0

90,6

126

46,0

966,2

20

-

-

150,1

127,2

110,8

98,5

127

48,0

1044,3

21

-

-

161,8

137,1

119,3

106,1

128

50,0

1125,1

23

-

-

174,5

147,8

128,7

114,4

129

52,0

1208,7

25

-

-

187,6

158,9

138,4

123,0

130

54,0

1294,9

26

-

-

200,5

169,7

147,8

131,3

131

56,0

1383,8

28

-

-

214,3

181,4

158,0

140,4

132

58,0

1475,4

30

-

-

228,5

193,5

168,5

149,7

133

60,0

1569,6

32

-

-

243,1

205,8

179,2

159,2

134

С10

3,0

8,8

1

3,8

3,5

3,0

2,7

-

-

135

4,0

13,4

1

5,2

4,7

4,0

3,5

-

-

136

5,0

18,4

1

-

4,9

4,5

3,9

3,5

3,2

137

6,0

23,8

1

-

6,0

5,5

4,8

4,3

3,9

138

7,0

29,7

2

-

7,8

7,2

6,3

5,6

5,1

139

8,0

38,1

2

-

9,6

8,8

7,6

6,7

6,1

140

9,0

47,4

2

-

11,5

10,5

9,1

8,0

7,2

141

10,0

57,7

2

-

13,7

12,5

10,7

9,4

8,4

142

12,0

81,0

2

-

-

15,5

13,2

11,6

10,4

143

14,0

107,9

3

-

-

20,6

17,6

15,4

13,8

144

16,0

138,3

3

-

-

25,8

21,9

19,1

17,0

145

18,0

172,4

4

-

-

32,1

27,3

23,8

21,2

146

20,0

209,4

5

-

-

39,0

33,1

28,9

25,7

147

22,0

250,1

5

-

-

42,4

35,9

31,3

27,7

148

24,0

294,0

6

-

-

49,7

42,1

36,7

32,5

149

26,0

341,1

7

-

-

57,6

48,8

42,5

37,6

150

28,0

391,5

8

-

-

66,0

55,9

48,7

43,1

151

30,0

445,1

9

-

-

74,9

63,4

55,2

48,8

152

32,0

501,9

10

-

-

78,2

66,2

57,7

51,3

153

34,0

561,7

12

-

-

87,9

74,5

65,0

57,8

154

36,0

624,7

13

-

-

97,4

82,6

72,0

64,0

155

38,0

690,8

14

-

-

107,4

91,0

79,3

70,5

156

40,0

759,9

16

-

-

118,4

100,4

87,5

77,8

157

42,0

832,0

17

-

-

129,3

109,5

95,4

84,8

158

44,0

907,2

19

-

-

141,1

119,6

104,2

92,7

159

46,0

985,4

20

-

-

152,9

129,5

112,8

100,2

160

48,0

1066,5

22

-

-

165,6

140,3

122,2

108,6

161

50,0

1150,6

23

-

-

178,2

150,8

131,3

116,7

162

52,0

1237,6

25

-

-

191,7

162,3

141,3

125,6

163

54,0

1327,6

27

-

-

205,7

174,2

151,7

134,8

164

56,0

1420,4

29

-

-

220,1

186,4

162,3

144,2

165

58,0

1516,2

31

-

-

234,9

198,9

173,2

153,9

166

60,0

1614,8

33

-

-

250,1

211,8

184,4

163,9

167

С11

3,0

13,3

1

5,3

4,8

4,1

3,6

-

-

168

4,0

19,6

1

7,2

6,4

5,4

4,7

-

-

169

5,0

26,0

1

-

6,5

6,0

5,2

4,6

4,1

170

6,0

33,3

2

-

8,6

7,9

6,8

6,1

5,5

171

7,0

40,7

2

-

10,1

9,3

8,0

7,1

6,4

172

8,0

51,7

2

-

12,4

11,3

9,7

8,6

7,7

173

9,0

63,2

2

-

14,8

13,5

11,5

10,1

9,0

174

10,0

75,6

3

-

18,0

16,4

14,0

12,4

11,1

175

12,0

103,2

3

-

-

19,9

16,9

14,8

13,3

176

14,0

134,2

3

-

-

25,1

21,3

18,6

16,6

177

16,0

168,5

4

-

-

31,5

26,7

23,3

20,8

178

18,0

206,0

5

-

-

38,4

32,6

28,5

25,3

179

20,0

246,5

5

-

-

45,3

38,3

33,4

29,6

180

22,0

290,0

6

-

-

49,1

41,6

36,3

32,1

181

24,0

336,3

7

-

-

56,9

48,2

42,0

37,2

182

26,0

385,5

8

-

-

65,1

55,1

48,0

42,5

183

28,0

437,4

9

-

-

73,7

62,4

54,3

48,1

184

30,0

491,9

10

-

-

82,7

70,0

61,0

53,9

185

32,0

549,1

11

-

-

85,5

72,4

63,1

56,1

186

34,0

608,9

13

-

-

95,2

80,7

70,4

62,6

187

36,0

671,2

14

-

-

104,6

88,7

77,3

68,7

188

38,0

736,0

15

-

-

114,4

96,9

84,5

75,1

189

40,0

803,2

17

-

-

125,2

106,1

92,5

82,3

190

С12

3,0

8,8

1

3,8

3,5

3,0

2,7

-

-

191

4,0

13,0

1

5,1

4,6

4,0

3,5

-

-

192

5,0

17,6

1

-

4,7

4,4

3,8

3,4

3,1

193

6,0

22,5

1

-

5,8

5,3

4,6

4,1

3,7

194

7,0

27,7

1

-

6,8

6,3

5,4

4,8

4,3

195

8,0

37,5

2

-

9,5

8,7

7,5

6,7

6,0

196

9,0

46,7

2

-

11,4

10,4

8,9

7,9

7,1

197

10,0

56,7

2

-

13,5

12,3

10,5

9,2

8,3

198

12,0

79,4

2

-

-

15,2

13,0

11,4

10,2

199

14,0

105,6

3

-

-

20,3

17,3

15,1

13,5

200

16,0

135,1

3

-

-

25,3

21,4

18,7

16,7

201

18,0

168,0

4

-

-

31,4

26,7

23,3

20,7

202

20,0

204,1

5

-

-

38,1

32,4

28,2

25,1

203

22,0

243,4

5

-

-

41,3

35,0

30,5

27,0

204

24,0

285,8

6

-

-

48,5

41,1

35,8

31,7

205

26,0

331,3

7

-

-

56,1

47,5

41,4

36,7

206

28,0

379,9

8

-

-

64,2

54,4

47,4

42,0

207

30,0

431,6

9

-

-

72,8

61,7

53,7

47,5

208

32,0

486,2

10

-

-

75,9

64,4

56,1

50,0

209

34,0

543,9

11

-

-

84,7

71,8

62,6

55,7

210

36,0

604,4

13

-

-

94,5

80,2

69,9

62,2

211

38,0

667,9

14

-

-

104,1

88,3

77,0

68,5

212

40,0

734,3

15

-

-

114,2

96,7

84,3

75,0

213

42,0

803,5

17

-

-

125,2

106,1

92,5

82,3

214

44,0

875,6

18

-

-

136,1

115,3

100,4

89,3

215

46,0

950,5

19

-

-

147,3

124,8

108,6

96,5

216

48,0

1028,3

21

-

-

159,6

135,1

117,7

104,6

217

50,0

1108,8

23

-

-

172,2

145,9

127,1

113,0

218

52,0

1192,1

24

-

-

184,7

156,3

136,1

121,0

219

54,0

1278,2

26

-

-

198,1

167,7

146,1

129,8

220

56,0

1367,0

28

-

-

211,9

179,4

156,3

138,9

221

58,0

1458,5

30

-

-

226,1

191,5

166,7

148,2

222

60,0

1552,8

32

-

-

240,7

203,8

177,5

157,7

223

С13

18,0

160,7

4

-

-

30,2

25,6

22,4

20,0

224

20,0

190,2

4

-

-

35,2

29,8

26,0

23,1

225

22,0

221,5

5

-

-

37,9

32,2

28,1

24,9

226

24,0

254,6

6

-

-

43,6

37,1

32,4

28,7

227

26,0

289,3

6

-

-

49,0

41,5

36,2

32,1

228

28,0

325,7

7

-

-

55,2

46,8

40,8

36,2

229

30,0

363,7

8

-

-

61,7

52,3

45,6

40,4

230

32,0

403,3

9

-

-

63,5

54,0

47,1

42,0

231

34,0

444,3

9

-

-

69,4

58,8

51,3

45,6

232

36,0

486,9

10

-

-

76,0

64,5

56,2

50,0

233

38,0

530,8

11

-

-

82,9

70,3

61,3

54,5

234

40,0

576,2

12

-

-

89,9

76,2

66,5

59,1

235

42,0

623,0

13

-

-

97,2

82,4

71,8

63,9

236

44,0

671,1

14

-

-

104,6

88,7

77,3

68,7

237

46,0

720,5

15

-

-

112,2

95,1

82,9

73,7

238

48,0

771,3

16

-

-

120,0

101,7

88,6

78,8

239

50,0

823,3

17

-

-

128,0

108,5

94,5

84,0

240

52,0

876,6

18

-

-

136,2

115,4

100,5

89,4

241

54,0

931,1

19

-

-

144,6

122,4

106,7

94,8

242

56,0

986,9

20

-

-

153,1

129,7

112,9

100,4

243

58,0

1043,8

21

-

-

161,8

137,0

119,3

106,0

244

60,0

1102,0

22

-

-

170,6

144,5

125,8

111,8

245

64,0

1221,8

25

-

-

-

144,9

126,4

112,5

246

68,0

1346,2

27

-

-

-

159,3

138,9

123,6

247

72,0

1475,0

30

-

-

-

174,7

152,3

135,6

248

76,0

1608,2

33

-

-

-

190,5

166,2

147,9

249

80,0

1745,7

35

-

-

-

206,3

179,8

160,0

250

84,0

1887,3

38

-

-

-

209,7

183,0

163,0

251

88,0

2033,1

41

-

-

-

225,9

197,1

175,6

252

92,0

2182,8

44

-

-

-

242,4

211,6

188,4

253

96,0

2336,6

47

-

-

-

259,4

226,4

201,6

254

100,0

2494,2

50

-

-

-

276,7

241,5

215,0

255

С14

18,0

133,1

1

-

-

24,9

21,2

18,5

16,4

256

20,0

158,8

4

-

-

29,9

25,4

22,2

19,8

257

22,0

186,4

4

-

-

31,9

27,1

23,7

21,0

258

24,0

215,8

5

-

-

37,0

31,5

27,5

24,4

259

26,0

246,9

5

-

-

41,9

35,5

30,9

27,4

260

28,0

279,6

6

-

-

47,5

40,3

35,1

31,1

261

30,0

314,0

7

-

-

53,4

45,3

39,5

35,0

262

32,0

349,9

7

-

-

54,8

46,4

40,5

36,1

263

34,0

387,4

8

-

-

60,7

51,5

44,9

40,0

264

36,0

426,5

9

-

-

66,8

56,7

49,5

44,1

265

38,0

467,0

10

-

-

73,2

62,1

54,2

48,2

266

40,0

509,1

11

-

-

79,8

67,7

59,1

52,6

267

42,0

552,6

12

-

-

86,5

73,4

64,1

57,0

268

44,0

597,5

12

-

-

92,9

78,8

68,6

61,0

269

46,0

643,8

13

-

-

100,1

84,8

73,9

65,7

270

48,0

691,5

14

-

-

107,5

91,1

79,4

70,6

271

50,0

740,6

15

-

-

113,1

97,5

84,9

75,5

272

52,0

791,1

16

-

-

122,9

104,1

90,7

80,6

273

54,0

842,9

17

-

-

130,8

110,8

96,5

85,8

274

56,0

896,0

18

-

-

139,0

117,7

102,5

91,1

275

58,0

950,4

19

-

-

147,3

124,7

108,6

96,5

276

60,0

1006,1

21

-

-

156,4

132,5

115,5

102,6

277

64,0

1121,3

23

-

-

-

133,1

116,1

103,4

278

68,0

1241,5

25

-

-

-

147,0

128,2

114,1

279

72,0

1366,7

28

-

-

-

162,0

141,3

125,8

280

76,0

1496,6

30

-

-

-

177,0

154,3

137,3

281

80,0

1631,3

33

-

-

-

193,0

168,3

149,8

282

84,0

1770,7

36

-

-

-

197,0

172,0

153,2

283

88,0

1914,6

39

-

-

-

213,0

185,9

165,6

284

92,0

2063,1

42

-

-

-

229,4

200,3

178,4

285

96,0

2216,0

45

-

-

-

246,3

215,0

191,5

286

100,0

2373,3

48

-

-

-

263,6

230,1

204,9

287

С15

8,0

15,0

1

-

4,2

3,9

3,4

3,1

2,8

288

9,0

17,2

1

-

4,7

4,3

3,7

3,4

3,1

289

10,0

19,4

1

-

5,1

4,7

4,1

3,7

3,3

290

12,0

25,8

1

-

-

5,6

4,8

4,3

3,9

291

14,0

32,7

1

-

-

6,7

5,8

5,1

4,7

292

16,0

40,2

1

-

-

8,0

6,9

6,0

5,4

293

18,0

48,1

1

-

-

9,3

8,0

7,0

6,3

294

20,0

56,6

2

-

-

11,4

9,8

8,6

7,8

295

22,0

71,2

2

-

-

12,9

11,1

9,8

8,7

296

24,0

83,5

2

-

-

14,8

12,7

11,1

9,9

297

26,0

96,7

2

-

-

16,9

14,4

12,6

11,2

298

28,0

110,7

3

-

-

19,6

16,8

14,7

13,1

299

30,0

125,7

3

-

-

21,9

18,7

16,4

14,6

300

32,0

141,4

3

-

-

22,7

19,4

17,0

15,2

301

34,0

158,0

4

-

-

25,7

21,9

19,2

17,2

302

36,0

175,4

4

-

-

28,2

24,0

21,0

18,8

303

38,0

193,7

4

-

-

30,8

26,2

22,9

20,4

304

40,0

212,8

5

-

-

34,1

29,0

25,4

22,7

305

42,0

232,6

5

-

-

36,9

31,4

27,4

24,5

306

44,0

253,3

6

-

-

40,4

34,4

30,1

26,9

307

46,0

274,8

6

-

-

43,5

36,9

32,3

28,8

308

48,0

297,0

6

-

-

46,6

39,6

34,6

30,8

309

50,0

320,1

7

-

-

50,5

42,9

37,5

33,4

310

52,0

343,9

7

-

-

53,9

45,7

39,9

35,5

311

54,0

368,5

8

-

-

58,0

49,2

43,0

38,3

312

56,0

393,9

8

-

-

61,6

52,3

45,6

40,6

313

58,0

420,0

9

-

-

65,9

55,9

48,8

43,5

314

60,0

446,9

9

-

-

69,7

59,1

51,5

45,9

315

64,0

502,9

11

-

-

-

60,5

52,9

47,2

316

68,0

561,9

12

-

-

-

67,4

58,9

52,5

317

72,0

623,9

13

-

-

-

74,5

65,1

58,0

318

76,0

688,7

14

-

-

-

82,0

71,6

63,7

319

80,0

756,5

16

-

-

-

90,4

78,9

70,3

320

84,0

827,2

17

-

-

-

92,6

80,9

72,1

321

88,0

900,7

18

-

-

-

100,4

87,7

78,2

322

92,0

977,0

20

-

-

-

109,1

95,3

85,0

323

96,0

1056,2

22

-

-

-

118,1

103,2

92,0

324

100,0

1138,1

23

-

-

-

126,8

110,7

98,7

325

С16

30,0

139,8

3

-

-

24,1

20,5

17,9

15,9

326

32,0

154,1

4

-

-

25,1

21,5

18,8

16,9

327

34,0

168,9

4

-

-

27,2

23,2

20,3

18,2

328

36,0

184,2

4

-

-

29,4

25,0

21,9

19,6

329

38,0

199,9

4

-

-

31,6

26,9

23,5

21,0

330

40,0

216,0

5

-

-

34,5

29,4

25,7

23,0

331

42,0

232,5

5

-

-

36,9

31,4

27,4

24,5

332

44,0

249,5

5

-

-

39,3

33,4

29,1

26,0

333

46,0

266,8

6

-

-

42,3

36,0

31,5

28,1

334

48,0

284,6

6

-

-

44,9

38,1

33,3

29,7

335

50,0

302,7

7

-

-

48,0

40,8

35,7

31,9

336

52,0

321,2

7

-

-

50,7

43,0

37,6

33,5

337

54,0

340,1

7

-

-

53,4

45,3

39,5

35,2

338

56,0

359,3

8

-

-

56,7

48,1

42,0

37,5

339

58,0

378,9

8

-

-

59,5

50,5

44,0

39,2

340

60,0

398,8

8

-

-

62,3

52,6

45,8

40,0

341

64,0

439,7

9

-

-

-

52,7

46,0

41,0

342

68,0

481,9

10

-

-

-

57,7

50,4

45,0

343

72,0

525,4

11

-

-

-

62,9

55,0

49,0

344

76,0

570,1

12

-

-

-

68,3

59,6

53,1

345

80,0

616,1

13

-

-

-

73,7

64,4

57,4

346

84,0

663,3

14

-

-

-

74,6

65,2

58,2

347

88,0

711,6

15

-

-

-

80,0

69,9

62,4

348

92,0

761,1

16

-

-

-

85,5

74,7

66,6

349

96,0

811,7

17

-

-

-

91,0

79,6

71,0

350

100,0

863,4

18

-

-

-

96,7

84,5

75,4

351

110,0

997,2

20

-

-

-

111,1

97,1

86,5

352

120,0

1137,4

23

-

-

-

126,8

110,7

98,6

353

С17

3,0

8,3

1

3,6

3,3

2,9

2,6

-

-

354

4,0

12,5

1

4,9

4,5

3,8

3,4

-

-

355

5,0

17,0

1

-

4,6

4,3

3,7

3,3

3,1

356

6,0

22,0

1

-

5,7

5,2

4,5

4,0

3,6

357

7,0

27,3

1

-

6,8

6,2

5,3

4,7

4,3

358

8,0

33,0

2

-

8,5

7,8

6,8

6,1

5,5

359

9,0

38,9

2

-

9,7

8,9

7,7

6,9

6,2

360

10,0

45,1

2

-

11,0

10,1

8,7

7,7

6,9

361

12,0

66,0

2

-

-

13,0

11,1

9,8

8,8

362

14,0

88,4

2

-

-

16,8

14,3

12,5

11,1

363

16,0

113,7

3

-

-

21,6

18,4

16,1

14,4

364

18,0

142,1

3

-

-

26,5

22,4

19,6

17,4

365

20,0

173,4

4

-

-

32,3

27,4

23,9

213

366

22,0

207,7

5

-

-

35,8

30,4

26,6

23,6

367

24,0

244,8

5

-

-

41,5

35,2

30,7

27,2

368

26,0

284,8

6

-

-

48,3

41,0

35,7

31,6

369

28,0

327,6

7

-

-

55,5

47,1

41,0

36,3

370

30,0

373,3

8

-

-

63,2

53,5

46,7

413

371

32,0

421,7

9

-

-

66,2

56,1

49,0

43,6

372

34,0

472,9

10

-

-

74,0

62,8

54,8

48,8

373

36,0

526,9

11

-

-

82,3

69,8

60,9

54,2

374

38,0

583,5

12

-

-

91,0

77,1

67,2

59,8

375

40,0

643,0

13

-

-

100,0

84,7

73,8

65,7

376

42,0

705,1

15

-

-

110,0

93,3

81,3

72,4

377

44,0

769,9

16

-

-

119,8

101,6

88,5

78,7

378

46,0

837,3

17

-

-

130,0

110,2

95,9

853

379

48,0

907,5

19

-

-

141,2

119,6

104,2

92,7

380

50,0

980,3

20

-

-

152,1

128,9

112,2

99,8

381

52,0

1055,7

22

-

-

164,1

139,0

121,1

107,7

382

54,0

1133,8

23

-

-

175,8

148,8

129,6

115,2

383

56,0

1214,4

25

-

-

188,4

159,6

139,0

123,5

384

58,0

1297,7

26

-

-

200,9

170,1

148,0

131,5

385

60,0

1383,6

28

-

-

214,3

181,4

157,9

140,4

386

С18

3,0

12,3

1

4,9

4,4

3,8

3,4

-

-

387

4,0

17,0

1

6,4

5,8

4,9

4,2

-

-

388

5,0

22,1

1

-

5,7

5,2

4,5

4,0

3,7

389

6,0

27,2

1

-

6,7

6,2

5,3

4,7

4,2

390

7,0

32,4

2

-

8,4

7,7

6,7

6,0

5,4

391

8,0

37,7

2

-

9,5

8,7

7,5

6,7

6,1

392

9,0

43,1

2

-

10,6

9,7

8,4

7,4

6,7

393

10,0

48,6

2

-

11,8

10,8

9,2

8,2

7,3

394

12,0

73,9

2

-

-

14,3

12,2

10,7

9,6

395

14,0

97,7

2

-

-

18,3

15,6

13,6

12,1

396

16,0

124,4

3

-

-

23,4

19,9

17,4

15,5

397

18,0

154,0

4

-

-

29,1

24,7

21,6

19,2

398

20,0

186,4

4

-

-

34,5

29,3

25,5

22,7

399

22,0

221,5

5

-

-

37,9

32,2

28,1

24,9

400

24,0

259,3

6

-

-

44,4

37,7

32,9

29,2

401

26,0

299,8

6

-

-

50,6

42,9

37,4

33,1

402

28,0

342,8

7

-

-

57,9

49,0

42,7

37,8

403

30,0

388,5

8

-

-

65,5

55,5

48,3

42,8

404

32,0

436,6

9

-

-

68,3

57,9

50,5

45,0

405

34,0

487,3

10

-

-

76,1

64,5

56,3

50,1

406

36,0

540,5

11

-

-

84,2

71,4

62,2

55,4

407

38,0

596,1

12

-

-

92,7

78,6

68,5

60,9

408

40,0

654,1

14

-

-

102,2

36,6

75,6

67,2

409

42,0

714,5

15

-

-

111,4

94,4

82,3

73,2

410

44,0

777,3

16

-

-

120,9

102,4

89,3

79,4

411

46,0

842,5

17

-

-

130,8

110,8

96,5

85,8

412

48,0

910,0

19

-

-

141,5

119,9

104,5

92,9

413

50,0

979,8

20

-

-

152,1

128,8

112,2

99,7

414

52,0

1052,0

21

-

-

162,9

138,0

120,1

106,7

415

54,0

1126,4

23

-

-

174,7

148,0

128,9

114,5

416

56,0

1203,1

25

-

-

186,8

158,2

137,8

122,5

417

58,0

1282,0

26

-

-

198,6

168,2

146,4

130,1

418

60,0

1363,2

28

-

-

211,4

179,0

155,9

138,5

419

С19

3,0

9,6

1

4,1

3,7

3,2

2,9

-

-

420

4,0

14,0

1

5,4

4,9

4,2

3,7

-

-

421

5,0

18,8

1

-

5,0

4,6

4,0

3,6

3,3

422

6,0

23,8

1

-

6,0

5,5

4,8

4,2

3,8

423

7,0

29,0

2

-

7,7

7,1

6,2

5,5

5,1

424

8,0

34,5

2

-

8,8

8,1

7,0

6,3

5,7

425

9,0

40,3

2

-

10,0

9,2

7,9

7,0

6,4

426

10,0

46,2

2

-

11,3

10,3

8,9

7,8

7,1

427

12,0

71,3

2

-

-

13,9

11,8

10,4

9,3

428

14,0

94,9

2

-

-

17,9

15,2

13,3

11,8

429

16,0

121,6

3

-

-

23,0

19,5

17,1

15,2

430

18,0

151,2

3

-

-

28,0

23,7

20,7

18,4

431

20,0

183,8

4

-

-

34,1

28,9

25,2

22,4

432

22,0

219,3

5

-

-

37,6

31,9

27,9

24,7

433

24,0

257,7

6

-

-

44,1

37,5

32,7

29,0

434

26,0

298,9

6

-

-

50,5

42,8

37,3

33,0

435

28,0

342,9

7

-

-

57,9

49,1

42,7

37,8

436

30,0

389,7

8

-

-

65,7

55,7

48,5

42,9

437

32,0

439,2

9

-

-

68,7

58,2

50,8

45,2

438

34,0

491,5

10

-

-

76,7

65,0

56,7

50,4

439

36,0

546,4

11

-

-

85,1

72,1

62,8

55,9

440

38,0

604,0

13

-

-

94,5

80,1

69,9

62,2

441

40,0

664,2

14

-

-

103,6

87,8

76,6

68,1

442

42,0

727,0

15

-

-

113,2

95,9

83,6

74,3

443

44,0

792,5

16

-

-

123,1

104,2

90,8

80,7

444

46,0

860,5

18

-

-

133,9

113,5

98,9

87,9

445

48,0

931,1

19

-

-

144,6

122,4

106,7

94,8

446

50,0

1004,3

21

-

-

156,2

132,3

115,3

102,5

447

52,0

1080,0

22

-

-

167,5

141,9

123,6

109,8

448

54,0

1158,3

24

-

-

179,8

152,3

132,7

118,0

449

56,0

1239,0

25

-

-

191,9

162,5

141,5

125,7

450

58,0

1322,3

27

-

-

204,9

173,6

151,1

134,3

451

60,0

1408,0

29

-

-

218,3

184,9

161,0

143,1

452

С20

3,0

11,1

1

4,5

4,1

3,5

3,1

-

-

453

4,0

15,9

1

6,0

5,4

4,6

4,0

-

-

454

5,0

21,2

1

-

5,5

5,0

4,4

3,9

3,5

455

6,0

26,7

1

-

6,6

6,1

5,2

4,6

4,2

456

7,0

32,4

2

-

8,4

7,7

6,7

6,0

5,4

457

8,0

38,4

2

-

9,7

8,8

7,7

6,8

6,1

458

9,0

44,6

2

-

10,9

10,0

8,6

7,6

6,9

459

10,0

51,0

2

-

12,3

11,2

9,6

8,5

7,6

460

12,0

78,0

2

-

-

15,0

12,8

11,2

10,0

461

14,0

103,0

3

-

-

19,8

16,9

14,8

13,3

462

16,0

131,2

3

-

-

24,6

20,9

18,2

16,2

463

18,0

162,3

4

-

-

30,5

25,9

22,6

20,1

464

20,0

196,4

4

-

-

36,2

30,7

26,7

23,8

465

22,0

233,4

5

-

-

39,8

33,7

29,4

26,1

466

24,0

273,1

6

-

-

46,5

39,5

34,4

30,5

467

26,0

315,7

7

-

-

53,7

45,5

39,7

35,2

468

28,0

360,9

8

-

-

61,3

51,9

45,3

40,1

469

30,0

408,9

9

-

-

69,3

58,7

51,2

45,3

470

32,0

459,5

10

-

-

72,1

61,2

53,4

47,6

471

34,0

512,7

11

-

-

80,3

68,1

59,4

52,9

472

36,0

568,6

12

-

-

88,8

75,3

65,7

58,4

473

38,0

626,9

13

-

-

97,7

82,8

72,2

64,2

474

40,0

687,9

14

-

-

107,0

90,7

79,0

70,2

475

42,0

751,3

15

-

-

116,6

98,8

86,0

76,5

476

44,0

817,2

17

-

-

127,2

107,8

93,9

83,5

477

46,0

885,6

18

-

-

137,5

116,5

101,5

90,2

478

48,0

956,5

20

-

-

148,8

126,0

109,8

97,7

479

50,0

1029,8

21

-

-

159,8

135,3

117,9

104,8

480

52,0

1105,4

23

-

-

171,7

145,5

126,7

112,7

481

54,0

1183,5

24

-

-

183,4

155,3

135,3

120,2

482

56,0

1263,9

26

-

-

196,1

166,0

144,6

128,5

483

58,0

1346,7

27

-

-

208,4

176,5

153,6

136,5

484

60,0

1431,9

29

-

-

221,7

187,7

163,4

145,2

485

С21

3,0

9,1

1

3,9

3,6

3,1

2,8

-

-

486

4,0

13,5

1

5,2

4,8

4,1

3,6

-

-

487

5,0

18,2

1

-

4,9

4,5

3,9

3,5

3,2

488

6,0

23,4

1

-

5,9

5,4

4,7

4,2

3,8

489

7,0

28,8

2

-

7,7

7,1

6,1

5,5

5,0

490

8,0

34,6

2

-

8,8

8,1

7,0

6,3

5,7

491

9,0

40,6

2

-

10,1

9,3

8,0

7,1

6,4

492

10,0

46,8

2

-

11,4

10,4

9,0

7,9

7,1

493

12,0

69,0

2

-

-

13,5

11,5

10,1

9,1

494

14,0

91,8

2

-

-

17,3

14,7

12,9

11,5

495

16,0

117,6

3

-

-

22,3

19,0

16,6

14,8

496

18,0

146,3

3

-

-

27,2

23,0

20,1

17,9

497

20,0

177,9

4

-

-

33,1

28,1

24,5

21,8

498

22,0

212,4

5

-

-

36,5

31,0

27,1

24,1

499

24,0

249,6

5

-

-

42,3

35,8

31,2

27,7

500

26,0

289,5

6

-

-

49,0

41,6

36,2

32,1

501

28,0

332,2

7

-

-

56,2

47,7

41,5

36,8

502

30,0

377,5

8

-

-

63,8

54,1

47,1

41,7

503

32,0

425,6

9

-

-

66,7

56,6

49,4

44,0

504

34,0

476,2

10

-

-

74,5

63,2

55,1

49,1

505

36,0

529,5

11

-

-

82,7

70,1

61,1

54,4

506

38,0

585,4

12

-

-

91,2

77,3

67,4

59,9

507

40,0

643,8

13

-

-

100,1

84,8

73,9

65,7

508

42,0

704,8

15

-

-

110,0

93,2

81,3

72,3

509

44,0

768,3

16

-

-

119,6

101,4

88,3

78,6

510

46,0

834,4

17

-

-

129,6

109,8

95,6

85,0

511

48,0

902,9

19

-

-

140,5

119,1

103,8

92,3

512

50,0

973,9

20

-

-

151,2

128,1

111,6

99,2

513

52,0

1047,4

21

-

-

162,3

137,4

119,7

106,3

514

54,0

1123,4

23

-

-

174,3

147,6

128,6

114,3

515

56,0

1201,8

24

-

-

186,0

157,5

137,1

121,8

516

58,0

1282,6

26

-

-

198,7

168,3

146,5

130,2

517

60,0

1365,9

28

-

-

211,7

179,3

156,1

138,8

518

С23

24,0

417,3

9

-

-

70,6

59,8

52,1

46,1

519

26,0

469,4

10

-

-

79,2

67,1

58,5

51,7

520

28,0

523,3

11

-

-

88,2

74,7

65,0

57,5

521

30,0

579,2

12

-

-

97,4

82,4

71,8

63,5

522

32,0

636,8

13

-

-

99,1

84,0

73,2

65,1

523

34,0

696,1

14

-

-

108,2

91,6

79,8

71,0

524

36,0

757,1

16

-

-

118,0

100,0

87,2

77,6

525

38,0

819,7

17

-

-

127,5

108,1

94,1

83,7

526

40,0

883,8

18

-

-

137,2

116,2

101,3

90,0

527

42,0

949,5

19

-

-

147,2

124,6

108,5

96,4

528

44,0

1016,6

21

-

-

157,9

133,8

116,5

103,6

529

46,0

1085,2

22

-

-

168,3

142,5

124,1

110,3

530

48,0

1155,3

24

-

-

179,4

152,0

132,4

117,7

531

50,0

1226,7

25

-

-

190,2

161,0

140,2

124,6

532

52,0

1299,4

26

-

-

201,1

170,3

148,2

131,7

533

54,0

1373,5

28

-

-

212,8

180,2

156,9

139,5

534

56,0

1448,9

29

-

-

224,1

189,7

165,2

146,7

535

58,0

1525,5

31

-

-

236,2

200,0

174,1

154,7

536

60,0

1603,4

33

-

-

248,5

205,0

176,0

158,0

537

64,0

1762,9

36

-

-

-

208,7

182,0

162,0

538

68,0

1927,1

39

-

-

-

227,8

198,7

176,8

539

72,0

2095,9

42

-

-

-

247,5

215,7

191,9

540

76,0

2269,1

46

-

-

-

268,2

233,8

208,0

541

80,0

2446,7

49

-

-

-

288,8

251,7

223,9

542

84,0

2628,5

53

-

-

-

291,8

254,6

226,8

543

88,0

2814,4

57

-

-

-

312,5

272,7

242,9

544

92,0

3004,4

61

-

-

-

333,6

291,2

259,3

545

96,0

3198,2

64

-

-

-

354,5

309,3

275,4

546

100,0

3395,8

68



-



376,4

328,4

292,4

547

С24

24,0

279,9

6

-

-

47,5

40,3

35,2

31,2

548

26,0

318,9

7

-

-

54,2

45,9

40,1

35,5

549

28,0

360,0

8

-

-

61,1

51,8

45,2

40,0

550

30,0

402,9

9

-

-

68,4

58,0

50,5

44,7

551

32,0

447,7

9

-

-

69,9

59,2

51,6

45,9

552

34,0

494,3

10

-

-

77,1

65,3

57,0

50,7

553

36,0

542,7

11

-

-

84,6

71,7

62,5

55,6

554

38,0

592,8

12

-

-

92,3

78,2

68,1

60,6

555

40,0

644,6

13

-

-

100,2

84,9

74,0

65,8

556

42,0

698,0

14

-

-

108,4

91,9

80,0

71,1

557

44,0

753,1

16

-

-

117,4

99,6

86,8

77,2

558

46,0

809,8

17

-

-

126,1

106,9

93,2

82,8

559

48,0

868,1

18

-

-

135,0

114,4

99,7

88,6

560

50,0

927,9

19

-

-

144,1

122,1

106,3

94,5

561

52,0

989,3

20

-

-

153,4

129,9

113,2

100,6

562

54,0

1052,2

21

-

-

163,0

138,0

120,1

106,8

563

56,0

1116,6

23

-

-

173,3

146,8

127,9

113,7

564

58,0

1182,5

24

-

-

183,3

155,2

135,1

120,1

565

60,0

1249,8

25

-

-

193,4

163,8

142,6

126,7

566

64,0

1388,7

28

-

-

-

164,4

143,3

127,5

567

68,0

1533,2

31

-

-

-

181,4

158,2

140,8

568

72,0

1683,2

34

-

-

-

199,1

173,6

154,5

569

76,0

1838,6

37

-

-

-

217,3

189,5

168,6

570

80,0

1999,2

40

-

-

-

236,1

205,8

183,1

571

84,0

2165,0

44

-

-

-

240,7

210,1

187,1

572

88,0

2335,9

47

-

-

-

259,3

226,3

201,6

573

92,0

2511,8

51

-

-

-

279,1

243,6

216,9

574

96,0

2692,6

54

-

-

-

298,7

260,6

232,1

575

100,0

2878,2

58

-

-

-

319,4

278,7

248,2

576

С25

6,0

9,2

1

-

3,0

2,8

2,5

2,3

2,1

577

7,0

11,3

1

-

3,4

3,2

2,8

2,6

2,4

578

8,0

13,5

1

-

3,9

3,6

3,2

2,9

2,6

579

9,0

15,8

1

-

4,4

4,0

3,5

3,2

2,9

580

10,0

18,1

1

-

4,8

4,5

3,9

3,5

3,2

581

12,0

23,1

1

-

-

5,1

4,4

4,0

3,6

582

14,0

28,4

1

-

-

6,0

5,2

4,6

4,2

583

16,0

36,3

1

-

-

7,3

6,3

5,6

5,0

584

18,0

44,9

1

-

-

8,8

7,5

6,6

5,9

585

20,0

54,3

2

-

-

11,0

9,4

8,3

7,5

586

22,0

64,4

2

-

-

11,9

10,2

9,0

8,1

587

24,0

75,4

2

-

-

13,6

11,6

10,2

9,1

588

26,0

87,0

2

-

-

15,4

13,1

11,5

10,3

589

28,0

99,5

2

-

-

17,3

14,7

12,9

11,5

590

30,0

112,6

3

-

-

19,9

17,0

14,9

13,3

591

32,0

126,5

3

-

-

20,6

17,6

15,5

13,8

592

34,0

141,1

3

-

-

22,7

19,3

16,9

15,1

593

36,0

156,4

4

-

-

25,4

21,7

19,1

17,1

594

38,0

172,3

4

-

-

27,7

23,6

20,7

18,5

595

40,0

189,0

4

-

-

30,1

25,6

22,4

20,0

596

42,0

206,3

5

-

-

33,1

28,2

24,7

22,1

597

44,0

224,4

5

-

-

35,7

30,4

26,6

23,7

598

46,0

243,0

5

-

-

38,4

32,6

28,5

25,4

599

48,0

262,4

6

-

-

41,7

35,5

31,0

27,7

600

50,0

282,4

6

-

-

44,6

37,9

33,1

29,5

601

52,0

303,0

7

-

-

48,1

40,9

35,7

31,9

602

54,0

324,3

7

-

-

51,1

43,4

37,9

33,8

603

56,0

346,2

7

-

-

54,2

46,0

40,1

35,7

604

58,0

368,8

8

-

-

58,0

49,3

43,0

38,3

605

60,0

392,0

8

-

-

61,3

52,0

45,4

40,4

606

64,0

440,3

9

-

-

-

52,7

46,1

41,1

607

68,0

491,0

10

-

-

-

58,7

51,3

45,7

608

72,0

544,2

11

-

-

-

64,9

56,7

50,5

609

76,0

599,8

12

-

-

-

71,4

62,3

55,5

610

80,0

657,8

14

-

-

-

78,7

68,8

61,3

611

84,0

718,1

15

-

-

-

80,6

70,5

62,9

612

88,0

780,8

16

-

-

-

87,4

76,4

68,1

613

92,0

845,8

17

-

-

-

94,4

82,5

73,5

614

96,0

913,1

19

-

-

-

102,2

89,3

79,7

615

100,0

982,7

20

-

-

-

109,7

95,8

85,4

616

110,0

1166,5

24

-

-

-

130,2

113,7

101,4

617

120,0

1364,2

28

-

-

-

152,1

132,8

118,4

618

С26

26,0

178,1

4

-

-

30,6

26,0

22,7

20,2

619

28,0

197,2

4

-

-

33,6

28,5

24,9

22,0

620

30,0

216,8

5

-

-

37,2

31,6

27,6

24,5

621

32,0

236,9

5

-

-

37,5

31,9

27,9

24,8

622

34,0

257,5

6

-

-

41,0

34,9

30,5

27,3

623

36,0

278,6

6

-

-

44,0

36,4

32,7

29,1

624

38,0

300,1

6

-

-

47,1

39,9

34,9

31,0

625

40,0

322,0

7

-

-

50,8

43,1

37,7

33,6

626

42,0

344,3

7

-

-

54,0

45,8

39,9

35,6

627

44,0

367,0

8

-

-

57,8

49,1

42,8

38,2

628

46,0

390,1

8

-

-

61,1

51,8

45,2

40,2

629

48,0

413,6

9

-

-

65,0

55,2

48,2

42,9

630

50,0

437,5

9

-

-

68,4

58,0

50,6

45,0

631

52,0

461,7

10

-

-

72,4

61,5

53,6

47,8

632

54,0

486,3

10

-

-

75,9

64,4

56,1

50,0

633

56,0

511,2

11

-

-

80,1

67,9

59,3

52,8

634

58,0

536,5

11

-

-

83,7

70,9

61,8

55,0

635

60,0

562,1

12

-

-

87,9

74,6

65,0

57,9

636

64,0

614,2

13

-

-

-

76,8

66,8

60,0

637

68,0

667,5

14

-

-

-

79,8

69,6

62,1

638

72,0

722,1

15

-

-

-

86,1

75,2

67,0

639

76,0

777,8

16

-

-

-

92,6

80,8

72,0

640

80,0

834,6

17

-

-

-

99,2

86,6

77,1

641

84,0

892,4

18

-

-

-

99,6

87,0

77,5

642

88,0

951,3

19

-

-

-

106,0

92,6

82,5

643

92,0

1011,3

21

-

-

-

113,1

98,8

88,1

644

96,0

1072,2

22

-

-

-

119,7

104,6

93,2

645

100,0

1134,0

23

-

-

-

126,4

110,4

98,4

646

110,0

1292,7

26

-

-

-

143,9

125,6

111,9

647

120,0

1456,9

30

-

-

-

162,5

141,9

126,4

648

С27

26,0

86,2

2

-

-

15,2

13,0

11,4

10,2

649

28,0

100,7

2

-

-

17,5

14,9

13,0

11,6

650

30,0

116,5

3

-

-

20,5

17,5

15,3

13,7

651

32,0

133,5

3

-

-

21,6

18,4

16,2

14,5

652

34,0

151,7

3

-

-

24,2

20,6

18,0

16,1

653

36,0

171,1

4

-

-

27,5

23,5

20,6

18,4

654

38,0

191,5

4

-

-

30,5

25,9

22,7

20,2

655

40,0

213,6

5

-

-

34,2

29,1

25,5

22,8

656

42,0

236,8

5

-

-

37,5

31,9

27,8

24,8

657

44,0

261,2

6

-

-

41,5

35,3

30,9

27,6

658

46,0

286,8

6

-

-

45,2

38,4

33,5

29,9

659

48,0

313,7

7

-

-

49,6

42,2

36,8

32,8

660

50,0

341,9

7

-

-

53,6

45,5

39,7

35,3

661

52,0

371,4

8

-

-

58,4

49,6

43,3

38,6

662

54,0

402,1

8

-

-

62,8

53,2

46,4

41,3

663

56,0

434,1

9

-

-

67,9

57,6

50,3

44,7

664

58,0

467,5

10

-

-

73,3

62,2

54,2

48,3

665

60,0

502,1

10

-

-

78,2

66,3

57,7

51,4

666

64,0

575,2

12

-

-

-

68,8

60,1

53,5

667

68,0

653,6

14

-

-

-

78,3

68,4

60,9

668

72,0

737,3

15

-

-

-

87,7

76,6

68,2

669

76,0

826,2

17

-

-

-

98,3

85,8

76,4

670

80,0

920,5

19

-

-

-

109,5

95,5

85,1

671

84,0

1020,2

21

-

-

-

114,0

99,6

88,8

672

88,0

1125,3

23

-

-

-

125,6

109,7

97,7

673

92,0

1235,7

25

-

-

-

137,7

120,2

107,1

674

96,0

1351,7

27

-

-

-

150,3

131,2

116,9

675

100,0

1473,1

30

-

-

-

164,1

143,2

127,6

676

110,0

1800,7

36

-

-

-

200,0

174,5

155,4

677

120,0

2163,1

44

-

-

-

240,5

209,9

187,0

678

С28

1,0

4,0

1

2,5

2,3

2,2

-

-

-

679

1,5

6,5

1

3,0

2,8

2,4

2,2

-

-

680

2,0

9,2

1

3,8

3,5

3,0

2,7

-

-

681

2,5

12,1

1

4,7

4,3

3,7

3,2

-

-

682

3,0

15,0

1

5,6

5,1

4,3

3,8

-

-

683

4,0

23,7

1

8,3

7,5

6,3

5,4

-

-

684

5,0

36,2

2

-

9,0

8,3

7,2

6,4

5,7

685

6,0

51,1

2

-

12,2

11,1

9,5

8,4

7,5

686

7,0

68,5

3

-

16,3

14,9

12,7

11,2

10,1

687

8,0

88,3

3

-

20,4

18,6

15,8

13,9

12,4

688

9,0

110,4

4

-

25,6

23,3

19,8

17,3

15,5

689

10,0

134,8

4

-

30,6

27,8

23,6

20,6

18,4

690

12,0

190,5

4

-

-

35,0

29,6

25,7

22,9

Индекс

а

б

в

г

д

е



Швы стыковых соединений С12, С13, С14, С21, С23, С24

Полуавтоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей

Карта 2

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

С12

13 - 18

12,1J

1

4,8

4,0

3,5

3,2

2,7

2,5

2

20 - 60

15,1

1

-

-

3,6

3,3

3,0

2,8

3

С13

18 - 28

15,1

1

-

-

3,6

3,3

3,0

2,8

4

30 - 60

22,8

1

-

-

4,7

4,1

3,7

3,4

5

64 - 100

27,3

1

-

-

-

4,2

3,8

3,5

6

С14

18 - 54

15,1

1

-

-

3,6

3,3

3,0

2,8

7

56 - 100

18,2

1

-

-

4,0

3,6

3,1

2,9

8

С21

3 - 10

9,0

1

3,9

3,2

3,0

2,6

2,3

2,1

9

12 - 18

12,1

1

-

-

3,2

2,9

2,6

2,5

10

20 - 60

15,1

1

-

-

3,6

3,3

3,0

2,8

11

С23

24 - 52

15,1

1

-

-

3,6

3,2

3,3

2,8

12

54 - 72

18,2

1

-

-

4,0

3,6

3,6

3,4

13

76 - 100

27,3

1

-

-

-

4,2

3,7

3,4

14

С24

24 - 52

15,1

1

-

-

3,6

3,2

3,3

2,8

15

54 - 72

18,2

1

-

-

4,0

3,5

3,6

3,0

16

76 - 100

27,3

1

-

-

-

4,2

3,8

3,5

Индекс

а

б

в

г

д

е



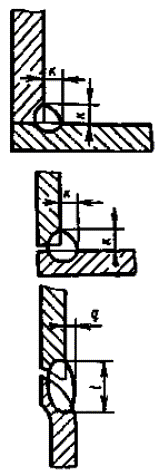

Швы угловых соединений У1, У2, У4, У5, У6, У7, У8, У9, У10

Полуавтоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей

Карта 3

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

У1

0,5

3,1

1

2,3

2,1

2,0

-

-

-

2

0,8

4,0

1

2,5

2,3

2,2

-

-

-

3

1,0

4,3

1

2,6

2,4

2,3

-

-

-

4

1,5

5,0

1

2,7

2,6

2,4

2,1

-

-

5

2,0

6,3

1

3,1

2,9

2,5

2,3

-

-

6

2,5

7,3

1

3,4

3,1

2,8

2,5

-

-

7

3,0

8,3

1

3,7

3,4

3,0

2,7

-

-

8

4,0

10,3

1

4,3

3,9

3,4

3,0

-

-

9

У2

1,0

3,6

1

2,5

2,3

2,2

-

-

-

10

1,5

4,7

1

2,6

2,4

2,2

2,0

-

-

11

2,0

10,6

1

4,4

4,0

3,4

3,1

-

-

12

2,5

12,4

1

5,0

4,5

3,9

3,4

-

-

13

3,0

14,0

1

5,5

5,0

4,2

3,7

-

-

14

4,0

17,1

1

6,4

5,8

4,9

4,3

-

-

15

5,0

36,8

2

-

9,4

8,7

7,5

6,7

6,1

16

6,0

42,9

2

-

10,7

9,8

8,4

7,5

6,8

17

7,0

48,7

2

-

11,9

10,9

9,4

8,3

7,5

18

8,0

54,4

2

-

13,1

12,0

10,3

9,0

8,1

19

9,0

60,0

2

-

14,3

13,0

11,1

9,8

8,8

20

10,0

89,3

3

-

21,0

19,1

16,3

14,3

12,8

21

12,0

104,9

3

-

-

20,3

17,3

15,2

13,6

22

У4

0,8

4,9

1

2,9

2,7

2,6

-

-

-

23

1,0

5,0

1

3,0

2,8

2,6

-

-

-

24

1,5

7,5

1

3,5

3,2

2,8

2,5

-

-

25

2,0

7,8

1

3,5

3,3

2,9

2,6

-

-

26

2,5

8,0

1

3,6

3,3

2,9

2,6

-

-

27

3,0

12,1

1

4,9

4,4

3,8

3,4

-

-

28

4,0

13,0

1

5,0

4,6

3,9

3,5

-

-

29

5,0

18,3

1

-

4,8

4,5

3,9

34

3,2

30

6,0

21,2

1

-

5,5

5,1

4,4

4,0

3,6

31

7,0

21,7

1

-

5,6

5,2

4,5

4,0

3,7

32

8,0

22,2

1

-

5,7

5,3

4,6

4,1

3,7

33

У5

0,8

1,9

1

1,8

1,7

1,7

-

-

-

34

1,0

2,0

1

1,9

1,8

1,7

-

-

-

35

1,5

3,0

1

2,0

1,9

1,8

1,7

-

-

36

2,0

3,3

1

2,1

2,0

1,8

1,7

-

-

37

2,5

3,5

1

2,2

2,1

1,9

1,8

-

-

38

3,0

6,0

1

2,8

2,6

2,3

2,1

-

-

39

4,0

6,5

1

3,0

2,7

2,4

2,2

-

-

40

5,0

8,8

1

-

2,8

2,6

2,4

2,1

1,9

41

6,0

9,8

1

-

3,2

3,0

2,6

2,4

2,3

42

7,0

10,3

1

-

3,3

3,1

2,7

2,5

2,3

43

8,0

10,8

1

-

3,4

3,1

2,8

2,6

2,4

44

9,0

15,9

1

-

4,4

4,1

3,6

3,2

3,0

45

10,0

16,4

1

-

4,5

4,2

3,7

3,3

3,0

46

12,0

17,4

1

-

-

4,2

3,7

3,3

3,1

47

У6

3,0

8,8

1

4,0

3,7

3,2

2,9

-

-

48

4,0

13,0

1

5,3

4,8

4,1

3,6

-

-

49

5,0

17,6

1

-

4,9

4,5

4,0

3,6

3,3

50

6,0

22,5

1

-

5,9

5,4

4,7

4,2

3,9

51

7,0

27,7

1

-

7,0

6,4

5,6

4,9

4,5

52

8,0

36,7

2

-

9,6

8,8

7,7

6,8

6,2

53

9,0

45,7

2

-

11,4

10,5

9,1

8,0

7,3

54

10,0

55,6

2

-

13,5

12,3

10,6

9,4

8,4

55

12,0

78,1

2

-

-

15,3

13,1

11,5

10,3

56

14,0

104,0

3

-

-

20,4

17,4

15,3

13,8

57

16,0

133,3

3

-

-

25,4

21,6

18,9

16,9

58

18,0

165,9

4

-

-

31,6

26,9

25,5

21,0

59

20,0

201,8

4

-

-

37,7

32,0

27,9

24,8

60

22,0

240,9

5

-

-

41,6

35,4

30,9

27,0

61

24,0

283,1

6

-

-

48,8

41,5

36,3

32,2

62

26,0

328,5

7

-

-

56,6

48,1

42,0

37,3

63

28,0

377,0

8

-

-

64,8

55,0

48,1

42,7

64

30,0

428,6

9

-

-

73,5

62,4

54,5

48,3

65

32,0

483,2

10

-

-

76,7

65,3

57,1

50,9

66

34,0

540,8

11

-

-

85,7

72,8

63,6

56,7

67

36,0

601,4

12

-

-

95,0

80,7

70,5

62,9

68

38,0

665,0

14

-

-

105,4

89,7

78,4

69,9

69

40,0

731,5

15

-

-

115,6

98,2

85,8

76,5

70

42,0

800,9

16

-

-

126,2

107,2

93,6

83,4

71

44,0

873,2

18

-

-

137,9

117,2

102,4

91,3

72

46,0

948,4

19

-

-

149,3

126,8

110,7

98,6

73

48,0

1026,5

21

-

-

161,8

137,5

120,0

107,0

74

50,0

1107,4

23

-

-

174,7

148,5

129,7

115,6

75

52,0

1191,1

24

-

-

187,4

159,1

138,9

123,7

76

54,0

1277,6

26

-

-

201,1

170,8

149,1

132,8

77

56,0

1366,9

28

-

-

215,2

182,8

159,6

142,2

78

58,0

1459,0

30

-

-

229,8

195,1

170,4

151,8

79

60,0

1553,9

32

-

-

244,7

207,8

181,4

161,6

80

У7

3,0

8,4

1

3,8

3,5

3,1

2,8

-

-

81

4,0

13,0

1

5,3

4,8

4,1

3,6

-

-

82

5,0

18,2

1

-

5,0

4,6

4,1

3,7

3,3

83

6,0

23,9

1

-

6,2

5,7

5,0

4,4

4,0

84

7,0

30,1

2

-

8,2

7,6

6,6

5,9

5,4

85

8,0

36,7

2

-

9,6

8,8

7,7

6,8

6,2

86

9,0

43,8

2

-

11,1

10,1

8,8

7,8

7,1

87

10,0

56,3

2

-

13,6

12,5

10,7

9,5

8,5

88

12,0

78,9

2

-

-

15,4

13,2

11,6

10,4

89

14,0

105,0

3

-

-

20,6

17,6

15,5

13,9

90

16,0

134,5

3

-

-

25,6

21,8

19,0

17,0

91

18,0

167,4

4

-

-

31,8

27,1

23,7

21,2

92

20,0

203,5

5

-

-

38,7

32,9

28,8

25,7

93

22,0

242,8

5

-

-

41,9

35,6

31,1

27,7

94

24,0

285,3

6

-

-

49,2

41,8

36,5

32,5

95

26,0

331,0

7

-

-

56,9

48,4

42,3

37,5

96

28,0

379,8

8

-

-

65,2

55,4

48,4

42,9

97

30,0

431,6

9

-

-

73,9

62,8

54,8

48,6

98

32,0

486,4

10

-

-

77,2

65,7

57,4

51,2

99

34,0

544,3

11

-

-

86,1

73,2

64,0

57,1

100

36,0

605,2

13

-

-

96,2

81,8

71,6

63,9

101

38,0

669,0

14

-

-

106,0

90,1

78,8

70,3

102

40,0

735,7

15

-

-

116,2

98,7

86,3

76,9

103

42,0

805,4

17

-

-

127,5

108,4

94,8

84,5

104

44,0

877,9

18

-

-

138,6

117,7

102,8

91,7

105

46,0

953,4

20

-

-

150,7

128,1

111,9

99,8

106

48,0

1031,6

21

-

-

162,6

138,1

120,6

107,4

107

50,0

1112,8

23

-

-

175,5

149,1

130,2

116,1

108

52,0

1196,7

24

-

-

188,2

159,8

139,5

124,3

109

54,0

1283,4

26

-

-

201,9

171,5

149,7

133,4

110

56,0

1372,9

28

-

-

216,1

183,5

160,2

142,7

111

58,0

1465,2

30

-

-

230,6

195,8

171,0

152,4

112

60,0

1560,3

32

-

-

245,6

208,5

182,1

162,2

113

У8

6,0

10,3

1

-

3,4

3,2

2,8

2,6

2,4

114

7,0

12,5

1

-

3,8

3,6

3,2

2,9

2,7

115

8,0

14,9

1

-

4,3

4,0

3,5

3,2

3,0

116

9,6

17,3

1

-

4,8

4,5

3,9

3,5

3,2

117

10,0

19,8

1

-

5,3

4,9

4,3

3,9

3,5

118

12,0

24,9

1

-

-

5,6

4,9

4,4

4,0

119

14,0

30,3

1

-

-

6,5

5,6

5,0

4,6

120

16,0

36,0

1

-

-

7,4

6,4

5,7

5,2

121

18,0

45,1

1

-

-

9,0

7,7

6,8

6,1

122

20,0

55,0

2

-

-

11,4

9,8

8,7

7,9

123

22,0

65,7

2

-

-

12,4

10,7

9,5

8,5

124

24,0

77,3

2

-

-

14,2

12,2

10,7

9,6

125

26,0

89,8

2

-

-

16,1

13,8

12,1

10,8

126

28,0

103,2

3

-

-

18,9

16,2

14,3

12,8

127

30,0

117,4

3

-

-

21,1

18,0

15,9

14,2

128

32,0

132,4

3

-

-

21,9

18,7

16,5

14,8

129

34,0

148,3

3

-

-

24,1

20,6

18,1

16,2

130

36,0

165,1

4

-

-

27,2

23,3

20,5

18,4

131

38,0

182,6

4

-

-

29,7

25,4

22,3

20,0

132

40,0

201,0

4

-

-

32,3

27,6

24,2

21,6

133

42,0

220,2

5

-

-

35,8

30,5

26,8

24,0

134

44,0

240,3

5

-

-

38,6

32,9

28,9

25,8

135

46,0

261,1

6

-

-

42,3

36,1

31,7

28,3

136

48,0

282,7

6

-

-

45,4

38,7

33,9

30,3

137

50,0

305,1

7

-

-

49,3

42,0

36,9

33,0

138

52,0

328,4

7

-

-

52,6

44,8

39,2

35,0

139

54,0

352,4

7

-

-

56,0

47,6

41,7

37,2

140

56,0

377,2

8

-

-

60,2

51,3

44,9

40,1

141

58,0

402,8

9

-

-

64,6

55,0

48,2

43,1

142

60,0

429,1

9

-

-

68,3

58,1

50,9

45,4

143

64,0

484,2

10

-

-

-

59,2

51,9

46,4

144

68,0

542,3

11

-

-

-

66,1

57,9

51,7

145

72,0

603,5

13

-

-

-

74,0

64,8

58,0

146

76,0

667,7

14

-

-

-

81,5

71,4

63,8

147

80,0

734,9

15

-

-

-

89,3

78,2

69,8

148

84,0

805,1

17

-

-

-

92,5

81,1

72,5

149

88,0

878,3

18

-

-

-

100,4

88,0

78,7

150

92,0

954,5

20

-

-

-

109,3

95,8

85,7

151

96,0

1033,5

21

-

-

-

117,8

103,2

92,3

152

100,0

1115,5

23

-

-

-

127,4

111,6

99,8

153

У9

3,0

8,6

1

3,9

3,6

3,1

2,8

-

-

154

4,0

12,9

1

5,2

4,7

4,1

3,6

-

-

155

5,0

17,5

1

-

4,9

4,5

4,0

3,6

3,3

156

6,0

22,5

1

-

5,9

5,4

4,7

4,2

3,9

157

7,0

27,8

1

-

7,0

6,4

5,6

4,9

4,5

158

8,0

33,4

2

-

8,9

8,2

7,1

6,4

5,8

159

9,0

40,3

2

-

10,3

9,5

8,2

7,3

6,6

160

10,0

49,0

2

-

12,1

11,1

9,6

8,5

7,7

161

12,0

68,7

2

-

-

13,7

11,8

10,4

9,3

162

14,0

91,5

2

-

-

17,6

15,0

13,1

11,7

163

16,0

117,2

3

-

-

22,6

19,3

16,9

15,2

164

18,0

145,9

3

-

-

27,5

23,4

20,4

18,2

165

20,0

177,4

4

-

-

33,5

28,5

24,9

22,3

166

22,0

211,8

5

-

-

37,1

31,6

27,7

24,7

167

24,0

248,9

5

-

-

42,8

36,4

31,8

28,2

168

26,0

288,8

6

-

-

49,7

42,2

36,9

32,8

169

28,0

331,4

7

-

-

57,0

48,4

42,3

37,6

170

30,0

376,6

8

-

-

64,7

55,0

48,0

42,6

171

32,0

424,6

9

-

-

67,7

57,6

50,4

45,0

172

34,0

475,1

10

-

-

75,6

64,3

56,3

50,2

173

36,0

528,3

11

-

-

83,9

71,3

62,4

55,6

174

38,0

584,1

12

-

-

92,5

78,6

68,7

61,3

175

40,0

642,4

13

-

-

101,5

86,3

75,4

67,2

176

42,0

703,3

15

-

-

111,6

94,9

83,0

74,0

177

44,0

766,7

16

-

-

121,3

103,1

90,1

80,4

178

46,0

832,7

17

-

-

131,4

111,6

97,5

86,9

179

48,0

901,1

18

-

-

141,9

120,5

105,2

93,7

180

50,0

972,1

20

-

-

153,4

130,3

113,8

101,5

181

52,0

1045,5

21

-

-

164,5

139,7

122,0

108,7

182

54,0

1121,3

23

-

-

176,7

150,1

131,1

116,8

183

56,0

1199,6

24

-

-

188,6

160,1

139,8

124,5

184

58,0

1280,3

26

-

-

201,5

171,1

149,4

133,1

185

60,0

1363,5

28

-

-

214,7

182,4

159,2

141,9

186

У10

3,0

8,4

1

3,8

3,5

3,1

2,8

-

-

187

4,0

12,8

1

5,2

4,7

4,1

3,6

-

-

188

5,0

17,7

1

-

4,9

4,5

4,0

3,6

3,3

189

6,0

23,1

1

-

6,0

5,6

4,8

4,3

3,9

190

7,0

28,9

2

-

7,9

7,3

6,4

5,8

5,3

191

8,0

35,1

2

-

9,2

8,5

7,4

6,6

6,0

192

9,0

41,7

2

-

10,6

9,7

8,4

7,5

6,8

193

10,0

48,7

2

-

12,1

11,1

9,5

8,4

7,6

194

12,0

66,0

2

-

-

13,2

11,4

10,0

9,0

195

14,0

88,3

2

-

-

17,0

14,5

12,7

11,4

196

16,0

113,6

3

-

-

22,0

18,8

16,5

14,8

197

18,0

141,9

3

-

-

26,8

22,8

19,9

17,8

198

20,0

173,1

4

-

-

32,8

27,9

24,4

21,8

199

22,0

207,2

5

-

-

36,4

31,0

27,2

24,2

200

24,0

244,1

5

-

-

42,1

35,8

31,3

27,8

201

26,0

283,9

6

-

-

48,9

41,6

36,4

32,3

202

28,0

326,5

7

-

-

56,3

47,8

41,8

37,1

203

30,0

371,9

8

-

-

64,0

54,4

47,5

42,2

204

32,0

420,0

9

-

-

67,0

57,1

49,9

44,6

205

34,0

470,9

10

-

-

75,0

63,8

55,8

49,8

206

36,0

524,5

11

-

-

83,3

70,9

62,0

55,3

207

38,0

580,8

12

-

-

92,0

78,3

68,4

61,0

208

40,0

639,8

13

-

-

101,2

86,0

75,1

67,0

209

42,0

701,5

14

-

-

110,6

94,0

82,1

73,2

210

44,0,

765,8

16

-

-

121,2

103,0

90,0

80,3

211

46,0

832,8

17

-

-

131,4

111,7

97,5

86,9

212

48,0

902,4

18

-

-

142,1

120,6

105,3

93,8

213

50,0

974,7

20

-

-

153,8

130,6

114,1

101,7

214

52,0

1049,5

21

-

-

165,1

140,2

122,4

109,0

215

54,0

1126,9

23

-

-

177,5

150,8

131,7

117,3

216

56,0

1206,9

25

-

-

190,3

161,7

141,2

125,9

217

58,0

1289,5

26

-

-

202,8

172,2

150,3

133,9

218

60,0

1374,7

28

-

-

216,3

183,7

160,4

142,9

Индекс

а

б

в

г

д

е



Швы тавровых соединений Т6, Т7, Т8, Т9

Полуавтоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей

Карта 4

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

Т6

3,0

7,5

1

3,6

3,3

2,9

2,7

-

-

2

4,0

13,3

1

5,4

4,9

4,2

3,7

-

-

3

5,0

20,6

1

-

5,6

5,1

4,5

4,0

3,7

4

6,0

29,5

2

-

8,0

7,4

6,5

5,8

5,4

5

7,0

39,9

2

-

10,2

9,4

8,1

7,2

6,6

6

8,0

51,8

2

-

12,7

11,6

10,0

8,8

8,0

7

9,0

65,3

2

-

15,5

14,1

12,1

10,7

9,5

8

10,0

80,3

3

-

19,3

17,6

15,1

13,3

12,0

9

12,0

114,8

3

-

-

22,2

18,9

16,6

14,9

10

14,0

155,3

4

-

-

29,7

25,3

22,2

19,8

11

16,0

201,8

4

-

-

37,6

31,9

27,8

24,7

12

18,0

254,2

6

-

-

47,7

40,6

35,4

31,6

13

20,0

312,6

7

-

-

58,3

49,4

43,1

38,4

14

22,0

376,8

8

-

-

64,4

54,7

47,7

42,3

15

24,0

446,8

9

-

-

75,9

64,4

56,1

49,7

16

26,0

522,7

11

-

-

88,9

75,4

65,8

58,3

17

28,0

604,5

13

-

-

102,9

87,1

76,1

67,5

18

30,0

692,0

14

-

-

117,1

99,2

86,5

76,5

19

32,0

785,3

16

-

-

123,3

104,6

91,3

81,3

20

34,0

884,4

18

-

-

138,7

117,7

102,7

91,4

21

36,0

989,3

20

-

-

154,9

131,4

114,6

102,0

22

38,0

1099,9

22

-

-

172,0

145,8

127,2

113,2

23

40,0

1216,2

25

-

-

190,5

161,6

141,0

125,5

24

42,0

1338,2

27

-

-

209,1

177,4

154,7

137,6

25

44,0

1466,0

30

-

-

229,3

194,5

169,6

151,0

26

46,0

1599,4

32

-

-

249,6

211,6

184,5

164,1

27

48,0

1738,6

35

-

-

271,3

230,1

200,6

178,5

28

50,0

1883,4

38

-

-

293,9

249,2

217,3

193,3

29

52,0

2033,9

41

-

-

317,3

269,0

234,5

208,6

30

54,0

2190,1

44

-

-

341,5

289,5

252,3

224,5

31

56,0

2351,9

47

-

-

366,5

310,6

270,8

240,8

32

58,0

2519,3

51

-

-

392,9

333,1

290,4

258,3

33

60,0

2692,4

54

-

-

419,5

355,6

309,9

275,7

34

Т7

3,0

7,5

1

3,6

3,3

2,9

2,6

-

-

35

4,0

13,2

1

5,4

4,9

4,2

3,7

-

-

36

5,0

20,5

1

-

5,5

5,1

4,5

4,0

2,0

37

6,0

29,4

2

-

8,0

7,4

6,5

5,8

5,4

38

7,0

39,9

2

-

10,2

9,4

8,1

7,2

6,6

39

8,0

51,8

2

-

12,7

11,6

10,0

8,8

8,0

40

9,0

65,4

2

-

15,5

14,2

12,1

10,7

9,6

41

10,0

80,4

3

-

19,3

17,6

15,1

13,3

12,0

42

12,0

115,1

3

-

-

22,2

19,0

16,6

14,9

43

14,0

155,8

4

-

-

29,8

25,4

22,2

19,9

44

16,0

202,6

5

-

-

38,3

32,6

28,5

25,5

45

18,0

255,5

6

-

-

48,0

40,7

35,6

31,7

46

20,0

314,3

7

-

-

58,6

49,7

43,3

38,6

47

22,0

379,0

8

-

-

64,8

55,0

48,0

42,5

48

24,0

449,7

9

-

-

76,3

64,7

56,4

50,0

49

26,0

526,4

11

-

-

89,5

75,9

66,2

58,7

50

28,0

609,0

13

-

-

103,6

87,9

76,6

67,9

51

30,0

697,4

14

-

-

117,9

99,9

87,1

77,1

52

32,0

791,8

16

-

-

124,2

105,4

92,0

81,9

53

34,0

892,0

18

-

-

139,8

118,6

103,4

92,1

54

36,0

998,1

20

-

-

156,2

132,5

115,5

102,8

55

38,0

1110,1

23

-

-

174,0

147,7

128,9

114,7

56

40,0

1227,9

25

-

-

192,1

163,0

142,1

126,5

57

42,0

1351,5

27

-

-

211,0

178,9

156,0

138,8

58

44,0

1480,9

30

-

-

231,4

196,2

171,1

152,3

59

46,0

1616,2

33

-

-

252,6

214,2

186,8

166,3

60

48,0

1757,2

36

-

-

274,7

232,9

203,1

180,8

61

50,0

1904,1

39

-

-

297,5

252,3

220,0

195,8

62

52,0

2056,7

42

-

-

321,2

272,4

237,5

211,3

63

54,0

2215,1

45

-

-

345,7

293,1

255,5

227,4

64

56,0

2379,3

48

-

-

371,0

314,5

274,2

243,9

65

58,0

2549,2

51

-

-

397,2

336,7

293,4

261,0

66

60,0

2724,9

55

-

-

424,8

360,1

313,9

279,2

67

Т8

6,0

12,2

1

-

3,8

3,5

3,2

2,9

2,7

68

7,0

15,2

1

-

4,4

4,1

3,6

3,3

3,0

69

8,0

18,3

1

-

5,1

4,7

4,1

3,7

3,4

70

9,0

21,6

1

-

5,8

5,3

4,6

4,2

3,8

71

10,0

28,5

2

-

7,8

7,2

6,4

5,7

5,2

72

12,0

38,9

1

-

-

8,0

6,9

6,1

5,5

73

14,0

50,7

1

-

-

10,0

8,6

7,5

6,8

74

16,0

58,5

2

-

-

12,0

10,3

9,1

8,2

75

18,0

73,4

2

-

-

14,5

12,4

10,9

9,8

76

20,0

90,0

2

-

-

17,3

14,0

12,9

11,6

77

22,0

108,1

3

-

-

19,6

16,8

14,8

13,2

78

24,0

127,8

3

-

-

22,6

19,3

17,0

15,1

79

26,0

149,2

3

-

-

25,9

22,1

19,3

17,2

80

28,0

172,1

4

-

-

30,1

25,7

22,5

20,0

81

30,0

196,5

4

-

-

33,9

28,8

25,2

22,4

82

32,0

222,6

5

-

-

36,0

30,7

26,9

24,1

83

34,0

250,2

5

-

-

39,9

34,0

29,7

26,5

84

36,0

279,3

6

-

-

44,7

38,1

33,3

29,8

85

38,0

310,0

7

-

-

49,7

42,4

37,1

33,2

86

40,0

342,2

7

-

-

54,3

46,2

40,4

36,0

87

42,0

375,9

8

-

-

59,8

50,8

44,5

39,7

88

44,0

411,2

9

-

-

65,4

55,7

48,7

43,5

89

46,0

448,0

9

-

-

70,7

60,0

52,4

46,7

90

48,0

486,3

10

-

-

76,8

65,2

57,0

50,8

91

50,0

526,1

11

-

-

83,1

70,6

61,7

55,0

92

52,0

567,4

12

-

-

89,6

76,1

66,5

59,3

93

54,0

610,2

13

-

-

96,4

81,9

71,5

63,8

94

56,0

654,5

14

-

-

103,3

87,8

76,7

68,4

95

58,0

700,3

14

-

-

109,8

93,2

81,3

72,4

96

60,0

747,5

15

-

-

117,2

99,5

86,8

77,3

97

64,0

846,5

17

-

-

-

101,8

88,9

79,3

98

68,0

951,4

19

-

-

-

114,2

99,8

89,0

99

72,0

1062,2

22

-

-

-

127,9

111,8

99,7

100

76,0

1178,9

24

-

-

-

141,5

123,7

110,3

101

80,0

1301,4

26

-

-

-

155,8

136,1

121,3

102

Т9

12,0

20,9

1

-

-

4,9

4,4

3,9

3,6

103

14,0

26,1

1

-

-

5,8

5,1

4,6

4,2

104

16,0

31,7

1

-

-

6,8

5,9

5,2

4,7

105

18,0

37,6

1

-

-

7,8

6,7

5,9

5,4

106

20,0

45,7

1

-

-

9,1

7,8

6,9

6,2

107

22,0

54,4

2

-

-

10,6

9,2

8,2

7,4

108

24,0

63,9

2

-

-

12,1

10,4

9,2

8,3

109

26,0

74,0

2

-

-

13,6

11,7

10,4

9,3

110

28,0

84,9

2

-

-

15,3

13,1

11,6

10,3

111

30,0

96,4

2

-

-

17,1

14,6

12,8

11,5

112

32,0

108,5

3

-

-

18,4

15,9

14,0

12,6

113

34,0

121,4

3

-

-

20,3

17,4

15,3

13,8

114

36,0

134,8

3

-

-

22,2

19,0

16,7

15,0

115

38,0

149,0

3

-

-

24,2

20,7

18,1

16,2

116

40,0

163,7

4

-

-

26,9

23,1

20,3

18,2

117

42,0

179,1

4

-

-

29,1

24,9

21,8

19,6

118

44,0

195,1

4

-

-

31,4

26,8

23,5

21,0

119

46,0

211,8

5

-

-

34,4

29,4

25,8

23,1

120

48,0

229,0

5

-

-

36,9

31,5

27,6

24,7

121

50,0

246,9

5

-

-

39,4

33,6

29,4

26,2

122

52,0

265,4

6

-

-

42,7

36,4

31,9

28,5

123

54,0

284,5

6

-

-

45,4

38,7

33,9

30,2

124

56,0

304,2

7

-

-

48,9

41,7

36,5

32,6

125

58,0

324,5

7

-

-

51,8

44,1

38,6

34,4

126

60,0

345,4

7

-

-

54,8

46,6

40,7

36,3

127

64,0

389,0

8

-

-

-

47,4

41,5

37,1

128

68,0

434,9

9

-

-

-

53,0

46,4

41,4

129

72,0

483,2

10

-

-

-

58,7

51,4

45,9

130

76,0

533,8

11

-

-

-

64,7

56,6

50,6

131

80,0

586,6

12

-

-

-

71,0

62,1

55,4

132

84,0

641,8

13

-

-

-

72,9

63,9

57,1

133

88,0

699,2

14

-

-

-

79,3

69,4

62,0

134

92,0

758,8

16

-

-

-

86,4

75,7

67,7

135

96,0

820,6

17

-

-

-

93,2

81,6

72,9

136

100,0

884,7

18

-

-

-

100,2

87,7

78,3

137



















Индекс

а

б

в

г

д

е



Швы угловых соединений У8

Полуавтоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей

Карта 5

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

У8

6,0

8,9

1

-

3,1

2,9

2,6

2,4

2,3

2

7,0

11,0

1

-

3,5

3,3

2,9

2,7

2,5

3

8,0

13,3

1

-

4,0

3,7

3,3

3,0

2,8

4

9,0

15,6

1

-

4,5

4,2

3,7

3,3

3,1

5

10,0

18,1

1

-

5,0

4,6

4,0

3,6

3,3

6

12,0

23,3

1

-

-

5,3

4,6

4,2

3,8

7

14,0

25,8

1

-

-

6,2

5,4

4,8

4,4

8

16,0

34,7

1

-

-

7,2

6,3

5,6

5,0

9

18,0

44,0

1

-

-

8,8

7,6

6,7

6,0

10

20,0

53,7

2

-

-

11,2

9,6

8,6

7,7

11

22,0

64,3

2

-

-

12,1

10,5

9,3

8,4

12

24,0

75,7

2

-

-

13,9

12,0

10,6

9,5

13

26,0

88,1

2

-

-

15,8

13,6

11,9

10,7

14

28,0

101,3

2

-

-

17,9

15,3

13,4

11,9

15

30,0

115,4

3

-

-

20,8

17,8

15,6

14,0

16

32,0

130,3

3

-

-

21,6

18,5

16,3

14,6

17

34,0

146,1

3

-

-

23,8

20,3

17,9

16,0

18

36,0

162,8

4

-

-

26,9

23,0

20,3

18,2

19

38,0

180,2

4

-

-

29,4

25,1

22,0

19,7

20

40,0

198,5

4

-

-

32,0

27,3

23,9

21,4

21

42,0

217,7

5

-

-

35,4

30,2

26,6

23,8

22

44,0

237,6

5

-

-

38,3

32,6

28,6

25,6

23

46,0

258,4

6

-

-

41,9

35,8

31,4

28,1

24

48,0

280,0

6

-

-

45,0

38,3

33,6

30,0

25

50,0

302,5

7

-

-

48,9

41,7

36,6

32,7

26

52,0

325,7

7

-

-

52,2

44,5

38,9

34,8

27

54,0

349,7

7

-

-

55,6

47,3

41,4

36,9

28

56,0

374,5

8

-

-

59,9

51,0

44,6

39,8

29

58,0

400,2

8

-

-

63,5

54,0

47,2

42,1

30

60,0

426,6

9

-

-

68,0

57,8

50,6

45,2

31

64,0

481,8

10

-

-

-

59,0

51,7

46,2

32

68,0

540,2

11

-

-

-

65,9

57,7

51,5

33

72,0

601,7

12

-

-

-

73,1

64,0

57,1

34

76,0

666,3

14

-

-

-

81,3

71,2

63,7

35

80,0

733,9

15

-

-

-

89,2

78,1

69,7

36

84,0

804,7

17

-

-

-

92,4

81,0

72,5

37

88,0

878,5

18

-

-

-

100,4

88,0

78,7

38

92,0

955,3

20

-

-

-

109,4

95,9

85,8

39

96,0

1035,2

21

-

-

-

118,0

103,4

92,4

40

100,0

1118,0

23

-

-

-

127,6

111,8

99,9

Индекс

а

б

в

г

д

е



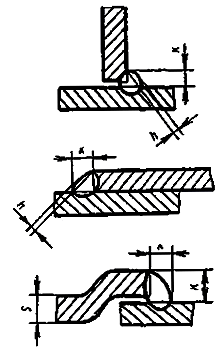

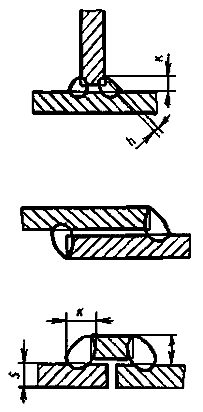

Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, У10, Т1, Т3

Полуавтоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей

Карта 6

Основной шов

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

Н1

1,0

1,4

1

1,5

1,5

1,4

-

-

-

2

1,5

2,7

1

1,8

1,7

1,6

1,5

-

-

3

2,0

4,2

1

2,3

2,1

1,9

1,8

-

-

4

Н2

2,5

5,9

1

2,8

2,6

2,3

2,1

-

-

5

3,0

7,8

1

3,4

3,1

2,7

2,4

-

-

6

4,0

12,1

1

4,8

4,3

3,7

3,3

-

-

7

У4

5,0

17,1

1

-

4,6

4,2

3,7

3,3

3,0

8

6,0

30,7

2

-

8,0

7,3

6,4

5,7

5,2

9

7,0

40,6

2

-

10,0

9,2

7,9

7,0

6,3

10

У5

8,0

51,7

2

-

12,3

11,3

9,6

8,5

7,6

11

9,0

64,0

2

-

14,9

13,6

11,6

10,1

9,1

12

10,0

77,5

3

-

18,3

16,7

14,2

12,5

11,2

13

У7

12,0

107,8

3

-

-

20,5

17,5

15,3

13,7

14

14,0

142,5

3

-

-

26,4

22,4

19,5

17,3

15

У10

16,0

181,5

4

-

-

33,6

28,4

24,8

22,0

16

18,0

224,6

5

-

-

41,5

35,1

30,6

27,2

17

20,0

266,0

5

-

-

46,4

38,3

34,7

30,0

18

Т1

22,0

314,0

6

-

-

53,4

44,8

38,5

34,7

19

Т3

24,0

364,0

7

-

-

59,9

49,0

42,9

38,1

20

26,0

418,0

8

-

-

64,4

52,5

47,5

41,4

21

28,0

475,3

9

-

-

72,2

59,1

53,7

46,0

11

30,0

535,4

10

-

-

77,8

64,3

57,5

52,6

Индекс

а

б

в

г

д

е



Швы стыковых соединений С2, С4, С8, С10, С17, С18, С49, С50, С51, С52, С53, С54, С55

Полуавтоматическая дуговая сварка труб в среде двуокиси углерода из углеродистых и низколегированных сталей

Карта 7

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

С2

2,0

5,8

1

3,1

2,9

2,5

2,3

-

-

2

2,5

7,2

1

3,5

3,3

2,9

2,6

-

-

3

3,0

8,5

1

4,0

3,7

3,2

2,8

-

-

4

4,0

11,1

1

4,9

4,5

3,8

3,4

-

-

5

5,0

13,6

1



4,2

4,0

3,5

3,1

2,9

6

С4

2,0

10,6

1

4,7

4,3

3,7

3,3

-

-

7

2,5

12,0

1

5,2

4,7

4,1

3,6

-

-

8

3,0

13,3

1

5,6

5,1

4,4

3,8

-

-

9

4,0

15,6

1

6,4

5,8

4,9

4,3

-



10

С8

3,0

17,8

1

7,3

6,6

5,6

4,8

-

-

11

4,0

25,9

1

10,0

9,1

7,6

6,5

-

-

12

5,0

34,6

2

-

9,8

8,8

7,8

7,0

6,3

13

6,0

43,8

2

-

11,9

10,6

9,4

8,3

7,5

14

7,0

53,4

2

-

14,2

12,6

11,1

9,8

8,8

15

8,0

63,5

2

-

16,5

14,6

12,8

11,3

10,1

16

9,0

88,6

3

-

22,9

20,3

17,8

15,6

14,0

17

10,0

104,9

3

-

26,7

23,5

20,7

18,1

16,1

18

12,0

140,4

3

-

-

29,0

24,6

21,5

19,1

19

14,0

179,7

4

-

-

37,1

31,4

27,4

24,4

20

16,0

222,6

5

-

-

45,8

38,8

33,8

30,1

21

18,0

268,8

6

-

-

55,1

46,7

40,6

36,2

22

20,0

318,2

7

-

-

65,1

55,0

47,9

42,7

23

С10

2,0

20,6

1

8,2

7,5

6,3

5,4

-

-

24

2,5

25,5

1

9,9

8,9

7,5

6,4

-

-

25

3,0

30,4

2

12,2

11,1

9,3

8,1

-

-

26

4,0

39,9

2

15,5

14,0

11,7

10,0

-

-

27

5,0

49,4

2

-

14,8

12,4

11,0

9,2

8,2

28

6,0

58,7

2

-

15,4

13,6

12,0

10,6

9,4

29

7,0

68,0

3

-

18,2

16,1

14,3

12,6

11,3

30

8,0

103,1

3

-

26,3

23,2

20,3

17,8

15,8

31

9,0

123,4

4

-

31,6

27,9

24,5

21,5

19,1

32

10,0

144,9

4

-

36,6

32,2

28,2

24,7

21,9

33

12,0

191,3

4

-

-

39,3

33,2

28,9

25,8

34

14,0

241,9

5

-

-

49,4

41,8

36,4

32,4

35

16,0

296,6

6

-

-

60,4

51,0

44,3

39,5

36

18,0

354,9

8

-

-

72,6

61,4

53,5

47,6

37

20,0

416,7

9

-

-

84,9

71,8

62,4

55,5

38

С17

3,0

16,1

1

6,7

6,1

5,2

4,5

-

-

39

4,0

24,0

1

9,4

8,5

7,1

6,1

-

-

40

5,0

32,7

2

-

9,4

8,4

7,5

6,7

6,1

41

6,0

42,1

2

-

11,5

10,3

9,1

8,1

7,3

42

7,0

52,1

2

-

13,9

12,3

10,9

9,6

8,6

43

8,0

62,6

2

-

16,3

14,4

12,7

11,1

10,0

44

9,0

87,8

3

-

22,7

20,1

17,7

15,5

13,9

45

10,0

103,2

3

-

26,3

23,2

20,4

17,8

15,9

46

12,0

136,7

3

-

-

28,4

24,0

21,0

18,7

47

14,0

173,4

4

-

-

35,9

30,4

26,5

23,7

48

16,0

213,0

5

-

-

44,0

37,3

32,5

29,0

49

18,0

255,3

6

-

-

52,6

44,5

38,8

34,6

50

20,0

300,3

6

-

-

61,1

51,6

44,8

39,9

51

С18

2,0

17,0

1

7,0

6,4

5,4

4,7

-

-

52

2,5

21,5

1

8,6

7,7

6,5

5,6

-

-

53

3,0

26,1

1

10,1

9,1

7,6

6,5

-

-

54

4,0

35,3

2

13,9

12,6

10,5

9,1

-

-

55

5,0

48,3

2



13,4

11,3

9,6

8,5

8,1

56

6,0

54,1

2

-

14,3

12,7

11,2

9,9

8,8

57

7,0

64,3

2

-

16,7

14,8

13,0

11,4

10,2

58

8,0

80,8

3

-

21,1

18,7

16,5

14,5

13,0

59

9,0

98,9

3

-

25,3

22,3

19,6

17,2

15,3

60

10,0

118,4

4

-

30,5

26,9

23,7

20,7

18,5

61

12,0

161,8

4

-

-

33,7

28,6

25,0

22,3

62

14,0

210,7

5

-

-

43,6

36,9

32,2

28,7

63

16,0

264,8

6

-

-

54,4

46,0

40,1

35,7

64

18,0

323,9

7

-

-

66,2

55,9

48,7

43,3

65

20,0

387,9

8

-

-

78,9

66,6

57,9

51,5

66

22,0

456,6

10

-

-

85,7

72,7

63,2

56,0

67

24,0

529,9

11

-

-

99,0

83,9

72,9

64,5

68

26,0

607,7

13

-

-

113,6

96,3

83,7

74,1

69

28,0

689,8

14

-

-

128,4

108,8

94,4

83,5

70

30,0

776,2

16

-

-

144,5

122,4

106,3

94,0

71

32,0

866,9

18

-

-

149,8

127,0

110,6

98,4

72

34,0

961,6

20

-

-

166,1

140,7

122,6

109,0

73

36,0

1060,4

22

-

-

183,0

155,0

135,1

120,1

74

38,0

1163,2

24

-

-

200,6

169,9

148,0

131,5

75

40,0

1269,9

26

-

-

218,7

185,2

161,3

143,3

76

С49

6,0

54,6

2

-

14,4

12,8

11,3

9,9

8,9

77

7,0

70,1

3

-

18,6

16,5

14,6

12,9

11,6

78

8,0

87,0

3

-

22,6

19,9

17,6

15,4

13,7

79

9,0

105,3

3

-

26,8

23,6

20,7

18,1

16,1

80

10,0

124,9

4

-

32,0

28,2

24,8

21,7

19,3

81

12,0

167,9

4

-

-

34,9

29,6

25,8

23,0

82

14,0

215,6

5

-

-

44,5

37,7

32,8

29,3

83

16,0

267,7

6

-

-

54,9

46,5

40,5

36,1

84

18,0

324,0

7

-

-

66,2

56,0

48,7

43,3

85

20,0

384,4

8

-

-

78,2

66,1

57,4

51,1

86

С50

6,0

85,6

3

-

22,2

19,7

17,3

15,2

13,6

87

7,0

103,8

3

-

26,3

23,3

20,5

17,9

15,9

88

8,0

122,7

4

-

31,5

27,8

24,4

21,4

19,0

89

9,0

142,3

4

-

36,0

31,7

27,8

24,3

21,6

90

10,0

162,3

5

-

41,3

36,4

31,9

27,9

24,8

91

12,0

204,0

5

-

-

42,3

35,9

31,3

27,9

92

14,0

247,5

5

-

-

50,5

42,7

37,1

33,0

93

16,0

292,6

6

-

-

59,6

50,4

43,8

39,0

94

18,0

339,1

7

-

-

69,0

58,3

50,7

45,1

95

20,0

387,0

8

-

-

78,7

66,5

57,8

51,4

96

С51

2,0

19,4

1

7,8

7,1

6,0

5,2

-

-

97

2,5

23,2

1

9,1

8,3

6,9

6,0

-

-

98

3,0

26,9

1

10,4

9,4

7,8

6,7

-

-

99

4,0

34,0

2

13,5

12,2

10,2

8,8

-

-

100

5,0

40,7

2

-

12,5

11,0

8,9

7,9

7,1

101

6,0

47,2

2

-

12,7

11,3

10,0

8,8

7,9

102

С52

7,0

102,5

3

-

26,2

23,1

20,3

17,7

15,8

103

8,0

121,9

4

-

31,3

27,6

24,3

21,3

18,9

104

9,0

142,1

4

-

35,9

31,7

27,8

24,3

21,5

105

10,0

163,0

5

-

41,4

36,5

32,0

28,0

24,9

106

12,0

206,5

5

-

-

42,8

36,2

31,6

28,2

107

14,0

252,3

5

-

-

51,4

43,4

37,8

33,6

108

16,0

300,1

6

-

-

61,0

51,6

44,8

39,9

109

18,0

349,7

7

-

-

71,0

60,0

52,1

46,4

110

20,0

401,0

8

-

-

81,3

68,7

59,7

53,1

111

22,0

453,9

10

-

-

85,3

72,3

62,9

55,7

112

24,0

508,2

11

-

-

95,2

80,8

70,2

62,1

113

26,0

563,9

12

-

-

105,5

89,4

77,7

68,7

114

28,0

620,9

13

-

-

115,9

98,2

85,3

75,5

115

30,0

679,1

14

-

-

126,6

107,2

93,1

82,3

116

32,0

738,5

15

-

-

127,6

108,1

94,2

83,8

117

34,0

799,0

16

-

-

137,8

116,7

101,7

90,4

118

36,0

860,6

18

-

-

148,8

126,1

109,9

97,8

119

38,0

923,2

19

-

-

159,4

135,0

117,6

104,6

120

40,0

986,8

20

-

-

170,1

144,1

125,5

111,5

121

42,0

1051,4

21

-

-

181,0

153,2

133,4

118,5

122

44,0

1116,9

23

-

-

192,6

163,1

142,1

126,3

123

46,0

1183,3

24

-



203,7

172,5

150,2

133,5

124

48,0

1250,5

25

-

-

215,0

182,0

158,5

140,8

125

50,0

1318,6

27

-

-

227,1

192,3

167,4

148,8

126

52,0

1387,6

28

-

-

238,6

202,0

175,9

156,3

127

54,0

1457,3

30

-

-

250,9

212,5

185,0

164,4

128

56,0

1527,8

31

-

-

262,7

222,4

193,6

172,0

129

58,0

1599,0

32

-

-

274,6

232,5

202,3

179,7

130

60,0

1671,0

34

-

-

287,3

243,2

211,7

188,1

131

С53

16,0

296,2

6

-

-

60,3

51,0

44,3

39,4

132

18,0

346,1

7

-

-

70,3

59,4

51,6

45,9

133

20,0

397,9

8

-

-

80,7

68,2

59,2

52,7

134

22,0

451,3

9

-

-

84,2

71,3

62,0

54,8

135

24,0

506,3

11

-

-

94,9

80,5

70,0

61,9

136

26,0

562,9

12

-

-

105,3

89,3

77,6

68,6

137

28,0

620,8

13

-

-

115,9

98,2

85,3

75,5

138

30,0

680,1

14

-

-

126,7

107,4

93,2

82,4

139

32,0

740,7

15

-

-

128,0

108,4

94,5

84,0

140

34,0

802,5

17

-

-

139,0

117,8

102,7

91,4

141

36,0

865,5

18

-

-

149,6

126,8

110,5

98,2

142

38,0

929,6

19

-

-

160,4

135,9

118,4

105,2

143

40,0

994,8

20

-

-

171,4

145,1

126,4

112,3

144

42,0

1061,1

22

-

-

183,1

155,1

135,1

120,1

145

44,0

1128,4

23

-

-

194,4

164,6

143,4

127,4

146

46,0

1196,7

24

-

-

205,9

174,3

151,7

134,8

147

48,0

1266,0

26

-

-

218,1

184,7

160,8

142,9

148

50,0

1336,2

27

-

-

229,8

194,6

169,4

150,5

149

52,0

1407,3

29

-

-

242,4

205,2

176,7

158,8

150

54,0

1479,3

30

-

-

254,4

215,4

187,5

166,6

151

56,0

1552,1

31

-

-

266,6

225,6

196,4

174,4

152

58,0

1625,9

33

-

-

279,5

236,6

206,0

183,0

153

60,0

1700,4

34

-

-

292,0

247,1

215,1

191,0

154

С54

3,0

22,2

1

8,8

7,9

6,7

5,7

-

-

155

4,0

31,4

2

12,6

11,4

9,6

8,3

-

-

156

5,0

41,1

2

-

11,8

10,1

8,9

7,9

7,2

157

6,0

51,2

2

-

13,7

12,1

10,7

9,4

8,5

158

7,0

61,7

2

-

16,1

14,2

12,5

11,0

9,8

159

8,0

72,5

3

-

19,2

17,0

15,0

13,2

11,9

160

9,0

96,5

3

-

24,8

21,9

19,2

16,8

15,0

161

10,0

114,4

4

-

29,5

26,1

23,0

20,1

18,0

162

12,0

153,6

4

-

-

32,2

27,3

23,9

21,3

163

14,0

197,1

4

-

-

40,4

34,1

29,7

26,5

164

16,0

244,6

5

-

-

46,9

42,2

36,7

32,7

165

18,0

295,9

6

-

-

60,2

50,9

44,3

39,4

166

20,0

350,8

7

-

-

71,2

60,2

52,3

46,5

167

22,0

409,2

9

-

-

76,9

65,3

56,8

50,3

168

24,0

471,0

10

-

-

88,2

74,8

65,0

57,5

169

25,0

503,1

11

-

-

94,4

80,0

69,6

61,6

170

С55

3,0

23,3

1

9,1

8,3

6,9

6,0

-

-

171

4,0

33,8

2

13,4

12,1

10,2

8,8

-

-

172

5,0

45,2

2

-

12,3

10,9

9,7

8,6

7,7

173

6,0

57,4

2

-

15,1

13,4

11,8

10,4

9,3

174

7,0

70,1

3

-

18,7

16,6

14,6

12,9

11,6

175

8,0

83,4

3

-

21,7

19,2

16,9

14,9

13,3

176

9,0

107,3

3

-

27,3

24,0

21,1

18,4

16,4

177

10,0

128,3

4

-

32,8

28,9

25,4

22,2

19,8

178

12,0

174,9

4

-

-

36,2

30,7

26,7

23,8

179

14,0

227,3

5

-

-

46,7

39,5

34,4

30,7

180

16,0

285,2

6

-

-

58,2

49,2

42,8

38,1

181

18,0

348,4

7

-

-

70,8

59,8

51,9

46,2

182

20,0

416,7

9

-

-

84,9

71,8

62,4

55,5

183

22,0

490,0

10

-

-

91,5

77,5

67,3

59,6

184

24,0

568,0

12

-

-

106,2

90,0

78,2

69,2

185

25,0

608,8

13

-

-

113,8

96,5

83,8

74,2

Индекс

а

б

в

г

д

е



Швы стыковых соединений С54

Полуавтоматическая дуговая сварка труб в среде двуокиси углерода из углеродистых и низколегированных сталей

Карта 8

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

С54

3 - 25

4,5

1

2,7

2,4

2,2

2,0

1,9

1,8

Индекс

а

б

в

г

д

е



Швы угловых соединений У17, У19, У20

Полуавтоматическая дуговая сварка труб в среде двуокиси углерода из углеродистых и низколегированных сталей

Карта 9

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

У17

2,0

8,5

1

4,1

3,8

3,3

3,0

-

-

2

2,5

12,0

1

5,3

4,9

4,2

3,7

-

-

3

3,0

15,9

1

6,7

6,1

5,2

4,5

-

-

4

4,0

24,9

1

9,8

8,8

7,4

6,4

-

-

5

5,0

35,2

2

-

10,1

9,0

8,0

7,2

6,5

6

6,0

46,8

2

-

12,7

11,3

10,1

8,9

8,0

7

7,0

59,4

2

-

15,7

13,9

12,3

10,8

9,6

8

8,0

73,1

3

-

19,5

17,3

15,3

13,5

12,1

9

9,0

87,8

3

-

22,9

20,3

17,9

15,7

14,0

10

10,0

103,4

3

-

26,5

23,4

20,6

18,0

16,1

11

12,0

137,2

3

-

-

28,6

24,3

21,2

18,9

12

14,0

174,2

4

-

-

36,3

30,8

26,9

24,0

13

16,0

214,3

5

-

-

44,5

37,8

33,0

29,4

14

18,0

257,3

6

-

-

53,3

45,2

39,4

35,2

15

20,0

303,0

7

-

-

62,7

53,1

46,3

41,3

16

22,0

390,9

8

-

-

73,6

62,5

54,4

48,2

17

24,0

457,8

10

-

-

86,6

73,5

64,0

56,7

18

25,0

493,1

10

-

-

92,6

78,6

68,3

60,5

19

У19

4,0

48,3

2

18,7

16,9

14,1

12,1

-

-

20

5,0

63,8

2

-

16,9

15,0

13,2

11,6

10,4

21

6,0

80,1

3

-

21,4

19,0

16,8

14,8

13,3

22

7,0

97,0

3

-

25,3

22,4

19,8

17,4

15,5

23

8,0

114,6

4

-

30,2

26,7

23,6

20,7

18,6

24

9,0

132,6

4

-

34,4

30,4

26,7

23,4

20,9

25

10,0

151,2

5

-

39,4

34,9

30,7

27,0

24,1

26

12,0

236,9

5

-

-

49,2

41,8

36,4

32,5

27

14,0

297,2

6

-

-

61,4

52,0

45,3

40,4

28

16,0

361,8

8

-

-

75,1

63,7

55,5

49,6

29

18,0

430,3

9

-

-

88,8

75,2

65,5

58,4

30

20,0

502,5

11

-

-

103,9

88,1

76,8

68,5

31

22,0

578,2

12

-

-

109,6

93,2

81,2

72,0

32

24,0

657,2

14

-

-

124,8

106,1

92,4

82,0

33

25,0

697,9

14

-

-

131,8

111,9

97,4

86,3

34

У20

4,0

52,4

2

20,1

18,1

15,1

12,9

-

-

35

5,0

61,1

2

-

16,3

14,4

12,7

11,2

10,1

36

6,0

117,1

4

-

30,8

27,2

24,0

21,1

18,9

37

7,0

149,2

5

-

39,0

34,5

30,4

26,7

23,8

38

8,0

184,1

5

-

47,0

41,5

36,4

31,9

28,4

39

9,0

232,6

7

-

59,8

52,8

46,4

40,6

36,2

40

10,0

270,9

8

-

69,4

61,3

53,8

47,1

42,0

41

12,0

352,9

8

-

-

73,4

62,3

54,3

48,5

42

14,0

441,2

9

-

-

90,8

76,9

67,0

59,7

43

16,0

535,4

11

-

-

110,1

93,2

81,2

72,4

44

18,0

635,0

13

-

-

130,4

110,4

96,1

85,7

45

20,0

739,8

15

-

-

151,7

128,4

111,7

99,6

Индекс

а

б

в

г

д

е



Швы нахлесточных и угловых соединений Н1, Н3, Н4, У5, У7, У8, У15, У16, У17, У18

Полуавтоматическая дуговая сварка труб в среде двуокиси углерода из углеродистых низколегированных сталей

Карта 10

Основной шов

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

Н1

2,0

4,5

1

2,7

2,5

2,2

2,0

-

-

2

2,5

6,6

1

3,4

3,1

2,8

2,5

-

-

3

Н3

3,0

9,1

1

4,2

3,9

3,3

3,0

-

-

4

4,0

14,8

1

6,2

5,6

4,8

4,2

-

-

5

5,0

21,6

1

-

6,1

5,4

4,9

4,3

3,9

6

Н4

6,0

29,4

2

-

8,5

7,6

6,8

6,1

5,5

7

7,0

38,1

2

-

10,5

9,4

8,4

7,4

6,7

8

У5

8,0

47,8

2

-

12,8

11,4

10,0

8,8

7,9

9

9,0

58,4

2

-

15,5

13,5

11,9

10,4

9,3

10

У7

10,0

69,8

3

-

18,5

16,4

14,5

12,7

11,4

11

12,0

95,0

2

-

-

19,8

16,8

14,6

13,1

12

14,0

123,3

3

-

-

25,7

21,8

19,1

17,0

13

У8

16,0

154,6

4

-

-

32,2

27,4

23,9

21,3

14

18,0

188,7

4

-

-

38,7

32,7

28,5

25,4

15

У15

У16

20,0

225,5

5

-

-

46,2

39,1

34,0

30,3

16

22,0

287,6

6

-

-

53,9

45,7

39,7

35,2

17

24,0

337,9

7

-

-

63,2

53,5

46,5

41,2

18

У17

У18

26,0

391,8

8

-

-

73,1

61,9

53,8

47,5

Индекс

а

б

в

г

д

е



Швы стыковых соединений С1, С2, С3, С4, С6, С7, С8, С9, С10, С11, С12, С13, С14, С15, С16, С17, С18, С19, С20, С21, С23, С24, С25, С26, С27, С28

Полуавтоматическая дуговая сварка в среде двуокиси углерода легированных и высоколегированных сталей

Карта 11

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

С1

0,5

5,4

1

3,3

3,1

2,9

-

-

-

2

0,8

5,5

1

3,4

3,1

2,9

-

-

-

3

1,0

5,5

1

3,4

3,1

2,9

-

-

-

4

1,5

7,3

1

3,6

3,3

2,9

2,6

-

-

5

2,0

9,4

1

4,4

4,0

3,4

3,0

-

-

6

2,5

11,4

1

5,1

4,6

3,9

3,4

-

-

7

3,0

13,3

1

5,8

5,3

4,4

3,9

-

-

8

4,0

17,1

1

7,2

6,5

5,4

4,7

-

-

9

С2

0,8

5,6

1

3,4

3,1

2,9

-

-

-

10

1,0

5,8

1

3,5

3,2

3,0

-

-

-

11

1,5

7,0

1

3,6

3,4

3,1

2,1

-

-

12

2,0

8,0

1

4,0

3,6

3,2

2,3

-

-

13

2,5

11,0

1

4,9

4,5

3,8

3,4

-

-

14

3,0

11,4

1

5,1

4,6

3,9

3,4

-

-

15

4,0

12,1

1

5,4

4,9

4,1

3,6

-

-

16

5,0

18,7

1

-

5,5

5,1

4,4

3,9

3,5

17

6,0

19,7

1

-

5,8

5,3

4,6

4,1

3,7

18

С3

0,5

5,4

1

3,3

3,1

2,8

-

-

-

19

0,8

10,0

1

5,3

4,8

4,4

-

-

-

20

1,0

10,0

1

5,3

4,8

4,4

-

-

-

21

1,5

12,3

1

5,4

4,9

4,6

3,7

-

-

22

2,0

17,9

1

7,5

6,7

5,6

4,9

-

-

23

2,5

23,9

1

9,6

8,6

7,2

6,2

-

-

24

3,0

30,3

2

12,5

11,2

9,4

8,1

-

-

25

4,0

43,9

2

17,4

15,6

12,9

11,0

-

-

26

С4

0,8

8,0

1

4,7

4,2

4,0

-

-

-

27

1,0

9,0

1

5,2

4,6

4,3

-

-

-

28

1,5

13,1

1

5,7

5,2

4,4

3,8

-

-

29

2,0

13,8

1

6,0

5,4

4,6

4,0

-

-

30

2,5

14,3

1

6,2

5,6

4,7

4,1

-

-

31

3,0

20,5

1

8,4

7,5

6,3

5,4

-

-

32

4,0

21,5

1

8,8

7,9

6,6

5,6

-

-

33

5,0

33,2

2

-

9,6

8,8

7,6

6,7

6,1

34

6,0

38,8

2

-

11,0

10,0

8,6

7,6

6,8

35

7,0

44,3

2

-

12,3

11,2

9,6

8,4

7,6

36

8,0

49,7

2

-

13,6

12,4

10,6

9,3

8,3

37

С5

0,8

6,2

1

3,7

3,4

3,1

-

-

-

38

1,0

6,4

1

3,8

3,5

3,2

-

-

-

39

1,5

8,1

1

3,9

3,6

3,3

2,7

-

-

40

2,0

8,7

1

4,1

3,8

3,5

2,9

-

-

41

2,5

9,1

1

4,3

3,9

3,6

3,0

-

-

42

3,0

13,6

1

5,9

5,3

4,5

3,9

-

-

43

4,0

14,6

1

6,3

5,7

4,8

4,1

-

-

44

5,0

27,0

1

-

7,6

6,9

5,9

5,2

4,7

45

6,0

30,1

2

-

8,8

8,1

7,0

6,2

5,6

46

7,0

39,4

2

-

11,1

10,1

8,7

7,7

6,9

47

8,0

42,4

2

-

11,8

10,8

9,3

8,1

7,3

48

С6

0,8

5,0

1

3,2

2,9

2,7

-

-

-

49

1,0

5,6

1

3,5

3,1

2,9

-

-

-

50

1,5

7,6

1

3,7

3,4

3,0

2,6

-

-

51

2,0

8,3

1

4,0

3,6

3,1

2,8

-

-

52

2,5

8,8

1

4,2

3,8

3,3

2,9

-

-

53

3,0

12,4

1

5,5

4,9

4,2

3,7

-

-

54

4,0

13,4

1

5,8

5,3

4,5

3,9

-

-

55

5,0

26,1

1

-

7,3

6,7

5,7

5,1

4,6

56

6,0

29,1

2

-

8,6

7,9

6,8

6,1

5,5

57

7,0

40,2

2

-

11,3

10,3

8,8

7,8

7,0

58

8,0

43,2

2

-

12,0

11,0

9,4

8,3

7,4

59

С7

3,0

9,0

1

4,3

3,9

3,3

2,9

-

-

60

4,0

9,0

1

4,3

3,9

3,3

2,9

-

-

61

5,0

13,6

1

-

4,3

4,0

3,5

3,1

2,8

62

6,0

13,6

1

-

4,3

4,0

3,5

3,1

2,8

63

7,0

20,1

1

-

5,9

5,4

4,6

4,1

3,7

64

8,0

22,1

1

-

6,3

5,8

5,0

4,4

4,0

65

9,0

24,0

1

-

6,8

6,2

5,4

4,7

4,3

66

10,0

25,9

1

-

7,3

6,7

5,7

5,0

4,5

67

12,0

33,0

1

-

-

7,6

6,5

5,8

5,2

68

С8

3,0

8,3

1

4,1

3,7

3,2

2,9

-

-

69

4,0

12,9

1

5,8

5,2

4,4

3,9

-

-

70

5,0

18,2

1

-

5,5

5,1

4,4

3,9

3,5

71

6,0

24,0

1

-

6,9

6,3

5,4

4,8

4,4

72

7,0

30,4

2

-

9,0

8,3

7,2

6,4

5,8

73

8,0

37,2

2

-

10,7

9,8

8,4

7,5

6,7

74

9,0

44,6

2

-

12,5

11,4

9,8

8,6

7,7

75

10,0

52,3

2

-

14,4

13,1

11,2

9,8

8,8

76

12,0

77,0

2

-

-

17,0

14,5

12,7

11,3

77

14,0

102,8

3

-

-

22,7

19,3

16,9

15,1

78

16,0

132,1

3

-

-

28,5

24,2

21,0

18,7

79

18,0

164,7

4

-

-

35,6

30,1

26,2

23,3

80

20,0

200,6

4

-

-

42,7

36,1

31,3

27,8

81

22,0

239,9

5

-

-

47,0

39,8

34,6

30,6

82

24,0

282,3

6

-

-

55,3

46,8

40,7

36,0

83

26,0

328,0

7

-

-

64,1

54,2

47,2

41,7

84

28,0

376,9

8

-

-

73,6

62,2

54,1

47,8

85

30,0

428,8

9

-

-

83,5

70,6

61,4

54,2

86

32,0

484,0

10

-

-

87,2

73,8

64,2

57,0

87

34,0

542,2

11

-

-

97,5

82,4

71,7

63,6

88

36,0

603,4

13

-

-

108,8

92,1

80,1

71,2

89

38,0

667,7

14

-

-

120,1

101,6

88,4

78,4

90

40,0

735,1

15

-

-

131,9

111,5

97,0

86,0

91

42,0

805,4

17

-

-

144,8

122,4

106,5

94,5

92

44,0

878,7

19

-

-

157,6

133,2

115,8

102,7

93

46,0

955,0

20

-

-

171,4

144,9

126,0

111,8

94

48,0

1034,3

21

-

-

185,2

156,5

136,0

120,6

95

50,0

1116,5

23

-

-

200,0

169,1

147,0

130,4

96

52,0

1201,6

24

-

-

214,8

181,5

157,7

139,8

97

54,0

1289,6

26

-

-

230,6

194,8

169,3

150,1

98

56,0

1380,5

28

-

-

246,9

208,6

181,3

160,7

99

58,0

1474,3

30

-

-

263,7

222,8

193,6

171,7

100

60,0

1570,9

32

-

-

280,9

237,4

206,2

182,9

101

С9

3,0

12,2

1

5,5

5,0

4,2

3,7

-

-

102

4,0

15,4

1

6,6

6,0

5,1

4,4

-

-

103

5,0

20,7

1

-

6,1

5,6

4,8

4,3

3,9

104

6,0

27,5

1

-

7,8

7,1

6,1

5,4

4,8

105

7,0

35,0

2

-

10,2

9,3

8,0

7,1

6,4

106

8,0

43,1

2

-

12,1

11,1

9,5

8,4

7,5

107

9,0

51,8

2

-

14,5

13,0

11,1

9,7

8,7

108

10,0

61,1

2

-

16,5,

15,0

12,8

11,2

10,0

109

12,0

81,2

2

-

-

17,9

15,2

13,3

11,8

110

14,0

103,3

3

-

-

22,8

19,4

17,0

15,1

111

16,0

140,4

3

-

-

30,2

25,5

22,2

19,7

112

18,0

174,1

4

-

-

37,4

31,7

27,6

24,5

113

20,0

211,1

5

-

-

45,3

38,4

33,4

29,7

114

22,0

251,2

5

-

-

49,1

41,5

36,1

31,9

115

24,0

294,5

6

-

-

57,5

48,6

42,3

37,3

116

26,0

340,9

7

-

-

66,5

56,2

48,8

43,1

117

28,0

390,3

8

-

-

76,0

64,2

55,8

49,3

118

30,0

442,7

9

-

-

86,0

72,7

63,2

55,7

119

32,0

498,0

10

-

-

89,5

75,7

65,9

58,5

120

34,0

556,3

12

-

-

100,4

85,0

74,0

65,7

121

36,0

617,6

13

-

-

111,2

94,1

81,8

72,6

122

38,0

681,6

14

-

-

122,4

103,5

90,0

79,9

123

40,0

748,6

15

-

-

134,2

113,4

98,6

87,4

124

42,0

818,3

17

-

-

146,9

124,2

108,0

95,9

125

44,0

890,9

18

-

-

159,6

134,9

117,2

104,0

126

46,0

966,2

20

-

-

173,3

146,5

127,3

113,0

127

48,0

1044,3

21

-

-

186,9

157,9

137,2

121,7

128

50,0

1125,1

23

-

-

201,5

170,3

148,0

131,3

129

52,0

1208,7

25

-

-

216,6

183,0

159,1

141,1

130

54,0

1294,9

26

-

-

231,5

195,6

169,9

150,7

131

56,0

1383,8

28

-

-

247,5

209,1

181,6

161,1

132

58,0

1475,4

30

-

-

263,9

222,9

193,7

171,8

133

60,0

1569,6

32

-

-

280,7

237,2

206,1

182,7

134

С10

3,0

8,8

1

4,3

3,9

3,4

3,0

-

-

135

4,0

13,4

1

5,9

5,4

4,5

4,0

-

-

136

5,0

18,4

1

-

5,5

5,1

4,4

3,9

3,6

137

6,0

23,8

1

-

6,9

6,3

5,4

4,8

4,3

138

7,0

29,7

2

-

8,9

8,1

7,1

6,3

5,7

139

8,0

38,1

2

-

10,9

10,1

8,6

7,6

6,9

140

9,0

47,4

2

-

13,2

12,0

10,3

9,1

8,1

141

10,0

57,7

2

-

15,7

14,3

12,2

10,7

9,5

142

12,0

81,0

2

-

-

17,8

15,1

13,2

11,8

143

14,0

107,9

3

-

-

23,7

20,2

17,6

15,7

144

16,0

138,3

3

-

-

29,8

25,2

21,9

19,5

145

18,0

172,2

4

-

-

37,0

31,4

27,3

24,3

146

20,0

209,4

5

-

-

45,0

38,1

33,2

29,4

147

22,0

250,1

5

-

-

48,9

41,3

35,9

31,7

148

24,0

294,0

6

-

-

57,4

48,5

42,2

37,3

149

26,0

341,1

7

-

-

66,5

56,2

48,9

43,2

150

28,0

391,5

8

-

-

76,2

64,4

56,0

49,4

151

30,0

445,1

9

-

-

86,5

73,1

63,5

56,0

152

32,0

501,9

10

-

-

90,2

76,3

66,3

58,9

153

34,0

561,7

12

-

-

101,3

85,7

74,6

66,2

154

36,0

624,7

13

-

-

112,4

95,0

82,7

73,4

155

38,0

690,8

14

-

-

124,0

104,8

91,1

80,8

156

40,0

759,9

16

-

-

136,6

115,5

100,5

89,2

157

42,0

832,0

17

-

-

149,2

126,1

109,6

97,3

158

44,0

907,2

19

-

-

162,9

137,7

119,7

106,3

159

46,0

985,4

20

-

-

176,5

149,1

129,6

115,0

160

48,0

1066,5

22

-

-

191,1

161,6

140,4

124,6

161

50,0

1150,6

23

-

-

205,7

173,8

151,0

133,9

162

52,0

1237,6

25

-

-

221,4

187,0

162,5

144,1

163

54,0

1327,6

27

-

-

237,5

200,7

174,4

154,7

164

56,0

1420,4

29

-

-

254,1

214,7

186,6

165,5

165

58,0

1516,2

31

-

-

271,2

229,2

199,1

176,6

166

60,0

1614,8

33

-

-

288,8

244,0

212,0

188,0

167

С11

3,0

13,5

1

6,0

5,4

4,6

4,0

-

-

168

4,0

19,6

1

8,2

7,4

6,2

5,3

-

-

169

5,0

26,3

1

-

7,5

6,8

5,9

5,2

4,7

170

6,0

33,3

2

-

9,7

8,9

7,7

6,9

6,2

171

7,0

40,7

2

-

11,6

10,6

9,1

8,0

7,2

172

8,0

51,7

2

-

14,2

13,0

11,1

9,7

8,7

173

9,0

63,2

2

-

17,0

15,5

13,2

11,5

10,3

174

10,0

75,6

3

-

20,6

18,8

16,0

14,1

12,6

175

12,0

103,2

3

-

-

22,8

19,4

16,9

15,1

176

14,0

134,2

3

-

-

28,9

24,5

21,3

19,0

177

16,0

168,5

4

-

-

36,3

30,7

26,8

23,8

178

18,0

206,0

5

-

-

44,3

37,5

32,7

29,0

179

20,0

246,5

5

-

-

52,4

44,2

38,4

34,0

180

22,0

290,0

6

-

-

56,7

47,9

41,7

36,8

181

24,0

336,3

7

-

-

65,6

55,5

48,2

42,6

182

26,0

385,5

8

-

-

75,1

63,5

55,2

48,7

183

28,0

437,4

9

-

-

85,1

71,9

62,5

55,1

184

30,0

491,9

10

-

-

95,5

80,7

70,1

61,9

185

32,0

549,1

11

-

-

98,6

83,4

72,5

64,4

186

34,0

608,9

13

-

-

109,7

92,9

80,8

71,7

187

36,0

671,2

14

-

-

120,7

102,1

88,8

78,8

188

38,0

736,0

15

-

-

132,1

111,6

97,1

86,1

189

40,0

803,2

17

-

-

144,4

122,1

106,2

94,3

190

С12

3,0

8,8

1

4,3

3,9

3,4

3,0

-

-

191

4,0

13,0

1

5,8

5,2

4,5

3,9

-

-

192

5,0

17,6

1

-

5,4

4,9

4,3

3,8

3,5

193

6,0

22,5

1

-

6,5

6,0

5,2

4,6

4,1

194

7,0

27,7

1

-

7,8

7,1

6,1

5,4

4,9

195

8,0

37,5

2

-

10,8

9,9

8,5

7,5

6,8

196

9,0

46,7

2

-

13,0

11,9

10,2

8,9

8,0

197

10,0

56,7

2

-

15,4

14,1

12,0

10,5

9,4

198

12,0

79,4

2

-

-

17,5

14,9

13,0

11,6

199

14,0,

105,6

3

-

-

23,3

19,8

17,3

15,4

200

16,0

135,1

3

-

-

29,1

24,7

21,5

19,1

201

18,0

168,0

4

-

-

36,2

30,7

26,7

23,7

202

20,0

204,1

5

-

-

43,9

37,2

32,4

28,8

203

22,0

243,4

5

-

-

47,7

40,3

35,1

31,0

204

24,0

285,8

6

-

-

55,9

47,3

41,1

36,3

205

26,0

331,3

7

-

-

64,7

54,7

47,6

42,0

206

28,0

379,9

8

-

-

74,1

62,7

54,5

48,1

207

30,0

431,6

9

-

-

84,0

71,0

61,7

54,5

208

32,0

486,2

10

-

-

87,6

74,1

64,5

57,2

209

34,0

543,9

11

-

-

97,8

82,7

71,9

63,8

210

36,0

604,4

13

-

-

109,0

92,2

80,3

71,3

211

38,0

667,9

14

-

-

120,1

101,6

88,4

78,5

212

40,0

734,3

15

-

-

131,8

111,4

96,9

85,9

213

42,0

803,5

17

-

-

144,5

122,2

106,3

94,3

214

44,0

875,6

18

-

-

157,0

132,8

115,4

102,4

215

46,0

950,5

19

-

-

170,1

143,7

124,9

110,8

216

48,0

1028,3

21

-

-

184,2

155,7

135,3

120,0

217

50,0

1108,8

23

-

-

198,8

168,0

146,0

129,6

218

52,0

1192,1

24

-

-

213,2

180,1

156,5

138,8

219

54,0

1278,2

26

-

-

228,7

193,2

167,9

148,9

220

56,0

1367,0

28

-

-

244,6

206,7

179,6

159,3

221

58,0

1458,5

30

-

-

261,0

220,6

191,7

170,0

222

60,0

1552,8

32

-

-

277,9

234,8

204,1

181,0

223

С13

18,0

160,7

4

-

-

34,8

29,5

25,7

22,8

224

20,0

190,2

4

-

-

40,6

34,3

29,8

26,5

225

22,0

221,5

5

-

-

43,7

37,0

32,3

28,5

226

24,0

254,6

6

-

-

50,3

42,6

37,1

32,8

227

26,0

289,3

6

-

-

56,5

47,8

41,6

36,7

228

28,0

325,7

7

-

-

63,7

53,9

46,9

41,4

229

30,0

363,7

8

-

-

71,2

60,2

52,4

46,3

230

32,0

403,3

9

-

-

73,2

62,0

54,0

48,0

231

34,0

444,3

9

-

-

80,0

67,7

58,9

52,3

232

36,0

486,9

10

-

-

87,7

74,2

64,5

57,3

233

38,0

530,8

11

-

-

95,6

80,9

70,3

62,5

234

40,0

576,2

12

-

-

103,7

87,7

76,3

67,8

235

42,0

623,0

13

-

-

112,1

94,8

82,5

73,2

236

44,0

671,1

14

-

-

120,7

102,1

88,8

78,8

237

46,0

720,5

15

-

-

129,5

109,5

95,2

84,5

238

48,0

771,3

16

-

-

138,5

117,1

101,8

90,4

239

50,0

823,3

17

-

-

147,8

124,9

108,6

96,4

240

52,0

876,6

18

-

-

157,2

132,9

115,5

102,5

241

54,0

931,1

19

-

-

166,9

141,0

122,6

108,8

242

56,0

986,9

20

-

-

176,7

149,4

129,8

115,1

243

58,0

1043,8

21

-

-

186,8

157,8

137,2

121,6

244

60,0

1102,0

22

-

-

197,1

166,5

144,7

128,3

245

64,0

1221,8

25

-

-

-

166,7

145,1

128,9

246

68,0

1346,2

27

-

-

-

183,3

159,4

141,6

247

72,0

1475,0

30

-

-

-

201,0

174,9

155,3

248

76,0

1608,2

33

-

-

-

219,2

190,8

169,4

249

80,0

1745,7

35

-

-

-

237,4

206,5

183,3

250

84,0

1887,3

38

-

-

-

241,1

209,9

186,6

251

88,0

2033,1

41

-

-

-

259,7

226,1

201,0

252

92,0

2182,8

44

-

-

-

278,7

242,7

215,7

253

96,0

2336,6

47

-

-

-

298,3

259,7

230,8

254

100,0

2494,2

50

-

-

-

318,2

277,0

246,2

255

С14

18,0

133,1

3

-

-

28,7

24,3

21,2

18,8

256

20,0

158,8

4

-

-

34,4

29,2

25,4

22,6

257

22,0

186,4

4

-

-

36,8

31,2

27,1

24,0

258

24,0

215,8

5

-

-

42,7

36,2

31,5

27,9

259

26,0

246,9

5

-

-

48,3

40,8

35,5

31,4

260

28,0

279,6

6

-

-

54,8

46,4

40,3

35,6

261

30,0

314,0

7

-

-

61,6

52,1

45,4

40,1

262

32,0

349,9

7

-

-

63,1

53,4

46,5

41,3

263

34,0

387,4

8

-

-

70,0

59,2

51,5

45,8

264

36,0

426,5

9

-

-

77,1

65,2

56,8

50,4

265

38,0

467,0

10

-

-

84,4

71,4

62,2

55,2

266

40,0

509,1

11

-

-

92,0

77,8

67,8

60,2

267

42,0

552,6

12

-

-

99,8

84,5

73,5

65,3

268

44,0

597,5

12

-

-

107,3

90,7

78,9

70,0

269

46,0

643,8

13

-

-

115,6

97,7

84,9

75,4

270

48,0

691,5

14

-

-

124,1

104,9

91,2

80,9

271

50,0

740,6

15

-

-

132,8

112,3

97,6

86,6

272

52,0

791,1

16

-

-

141,8

119,9

104,2

92,4

273

54,0

842,9

17

-

-

151,0

127,6

110,9

98,4

274

56,0

896,0

18

-

-

160,4

135,6

117,8

104,5

275

58,0

950,4

19

-

-

170,1

143,7

124,9

110,8

276

60,0

1006,1

21

-

-

180,5

152,6

132,7

117,7

277

64,0

1121,3

23

-

-

-

153,1

133,3

118,4

278

68,0

1241,5

25

-

-

-

169,1

147,2

130,7

279

72,0

1366,7

28

-

-

-

186,4

162,2

144,1

280

76,0

1496,6

30

-

-

-

203,6

177,2

157,3

281

80,0

1631,3

33

-

-

-

222,1

193,2

171,6

282

84,0

1770,7

36

-

-

-

226,5

197,2

175,3

283

88,0

1914,6

39

-

-

-

244,8

213,2

189,5

284

92,0

2063,1

42

-

-

-

263,7

229,7

204,1

285

96,0

2216,0

45

-

-

-

283,2

246,6

219,1

286

100,0

2373,3

48

-

-

-

303,1

263,9

234,5

287

С15

8,0

15,0

1

-

4,7

4,4

3,8

3,4

3,1

288

9,0

17,0

1

-

5,3

4,8

4,2

3,8

3,4

289

10,0

19,4

1

-

5,8

5,3

4,6

4,1

3,7

290

12,0

25,8

1

-

-

6,3

5,4

4,8

4,4

291

14,0

32,7

1

-

-

7,7

6,6

5,8

5,2

292

16,0

40,2

1

-

-

9,1

7,8

6,9

6,2

293

18,0

48,1

1

-

-

10,7

9,1

8,0

7,1

294

20,0

56,6

2

-

-

13,0

11,1

9,8

8,8

295

22,0

71,2

2

-

-

14,8

12,6

11,1

9,9

296

24,0

83,5

2

-

-

17,0

14,5

12,7

11,3

297

26,0

96,7

2

-

-

19,4

16,5

14,4

12,7

298

28,0

110,7

3

-

-

22,5

19,2

16,8

14,9

299

30,0

125,7

3

-

-

25,2

21,4

18,7

16,6

300

32,0

141,4

3

-

-

26,1

22,2

19,4

17,3

301

34,0

158,0

4

-

-

29,5

25,1

21,9

19,6

302

36,0

175,4

4

-

-

32,4

27,5

24,0

21,4

303

38,0

193,7

4

-

-

35,4

30,0

26,2

23,3

304

40,0

212,8

5

-

-

39,2

33,2

29,0

25,9

305

42,0

232,6

5

-

-

42,5

36,0

31,4

27,9

306

44,0

253,3

6

-

-

46,5

39,5

34,4

30,7

307

46,0

274,8

6

-

-

50,1

42,4

37,0

32,9

308

48,0

297,0

6

-

-

53,8

45,5

39,6

35,2

309

50,0

320,1

7

-

-

58,2

49,3

43,0

38,2

310

52,0

343,9

7

-

-

62,1

52,6

45,8

40,7

311

54,0

368,5

8

-

-

66,8

56,6

49,3

43,8

312

56,0

393,9

8

-

-

71,0

60,1

52,3

46,5

313

58,0

420,0

9

-

-

76,0

64,3

56,0

49,8

314

60,0

446,9

9

-

-

80,4

68,0

59,2

52,6

315

64,0

502,9

11

-

-

-

69,5

60,6

53,9

316

68,0

561,9

12

-

-

-

77,4

67,5

60,0

317

72,0

623,9

13

-

-

-

85,6

74,6

66,3

318

76,0

688,7

14

-

-

-

94,3

82,1

73,0

319

80,0

756,5

16

-

-

-

103,8

90,4

80,4

320

84,0

827,2

17

-

-

-

106,3

92,7

82,4

321

88,0

900,7

18

-

-

-

115,4

100,5

89,4

322

92,0

977,0

20

-

-

-

125,4

109,3

97,2

323

96,0

1056,2

22

-

-

-

135,7

118,3

105,2

324

100,0

1138,1

23

-

-

-

145,8

127,0

112,9

325

С16

30,0

139,8

3

-

-

27,7

23,5

20,5

18,2

326

32,0

154,1

4

-

-

28,8

24,5

21,5

19,2

327

34,0

168,9

4

-

-

31,3

26,6

23,2

20,7

328

36,0

184,2

4

-

-

33,8

28,7

25,1

22,3

329

38,0

199,9

4

-

-

36,4

30,9

26,9

24,0

330

40,0

216,0

5

-

-

39,7

33,7

29,4

26,4

331

42,0

232,5

5

-

-

42,5

36,0

31,4

27,9

332

44,0

249,5

5

-

-

45,3

38,3

33,4

29,7

333

46,0

266,8

6

-

-

48,7

41,3

36,0

32,1

334

48,0

284,6

6

-

-

51,7

43,8

38,2

33,9

335

50,0

302,7

7

-

-

55,3

46,9

40,9

36,4

336

52,0

321,2

7

-

-

58,4

49,5

43,1

38,3

337

54,0

340,1

7

-

-

61,5

52,1

45,3

40,3

338

56,0

359,3

8

-

-

65,3

55,3

48,2

42,9

339

58,0

378,9

8

-

-

68,5

58,0

50,5

44,9

340

60,0

398,8

8

-

-

71,9

60,8

52,9

47,0

341

64,0

439,7

9

-

-

-

63,0

54,6

48,3

342

68,0

481,9

10

-

-

-

66,3

57,8

51,4

343

72,0

525,4

11

-

-

-

72,3

63,0

56,0

344

76,0

570,1

12

-

-

-

78,4

68,3

60,8

345

80,0

616,1

13

-

-

-

84,7

73,8

65,5

346

84,0

663,3

14

-

-

-

85,6

74,7

66,5

347

88,0

711,6

15

-

-

-

91,8

80,1

71,3

348

92,0

761,1

16

-

-

-

98,1

85,6

76,1

349

96,0

811,7

17

-

-

-

104,5

91,1

81,1

350

100,0

863,4

18

-

-

-

111,1

96,8

86,2

351

110,0

997,2

20

-

-

-

127,7

111,3

98,9

352

120,0

1137,4

23

-

-

-

145,7

126,9

112,8

353

С17

3,0

8,3

1

4,1

3,7

3,2

2,9

-

-

354

4,0

12,5

1

5,6

5,1

4,3

3,8

-

-

355

5,0

17,0

1

-

5,2

4,8

4,2

3,7

3,4

356

6,0

22,0

1

-

6,4

5,9

5,1

4,5

4,1

357

7,0

27,3

1

-

7,7

7,1

6,1

5,3

4,8

358

8,0

33,0

2

-

9,7

8,9

7,7

6,8

6,2

359

9,0

38,9

2

-

11,1

10,2

8,8

7,7

7,0

360

10,0

45,1

2

-

12,6

11,5

9,9

8,7

7,8

361

12,0

66,0

2

-

-

14,8

12,7

11,1

9,9

362

14,0

88,4

2

-

-

19,3

16,4

14,3

12,7

363

16,0

113,7

3

-

-

24,9

21,1

18,4

16,4

364

18,0

142,1

3

-

-

30,5

25,8

22,5

19,9

365

20,0

173,4

4

-

-

37,3

31,6

27,5

24,4

366

22,0

207,7

5

-

-

41,2

34,9

30,5

27,0

367

24,0

244,8

5

-

-

47,9

40,5

35,3

31,2

368

26,0

284,8

6

-

-

55,7

47,1

41,0

36,2

369

28,0

327,6

7

-

-

64,1

54,2

47,1

41,6

370

30,0

373,3

8

-

-

72,9

61,6

53,6

47,3

371

32,0

421,7

9

-

-

76,3

64,6

56,2

49,9

372

34,0

472,9

10

-

-

85,4

72,2

62,9

55,8

373

36,0

526,9

11

-

-

94,9

80,3

69,9

62,0

374

38,0

583,5

12

-

-

104,9

88,8

77,2

68,5

375

40,0

643,0

13

-

-

115,4

97,6

84,8

75,3

376

42,0

705,1

15

-

-

126,9

107,4

93,4

82,9

377

44,0

769,9

16

-

-

138,3

116,9

101,7

90,2

378

46,0

837,3

16

-

-

150,1

126,9

110,3

97,8

379

48,0

907,5

19

-

-

162,9

137,8

119,8

106,3

380

50,0

980,3

20

-

-

175,6

148,4

129,0

114,4

381

52,0

1055,7

22

-

-

189,3

160,1

139,2

123,5

382

54,0

1133,8

23

-

-

202,9

171,5

149,0

132,2

383

56,0

1214,4

25

-

-

217,5

183,8

159,8

141,7

384

58,0

1297,7

26

-

-

232,0

196,0

170,3

151,0

385

60,0

1383,6

28

-

-

247,4

209,0

181,6

161,1

386

С18

3,0

12,3

1

5,5

5,0

4,3

3,7

-

-

387

4,0

17,1

1

7,3

6,6

5,5

4,8

-

-

388

5,0

22,1

1

-

7,0

5,9

5,1

4,5

4,1

389

6,0

27,2

1

-

7,7

7,0

6,0

5,3

4,8

390

7,0

32,4

2

-

9,5

8,7

7,6

6,7

6,1

391

8,0

37,7

2

-

10,8

9,9

8,5

7,5

6,8

392

9,0

43,1

2

-

12,1

11,1

9,5

8,4

7,5

393

10,0

48,6

2

-

13,5

12,3

10,5

9,3

8,3

394

12,0

73,9

2

-

-

16,4

14,0

12,2

10,9

395

14,0

97,7

2

-

-

21,1

17,9

15,6

13,9

396

16,0

124,4

3

-

-

27,0

22,9

19,9

17,8

397

18,0

154,0

4

-

-

33,4

28,4

24,7

22,0

398

20,0

186,4

4

-

-

39,9

33,7

29,3

26,0

399

22,0

221,5

5

-

-

43,7

37,0

32,3

28,5

400

24,0

259,3

6

-

-

51,1

43,3

37,7

33,4

401

26,0

299,8

6

-

-

58,4

49,4

42,9

37,9

402

28,0

342,8

7

-

-

66,8

56,5

49,1

43,3

403

30,0

388,5

8

-

-

75,6

63,9

55,6

49,1

404

32,0

436,6

9

-

-

78,7

66,6

58,0

51,5

405

34,0

487,3

10

-

-

87,8

74,2

64,6

57,3

406

36,0

540,5

11

-

-

97,2

82,2

71,5

63,5

407

38,0

596,1

12

-

-

107,0

90,5

78,7

69,8

408

40,0

654,1

14

-

-

117,8

99,7

86,7

77,0

409

42,0

714,5

15

-

-

128,5

108,7

94,5

83,9

410

44,0

777,3

16

-

-

139,5

118,0

102,6

91,0

411

46,0

842,5

17

-

-

151,0

127,6

110,9

98,4

412

48,0

910,0

19

-

-

163,4

138,1

120,1

106,6

413

50,0

979,8

20

-

-

175,6

148,4

129,0

114,4

414

52,0

1052,0

21

-

-

188,1

159,0

138,1

122,5

415

54,0

1126,4

23

-

-

201,7

170,5

148,1

131,4

416

56,0

1203,1

25

-

-

215,6

182,3

158,4

140,5

417

58,0

1282,0

26

-

-

229,3

193,8

168,4

149,3

418

60,0

1363,2

28

-

-

244,0

206,2

179,2

158,9

419

С19

3,0

9,6

1

4,6

4,2

3,6

3,2

-

-

420

4,0

14,0

1

6,1

5,6

4,7

4,1

-

-

421

5,0

18,8

1

-

5,6

5,2

4,5

4,0

3,6

422

6,0

23,8

1

-

6,8

6,3

5,4

4,8

4,3

423

7,0

29,0

2

-

8,7

8,0

7,0

6,2

5,6

424

8,0

34,5

2

-

10,1

9,2

7,9

7,0

6,4

425

9,0

40,3

2

-

11,4

10,5

9,0

7,9

7,2

426

10,0

46,2

2

-

12,9

11,8

10,1

8,9

8,0

427

12,0

71,3

2

-

-

15,9

13,5

11,9

10,6

428

14,0

94,9

2

-

-

20,6

17,4

15,2

13,5

429

16,0

121,6

3

-

-

26,4

22,4

19,5

17,4

430

18,0

151,2

3

-

-

32,3

27,3

23,7

21,1

431

20,0

183,8

4

-

-

39,4

33,3

28,9

25,7

432

22,0

219,3

5

-

-

43,3

16,7

32,0

28,3

433

24,0

257,7

6

-

-

50,8

43,1

37,5

33,2

434

26,0

298,9

6

-

-

58,3

49,3

42,8

37,8

435

28,0

342,9

7

-

-

66,8

56,5

49,1

43,4

436

30,0

389,7

8

-

-

75,9

64,1

55,7

49,2

437

32,0

439,2

9

-

-

79,2

67,0

58,3

51,8

438

34,0

491,5

10

-

-

88,5

74,8

65,1

57,8

439

36,0

546,4

11

-

-

98,2

83,0

72,2

64,1

440

38,0

604,0

13

-

-

108,9

92,2

80,2

71,2

441

40,0

664,2

14

-

-

119,5

101,1

87,9

78,1

442

42,0

727,0

15

-

-

130,6

110,4

96,0

85,2

443

44,0

792,5

16

-

-

142,0

120,1

104,4

92,6

444

46,0

860,5

18

-

-

154,5

130,7

113,6

100,8

445

48,0

931,1

19

-

-

166,9

141,0

122,6

108,8

446

50,0

1004,3

21

-

-

180,2

152,4

132,5

117,5

447

52,0

1080,0

22

-

-

193,4

163,4

142,0

126,0

448

54,0

1158,3

24

-

-

207,6

175,5

152,5

135,3

449

56,0

1239,0

25

-

-

221,6

187,2

162,7

144,3

450

58,0

1322,3

27

-

-

236,6

199,9

173,8

154,1

451

60,0

1408,0

29

-

-

252,1

213,0

185,1

164,2

452

С20

3,0

11,1

1

5,1

4,6

4,0

3,5

-

-

453

4,0

15,9

1

6,8

6,2

5,2

4,5

-

-

454

5,0

21,2

1

-

6,2

5,7

4,9

4,4

4,0

455

6,0

26,7

1

-

7,6

6,9

5,9

5,2

4,7

456

7,0

32,4

2

-

9,5

8,8

7,6

6,7

6,1

457

8,0

38,4

2

-

11,0

10,1

8,7

7,7

6,9

458

9,0

44,6

2

-

12,5

11,4

9,8

8,6

7,7

459

10,0

51,0

2

-

14,1

12,8

10,9

9,6

8,6

460

12,0

78,0

2

-

-

17,2

14,6

12,8

11,4

461

14,0

103,0

3

-

-

22,8

19,4

16,9

15,1

462

16,0

131,2

3

-

-

28,3

24,0

20,9

18,6

463

18,0

162,3

4

-

-

35,1

29,7

25,9

23,0

464

20,0

196,4

4

-

-

41,8

35,4

30,7

27,3

465

22,0

233,4

5

-

-

45,8

38,8

33,8

29,9

466

24,0

273,1

6

-

-

53,6

45,4

39,5

34,9

467

26,0

315,7

7

-

-

61,9

52,4

45,6

40,3

468

28,0

360,9

8

-

-

70,7

59,8

52,0

46,0

469

30,0

408,9

9

-

-

79,9

67,6

58,8

51,9

470

32,0

459,5

10

-

-

83,1

70,4

61,3

54,4

471

34,0

512,7

11

-

-

92,6

78,4

68,2

60,6

472

36,0

568,6

12

-

-

102,4

86,7

75,4

67,0

473

38,0

626,9

13

-

-

112,7

95,4

82,9

73,6

474

40,0

687,9

14

-

-

123,5

104,4

90,8

80,5

475

42,0

751,3

15

-

-

134,6

113,8

98,9

87,7

476

44,0

817,2

17

-

-

146,7

124,1

107,9

95,7

477

46,0

885,6

18

-

-

158,7

134,2

116,6

103,4

478

48,0

956,5

20

-

-

171,7

145,1

126,2

112,0

479

50,0

1029,8

21

-

-

184,4

155,9

135,5

120,2

480

52,0

1105,4

23

-

-

198,2

167,5

145,6

129,2

481

54,0

1183,5

24

-

-

211,8

179,0

155,5

137,9

482

56,0

1263,9

26

-

-

226,3

191,3

166,2

147,5

483

58,0

1346,7

27

-

-

240,7

203,3

176,7

156,6

484

60,0

1431,9

29

-

-

256,0

216,3

187,9

166,7

485

С21

3,0

9,1

1

4,4

4,0

3,4

3,0

-

-

486

4,0

13,5

1

5,9

5,4

4,6

4,0

-

-

487

5,0

18,2

1

-

5,5

5,1

4,4

3,9

3,6

488

6,0

23,4

1

-

6,8

6,2

5,3

4,7

4,3

489

7,0

28,8

2

-

8,7

8,0

6,9

6,2

5,6

490

8,0

34,6

2

-

10,1

9,2

8,0

7,1

6,4

491

9,0

40,6

2

-

11,5

10,5

9,0

8,0

7,2

492

10,0

46,8

2

-

13,0

11,9

10,2

9,0

8,1

493

12,0

69,0

2

-

-

15,4

13,2

11,5

10,3

494

14,0

91,8

2

-

-

20,0

16,9

14,8

13,1

495

16,0

117,6

3

-

-

25,6

21,8

19,0

16,9

496

18,0

146,3

3

-

-

31,3

26,5

23,1

20,5

497

20,0

177,9

4

-

-

38,2

32,3

28,1

25,0

498

22,0

212,4

5

-

-

42,0

35,6

31,1

27,5

499

24,0

249,6

5

-

-

48,8

41,3

35,9

31,7

500

26,0

289,5

6

-

-

56,6

47,9

41,6

36,8

501

28,0

332,2

7

-

-

64,9

54,9

47,7

42,1

502

30,0

377,5

8

-

-

73,7

62,3

54,2

47,8

503

32,0

425,6

9

-

-

76,9

65,1

56,7

50,3

504

34,0

476,2

10

-

-

85,9

72,7

63,3

56,2

505

36,0

529,5

11

-

-

95,4

80,7

70,2

62,3

506

38,0

585,4

12

-

-

105,2

89,0

77,4

68,7

507

40,0

643,8

13

-

-

115,5

97,7

84,9

75,4

508

42,0

704,8

15

-

-

126,9

107,3

93,4

82,9

509

44,0

768,3

16

-

-

138,0

116,7

101,5

90,1

510

46,0

834,4

17

-

-

149,6

126,5

109,9

97,5

511

48,0

902,9

19

-

-

162,2

137,1

119,2

105,8

512

50,0

973,9

20

-

-

174,6

147,6

128,3

113,8

513

52,0

1047,4

21

-

-

187,4

158,3

137,6

122,0

514

54,0

1123,4

23

-

-

201,2

170,0

147,8

131,1

515

56,0

1201,8

24

-

-

214,8

181,5

157,7

139,8

516

58,0

1282,6

26

-

-

229,4

193,9

168,5

149,4

517

60,0

1365,9

28

-

-

244,5

206,6

179,5

159,2

518

С23

24,0

417,3

9

-

-

81,4

68,9

59,9

52,9

519

26,0

469,4

10

-

-

91,5

77,3

67,2

59,3

520

28,0

523,3

11

-

-

101,8

86,0

74,7

66,0

521

30,0

579,2

12

-

-

112,5

95,0

82,5

72,8

522

32,0

636,8

13

-

-

114,4

96,7

84,1

74,6

523

34,0

696,1

14

-

-

124,8

105,5

91,7

81,4

524

36,0

757,1

16

-

-

136,2

115,2

100,2

88,9

525

38,0

819,7

17

-

-

147,1

124,4

108,2

96,0

526

40,0

883,8

18

-

-

158,4

133,9

116,4

103,3

527

42,0

949,5

19

-

-

169,9

143,6

124,8

110,7

528

44,0

1016,6

21

-

-

182,3

154,1

133,9

118,8

529

46,0

1085,2

22

-

-

194,3

164,2

142,7

126,5

530

48,0

1155,3

24

-

-

207,1

175,0

152,1

135,0

531

50,0

1226,7

25

-

-

219,5

185,5

161,2

143,0

532

52,0

1299,4

26

-

-

232,2

196,2

170,5

151,1

533

54,0

1373,5

28

-

-

245,7

207,6

180,4

160,0

534

56,0

1448,9

29

-

-

258,9

218,7

190,0

168,4

535

58,0

1525,5

31

-

-

272,8

230,5

200,2

177,6

536

60,0

1603,4

33

-

-

286,9

242,4

210,7

186,8

537

64,0

1762,9

36

-

-

-

250,1

218,0

196,2

538

68,0

1927,1

39

-

-

-

262,2

228,1

202,5

539

72,0

2095,9

42

-

-

-

284,8

247,8

220,0

540

76,0

2269,1

46

-

-

-

308,6

268,5

238,4

541

80,0

2446,7

49

-

-

-

332,4

289,1

256,6

542

84,0

2628,5

53

-

-

-

335,5

292,1

259,6

543

88,0

2814,4

57

-

-

-

359,3

312,9

278,0

544

92,0

3004,4

61

-

-

-

383,6

334,0

296,8

545

96,0

3198,2

64

-

-

-

407,8

354,9

315,3

546

100,0

3395,8

68

-

-

-

432,9

376,9

334,8

547

С24

24,0

279,9

6

-

-

54,8

46,4

40,4

35,7

548

26,0

318,9

7

-

-

62,5

52,9

46,0

40,7

549

28,0

360,0

8

-

-

70,5

59,6

51,9

45,9

550

30,0

402,9

9

-

-

78,9

66,7

58,0

51,3

551

32,0

447,7

9

-

-

80,6

68,2

59,3

52,6

552

34,0

494,3

10

-

-

88,9

75,2

65,4

58,1

553

36,0

542,7

11

-

-

97,6

82,5

71,7

63,7

554

38,0

592,8

12

-

-

106,5

90,0

78,3

69,5

555

40,0

644,6

13

-

-

115,7

97,8

85,0

75,4

556

42,0

698,0

14

-

-

125,2

105,8

92,0

81,6

557

44,0

753,1

16

-

-

135,5

114,6

99,7

88,5

558

46,0

809,8

17

-

-

145,5

123,1

107,0

95,0

559

48,0

868,1

18

-

-

155,8

131,7

114,5

101,6

560

50,0

927,9

19

-

-

166,3

140,6

122,2

108,4

561

52,0

989,3

20

-

-

177,1

149,7

130,1

115,4

562

54,0

1052,2

21

-

-

188,2

159,0

138,1

122,5

563

56,0

1116,6

23

-

-

200,1

169,1

147,0

130,4

564

58,0

1182,5

24

-

-

211,6

178,8

155,4

137,8

565

60,0

1249,8

25

-

-

223,4

188,7

164,0

145,4

566

64,0

1388,7

28

-

-

-

189,1

164,5

146,1

567

68,0

1533,2

31

-

-

-

208,8

181,6

161,3

568

72,0

1683,2

34

-

-

-

229,1

199,3

177,0

569

76,0

1838,6

37

-

-

-

250,1

217,5

193,2

570

80,0

1999,2

40

-

-

-

271,7

236,3

209,8

571

84,0

2165,0

44

-

-

-

276,7

240,9

214,1

572

88,0

2335,9

47

-

-

-

298,2

259,6

230,7

573

92,0

2511,8

51

-

-

-

320,8

279,4

248,3

574

96,0

2692,6

54

-

-

-

343,5

299,0

265,7

575

100,0

2878,2

58

-

-

-

367,3

319,8

284,1

576

С25

6,0

9,2

1

-

3,3

3,1

2,7

2,5

2,3

577

7,0

11,3

1

-

3,8

3,5

3,1

2,8

2,6

578

8,0

13,5

1

-

4,3

4,0

3,5

3,2

2,9

579

9,0

15,8

1

-

4,9

4,5

3,9

3,5

3,2

580

10,0

18,1

1

-

5,5

5,0

4,4

3,9

3,5

581

12,0

23,1

1

-

-

5,8

5,0

4,5

4,0

582

14,0

28,4

1

-

-

6,8

5,9

5,2

4,7

583

16,0

36,3

1

-

-

8,4

7,2

6,3

5,7

584

18,0

44,9

1

-

-

10,1

8,6

7,5

6,7

585

20,0

54,3

2

-

-

12,5

10,7

9,4

8,5

586

22,0

64,4

2

-

-

13,5

11,6

10,2

9,1

587

24,0

75,4

2

-

-

15,5

13,2

11,6

10,4

588

26,0

87,0

2

-

-

17,6

15,0

13,1

11,7

589

28,0

99,5

2

-

-

19,9

16,9

14,7

13,1

590

30,0

112,6

3

-

-

22,8

19,4

17,0

15,1

591

32,0

126,5

3

-

-

23,6

20,1

17,6

15,7

592

34,0

141,1

3

-

-

26,1

22,1

19,4

17,3

593

36,0

156,4

4

-

-

29,2

24,8

21,7

19,4

594

38,0

172,3

4

-

-

31,8

27,1

23,6

21,1

595

40,0

189,0

4

-

-

34,6

29,4

25,6

22,8

596

42,0

206,3

5

-

-

38,1

32,4

28,3

25,2

597

44,0

224,4

5

-

-

41,1

34,9

30,4

27,1

598

46,0

243,0

5

-

-

44,2

37,4

32,6

29,0

599

48,0

262,4

6

-

-

48,0

40,7

35,5

31,6

600

50,0

282,4

6

-

-

51,3

43,5

37,9

33,7

601

52,0

303,0

7

-

-

55,3

46,9

40,9

36,4

602

54,0

324,3

7

-

-

58,9

49,9

43,5

38,6

603

56,0

346,2

7

-

-

62,5

52,9

46,1

40,9

604

58,0

368,8

8

-

-

66,9

56,6

49,3

43,8

605

60,0

392,0

8

-

-

70,7

59,9

52,1

46,3

606

64,0

440,3

9

-

-

-

60,6

52,8

47,0

607

68,0

491,0

10

-

-

-

67,5

58,8

52,3

608

72,0

544,2

11

-

-

-

74,6

65,0

57,8

609

76,0

599,8

12

-

-

-

82,1

71,5

63,5

610

80,0

657,8

14

-

-

-

90,4

78,8

70,1

611

84,0

718,1

15

-

-

-

92,6

80,7

71,8

612

88,0

780,8

16

-

-

-

100,4

87,5

77,8

613

92,0

845,8

17

-

-

-

108,5

94,5

84,1

614

96,0

913,1

19

-

-

-

117,4

102,4

91,1

615

100,0

982,7

20

-

-

-

126,1

109,8

97,7

616

110,0

1166,5

24

-

-

-

149,6

130,4

115,9

617

120,0

1364,2

28

-

-

-

174,8

152,3

135,4

618

С26

26,0

178,1

4

-

-

35,3

29,9

26,1

23,1

619

28,0

197,2

4

-

-

38,7

32,8

28,5

25,2

620

30,0

216,8

5

-

-

42,9

36,3

31,6

28,0

621

32,0

236,9

5

-

-

43,2

36,6

31,9

28,4

622

34,0

257,5

6

-

-

47,2

40,6

34,9

31,1

623

36,0

278,6

6

-

-

50,7

43,0

37,4

33,3

624

38,0

300,1

6

-

-

54,3

45,9

40,0

35,5

625

40,0

322,0

7

-

-

58,5

49,6

43,2

38,4

626

42,0

344,3

7

-

-

62,2

52,7

45,8

40,7

627

44,0

367,0

8

-

-

66,6

56,4

49,1

43,7

628

46,0

390,1

8

-

-

70,4

59,6

51,9

46,1

629

48,0

413,6

9

-

-

74,9

63,4

55,2

49,1

630

50,0

437,5

9

-

-

78,9

66,8

58,1

51,6

631

52,0

461,7

10

-

-

83,5

70,7

61,5

54,7

632

54,0

486,3

10

-

-

87,6

74,1

64,5

57,2

633

56,0

511,2

11

-

-

92,3

78,1

68,0

60,4

634

58,0

536,5

11

-

-

96,5

81,6

71,0

63,0

635

60,0

562,1

12

-

-

101,4

85,8

74,6

663

636

64,0

614,2

13

-

-

-

88,5

76,6

68,4

637

68,0

667,5

14

-

-

-

91,6

79,8

71,0

638

72,0

722,1

15

-

-

-

99,0

86,2

76,6

639

76,0

777,8

16

-

-

-

106,5

92,7

82,4

640

80,0

834,6

17

-

-

-

114,1

99,3

88,2

641

84,0

892,4

18

-

-

-

114,5

99,7

88,7

642

88,0

951,3

19

-

-

-

121,9

106,1

94,4

643

92,0

1011,3

21

-

-

-

129,9

113,2

100,7

644

96,0

1072,2

22

-

-

-

137,6

119,9

106,6

645

100,0

1134,0

23

-

-

-

1453

126,6

112,5

646

110,0

1292,7

26

-

-

-

165,4

144,0

128,0

647

120,0

1456,9

30

-

-

-

186,7

162,6

144,6

648

С27

26,0

86,2

2

-

-

17,5

14,9

13,0

11,6

649

28,0

100,7

2

-

-

20,1

17,1

14,9

13,2

650

30,0

116,5

3

-

-

23,5

20,0

17,5

15,6

651

32,0

133,5

3

-

-

24,8

21,1

18,4

16,5

652

34,0

151,7

3

-

-

27,8

23,6

20,6

18,4

653

36,0

171,1

4

-

-

31,6

26,9

23,5

21,0

654

38,0

191,8

4

-

-

35,1

29,8

26,0

23,1

655

40,0

213,6

5

-

-

39,3

33,4

29,1

26,0

656

42,0

236,8

5

-

-

43,2

36,6

31,9

28,4

657

44,0

261,2

6

-

-

47,8

40,6

35,4

31,5

658

46,0

286,8

6

-

-

52,1

44,1

38,4

34,2

659

48,0

313,7

7

-

-

57,1

48,4

42,4

37,5

660

50,0

341,9

7

-

-

61,8

52,3

45,6

40,5

661

52,0

371,4

8

-

-

67,3

57,0

49,6

44,1

662

54,0

402,1

8

-

-

72,4

61,3

53,3

47,3

663

56,0

434,1

9

-

-

78,3

66,3

57,7

51,2

664

58,0

467,5

10

-

-

84,5

71,5

62,2

55,8

665

60,0

502,1

10

-

-

90,2

76,3

66,3

58,9

666

64,0

575,2

12

-

-

-

79,1

68,9

61,2

667

68,0

653,6

14

-

-

-

89,9

78,4

69,7

668

72,0

737,3

15

-

-

-

100,9

87,8

78,0

669

76,0

826,2

17

-

-

-

113,0

98,4

87,5

670

80,0

920,5

19

-

-

-

125,9

109,6

97,4

671

84,0

1020,2

21

-

-

-

131,0

114,1

101,5

672

88,0

1125,3

23

-

-

-

144,3

125,7

111,8

673

92,0

1235,7

25

-

-

-

158,2

137,8

122,5

674

96,0

1351,7

27

-

-

-

172,8

150,5

133,7

675

100,0

1473,1

30

-

-

-

188,6

164,2

146,0

676

110,0

1800,7

36

-

-

-

229,9

200,2

177,9

677

120,0

2163,1

44

-

-

-

276,5

240,8

214,0

678

С28

1,5

6,5

1

3,3

3,1

2,7

2,4

-

-

679

2,0

9,2

1

4,3

3,9

3,4

3,0

-

-

680

2,5

12,1

1

5,4

4,9

4,1

3,6

-

-

681

3,0

15,0

1

6,4

5,8

4,9

4,2

-

-

682

4,0

23,7

1

9,6

8,6

7,1

6,1

-

-

683

5,0

36,2

2

-

10,3

9,4

8,1

7,2

6,2

684

6,0

51,1

2

-

14,0

12,7

10,8

9,5

8,5

685

7,0

68,5

3

-

18,7

17,0

14,5

12,8

11,4

686

8,0

88,3

3

-

23,5

21,4

18,1

15,8

14,1

687

9,0

110,4

4

-

29,4

26,7

22,7

19,8

17,7

688

10,0

134,8

4

-

35,4

32,1

27,2

23,6

21,0

689

12,0

190,5

4

-

-

40,4

34,1

29,6

26,3

Индекс

а

б

в

г

д

е



Швы стыковых соединений С12, С13, С14, С21, С23, С24

Полуавтоматическая дуговая сварка в среде двуокиси углерода легированных и высоколегированных сталей

Карта 12

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

С12

3 - 18

12,1

1

5,4

4,5

4,0

3,5

3,0

2,7

2

20 - 60

15,1

1

-

-

4,0

3,5

3,3

3,0

3

С13

18 - 28

15,1

1

-

-

4,0

3,6

3,3

3,0

4

30 - 60

22,8

1

-

-

5,3

4,6

4,1

3,8

5

64 - 100

27,3

1

2,0

-

-

4,7

4,2

3,9

6

С14

18 - 54

15,1

1

-

-

4,0

3,6

3,3

3,0

7

56 - 100

18,2

1

-

-

4,4

3,7

3,3

3,2

8

С21

3 - 10

9,0

1

4,3

3,6

3,3

2,9

2,5

2,3

9

12 - 18

12,1

1

-

-

3,6

3,2

2,9

2,7

10

20 - 130

15,1

1

-

-

3,9

3,5

3,2

3,0

11

С23

24 - 52

15,1

1

-

-

3,9

3,5

3,2

3,0

12

54 - 72

18,2

1

-

-

4,4

3,8

3,5

3,2

13

76 - 100

27,3

1

-

-

-

4,7

4,2

3,9

14

С24

24 - 52

15,1

1

-

-

4,0

3,6

3,3

3,0

15

54 - 72

18,2

1

-

-

4,4

3,8

3,5

3,2

16

76 - 100

27,3

1

-

-

-

4,7

4,2

3,9

Индекс

а

б

в

г

д

е



Швы угловых соединений У1, У2, У4, У5, У6, У7, У8, У9, У10

Полуавтоматическая дуговая сварка в среде двуокиси углерода легированных и высоколегированных сталей

Карта 13

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

У1

0,5

3,1

1

2,5

2,3

2,2

-

-

-

2

0,8

4,0

1

2,9

2,7

2,5

-

-

-

3

1,0

4,0

1

2,9

2,7

2,5

-

-

-

4

1,5

5,2

1

3,0

2,8

2,5

2,3

-

-

5

2,0

6,3

1

3,4

3,1

2,8

2,5

-

-

6

2,5

7,3

1

3,8

3,5

3,0

2,7

-

-

7

3,0

8,3

1

4,1

3,8

3,3

2,9

-

-

8

4,0

10,3

1

4,8

4,4

3,8

3,3

-

-

9

У2

1,0

3,6

1

2,7

2,5

2,4

-

-

-

10

1,5

4,7

1

2,8

2,6

2,3

2,1

-

-

11

2,0

10,6

1

5,0

4,5

3,9

3,4

-

-

12

2,5

12,4

1

5,6

5,1

4,3

3,8

-

-

13

3,0

14,0

1

6,2

5,6

4,8

4,2

-

-

14

4,0

17,1

1

7,3

6,6

5,6

4,8

-

-

15

5,0

36,8

2

-

10,7

9,8

8,5

7,5

6,8

16

6,0

42,9

2

-

12,2

11,1

9,6

8,5

7,6

17

7,0

48,7

2

-

13,6

12,4

10,7

9,4

8,4

18

8,0

54,4

2

-

15,0

13,7

11,7

10,3

9,2

19

9,0

60,0

2

-

16,4

14,9

12,7

11,1

10,0

20

10,0

89,3

3

-

24,1

21,9

18,7

16,4

14,6

21

12,0

104,9

3

-

-

23,3

19,8

17,3

15,5

22

У4

0,8

4,9

1

3,3

3,0

2,8

-

-

-

23

1,0

5,0

1

3,3

3,1

2,9

-

-

-

24

1,5

7,5

1

3,8

3,5

3,1

2,8

-

-

25

2,0

7,8

1

4,0

3,6

3,2

2,8

-

-

26

2,5

8,0

1

4,0

3,7

3,2

2,9

-

-

27

3,0

9,0

1

5,5

3,8

3,3

3,0

-

-

28

4,0

10,0

1

5,7

4,2

3,5

3,3

-

-

29

5,0

13,1

1

-

4,3

4,0

3,5

3,2

2,9

30

6,0

21,2

1

-

6,3

5,8

5,0

4,4

4,0

31

7,0

21,7

1

-

6,4

5,9

5,1

4,5

4,1

32

8,0

22,2

1

-

6,5

6,0

5,2

4,6

4,2

33

У5

0,8

1,9

1

1,9

1,8

1,8

-

-

-

34

1,0

2,0

1

2,0

1,9

1,8

-

-

-

35

1,5

3,0

1

2,2

2,1

1,9

1,8

-

-

36

2,0

3,3

1

2,3

2,2

2,0

1,8

-

-

37

2,5

3,5

1

2,4

2,2

2,0

1,9

-

-

38

3,0

6,0

1

3,3

3,0

2,7

2,4

-

-

39

4,0

6,5

1

3,5

3,1

2,8

2,5

-

-

40

5,0

7,0

1

-

3,3

2,9

2,6

2,2

2,1

41

6,0

9,8

1

-

3,5

3,3

2,9

2,6

2,5

42

7,0

10,3

1

-

3,6

3,4

3,0

2,7

2,5

43

8,0

10,8

1

-

3,7

3,5

3,1

2,8

2,6

44

9,0

15,9

1

-

5,0

4,6

4,0

3,6

3,3

45

10,0

16,4

1

-

5,1

4,7

4,1

3,7

3,4

46

12,0

17,4

1

-

-

4,7

4,1

3,7

3,4

47

У6

3,0

8,8

1

4,4

4,1

3,5

3,1

-

-

48

4,0

13,0

1

5,9

5,4

4,6

4,0

-

-

49

5,0

17,6

1

-

5,5

5,1

4,4

4,0

3,6

50

6,0

22,5

1

-

6,7

6,2

5,3

4,7

4,3

51

7,0

27,7

1

-

8,0

7,3

6,3

5,6

5,0

52

8,0

36,7

2

-

10,9

10,0

8,6

7,7

7,0

53

9,0

45,7

2

-

13,1

11,9

10,3

9,1

8,2

54

10,0

55,6

2

-

15,5

14,1

12,1

10,6

9,5

55

12,0

78,1

2

-

-

17,5

14,9

13,1

11,7

56

14,0

104,0

3

-

-

23,3

19,9

17,5

15,6

57

16,0

133,3

3

-

-

29,2

24,7

21,6

19,2

58

18,0

165,9

4

-

-

36,3

30,8

26,9

24,0

59

20,0

201,8

4

-

-

43,4

36,8

32,0

28,4

60

22,0

240,9

5

-

-

47,9

40,6

35,4

31,4

61

24,0

283,1

6

-

-

56,2

47,7

41,6

36,8

62

26,0

328,5

7

-

-

65,1

55,2

48,1

42,6

63

28,0

377,0

8

-

-

74,6

63,2

55,1

48,8

64

30,0

428,6

9

-

-

84,6

71,7

62,5

55,3

65

32,0

483,2

10

-

-

88,3

74,9

65,3

58,2

66

34,0

540,8

11

-

-

98,6

83,6

72,9

64,8

67

36,0

601,4

12

-

-

109,4

92,7

80,8

71,9

68

38,0

665,0

14

-

-

121,4

102,9

89,7

79,9

69

40,0

731,5

15

-

-

133,1

112,8

98,4

87,5

70

42,0

800,9

16

-

-

145,4

123,2

107,3

95,4

71

44,0

873,2

18

-

-

158,8

134,6

117,3

104,3

72

46,0

948,4

19

-

-

172,0

145,7

126,9

112,8

73

48,0

1026,5

21

-

-

186,4

157,9

137,6

122,4

74

50,0

1107,4

23

-

-

201,3

170,6

148,6

132,2

75

52,0

1191,1

24

-

-

215,9

182,9

159,3

141,6

76

54,0

1277,6

26

-

-

231,7

196,3

171,0

152,0

77

56,0

1366,9

28

-

-

248,0

210,1

183,0

162,7

78

58,0

1459,0

30

-

-

264,7

224,2

195,3

173,6

79

60,0

1553,9

32

-

-

281,9

238,8

208,0

184,9

80

У7

3,0

8,4

1

4,3

3,9

3,4

3,1

-

-

81

4,0

13,0

1

5,9

5,4

4,6

4,0

-

-

82

5,0

18,2

1

-

5,6

5,2

4,5

4,1

3,7

83

6,0

23,9

1

-

7,0

6,5

5,6

5,0

4,5

84

7,0

30,1

2

-

9,2

8,5

7,4

6,6

6,0

85

8,0

36,7

2

-

10,9

10,0

8,6

7,7

7,0

86

9,0

43,8

2

-

12,6

11,5

9,9

8,8

7,9

87

10,0

56,3

2

-

15,6

14,2

12,2

10,7

9,6

88

12,0

78,9

2

-

-

17,7

15,1

13,2

11,8

89

14,0

105,0

3

-

-

23,6

20,1

17,6

15,7

90

16,0

134,5

3

-

-

29,4

25,0

21,8

19,4

91

18,0

167,4

4

-

-

36,6

31,1

27,1

24,2

92

20,0

203,5

5

-

-

44,5

37,7

32,9

29,3

93

22,0

242,8

5

-

-

48,2

40,9

35,7

31,6

94

24,0

285,3

6

-

-

56,6

48,0

41,9

37,1

95

26,0

331,0

7

-

-

65,6

55,6

48,5

42,9

96

28,0

397,8

8

-

-

75,1

63,6

55,5

49,1

97

30,0

431,6

9

-

-

85,2

72,1

62,8

55,6

98

32,0

486,4

10

-

-

88,9

75,4

65,7

58,5

99

34,0

544,3

11

-

-

99,2

84,1

73,3

65,2

100

36,0

605,2

13

-

-

110,7

93,9

81,9

72,9

101

38,0

669,0

14

-

-

122,0

103,5

90,2

80,3

102

40,0

735,7

15

-

-

133,8

113,4

98,9

87,9

103

42,0

805,4

17

-

-

146,8

124,5

108,5

96,6

104

44,0

877,9

18

-

-

159,6

135,3

117,9

104,8

105

46,0

953,4

20

-

-

173,6

147,1

128,2

114,1

106

48,0

1031,6

21

-

-

187,3

158,7

138,2

122,9

107

50,0

1112,8

23

-

-

202,2

171,7

149,3

132,7

108

52,0

1196,7

24

-

-

216,9

183,7

159,9

142,2

109

54,0

1283,4

26

-

-

232,7

197,1

171,7

152,6

110

56,0

1372,9

28

-

-

249,0

210,9

183,7

163,3

111

58,0

1465,2

30

-

-

265,7

225,1

196,1

174,3

112

60,0

1560,3

32

-

-

283,0

239,7

208,8

185,6

113

У8

6,0

10,3

1

-

3,7

3,5

3,1

2,8

2,6

114

7,0

12,5

1

-

4,3

4,0

3,5

3,2

2,9

115

8,0

14,9

1

-

4,8

4,5

3,9

3,5

3,3

116

9,0

17,3

1

-

5,4

5,0

4,4

3,9

3,6

117

10,0

19,8

1

-

6,0

5,6

4,8

4,3

3,9

118

12,0

24,9

1

-

-

6,3

5,5

4,9

4,4

119

14,0

30,3

1

-

-

7,4

6,4

5,6

5,1

120

16,0

36,0

1

-

-

8,5

7,3

6,4

5,8

121

18,0

45,1

1

-

-

10,3

8,8

7,7

6,9

122

20,0

55,0

2

-

-

12,9

11,1

9,8

8,9

123

22,0

65,7

2

-

-

14,1

12,1

10,7

9,6

124

24,0

77,3

2

-

-

16,2

13,8

12,2

10,9

125

26,0

89,8

2

-

-

18,4

15,7

13,8

12,3

126

28,0

103,2

3

-

-

21,5

18,4

16,2

14,5

127

30,0

117,4

3

-

-

24,1

20,6

18,0

16,1

128

32,0

132,4

3

-

-

25,0

21,4

18,7

16,8

129

34,0

148,3

3

-

-

27,7

23,6

20,6

18,4

130

36,0

165,1

4

-

-

31,2

26,6

23,3

20,9

131

38,0

182,6

4

-

-

34,1

29,0

25,4

22,7

132

40,0

201,0

4

-

-

37,2

31,6

27,6

24,6

133

42,0

220,2

5

-

-

41,1

34,9

30,6

27,3

134

44,0

240,3

5

-

-

44,4

37,7

33,0

29,4

135

46,0

261,1

6

-

-

48,6

41,3

36,1

32,3

136

48,0

282,7

6

-

-

52,1

44,3

38,7

34,5

137

50,0

305,1

7

-

-

56,6

48,1

42,1

37,5

138

52,0

328,4

7

-

-

60,4

51,3

44,8

40,0

139

54,0

352,4

7

-

-

64,4

54,7

47,7

42,5

140

56,0

377,2

8

-

-

69,3

58,8

51,3

45,7

141

58,0

402,8

9

-

-

74,2

63,1

55,1

49,1

142

60,0

429,2

9

-

-

78,6

66,7

58,2

51,8

143

64,0

484,2

10

-

-

-

67,9

59,3

52,9

144

68,0

542,3

11

-

-

-

75,8

66,2

59,0

145

72,0

603,5

13

-

-

-

84,7

74,0

66,0

146

76,0

667,7

14

-

-

-

93,4

81,6

72,7

147

80,0

734,9

15

-

-

-

102,4

89,4

79,6

148

84,0

805,1

17

-

-

-

105,8

92,6

82,6

149

88,0

878,3

18

-

-

-

115,0

100,5

89,6

150

92,0

954,5

20

-

-

-

125,2

109,4

97,6

151

96,0

1033,5

21

-

-

-

135,0

118,0

105,2

152

100,0

1115,5

23

-

-

-

145,9,

127,5

113,7

153

У9

3,0

8,6

1

4,4

4,0

3,5

3,1

-

-

154

4,0

12,9

1

5,9

5,3

4,6

4,0

-

-

155

5,0

17,5

1

-

5,5

5,1

4,4

4,0

3,6

156

6,0

22,5

1

-

6,7

6,1

5,3

4,7

4,3

157

7,0

27,8

1

-

8,0

7,3

6,3

5,6

5,0

158

8,0

33,4

2

-

10,0

9,2

8,0

7,1

6,5

159

9,0

40,3

2

-

11,7

10,7

9,3

8,2

7,4

160

10,0

49,0

2

-

13,8

12,7

10,9

9,6

8,6

161

12,0

68,7

2

-

-

15,7

13,4

11,8

10,6

162

14,0

91,5

2

-

-

20,2

17,2

15,0

13,4

163

16,0

117,2

3

-

-

26,0

22,1

19,3

17,3

164

18,0

145,9

3

-

-

31,7

26,8

23,4

20,8

165

20,0

177,4

4

-

-

38,6

32,7

28,6

25,4

166

22,0

211,8

5

-

-

42,6

36,2

31,6

28,1

167

24,0

248,9

5

-

-

49,3

41,8

36,4

32,3

168

26,0

288,8

6

-

-

57,2

48,5

42,3

37,5

169

28,0

331,4

7

-

-

65,6

55,6

48,5

42,9

170

30,0

376,6

8

-

-

74,5

63,2

55,0

48,7

171

32,0

424,6

9

-

-

77,9

66,1

57,7

51,4

172

34,0

475,1

10

-

-

87,0

73,8

64,4

57,3

173

36,0

528,3

11

-

-

96,5

81,9

71,4

63,5

174

38,0

584,1

12

-

-

106,5

90,3

78,7

70,1

175

40,0

642,4

13

-

-

116,9

99,1

86,4

76,8

176

42,0

703,3

15

-

-

128,4

108,9

95,0

84,6

177

44,0

766,7

16

-

-

139,7

118,4

103,2

91,8

178

46,0

832,7

17

-

-

151,4

128,3

111,8

99,4

179

48,0

901,1

18

-

-

163,5

138,5

120,6

107,2

180

50,0

972,1

20

-

-

176,7

149,7

130,4

116,0

181

52,0

1045,5

21

-

-

189,6

160,6

139,9

124,3

182

54,0

1121,3

23

-

-

203,6

172,5

150,3

133,6

183

56,0

1199,6

24

-

-

217,3

184,1

160,3

142,5

184

58,0

1280,3

26

-

-

232,2

196,7

171,3

152,3

185

60,0

1363,5

28

-

-

247,4

209,6

182,6

162,3

186

У10

3,0

8,4

1

4,3

3,9

3,4

3,0

-

-

187

4,0

12,8

1

5,8

5,3

4,5

4,0

-

-

188

5,0

17,7

1

-

5,5

5,1

4,4

4,0

3,6

189

6,0

23,1

1

-

6,8

6,3

5,4

4,8

4,4

190

7,0

28,9

2

-

9,0

8,3

7,2

6,4

5,9

191

8,0

35,1

2

-

10,5

9,6

8,3

7,4

6,7

192

9,0

41,7

2

-

12,1

11,1

9,5

8,4

7,6

193

10,0

48,7

2

-

13,8

12,6

10,8

9,5

8,6

194

12,0

66,0

2

-

-

15,1

13,0

11,4

10,2

195

14,0

88,3

2

-

-

19,5

16,6

14,6

13,0

196

16,0

113,6

3

-

-

25,3

21,5

18,8

16,8

197

18,0

141,9

3

-

-

30,9

26,2

22,8

20,3

198

20,0

173,1

4

-

-

37,7

32,0

27,9

24,9

199

22,0

207,2

5

-

-

41,8

35,5

31,1

27,6

200

24,0

244,1

5

-

-

48,5

41,1

35,8

31,7

201

26,0

283,9

6

-

-

56,3

47,8

41,7

36,9

202

28,0

326,5

7

-

-

64,8

54,9

47,9

42,4

203

30,0

371,9

8

-

-

73,7

62,4

54,4

48,2

204

32,0

420,0

9

-

-

77,1

65,5

57,1

50,9

205

34,0

470,9

10

-

-

86,3

73,2

63,9

56,9

206

36,0

524,5

11

-

-

95,9

81,3

71,0

63,2

207

38,0

580,8

12

-

-

106,0

89,9

78,3

69,7

208

40,0

639,8

13

-

-

116,5

98,7

86,1

76,6

209

42,0

701,5

14

-

-

127,4

108,0

94,1

83,7

210

44,0

765,8

16

-

-

139,5

118,3

103,1

91,8

211

46,0

832,8

17

-

-

151,4

128,3

111,8

99,4

212

48,0

902,4

18

-

-

163,7

138,6

120,8

107,4

213

50,0

974,7

20

-

-

177,1

150,1

130,8

116,3

214

52,0

1049,5

21

-

-

190,3

161,1

140,4

124,8

215

54,0

1126,9

23

-

-

204,5

173,3

151,0

134,2

216

56,0

1206,9

25

-

-

219,3

185,8

161,9

143,9

217

58,0

1289,5

26

-

-

233,7

197,9

172,4

153,2

218

60,0

1374,7

28

-

-

249,3

211,1

183,9

163,5

Индекс

а

б

в

г

д

е



Швы угловых соединений У8

Полуавтоматическая дуговая сварка в среде двуокиси углерода легированных и высоколегированных сталей

Карта 14

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

У8

6,0

8,9

1

-

3,4

3,2

2,0

2,6

2,4

2

7,0

11,0

1

-

3,9

3,6

3,2

2,9

2,7

3

8,0

13,3

1

-

4,5

4,1

3,6

3,3

3,0

4

9,0

15,6

1

-

5,0

4,7

4,1

3,7

3,4

5

10,0

18,1

1

-

5,6

5,2

4,5

4,1

3,7

6

12,0

23,3

1

-

-

6,0

5,2

4,7

4,2

7

14,0

28,8

1

-

-

7,1

6,1

5,4

4,9

8

16,0

34,7

1

-

-

8,2

7,1

6,3

5,6

9

18,0

44,0

1

-

-

10,1

8,6

7,6

6,8

10

20,0

53,7

2

-

-

12,7

10,9

9,6

8,7

11

22,0

64,3

2

-

-

13,8

11,9

10,5

9,4

12

24,0

75,6

2

-

-

15,9

13,6

12,0

10,7

13

26,0

88,1

2

-

-

18,1

15,5

13,6

12,1

14

28,0

101,3

2

-

-

20,5

17,5

15,3

13,6

15

30,0

115,4

3

-

-

23,8

20,3

17,8

15,0

16

32,0

130,3

3

-

-

24,7

21,1

18,5

16,6

17

34,0

146,1

3

-

-

27,3

23,3

20,4

18,2

18

36,0

162,8

4

-

-

30,8

26,3

23,1

20,6

19

38,0

180,2

4

-

-

33,7

28,7

25,1

22,4

20

40,0

198,5

4

-

-

36,7

31,2

27,3

24,4

21

42,0

217,7

5

-

-

40,6

34,6

30,3

27,0

22

44,0

237,6

5

-

-

44,0

37,4

32,7

29,1

23

46,0

258,4

6

-

-

48,1

40,9

35,8

32,0

24

48,0

280,0

6

-

-

51,7

43,9

38,4

34,2

25

50,0

302,5

7

-

-

56,1

47,8

41,8

37,3

26

52,0

325,7

7

-

-

60,0

51,0

44,5

39,7

27

54,0

349,7

7

-

-

64,0

54,3

47,4

42,2

28

56,0

374,5

8

-

-

68,8

58,4

51,0

45,5

29

58,0

400,2

8

-

-

73,1

62,0

54,1

48,1

30

60,0

426,6

9

-

-

78,2

66,4

57,9

51,6

31

64,0

481,8

10

-

-

-

67,6

59,0

52,6

32

68,0

540,2

11

-

-

-

75,5

65,9

58,8

33

72,0

601,7

12

-

-

-

83,8

73,2

65,2

34

76,0

666,3

14

-

-

-

93,2

81,4

72,6

35

80,0

733,9

15

-

-

-

102,3

89,3

79,6

36

84,0

804,7

17

-

-

-

105,8

92,5

82,5

37

88,0

878,5

18

-

-

-

115,0

100,5

89,6

38

92,0

955,3

20

-

-

-

125,3

109,5

97,7

39

96,0

1035,2

21

-

-

-

135,2

118,1

105,3

40

108,0

1118,0

23

-

-

-

146,2

127,7

113,9

Индекс

а

б

в

г

д

е



Швы тавровых соединений Т6, Т7, Т8, Т9

Полуавтоматическая дуговая сварка в среде двуокиси углерода легированных и высоколегированных сталей

Карта 15

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

Т6

3,0

7,5

1

4,0

3,7

3,2

2,9

-

-

2

4,0

13,2

1

6,1

5,5

4,7

4,1

-

-

3

5,0

20,6

1

-

6,3

5,8

5,0

4,5

4,1

4

6,0

29,5

2

-

9,1

8,4

73

64

5,9

5

7,0

39,9

2

-

11,6

10,6

9,2

8,1

7,4

6

8,0

51,8

2

-

14,5

13,3

11,4

10,0

9,0

7

9,0

65,3

2

-

17,8

16,2

13,8

12,1

10,8

8

10,0

80,3

3

-

22,1

20,1

17,2

15,1

13,5

9

12,0

114,8

3

-

-

25,4

21,6

18,9

16,9

10

14,0

155,3

4

-

-

34,1

29,0

25,3

22,6

11

16,0

201,8

4

-

-

43,3

36,7

31,9

28,3

12

18,0

254,2

6

-

-

55,0

46,6

40,6

36,1

13

20,0

312,6

7

-

-

67,2

56,9

494

44,0

14

22,0

376,8

8

-

-

74,2

62,9

54,7

48,4

15

24,0

446,8

9

-

-

87,5

74,1

64,4

57,0

16

26,0

522,7

11

-

-

102,6

86,8

75,5

66,8

17

28,0

604,5

13

-

-

118,6

100,4

87,4

77,3

18

30,0

692,0

14

-

-

135,1

114,3

99,4

87,7

19

32,0

785,3

16

-

-

142,1

120,3

104,7

93,1

20

34,0

884,4

18

-

-

159,9

135,3

117,8

104,7

21

36,0

989,3

20

-

-

178,6

151,2

131,6

116,9

22

38,0

1099,0

22

-

-

198,3

167,8

146,0

129,7

23

40,0

1216,2

25

-

-

219,6

185,9

161,8

143,7

24

42,0

1338,2

27

-

-

241,2

204,1

177,6

157,7

25

44,0

1466,0

30

-

-

264,4

223,7

194,7

172,9

26

46,0

1599,4

32

-

-

287,9

243,5

211,0

188,1

27

48,0

1738,6

35

-

-

313,0

264,8

230,3

204,5

28

50,0

1883,4

38

-

-

339,0

286,8

249,5

221,5

29

52,0

2033,9

41

-

-

366,0

309,6

269,3

239,1

30

54,0

2190,1

44

-

-

394,0

333,2

289,8

2573

31

56,0

2351,9

47

-

-

422,8

357,6

311,0

276,0

32

58,0

2519,3

51

-

-

453,3

383,4

333,5

296,0

33

60,0

2692,4

54

-

-

484,0

409,3

356,0

316,0

34

Т7

3,0

7,5

1

4,0

3,7

3,2

2,9

-

-

35

4,0

13,2

1

6,1

5,5

4,7

4,1

-

-

36

5,0

204

1

-

63

5,8

5,0

4,5

4,1

37

6,0

29,4

2

-

9,1

8,4

73

6,5

5,9

38

7,0

39,9

2

-

11,6

10,6

9,2

8,1

7,4

39

8,0

51,8

2

-

14,5

133

11,4

10,0

9,0

40

9,0

65,4

2

-

17,8

16,2

13,8

12,1

10,8

41

10,0

80,4

3

-

22,1

20,2

17,2

15,1

13,6

42

12,0

115,1

3

-

-

25,5

21,7

19,0

16,9

43

14,0

155,8

4

-

-

34,2

29,1

25,4

22,6

44

16,0

202,6

5

-

-

44,1

37,4

32,7

29,1

45

18,0

255,5

6

-

-

55,2

46,8

40,8

36,3

46

20,0

314,3

7

-

-

67,5

57,2

49,7

44,2

47

22,0

379,0

8

-

-

74,6

63,2

55,0

48,7

48

24,0

449,7

9

-

-

88,1

74,5

64,8

57,3

49

26,0

526,4

11

-

-

1032

87,4

76,0

67,2

50

28,0

609,0

13

-

-

119,4

101,1

88,0

77,8

51

30,0

697,4

14

-

-

136,1

115,1

100,1

88,4

52

32,0

791,8

16

-

-

143,2

121,2

105,5

93,7

53

34,0

892,0

18

-

-

161,1

136,4

118,7

105,5

54

36,0

998,1

20

-

-

180,1

152,4

132,6

117,8

55

38,0

1110,1

23

-

-

200,6

169,9

147,9

131,4

56

40,0

1227,9

25

-

-

221,5

187,5

163,2

144,9

57

42,0

1351,5

27

-

-

243,4

205,9

179,1

159,1

58

44,0

1480,9

30

-

-

266,9

225,8

196,5

174,5

59

46,0

1616,2

33

-

-

291,3

246,5

214,5

190,5

60

48,0

1757,2

36

-

-

316,7

268,0

233,2

207,1

61

50,0

1904,1

39

-

-

343,1

290,3

252,6

224,3

62

52,0

1956,7

42

-

-

370,5

313,4

272,7

242,1

63

54,0

2215,1

45

-

-

398,8

337,3

293,4

260,5

64

56,0

2379,3

48

-

-

428,0

362,0

314,9

279,5

65

58,0

2549,2

51

-

-

458,3

387,5

337,0

299,2

66

60,0

2724,9

55

-

-

490,1

414,5

360,5

320,0

67

Т8

6,0

12,2

1

-

4,2

3,9

3,5

3,2

2,9

68

7,0

15,2

1

4,9

4,9

4,6

4,0

3,6

3,3

69

8,0

18,3

1

-

5,7

5,3

4,6

4,1

3,8

70

9,0

21,6

1

-

6,5

6,0

5,2

4,6

4,2

71

10,0

28,5

2

-

8,8

8,1

7,1

6,4

5,8

72

12,0

38,9

1

-

-

9,1

7,8

6,9

6,2

73

14,0

50,7

1

-

-

11,4

9,8

8,6

7,7

74

16,0

58,5

2

-

-

13,6

11,7

10,3

9,3

75

18,0

73,4

2

-

-

16,6

14,2

12,4

11,1

76

20,0

90,0

2

-

-

19,9

16,9

14,8

13,2

77

22,0

108,1

3

-

-

22,4

19,1

16,8

15,0

78

24,0

127,8

3

-

-

25,9

22,1

19,3

17,2

79

26,0

149,2

3

-

-

29,8

25,3

22,1

19,6

80

28,0

172,1

4

-

-

34,6

29,4

25,7

22,8

81

30,0

196,5

4

-

-

39,0

33,1

28,9

25,6

82

32,0

222,6

5

-

-

41,3

35,1

30,7

27,4

83

34,0

250,2

5

-

-

45,9

39,0

34,0

30,3

84

36,0

279,3

6

-

-

51,4

43,6

38,1

34,0

85

38,0

310,0

7

-

-

57,1

48,5

42,4

37,8

86

40,0

342,2

7

-

-

62,5

53,0

46,2

41,1

87

42,0

375,9

8

-

-

68,8

58,3

50,9

45,3

88

44,0

411,2

9

-

-

75,3

63,9

55,7

49,6

89

46,0

448,0

9

-

-

81,4

69,0

60,1

53,4

90

48,0

486,3

10

-

-

88,4

74,9

65,3

58,1

91

50,0

526,1

11

-

-

95,7

81,1

70,7

62,9

92

52,0

567,4

12

-

-

103,2

87,5

76,2

67,8

93

54,0

610,2

13

-

-

111,0

94,1

82,0

72,9

94

56,0

654,5

14

-

-

119,0

100,8

87,9

78,2

95

58,0

700,3

14

-

-

126,6

107,2

93,3

82,9

96

60,0

747,5

15

-

-

135,1

114,4

99,6

88,5

97

64,0

846,5

17

-

-

-

116,8

101,9

90,6

98

68,0

951,4

19

-

-

-

131,1

114,3

101,7

99

72,0

1062,2

22

-

-

-

146,8

128,0

113,9

100

76,0

1178,9

24

-

-

-

162,5

141,7

126,0

101

80,0

1301,4

26

-

-

-

179,0

156,0

138,7

102

Т9

12,0

20,9

1

-

-

5,5

4,9

4,4

4,0

103

14,0

26,1

1

-

-

6,6

5,7

5,1

4,6

104

16,0

31,7

1

-

-

7,7

6,6

5,9

5,3

105

18,0

37,6

1

-

-

8,8

7,6

6,7

6,1

106

20,0

45,7

1

-

-

10,4

8,9

7,9

7,0

107

22,0

54,4

2

-

-

12,0

10,4

9,2

8,3

108

24,0

63,9

2

-

-

13,7

11,8

10,4

9,4

109

26,0

74,0

2

-

-

15,6

13,3

11,7

10,5

110

28,0

84,9

2

-

-

17,5

15,0

13,1

11,7

111

30,0

96,4

2

-

-

19,6

16,7

14,6

13,0

112

32,0

108,5

3

-

-

21,0

18,0

15,9

14,3

113

34,0

121,4

3

-

-

23,2

19,8

17,4

15,6

114

36,0

134,8

3

-

-

25,4

21,7

19,0

17,0

115

38,0

149,0

3

-

-

27,8

23,6

20,7

18,5

116

40,0

163,7

4

-

-

30,9

26,3

23,1

20,6

117

42,0

179,1

4

-

-

33,4

28,5

24,9

22,2

118

44,0

195,1

4

-

-

36,1

30,7

26,8

23,9

119

46,0

211,8

5

-

-

39,5

33,6

29,4

26,3

120

48,0

229,0

5

-

-

42,4

36,0

31,5

28,1

121

50,0

246,9

5

-

-

45,4

38,5

33,6

29,9

122

52,0

265,4

6

-

-

49,1

41,7

36,5

32,5

123

54,0

284,5

6

-

-

52,3

44,4

38,7

34,5

124

56,0

304,2

7

-

-

56,2

47,8

41,7

37,2

125

58,0

324,5

7

-

-

59,6

50,6

44,1

39,3

126

60,0

345,4

7

-

-

63,0

53,5

46,6

41,5

127

64,0

389,0

8

-

-

-

54,4

47,5

42,3

128

68,0

434,9

9

-

-

-

60,7

53,0

47,2

129

72,0

483,2

10

-

-

-

67,3

58,8

52,4

130

76,0

533,8

11

-

-

-

74,2

64,8

57,7

131

80,0

586,6

12

-

-

-

81,4

71,0

63,3

132

84,0

641,8

13

-

-

-

83,6

73,0

65,3

133

88,0

699,2

14

-

-

-

90,9

79,3

70,7

134

92,0

758,8

16

-

-

-

99,1

86,5

77,1

135

96,0

820,6

17

-

-

-

106,9

93,3

83,2

136

100,0

884,7

18

-

-

-

114,9

100,3

89,4

Индекс

а

б

в

г

д

е



Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, У10, Т1, Т3

Полуавтоматическая дуговая сварка в среде двуокиси углерода легированных и высоколегированных сталей

Карта 16

Основной шов

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

Н1

1,0

1,4

1

1,6

1,6

1,5

-

-

-

2

1,5

2,7

1

2,0

1,9

1,7

1,6

-

-

3

Н2

2,0

4,2

1

2,5

2,3

2,1

1,9

-

-

4

У4

2,5

5,9

1

3,1

2,9

2,5

2,3

-

-

5

У5

3,0

7,8

1

3,8

3,5

3,0

2,7

-

-

6

4,0

12,1

1

5,4

4,9

4,2

3,6

-

-

7

У7

5,0

17,1

1

-

5,2

4,7

4,1

3,7

3,3

8

6,0

30,7

2

-

9,0

8,3

7,2

6,4

5,8

9

7,0

40,6

2

-

11,4

10,5

9,0

7,9

7,1

10

У10

8,0

51,7

2

-

14,1

12,9

11,0

9,7

8,6

11

9,0

64,0

2

-

17,1

15,6

13,2

11,6

10,3

12

Т1

10,0

77,5

3

-

21,0

19,1

16,3

14,2

12,7

13

12,0

107,8

3

-

-

23,6

20,0

17,5

15,6

14

Т3

14,0

142,5

3

-

-

30,5

25,8

22,4

19,9

15

16,0

181,5

4

-

-

38,8

32,8

28,5

25,3

16

18,0

224,6

5

-

-

47,9

40,4

35,1

31,2

17

20,0

266,0

5

-

-

53,9

44,4

40,2

34,8

18

22,0

314,0

6

-

-

62,0

52,0

44,6

40,2

19

24,0

364,0

7

-

-

69,5

56,8

49,8

44,2

20

26,0

418,0

8

-

-

74,8

60,9

55,1

48,1

21

28,0

475,3

9

-

-

83,8

68,6

62,4

53,4

22

30,0

535,4

10

-

-

90,3

74,7

66,7

61,0

Индекс

а

б

в

г

д

е



Швы стыковых соединений С2, С4, С7, С8, С9, С10, С12, С13, С14, С15, С16, С17, С18, С19, С21, С25

Полуавтоматическая аргонодуговая сварка легированных и высоколегированных сталей

Карта 17

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

С2

0,8

4,6

1

3,0

2,7

2,5

-

-

-

2

1,0

5,0

1

3,1

2,8

2,6

-

-

-

3

1,5

6,1

1

3,2

2,9

2,7

2,3

-

-

4

2,0

6,3

1

3,3

3,0

2,8

2,3

-

-

5

2,5

11,0

1

4,9

4,5

3,8

3,4



-

6

3,0

11,4

1

5,1

4,6

3,9

3,4

-

-

7

4,0

12,1

1

5,4

4,9

4,1

3,6,

-

-

8

5,0

18,7

1

-

5,5

5,1

4,4

3,9

3,5

9

6,0

19,7

1

-

5,8

5,3

4,6

4,1

3,7

10

С4

0,8

4,6

1

3,0

2,8

2,6

-

-

-

11

1,0

4,7

1

3,0

2,8

2,6

-

-

-

12

1,5

10,1

1

4,7

4,2

3,6

3,2

-

-

13

2,0

10,6

1

4,8

4,4

3,7

3,3

-

-

14

2,5

10,9

1

4,9

4,5

3,8

3,4

-

-

15

3,0

24,6

1

9,9

7,5

6,8

5,9

-

-

16

4,0

25,8

1

10,3

7,7

7,0

6,0

-

-

17

5,0

26,8

1

-

8,9

7,4

6,3

5,2

4,6

18

6,0

27,6

1

-

9,2

7,7

6,6

5,3

4,8

19

С7

3,0

7,2

1

3,6

3,2

2,9

2,6

-

-

20

4,0

8,5

1

4,0

3,3

3,0

2,7

-

-

21

5,0

9,5

1

-

3,5

3,1

2,8

2,5

2,3

22

6,0

10,5

1

-

3,6

3,3

2,9

2,6

2,4

23

С8

3,0

9,3

1

4,4

4,0

3,5

3,1

-

-

24

4,0

15,3

1

6,6

6,0

5,0

4,4

-

-

25

5,0

22,4

1

-

6,5

6,0

5,2

4,6

4,1

26

6,0

30,7

2

-

9,1

8,4

7,2

6,4

5,8

27

7,0

40,0

2

-

11,4

10,4

8,9

7,9

7,1

28

8,0

50,3

2

-

13,9

12,7

10,8

9,5

8,5

29

9,0

61,6

2

-

16,7

15,1

12,9

11,3

10,1

30

10,0

73,9

3

-

20,2

18,4

15,7

13,8

12,3

31

С9

3,0

11,1

1

5,1

4,6

4,0

3,5

-

-

32

4,0

16,8

1

7,2

6,5

5,4

4,7

-

-

33

5,0

23,2

1

-

6,7

6,2

5,3

4,7

4,2

34

6,0

30,2

2

-

9,0

8,3

7,2

6,4

5,8

35

7,0

42,7

2

-

12,0

11,0

9,4

8,3

7,5

36

8,0

53,2

2

-

14,6

13,3

11,4

10,0

8,9

37

9,0

64,7

2

-

17,4

15,8

13,4

11,8

10,5

38

10,0

77,0

3

-

21,0

19,1

16,3

14,3

12,8

39

С10

3,0

8,4

1

4,1

3,7

3,2

2,9

-

-

40

4,0

14,1

1

6,2

5,6

4,7

4,1

-

-

41

5,0

21,0

1

-

6,2

5,7

4,9

4,4

3,9

42

6,0

29,2

2

-

8,8

8,0

7,0

6,2

5,6

43

7,0

38,6

2

-

11,0

10,0

8,7

7,7

6,9

44

8,0

49,0

2

-

13,6

12,4

10,6

9,3

8,4

45

9,0

60,6

2

-

16,4

14,9

12,7

11,1

9,9

46

10,0

73,2

3

-

20,1

18,3

15,6

13,7

12,3

47

С12

3,0

8,3

1

4,1

3,7

3,2

2,9

-

-

48

4,0

14,0

1

6,1

5,5

4,7

4,1

-

-

49

5,0

20,9

1

-

6,2

5,6

4,9

4,3

3,9

50

6,0

29,1

2

-

8,7

8,0

7,0

6,2

5,6

51

7,0

38,4

2

-

11,0

10,1

8,7

7,7

6,9

52

8,0

48,9

2

-

13,6

12,4

10,6

9,3

8,3

53

9,0

60,5

2

-

16,4

14,9

117

11,1

9,9

54

10,0

73,2

3

-

20,1

18,3

15,6

13,7

12,3

55

С13

18,0

160,9

4

-

-

34,8

29,5

25,7

22,9

56

20,0

190,4

4

-

-

40,6

34,4

29,9

26,5

57

22,0

221,8

5

-

-

43,7

37,1

32,3

28,6

58

24,0

254,9

6

-

-

50,3

42,6

37,2

32,9

59

26,0

289,7

6

-

-

56,6

47,9

41,6

36,8

60

28,0

326,2

7

-

-

63,8

54,0

46,9

41,5

61

30,0

364,3

8

-

-

71,3

60,3

52,4

46,3

62

32,0

403,9

9

-

-

73,3

62,1

54,1

48,1

63

34,0

445,1

9

-

-

80,1

67,0

59,0

52,4

64

36,0

487,7

10

-

-

87,8

74,3

64,6

57,4

65

38,0

531,8

11

-

-

95,7

81,0

70,5

62,5

66

40,0

577,3

12

-

-

103,9

87,9

76,4

67,9

67

42,0

624,1

13

-

-

112,3

95,0

82,6

73,3

68

44,0

672,4

14

-

-

120,9

102,2

88,9

78,9

69

46,0

721,9

15

-

-

129,7

109,7

95,4

84,7

70

48,0

772,8

16

-

-

138,8

117,3

102,0

90,5

71

50,0

825,0

17

-

-

148,0

125,2

108,8

96,5

72

52,0

878,4

18

-

-

157,5

133,1

115,7

102,7

73

54,0

933,1

19

-

-

167,2

141,3

122,8

109,0

74

56,0

989,0

20

-

-

177,1

149,6

130,0

115,4

75

58,0

1046,1

21

-

-

187,2

158,1

137,4

121,9

76

60,0

1104,4

23

-

-

198,0

167,4

145,5

129,1

77

64,0

1224,6

25

-

-

-

168,0

148,5

131,3

78

68,0

1349,3

27

-

-

-

183,6

159,8

141,9

79

72,0

1478,5

30

-

-

-

201,4

175,2

155,6

80

76,0

1612,1

33

-

-

-

219,7

191,2

169,8

81

80,0

1750,0

35

-

-

-

237,9

207,0

183,7

82

84,0

1892,1

38

-

-

-

241,7

210,4

187,0

83

88,0

2038,3

41

-

-

-

260,3

226,6

201,4

84

92,0

2188,6

44

-

-

-

279,4

243,3

216,2

85

96,0

2342,8

47

-

-

-

299,6

260,3

231,3

86

100,0

2500,9

50

-

-

-

519,0

277,7

246,8

87

С14

18,0

133,2

3

-

-

28,7

24,3

21,2

18,8

88

20,0

159,0

4

-

-

34,4

29,2

25,4

22,6

89

22,0

186,7

4

-

-

36,8

31,2

27,2

24,0

90

24,0

216,1

5

-

-

42,7

36,2

31,5

27,9

91

26,0

247,2

5

-

-

48,3

40,9

35,6

31,4

92

28,0

280,0

6

-

-

54,9

46,4

40,4

35,7

93

30,0

314,4

7

-

-

61,7

52,2

45,4

40,2

94

32,0

350,4

7

-

-

63,2

53,5

46,6

41,4

95

34,0

388,0

8

-

-

70,1

59,3

51,6

45,9

96

36,0

427,2

9

-

-

77,2

65,3

56,9

50,5

97

38,0

467,8

10

-

-

84,5

71,5

62,3

55,3

98

40,0

510,0

11

-

-

92,1

78,0

67,9

60,3

99

42,0

553,6

12

-

-

100,0

84,6

73,6

65,4

100

44,0

598,6

12

-

-

107,4

90,8

79,0

70,1

101

46,0

645,0

13

-

-

115,8

97,9

85,1

75,5

102

48,0

692,9

14

-

-

124,3

105,1

91,4

81,1

103

50,0

742,1

15

-

-

133,1

112,5

97,8

86,8

104

52,0

792,7

16

-

-

142,1

120,1

104,4

92,6

105

54,0

844,6

17

-

-

151,3

127,9

111,1

98,6

106

56,0

897,8

18

-

-

160,7

135,8

118,0

104,7

107

58,0

952,4

19

-

-

170,4

144,0

125,1

111,0

108

60,0

1008,3

21

-

-

180,9

152,9

132,9

117,9

109

64,0

1123,8

23

-

-

-

153,4

133,5

118,6

110

68,0

1244,4

25

-

-

-

169,5

147,5

131,0

111

72,0

1369,9

28

-

-

-

186,8

162,5

144,4

112

76,0

1500,2

30

-

-

-

204,1

177,5

157,6

113

80,0

1635,3

33

-

-

-

222,6

193,6

171,9

114

84,0

1775,1

36

-

-

-

227,0

197,7

175,7

115

88,0

1919,5

39

-

-

-

245,4

213,7

189,9

116

92,0

2068,4

42

-

-

-

264,4

230,2

204,6

117

96,0

2221,8

45

-

-

-

283,8

247,2

219,6

118

100,0

2379,6

48

-

-

-

303,8

264,5

235,1

119

С15

8,0

13,6

1

-

4,4

4,0

3,5

3,2

2,9

120

9,0

16,5

1

-

5,1

4,7

4,1

3,6

3,3

121

10,0

19,6

1

-

5,8

5,4

4,6

4,1

3,7

122

12,0

26,5

1

-

-

6,4

5,6

4,9

4,5

123

14,0

34,2

1

-

-

8,0

6,8

6,0

5,4

124

16,0

42,7

1

-

-

9,6

8,2

7,2

6,5

125

18,0

51,8

1

-

-

11,4

9,7

8,5

7,6

126

20,0

61,7

2

-

-

14,0

11,9

10,5

9,4

127

22,0

72,2

2

-

-

14,9

12,8

11,2

10,0

128

24,0

83,4

2

-

-

17,0

14,4

12,7

11,3

129

26,0

95,1

2

-

-

19,1

16,2

14,2

12,6

130

28,0

107,5

3

-

-

21,9

18,7

16,4

14,6

131

30,0

120,5

3

-

-

24,3

20,6

18,0

16,0

132

32,0

134,1

3

-

-

24,9

21,2

18,5

16,5

133

34,0

157,5

4

-

-

29,4

25,0

21,9

19,5

134

36,0

174,9

4

-

-

32,3

27,4

24,0

21,4

135

38,0

193,2

4

-

-

35,3

30,0

26,1

23,3

136

40,0

212,3

5

-

-

39,1

33,2

29,0

25,8

137

42,0

232,2

5

-

-

42,4

35,9

31,3

27,9

138

44,0

252,9

6

-

-

46,4

39,4

34,4

30,6

139

46,0

274,4

6

-

-

50,0

42,4

36,9

32,9

140

48,0

296,7

6

-

-

53,7

45,5

39,6

35,2

141

50,0

319,8

7

-

-

58,1

49,3

42,9

38,2

142

52,0

343,7

7

-

-

62,1

52,6

45,8

40,7

143

54,0

368,3

8

-

-

66,8

56,6

49,3

43,8

144

56,0

393,8

8

-

-

71,0

60,1

52,3

46,4

145

58,0

420,0

9

-

-

76,0

64,0

56,0

49,8

146

60,0

446,9

9

-

-

80,5

68,1

59,2

52,6

147

64,0

503,2

11

-

-

-

69,5

60,6

54,0

148

68,0

562,4

12

-

-

-

77,5

67,5

60,1

149

72,0

624,7

13

-

-

-

85,8

74,7

66,4

150

76,0

689,8

14

-

-

-

94,4

82,2

73,1

151

80,0

758,0

16

-

-

-

104,0

90,6

80,5

152

84,0

829,0

17

-

-

-

106,5

92,9

82,6

153

88,0

902,9

19

-

-

-

116,3

101,4

90,2

154

92,0

979,7

20

-

-

-

125,7

109,5

97,4

155

96,0

1059,3

22

-

-

-

136,1

118,6

105,5

156

100,0

1141,8

23

-

-

-

146,2

127,3

113,2

157

С16

30,0

140,3

3

-

-

27,8

23,6

20,6

18,2

158

32,0

154,5

4

-

-

28,9

24,6

21,5

19,2

159

34,0

169,3

4

-

-

31,3

26,6

23,3

20,8

160

36,0

184,4

4

-

-

33,9

28,7

25,1

22,3

161

38,0

200,0

4

-

-

36,5

30,9

26,9

24,0

162

40,0

216,0

5

-

-

39,7

33,7

29,4

26,2

163

42,0

232,4

5

-

-

42,4

36,0

31,4

27,9

164

44,0

249,2

5

-

-

45,2

38,3

33,4

29,7

165

46,0

266,4

6

-



48,7

41,3

36,0

32,0

166

48,0

284,0

6

-

-

51,6

43,7

38,1

33,9

167

50,0

301,9

6

-

-

54,6

46,2

40,2

35,7

168

52,0

320,2

7

-

-

58,2

49,3

43,0

18,2

169

54,0

338,8

7

-

-

61,3

51,9

45,2

40,2

170

56,0

357,8

8

-

-

65,0

55,1

48,0

42,7

171

58,0

377,2

8

-

-

68,3

57,8

50,3

44,7

172

60,0

396,9

8

-

-

71,5

60,5

52,7

46,8

173

64,0

437,2

9

-

-

-

61,5

53,8

48,8

174

68,0

478,8

10

-

-

-

66,0

57,5

51,1

175

72,0

521,7

11

-

-

-

71,8

62,6

55,7

176

76,0

565,8

12

-



-

77,9

67,9

60,4

177

80,0

611,0

13

-

-

-

84,1

73,3

65,2

178

84,0

657,1

14

-

-

-

85,0

74,1

66,0

179

88,0

704,9

15

-

-

-

91,0

79,4

70,7

180

92,0

753,6

16

-

-

-

97,2

84,8

75,5

181

96,0

803,2

17

-

-

-

103,6

90,3

90,4

182

100,0

854,0

18

-

-

-

110,0

95,9

85,3

183

110,0

985,2

20

-

-

-

126,3

110,1

97,7

184

120,0

1122,6

23

-

-

-

144,0

125,4

111,5

185

С17

3,0

8,9

1

4,3

3,9

3,4

3,0

-

-

186

4,0

14,3

1

6,3

5,7

4,8

4,2

-

-

187

5,0

20,7

1

-

6,1

5,6

4,8

4,3

3,9

188

6,0

27,9

1

-

7,9

7,2

6,2

5,4

4,9

189

7,0

36,0

2

-

10,4

9,5

8,2

7,3

6,6

190

8,0

44,9

2

-

12,6

11,6

9,8

8,7

7,8

191

9,0

54,5

2

-

14,9

13,6

11,6

10,2

9,1

192

10,0

64,8

2

-

17,4

15,8

13,5

11,8

10,5

193

С18

3,0

11,0

1

5,0

4,6

3,9

3,4

-

-

194

4,0

17,0

1

7,2

6,5

5,5

4,7

-

-

195

5,0

23,9

1

-

6,9

6,3

5,4

4,8

4,3

196

6,0

31,5

2

-

9,3

8,6

7,4

6,6

6,0

197

7,0

39,9

2

-

11,4

10,4

8,9

7,9

7,1

198

8,0

48,9

2

-

13,5

12,4

10,6

9,3

8,3

199

9,0

58,5

2

-

15,9

14,5

12,3

10,8

9,7

200

10,0

68,7

3

-

19,0

17,3

14,8

13,0

11,6

201

С19

3,0

8,4

1

4,1

3,8

3,3

2,9

-

-

202

4,0

13,8

1

6,1

5,5

4,7

4,1

-

-

203

5,0

20,4

1

-

6,0

5,5

4,8

4,2

3,8

204

6,0

27,9

1

-

7,9

7,2

6,2

5,4

4,9

205

7,0

36,5

2

-

10,5

9,6

8,3

7,4

6,6

206

8,0

45,9

2

-

12,8

11,7

10,0

8,8

7,9

207

9,0

56,3

2

-

15,4

14,0

11,9

10,5

9,4

208

10,0

67,6

2

-

18,1

16,4

14,0

12,2

10,9

209

С21

3,0

8,4

1

4,1

3,7

3,2

2,9

-

-

210

4,0

13,8

1

6,1

5,5

4,7

4,0

-

-

211

5,0

20,3

1

-

6,0

5,5

4,8

4,2

3,8

212

6,0

27,8

1

-

7,8

7,2

6,1

5,4

4,9

213

7,0

36,3

2

-

10,5

9,6

8,3

7,3

6,6

214

8,0

45,7

2

-

12,8

11,7

10,0

8,8

7,9

215

9,0

56,1

2

-

15,3

13,9

11,9

10,4

9,3

216

10,0

67,3

2

-

18,0

16,4

13,9

12,2

10,9

217

С25

6,0

8,9

1

-

3,2

3,0

2,7

2,5

2,3

218

7,0

11,1

1

-

3,8

3,5

3,1

2,8

2,6

219

8,0

13,4

1

-

4,3

4,0

3,5

3,2

2,9

220

9,0

15,9

1

-

4,9

4,5

4,0

3,5

3,2

221

10,0

18,5

1

-

5,6

5,1

4,4

4,0

3,6

222

12,0

24,0

1

-

-

5,9

5,1

4,6

4,1

223

14,0

29,9

1

-

-

7,1

6,1,

5,4

4,9

224

16,0

36,1

1

-

-

8,3

7,2

6,3

5,7

225

18,0

42,7

1

-

-

9,7

8,2

7,2

6,5

226

20,0

49,7

1

-

-

11,0

9,4

8,2

7,3

227

22,0

65,4

2

-

-

13,7

11,7

10,3

9,2

228

24,0

76,4

2

-

-

15,7

13,4

11,8

10,5

229

26,0

88,2

2

-

-

17,8

15,2

13,3

11,8

230

28,0

100,7

2

-

-

20,1

17,1

14,9

13,2

231

30,0

113,9

3

-

-

23,1

19,6

17,2

15,3

232

32,0

127,8

3

-

-

23,8

20,3

17,8

15,9

233

34,0

143,4

3

-

-

26,3

22,3

19,5

17,4

234

36,0

157,7

4

-

-

29,4

25,0

21,9

19,6

235

38,0

173,7

4

-

-

32,1

27,3

23,8

21,2

236

40,0

190,3

4

-

-

34,8

29,6

25,8

23,0

237

42,0

207,7

5

-

-

38,3

32,6

28,4

25,3

238

44,0

225,6

5

-

-

41,3

35,0

30,6

27,2

239

46,0

244,3

5

-

-

44,4

37,6

32,8

29,1

240

48,0

263,6

6

-

-

48,2

40,9

35,7

31,7

241

50,0

283,5

6

-

-

51,5

43,6

38,0

33,8

242

52,0

304,1

7

-

-

55,5

47,1

41,1

36,5

243

54,0

325,3

7

-

-

59,0

50,0

43,6

38,7

244

56,0

347,1

7

-

-

62,7

53,0

46,2

41,0

245

58,0

369,5

8

-

-

67,0

56,7

49,4

43,9

246

60,0

392,6

8

-

-

70,8

59,9

52,2

46,3

247

64,0

440,5

9

-

-

-

60,6

52,8

47,0

248

68,0

490,8

10

-

-

-

67,4

58,8

52,2

249

72,0

543,6

11

-

-

-

74,5

64,9

57,7

250

76,0

598,7

12

-

-

-

82,0

71,4

63,4

251

80,0

656,1

14

-

-

-

90,2

78,6

69,9

252

84,0

715,8

15

-

-

-

92,3

80,5

71,6

253

88,0

777,7

16

-

-

-

100,0

87,2

77,6

254

92,0

842,0

17

-

-

-

108,0

94,1

83,7

255

96,0

908,4

19

-

-

-

116,9

101,9

90,6

256

100,0

977,1

20

-

-

-

125,4

109,3

97,2

257

110,0

1158,3

24

-

-

-

148,7

129,6

115,2

258

120,0

1352,9

28

-

-

-

173,5

151,2

134,4

Индекс

а

б

в

г

д

е



Швы стыковых соединений С12, С13, С14, С21

Полуавтоматическая аргонодуговая сварка легированных и высоколегированных сталей

Карта 18

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

С12

3,0

3,4

1

2,3

2,1

1,9

1,8

-

-

2

4,0

3,4

1

2,3

2,1

1,9

1,8

-

-

3

5,0

9,0

1

-

3,3

3,0

2,7

2,5

2,3

4

6,0

9,0

1

-

3,3

3,0

2,7

2,5

2,3

5

7,0

9,0

1

-

3,3

3,0

2,7

2,5

2,3

6

8,0

9,0

1

-

3,3

3,0

2,7

2,5

2,3

7

9,0

9,0

1

-

3,3

3,0

2,7

2,5

2,3

8

10,0

9,0

1

-

3,3

3,0

2,7

2,5

2,3

9

С13

18,0

15,0

1

-

-

4,0

3,5

3,2

3,0

10

20,0

15,0

1

-

-

4,0

3,5

3,2

3,0

11

22,0

15,0

1

-

-

4,0

3,5

3,2

3,0

12

24,0

15,0

1

-

-

4,0

3,5

3,2

3,0

13

26,0

15,0

1

-

-

4,0

3,5

3,2

3,0

14

28,0

15,0

1

-

-

4,0

3,5

3,2

3,0

15

30,0

22,5

1

-

-

5,1

4,5

4,1

3,7

16

32,0

22,5

1

-

-

5,1

4,5

4,1

3,7

17

34,0

22,5

1

-

-

5,1

4,5

4,1

3,7

18

36,0

22,5

1

-

-

5,1

4,5

4,1

3,7

19

38,0

22,5

1

-

-

5,1

4,5

4,1

3,7

20

40,0

22,5

1

-

-

5,1

4,5

4,1

3,7

21

42,0

22,5

1

-

-

5,1

4,5

4,1

3,7

22

44,0

22,5

1

-

-

5,1

4,5

4,1

3,7

23

46,0

22,5

1

-

-

5,1

4,5

4,1

3,7

24

48,0

22,5

1

-

-

5,1

4,5

4,1

3,7

25

50,0

22,5

1

-

-

5,1

4,5

4,1

3,7

26

52,0

22,5

1

-

-

5,1

4,5

4,1

3,7

27

54,0

22,5

1

-

-

5,1

4,5

4,1

3,7

28

56,0

22,5

1

-

-

5,1

4,5

4,1

3,7

29

58,0

22,5

1

-

-

5,1

4,5

4,1

3,7

30

60,0

22,5

1

-

-

5,1

4,5

4,1

3,7

31

64,0

27,0

1

-

-

-

4,7

4,3

3,9

32

68,0

27,0

1

-

-

-

4,7

4,3

3,9

33

72,0

27,0

1

-

-

-

4,7

4,3

3,9

34

76,0

27,0

1

-

-

-

4,7

4,3

3,9

35

80,0

27,0

1

-

-

-

4,7

4,3

3,9

36

84,0

27,0

1

-

-

-

4,7

4,3

3,9

37

88,0

27,0

1

-

-

-

4,7

4,3

3,9

38

92,0

27,0

1

-

-

-

4,7

4,3

3,9

39

96,0

27,0

1

-

-

-

4,7

4,3

3,9

40

100,0

27,0

1

-

-

-

4,7

4,3

3,9

41

С14

18,0

15,0

1

-

-

4,0

3,5

3,2

3,0

42

20,0

15,0

1

-

-

4,0

3,5

3,2

3,0

43

22,0

15,0

1

-

-

4,0

3,5

3,2

3,0

44

24,0

15,0

1

-

-

4,0

3,5

3,2

3,0

45

26,0

15,0

1

-

-

4,0

3,5

3,2

3,0

46

28,0

15,0

1

-

-

4,0

3,5

3,2

3,0

47

30,0

15,0

1

-

-

4,0

3,5

3,2

3,0

48

32,0

15,0

1

-

-

3,9

3,5

3,2

3,0

49

34,0

15,0

1

-

-

3,9

3,5

3,2

3,0

50

36,0

15,0

1

-

-

3,9

3,5

3,2

3,0

51

38,0

15,0

1

-

-

3,9

3,5

3,2

3,0

52

40,0

15,0

1

-

-

3,9

3,5

3,2

3,0

53

42,0

15,0

1

-

-

3,9

3,5

3,2

3,0

54

44,0

15,0

1

-

-

3,9

3,5

2,2

3,0

55

46,0

15,0

1

-

-

3,9

3,5

3,2

3,0

56

48,0

15,0

1

-

-

3,9

3,5

3,2

3,0

57

50,0

15,0

1

-

-

3,9

3,5

3,2

3,0

58

52,0

15,0

1

-

-

3,9

3,5

3,2

3,0

59

54,0

18,0

1

-

-

4,4

3,5

3,2

3,0

60

56,0

18,0

1

-

-

4,4

3,5

3,2

3,0

61

58,0

18,0

1

-

-

4,4

3,5

3,2

3,0

62

60,0

18,0

1

-

-

4,4

3,5

3,2

3,0

63

64,0

18,0

1

-

-

-

3,5

3,2

3,0

64

68,0

18,0

1

-

-

-

3,6

3,3

3,1

65

72,0

18,0

1

-

-

-

3,6

3,3

3,1

66

76,0

18,0

1

-

-

-

3,6

3,3

3,1

67

80,0

18,0

1

-

-

-

3,6

3,3

3,1

68

84,0

18,0

1

-

-

-

3,6

3,3

3,1

69

88,0

18,0

1

-

-

-

3,9

3,5

3,3

70

92,0

18,0

1

-

-

-

3,9

3,5

3,3

71

96,0

18,0

1

-

-

-

3,9

3,5

3,3

72

100,0

18,0

1

-

-

-

3,9

3,5

3,3

73

С21

3,0

3,4

1

2,3

2,1

1,9

1,8

-

-

74

4,0

3,4

1

2,3

2,1

1,9

1,8

-

-

75

5,0

9,0

1

-

2,3

3,0

2,7

2,5

2,3

76

6,0

9,0

1

-

3,3

3,0

2,7

2,5

2,3

77

7,0

9,0

1

-

3,3

3,0

2,7

2,5

2,3

78

8,0

9,0

1

-

3,3

3,0

2,7

2,5

2,3

79

9,0

9,0

1

-

3,3

3,0

2,7

2,5

2,3

80

10,0

9,0

1

-

3,3

3,0

2,7

2,5

2,3

Индекс

а

б

в

г

д

е



Швы тавровых соединений Т6, Т7, Т8, Т9

Полуавтоматическая аргонодуговая сварка легированных и высоколегированных сталей

Карта 19

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

Т6

3,0

7,5

1

4,0

3,7

33

2,9

-

-

2

4,0

13,3

1

6,1

5,5

4,7

4,1

-

-

3

5,0

20,6

1

-

6,3

5,8

5,0

4,5

4,1

4

6,0

29,4

2

-

9,1

8,4

73

6,5

5,9

5

7,0

39,9

2

-

11,6

10,6

93

8,1

7,4

6

8,0

51,8

2

-

14,5

133

11,4

10,0

9,0

7

9,0

65,3

2

-

17,8

163

13,8

12,1

10,8

8

10,0

80,3

3

-

22,1

20,1

17,2

15,1

13,5

9

12,0

114,9

3

-

-

25,4

21,7

18,9

16,9

10

14,0

155,4

4

-

-

34,1

29,0

25,3

22,6

11

16,0

202,0

4

-

-

43,4

36,7

31,9

28,3

12

18,0

254,5

6

-

-

55,1

46,6

40,6

36,1

13

20,0

313,0

7

-

-

67,3

57,0

49,6

44,0

14

22,0

377,4

8

-

-

74,3

62,9

54,8

48,5

15

24,0

447,6

9

-

-

87,7

74,2

64,5

57,0

16

26,0

523,8

11

-

-

102,7

86,9

75,7

66,9

17

28,0

605,7

13

-

-

118,9

100,6

87,6

77,4

18

30,0

693,6

14

-

-

135,4

114,5

99,6

87,9

19

32,0

787,2

16

-

-

142,4

120,6

104,9

933

20

34,0

886,6

18

-

-

160,2

135,6

118,1

104,9

21

36,0

991,8

20

-

-

179,0

151,5

131,9

117,1

22

38,0

1102,9

23

-

-

199,4

168,9

147,0

130,6

23

40,0

1219,6

25

-

-

2203

186,3

162,2

144,1

24

42,0

1342,1

27

-

-

241,8

204,6

178,0

158,1

25

44,0

1470,4

30

-

-

265,1

224,4

195,2

173,4

26

46,0

1604,4

33

-

-

289,4

244,9

213,1

189,2

27

48,0

1744,1

35

-

-

313,9

265,5

231,0

205,1

28

50,0

1889,6

38

-

-

340,1

287,7

2503

222,1

29

52,0

2040,7

41

-

-

367,2

310,6

260,1

239,8

30

54,0

2198,6

44

-

-

3953

334,2

290,7

258,1

31

56,0

2360,1

48

-

-

424,8

359,4

312,6

277,5

32

58,0

2528,4

51

-

-

454,8

384,7

334,6

297,0

33

60,0

2702,2

54

-

-

485,7

410,7

357,2

317,0

34

Т7

3,0

7,5

1

4,0

3,7

33

2,9

-

-

35

4,0

13,2

1

6,1

5,5

4,7

4,1

-

-

36

5,0

20,5

1

-

63

5,8

5,0

4,5

4,1

37

6,0

29,4

2

-

9,1

8,3

73

6,5

5,9

38

7,0

39,8

2

-

11,6

10,6

9,2

8,1

7,4

39

8,0

51,8

2

-

14,5

13,3

11,4

10,0

9,0

40

9,0

65,3

2

-

17,8

163

13,8

12,1

10,8

41

10,0

80,4

3

-

22,1

20,2

17,2

15,1

13,6

42

12,0

115,1

3

-

-

25,5

21,7

19,0

16,9

43

14,0

155,9

4

-

-

34,2

29,1

25,4

22,6

44

16,0

202,7

5

-

-

44,1

37,4

32,7

29,1

45

18,0

255,6

6

-

-

553

46,8

40,8

36,3

46

20,0

314,5

7

-

-

67,6

57,2

49,8

44,2

47

22,0

379,3

8

-

-

74,7

63,2

55,1

48,7

48

24,0

450,1

9

-

-

88,1

74,6

64,9

57,3

49

26,0

526,9

11

-

-

103,3

87,4

76,1

67,2

50

28,0

609,6

13

-

-

119,6

101,2

88,1

77,8

51

30,0

698,2

14

-

-

136,2

115,2

100,1

88,4

52

32,0

792,7

16

-

-

143,3

121,3

105,6

93,8

53

34,0

893,1

18

-

-

161,3

136,5

118,8

105,6

54

36,0

999,4

20

-

-

180,3

152,6

132,8

117,9

55

38,0

1111,6

23

-

-

200,9

170,1

148,0

131,5

56

40,0

1229,6

25

-

-

221,8

187,7

163,4

145,1

57

42,0

1353,4

28

-

-

244,4

206,8

180,0

159,9

58

44,0

1483,1

30

-

-

267,3

226,1

196,7

174,7

59

46,0

1618,6

33

-

-

291,7

246,9

214,8

190,7

60

48,0

1760,0

36

-

-

317,2

268,4

233,5

207,4

61

50,0

1907,1

39

-

-

343,6

290,7

253,0

224,6

62

52,0

2060,1

42

-

-

371,0

313,9

273,1

242,5

63

54,0

2218,9

45

-

-

399,4

337,9

293,9

260,9

64

56,0

2383,4

48

-

-

428,7

362,6

315,4

280,0

65

58,0

2553,7

52

-

-

459,6

388,8

338,2

300,3

66

60,0

2729,8

55

-

-

490,9

415,2

361,1

320,5

67

Т8

6,0

10,9

1

-

3,9

3,7

3,3

3,0

2,8

68

7,0

14,4

1

-

4,8

4,4

3,9

3,5

3,2

69

8,0

18,4

1

-

5,7

5,3

4,6

4,1

3,8

70

9,0

22,8

1

-

6,8

6,2

5,4

4,8

4,4

71

10,0

27,5

1

-

8,0

7,3

6,3

5,6

5,0

72

12,0

38,3

1

-

-

9,0

7,7

6,8

6,1

73

14,0

50,5

1

-

-

11,4

9,7

8,5

7,7

74

16,0

64,3

2

-

-

14,8

12,7

11,1

10,0

75

18,0

79,6

2

-

-

17,8

15,2

13,3

11,9

76

20,0

96,2

2

-

-

21,1

17,9

15,7

14,0

77

22,0

114,3

3

-

-

23,5

20,1

17,6

15,7

78

24,0

133,7

3

-

-

27,0

23,0

20,1

17,9

79

26,0

154,5

4

-

-

31,4

26,0

23,4

20,8

80

28,0

176,6

4

-

-

35,4

30,1

26,3

23,3

81

30,0

200,0

4

-

-

39,7

33,6

29,3

26,0

82

32,0

224,7

5

-

-

41,7

35,4

31,0

27,6

83

34,0

250,7

5

-

-

46,0

39,0

34,1

30,3

84

36,0

278,0

6

-

-

51,2

43,5

38,0

33,8

85

38,0

306,4

7

-

-

56,6

48,1

42,0

37,4

86

40,0

336,2

7

-

-

61,5

52,2

45,5

40,5

87

42,0

367,1

8

-

-

67,3

57,1

49,8

44,4

88

44,0

399,2

8

-

-

72,6

61,6

53,7

47,7

89

46,0

432,6

9

-

-

78,8

66,8

58,3

51,8

90

48,0

467,1

10

-

-

85,2

72,3

63,0

56,1

91

50,0

502,8

11

-

-

91,8

77,9

67,9

60,4

92

52,0

539,7

11

-

-

98,0

83,0

72,3

64,3

93

54,0

577,7

12

-

-

104,9

88,9

77,5

68,9

94

56,0

664,7

14

-

-

120,7

102,3

89,1

79,2

95

58,0

710,8

15

-

-

129,0

109,3

95,2

84,7

96

60,0

758,3

16

-

-

137,6

116,5

101,5

90,2

97

64,0

857,6

18

-

-

-

118,9

103,7

923

98

68,0

962,8

20

-

-

-

133,2

116,2

103,4

99

72,0

1073,8

22

-

-

-

148,2

129,2

115,0

100

76,0

1190,5

24

-

-

-

154,0

142,9

127,1

101

80,0

1312,9

27

-

-

-

181,1

157,8

140,4

102

Т9

12,0

19,0

1

-

-

5,1

4,5

4,1

3,7

103

14,0

25,0

1

-

-

63

5,5

4,9

4,5

104

16,0

31,7

1

-

-

7,7

6,6

5,9

53

105

18,0

39,2

1

-

-

9,2

7,9

6,9

6,2

106

20,0

47,3

1

-

-

10,8

9,2

8,1

7,2

107

22,0

56,1

2

-

-

12,3

10,6

9,4

8,5

108

24,0

65,5

2

-

-

14,0

12,0

10,6

9,5

109

26,0

75,6

2

-

-

15,9

13,6

11,9

10,7

110

28,0

86,3

2

-

-

17,8

15,2

13,3

11,9

111

30,0

97,6

2

-

-

19,8

16,9

14,8

13,2

112

32,0

109,6

3

-

-

21,2

18,2

16,0

14,4

113

34,0

122,1

3

-

-

23,3

19,9

17,5

15,7

114

36,0

135,3

3

-

-

25,5

21,7

19,0

17,0

115

38,0

149,0

3

-

-

27,8

23,6

20,7

18,5

116

40,0

163,3

4

-

-

30,8

26,3

23,0

20,6

117

42,0

178,2

4

-

-

33,3

28,3

24,8

22,2

118

44,0

193,6

4

-

-

35,8

30,5

26,6

23,8

119

46,0

209,7

5

-

-

39,2

33,8

29,2

26,1

120

48,0

226,2

5

-

-

41,9

35,6

31,2

27,8

121

50,0

243,3

5

-

-

44,8

38,0

33,2

29,6

122

52,0

261,0

6

-

-

48,4

41,1

35,9

32,1

123

54,0

279,2

6

-

-

51,4

43,6

38,1

33,9

124

56,0

298,0

6

-

-

54,5

46,2

40,3

35,9

125

58,0

317,3

7

-

-

58,4

49,6

43,3

38,6

126

60,0

337,1

7

-

-

61,7

52,3

45,6

40,6

127

64,0

378,3

8

-

-

-

53,1

46,4

41,3

128

68,0

421,6

9

-

-

-

59,1

51,6

46,0

129

72,0

466,9

10

-

-

-

65,3

57,1

50,9

130

76,0

514,3

11

-

-

-

71,8

62,7

55,9

131

80,0

593,7

12

-

-

-

82,3

71,8

63,9

132

84,0

650,5

13

-

-

-

84,6

73,9

65,8

133

88,0

709,6

15

-

-

-

92,7

81,0

72,2

134

92,0

771,1

16

-

-

-

100,5

87,8

78,2

135

96,0

835,0

17

-

-

-

108,5

94,7

84,4

136

100,0

901,2

18

-

-

-

116,8

101,9

90,8

Индекс

а

б

в

г

д

е



Швы угловых соединений У4, У5, У6, У7, У8, У9, У19

Полуавтоматическая аргонодуговая сварка легированных и высоколегированных сталей

Карта 20

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

У4

0,8

4,9

1

3,3

3,0

2,8

-

-

-

2

1,0

5,0

1

3,3

3,1

2,9

-

-

-

3

1,5

7,5

1

3,8

3,5

3,1

2,8

-

-

4

2,0

7,8

1

4,0

3,6

3,2

2,8

-

-

5

2,5

8,0

1

4,0

3,7

3,2

2,9

-

-

6

3,0

12,1

1

5,5

5,0

4,3

3,7

-

-

7

4,0

12,6

1

5,7

5,2

4,4

3,9

-

-

8

5,0

13,1

1

-

5,4

5,0

4,3

3,2

2,9

9

6,0

21,2

1

-

6,3

5,8

5,0

4,4

4,0

10

7,0

21,7

1

-

6,4

5,9

5,1

4,5

4,1

11

8,0

22,2

1

-

6,5

6,0

5,2

4,6

4,2

12

У5

0,8

1,9

1

1,9

1,8

1,8

-

-

-

13

1,0

2,0

1

2,0

1,9

1,8

-

-

-

14

1,5

3,0

1

2,2

2,1

1,9

1,8

-

-

15

2,0

3,3

1

2,3

2,2

2,0

1,8

-

-

16

2,5

3,5

1

2,4

2,2

2,0

1,9

-

-

17

3,0

5,9

1

3,3

2,6

2,5

2,3

-

-

18

4,0

6,5

1

3,5

2,8

2,7

2,4

-

-

19

5,0

7,1

1

-

3,0

2,8

2,5

2,2

2,1

20

6,0

7,6

1

-

3,1

2,8

2,5

2,3

2,1

21

7,0

8,0

1

-

3,2

2,9

2,6

2,4

2,2

22

8,0

8,4

1

-

3,2

3,0

2,6

2,4

2,3

23

9,0

15,9

1

-

5,0

4,6

4,0

3,6

3,3

24

10,0

16,4

1

-

5,1

4,7

4,1

3,7

3,4

25

12,0

17,4

1

-

-

4,7

4,1

3,7

3,4

26

У6

3,0

8,3

1

4,2

3,9

3,4

3,0

-

-

27

4,0

14,0

1

6,3

5,7

4,9

4,2

-

-

28

5,0

20,9

1

-

6,3

5,8

5,0

4,5

4,1

29

6,0

29,0

2

-

9,0

8,3

7,2

6,5

5,9

30

7,0

38,3

2

-

11,2

10,3

8,9

7,9

7,2

31

8,0

48,6

2

-

13,8

12,6

10,8

9,5

8,6

32

9,0

60,1

2

-

16,6

15,1

12,9

11,3

10,2

33

10,0

72,7

3

-

20,3

18,5

15,9

14,0

12,6

34

У7

3,0

8,3

1

4,2

3,9

3,4

3,0

-

-

35

4,0

14,0

1

6,3

5,7

4,9

4,3

-

-

36

5,0

20,9

1

-

6,3

5,8

5,0

4,5

4,1

37

6,0

29,1

2

-

9,0

8,3

7,2

6,5

5,9

38

7,0

38,4

2

-

11,3

10,3

8,9

7,9

7,2

39

8,0

48,9

2

-

13,8

12,6

10,9

9,6

8,6

40

9,0

60,5

2

-

16,7

15,2

13,0

11,4

10,2

41

10,0

73,2

3

-

20,4

18,7

16,0

14,1

12,6

42

У8

6,0

10,1

1

-

3,7

3,4

3,1

2,8

2,6

43

7,0

13,0

1

-

4,4

4,1

3,6

33

3,0

44

8,0

16,1

1

-

5,1

4,8

4,2

3,7

3,4

45

9,0

19,5

1

-

6,0

5,5

4,8

4,3

3,9

46

10,0

23,1

1

-

6,8

6,3

5,4

4,8

4,4

47

12,0

31,0

1

-

-

7,5

6,5

5,7

5,2

48

14,0

39,7

1

-

-

9,2

7,9

7,0

6,3

49

16,0

49,3

1

-

-

11,1

9,5

8,3

7,4

50

18,0

59,6

2

-

-

13,9

11,9

10,5

9,4

51

20,0

70,6

2

-

-

16,0

13,7

12,0

10,8

52

У9

3,0

10,2

1

4,9

4,5

3,9

3,4

-

-

53

4,0

16,1

1

7,0

6,4

5,4

4,7

-

-

54

5,0

22,9

1

-

6,8

6,2

5,4

4,8

4,4

55

6,0

30,6

2

-

9,4

8,6

73

6,7

6,1

56

7,0

39,1

2

-

11,4

10,5

9,1

8,0

7,3

57

8,0

48,4

2

-

13,7

123

10,7

9,5

8,5

58

9,0

58,3

2

-

16,1

14,7

12,6

11,0

9,9

59

10,0

68,9

3

-

19,4

17,7

15,2

13,4

12,0

60

12,0

92,1

2

-

-

203

17,3

15,1

13,4

61

14,0

117,6

3

-

-

26,1

22,2

19,4

17,3

62

16,0

161,0

4

-

-

353

30,0

26,2

23,4

63

18,0

201,6

4

-

-

43,4

36,7

32,0

28,4

64

20,0

246,6

5

-

-

53,0

44,9

39,0

34,7

65

У10

3,0

9,5

1

4,7

43

3,7

33

-

-

66

4,0

15,4

1

6,8

6,1

53

4,6

-

-

67

5,0

22,2

1

-

6,6

6,1

53

4,7

4,3

68

6,0

30,1

2

-

93

83

7,4

6,6

6,0

69

7,0

38,8

2

-

11,4

10,4

9,0

8,0

7,2

70

8,0

48,5

2

-

13,7

12,5

10,8

9,5

8,6

71

9,0

58,9

2

-

16,3

14,8

12,7

11,1

10,0

72

10,0

70,1

3

-

19,7

18,0

15,4

13,6

12,2

73

12,0

94,8

2

-

-

20,8

17,7

15,5

13,8

74

14,0

122,3

3

-

-

27,0

22,9

20,1

17,9

75

16,0

152,6

4

-

-

33,7

28,6

25,0

223

76

18,0

205,8

5

-

-

44,9

38,1

33,3

29,6

77

20,0

249,3

5

-

-

53,5

453

39,4

35,0

Индекс

а

б

в

г

д

е



Швы угловых соединений У8

Полуавтоматическая аргонодуговая сварка легированных и высоколегированных сталей

Карта 21

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

У8

6,0

8,8

1

-

3,4

3,2

2,8

2,6

2,4

2

7,0

11,5

1

-

4,0

3,7

3,3

3,0

2,8

3

8,0

14,5

1

-

4,8

4,4

3,9

3,5

3,2

4

9,0

17,7

1

-

5,5

5,1

4,5

4,0

3,6

5

10,0

21,2

1

-

6,4

5,9

5,1

4,5

4,1

6

12,0

29,0

1

-

-

7,1

6,1

5,5

4,9

7

14,0

37,8

1

-

-

8,8

7,6

6,7

6,0

8

16,0

47,5

1

-

-

10,8

9,2

8,1

7,2

9

18,0

58,1

1

-

-

13,6

11,6

10,3

9,3

10

20,0

69,6

1

-

-

15,8

13,5

11,9

10,7

Индекс

а

б

в

г

д

е



Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, У10, Т1, Т3

Полуавтоматическая аргонодуговая сварка легированных и высоколегированных сталей

Карта 22

Основной шов

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

Н1

1,0

1,4

1

1,7

1,6

1,5

-

-

-

2

1,5

2,7

1

2,0

1,9

1,7

1,6

-

-

3

Н2

2,0

4,2

1

2,5

2,3

2,1

1,9

-

-

4

2,5

5,9

1

3,1

2,9

2,5

2,3

-

-

5

У4

3,0

7,8

1

3,8

3,5

3,0

2,7

-

-

6

4,0

12,1

1

5,4

4,9

4,2

3,6

-

-

7

У5

5,0

17,1

1

-

5,2

4,7

4,1

3,7

3,3

8

6,0

31,1

2

-

9,1

8,4

7,2

6,4

5,8

9

7,0

40,9

2

-

11,5

10,5

9,0

8,0

7,2

10

8,0

51,9

2

-

14,2

12,9

11,0

9,7

8,7

11

У7

9,0

64,0

2

-

17,1

15,6

13,2

11,6

10,3

12

10,0

77,2

3

-

20,9

19,0

16,2

14,2

12,7

13

У10

12,0

106,8

3

-

-

23,4

19,9

17,3

15,5

14

14,0

140,6

3

-

-

30,1

25,4

22,1

19,6

15

Т1

16,0

178,3

4

-

-

38,1

32,2

23,0

24,9

16

18,0

210,9

5

-

-

46,9

39,7

34,5

30,6

17

Т3

20,0

265,2

6

-

-

56,5

47,7

41,5

36,8

18

22,0

314,3

7

-

-

61,4

52,0

45,2

39,9

19

24,0

367,0

8

-

-

71,5

60,5

52,6

46,4

20

26,0

423,0

9

-

-

82,3

69,5

60,4

53,3

21

28,0

482,8

10

-

-

93,6

79,1

68,7

60,2

22

30,0

545,9

11

-

-

105,6

89,1

77,4

60,6

Индекс

а

б

в

г

д

е



Швы стыковых соединений С2, С4, С5, С7, С8, С9, С10, С12, С15, С17, С18, С19, С21, С25

Полуавтоматическая аргонодуговая сварка алюминия и алюминиевых сплавов

Карта 23

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

С2

4,0

16,0

1

4,2

3,1

2,9

2,4

-

-

2

5,0

17,1

1

-

3,2

3,0

2,6

2,4

2,2

3

6,0

18,2

1

-

3,3

3,0

2,7

2,4

2,3

4

7,0

35,3

2

-

5,9

5,5

4,8

4,4

4,0

5

8,0

38,3

2

-

6,3

5,8

5,1

4,6

4,2

6

9,0

41,2

2

-

6,7

6,2

5,4

4,8

4,4

7

10,0

43,9

2

-

7,0

6,5

5,6

5,0

4,6

8

12,0

49,1

2

-

-

6,6

5,8

5,2

4,7

9

С4

3,0

25,8

2

6,3

5,8

5,0

4,4

-

-

10

4,0

27,9

2

6,7

6,1

5,2

4,6

-

-

11

5,0

29,6

2

-

5,2

4,9

4,3

3,9

3,6

12

6,0

31,1

2

-

5,4

5,0

4,4

4,0

3,7

13

7,0

32,4

2

-

5,6

5,2

4,6

4,1

3,8

14

8,0

33,6

2

-

5,7

5,3

4,7

4,2

3,9

15

9,0

34,7

2

-

5,9

5,4

4,8

4,3

4,0

16

10,0

35,7

2

-

6,0

5,5

4,9

4,4

4,0

17

12,0

49,5

2

-

-

6,7

5,8

5,2

4,8

18

С5

3,0

24,2

2

6,0

5,5

4,7

4,2

-

-

19

4,0

27,4

2

6,6

5,6

4,8

4,3

-

-

20

5,0

30,2

2

-

5,7

4,9

4,4

3,9

3,6

21

6,0

32,7

2

-

5,8

5,2

4,6

4,1

3,8

22

7,0

35,0

2

-

5,9

5,5

4,8

4,3

4,0

23

8,0

37,1

2

-

6,2

5,7

5,0

4,5

4,1

24

9,0

39,0

2

-

6,4

5,9

5,2

4,7

4,3

25

10,0

40,8

2

-

6,6

6,1

5,4

4,8

4,4

26

12,0

48,0

2

-

-

6,5

5,7

5,1

4,7

27

С7

4,0

9,2

1

2,9

2,2

2,0

1,7

-

-

28

5,0

10,3

1

-

2,3

2,1

1,9

1,8

1,7

29

6,0

10,6

1

-

2,3

2,2

2,0

1,8

1,7

30

7,0

23,0

1

-

3,9

3,6

3,1

2,8

2,6

31

8,0

23,2

1

-

3,9

3,6

3,2

2,8

2,6

32

С8

6,0

31,8

2

-

5,6

5,2

4,6

4,2

3,9

33

7,0

40,2

2

-

6,7

6,2

5,4

4,9

4,5

34

8,0

49,2

2

-

7,8

7,2

6,3

5,6

5,1

35

9,0

58,8

3

-

9,6

8,9

7,8

7,0

6,4

36

10,0

74,4

3

-

11,6

10,6

9,2

8,2

7,5

37

12,0

99,7

3

-

-

12,5

10,8

9,6

8,7

38

14,0

185,9

5

-

-

22,5

19,3

17,1

15,4

39

16,0

236,2

6

-

-

28,2

24,2

21,3

19,2

40

18,0

291,8

8

-

-

35,1

30,1

26,6

23,9

41

20,0

352,6

9

-

-

41,9

35,9

31,6

28,4

42

С9

6,0

31,8

2

-

5,6

5,2

4,6

4,2

3,9

43

7,0

40,2

2

-

6,7

6,2

5,4

4,9

4,5

44

8,0

49,2

2

-

7,8

7,2

6,3

5,6

5,1

45

9,0

58,8

3

-

9,6

8,9

7,8

7,0

6,4

46

10,0

73,6

3

-

11,5

10,5

9,2

8,2

7,4

47

12,0

101,7

3

-

-

12,7

11,0

9,8

8,6

48

14,0

133,0

4

-

-

16,6

14,3

12,7

11,5

49

16,0

235,3

6

-

-

28,1

24,1

21,3

19,1

50

18,0

291,7

8

-

-

35,1

30,1

26,6

23,9

51

20,0

353,6

9

-

-

42,0

36,0

31,7

28,4

52

С10

6,0

47,7

2

-

7,6

7,0

6,1

5,5

5,0

53

7,0

58,6

3

-

9,6

8,9

7,7

7,0

6,4

54

8,0

70,2

3

-

11,0

10,2

8,8

7,9

7,2

55

9,0

82,2

3

-

12,5

11,5

10,0

8,9

8,0

56

10,0

94,7

4

-

14,7

13,5

11,7

10,5

9,5

57

12,0

121,1

4

-

-

15,3

13,2

11,8

10,7

58

14,0

148,9

4

-

-

18,2

15,6

13,8

12,4

59

16,0

252,1

7

-

-

30,5

26,1

23,1

20,8

60

18,0

312,4

8

-

-

37,2

31,9

28,1

25,2

61

20,0

378,4

10

-

-

45,1

38,7

34,0

30,6

62

С12

6,0

30,4

2

-

5,5

5,1

4,5

4,1

3,8

63

7,0

36,1

2

-

6,2

5,7

5,0

4,6

4,2

64

8,0

41,8

2

-

6,9

6,4

5,6

5,0

4,6

65

9,0

61,2

3

-

9,9

9,1

8,0

7,2

6,5

66

10,0

70,8

3

-

11,1

10,2

8,9

7,9

7,2

67

12,0

91,0

3

-

-

11,6

10,1

9,0

8,2

68

14,0

167,7

5

-

-

20,6

17,8

15,7

14,2

69

16,0

217,1

6

-

-

26,3

22,6

19,9

18,0

70

18,0

272,5

7

-

-

32,5

27,9

24,6

22,1

71

20,0

334,1

9

-

-

40,0

34,3

30,2

27,2

72

С15

12,0

55,8

2

-

-

7,5

6,5

5,8

5,3

73

14,0

72,1

2

-

-

9,1

7,9

7,0

6,4

74

16,0

90,1

3

-

-

11,6

10,0

8,9

8,1

75

18,0

109,7

3

-

-

13,6

11,7

10,4

9,4

76

20,0

130,8

4

-

-

16,3

14,1

12,5

11,3

77

22,0

153,4

4

-

-

17,4

15,0

13,3

11,9

78

24,0

177,4

5

-

-

20,2

17,4

15,5

13,9

79

26,0

202,8

6

-

-

23,1

20,0

17,7

16,0

80

28,0

229,5

6

-

-

25,6

22,1

19,5

17,5

81

30,0

269,8

7

-

-

30,0

25,8

22,8

20,4

82

32,0

300,3

8

-

-

31,3

27,0

23,9

21,6

83

34,0

332,1

9

-

-

34,6

29,8

26,4

23,9

84

35,0

348,5

9

-

-

36,0

31,0

27,5

24,8

85

С17

10,0

87,5

4

-

13,8

12,7

11,1

9,9

9,0

86

12,0

120,1

4

-

-

15,2

13,2

11,7

10,6

87

14,0

157,0

4

-

-

19,0

16,3

14,4

13,0

88

16,0

197,9

5

-

-

23,7

20,4

18,0

16,2

89

18,0

242,9

7

-

-

29,5

25,4

22,4

20,2

90

20,0

291,6

8

-

-

35,1

30,1

26,6

23,9

91

22,0

344,1

9

-

-

38,1

32,7

28,9

25,9

92

24,0

400,2

11

-

-

44,5

38,3

33,8

30,3

93

26,0

459,9

12

-

-

50,6

43,5

38,4

34,4

94

28,0

575,6

15

-

-

63,2

54,2

47,8

42,9

95

30,0

657,7

17

-

-

72,0

61,8

54,5

48,8

96

С18

10,0

86,5

4

-

13,7

12,6

11,0

9,8

8,9

97

12,0

119,3

4

-

-

15,1

13,1

11,6

10,5

98

14,0

156,4

4

-

-

18,9

16,2

14,3

12,9

99

16,0

197,9

5

-

-

23,7

20,4

18,0

16,2

100

18,0

243,4

7

-

-

29,6

25,4

22,4

20,2

101

20,0

293,0

8

-

-

35,2

30,2

26,6

24,0

102

22,0

346,5

9

-

-

38,3

32,9

29,1

26,1

103

24,0

403,8

11

-

-

44,8

38,5

34,0

30,5

104

26,0

464,8

12

-

-

51,1

43,9

38,7

34,7

105

28,0

529,6

14

-

-

58,3

50,1

44,2

39,6

106

30,0

597,9

15

-

-

65,3

56,0

49,3

44,1

107

С19

10,0

97,5

4

-

15,0

13,8

12,0

10,7

9,7

108

12,0

134,8

4

-

-

16,7

14,4

12,8

11,5

109

14,0

177,3

5

-

-

21,6

18,6

16,4

14,8

110

16,0

224,7

6

-

-

27,1

23,2

20,5

18,5

111

18,0

277,0

7

-

-

33,0

28,3

24,9

22,4

112

20,0

334,1

9

-

-

40,0

34,3

30,2

27,2

113

22,0

395,7

10

-

-

43,5

37,3

32,9

29,5

114

24,0

461,8

12

-

-

50,8

43,6

38,5

34,5

115

26,0

532,4

14

-

-

58,6

50,3

44,4

39,8

116

28,0

607,3

16

-

-

66,7

57,3

50,5

45,3

117

30,0

686,4

18

-

-

75,3

64,6

57,0

51,0

118

С21

10,0

67,5

3

-

10,7

9,9

8,6

7,7

7,0

119

12,0

96,3

3

-

-

12,2

10,5

9,4

8,5

120

14,0

130,0

4

-

-

16,2

14,0

12,4

11,2

121

16,0

168,6

5

-

-

20,7

17,9

15,8

14,3

122

18,0

212,0

6

-

-

25,8

22,2

19,6

17,6

123

20,0

260,2

7

-

-

31,3

26,8

23,7

21,3

124

22,0

313,3

8

-

-

34,6

29,7

26,3

23,6

125

24,0

371,1

10

-

-

41,2

35,4

31,3

28,1

126

26,0

433,7

11

-

-

47,6

40,8

36,0

32,3

127

28,0

541,2

14

-

-

59,4

51,0

45,0

40,3

128

30,0

610,5

16

-

-

67,0

57,5

50,7

45,5

129

С25

12,0

51,9

2

-

-

7,1

6,2

5,6

5,1

130

14,0

60,6

2

-

-

8,0

6,9

6,2

5,6

131

16,0

69,3

2

-

-

8,8

7,7

6,8

6,2

132

18,0

77,9

2

-

-

9,7

8,4

7,4

6,7

133

20,0

86,6

3

-

-

11,2

9,7

8,7

7,9

134

22,0

95,3

3

-

-

11,4

9,9

8,8

8,0

135

24,0

133,4

4

-

-

15,5

13,4

11,9

10,8

136

26,0

149,8

4

-

-

17,0

14,7

13,0

11,7

137

28,0

166,8

5

-

-

19,2

16,6

14,7

13,3

138

30,0

184,3

5

-

-

20,8

18,0

15,9

14,3

Индекс

а

б

в

г

д

е



Швы стыковых соединений С12, С21

Полуавтоматическая аргонодуговая сварка алюминия и алюминиевых сплавов

Карта 24

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

С12

6 - 12

15,0

1

-

2,9

2,8

2,5

2,3

2,1

2

14 - 20

19,5

1

-

-

3,2

2,8

2,6

2,4

3

С21

10 - 30

22,8

1

-

3,9

3,5

3,1

2,8

2,6

Индекс

а

б

в

г

д

е



Швы угловых соединений У4, У5, У6, У7, У8, У9

Полуавтоматическая аргонодуговая сварка алюминия и алюминиевых сплавов

Карта 25

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

У4

5,0

26,0

2

-

5,0

4,7

4,2

3,8

3,6

2

6,0

27,4

2

-

5,2

4,8

4,3

4,0

3,7

3

7,0

28,6

2

-

5,4

5,0

4,4

4,1

3,8

4

8,0

29,7

2

-

5,5

5,1

4,5

4,2

3,8

5

9,0

30,7

2

-

5,6

5,2

4,6

4,3

3,9

6

10,0

31,7

2

-

5,7

5,3

4,7

4,5

4,0

7

12,0

45,0

2

-

-

6,5

5,7

5,1

4,7

8

У5

5,0

23,0

1

-

4,0

3,7

3,3

3,0

2,7

9

6,0

24,3

2

-

4,8

4,5

4,0

3,7

3,4

10

7,0

25,6

2

-

5,0

4,6

4,2

3,8

3,5

11

8,0

26,7

2

-

5,1

4,8

4,3

3,9

3,6

12

9,0

27,7

2

-

5,2

4,9

4,4

4,0

3,7

13

10,0

28,6

2

-

5,4

5,0

4,5

4,1

3,8

14

12,0

42,0

2

-

-

6,2

5,4

4,9

4,5

15

У6

4,0

91,6

4

20,4

15,0

14,0

12,0

-

-

16

5,0

96,8

4

-

15,5

14,3

12,4

11,1

10,2

17

6,0

101,1

4

-

16,0

14,8

12,9

11,5

10,5

18

7,0

105,2

4

-

16,5

15,2

13,2

11,8

10,7

19

8,0

108,7

4

-

17,0

15,6

13,6

12,1

11,0

20

9,0

111,9

4

-

17,4

16,0

13,9

12,3

11,2

21

10,0

114,8

5

-

18,0

17,0

14,8

13,3

12,1

22

12,0

120,1

6

-

18,4

23,7

22,2

21,1

19,1

23

14,0

240,0

7

-

-

30,2

26,1

23,1

20,9

24

16,0

261,5

7

-

-

32,3

27,8

24,6

22,2

25

18,0

281,3

8

-

-

35,0

30,2

26,8

24,2

26

20,0

300,2

8

-

-

36,9

31,8

28,2

25,4

27

У7

4,0

24,4

2

6,5

6,0

5,2

4,7

-

-

28

5,0

34,1

2

-

6,2

5,8

5,1

4,7

4,3

29

6,0

44,8

2

-

7,5

7,0

6,1

5,5

5,1

30

7,0

56,4

3

-

9,7

9,0

7,9

7,2

6,6

31

8,0

68,8

3

-

11,3

10,4

9,1

8,2

7,5

32

9,0

102,4

4

-

16,2

14,9

13,0

11,6

10,5

33

10,0

126,7

5

-

19,9

18,3

16,0

14,2

13,0

34

12,0

183,4

5

-

-

22,9

19,8

17,5

15,9

35

14,0

250,6

7

-

-

31,2

26,9

23,8

21,5

36

16,0

328,4

9

-

-

40,5

34,9

30,9

27,9

37

18,0

416,8

11

-

-

51,0

43,8

38,8

35,0

38

20,0

516,0

13

-

-

62,5

53,7

47,4

42,7

39

У8

12,0

56,1

2

-

-

7,8

6,8

6,1

5,6

40

14,0

71,9

2

-

-

9,4

8,2

7,3

6,6

41

16,0

89,0

3

-

-

11,8

10,3

9,2

8,4

42

18,0

107,4

3

-

-

13,7

11,9

10,6

9,6

43

20,0

127,1

4

-

-

16,4

14,3

12,7

11,6

44

22,0

148,1

4

-

-

17,4

15,1

13,5

12,2

45

24,0

170,2

5

-

-

20,2

17,5

15,6

14,2

46

26,0

193,4

5

-

-

22,3

19,3

17,2

15,5

47

28,0

217,8

6

-

-

25,3

21,9

19,5

17,6

48

30,0

243,2

7

-

-

28,4

24,6

21,9

19,8

49

32,0

269,6

7

-

-

28,9

25,1

22,3

20,3

50

34,0

297,1

8

-

-

32,0

27,7

24,7

22,4

51

35,0

311,2

8

-

-

33,2

28,8

25,6

23,2

52

У9

12,0

147,0

4

-

-

18,5

16,8

14,2

12,8

53

14,0

192,3

5

-

-

23,8

20,5

18,2

16,4

54

16,0

242,6

7

-

-

30,3

26,2

23,3

21,0

55

18,0

297,8

8

-

-

36,7

31,6

28,0

25,3

56

20,0

357,7

9

-

-

43,5

37,4

33,1

29,8

57

22,0

422,3

11

-

-

47,9

41,3

36,6

33,0

58

24,0

491,3

13

-

-

55,7

48,1

42,6

38,4

59

26,0

564,7

15

-

-

64,0

55,2

48,9

44,0

60

28,0

642,4

17

-

-

72,6

62,6

55,5

49,9

61

30,0

724,4

19

-

-

81,7

70,4

62,4

56,1

Индекс

а

б

в

г

д

е



Швы угловых соединений У8

Полуавтоматическая аргонодуговая сварка алюминия и алюминиевых сплавов

Карта 26

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

У8

12,0

91,1

3

-

-

12,1

10,5

9,4

8,6

2

14,0

110,2

3

-

-

14,0

12,1

10,8

9,8

3

16,0

129,9

4

-

-

16,7

14,5

12,9

11,7

4

18,0

150,3

4

-

-

18,8

16,2

14,4

13,0

5

20,0

171,1

5

-

-

21,6

18,7

16,6

15,1

6

22,0

192,5

5

-

-

22,2

19,3

17,1

15,5

7

24,0

2143

6

-

-

25,0

21,7

19,3

17,4

8

26,0

336,8

9

-

-

38,5

33,3

29,5

26,6

9

28,0

373,3

10

-

-

42,6

36,8

32,7

29,4

10

30,0

410,7

11

-

-

46,8

40,4

35,9

32,3

11

32,0

449,2

12

-

-

47,9

41,4

36,8

33,4

12

34,0

488,6

13

-

-

51,9

45,0

40,0

36,2

13

35,0

508,6

13

-

-

53,7

46,4

41,2

37,3

Индекс

а

б

в

г

д

е



Швы тавровых соединений Т6, Т7, Т8

Полуавтоматическая аргонодуговая сварка алюминия и алюминиевых сплавов

Карта 27

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

Т6

4,0

35,1

2

8,8

7,0

6,1

5,0

-

-

2

5,0

42,8

2

-

7,3

6,7

5,9

5,4

4,9

3

6,0

48,5

2

-

8,0

7,4

6,5

5,8

5,3

4

7,0

54,0

3

-

9,3

8,6

7,6

6,9

6,4

5

8,0

64,1

3

-

10,6

9,8

8,6

7,7

7,1

6

9,0

80,4

3

-

12,6

11,6

10,1

9,0

8,2

7

10,0

98,6

4

-

15,6

14,3

12,5

11,1

10,2

8

12,0

140,1

4

-

-

17,7

15,3

13,6

12,3

9

14,0

188,6

5

-

-

23,3

20,0

17,7

16,0

10

16,0

197,0

5

-

-

24,1

20,8

18,4

16,6

11

18,0

249,2

7

-

-

30,7

26,5

23,5

21,2

12

20,0

307,6

8

-

-

37,4

32,1

28,4

25,6

13

Т7

4,0

45,3

2

10,9

7,3

7,5

6,0

-

-

14

5,0

52,4

2

-

8,5

7,8

6,8

6,1

5,6

15

6,0

56,1

3

-

9,6

8,9

7,8

7,1

6,5

16

7,0

71,5

3

-

11,5

10,6

9,3

8,3

7,6

17

8,0

86,8

4

-

14,1

13,0

11,4

10,2

9,3

18

9,0

103,0

4

-

16,1

14,8

12,9

11,5

10,5

19

10,0

120,0

5

-

18,9

17,4

15,1

13,5

12,3

20

12,0

156,4

4

-

-

19,3

16,7

14,8

13,3

21

14,0

195,7

5

-

-

24,0

20,6

18,3

16,5

22

16,0

237,6

6

-

-

28,9

24,9

22,0

19,8

23

18,0

245,4

7

-

-

30,4

26,2

23,2

20,9

24

20,0

361,5

10

-

-

44,2

38,0

33,6

30,3

25

Т8

12,0

73,9

2

-

-

9,6

8,3

7,4

6,8

26

14,0

92,0

3

-

-

12,1

10,5

9,4

8,6

27

16,0

111,2

3

-

-

14,0

12,2

10,8

9,8

28

18,0

131,3

4

-

-

16,8

14,5

12,9

11,7

29

20,0

152,5

4

-

-

18,9

16,3

14,5

13,1

30

22,0

174,6

5

-

-

20,4

17,7

15,7

14,2

31

24,0

197,5

5

-

-

22,5

19,5

17,3

15,6

32

26,0

221,2

6

-

-

25,4

22,0

19,5

17,6

33

28,0

245,7

7

-

-

28,3

24,5

21,8

19,7

34

30,0

270,9

7

-

-

30,7

26,5

23,5

21,1

35

32,0

296,9

8

-

-

31,7

27,4

24,4

22,1

36

34,0

323,5

9

-

-

34,6

30,0

26,7

24,2

37

35,0

337,1

9

-

-

35,8

31,0

27,5

24,9

Индекс

а

б

в

г

д

е



Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, Т1, Т3

Полуавтоматическая аргонодуговая сварка алюминия и алюминиевых сплавов

Карта 28

Основной шов

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

Н1

4,0

13,4

1

3,5

3,2

2,8

2,5

-

-

2

Н2

5,0

20,0

1

-

3,5

3,3

2,9

2,6

2,4

3

У4

6,0

27,7

2

-

5,0

4,7

4,2

3,8

3,5

4

7,0

36,4

2

-

6,1

5,7

5,0

4,5

4,1

5

У5

8,0

46,2

2

-

7,4

6,8

5,9

5,3

4,8

6

9,0

57,1

3

-

9,3

8,6

7,5

6,7

6,1

7

У7

10,0

68,8

3

-

10,8

9,9

8,6

7,7

7,0

8

12,0

95,3

3

-

-

12,0

10,3

9,2

8,3

9

Т1

14,0

125,4

4

-

-

15,6

13,5

11,9

10,8

10

Т3

16,0

159,1

5

-

-

19,6

16,9

15,0

13,5

11

18,0

196,3

5

-

-

23,4

20,1

17,7

15,9

12

20,0

236,9

6

-

-

28,1

24,1

21,2

19,0

Индекс

а

б

в

г

д

е



Швы стыковых соединений С2, С5, С18, С19, С55, С57, С58, С60

Полуавтоматическая аргонодуговая сварка стыков труб из меди и медно-никелевых сплавов

Карта 29

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

С2

2,0

4,7

1

3,4

3,1

2,9

2,7

-

-

2

2,5

10,2

1

5,5

5,0

4,7

4,0

3,7

-

3

3,0

11,1

1

5,8

5,3

5,0

4,3

3,9

-

4

4,0

21,7

2

-

-

8,8

7,3

7,0

6,2

5

5,0

24,3

2

-

-

9,1

7,6

7,2

6,4

6

С5

2,0

5,6

1

3,8

3,5

3,3

3,0

-

-

7

2,5

13,7

1

6,9

6,3

5,9

5,0

4,6

-

8

3,0

15,0

1

7,5

6,8

6,3

5,4

4,9

-

9

4,0

27,1

2

-

-

10,6

8,7

8,3

7,2

10

5,0

30,6

2

-

-

11,0

9,1

8,6

7,6

11

С18

4,0

31,8

2

-

-

12,2

10,0

9,5

8,3

12

5,0

39,6

2

-

-

13,8

11,4

10,8

9,5

13

6,0

62,1

3

-

-

20,1

16,6

15,8

13,9

14

7,0

79,7

4

-

-

24,4

20,3

18,6

16,6

15

8,0

99,0

5

-

-

30,1

25,1

22,9

20,5

16

9,0

119,8

5

-

-

33,0

28,2

24,8

22,4

17

10,0

142,1

6

-

-

39,0

33,4

29,4

26,4

18

12,0

191,0

6

-

-

47,5

39,6

35,1

29,9

19

14,0

218,9

7

-

-

54,5

45,3

40,2

34,2

20

15,0

239,2

7

-

-

59,0

49,0

43,4

36,9

21

С19

4,0

31,8

2

-

-

12,2

10,0

9,5

8,3

22

5,0

39,6

2

-

-

13,8

11,4

10,8

9,5

23

6,0

67,5

3

-

-

21,6

17,8

16,9

14,9

24

7,0

84,5

4

-

-

25,5

21,4

19,5

17,4

25

8,0

102,7

5

-

-

31,0

25,9

23,6

21,1

26

9,0

121,9

6

-

-

34,2

29,3

25,9

23,4

27

10,0

142,2

6

-

-

39,0

33,4

29,4

26,4

28

12,0

185,5

6

-

-

46,3

38,6

34,2

29,1

29

14,0

232,3

7

-

-

57,5

47,8

42,3

36,0

30

15,0

256,9

8

-

-

63,7

52,9

46,9

39,9

31

С55

4,0

31,2

2

-

-

12,0

9,9

9,4

8,2

32

5,0

37,8

2

-

-

13,3

11,0

10,4

9,2

33

6,0

64,0

3

-

-

20,8

17,1

16,2

14,3

34

7,0

80,2

4

-

-

24,5

20,4

18,7

16,7

35

8,0

97,4

5

-

-

29,7

24,8

22,6

20,2

36

9,0

115,6

5

-

-

31,9

27,4

24,1

21,7

37

10,0

134,9

6

-

-

37,3

31,9

28,1

25,3

38

12,0

175,9

6

-

-

44,2

36,8

32,7

27,9

39

14,0

220,3

7

-

-

54,8

45,6

40,4

34,4

40

15,0

243,6

8

-

-

60,7

50,5

44,8

38,1

41

С57

2,0

5,6

1

3,8

3,5

3,3

3,0

-

-

42

2,5

13,7

1

6,9

6,3

5,9

5,0

4,6

-

43

3,0

15,0

1

7,5

6,8

6,3

5,4

4,9

-

44

4,0

27,1

2

-

-

10,6

8,7

8,3

7,2

45

5,0

30,6

2

-

-

11,0

9,1

8,6

7,6

46

С58

4,0

34,3

2

-

-

13,0

10,7

10,1

8,8

47

5,0

48,0

3

-

-

17,0

14,1

13,4

11,8

48

6,0

63,1

3

-

-

20,5

16,8

16,0

14,1

49

7,0

79,4

4

-

-

24,3

20,3

18,5

16,6

50

8,0

97,0

5

-

-

29,5

26,8

22,6

20,2

51

9,0

115,7

5

-

-

32,0

27,4

24,1

21,7

52

10,0

135,5

6

-

-

37,4

32,1

28,2

25,4

53

12,0

178,1

6

-

-

44,6

37,2

33,0

28,2

54

14,0

224,3

7

-

-

55,7

46,3

41,0

34,9

55

15,0

248,7

8

-

-

61,8

51,4

45,6

38,8

56

С60

2,0

8,0

1

5,0

4,8

4,5

3,9

-

-

57

2,5

10,4

1

5,5

5,1

4,7

4,1

3,8

-

58

3,0

11,1

1

5,8

5,4

5,0

4,3

3,9

-

59

4,0

18,5

1

-

-

7,2

5,9

5,6

4,9

60

5,0

21,0

1

-

-

7,5

6,2

5,9

5,2

Индекс

а

б

в

г

д

е



Швы нахлесточных и угловых соединений Н1, У5

Полуавтоматическая аргонодуговая сварка стыков труб из меди и медно-никелевых сплавов

Карта 30

Основной шов

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Неполное штучное время на 1 м шва, мин

1

Н1

2,0

4,5

1

3,4

3,1

2,9

2,7

-

-

2

2,5

6,6

1

4,0

3,7

3,5

3,1

2,9

-

3

У5

3,0

9,1

1

5,0

4,6

4,3

3,8

3,5

-

4

4,0

14,8

1

-

-

6,0

5,0

4,8

4,2

5

5,0

21,5

2

-

-

8,4

7,1

6,7

6,0

6

6,0

29,3

2

-

-

10,2

8,5

8,1

7,2

7

7,0

38,1

2

-

-

12,0

10,1

9,2

8,2

8

8,0

47,7

3

-

-

15,1

12,7

11,7

10,5

9

9,0

58,2

3

-

-

16,6

14,3

12,7

11,5

10

10,0

69,6

3

-

-

19,4

16,6

14,6

13,2

11

12,0

94,7

3

-

-

23,8

19,8

17,6

15,0

12

14,0

122,9

4

-

-

30,8

25,6

22,8

19,4

13

16,0

154,1

5

-

-

38,4

32,0

28,4

24,1

14

18,0

188,0

6

-

-

46,6

38,8

34,4

29,3

15

19,0

206,0

7

-

-

51,3

42,7

37,9

32,3

Индекс

а

б

в

г

д

е



Швы стыковых соединений С2, С4, С5, С7, С8, С9, С12, С17, С18, С21, С25

Автоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей

Карта 31

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

1,2

1,6

2,0

2,5

3,0

Неполное штучное время на 1 м шва, мин

1

С2

0,8

5,6

1

2,6

2,7

-

-

-

-

2

1,0

5,8

1

2,6

2,7

-

-

-

-

3

1,5

6,1

1

2,6

2,7

-

-

-

-

4

2,0

6,3

1

2,6

2,7

-

-

-

-

5

2,5

11,0

1

2,7

2,9

3,3

-

-

-

6

3,0

11,4

1

2,7

2,9

3,3

-

-

-

7

4,0

12,1

1

2,9

3,1

3,4

3,6

3,8

-

8

5,0

18,7

1

3,1

3,4

3,8

3,9

4,2

4,5

9

6,0

19,7

1

3,1

3,4

3,8

3,9

4,2

4,5

10

С4

0,8

11,8

1

2,6

2,7

-

-

-

-

11

1,0

12,3

1

2,6

2,7

-

-

-

-

12

1,5

13,1

1

2,6

2,7

-

-

-

-

13

2,0

13,8

1

2,6

2,7

-

-

-

-

14

2,5

14,3

1

2,7

2,9

3,3

-

-

-

15

3,0

20,5

1

2,7

2,9

3,3

-

-

-

16

4,0

21,5

1

2,9

3,1

3,4

3,6

3,8

-

17

5,0

33,2

1

3,1

3,4

3,8

3,9

4,2

4,5

18

6,0

38,8

1

3,1

3,4

3,8

3,9

4,2

4,5

19

7,0

44,3

1

3,7

3,9

4,0

4,3

4,5

4,7

20

8,0

49,7

1

3,7

3,9

4,0

4,3

4,5

4,7

21

С5

0,8

6,2

1

2,6

2,7

-

-

-

-

22

1,0

6,4

1

2,6

2,7

-

-

-

-

23

1,5

8,1

1

2,6

2,7

-

-

-

-

24

2,0

8,7

1

2,6

2,7

-

-

-

-

25

2,5

9,1

1

2,7

2,9

3,3

-

-

-

26

3,0

13,6

1

2,7

2,9

3,3

-

-

-

27

4,0

14,6

1

2,9

3,1

3,4

3,6

3,8

-

28

5,0

27,0

1

3,1

3,4

3,8

3,9

4,2

4,5

29

6,0

30,1

1

3,1

3,4

3,8

3,9

4,2

4,5

30

7,0

39,4

1

3,7

3,9

4,0

4,3

4,5

4,7

31

8,0

42,4

1

3,7

3,9

4,0

4,3

4,5

4,7

32

С7

3,0

9,0

1

2,7

2,9

3,3

-

-

-

33

4,0

9,0

1

2,9

3,1

3,4

3,6

3,8

-

34

5,0

13,6

1

3,1

3,4

3,8

3,9

4,2

4,5

35

6,0

13,6

1

3,1

3,4

3,8

3,9

4,2

4,5

36

7,0

20,1

1

3,7

3,9

4,0

4,3

4,5

4,7

37

8,0

22,1

1

3,7

3,9

4,0

4,3

4,5

4,7

38

9,0

24,0

1

-

4,3

4,7

4,9

5,1

5,4

39

10,0

25,9

1

-

4,3

4,7

4,9

5,1

5,4

40

12,0

33,0

1

-

-

5,2

5,5

5,8

6,1

41

С8

3,0

8,3

1

2,8

3,0

3,3

-

-

-

42

4,0

12,9

1

3,0

3,2

3,5

3,7

3,9

-

43

5,0

18,2

1

3,2

3,5

3,9

4,0

4,2

4,6

44

6,0

24,0

1

3,2

3,5

3,9

4,0

4,2

4,6

45

7,0

30,4

1

3,8

4,0

4,1

4,4

4,6

4,7

46

8,0

37,2

1

3,8

4,0

4,1

4,4

4,6

4,7

47

9,0

44,6

1

-

4,4

4,7

5,0

5,2

5,5

48

10,0

52,3

1

-

4,4

4,7

5,0

5,2

5,5

49

12,0

77,0

2

-

-

10,0

10,6

11,2

11,9

50

14,0

102,8

2

-

-

10,0

10,6

11,2

11,9

51

16,0

132,1

3

-

-

14,7

15,5

16,4

17,5

52

18,0

164,7

3

-

-

-

17,5

18,7

20,2

53

20,0

200,6

4

-

-

-

23,1

24,8

26,7

54

22,0

239,9

5

-

-

-

33,3

36,2

39,7

55

24,0

282,3

6

-

-

-

39,9

43,3

47,6

56

26,0

328,0

7

-

-

-

46,4

50,4

55,4

57

28,0

376,9

8

-

-

-

52,9

57,5

63,2

58

30,0

428,8

9

-

-

-

59,4

64,6

71,0

59

32,0

484,0

10

-

-

-

66,1

71,8

78,9

60

34,0

542,2

11

-

-

-

72,6

78,9

86,7

61

36,0

603,4

12

-

-

-

79,1

86,0

94,5

62

38,0

667,7

13

-

-

-

85,6

93,2

102,3

63

40,0

735,1

15

-

-

-

98,7

107,4

118,0

64

42,0

805,4

16

-

-

-

105,2

114,5

125,8

65

44,0

878,7

18

-

-

-

118,3

128,7

141,4

66

46,0

955,0

19

-

-

-

124,8

135,8

149,2

67

48,0

1034,3

21

-

-

-

137,8

150,0

164,8

68

50,0

1116,5

22

-

-

-

144,3

157,1

172,6

69

52,0

1201,6

24

-

-

-

157,4

171,3

188,2

70

54,0

1289,6

26

-

-

-

170,4

185,5

203,8

71

56,0

1380,5

28

-

-

-

183,5

199,7

219,5

72

58,0

1474,3

30

-

-

-

196,5

213,9

235,1

73

60,0

1570,9

31

-

-

-

203,1

221,0

242,9

74

С9

3,0

12,2

1

2,8

3,0

3,3

-

-

-

75

4,0

15,4

1

3,0

3,2

3,5

3,7

3,9

-

76

5,0

20,7

1

3,2

3,5

3,9

4,0

4,2

4,6

77

6,0

27,5

1

3,2

3,5

3,9

4,0

4,2

4,6

78

7,0

35,0

1

3,8

4,0

4,1

4,4

4,6

4,7

79

8,0

45,1

1

3,8

4,0

4,1

4,4

4,6

4,7

80

9,0

51,8

1

-

4,4

4,7

5,0

5,2

5,5

81

10,0

61,1

1

-

4,4

4,7

5,0

5,2

5,5

82

12,0

81,2

2

-

-

10,0

10,6

11,2

11,9

83

14,0

103,3

2

-

-

10,0

10,6

11,2

11,9

84

16,0

140,4

3

-

-

14,7

15,5

16,4

17,5

85

18,0

174,1

4

-

-

-

23,1

24,8

26,7

86

20,0

211,1

4

-

-

-

23,1

24,8

26,7

87

22,0

251,2

5

-

-

-

33,3

36,2

39,7

88

24,0

294,5

6

-

-

-

39,9

43,3

47,6

89

26,0

340,9

7

-

-

-

46,4

50,4

55,4

90

28,0

390,3

8

-

-

-

52,9

57,5

63,2

91

30,0

442,7

9

-

-

-

59,4

64,6

71,0

92

32,0

498,0

10

-

-

-

66,1

71,8

78,9

93

34,0

556,3

11

-

-

-

72,6

78,9

86,7

94

36,0

617,6

12

-

-

-

79,1

86,0

94,5

95

38,0

681,6

14

-

-

-

92,2

100,3

110,1

96

40,0

748,6

15

-

-

-

98,7

107,4

118,0

97

42,0

818,3

16

-

-

-

105,2

114,5

125,8

98

44,0

890,9

18

-

-

-

118,3

128,7

141,4

99

46,0

966,2

19

-

-

-

124,8

135,8

149,2

100

48,0

1044,3

21

-

-

-

137,8

150,0

164,8

101

50,0

1125,1

23

-

-

-

150,9

164,2

180,4

102

52,0

1208,7

24

-

-

-

157,4

171,3

188,2

103

54,0

1294,9

26

-

-

-

170,4

185,5

203,8

104

56,0

1383,8

28

-

-

-

183,5

199,7

219,5

105

58,0

1475,4

30

-

-

-

196,5

213,9

235,1

106

60,0

1569,6

31

-

-

-

203,1

221,0

242,9

107

С12

3,0

8,8

1

2,8

3,0

3,3

-

-

-

108

4,0

13,0

1

3,0

3,2

3,5

3,7

3,9

-

109

5,0

17,6

1

3,2

3,5

3,9

4,0

4,2

4,6

110

6,0

22,5

1

3,2

3,5

3,9

4,0

4,2

4,6

111

7,0

27,7

1

3,8

4,0

4,1

4,4

4,6

4,7

112

8,0

37,5

1

3,8

4,0

4,1

4,4

4,6

4,7

113

9,0

46,7

1

-

4,4

4,7

5,0

5,2

5,5

114

10,0

56,7

1

-

4,4

4,7

5,0

5,2

5,5

115

12,0

79,4

2

-

-

10,0

10,6

11,2

11,9

116

14,0

105,6

2

-

-

10,0

10,6

11,2

11,9

117

16,0

135,1

3

-

-

14,7

15,5

16,4

17,5

118

18,0

168,0

3

-

-

-

17,5

18,7

20,2

119

20,0

204,1

4

-

-

-

23,1

24,8

26,7

120

22,0

243,4

5

-

-

-

33,3

36,2

39,7

121

24,0

285,8

6

-

-

-

39,9

43,3

47,6

122

26,0

331,3

7

-

-

-

46,4

50,4

55,4

123

28,0

379,9

8

-

-

-

52,9

57,5

63,2

124

30,0

431,6

9

-

-

-

59,4

64,6

71,0

125

32,0

486,2

10

-

-

-

66,1

71,8

78,9

126

34,0

543,9

11

-

-

-

72,6

78,9

86,7

127

36,0

604,4

12

-

-

-

79,1

86,0

94,5

128

38,0

667,9

13

-

-

-

85,6

93,2

102,3

129

40,0

734,3

15

-

-

-

98,7

107,4

118,0

130

42,0

803,5

16

-

-

-

105,2

114,5

125,8

131

44,0

875,6

18

-

-

-

118,3

128,7

141,4

132

46,0

950,5

19

-

-

-

124,8

135,8

149,2

133

48,0

1028,3

21

-

-

-

137,8

150,0

164,8

134

50,0

1108,8

22

-

-

-

144,3

157,1

172,6

135

52,0

1192,1

24

-

-

-

157,4

171,3

188,2

136

54,0

1278,2

26

-

-

-

170,4

185,5

203,8

137

56,0

1367,0

27

-

-

-

177,0

192,6

211,7

138

58,0

1458,5

29

-

-

-

190,0

206,8

227,3

139

60,0

1552,8

31

-

-

-

203,1

221,0

242,9

140

С17

3,0

8,3

1

2,8

3,0

3,3

-

-

-

141

4,0

12,5

1

3,0

3,2

3,5

3,7

3,9

-

142

5,0

17,0

1

3,2

3,5

3,9

4,0

4,2

4,6

143

6,0

22,0

1

3,2

3,5

3,9

4,0

4,2

4,6

144

7,0

27,3

1

3,8

4,0

4,1

4,4

4,6

4,7

145

8,0

33,0

1

3,8

4,0

4,1

4,4

4,6

4,7

146

9,0

38,9

1

-

4,4

4,7

5,0

5,2

5,5

147

10,0

45,1

1

-

4,4

4,7

5,0

5,2

5,5

148

12,0

66,0

1

-

-

5,3

5,6

5,9

6,2

149

14,0

88,4

2

-

-

10,0

10,6

11,2

11,9

150

16,0

113,7

2

-

-

10,0

10,6

11,2

11,9

151

18,0

142,1

3

-

-

-

17,5

18,7

20,2

152

20,0

173,4

4

-

-

-

23,1

24,8

26,7

153

22,0

207,7

4

-

-

-

26,8

29,1

31,9

154

24,0

244,8

5

-

-

-

33,3

36,2

39,7

155

26,0

284,8

6

-

-

-

39,9

43,3

47,6

156

28,0

327,6

7

-

-

-

46,4

50,4

55,4

157

30,0

373,3

8

-

-

-

52,9

57,5

63,2

158

32,0

421,7

8

-

-

-

53,0

57,6

63,3

159

34,0

472,9

10

-

-

-

66,1

71,8

78,9

160

36,0

526,9

11

-

-

-

72,6

78,9

86,7

161

38,0

583,5

12

-

-

-

79,1

86,0

94,5

162

40,0

643,0

13

-

-

-

85,6

93,2

102,3

163

42,0

705,1

14

-

-

-

92,2

100,3

110,1

164

44,0

769,9

15

-

-

-

98,7

107,4

118,0

165

46,0

837,3

17

-

-

-

111,7

121,6

133,6

166

48,0

907,5

18

-

-

-

118,3

128,7

141,4

167

50,0

980,3

20

-

-

-

131,3

142,9

157,0

168

52,0

1055,7

21

-

-

-

137,8

150,0

164,8

169

54,0

1133,8

23

-

-

-

150,9

164,2

180,4

170

56,0

1214,4

24

-

-

-

157,4

171,3

188,2

171

58,0

1297,7

26

-

-

-

170,4

185,5

203,8

172

60,0

1383,6

28

-

-

-

183,5

199,7

219,5

173

С18

3,0

12,3

1

2,8

3,0

3,3

-

-

-

174

4,0

17,1

1

3,0

3,2

3,5

3,7

3,9

-

175

5,0

22,1

1

3,2

3,5

3,9

4,0

4,2

4,6

176

6,0

27,2

1

3,2

3,5

3,9

4,0

4,2

4,6

177

7,0

32,4

1

3,8

4,0

4,1

4,4

4,6

4,7

178

8,0

37,7

1

3,8

4,0

4,1

4,4

4,6

4,7

179

9,0

43,1

1

-

4,4

4,7

5,0

5,2

5,5

180

10,0

48,6

1

-

4,4

4,7

5,0

5,2

5,5

181

12,0

73,9

2

-

-

10,0

10,6

11,2

11,9

182

14,0

97,7

2

-

-

10,0

10,6

11,2

11,9

183

16,0

124,4

3

-

-

14,7

15,5

16,4

17,5

184

18,0

154,0

3

-

-

-

17,5

18,7

20,2

185

20,0

186,4

4

-

-

-

23,1

24,8

26,7

186

22,0

221,5

4

-

-

-

26,8

29,1

31,9

187

24,0

259,3

5

-

-

-

33,3

36,2

39,7

188

26,0

299,8

6

-

-

-

39,9

43,3

47,6

189

28,0

342,8

7

-

-

-

46,4

50,4

55,4

190

30,0

388,5

8

-

-

-

52,9

57,5

63,2

191

32,0

436,6

9

-

-

-

59,5

64,7

71,1

192

34,0

487,3

10

-

-

-

66,1

71,8

78,9

193

36,0

540,5

11

-

-

-

72,6

78,9

86,7

194

38,0

596,1

12

-

-

-

79,1

86,0

94,5

195

40,0

654,1

13

-

-

-

85,6

93,2

102,3

196

42,0

714,5

14

-

-

-

92,2

100,3

110,1

197

44,0

777,3

16

-

-

-

105,2

114,5

125,8

198

46,0

842,5

17

-

-

-

111,7

121,6

133,6

199

48,0

910,0

18

-

-

-

118,3

128,7

141,4

200

50,0

979,8

20

-

-

-

131,3

142,9

157,0

201

52,0

1052,0

21

-

-

-

137,8

150,0

164,8

202

54,0

1126,4

23

-

-

-

150,9

164,2

180,4

203

56,0

1203,1

24

-

-

-

157,4

171,3

188,2

204

58,0

1282,0

26

-

-

-

170,4

185,5

203,8

205

60,0

1363,2

27

-

-

-

177,0

192,6

211,7

206

С21

3,0

9,1

1

2,8

3,0

3,3

-

-

-

207

4,0

13,5

1

3,0

3,2

3,5

3,7

3,9

-

208

5,0

18,2

1

3,2

3,5

3,9

4,0

4,2

4,6

209

6,0

23,4

1

3,2

3,5

3,9

4,0

4,2

4,6

210

7,0

28,8

1

3,8

4,0

4,1

4,4

4,6

4,7

211

8,0

34,6

1

3,8

4,0

4,1

4,4

4,6

4,7

212

9,0

40,6

1

-

4,4

4,7

5,0

5,2

5,5

213

10,0

46,8

1

-

4,4

4,7

5,0

5,2

5,5

214

12,0

69,0

1

-

-

5,3

5,6

5,9

6,2

215

14,0

91,8

2

-

-

10,0

10,6

11,2

11,9

216

16,0

117,6

2

-

-

10,0

10,6

11,2

11,9

217

18,0

146,3

3

-

-

-

17,5

18,7

20,2

218

20,0

177,9

4

-

-

-

23,1

24,8

26,7

219

22,0

212,4

4

-

-

-

26,8

29,1

31,9

220

24,0

249,6

5

-

-

-

33,3

36,2

39,7

221

26,0

289,5

6

-

-

-

39,9

43,3

47,6

222

28,0

332,2

7

-

-

-

46,4

50,4

55,4

223

30,0

377,5

8

-

-

-

52,9

57,5

63,2

224

32,0

425,6

9

-

-

-

59,5

64,7

71,1

225

34,0

476,2

10

-

-

-

66,1

71,8

78,9

226

36,0

529,5

11

-

-

-

72,6

78,9

86,7

227

38,0

585,4

12

-

-

-

79,1

86,0

94,5

228

40,0

643,8

13

-

-

-

85,6

93,2

102,3

229

42,0

704,8

14

-

-

-

92,2

100,3

110,1

230

44,0

768,3

15

-

-

-

98,7

107,4

118,0

231

46,0

834,4

17

-

-

-

111,7

121,6

133,6

232

48,0

902,9

18

-

-

-

118,3

128,7

141,4

233

50,0

973,9

20

-

-

-

131,3

142,9

157,0

234

52,0

1047,4

21

-

-

-

137,8

150,0

164,8

235

54,0

1123,4

23

-

-

-

150,9

164,2

180,4

236

56,0

1201,8

24

-

-

-

157,4

171,3

188,2

237

58,0

1282,6

26

-

-

-

170,4

185,5

203,8

238

60,0

1365,9

27

-

-

-

177,0

192,6

211,7

239

С25

6,0

9,2

1

3,2

3,5

3,9

4,0

4,2

4,6

240

7,0

11,3

1

3,8

4,0

4,1

4,4

4,6

4,7

241

8,0

13,5

1

3,8

4,0

4,1

4,4

4,6

4,7

242

9,0

15,8

1

-

4,4

4,7

5,0

5,2

5,5

243

10,0

18,1

1

-

4,4

4,7

5,0

5,2

5,5

244

12,0

23,1

1

-

-

5,3

5,6

5,9

6,2

245

14,0

28,4

1

-

-

5,3

5,6

5,9

6,2

246

16,0

36,3

1

-

-

5,3

5,6

5,9

6,2

247

18,0

44,9

1

-

-

-

6,2

6,6

7,1

248

20,0

54,3

1

-

-

-

6,2

6,6

7,1

249

22,0

64,4

1

-

-

-

7,2

7,8

8,5

250

24,0

75,4

2

-

-

-

13,8

14,9

16,3

251

26,0

87,0

2

-

-

-

13,8

14,9

16,3

252

28,0

99,5

2

-

-

-

13,8

14,9

16,3

253

30,0

112,6

2

-

-

-

13,8

14,9

16,3

254

32,0

126,5

3

-

-

-

20,4

22,1

24,3

255

34,0

141,1

3

-

-

-

20,4

22,1

24,3

256

36,0

156,4

3

-

-

-

20,4

22,1

24,3

257

38,0

172,3

3

-

-

-

20,4

22,1

24,3

253

40,0

189,0

4

-

-

-

26,9

29,2

32,1

259

42,0

206,3

4

-

-

-

26,9

29,2

32,1

260

44,0

224,4

5

-

-

-

33,4

36,3

39,9

261

46,0

243,0

5

-

-

-

33,4

36,3

39,9

262

48,0

262,4

5

-

-

-

33,4

36,3

39,9

263

50,0

282,4

6

-

-

-

40,0

43,4

47,7

264

52,0

303,0

6

-

-

-

40,0

43,4

47,7

265

54,0

324,3

7

-

-

-

46,5

50,5

55,5

266

56,0

346,2

7

-

-

-

46,5

50,5

55,5

267

58,0

368,8

7

-

-

-

46,5

50,5

55,5

263

60,0

392,0

8

-

-

-

53,0

57,6

63,3

269

64,0

440,3

9

-

-

-

59,5

64,7

71,1

270

68,0

491,0

10

-

-

-

66,1

71,8

78,9

271

72,0

544,2

11

-

-

-

72,6

78,9

86,7

272

76,0

599,8

12

-

-

-

79,1

86,0

94,5

273

80,0

657,8

13

-

-

-

85,6

93,2

102,3

274

84,0

718,1

14

-

-

-

92,2

100,3

110,1

275

88,0

780,8

16

-

-

-

105,2

114,5

125,8

276

92,0

845,8

17

-

-

-

111,7

121,6

133,6

277

96,0

913,1

18

-

-

-

118,3

128,7

141,4

278

100,0

982,7

20

-

-

-

131,3

142,9

157,0

279

110,0

1166,5

23

-

-

-

150,9

164,2

180,4

280

120,0

1364,2

27

-

-

-

177,0

192,6

211,7

Индекс

а

б

в

г

д

е



Швы стыковых соединений С12, С21

Автоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей

Карта 32

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

1,2

1,6

2,0

2,5

3,0

Неполное штучное время на 1 м шва, мин

1

С12

3 - 18

12,1

1

3,2

4,0

4,3

5,0

5,2

5,9

2

20 - 60

15,1

1

-

-

-

7,3

7,9

8,6

3

С21

3 - 10

9,0

1

3,3

3,7

4,0

4,4

4,6

5,0

4

12 - 18

12,1

1

-

-

5,3

5,6

5,9

6,2

5

20 - 60

15,1

1

-

-

-

7,2

7,8

8,6

Индекс

а

б

в

г

д

е



Швы тавровых соединений Т6

Автоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей

Карта 33

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

1,2

1,6

2,0

2,5

3,0

Неполное штучное время на 1 м шва, мин

1

Т6

3,0

7,5

1

3,0

3,2

3,5

-

-

-

2

4,0

13,3

1

3,2

3,4

3,7

3,9

4,1

-

3

5,0

20,6

1

3,4

3,7

4,1

4,2

4,4

4,8

4

6,0

29,5

1

3,4

3,7

4,1

4,2

4,4

4,8

5

7,0

39,9

1

4,0

4,2

4,3

4,6

4,8

4,9

6

8,0

51,8

1

4,0

4,2

4,3

4,6

4,8

4,9

7

9,0

65,3

1

-

4,6

4,9

5,1

5,4

5,6

8

10,0

80,3

2

-

8,6

9,3

9,7

10,2

10,7

9

12,0

114,8

2

-

-

10,3

10,8

11,4

12,1

10

14,0

155,3

3

-

-

15,1

15,9

16,8

17,8

11

16,0

201,8

4

-

-

19,9

20,9

22,1

23,5

12

18,0

254,2

5

-

-

-

29,2

31,3

33,7

13

20,0

312,6

6

-

-

-

34,9

37,4

40,3

14

22,0

376,8

8

-

-

-

53,6

58,2

63,9

15

24,0

446,8

9

-

-

-

60,2

65,4

71,7

16

26,0

522,7

11

-

-

-

73,3

79,7

87,5

17

28,0

604,5

12

-

-

-

79,9

86,9

95,3

18

30,0

692,0

14

-

-

-

93,1

101,2

111,1

19

32,0

785,3

16

-

-

-

106,4

115,7

127,0

20

34,0

884,4

18

-

-

-

119,6

130,0

142,7

21

36,0

989,3

20

-

-

-

132,8

144,3

158,5

22

38,0

1099,9

22

-

-

-

145,9

158,7

174,2

23

40,0

1216,2

24

-

-

-

159,1

173,0

190,0

24

42,0

1338,2

27

-

-

-

178,9

194,5

213,6

25

44,0

1466,0

29

-

-

-

192,1

208,8

229,3

26

46,0

1599,4

32

-

-

-

211,8

230,3

252,9

27

48,0

1738,6

35

-

-

-

231,6

251,8

276,6

28

50,0

1883,4

38

-

-

-

251,3

273,3

300,2

29

52,0

2033,9

41

-

-

-

271,1

294,8

323,8

30

54,0

2190,1

44

-

-

-

290,9

316,3

347,4

31

56,0

2351,9

47

-

-

-

310,6

337,8

371,0

32

58,0

2519,3

50

-

-

-

330,4

359,3

394,6

33

60,0

2692,4

54

-

-

-

356,8

388,0

426,1

Индекс

а

б

в

г

д

е



Швы угловых соединений У6, У8, У9

Автоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей

Карта 34

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

1,2

1,6

2,0

2,5

3,0

Неполное штучное время на 1 м шва, мин

1

У6

3,0

8,8

1

3,0

3,2

3,5

-

-

-

2

4,0

13,0

1

3,2

3,4

3,6

3,8

4,0

-

3

5,0

17,6

1

3,4

3,6

4,0

4,1

4,4

4,7

4

6,0

22,5

1

3,4

3,6

4,0

4,1

4,4

4,7

5

7,0

27,7

1

3,9

4,1

4,3

4,6

4,7

4,9

6

8,0

36,7

1

3,9

4,1

4,3

4,6

4,7

4,9

7

9,0

45,7

1

-

4,6

4,9

5,1

5,4

5,6

8

10,0

55,6

1

-

4,6

4,9

5,1

5,4

5,6

9

12,0

78,1

2

-

-

10,3

10,8

11,4

12,1

10

14,0

104,0

2

-

-

10,3

10,8

11,4

12,1

11

16,0

133,3

3

-

-

15,1

15,9

16,9

17,9

12

18,0

165,9

3

-

-

-

17,9

19,1

20,6

13

20,0

201,8

4

-

-

-

23,6

25,3

27,2

14

22,0

240,9

5

-

-

-

34,0

36,9

40,4

15

24,0

283,1

6

-

-

-

40,6

44,1

48,3

16

26,0

328,5

7

-

-

-

47,3

51,3

56,3

17

28,0

377,0

8

-

-

-

53,9

58,5

64,2

18

30,0

428,6

9

-

-

-

60,5

65,7

72,1

19

32,0

483,2

10

-

-

-

67,3

73,1

80,2

20

34,0

540,8

11

-

-

-

73,9

80,3

88,1

21

36,0

601,4

12

-

-

-

80,6

87,5

96,0

22

38,0

665,0

13

-

-

-

87,2

94,7

103,9

23

40,0

731,0

15

-

-

-

100,5

109,2

119,8

24

42,0

800,9

16

-

-

-

107,1

116,4

127,7

25

44,0

873,2

18

-

-

-

120,4

130,8

143,6

26

46,0

948,4

19

-

-

-

127,1

138,1

151,5

27

48,0

1026,5

21

-

-

-

140,4

152,5

167,3

28

50,0

1107,4

22

-

-

-

147,0

159,7

175,3

29

52,0

1191,1

24

-

-

-

160,3

174,1

191,1

30

54,0

1277,6

26

-

-

-

173,6

188,6

207,0

31

56,0

1366,9

27

-

-

-

180,2

195,8

214,9

32

58,0

1459,0

29

-

-

-

193,5

210,2

230,7

33

60,0

1553,9

31

-

-

-

206,8

224,7

246,6

34

У8

6,0

10,3

1

3,4

3,6

3,8

4,1

4,4

4,7

35

7,0

12,5

1

3,9

4,1

4,3

4,6

4,7

4,9

36

8,0

14,9

1

3,9

4,1

4,3

4,6

4,7

4,9

37

9,0

17,3

1

-

4,6

4,9

5,1

5,4

5,6

38

10,0

19,8

1

-

4,6

4,9

5,1

5,4

5,6

39

12,0

24,9

1

-

-

5,5

5,7

6,1

6,4

40

14,0

30,3

1

-

-

5,5

5,7

6,1

6,4

41

16,0

36,0

1

-

-

5,5

5,7

6,1

6,4

42

18,0

45,1

1

-

-

-

6,4

6,8

7,3

43

20,0

55,0

1

-

-

-

6,4

6,8

7,3

44

22,0

65,7

1

-

-

-

7,4

8,0

8,7

45

24,0

77,3

2

-

-

-

14,1

15,2

16,6

46

26,0

89,8

2

-

-

-

14,1

15,2

16,6

47

28,0

103,2

2

-

-

-

14,1

15,2

16,6

48

30,0

117,4

2

-

-

-

14,1

15,2

16,6

49

32,0

132,4

3

-

-

-

20,8

22,6

24,7

50

34,0

148,3

3

-

-

-

20,8

22,6

24,7

51

36,0

165,1

3

-

-

-

20,8

22,6

24,7

52

38,0

182,6

4

-

-

-

27,5

29,8

32,6

53

40,0

201,0

4

-

-

-

27,5

29,8

32,6

54

42,0

220,2

4

-

-

-

27,5

29,8

32,6

55

44,0

240,0

5

-

-

-

34,1

37,0

40,5

56

46,0

261,1

5

-

-

-

34,1

37,0

40,5

57

48,0

282,7

6

-

-

-

40,7

44,2

48,5

58

50,0

305,1

6

-

-

-

40,7

44,2

48,5

59

52,0

328,4

7

-

-

-

47,4

51,4

56,4

60

54,0

352,4

7

-

-

-

47,4

51,4

56,4

61

56,0

377,2

8

-

-

-

54,0

58,6

64,3

62

58,0

402,8

8

-

-

-

54,0

58,6

64,3

62

60,0

429,1

9

-

-

-

60,7

65,9

72,2

64

64,0

484,2

10

-

-

-

67,3

73,1

80,2

65

68,0

542,3

11

-

-

-

73,9

80,3

88,1

66

72,0

603,5

12

-

-

-

80,6

87,5

96,0

67

76,0

667,7

13

-

-

-

87,2

94,7

103,9

68

80,0

734,9

15

-

-

-

100,5

109,2

119,8

69

84,0

805,1

16

-

-

-

107,1

116,4

127,7

70

88,0

878,3

18

-

-

-

120,4

130,8

143,6

71

92,0

954,5

19

-

-

-

127,1

138,1

151,5

72

96,0

1033,5

21

-

-

-

140,4

152,5

167,3

73

100,0

1115,5

22

-

-

-

147,0

159,7

175,3

74

У9

3,0

8,6

1

3,0

3,2

3,5

-

-

-

75

4,0

12,9

1

3,2

3,4

3,6

3,8

4,0

-

76

5,0

17,5

1

3,4

3,6

4,0

4,1

4,4

4,7

77

6,0

22,5

1

3,4

3,6

4,0

4,1

4,4

4,7

78

7,0

27,8

1

3,9

4,1

4,3

4,6

4,7

4,9

79

8,0

33,4

1

3,9

4,1

4,3

4,6

4,7

4,9

80

9,0

40,3

1

-

4,6

4,9

5,1

5,4

5,6

81

10,0

49,0

1

-

4,6

4,9

5,1

5,4

5,6

82

12,0

68,7

1

-

-

5,5

5,7

6,1

6,4

83

14,0

91,5

2

-

-

10,3

10,8

11,4

12,1

84

16,0

117,2

2

-

-

10,3

10,8

11,4

12,1

85

18,0

145,9

3

-

-

-

17,9

19,1

20,6

86

20,0

177,4

4

-

-

-

23,6

25,3

27,2

87

22,0

211,8

4

-

-

-

27,3

29,7

32,5

88

24,0

248,9

5

-

-

-

34,0

36,9

40,4

89

26,0

288,8

6

-

-

-

40,6

44,1

48,3

90

28,0

331,4

7

-

-

-

47,3

51,3

56,3

91

30,0

376,6

8

-

-

-

53,9

58,5

64,2

92

32,0

424,6

9

-

-

-

60,7

65,9

72,2

93

34,0

475,1

10

-

-

-

67,3

73,1

80,2

94

36,0

528,3

11

-

-

-

73,9

80,3

88,1

95

38,0

584,1

12

-

-

-

80,6

87,5

96,0

96

40,0

642,4

13

-

-

-

87,2

94,7

103,9

97

42,0

703,3

14

-

-

-

93,9

102,0

111,8

98

44,0

766,7

15

-

-

-

100,5

109,2

119,8

99

46,0

832,7

17

-

-

-

113,8

123,6

135,6

100

48,0

901,1

18

-

-

-

120,4

130,8

143,6

101

50,0

972,1

19

-

-

-

127,1

138,1

151,5

102

52,0

1045,5

21

-

-

-

140,4

152,5

167,3

103

54,0

1121,3

22

-

-

-

147,0

159,7

175,3

104

56,0

1199,6

24

-

-

-

160,3

174,1

191,0

105

58,0

1280,3

26

-

-

-

173,6

188,6

207,0

106

60,0

1363,5

27

-

-

-

180,2

195,8

214,9

Индекс

а

б

в

г

д

е



Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, Т1, Т3

Автоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей

Карта 35

Основной шов

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

1,2

1,6

2,0

2,5

3,0

Неполное штучное время на 1 м шва, мин

1

Н1

1,0

1,4

1

3,0

3,1

3,1

-

-

-

2

Н2

1,5

2,7

1

3,0

3,1

3,1

-

-

-

3

2,0

4,2

1

3,0

3,1

3,1

-

-

-

4

У4

2,5

5,9

1

3,1

3,2

3,3

3,3

-

-

5

3,0

7,8

1

3,1

3,2

3,3

3,3

-

-

6

4,0

12,1

1

3,3

3,3

3,4

3,5

3,6

3,7

7

5,0

17,1

1

3,4

3,5

3,6

3,7

1,8

3,9

8

У5

6,0

30,7

1

-

3,7

3,8

3,9

4,0

4,2

9

7,0

40,6

1

-

3,9

4,0

4,2

4,3

4,5

10

8,0

51,7

1

-

3,9

4,0

4,2

4,3

4,5

11

Т1

9,0

64,0

1

-

-

4,3

4,5

4,7

4,9

12

10,0

77,5

2

-

-

8,2

8,6

8,9

9,4

13

12,0

107,8

2

-

-

-

9,5

9,9

10,5

14

Т3

14,0

142,5

3

-

-

-

15,4

16,3

17,4

15

16,0

181,5

4

-

-

-

20,4

21,6

23,0

16

18,0

224,6

5

-

-

-

25,3

26,9

28,6

Индекс

а

б

в

г

д

е



Швы угловых соединений У8

Автоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей

Карта 36

Шов с противоположной стороны

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

1,2

1,6

2,0

2,5

3,0

Неполное штучное время на 1 м шва, мин

1

У8

6,0

8,9

1

3,4

3,6

4,0

4,1

4,4

4,7

2

7,0

11,0

1

3,9

4,1

4,3

4,6

4,7

4,9

3

8,0

13,3

1

3,9

4,1

4,3

4,6

4,7

4,9

4

9,0

15,6

1

-

4,6

4,9

5,1

5,4

5,6

5

10,0

18,1

1

-

4,6

4,9

5,1

5,4

5,6

6

12,0

23,3

1

-

-

5,5

5,7

6,1

6,4

7

14,0

28,8

1

-

-

5,5

5,7

6,1

6,4

8

16,0

34,7

1

-

-

5,5

5,7

6,1

6,4

9

18,0

44,0

1

-

-

-

6,4

6,8

7,3

10

22,0

53,7

1

-

-

-

6,4

6,8

7,3

11

22,0

64,3



-

-

-

7,4

8,0

8,7

12

24,0

75,7

2

-

-

-

14,1

15,2

16,6

13

26,0

88,1

2

-

-

-

14,1

15,2

16,6

14

28,0

101,3

2

-

-

-

14,1

15,2

16,6

15

30,0

115,4

2

-

-

-

14,1

15,2

16,6

16

32,0

130,3

3

-

-

-

20,8

22,6

24,7

17

34,0

146,1

3

-

-

-

20,8

22,6

24,7

18

36,0

162,8

3

-

-

-

20,8

22,6

24,7

19

38,0

180,2

4

-

-

-

27,5

29,8

32,6

20

40,0

198,5

4

-

-

-

27,5

29,8

32,6

21

42,0

217,7

4

-

-

-

27,5

29,8

32,6

22

44,0

237,6

5

-

-

-

34,1

37,0

40,5

23

46,0

258,4

5

-

-

-

34,1

37,0

40,5

24

48,9

280,0

6

-

-

-

40,7

44,2

48,5

25

50,0

302,5

6

-

-

-

40,7

44,2

48,5

26

52,0

325,7

7

-

-

-

47,4

51,4

56,4

27

54,0

349,7

7

-

-

-

47,4

51,4

56,4

28

56,0

374,5

8

-

-

-

54,0

58,6

64,3

29

58,0

400,2

8

-

-

-

54,0

58,6

64,3

30

60,0

426,6

9

-

-

-

60,7

65,9

72,2

31

64,0

481,8

10

-

-

-

67,3

73,1

80,2

32

68,0

540,2

11

-

-

-

73,9

80,3

88,1

33

72,0

601,7

12

-

-

-

80,6

87,5

96,0

34

76,0

666,3

13

-

-

-

87,2

94,7

103,9

35

80,0

733,9

15

-

-

-

100,5

109,2

119,8

36

84,0

804,7

16

-

-

-

107,1

116,4

127,7

37

88,0

878,5

18

-

-

-

120,4

130,8

143,6

38

92,0

955,3

19

-

-

-

127,1

138,1

151,5

39

96,0

1035,2

21

-

-

-

140,4

152,5

165,3

40

100,0

1118,0

22

-

-

-

147,0

159,7

175,3

Индекс

а

б

в

г

д

е



Швы стыковых соединений С2, С4, С5, С7, С17, С18, С19, С21, С25

Автоматическая аргонодуговая сварка плавящимся электродом алюминия и алюминиевых сплавов

Карта 37

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

1,2

1,6

2,0

2,5

3,0

Неполное штучное время на 1 м шва, мин

1

С2

4,0

17,1

1

2,9

3,1

3,4

3,6

3,8

-

2

5,0

17,7

1

3,1

3,4

3,8

3,9

4,2

4,5

3

6,0

18,2

1

3,1

3,4

3,8

3,9

4,2

4,5

4

7,0

35,3

1

3,7

3,9

4,0

4,3

4,5

4,7

5

8,0

38,3

1

3,7

3,9

4,0

4,3

4,5

4,7

6

9,0

41,2

1

-

4,3

4,7

4,9

5,1

5,4

7

10,0

43,9

1

-

4,3

4,7

4,9

5,1

5,4

8

12,0

49,1

1

-

-

5,2

5,5

5,8

6,1

9

С4

3,0

25,3

1

2,7

2,9

3,3

-

-

-

10

4,0

27,7

1

2,9

3,1

3,4

3,6

3,8

-

11

5,0

29,6

1

3,1

3,4

3,8

3,9

4,2

4,5

12

6,0

31,3

1

3,1

3,4

3,8

3,9

4,2

4,5

13

7,0

32,8

1

3,7

3,9

4,0

4,3

4,5

4,7

14

8,0

34,1

1

3,7

3,9

4,0

4,3

4,5

4,7

15

9,0

35,4

1

-

4,3

4,7

4,9

5,1

5,4

16

10,0

36,5

1

-

4,3

4,7

4,9

5,1

5,4

17

12,0

38,6

1

-

-

5,2

5,5

5,8

6,1

18

С5

3,0

24,2

1

2,7

2,9

3,3

-

-

-

19

4,0

27,4

1

2,9

3,1

3,4

3,6

3,8

-

20

5,0

30,2

1

3,1

3,4

3,8

3,9

4,2

4,5

21

6,0

32,7

1

3,1

3,4

3,8

3,9

4,2

4,5

22

7,0

35,0

1

3,7

3,9

4,0

4,3

4,5

4,7

23

8,0

37,1

1

3,7

3,9

4,0

4,3

4,5

4,7

24

9,0

39,0

1

-

4,3

4,7

4,9

5,1

5,4

25

10,0

49,8

1

-

4,3

4,7

4,9

5,1

5,4

26

12,0

48,0

1

-

-

5,2

5,5

5,8

6,1

27

С7

8,0

25,7

1

3,7

3,9

4,0

4,3

4,5

4,7

28

9,0

26,8

1

-

4,3

4,7

4,9

5,1

5,4

29

10,0

27,8

1

-

4,3

4,7

4,9

5,1

5,4

30

12,0

29,6

1

-

5,2

5,2

5,5

5,8

6,1

31

С17

10,0

87,5

2

-

8,3

9,0

9,4

9,9

10,4

32

12,0

120,1

2

-

-

10,0

10,6

11,2

11,9

33

14,0

157,0

3

-

-

14,7

15,6

16,4

17,5

34

16,0

197,9

4

-

-

19,5

20,5

21,7

23,1

35

18,0

242,9

5

-

-

-

28,8

30,8

33,2

36

20,0

291,6

6

-

-

-

34,4

36,8

39,7

37

22,0

344,1

7

-

-

-

46,4

50,4

55,4

38

24,0

400,2

8

-

-

-

52,9

57,5

63,2

39

26,0

459,9

9

-

-

-

59,4

64,6

71,0

40

28,0

575,6

12

-

-

-

79,0

85,9

94,4

41

30,0

657,7

13

-

-

-

85,5

93,0

102,2

42

С18

10,0

91,4

2

-

8,3

9,0

9,4

9,9

10,4

43

12,0

124,6

3

-

-

14,7

15,5

16,4

17,5

44

14,0

161,9

3

-

-

14,7

15,5

16,4

17,5

45

16,0

203,2

4

-

-

19,5

20,5

21,7

23,1

46

18,0

248,3

5

-

-

-

28,8

30,8

33,2

47

20,0

297,0

6

-

-

-

34,4

36,8

39,7

48

22,0

349,2

7

-

-

-

46,4

50,4

55,4

49

24,0

404,9

8

-

-

-

52,9

57,5

63,2

50

26,0

463,9

9

-

-

-

59,4

64,6

71,0

51

28,0

526,2

11

-

-

-

72,5

78,8

86,6

52

30,0

631,6

13

-

-

-

85,5

93,0

102,2

53

С19

10,0

97,5

2

-

8,3

9,0

9,4

9,9

10,4

54

12,0

134,8

3

-

-

14,7

15,5

16,4

17,5

55

14,0

177,3

4

-

-

19,5

20,5

21,7

23,1

56

16,0

224,7

5

-

-

24,2

25,5

27,0

28,8

57

18,0

277,0

6

-

-

-

34,4

36,8

39,7

58

20,0

334,1

7

-

-

-

40,0

42,9

46,3

59

22,0

395,7

8

-

-

-

52,9

57,5

63,2

60

24,0

461,8

9

-

-

-

59,4

64,6

71,0

61

26,0

532,4

11

-

-

-

72,5

78,8

86,6

62

28,0

607,3

12

-

-

-

79,0

85,9

94,4

63

30,0

686,4

14

-

-

-

92,0

100,1

110,0

64

С21

10,0

77,3

2

-

8,3

9,0

9,4

9,9

10,4

65

12,0

94,8

2

-

-

10,0

10,6

11,2

11,9

66

14,0

112,6

2

-

-

10,0

10,6

11,2

11,9

67

16,0

130,8

3

-

-

14,7

15,5

16,4

17,5

68

18,0

153,8

3

-

-

-

17,5

18,7

20,2

69

20,0

197,8

4

-

-

-

23,1

24,8

26,7

70

22,0

248,2

5

-

-

-

33,3

36,2

39,7

71

24,0

305,4

6

-

-

-

39,9

43,3

47,6

72

26,0

369,6

7

-

-

-

46,4

50,4

55,4

73

28,0

441,0

9

-

-

-

59,4

64,6

71,0

74

30,0

519,8

10

-

-

-

66,0

71,7

78,8

75

С25

12,0

140,1

3

-

-

14,7

15,5

16,4

17,5

76

14,0

141,0

3

-

-

14,7

15,5

16,4

17,5

77

16,0

222,4

4

-

-

19,5

20,5

21,7

23,1

78

18,0

223,8

5

-

-

-

28,8

30,8

33,2

79

20,0

225,1

5

-

-

-

28,8

30,8

33,2

80

22,0

226,2

5

-

-

-

33,3

36,2

39,7

81

24,0

227,3

5

-

-

-

33,3

36,2

39,7

82

26,0

228,2

5

-

-

-

33,3

36,2

39,7

83

28,0

229,1

5

-

-

-

33,3

36,2

39,7

84

30,0

230,0

5

-

-

-

33,3

36,2

39,7

Индекс

а

б

в

г

д

е



Швы стыковых соединений С21

Автоматическая аргонодуговая сварка плавящимся электродом алюминия и алюминиевых сплавов

Карта 38

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

1,2

1,6

2,0

2,5

3,0

Неполное штучное время на 1 м шва, мин

1

С21

10,0

22,8

1

-

4,4

4,7

5,0

5,2

5,5

2

12,0

22,8

1

-

-

5,3

5,6

5,9

6,2

3

14,0

22,8

1

-

-

5,3

5,6

5,9

6,2

4

16,0

22,8

1

-

-

5,3

5,6

5,9

6,2

5

18,0

22,8

1

-

-

6,2

6,2

6,6

7,1

6

20,0

22,8

1

-

-

-

6,2

6,6

7,1

7

22,0

22,8

1

-

-

-

7,2

7,8

8,5

8

24,0

22,8

1

-

-

-

7,2

7,8

8,5

9

26,0

22,8

1

-

-

-

7,2

7,8

8,5

10

28,0

22,8

1

-

-

-

7,2

7,8

8,5

11

30,0

22,8

1

-

-

-

7,2

7,8

8,5

Индекс

а

б

в

г

д

е



Швы тавровых соединений Т6, Т8

Автоматическая аргонодуговая сварка плавящимся электродом алюминия и алюминиевых сплавов

Карта 39

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

1,2

1,6

2,0

2,5

3,0

Неполное штучное время на 1 м шва, мин

1

Т6

4,0

62,0

1

3,2

3,4

3,7

3,9

4,1

-

2

5,0

66,3

1

3,4

3,7

4,1,

4,2

4,4

4,8

3

6,0

70,0

1

3,4

3,7

4,1

4,2

4,4

4,8

4

7,0

87,7

2

7,3

7,7

8,0

8,6

8,9

9,3

5

8,0

107,0

2

7,3

7,7

8,0

8,6

8,9

9,3

6

9,0

127,5

3

-

12,6

13,6

14,2

14,9

15,7

7

10,0

149,2

3

-

12,6

13,6

14,2

14,9

15,7

8

12,0

195,8

4

-

-

19,9

20,9

22,1

23,5

9

14,0

246,5

5

-

-

24,6

25,0

27,5

29,2

10

16,0

300,8

6

-

-

29,4

31,0

32,8

34,9

11

18,0

358,5

7

-

-

-

40,6

43,5

46,8

12

20,0

419,5

8

-

-

-

46,3

49,5

53,4

13

Т8

12,0

73,9

2

-

-

10,3

10,8

11,4

12,1

14

14,0

92,0

2

-

-

10,3

10,8

11,4

12,1

15

16,0

111,2

2

-

-

10,3

10,8

11,4

12,1

16

18,0

131,3

3

-

-

-

17,8

19,1

20,5

17

20,0

152,5

3

-

-

-

17,8

19,1

20,5

18

22,0

174,6

4

-

-

-

27,2

29,5

32,4

19

24,0

197,5

4

-

-

-

27,2

29,5

32,4

20

26,0

221,2

4

-

-

-

27,2

29,5

32,4

21

28,0

245,7

5

-

-

-

33,8

36,7

40,2

22

30,0

270,9

6

-

-

-

33,8

36,7

40,7

23

32,0

296,9

6

-

-

-

40,6

44,0

48,3

24

34,0

323,5

7

-

-

-

47,1

51,2

56,1

25

35,0

337,1

7

-

-

-

47,1

51,2

56,1

Индекс

а

б

в

г

д

е



Швы угловых соединений У6, У9

Автоматическая аргонодуговая сварка плавящимся электродом алюминия и алюминиевых сплавов

Карта 40

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

1,2

1,6

2,0

2,5

3,0

Неполное штучное время на 1 м шва, мин

1

У6

4,0

26,9

1

3,2

3,4

3,6

3,8

4,0

-

2

5,0

33,2

1

3,4

3,6

4,0

4,1

4,4

4,7

3

6,0

39,5

1

3,4

3,6

4,0

4,1

4,4

4,7

4

7,0

45,7

1

3,9

4,1

4,3

4,6

4,7

4,9

5

8,0

51,9

1

3,9

4,1

4,3

4,6

4,7

4,9

6

9,0

72,5

2

-

8,6

9,3

9,7

10,2

10,7

7

10,0

86,9

2

-

8,6

9,3

9,7

10,2

10,7

8

12,0

119,0

2

-

-

10,3

10,8

11,4

12,1

9

14,0

196,3

4

-

-

20,0

21,0

22,2

23,6

10

16,0

235,7

5

-

-

24,8

26,1

27,7

29,4

11

18,0

276,9

6

-

-

-

35,1

37,6

40,5

12

20,0

319,9

6

-

-

-

35,1

37,6

40,5

13

У9

12,0

121,5

2

-



10,3

10,8

11,4

12,1

14

14,0

161,0

3

-

-

15,1

15,9

16,9

17,9

15

16,0

205,3

4

-

-

20,0

21,0

22,2

23,6

16

18,0

254,5

5

-

-

-

29,4

31,4

33,8

17

20,0

308,3

6

-

-

-

35,1

37,6

40,5

18

22,0

366,8

7

-

-

-

473

513

56,3

19

24,0

429,8

9

-

-

-

60,5

65,7

72,1

20

26,0

497,3

10

-

-

-

67,2

73,0

80,0

21

28,0

569,2

11

-

-

-

73,8

80,2

88,0

22

30,0

645,5

13

-

-

-

87,1

94,6

103,8

Индекс

а

б

в

г

д

е



Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, Т1, Т3

Автоматическая аргонодуговая сварка плавящимся электродом алюминия и алюминиевых сплавов

Карта 41

Основной шов

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

1,2

1,6

2,0

2,5

3,0

Неполное штучное время на 1 м шва, мин

1

Н1

1,0

1,8

1

3,0

3,1

3,1

-

-

-

2

1,5

3,4

1

3,0

3,1

3,1

-

-

-

3

Н2

2,0

5,3

1

3,0

3,1

3,1

-

-

-

4

2,5

7,4

1

3,2

3,2

3,3

3,3

-

-

5

У4

3,0

9,8

1

3,2

3,2

3,3

3,3

-

-

6

4,0

15,2

1

3,3

3,3

3,4

3,5

3,6

3,7

7

У5

5,0

21,4

1

3,4

3,5

3,6

3,7

3,8

3,9

8

6,0

28,2

1

-

3,7

3,8

3,9

4,0

4,2

9

7,0

35,6

1

-

3,9

4,0

4,2

4,3

4,5

10

11

У7

8,0

9,0

43,6

52,1

1

1

-

-

3,9

-

4,0

4,3

4,2

4,5

4,3

4,7

4,5

4,9

12

10,0

61,1

1

-

-

4,3

4,5

4,7

4,9

13

Т1

12,0

96,1

2

-

-

-

9,5

9,9

10,5

14

14,0

127,3

3

-

-

-

15,4

16,3

17,4

15

Т3

16,0

162,2

3

-

-

-

15,4

16,3

17,4

16

18,0

201,0

4

-

-

-

20,4

21,6

23,0

17

20,0

243,4

5

-

-

-

25,3

26,9

28,6

18

22,0

289,5

6

-

-

-

30,4

32,2

34,3

19

24,0

339,1

7

-

-

-

35,4

37,5

39,9

20

26,0

392,2

8

-

-

-

40,3

42,8

45,5

21

28,0

448,8

9

-

-

-

45,3

48,0

51,2

22

30,0

508,8

10

-

-

-

50,3

53,3

56,8

Индекс

а

б

в

г

д

е



Швы стыковых соединений С2, С7, С17, С21, С25

Автоматическая аргонодуговая сварка неплавящимся электродом алюминия и алюминиевых сплавов

Карта 42

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

С2

0,8

8,9

1

2,7

2,9

3,1

-

-

-

2

1,0

8,9

1

2,7

2,9

3,1

-

-

-

3

1,5

11,0

1

2,7

2,9

3,1

-

-

-

4

2,0

11,1

1

2,7

2,9

3,1

-

-

-

5

2,5

11,2

1

2,9

3,3

3,4

3,8

-

-

6

3,0

15,1

1

2,9

3,3

3,4

3,8

-

-

7

4,0

15,6

1

3,3

3,4

3,6

4,0

4,3

-

8

С7

2,0

2,0

1

2,7

2,9

3,1

-

-

-

9

2,5

8,3

1

2,9

3,3

3,4

3,8

-

-

10

3,0

8,8

1

2,9

3,3

3,4

3,8

-

-

11

4,0

9,5

1

3,3

3,4

3,6

4,0

4,3

-

12

5,0

10,2

1

3,4

3,8

4,0

4,3

4,7

5,1

13

6,0

10,8

1

3,4

3,8

4,0

4,3

4,7

5,1

14

7,0

25,2

1

3,6

4,0

4,3

4,5

4,9

5,4

15

8,0

28,2

1

3,6

4,0

4,3

4,5

4,9

5,4

16

9,0

31,2

1

3,7

4,3

4,7

4,9

5,1

5,7

17

10,0

34,2

1

3,7

4,3

4,7

4,9

5,1

5,7

18

С17

8,0

67,5

1

3,7

4,1

4,4

4,6

5,0

5,5

19

9,0

82,6

2

7,0

8,3

9,0

9,4

9,9

11,0

20

10,0

99,0

2

7,0

8,3

9,0

9,4

9,9

11,0

21

12,0

135,5

3

13,4

16,4

17,5

18,7

20,2

21,9

22

14,0

176,6

4

17,7

21,7

23,1

24,8

26,7

29,0

23

16,0

222,2

4

17,7

21,7

23,1

24,8

26,7

29,0

24

18,0

272,1

5

30,8

33,2

36,1

39,6

44,1

49,7

25

20,0

326,1

7

42,9

46,3

50,3

55,3

61,4

69,4

26

С21

4,0

21,2

1

3,3

3,5

3,7

4,1

4,4

-

27

5,0

28,0

1

3,5

3,9

4,1

4,4

4,7

5,2

28

6,0

35,1

1

3,5

3,9

4,1

4,4

4,7

5,2

29

7,0

42,4

1

3,7

4,1

4,4

4,6

5,0

5,5

30

8,0

50,1

1

3,7

4,1

4,4

4,6

5,0

5,5

31

9,0

58,0

1

3,8

4,4

4,7

5,0

5,2

5,8

32

10,0

66,0

1

3,8

4,4

4,7

5,0

5,2

5,8

33

12,0

111,1

2

9,1

11,2

11,9

12,7

13,6

14,8

34

14,0

148,7

3

13,4

16,4

17,5

18,7

20,2

21,9

35

16,0

191,2

4

17,7

21,7

23,1

24,8

26,7

29,0

36

18,0

238,6

5

30,8

33,2

36,1

39,6

44,1

49,7

37

20,0

253,4

6

36,8

39,7

43,2

47,4

52,7

59,6

38

22,0

273,0

4

-

29,1

31,9

35,5

40,0

46,1

39

24,0

291,3

5

-

36,2

39,7

44,2

49,8

57,4

40

26,0

302,1

6

-

43,3

47,6

52,9

59,7

68,8

41

28,0

355,5

7

-

50,4

55,4

61,6

69,5

80,1

42

30,0

413,6

8

-

57,5

63,2

70,2

79,3

91,4

43

32,0

476,6

10

-

71,8

78,9

87,7

99,1

114,2

44

34,0

544,5

11

-

78,9

86,7

96,4

108,9

125,6

45

36,0

617,3

12

-

86,0

94,5

105,1

118,8

136,9

46

38,0

695,2

14

-

100,3

110,1

122,5

138,4

159,6

47

40,0

778,1

16

-

114,5

125,8

139,9

158,1

182,3

48

С25

12,0

53,1

1

4,9

5,9

6,2

6,2

7,1

7,7

49

14,0

67,4

1

4,9

5,9

6,2

6,6

7,1

7,7

50

16,0

82,8

2

9,1

11,2

11,9

12,7

13,6

14,8

51

18,0

99,4

2

12,7

13,6

14,8

16,2

18,0

20,2

52

20,0

117,0

2

12,7

13,6

14,8

16,2

18,0

20,2

53

22,0

135,6

3

-

22,0

24,1

26,8

30,2

34,7

54

24,0

155,1

3

-

22,0

24,1

26,8

30,0

34,7

55

26,0

175,5

4

-

29,1

31,9

35,5

40,0

46,1

56

28,0

196,8

4

-

29,1

31,9

35,5

40,0

46,1

57

30,0

219,0

4

-

29,1

31,9

35,5

40,0

46,1

Индекс

а

б

в

г

д

е



Швы стыковых соединений С21

Автоматическая аргонодуговая сварка неплавящимся электродом алюминия и алюминиевых сплавов

Карта 43

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

С21

4 - 10

15,0

1

3,6

4,0

4,2

4,6

4,8

5,5

2

12 - 22

21,0

1

5,8

6,9

7,4

8,0

8,8

9,3

3

24 - 40

22,5

1

-

7,8

8,6

9,5

10,7

12,2

Индекс

а

б

в

г

д

е



Швы тавровых соединений Т6, Т7, Т8

Автоматическая аргонодуговая сварка неплавящимся электродом алюминия и алюминиевых сплавов

Карта 44

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

Т6

4,0

68,4

1

3,5

3,7

3,9

4,3

4,6

-

2

5,0

81,0

2

6,8

7,5

8,0

8,6

9,3

10,2

3

6,0

93,1

2

6,8

7,5

8,0

8,6

9,3

10,2

4

7,0

104,7

2

7,1

8,0

8,6

8,9

9,7

10,7

5

8,0

121,8

2

7,1

8,0

8,6

8,9

9,7

10,7

6

9,0

146,3

3

10,7

12,6

13,6

14,2

14,9

16,7

7

10,0

172,4

3

10,7

12,6

13,6

14,2

14,9

16,7

8

12,0

229,1

5

22,4

27,5

29,2

31,3

33,7

36,6

9

14,0

291,3

6

26,8

32,8

34,9

37,4

40,3

43,7

10

16,0

358,6

7

31,1

38,2

40,6

43,5

46,8

50,9

11

18,0

430,9

9

55,7

60,0

65,2

71,6

79,5

89,8

12

20,0

507,8

10

61,8

66,6

72,4

79,5

88,3

99,6

13

Т7

4,0

52,4

1

3,5

3,7

3,9

4,3

4,6

-

14

5,0

62,2

1

3,7

4,1

4,3

4,6

4,9

5,4

15

6,0

71,5

1

3,7

4,1

4,3

4,6

4,9

5,4

16

7,0

80,5

2

7,1

8,0

8,6

8,9

9,7

10,7

17

8,0

93,7

2

7,1

8,0

8,6

8,9

9,7

10,7

18

9,0

112,6

2

7,3

8,6

9,3

9,7

10,2

11,3

19

10,0

132,7

3

10,7

12,6

13,6

14,2

14,9

16,7

20

12,0

176,3

4

18,1

22,1

23,5

25,2

27,1

29,4

21

14,0

224,1

5

22,4

27,5

29,2

31,3

33,7

36,6

22

16,0

276,0

6

26,8

32,8

34,9

37,4

40,3

43,7

23

18,0

332,0

7

43,5

46,8

50,9

55,8

62,0

70,0

24

20,0

390,7

8

49,6

53,4

58,1

63,7

70,8

79,9

25

Т8

12,0

81,5

2

9,4

11,4

12,1

13,0

13,9

15,1

26

14,0

100,9

2

9,4

11,4

12,1

13,0

13,9

15,1

27

16,0

121,3

2

9,4

11,4

12,1

13,0

13,9

15,1

28

18,0

142,7

3

19,1

20,5

22,2

24,4

27,0

30,4

29

20,0

165,0

3

19,1

20,5

22,2

24,4

27,0

30,4

30

22,0

188,2

4

-

29,5

32,4

35,9

40,4

46,5

31

24,0

212,1

4

-

29,5

32,4

35,9

40,4

46,5

32

26,0

236,9

5

-

36,7

40,2

44,7

50,3

57,9

33

28,0

262,4

5

-

36,7

40,2

44,7

50,3

57,9

34

30,0

288,6

6

-

43,9

48,1

53,4

60,2

69,3

35

32,0

315,5

6

-

44,0

48,3

53,6

60,4

69,5

36

34,0

343,0

7

-

51,2

56,1

62,3

70,3

80,0

37

35,0

357,0

7

-

51,2

56,1

62,3

70,3

80,9

Индекс

а

б

в

г

д

е



Швы угловых соединений У4, У5, У6, У7, У8

Автоматическая аргонодуговая сварка неплавящимся электродом алюминия и алюминиевых сплавов

Карта 45

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

У4

1,5

11,4

1

2,9

3,1

3,2

-

-

-

2

2,0

11,5

1

2,9

3,1

3,2

-

-

-

3

2,5

11,6

1

3,1

3,4

3,5

3,9

-

-

4

3,0

11,7

1

3,1

3,4

3,5

3,9

-

-

5

4,0

18,0

1

3,4

3,5

3,7

4,2

4,4

-

6

5,0

18,5

1

3,5

3,9

4,2

4,4

4,8

5,2

7

6,0

29,6

1

3,5

3,9

4,2

4,4

4,8

5,2

8

7,0

31,2

1

3,7

4,2

4,4

4,6

5,0

5,5

9

8,0

32,6

1

3,7

4,2

4,4

4,6

5,0

5,5

10

9,0

33,9

1

3,8

4,4

4,8

5,0

5,2

5,8

11

10,0

35,1

1

3,8

4,4

4,8

5,0

5,2

5,8

12

12,0

60,0

1

4,9

5,9

6,3

6,7

7,2

7,7

13

У5

1,5

8,3

1

2,9

3,1

3,2

-

-

-

14

2,0

8,4

1

2,9

3,1

3,2

-

-

-

15

2,5

8,5

1

3,1

3,4

3,5

3,9

-

-

16

3,0

8,6

1

3,1

3,4

3,5

3,9

-

-

17

4,0

13,4

1

3,4

3,5

3,7

4,2

4,4

-

18

5,0

13,9

1

3,5

3,9

4,2

7,4

4,8

5,2

19

У6

4,0

29,0

1

3,5

3,6

3,8

4,3

4,6

-

20

5,0

37,4

1

3,6

4,0

4,3

4,6

4,9

5,4

21

6,0

46,0

1

3,6

4,0

4,3

4,6

4,9

5,4

22

7,0

54,9

1

3,8

4,3

4,6

4,7

5,1

5,6

23

8,0

63,9

1

3,8

4,3

4,6

4,7

5,1

5,6

24

9,0

73,1

2

7,3

8,6

9,3

9,7

10,2

11,3

25

10,0

82,5

2

7,3

8,6

9,3

9,7

10,2

11,3

26

12,0

131,4

3

13,8

16,9

17,0

19,1

20,6

22,3

27

14,0

180,0

4

18,2

22,2

23,6

25,3

27,2

29,5

28

16,0

238,4

5

22,6

27,7

29,4

31,4

33,8

36,7

29

18,0

304,2

6

37,6

40,5

44,0

48,2

53,5

60,3

30

20,0

378,3

8

49,9

53,8

58,4

64,0

71,1

80,2

31

У7

4,0

29,3

1

3,5

3,6

3,8

4,3

4,6

-

32

5,0

42,1

1

3,6

4,0

4,3

4,6

4,9

5,4

33

6,0

56,5

1

3,6

4,0

4,3

4,6

4,9

5,4

34

7,0

72,5

2

7,1

8,0

8,6

8,9

9,7

10,7

35

8,0

89,9

2

7,1

8,0

8,6

8,9

9,7

10,7

36

9,0

108,8

2

7,3

8,6

9,3

9,7

10,2

11,3

37

10,0

129,0

3

10,7

12,6

13,7

14,3

15,0

16,7

38

12,0

173,2

4

18,2

22,2

23,6

25,3

27,2

29,5

39

14,0

266,9

5

22,6

27,7

29,4

31,4

33,8

36,7

40

16,0

364,4

7

31,4

38,5

40,9

43,8

47,1

51,2

41

18,0

479,6

10

62,2

67,1

72,8

79,9

88,7

100,1

42

20,0

613,1

12

74,5

80,3

87,3

95,7

106,3

120,0

43

У9

12,0

130,6

3

13,8

16,9

17,9

19,1

20,6

22,3

44

14,0

174,7

4

18,2

22,2

23,6

25,3

27,2

29,5

45

16,0

224,8

5

22,6

27,7

29,4

31,4

33,8

36,7

46

18,0

280,8

6

37,6

40,5

44,0

48,2

53,5

60,3

47

20,0

342,6

7

43,8

47,1

51,2

56,1

62,3

70,3

48

22,0

410,1

8

-

58,5

64,2

71,3

80,3

92,5

49

24,0

483,3

10

-

73,0

80,0

88,9

100,2

115,4

50

26,0

562,2

11

-

80,2

88,0

97,7

110,2

126,8

51

28,0

646,6

13

-

94,6

103,8

115,3

130,1

149,7

52

30,0

736,6

15

-

109,1

119,7

132,9

149,9

172,7

Индекс

а

б

в

г

д

е



Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, Т1, Т3

Автоматическая аргонодуговая сварка неплавящимся электродом алюминия и алюминиевых сплавов

Карта 46

Основной шов

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

Н1

1,0

1,8

1

3,3

3,3

3,4

-

-

-

2



1,5

3,4

1

3,3

3,3

3,4

-

-

-

3

Н2

2,0

5,3

1

3,3

3,3

3,4

-

-

-

4

2,5

7,4

1

3,4

3,5

3,6

3,7

-

-

5

3,0

9,8

1

3,4

3,5

3,6

3,7

-

-

6

4,0

15,2

1

3,6

3,7

3,8

3,9

4,0

4,2

7

У4

5,0

21,4

1

3,8

3,9

4,0

4,2

4,3

4,5

8

6,0

28,2

1

-

4,2

4,3

4,5

4,7

4,9

9

У5

7,0

35,6

1

-

4,5

4,7

4,9

5,1

5,4

10

8,0

43,6

1

-

4,5

4,7

4,9

5,1

5,4

11

9,0

52,1

1

-

-

5,1

5,4

5,7

6,1

12

У7

10,0

61,1

1

-

-

5,1

5,4

5,7

6,1

13

12,0

97,0

2

-

-

-

11,8

12,6

13,5

14

14,0

127,8

3

-

-

-

20,0

21,8

23,9

15

Т1

16,0

162,2

3

-

-

-

20,0

21,8

23,9

16

18,0

200,2

4

-

-

-

26,6

28,9

31,7

17

Т3

20,0

241,6

5

-

-

-

33,0

35,9

39,5

Индекс

а

б

в

г

д

е



Швы стыковых соединений С2, С7, С8, С17, С19, С21, С25

Автоматическая аргонодуговая сварка плавящимся электродом легированных и высоколегированных сталей

Карта 47

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

С2

0,8

5,6

1

4,2

3,7

33

-

-

-

2

1,0

5,8

1

4,2

3,9

3,3

-

-

-

3

1,5

6,1

1

4,7

3,9

3,4

-

-

-

4

2,0

6,3

1

4,7

4,3

3,7

-

-

-

5

2,5

10,3

1

4,7

4,3

3,7

3,0

-

-

6

3,0

10,6

1

4,7

4,3

4,0

3,0

-

-

7

4,0

11,0

1

-

4,3

4,0

3,1

2,8

-

8

5,0

16,1

1

-

-

4,0

3,4

2,8

2,8

9

6,0

16,6

1

-

-

4,0

3,4

3,0

2,8

10

С7

3,0

7,2

1

4,2

3,7

3,3

3,0

-

-

11

4,0

8,5

1

-

3,9

3,3

3,0

2,8

-

12

5,0

9,5

1

-

-

3,4

3,1

2,8

2,8

13

6,0

10,5

1

-

-

3,7

3,4

3,0

2,8

14

С8

3,0

11,1

1

4,2

3,8

3,3

2,9

-

-

15

4,0

16,8

1

-

4,0

3,3

3,0

2,7

-

16

5,0

23,2

1

-

-

3,5

3,0

2,8

2,6

17

6,0

30,2

1

-

-

3,8

3,1

2,8

2,7

18

7,0

42,7

1

-

-

-

3,1

2,9

2,7

19

8,0

53,2

1

-

-

-

3,2

2,9

2,8

20

9,0

64,7

1

-

-

-

3,5

3,1

2,8

21

10,0

77,0

2

-

-

-

5,3

5,0

4,8

22

С17

3,0

8,9

1

4,2

3,8

3,3

2,9

-

-

23

4,0

14,3

1

-

4,0

3,3

2,9

2,7

-

24

5,0

20,7

1

-

-

3,5

3,0

2,7

2,6

25

6,0

27,9

1

-

-

3,8

3,0

2,8

2,6

26

7,0

36,0

1

-

-

-

3,1

2,8

2,7

27

8,0

44,9

1

-

-

-

3,1

2,9

2,7

28

9,0

54,5

1

-

-

-

3,2

2,9

2,8

29

10,0

64,8

1

-

-

-

3,5

3,1

2,8

30

С19

3,0

8,4

1

4,2

3,8

33

2,9

-

-

31

4,0

13,8

1

-

4,0

3,3

2,9

2,7

-

32

5,0

20,4

1

-

-

3,5

3,0

2,7

2,6

33

6,0

27,9

1

-

-

3,8

3,0

2,8

2,6

34

7,0

36,5

1

-

-

-

3,1

2,8

2,7

35

8,0

45,9

1

-

-

-

3,1

2,9

2,7

36

9,0

56,3

1

-

-

-

3,2

2,9

2,8

37

10,0

67,6

1

-

-

-

3,5

3,1

2,8

38

С21

3,0

8,4

1

4,2

3,8

3,3

2,9

-

-

39

4,0

13,8

1

-

4,0

3,3

2,9

2,7

-

40

5,0

20,4

1

-

-

3,5

3,0

2,7

2,6

41

6,0

27,9

1

-

-

3,8

3,0

2,8

2,6

42

7,0

36,4

1

-

-

-

3,1

2,8

2,7

43

8,0

45,9

1

-

-

-

3,1

2,9

2,7

44

9,0

56,3

1

-

-

-

3,2

2,9

2,8

45

10,0

67,5

1

-

-

-

3,5

3,1

2,8

46

С25

6,0

8,9

1

-

-

3,3

2,8

2,7

2,6

47

7,0

11,1

1

-

-

-

2,8

2,7

2,6

48

8,0

13,4

1

-

-

-

2,8

2,7

2,6

49

9,0

15,9

1

-

-

-

2,8

2,7

2,6

50

10,0

18,5

1

-

-

-

2,8

2,7

2,6

51

12,0

24,0

1

-

-

-

2,9

2,7

2,6

52

14,0

29,9

1

-

-

-

2,9

2,7

2,6

53

16,0

36,1

1

-

-

-

3,0

2,8

2,7

54

18,0

42,7

1

-

-

-

3,0

2,8

2,7

55

20,0

49,7

1

-

-

-

3,1

2,9

2,8

Индекс

а

б

в

г

д

е



Швы стыковых соединений С21

Автоматическая аргонодуговая сварка плавящимся электродом легированных и высоколегированных сталей

Карта 48

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

С21

3 - 4

3,4

1

4,2

3,9

3,6

3,3

3,1

-

2

5 - 10

9,0

1

-

-

3,3

3,0

2,8

2,7

Индекс

а

б

в

г

д

е



Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, Т1, Т3

Автоматическая аргонодуговая сварка плавящимся электродом легированных и высоколегированных сталей

Карта 49

Основной шов

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

Н1

1,0

1,4

1

3,3

-

-

-

-

-

2

1,5

2,7

1

3,3

-

-

-

-

-

3

Н2

2,0

4,2

1

3,3

-

-

-

-

-

4

У4

2,5

5,9

1

3,4

3,5

-

-

-

-

5

У5

3,0

7,8

1

3,4

3,5

-

-

-

-

6

Т1

4,0

12,1

1

3,6

3,7

3,8

3,9

-

-

7

5,0

17,1

1

3,8

3,9

4,0

4,2

4,3

4,5

8

Т3

6,0

29,6

1

-

4,2

4,3

4,5

4,7

4,9

9

7,0

39,4

1

-

4,5

4,7

4,9

5,1

5,4

10

8,0

50,5

1

-

4,9

5,1

5,4

5,7

6,1

11

9,0

62,5

1

-

-

5,7

6,1

6,5

6,9

12

10,0

76,3

2

-

-

12,5

13,4

14,6

16,0

Индекс

а

б

в

г

д

е



Швы стыковых соединений С2, С3, С4, С5, С7, С8, С9, С10, С12, С15, С17, С18, С19, С21, С25

Ручная аргонодуговая сварка неплавящимся электродом с присадкой алюминия и алюминиевых сплавов

Карта 50

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

С2

0,8

8,5

1

11,5

10,8

7,7

-

-

-

2

1,0

8,6

1

11,5

10,8

7,7

-

-

-

3

1,5

10,7

1

-

12,5

8,6

-

-

-

4

2,0

10,8

1

-

12,6

8,7

-

-

-

5

2,5

10,9

1

-

11,4

7,7

5,6

-

-

6

3,0

14,7

1

-

14,1

9,2

6,9

-

-

7

4,0

15,2

1

-

15,0

10,0

7,3

-

-

8

С3

0,8

12,1

1

15,8

14,8

10,4

-

-

-

9

1,0

12,1

1

15,8

14,8

10,4

-

-

-

10

1,5

19,1

1

-

21,5

14,7

-

-

-

11

2,0

22,9

1

-

25,6

17,4

-

-

-

12

С4

0,8

8,9

1

11,9

11,2

7,9

-

-

-

13

1,0

8,9

1

11,9

11,2

7,9

-

-

-

14

1,5

11,0

1

12,8

12,8

8,8

-

-

-

15

2,0

11,1

1

-

12,9

8,9

-

-

-

16

2,5

14,6

1

-

15,0

9,2

6,6

-

-

17

3,0

15,3

1

-

15,0

9,7

7,3

-

-

18

4,0

16,3

1

-

15,6

10,0

7,3

-

-

19

5,0

17,1

1

-

-

10,4

7,5

6,4

-

20

С5

0,8

4,8

1

6,9

6,5

4,7

-

-

-

21

1,0

4,8

1

6,9

6,5

4,7

-

-

-

22

1,5

6,0

1

-

7,4

5,3

-

-

-

23

2,0

6,0

1

-

7,4

5,3

-

-

-

24

2,5

11,3

1

-

11,8

7,9

5,8

-

-

25

3,0

12,2

1

-

12,6

8,2

6,0

-

-

26

4,0

13,7

1

-

12,8

8,4

6,2

-

-

27

5,0

15,0

1

-

-

8,5

6,3

5,8

-

28

С7

2,0

7,1

1

-

8,2

5,5

-

-

-

29

2,5

7,6

1

-

8,6

5,6

4,0

-

-

30

3,0

8,0

1

-

8,6

5,7

4,1

-

-

31

4,0

8,8

1

-

8,7

5,9

4,2

-

-

32

5,0

9,4

1

-

-

6,1

4,4

3,9

-

33

6,0

10,0

1

-

-

-

4,4

4,0

-

34

С8

4,0

26,4

2

-

24,3

15,8

11,9

-

-

35

5,0

34,5

2

-

-

18,1

13,0

12,6

-

36

6,0

42,9

2

-

-

-

14,8

14,3

-

37

7,0

51,6

2

-

-

-

17,5

16,9

-

38

8,0

60,6

3

-

-

-

19,6

19,0

13,5

39

9,0

69,8

3

-

-

-

22,2

21,6

15,3

40

10,0

79,2

3

-

-

-

24,9

24,2

17,0

41

12,0

126,3

4

-

-

-

33,1

31,5

25,5

42

14,0

176,4

5

-

-

-

45,6

43,4

35,1

43

16,0

235,6

6

-

-

-

60,3

57,3

46,2

44

18,0

304,1

8

-

-

-

77,8

74,0

59,7

45

20,0

382,1

10

-

-

-

97,6

92,8

74,8

46

С9

4,0

26,4

2

-

24,3

15,8

11,9

-

-

47

5,0

34,5

2

-

-

18,1

13,0

12,6

-

48

6,0

42,9

2

-

-

-

14,8

14,3

-

49

7,0

51,6

2

-

-

-

17,5

16,9

-

50

8,0

60,6

3

-

-

-

19,6

19,0

13,5

51

9,0

69,8

3

-

-

-

22,2

21,6

15,3

52

10,0

79,2

3

-

-

-

24,9

24,2

17,0

53

12,0

153,7

4

-

-

-

34,8

33,1

26,8

54

14,0

183,8

5

-

-

-

47,3

45,0

36,4

55

16,0

242,1

7

-

-

-

62,4

59,4

48,0

56

18,0

308,8

8

-

-

-

78,9

75,0

60,5

57

20,0

383,9

10

-

-

-

98,0

93,2

75,1

58

С10

4,0

36,0

2

-

32,6

21,0

15,7

-

-

59

5,0

47,5

2

-

-

24,3

17,3

16,8

-

60

6,0

59,7

3

-

-

-

20,5

19,9

-

61

7,0

72,3

3

-

-

-

24,4

23,7

-

62

8,0

85,4

4

-

-

-

27,3

26,5

18,8

63

9,0

99,0

4

-

-

-

31,1

30,2

21,3

64

10,0

112,9

4

-

-

-

35,1

34,1

23,9

65

12,0

141,7

4

-

-

-

36,7

34,9

28,3

66

14,0

171,7

5

-

-

-

44,5

42,3

34,2

67

16,0

268,9

7

-

-

-

68,8

65,4

52,8

68

18,0

332,8

9

-

-

-

85,2

81,1

65,4

69

20,0

402,9

11

-

-

-

103,1

98,0

79,1

70

С12

4,0

23,5

2

-

21,9

14,3

10,8

-

-

71

5,0

31,3

2

-

-

16,6

12,0

11,6

-

72

6,0

39,6

2

-

-

-

13,8

13,4

-

73

7,0

48,3

2

-

-

-

16,5

16,0

-

74

8,0

57,4

3

-

-

-

18,7

18,1

12,9

75

9,0

66,8

3

-

-

-

21,3

20,7

14,7

76

10,0

76,5

3

-

-

-

24,1

23,4

16,5

77

12,0

117,9

3

-

-

-

30,5

29,0

23,4

78

14,0

160,8

5

-

-

-

41,9

39,9

32,3

79

16,0

210,5

6

-

-

-

54,3

51,7

41,7

80

18,0

266,8

7

-

-

-

68,3

65,0

52,4

81

20,0

329,9

9

-

-

-

84,5

80,4

64,9

82

С15

12,0

48,6

2

-

-

-

13,4

12,7

10,5

83

14,0

65,2

2

-

-

-

17,3

16,5

13,4

84

16,0

84,0

3

-

-

-

22,4

21,3

17,4

85

18,0

105,2

3

-

-

-

27,4

26,1

21,2

86

20,0

125,5

4

-

-

-

33,6

32,0

25,9

87

22,0

154,0

4

-

-

-

34,5

32,4

29,5

88

24,0

181,8

5

-

-

-

40,8

38,3

34,8

89

26,0

211,7

6

-

-

-

47,5

44,6

40,6

90

28,0

243,7

7

-

-

-

54,6

51,3

46,6

91

30,0

277,9

7

-

-

-

61,6

57,8

52,5

92

32,0

314,2

8

-

-

-

69,7

65,4

59,5

93

34,0

352,6

9

-

-

-

78,2

73,4

66,6

94

35,0

372,6

10

-

-

-

82,8

77,7

70,6

95

С17

4,0

23,2

1

-

21,0

13,5

10,1

-

-

96

5,0

29,7

2

-

-

15,8

11,5

11,1

-

97

6,0

36,3

2

-

-

-

12,8

12,4

-

98

7,0

43,1

2

-

-

-

14,9

14,4

-

99

8,0

50,0

2

-

-

-

16,0

15,5

11,0

100

9,0

68,6

3

-

-

-

21,9

21,2

15,0

101

10,0

84,3

4

-

-

-

27,0

26,2

18,6

102

12,0

120,5

4

-

-

-

31,7

30,2

24,5

103

14,0

162,9

5

-

-

-

42,4

40,3

32,6

104

16,0

211,5

6

-

-

-

54,5

51,9

41,9

105

18,0

266,2

7

-

-

-

68,2

64,8

52,3

106

20,0

327,1

9

-

-

-

83,9

79,8

64,4

107

С18

4,0

26,9

2

-

24,7

16,1

12,1

-

-

108

5,0

35,0

2

-

-

18,4

13,2

12,8

-

109

6,0

43,6

2

-

-

-

15,0

14,6

-

110

7,0

52,4

2

-

-

-

17,7

17,2

-

111

8,0

61,4

3

-

-

-

19,8

19,2

13,7

112

9,0

70,7

3

-

-

-

22,5

21,8

15,4

113

10,0

80,1

3

-

-

-

25,2

24,4

17,2

114

12,0

130,1

4

-

-

-

34,0

32,3

26,2

115

14,0

173,1

5

-

-

-

44,8

42,6

34,5

116

16,0

221,8

6

-

-

-

57,0

54,2

43,8

117

18,0

275,9

7

-

-

-

70,5

67,0

54,0

118

20,0

335,5

9

-

-

-

85,9

81,6

65,9

119

С19

5,0

34,3

2

-

-

18,0

13,0

12,6

-

120

6,0

43,4

2

-

-

-

15,0

14,5

-

121

7,0

53,0

2

-

-

-

17,9

17,3

-

122

8,0

63,0

3

-

-

-

20,3

19,7

14,0

123

9,0

73,4

3

-

-

-

23,2

22,6

15,9

124

10,0

84,1

4

-

-

-

26,9

26,1

18,5

125

12,0

106,5

3

-

-

-

27,7

26,4

21,4

126

14,0

166,3

5

-

-

-

43,2

41,1

33,3

127

16,0

213,7

7

-

-

-

55,1

52,4

42,3

128

18,0

266,7

7

-

-

-

68,3

64,9

52,4

129

20,0

325,1

9

-

-

-

83,4

79,3

64,0

130

22,0

388,9

10

-

-

-

86,0

80,7

73,3

131

24,0

457,9

12

-

-

-

101,3

95,1

86,3

132

26,0

532,3

14

-

-

-

117,7

110,4

100,3

133

28,0

611,8

16

-

-

-

135,1

126,8

115,1

134

30,0

696,5

18

-

-

-

153,6

144,1

130,8

135

С21

4,0

21,2

1

-

19,3

12,5

9,3

-

-

136

5,0

26,0

2

-

-

15,0

10,9

10,5

-

137

6,0

35,1

2

-

-

-

12,4

12,0

-

138

7,0

42,4

2

-

-

-

14,7

14,2

-

139

8,0

50,1

2

-

-

-

16,0

15,5

11,0

140

9,0

58,0

3

-

-

-

18,8

18,3

13,0

141

10,0

66,0

3

-

-

-

21,1

20,5

14,6

142

12,0

111,1

3

-

-

-

28,9

27,5

22,2

143

14,0

148,7

4

-

-

-

38,4

36,5

29,5

144

16,0

191,2

5

-

-

-

49,1

46,7

37,7

145

18,0

238,8

7

-

-

-

61,6

58,6

47,4

146

20,0

291,3

8

-

-

-

74,7

71,1

57,4

147

С25

12,0

53,1

2

-

-

-

14,4

13,8

11,3

148

14,0

67,4

2

-

-

-

17,8

17,0

13,8

149

16,0

82,8

3

-

-

-

22,1

21,1

17,2

150

18,0

99,4

3

-

-

-

26,1

24,8

20,1

151

20,0

117,0

3

-

-

-

30,2

28,8

23,3

152

22,0

135,6

4

-

-

-

30,8

28,9

26,3

153

24,0

155,1

4

-

-

-

34,8

32,6

29,7

154

26,0

175,5

5

-

-

-

39,5

37,1

33,8

155

28,0

196,8

5

-

-

-

43,9

41,2

37,4

156

30,0

219,0

6

-

-

-

49,0

46,0

41,8

Индекс

а

б

в

г

д

е



Швы стыковых соединений С12, С21

Ручная аргонодуговая сварка неплавящимся электродом с присадкой алюминия и алюминиевых сплавов

Карта 51

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

С12

4 - 12

15,0

1

-

13,9

8,7

5,7

5,2

3,9

2

14 - 20

19,5

1

-

-

-

5,8

5,6

4,7

3

С21

4 - 10

15,0

1

-

13,9

8,7

6,2

5,5

3,9

4

12 - 20

21,0

1

-

-

-

6,2

5,9

4,9

Индекс

а

б

в

г

д

е



Швы угловых соединений У4, У5, У6, У7, У8, У9

Ручная аргонодуговая сварка неплавящимся электродом с присадкой алюминия и алюминиевых сплавов

Карта 52

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

У4

1,5

9,8

1

-

11,7

8,2

-

-

-

2

2,0

10,0

1

-

11,8

8,3

-

-

-

3

2,5

10,1

1

-

10,7

7,3

5,4

-

-

4

3,0

10,1

1

-

10,8

7,4

5,5

-

-

5

4,0

15,6

1

-

14,6

8,8

6,5

-

-

6

5,0

16,1

1

-

-

9,5

7,2

6,3

-

7

6,0

26,6

2

-

-

-

9,9

9,6

-

8

7,0

28,2

2

-

-

-

10,4

10,1

-

9

8,0

29,6

2

-

-

-

10,2

10,0

7,3

10

9,0

30,9

2

-

-

-

10,6

10,3

7,5

11

10,0

32,1

2

-

-

-

10,9

10,6

7,7

12

12,0

45,0

2

-

-

-

12,6

12,0

9,9

13

У5

1,5

8,3

1

-

10,1

7,1

-

-

-

14

2,0

8,4

1

-

10,2

7,2

-

-

-

15

1,5

8,5

1

-

9,3

6,4

4,8

-

-

16

3,0

8,6

1

-

9,4

6,4

4,8

-

-

17

4,0

13,4

1

-

12,6

7,8

5,7

-

-

18

5,0

13,9

1

-

-

8,3

6,3

5,5

-

19

У6

4,0

91,7

4

-

82,1

52,6

32,9

-

-

20

5,0

97,4

4

-

-

49,8

34,7

31,4

-

21

6,0

102,4

4

-

-

-

35,0

33,6

-

22

7,0

106,7

4

-

-

-

38,5

34,0

-

23

8,0

110,7

4

-

-

-

36,1

34,3

24,0

24

9,0

114,3

5

-

-

-

36,7

34,9

25,4

25

10,0

117,7

5

-

-

-

37,7

35,7

25,5

26

12,0

123,5

4

-

-

-

39,1

36,6

26,0

27

14,0

195,9

5

-

-

-

50,9

48,4

39,2

28

16,0

227,5

6

-

-

-

59,1

56,2

45,5

29

18,0

259,5

7

-

-

-

67,4

64,2

52,0

30

20,0

291,9

8

-

-

-

75,9

72,2

58,5

31

У7

4,0

29,3

2

-

27,1

17,7

13,4

-

-

32

5,0

42,1

2

-

-

22,0

15,8

15,3

-

33

6,0

56,5

3

-

-

-

20,0

19,4

-

34

7,0

72,5

3

-

-

-

24,9

24,1

-

35

8,0

89,9

4

-

-

-

29,1

28,2

20,1

36

9,0

108,8

4

-

-

-

34,5

33,5

23,6

37

10,0

129,0

5

-

-

-

40,9

39,7

28,1

38

12,0

173,2

5

-

-

-

45,5

43,3

35,1

39

14,0

266,9

7

-

-

-

69,2

65,8

53,3

40

16,0

364,4

10

-

-

-

94,5

90,0

72,8

41

18,0

479,6

13

-

-

-

124,1

118,1

95,5

42

20,0

613,1

16

-

-

-

158,1

150,4

121,5

43

У8

12,0

54,8

2

-

-

-

15,1

14,4

11,9

44

14,0

72,5

2

-

-

-

19,3

18,4

15,0

45

16,0

92,3

3

-

-

-

24,8

23,6

19,3

46

18,0

114,2

3

-

-

-

30,0

28,5

23,2

47

20,0

138,1

4

-

-

-

36,4

34,7

28,2

48

22,0

164,1

5

-

-

-

37,8

35,6

32,5

49

24,0

192,1

5

-

-

-

43,6

40,9

37,3

50

26,0

222,0

6

-

-

-

50,4

47,3

43,1

51

28,0

253,8

7

-

-

-

57,6

54,1

49,3

52

30,0

287,6

8

-

-

-

65,2

61,3

55,8

52

32,0

323,2

9

-

-

-

73,3

68,9

62,7

54

34,0

360,6

10

-

-

-

81,6

76,7

69,8

55

35,0

380,0

10

-

-

-

85,6

80,4

73,2

56

У9

12,0

130,6

4

-

-

-

34,6

33,0

26,8

57

14,0

174,7

5

-

-

-

45,8

43,6

35,4

58

16,0

224,8

6

-

-

-

58,5

55,6

45,1

59

18,0

280,8

8

-

-

-

73,2

69,7

56,5

60

20,0

342,6

9

-

-

-

88,7

84,4

68,2

61

22,0

410,1

11

-

-

-

92,3

86,7

78,9

62

24,0

483,3

13

-

-

-

108,7

102,1

92,9

63

26,0

562,2

15

-

-

-

126,2

118,5

107,8

64

28,0

646,6

17

-

-

-

144,9

136,1

123,7

65

30,0

736,6

19

-

-

-

164,7

154,6

140,6

Индекс

а

б

в

г

д

е



Швы угловых соединений У8

Ручная аргонодуговая сварка неплавящимся электродом с присадкой алюминия и алюминиевых сплавов

Карта 53

Шов спротивоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

У8

12,0

86,9

3

-

-

-

23,5

22,4

18,3

2

14,0

106,1

3

-

-

-

28,0

26,7

21,7

3

16,0

126,0

4

-

-

-

33,8

31,9

26,0

4

18,0

146,8

4

-

-

-

38,5

36,6

29,7

5

20,0

168,2

5

-

-

-

43,2

40,6

34,2

6

22,0

190,2

5

-

-

-

44,3

42,2

36,9

7

24,0

212,9

6

-

-

-

48,5

45,6

41,5

8

26,0

356,9

9

-

-

-

80,0

75,2

68,4

9

28,0

395,1

10

-

-

-

88,5

83,2

75,6

10

30,0

434,3

11

-

-

-

97,3

91,3

83,1

11

32,0

474,5

12

-

-

-

106,3

99,8

90,8

12

34,0

515,6

13

-

-

-

115,4

108,4

98,5

13

35,0

536,5

14

-

-

-

120,4

113,1

102,8

Индекс

а

б

в

г

д

е



Швы тавровых соединений Т6, Т7, Т8

Ручная аргонодуговая сварка неплавящимся электродом с присадкой алюминия и алюминиевых сплавов

Карта 54

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

Т6

4,0

41,1

2

-

37,0

23,8

17,8

-

-

2

5,0

48,9

2

-

-

25,1

17,9

17,3

-

3

6,0

56,3

3

-

-

-

19,6

19,0

-

4

7,0

63,5

3

-

-

-

21,8

21,1

-

5

8,0

75,2

3

-

-

-

23,8

23,2

16,4

6

9,0

91,3

4

-

-

-

29,2

28,4

20,1

7

10,0

109,9

4

-

-

-

34,4

33,4

23,4

8

12,0

149,9

4

-

-

-

38,8

36,9

29,8

9

14,0

194,9

5

-

-

-

50,1

47,6

38,5

10

16,0

244,6

7

-

-

-

63,1

60,0

48,5

11

18,0

298,8

8

-

-

-

76,6

72,9

58,8

12

20,0

357,5

9

-

-

-

91,2

86,7

69,9

13

Т7

4,0

52,4

2

-

47,0

30,1

22,4

-

-

14

5,0

62,2

3

-

-

32,2

23,1

22,3

-

15

6,0

71,5

3

-

-

-

24,5

23,7

-

16

7,0

80,5

3

-

-

-

27,2

26,4

-

17

8,0

93,7

4

-

-

-

30,0

29,1

20,7

18

9,0

112,6

4

-

-

-

35,4

34,4

24,2

19

10,0

132,7

5

-

-

-

41,8

40,6

28,6

20

12,0

176,3

5

-

-

-

46,0

43,8

35,5

21

14,0

224,1

6

-

-

-

58,1

55,3

44,7

22

16,0

276,0

7

-

-

-

71,1

67,6

54,6

23

18,0

331,6

9

-

-

-

85,6

81,5

65,9

24

20,0

390,7

10

-

-

-

100,4

95,5

77,1

25

Т8

12,0

81,5

3

-

-

-

22,1

21,1

17,3

26

14,0

100,9

3

-

-

-

26,7

25,5

20,7

27

16,0

121,3

4

-

-

-

32,3

30,7

25,0

28

18,0

142,7

4

-

-

-

37,4

35,6

28,9

29

20,0

165,0

5

-

-

-

43,3

41,3

33,5

30

22,0

188,2

5

-

-

-

42,6

40,0

36,4

31

24,0

212,1

6

-

-

-

48,1

45,2

41,2

32

26,0

236,9

6

-

-

-

53,2

50,0

45,5

33

28,0

262,4

7

-

-

-

59,1

55,5

50,5

34

30,0

288,6

8

-

-

-

65,1

61,1

55,6

35

32,0

315,5

8

-

-

-

70,7

66,4

60,4

36

34,0

343,0

9

-

-

-

77,0

72,3

65,7

37

35,0

357,0

9

-

-

-

79,8

75,0

68,2

Индекс

а

б

в

г

д

е



Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, Т1, Т3

Ручная аргонодуговая сварка неплавящимся электродом с присадкой алюминия и алюминиевых сплавов

Карта 55

Основной шов

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

Н1

2,0

4,5

1

-

5,9

4,3

-

-

-

2

2,5

6,6

1

-

7,4

5,1

3,9

-

-

3

Н2

3,0

9,1

1

-

9,7

6,6

4,9

-

-

4

4,0

14,8

1

-

13,7

8,9

6,8

-

-

5

У4

5,0

21,6

1

-

-

11,3

8,1

7,9

-

6

6,0

29,4

2

-

-

-

10,6

10,3

-

7

7,0

38,1

2

-

-

-

13,3

12,9

-

8

У5

8,0

47,8

2

-

-

-

15,3

14,8

10,5

9

9,0

58,4

3

-

-

-

18,8

18,3

13,0

10

10,0

69,8

3

-

-

-

22,1

21,5

15,1

11

У7

12,0

95,0

3

-

-

-

24,9

23,7

19,2

12

14,0

123,3

4

-

-

-

32,2

30,7

24,9

13

16,0

154,6

4

-

-

-

39,7

37,7

30,5

14

Т1

18,0

188,7

5

-

-

-

48,4

46,0

37,1

15

20,0

225,5

6

-

-

-

57,7

54,9

44,3

16

22,0

287,6

8

-

-

-

63,9

60,0

54,5

17

Т3

24,0

337,9

9

-

-

-

74,8

70,2

63,7

18

26,0

391,8

10

-

-

-

86,4

81,0

73,6

Индекс

а

б

в

г

д

е



Швы стыковых соединений С2, С4, С5, С7, С8, С9, С17, С25

Ручная аргонодуговая сварка неплавящимся электродом с присадкой труб из меди и медно-никелевых сплавов

Карта 56

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

С2

1,0

7,6

1

21,0

16,7

13,3

11,1

-

-

2

1,5

7,9

1

18,6

13,7

11,4

9,8

-

-

3

2,0

8,1

1

19,0

14,1

11,7

10,1

-

-

4

2,5

13,2

1

28,0

18,2

15,6

13,7

12,2

-

5

3,0

13,6

1

29,0

18,8

16,1

14,1

12,6

-

6

4,0

14,4

1

-

17,0

14,9

13,3

12,0

11,0

7

5,0

21,0

1

-

21,2

18,8

17,0

15,5

14,2

8

6,0

22,0

1

-

20,3

18,4

16,8

15,5

24,4

9

С4

1,0

5,2

1

12,8

9,6

8,1

7,0

-

-

10

1,5

5,3

1

13,0

9,7

8,1

7,1

-

-

11

2,0

5,4

1

14,7

11,8

9,4

7,9

-

-

12

2,5

8,8

1

19,1

12,6

10,8

9,5

8,5

-

13

3,0

9,1

1

19,7

12,9

11,1

9,8

8,8

-

14

4,0

9,5

1

-

11,6

10,3

9,2

8,3

7,7

15

5,0

13,1

1

-

13,6

12,2

11,0

10,1

9,3

16

6,0

13,6

1

-

12,6

11,4

10,4

9,6

8,9

17

С5

1,0

3,7

1

9,5

7,2

6,1

3,3

-

-

18

1,5

3,8

1

9,7

7,3

6,2

5,4

-

-

19

2,0

3,9

1

10,8

8,7

7,8

5,9

-

-

20

2,5

7,3

1

16,0

10,6

9,2

8,1

7,3

-

21

3,0

7,6

1

16,6

11,0

9,5

8,3

7,5

-

22

4,0

8,0

1

-

10,0

8,8

7,9

7,2

6,6

23

5,0

11,5

1

-

12,2

10,9

9,9

9,0

8,4

24

6,0

12,1

1

-

11,3

10,2

9,4

8,7

8,1

25

С7

3,0

5,6

1

12,5

8,4

7,3

6,4

5,8

-

26

4,0

6,7

1

-

8,5

7,5

6,8

6,2

5,7

27

5,0

7,7

1

-

8,5

7,6

7,0

6,4

6,0

28

6,0

8,6

1

-

8,4

7,7

7,0

6,5

6,1

29

С8

3,0

9,2

1

20,0

13,1

11,3

10,0

8,9

-

30

4,0

15,2

1

-

17,9

15,7

14,0

12,6

11,6

31

5,0

22,3

1

-

23,1

20,7

18,7

17,1

15,8

32

6,0

30,5

2

-

27,6

24,9

22,7

20,9

19,4

33

7,0

39,9

2

-

-

29,1

26,8

24,8

23,1

34

8,0

50,3

3

-

-

36,9

38,9

31,4

29,3

35

9,0

61,6

3

-

-

40,9

37,9

35,3

33,0

36

10,0

74,0

4

-

-

49,3

45,6

42,5

39,8

37

С9

3,0

11,7

1

25,1

16,4

14,1

12,4

11,1

-

38

4,0

18,0

1

-

21,1

18,4

16,4

14,8

13,5

39

5,0

25,2

2

-

25,9

23,1

20,9

19,1

17,6

40

6,0

33,1

2

-

29,7

26,8

25,5

22,5

20,9

41

7,0

41,7

2

-

-

30,3

27,9

25,8

24,0

42

8,0

50,9

3

-

-

37,3

34,3

31,8

29,6

43

9,0

60,7

3

-

-

40,4

37,4

34,8

32,6

44

10,0

76,3

4

-

-

50,7

46,9

43,7

40,9

45

С17

3,0

10,5

1

22,7

14,9

12,8

11,2

10,1

-

46

4,0

16,0

1

-

18,9

16,5

14,7

13,3

12,2

47

5,0

20,2

2

-

23,1

20,6

18,7

17,1

15,8

48

6,0

29,0

2

-

26,3

23,0

21,7

20,0

18,5

49

7,0

36,4

2

-

-

26,7

24,6

22,8

21,3

50

8,0

44,2

2

-

-

32,1

29,5

27,3

25,4

51

С25

6,0

10,7

1

-

10,3

9,4

8,6

7,9

7,4

52

7,0

13,7

1

-

-

10,6

9,8

9,2

8,6

53

8,0

16,8

1

-

-

12,8

11,8

11,0

10,2

54

9,0

20,2

1

-

-

13,9

12,9

12,0

11,3

55

10,0

23,9

2

-

-

16,8

15,7

14,6

13,8

56

12,0

31,7

2

-

-

20,1

18,8

17,6

16,6

57

14,0

40,3

2

-

-

25,0

23,3

21,9

20,6

58

16,0

49,7

2

-

-

30,4

28,3

26,4

24,9

59

18,0

59,7

2

-

-

36,0

33,5

31,4

29,5

60

20,0

70,3

3

-

-

42,8

39,8

37,3

35,1

Индекс

а

б

в

г

д

е



Швы угловых соединений У4, У6, У9

Ручная аргонодуговая сварка неплавящимся электродом с присадкой труб из меди и медно-никелевых сплавов

Карта 57

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

У4

1,0

2,1

1

6,8

5,6

4,7

4,1

-

-

2

1,5

2,2

1

6,4

5,0,

4,3

3,9

-

-

3

2,0

2,4

1

6,6

5,2

4,5

4,0

-

-

4

2,5

4,5

1

10,6

7,2

6,3

5,6

5,1

-

5

3,0

4,8

1

11,3

7,7

6,7

6,0

5,4

-

6

4,0

5,4

1

-

7,4

6,6

6,0

5,5

5,1

7

У6

3,0

9,0

1

19,9

13,2

11,4

10,0

9,0

-

8

4,0

14,8

1

-

17,8

15,6

13,9

12,6

11,6

9

5,0

21,7

2

-

23,0

20,5

18,6

17,1

15,8

10

6,0

29,7

2

-

27,2

24,6

22,5

20,7

19,2

11

7,0

38,6

2

-

-

28,6

26,3

24,4

22,8

12

8,0

48,6

3

-

-

36,2

33,3

30,9

28,9

13

9,0

59,5

3

-

-

40,1

37,1

34,6

32,4

14

10,0

71,3

4

-

-

48,2

44,6

41,6

39,0

15

У9

3,0

10,1

1

22,1

14,6

12,6

11,1

10,0

-

16

4,0

16,3

1

-

19,4

17,0

15,2

13,7

12,6

17

5,0

23,5

2

-

24,7

22,0

20,0

18,3

16,9

18

6,0

31,7

2

-

28,9

26,1

23,9

22,0

20,4

19

7,0

40,9

2

-

-

30,1

27,7

25,7

24,0

20

8,0

50,9

3

-

-

37,8

34,8

32,2

30,1

21

9,0

61,9

3

-

-

41,5

38,5

35,8

33,6

22

10,0

73,6

4

-

-

49,6

45,9

42,8

40,1

23

12,0

99,3

3

-

-

59,8

55,6

52,0

48,8

24

14,0

128,0

4

-

-

76,9

71,5

66,9

62,8

25

16,0

159,4

5

-

-

95,7

88,9

83,1

78,1

26

18,0

193,5

6

-

-

115,9

107,7

100,7

94,6

27

20,0

247,9

8

-

-

148,5

138,0

129,0

121,1

Индекс

а

б

в

г

д

е



Швы нахлесточных и угловых соединений Н1, Н3, Н4, У7, У23

Ручная аргонодуговая сварка неплавящимся электродом с присадкой труб из меди и медно-никелевых сплавов

Карта 58

Основной шов

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

Н1

2,0

4,5

1

11,2

8,4

7,1

6,2

-

-

2

2,5

6,6

1

14,8

9,8

8,5

7,5

6,8

-

3

Н3

3,0

9,1

1

19,7

13,0

11,2

9,8

8,8

-

4

4,0

14,8

1

-

17,5

15,3

13,7

12,3

11,3

5

5,0

21,6

2

-

22,4

20,0

18,1

16,6

15,3

6

Н4

6,0

29,4

2

-

26,6

24,0

21,9

20,1

18,7

7

7,0

38,1

2

-

-

27,8

25,6

23,7

22,1

8

8,0

47,8

3

-

-

35,1

32,3

29,9

27,9

9



9,0

58,4

3

-

-

38,8

35,9

33,4

31,3

10

У7

10,0

69,8

3

-

-

45,9

42,4

39,5

36,9

11

12,0

95,0

3

-

-

56,8

52,8

49,3

46,3

12

14,0

123,3

4

-

-

73,6

68,4

63,9

60,0

13

У23

16,0

154,6

5

-

-

92,1

85,6

79,9

75,0

14

18,0

188,7

6

-

-

112,2

104,2

97,3

91,4

15

20,0

225,5

7

-

-

133,8

124,3

116,1

109,0

16

22,0

287,6

9

-

-

170,6

158,4

147,9

138,8

17

24,0

337,9

10

-

-

199,9

185,6

173,3

162,6

18

26,0

391,8

12

-

-

231,9

215,4

201,1

188,7

Индекс

а

б

в

г

д

е



Швы стыковых соединений С4, С18, С19, С57, С60

Ручная аргонодуговая сварка неплавящимся электродом без присадки труб из меди и медно-никелевых сплавов

Карта 59

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

С4

2,0

4,7

1

11,6

8,7

7,3

6,4

-

-

2

2,5

10,2

1

22,0

14,4

12,4

10,9

9,7

-

3

3,0

11,1

1

23,7

15,5

13,3

11,7

10,4

-

4

4,0

21,7

2

-

24,9

22,2

20,0

18,1

16,6

5

5,0

24,3

2

-

25,7

22,5

20,1

18,3

16,9

6

С18

4,0

29,6

2

-

34,4

30,1

26,8

24,2

22,1

7

5,0

37,3

2

-

37,5

33,3

30,0

27,3

25,1

8

С19

4,0

37,6

2

-

43,3

37,6

33,6

30,2

27,5

9

5,0

46,7

3

-

47,1

41,9

37,7

34,4

31,6

10

С57

2,0

5,6

1

13,6

10,2

8,6

7,4

-

-

11

2,5

13,7

1

29,2

19,0

16,3

14,3

12,7

-

12

3,0

15,0

1

31,8

20,7

17,7

15,5

13,8

-

13

4,0

27,1

2

-

31,0

27,6

24,7

22,3

20,4

14

5,0

30,6

2

-

31,7

27,8

24,9

22,7

20,9

15

С60

2,0

9,6

1

22,4

14,8

12,7

11,1

-

-

16

2,5

10,4

1

22,5

15,7

13,4

11,8

10,0

-

17

3,0

11,1

1

23,9

16,5

13,7

11,8

10,6

-

18

4,0

18,5

1

-

21,6

18,9

16,8

15,2

13,9

19

5,0

21,0

1

-

21,3

18,9

17,1

15,6

14,3

Индекс

а

б

в

г

д

е



Швы угловых соединений У7, У16, У17, У18

Ручная аргонодуговая сварка неплавящимся электродом без присадки труб из меди и медно-никелевых сплавов

Карта 60

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

У7

2,0

8,3

1

19,8

14,7

12,3

10,6

-

-

2

2,5

12,3

1

26,7

17,5

15,0

13,2

11,8

-

3

3,0

17,1

1

36,3

23,6

20,2

17,7

15,8

-

4

4,0

28,4

2

-

33,5

29,3

26,1

23,6

21,6

5

5,0

42,1

2

-

42,4

37,7

33,9

30,9

28,4

6

6,0

58,2

3

-

51,9

46,8

42,6

39,2

36,3

7

7,0

76,4

4

-

-

55,8

51,3

47,5

44,3

8

У16

2,0

7,0

1

16,9

12,5

10,5

9,1

-

-

9

2,5

9,7

1

21,1

13,9

12,0

10,6

9,5

-

10

3,0

12,6

1

27,0

17,7

15,2

13,3

11,9

-

11

4,0

18,9

1

-

22,2

19,4

17,3

15,6

14,3

12

5,0

26,0

2

-

26,9

24,0

21,7

19,8

18,3

13

6,0

33,7

2

-

30,4

27,5

25,1

23,1

21,4

14

7,0

42,0

2

-

-

30,7

28,2

26,2

24,4

15

У17

2,5

11,7

1

25,3

16,6

14,3

12,5

11,2

-

16

3,0

16,9

1

35,8

23,3

19,9

17,4

15,5

-

17

4,0

20,9

2

-

34,9

30,6

27,2

24,6

22,4

18

5,0

46,6

3

-

47,1

41,9

37,8

34,5

31,7

19

У18

2,0

9,2

1

21,6

16,0

13,3

11,5

-

-

20

2,5

12,6

1

27,1

17,8

15,2

13,4

12,0

-

21

3,0

16,4

1

34,7

22,6

19,3

16,9

15,1

-

22

4,0

24,7

2

-

29,2

25,6

22,8

20,6

18,9

23

5,0

33,9

2

-

34,3

30,5

27,5

25,1

23,1

24

6,0

43,9

2

-

38,9

35,1

31,9

29,3

27,2

25

7,0

54,6

3

-

-

40,0

36,8

34,1

31,8

Индекс

а

б

в

г

д

е



Швы нахлесточных и угловых соединений Н1, Н3, Н4, У7, У23

Ручная аргонодуговая сварка неплавящимся электродом без присадки труб из меди и медно-никелевых сплавов

Карта 61

Основной шов

Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,0

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

Н1

2,0

5,0

1

12,2

9,1

7,7

6,7

-

-

2

Н3

2,5

7,0

1

15,6

10,4

8,9

7,9

7,1

-

3

Н4

3,0

9,3

1

20,3

13,3

11,5

10,1

9,0

-

У7

4,0

14,6

1

-

17,3

15,1

13,5

12,2

11,2

5

У23

5,0

20,6

1

-

20,9

18,5

16,7

15,3

14,0

6

6,0

27,3

2

-

24,9

22,4

20,5

18,9

17,5

7

7,0

34,7

2

-

-

25,5

23,5

21,8

20,3

Индекс

а

б

в

г

д

е



Швы стыковых соединений С2, С4, С5, С6, С7, С8, С9, С10, С11, С12, С15, С17, С18, С19, С20, С21, С22, С25, С28

Ручная аргонодуговая сварка неплавящимся электродом без присадки труб из меди и медно-никелевых сплавов

Карта 62

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,6

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

С2

1,0

5,0

1

11,3

9,3

7,3

-

-

-

2

1,5

10,1

1

18,1

14,7

11,5

9,5

-

-

3

2,0

10,5

1

18,7

15,3

11,9

9,8

-

-

4

2,5

11,0

1

18,6

15,1

11,8

9,7

8,3

-

5

3,0

11,4

1

19,3

15,6

12,2

10,0

8,6

-

6

4,0

12,0

1

20,3

16,4

12,8

10,5

9,0

-

7

5,0

18,7

1

-

23,7

18,4

15,1

12,8

11,2

8

6,0

19,7

1

-

24,9

19,4

15,9

13,5

11,8

9

С4

1,0

4,5

1

9,0

7,4

5,9

-

-

-

10

1,5

5,7

1

10,6

8,7

6,9

5,8

-

-

11

2,0

6,7

1

12,2

10,0

7,9

6,6

-

-

12

2,5

11,8

1

19,9

16,1

12,5

10,3

8,8

-

13

3,0

12,1

1

20,4

16,5

12,9

10,6

9,1

-

14

4,0

12,7

1

21,3

17,0

13,4

11,0

9,4

-

15

5,0

13,1

1

-

16,9

13,3

10,9

9,3

8,2

16

6,0

13,5

1

-

17,4

13,6

11,2

9,6

8,4

17

С5

1,0

3,7

1

7,7

7,3

5,1

-

-

-

18

1,5

4,4

1

8,5

7,0

5,6

4,7

-

-

19

2,0

5,0

1

9,4

7,8

6,2

5,2

-

-

20

2,5

10,3

1

17,4

14,1

11,1

9,1

7,8

-

21

3,0

10,6

1

18,0

14,6

11,4

9,4

8,1

-

22

4,0

11,2

1

18,9

15,3

11,9

9,8

8,4

-

23

5,0

11,6

1

-

15,1

11,8

9,8

8,4

7,3

24

6,0

12,0

1

-

15,6

12,2

10,1

8,6

7,5

25

С6

1,0

3,8

1

7,7

6,4

5,1

-

-

-

26

1,5

4,5

1

8,6

7,2

5,7

4,8

-

-

27

2,0

5,1

1

9,7

8,0

6,3

5,3

-

-

28

2,5

10,4

1

17,6

14,3

11,1

9,2

7,9

-

29

3,0

10,7

1

18,1

14,7

11,5

9,5

8,1

-

30

4,0

11,2

1

19,0

15,4

12,0

9,9

8,5

-

31

5,0

11,7

1

-

15,2

11,9

9,8

8,4

7,4

32

6,0

12,1

1

-

15,7

12,3

10,1

8,7

7,6

33

С7

3,0

5,6

1

9,9

8,1

6,5

5,4

4,7

-

34

4,0

6,7

1

11,7

9,5

7,5

6,3

5,4

-

35

5,0

7,7

1

-

10,3

8,2

6,8

5,9

5,2

36

6,0

8,6

1

-

11,5

9,0

7,5

6,5

5,7

37

С8

3,0

8,3

1

14,4

11,7

9,2

7,7

6,6

-

38

4,0

14,0

1

23,4

19,0

14,7

12,1

10,4

-

39

5,0

20,9

1

-

26,4

20,6

16,9

14,3

12,5

40

6,0

29,0

2

-

36,9

28,7

23,6

20,1

17,5

41

7,0

38,3

2

-

46,2

35,7

29,2

24,8

21,6

42

8,0

48,6

2

-

58,2

44,9

36,7

31,1

27,0

43

9,0

60,1

2

-

-

52,9

43,1

36,5

31,7

44

10,0

72,7

3

-

-

64,2

52,4

44,3

38,5

45

С9

3,0

10,3

1

17,6

14,3

11,2

9,3

7,9

-

46

4,0

16,3

1

27,2

22,0

17,1

14,0

11,9

-

47

5,0

23,3

1

-

29,3

22,8

18,7

15,8

13,8

48

6,0

31,1

2

-

39,4

30,7

25,2

21,4

18,7

49

7,0

39,7

2

-

47,8

37,0

30,2

25,7

22,3

50

8,0

52,2

2

-

62,4

48,1

39,2

33,2

28,9

51

9,0

63,8

2

-

-

56,1

45,7

38,6

33,5

52

10,0

76,4

3

-

-

67,3

54,9

46,5

40,4

53

С10

3,0

8,3

1

14,4

11,7

9,2

7,7

6,6

-

54

4,0

14,0

1

23,4

19,0

14,7

12,1

10,4

-

55

5,0

20,9

1

-

26,4

20,6

16,9

14,3

12,5

56

6,0

29,0

2

-

36,9

28,7

23,6

20,1

17,5

57

7,0

38,3

2

-

46,2

35,7

29,2

24,8

21,6

58

8,0

48,6

2

-

58,2

44,9

36,7

31,1

27,0

59

9,0

60,1

2

-

-

52,9

43,1

36,5

31,7

60

10,0

72,7

3

-

-

64,2

52,4

44,3

38,5

61

С11

3,0

14,5

1

24,3

19,6

15,3

12,5

10,7

-

62

4,0

22,5

1

37,1

29,9

23,1

18,9

16,1

-

63

5,0

31,7

2

-

40,2

31,3

25,6

21,8

19,0

64

6,0

41,9

2

-

52,6

40,8

33,4

28,3

24,6

65

7,0

53,1

2

-

63,4

48,9

39,9

33,8

29,3

66

8,0

65,2

2

-

77,5

59,6

48,6

41,1

35,6

67

9,0

78,1

3

-

-

68,8

56,1

47,5

41,2

68

10,0

91,8

3

-

-

80,5

65,6

55,4

48,1

69

С12

3,0

8,3

1

14,4

11,7

9,2

7,7

6,6

-

70

4,0

14,0

1

23,5

19,0

14,8

12,2

10,2

-

71

5,0

20,9

1

-

26,5

20,6

16,9

14,4

12,5

72

6,0

29,1

2

-

37,0

28,9

23,7

20,1

17,6

73

7,0

38,4

2

-

46,4

35,8

29,3

24,9

21,7

74

8,0

48,9

2

-

58,6

45,2

36,9

31,2

27,2

75

9,0

60,5

2

-

-

53,3

43,4

36,7

31,9

76

10,0

73,2

3

-

-

64,7

52,8

44,7

38,8

77

С15

6,0

10,8

1

-

14,2

11,2

9,3

7,9

7,0

78

7,0

13,8

1

-

17,2

13,4

11,0

9,4

8,3

79

8,0

17,1

1

-

21,0

16,3

13,4

11,4

10,0

80

9,0

20,0

1

-

-

18,7

15,3

13,0

11,4

81

10,0

24,4

1

-

-

21,9

17,9

15,2

13,3

82

12,0

32,6

1

-

-

-

21,0

17,9

15,6

83

14,0

41,6

1

-

-

-

26,6

22,5

19,6

84

16,0

51,5

1

-

-

-

32,6

27,5

23,9

85

18,0

62,1

2

-

-

-

39,6

33,5

29,1

86

20,0

73,4

2

-

-

-

46,5

39,3

34,1

87

С17

3,0

8,9

1

15,4

12,5

9,8

8,1

7,0

-

88

4,0

14,3

1

24,0

19,4

15,1

12,4

10,6

-

89

5,0

20,7

1

-

26,2

20,4

16,7

14,2

12,4

90

6,0

27,9

1

-

35,0

27,2

22,2

18,8

16,4

91

7,0

36,0

2

-

43,5

33,7

27,6

23,4

20,4

92

8,0

44,9

2

-

53,8

41,6

33,9

28,8

25,0

93

9,0

54,5

2

-

-

48,1

39,2

33,2

28,9

94

10,0

64,8

2

-

-

56,9

46,3

39,2

34,0

95

С18

3,0

11,0

1

18,6

15,1

11,8

9,8

8,4

-

96

4,0

17,0

1

28,3

22,8

17,7

14,5

12,4

-

97

5,0

23,9

1

-

30,1

23,4

19,1

16,2

14,1

98

6,0

31,5

2

-

39,9

31,1

25,5

21,7

18,9

99

7,0

39,9

2

-

48,1

37,1

30,4

25,8

22,4

100

8,0

48,9

2

-

58,5

45,1

36,9

31,2

27,1

101

9,0

58,5

2

-

-

51,5

42,0

35,5

30,9

102

10,0

68,7

3

-

-

60,8

49,6

42,0

36,5

103

С19

3,0

8,4

1

14,5

11,8

9,3

7,7

6,7

-

104

4,0

13,8

1

23,2

18,0

14,6

12,0

10,3

-

105

5,0

20,4

1

-

25,8

20,1

16,5

14,0

12,2

106

6,0

27,9

1

-

35,0

27,2

22,2

18,8

16,3

107

7,0

36,5

2

-

44,1

34,1

27,9

23,7

20,7

108

8,0

45,9

2

-

55,1

42,5

34,7

29,4

25,6

109

9,0

56,3

2

-

-

49,7

40,5

34,3

29,8

110

10,0

67,6

2

-

-

59,3

48,3

40,8

35,4

111

С20

3,0

10,0

1

17,1

13,9

10,9

9,0

7,7

-

112

4,0

16,1

1

26,9

21,7

16,9

13,9

11,8

-

113

5,0

23,3

1

-

29,4

22,9

18,7

15,9

13,8

114

6,0

31,5

2

-

39,9

31,1

25,5

21,7

18,9

115

7,0

40,7

2

-

49,0

37,8

30,9

26,3

22,9

116

8,0

50,7

2

-

60,7

46,8

38,2

32,3

28,1

117

9,0

61,6

2

-

-

54,2

44,2

37,4

32,4

118

10,0

73,4

3

-

-

64,8

52,8

44,7

38,9

119

С21

3,0

8,4

1

14,6

11,9

9,3

7,7

6,7

-

120

4,0

13,8

1

23,3

18,8

14,6

12,0

10,3

-

121

5,0

20,4

1

-

25,8

20,1

16,5

14,0

12,2

122

6,0

27,9

1

-

35,0

27,2

22,2

18,8

16,3

123

7,0

36,4

2

-

44,0

34,1

27,9

23,7

20,6

124

8,0

45,9

2

-

55,0

42,5

34,7

29,4

25,6

125

9,0

56,3

2

-

-

49,6

40,5

34,2

29,7

126

10,0

67,5

2

-

-

59,2

48,2

40,7

35,3

127

С22

4,0

13,0

1

22,0

17,8

13,8

11,4

9,7

-

128

5,0

18,8

1

-

23,9

18,6

15,3

13,0

11,4

129

6,0

25,3

1

-

31,8

24,7

20,2

17,1

14,9

130

7,0

32,6

2

-

39,6

30,7

25,1

21,4

18,7

131

8,0

40,6

2

-

48,9

37,7

30,9

26,2

22,8

132

9,0

49,2

2

-

-

43,6

35,6

30,2

26,2

133

10,0

58,5

2

-

-

51,5

42,0

35,5

30,8

134

12,0

78,8

2

-

-

-

49,8

42,1

36,5

135

14,0

101,4

2

-

-

-

63,5

53,7

46,5

136

16,0

126,2

3

-

-

-

79,2

66,9

58,0

137

18,0

153,0

4

-

-

-

96,1

81,2

70,4

138

20,0

181,8

4

-

-

-

113,7

95,9

83,1

139

С25

6,0

10,7

1

-

14,1

11,1

9,2

7,9

7,8

140

7,0

13,7

1

-

17,0

13,2

10,9

9,3

8,2

141

8,0

16,8

1

-

20,7

16,1

13,2

11,3

9,9

142

9,0

20,2

1

-

-

18,4

15,0

12,8

11,2

143

10,0

23,9

1

-

-

21,4

17,6

14,9

13,0

144

12,0

31,7

1

-

-

-

20,5

17,4

15,2

145

14,0

40,3

1

-

-

-

25,8

21,8

19,0

146

16,0

49,7

1

-

-

-

31,4

26,6

23,1

147

18,0

59,7

2

-

-

-

38,1

32,3

28,1

148

20,0

70,3

2

-

-

-

44,6

37,7

32,8

149

С28

1,0

6,6

1

12,7

10,4

8,2

-

-

-

150

1,5

8,7

1

15,6

12,8

10,0

8,3

-

-

151

2,0

10,6

1

18,8

15,3

12,0

9,9

-

-

152

2,5

17,7

1

29,3

23,6

18,3

15,0

12,8

-

153

3,0

20,3

1

33,5

27,0

20,9

17,1

14,5

-

154

4,0

25,3

1

41,4

33,3

25,7

21,0

17,8

-

Индекс

а

б

в

г

д

е



Швы стыковых соединений С12, С21

Ручная аргонодуговая сварка неплавящимся электродом с присадкой легированных и высоколегированных сталей

Карта 63

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,6

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

С12

3,0

3,4

1

6,5

5,4

4,4

3,7

3,3

-

2

4,0

3,4

1

6,5

5,4

4,4

3,7

3,3

-

3

5,0

9,0

1

-

11,5

8,7

7,3

6,3

5,6

4

6,0

9,0

1

-

11,5

8,7

7,3

6,3

5,6

5

7,0

9,0

1

-

12,0

9,1

7,5

6,5

5,7

6

8,0

9,0

1

-

12,0

9,1

7,5

6,5

5,7

7

9,0

9,0

1

-

-

9,5

7,9

6,8

6,0

8

10,0

9,0

1

-

-

9,5

7,9

6,8

6,0

9

С21

3,0

3,4

1

6,5

5,4

4,4

3,7

3,3

-

10

4,0

3,4

1

6,5

5,4

4,4

3,7

3,3

-

11

5,0

9,0

1

-

11,5

8,7

7,3

6,3

5,6

12

6,0

9,0

1

-

11,5

8,7

7,3

6,3

5,6

13

7,0

9,0

1

-

12,0

9,1

7,5

6,5

5,7

14

8,0

9,0

1

-

12,0

9,1

7,5

6,5

5,7

15

9,0

9,0

1

-

-

9,5

7,9

6,8

6,0

16

10,0

9,0

1

-

-

9,5

7,9

6,8

6,0

Индекс

а

б

в

г

д

е



Швы тавровых соединений Т6, Т7, Т8

Ручная аргонодуговая сварка неплавящимся электродом с присадкой легированных и высоколегированных сталей

Карта 64

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,6

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

Т6

3,0

8,1

1

14,2

11,6

9,2

7,7

6,6

-

2

4,0

11,7

1

20,0

16,2

12,7

10,5

9,0

-

3

5,0

22,7

1

-

28,9

22,5

18,5

15,7

13,7

4

6,0

29,2

2

-

37,3

29,2

24,0

20,4

17,9

5

7,0

49,6

2

-

59,6

46,0

37,6

31,9

27,7

6

8,0

59,7

2

-

71,4

55,0

44,9

38,0

33,0

7

9,0

70,4

3

-

-

62,6

51,1

43,4

37,7

8

10,0

81,6

3

-

-

72,1

58,8

49,8

43,3

9

Т7

3,0

8,1

1

14,2

11,6

9,2

7,7

6,6

-

10

4,0

11,7

1

20,0

16,2

12,7

10,5

9,0

-

11

5,0

22,7

1

-

28,9

22,5

18,5

15,7

13,7

12

6,0

29,2

2

-

37,3

29,2

24,0

20,4

17,9

13

7,0

49,6

2

-

59,6

46,0

37,6

31,9

27,7

14

8,0

59,7

2

-

71,4

55,0

44,9

38,0

33,0

15

9,0

70,4

3

-

-

62,6

51,1

43,4

37,7

16

10,0

81,6

3

-

-

72,1

58,8

49,8

43,3

17

Т8

6,0

14,5

1

-

18,9

14,8

12,2

10,5

9,2

18

7,0

18,0

1

-

22,2

17,3

14,2

12,2

10,7

19

8,0

21,8

1

-

26,6

20,6

16,9

14,4

12,6

20

9,0

25,7

1

-

-

23,2

19,0

16,2

14,1

21

10,0

29,8

2

-

-

27,4

22,5

19,2

16,8

22

12,0

43,7

1

-

-

-

28,0

23,7

20,7

23

14,0

58,5

2

-

-

-

37,6

31,9

27,8

24

16,0

75,2

2

-

-

-

47,9

40,5

35,2

25

18,0

94,0

2

-

-

-

59,3

50,1

43,5

26

20,0

114,7

3

-

-

-

72,6

61,4

53,3

Индекс

а

б

в

г

д

е



Швы угловых соединений У1, У2, У4, У5, У6, У7, У8, У9, У10

Ручная аргонодуговая сварка неплавящимся электродом с присадкой легированных и высоколегированных сталей

Карта 65

Основной шов

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,6

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

У1

1,0

4,0

1

8,2

6,8

5,5

-

-

-

2

1,5

11,2

1

20,0

16,3

12,7

10,5

-

-

3

2,0

11,3

1

20,1

16,4

12,8

10,6

-

-

4

2,5

21,6

1

35,7

28,8

22,3

18,2

15,5

-

5

3,0

21,8

1

36,0

29,0

22,4

18,4

15,6

-

6

У2

1,0

3,6

1

7,5

6,2

5,8

-

-

-

7

1,5

4,7

1

9,1

7,6

6,0

5,1

-

-

8

2,0

5,8

1

10,9

8,9

7,1

6,0

-

-

9

2,5

10,2

1

17,5

14,2

11,1

9,2

7,9

-

10

3,0

11,9

1

27,2

16,4

12,8

10,6

9,0

-

11

4,0

15,1

1

25,4

20,5

16,0

13,1

11,2

-

12

У4

1,0

1,4

1

3,6

3,1

2,6

-

-

-

13

1,5

2,3

1

5,0

4,2

3,5

3,0

-

-

14

2,0

2,3

1

5,1

4,3

3,6

3,1

-

-

15

2,5

4,5

1

8,4

7,0

5,6

4,7

4,2

-

16

3,0

4,7

1

8,7

7,1

5,7

4,8

4,2

-

17

4,0

5,5

1

9,9

8,2

6,5

5,5

4,5

-

18

У5

1,0

1,4

1

3,6

3,1

2,6

-

-

-

19

1,5

2,3

1

5,0

4,2

3,5

3,0

-

-

20

2,0

2,3

1

5,1

4,3

3,6

3,1

-

-

21

2,5

4,5

1

5,4

7,0

5,6

4,7

4,2

-

22

3,0

4,7

1

8,7

7,1

5,7

4,8

4,2

-

23

4,0

5,5

1

9,9

8,2

6,5

5,5

4,8

-

24

У6

3,0

8,3

1

14,5

11,9

9,4

7,8

6,8

-

25

4,0

14,0

1

23,6

19,1

14,0

12,3

18,5

-

26

5,0

20,9

1

-

26,7

20,8

17,1

14,5

12,7

27

6,0

29,1

2

-

37,3

29,1

23,9

20,4

17,8

28

7,0

38,4

2

-

46,6

36,1

29,6

25,2

22,0

29

8,0

48,9

2

-

58,8

45,5

37,2

31,5

27,4

30

9,0

60,5

2

-

-

53,5

43,7

37,0

32,2

31

10,0

73,2

3

-

-

65,1

53,1

45,0

39,2

32

У7

3,0

8,3

1

14,5

11,9

9,4

7,8

6,8

-

33

4,0

14,0

1

23,6

19,1

14,9

12,3

10,5

-

34

5,0

20,9

1

-

26,7

20,8

17,1

14,5

12,7

35

6,0

29,1

2

-

37,3

29,1

23,9

20,4

17,8

36

7,0

38,4

2

-

46,6

36,1

29,6

25,2

22,0

37

8,0

48,9

2

-

58,8

45,5

37,2

31,5

27,4

38

9,0

60,5

2

-

-

53,5

43,7

37,0

32,2

39

10,0

73,2

3

-

-

65,1

53,1

45,0

39,2

40

У8

6,0

10,1

1

-

13,6

10,7

8,9

7,7

6,8

41

7,0

13,0

1

-

16,4

12,8

10,6

9,1

8,0

42

8,0

16,1

1

-

20,0

15,6

12,8

11,0

9,6

43

9,0

19,5

1

-

-

17,9

14,7

12,5

11,0

44

10,0

23,1

1

-

-

20,9

17,2

14,6

12,8

45

12,0

31,0

1

-

-

-

20,2

17,2

15,0

46

14,0

39,7

1

-

-

-

25,6

21,7

18,9

47

16,0

49,3

1

-

-

-

31,4

26,6

23,1

48

18,0

59,6

2

-

-

-

38,3

32,5

28,3

49

20,0

70,6

2

-

-

-

45,0

38,2

33,2

50

У9

3,0

10,2

1

17,5

14,3

11,2

9,3

8,0

-

51

4,0

16,1

1

27,0

21,8

17,0

14,0

11,9

-

52

5,0

22,9

1

-

29,1

22,6

18,6

15,8

13,8

53

6,0

30,6

2

-

39,1

30,5

25,1

21,4

18,7

54

7,0

39,1

2

-

47,4

36,7

30,1

25,6

22,3

55

8,0

48,4

2

-

58,2

44,9

36,7

31,2

27,1

56

9,0

58,3

2

-

-

51,7

42,2

35,7

31,0

57

10,0

68,9

3

-

-

61,4

50,2

42,6

37,0

58

12,0

92,1

2

-

-

-

58,1

49,1

42,7

59

14,0

117,6

3

-

-

-

74,4

62,9

54,6

60

16,0

161,0

4

-

-

-

101,5

85,8

74,4

61

18,0

201,6

4

-

-

-

126,2

106,6

92,3

62

20,0

244,6

5

-

-

-

154,3

130,3

112,9

63

У10

3,0

9,5

1

16,5

13,5

10,6

8,8

7,6

-

64

4,0

15,4

1

25,8

20,9

16,3

13,4

11,5

-

65

5,0

22,2

1

-

28,3

22,0

18,1

15,4

13,4

66

6,0

30,1

2

-

38,5

30,1

24,7

21,0

18,4

67

7,0

38,8

2

-

47,1

36,5

29,9

25,4

22,2

68

8,0

48,5

2

-

58,3

45,0

36,8

31,2

27,2

69

9,0

58,9

2

-

-

52,1

42,6

36,0

31,3

70

10,0

70,1

3

-

-

62,4

51,0

43,2

37,6

71

12,0

94,5

2

-

-

-

59,8

50,5

43,8

Индекс

а

б

в

г

д

е



Швы угловых соединений У8

Ручная аргонодуговая сварка неплавящимся электродом с присадкой легированных и высоколегированных сталей

Карта 66

Шов с противоположной стороны

Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм

1,6

2,0

3,0

4,0

5,0

6,0

Неполное штучное время на 1 м шва, мин

1

У8

6,0

8,8

1

-

12,0

9,5

7,9

6,8

6,1

2

7,0

11,5

1

-

14,6

11,5

9,5

8,2

7,2

3

8,0

14,5

1

-

18,1

14,1

11,7

10,0

8,8

4

9,0

17,7

1

-

-

16,4

13,5

11,5

10,1

5

10,0

21,2

1

-

-

19,4

15,9

13,5

11,8

6

12,0

29,0

1

-

-

-

19,0

16,2

14,2

7

14,0

37,8

1

-

-

-

24,4

20,7

18,0

8

16,0

47,5

1

-

-

-

30,3

25,7

22,3

9

18,0

58,1

2

-

-

-

37,5

31,8

27,7

10

20,0

69,6

2

-

-

-

44,5

37,7

32,8

Индекс

а

б

в

г

д

е



Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, У10, Т1, Т3

Ручная аргонодуговая сварка неплавящимся электродом с присадкой легированных и высоколегированных сталей

Карта 67



Основной шов



Номер позиции

Тип шва

Катет шва, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм



1,6

2,0

3,0

4,0

5,0

6,0



Неполное штучное время на 1 м шва, мин



1

Н1

1,0

1,4

1

3,5

3,0

2,5

-

-

-



2

1,5

2,7

1

5,5

4,7

3,8

3,3

-

-



3

Н2

2,0

4,2

1

8,2

6,8

5,4

4,6

-

-



4

2,5

6,1

1

10,7

8,8

7,0

5,8

5,1

-



5

У4

3,0

8,1

1

14,0

11,4

9,0

7,4

6,4

-



6

4,0

12,8

1

21,5

17,4

13,6

11,2

9,5

-



7

У5

5,0

21,2

1

-

26,8

20,9

17,1

14,5

12,?



8

6,0

29,3

2

-

37,1

28,9

23,7

20,2

17,6



9

У7

7,0

38,4

2

-

46,3

35,8

29,2

24,8

21,6



10

8,0

48,6

2

-

58,1

44,8

36,6

31,0

26,9



11

У10

Т1

Т3

9,0

59,9

2

-

-

52,6

42,9

36,3

31,5



12

10,0

72,1

3





63,6

51,9

43,9

38,1



Индекс

а

б

в

г

д

е







Швы стыковых соединений С2, С4, С5, С6, С28

Ручная аргонодуговая сварка неплавящимся электродом с присадкой легированных и высоколегированных сталей

Карта 68



Основной шов



Номер позиции

Тип шва

Толщина металла, мм

Площадь сечения, мм2

Количество проходов

Диаметр проволоки, мм



1,6

2,0

3,0

4,0

5,0

6,0



Неполное штучное время на 1 м шва, мин



1

С2

1,0

5,8

1

12,4

10,2

8,0

6,7

-

-



2

1,5

10,1

1

20,0

16,2

12,6

10,4

8,9

-



3

2,0

10,5

1

20,7

16,8

13,1

10,8

9,2

-



4

2,5

11,0

1

20,9

17,1

13,2

11,1

9,3

8,1



5

3,0

11,4

1

21,6

17,6

13,7

11,4

9,6

8,3



6

4,0

12,0

1

22,4

18,1

14,1

11,6

9,9

8,7



7

5,0

18,7

1

33,3

26,9

20,9

17,1

14,5

12,6



8

6,0

19,7

1

-

27,6

21,5

17,5

14,9

13,0



9

С4

1,0

4,5

1

9,9

8,2

6,5

5,4

-

-



10

1,5

5,7

1

11,7

9,5

7,5

6,3

5,4

-



11

2,0

6,7

1

13,5

11,0

8,7

7,2

6,2

-



12

2,5

11,8

1

22,3

18,2

14,1

11,8

9,9

8,6



13

3,0

12,1

1

23,0

18,7

14,5

12,1

10,2

8,8



14

4,0

12,7

1

23,5

19,0

14,8

12,2

10,4

9,1



15

5,0

13,1

1

23,8

19,2

15,0

12,3

10,5

9,2



16

6,0

13,5

1

-

19,3

15,0

12,3

10,5

9,2



17

С5

1,0

3,7

1

8,4

7,0

5,5

4,7

-

-



18

1,5

4,4

1

9,3

7,7

6,1

5,1

4,5

-



19

2,0

5,0

1

10,4

8,5

6,7

5,6

4,9

-



20

2,5

10,3

1

19,6

16,0

12,4

10,4

8,8

7,6



21

3,0

10,6

1

20,2

16,5

12,8

10,7

9,0

7,8



22

4,0

11,2

1

20,8

16,9

13,1

10,8

9,2

8,1



23

5,0

11,6

1

21,1

17,1

13,4

11,0

9,4

8,2



24

6,0

12,0

1

-

17,2

13,5

11,1

9,5

8,3



25

С6

1,0

3,8

1

8,4

7,0

5,6

4,7

-

-



26

1,5

4,5

1

9,5

7,8

6,2

5,2

4,5

-



27

2,0

5,7

1

10,7

8,7

6,9

5,8

5,0

-



28

2,5

10,4

1

19,8

16,2

12,5

10,5

8,8

7,7



29

3,0

10,7

1

20,4

16,6

12,9

10,8

9,1

7,9



30

4,0

11,2

1

20,9

17,0

13,2

10,9

9,3

8,2



31

5,0

11,7

1

21,3

17,2

13,5

11,1

9,5

8,3



32

6,0

12,1

1

-

17,3

13,6

11,1

9,5

8,3



33

С28

1,0

6,6

1

13,9

11,5

9,0

7,5

-

-



34

1,5

8,7

1

17,3

14,1

11,0

9,1

7,8

-



35

2,0

10,6

1

20,8

16,9

13,2

10,9

9,3

-



36

2,5

17,7

1

33,0

26,8

20,6

17,2

14,4

12,4



37

3,0

20,3

1

37,8

30,7

23,5

19,6

16,4

14,1



38

4,0

25,3

1

45,7

36,9

28,5

23,2

19,7

17,1



Индекс

а

б

в

г

д

е





4.2. ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ, СВЯЗАННОЕ СО СВАРКОЙ ШВА. АВТОМАТИЧЕСКАЯ, ПОЛУАВТОМАТИЧЕСКАЯ И РУЧНАЯ ДУГОВАЯ СВАРКА

Зачистка сварного шва от окисной пленки после каждого прохода

Карта 69

Номер позиции

Тип шва

Тип материала

сталь, АМГ и алюминиевые сплавы

медь и медно-никелевые сплавы

Вид разделки кромок

без скоса

со скосом

без скоса

со скосом

Количество проходов, шт.

1

2 и более

1

2 и более

1

2 и более

1

2 и более

Время на 1 м шва за один проход, мин

1

Стыковой

0,30

0,50

0,33

0,55

0,40

0,60

0,44

0,66

2

Тавровый

0,33

0,55

0,36

0,61

-

-

-

-

3

Угловой

0,36

0,60

0,40

0,66

0,46

0,69

0,51

0,76

4

Нахлесточный

0,32

0,53

0,35

0,58

0,42

0,63

0,46

0,69

Индекс

а

б

в

г

д

е

ж

з

Примечания. 1. Время, приведенное в карте, учитывает совмещенную (ручную и механизированную) зачистку.

2. Время, приведенное в карте, учтено при расчете неполного штучного времени (карты 1 - 6).

Осмотр и промер шва

Карта 70

Номер позиции

Тип шва

стыковой

тавровый

угловой

нахлесточный

Время на 1 м шва, мин

1

0,20

0,30

0,25

0,22

Индекс

а

б

в

г

Примечание. См. карту 69, примечание 2.

Подтягивание проводов, откусывание и удаление остатков проволоки, подача проволоки в головку автомата или полуавтомата и смена кассет

Карта 71

Номер позиции

Диаметр сварочной проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Время на 1 м за один проход, мин

1

0,20

0,20

0,20

0,25

0,25

0,25

Индекс

а

б

в

г

д

е

Примечание. См. карту 69, примечание 2.

Смена присадочных прутков

Карта 72

Номер позиции

Диаметр присадочных прутков, мм

1,0

2,0

3,0

4,0

5,0

6,0

Время на 1 м шва при площади поперечного сечения шва 1 мм2, мин

1

0,31

0,08

0,06

0,04

0,02

0,01

Индекс

а

б

в

г

д

е

Примечание. См. карту 69, примечание 2.

Проверка правильности установки головки автомата

Карта 73

Номер позиции

Наименование операции

Установка головки автомата по центру стыка и проката автомата вхолостую

Время на 1 м шва, мин

1

0,15

Индекс

а

Примечание. См. карту 69, примечание 2.

Обмазка раствором поверхности металла околошовной зоны

Карта 74

Номер позиции

Тип шва

Положение шва в пространстве

нижнее

вертикальное или горизонтальное

потолочное

наклонное

нижнее

потолочное

Время на 1 м шва, мин

1

Стыковой или нахлесточный

0,35

0,38

0,41

0,57

0,62

2

Тавровый или угловой

0,43

0,46

0,51

0,63

0,65

Индекс

а

б

в

г

д

Примечания:

1. При обмазке поверхности металла околошовной зоны стыков труб время определять по графе «вертикальное или горизонтальное».

2. Фактор «наклонное» следует считать, когда изделие установлено под острым углом к горизонтальной плоскости.

3. Фактор «нижнее» в графе «наклонное» следует считать, когда сварка изделия ведется со стороны вертикальной плоскости.

4. Фактор «потолочное» в графе «наклонное» следует считать, когда сварка изделия ведется со стороны горизонтальной плоскости.

Зачистка околошовной зоны от брызг наплавленного металла

Карта 75

Номер позиции

Способ зачистки

Тип шва

Толщина металла, мм, до

Способ подготовки околошовной зоны

без обмазки

с обмазкой

Положение шва в пространстве

нижнее

вертикальное или горизонтальное

потолочное

нижнее

вертикальное или горизонтальное

потолочное

Время на 1 м шва, мин

1

Ручным инструментом (зубилом и стальной щеткой)

Стыковой

5

0,38

0,34

0,36

0,30

0,27

0,29

2

10

0,57

0,51

0,54

0,46

0,40

0,43

3

20

0,70

0,63

0,66

0,56

0,49

0,52

4

30 и более

0,83

0,75

0,79

0,66

0,58

0,62

5

Тавровый, угловой или нахлесточный

5

0,51

0,46

0,48

0,41

0,36

0,38

6

10

0,76

0,68

0,72

0,61

0,53

0,57

7

20

0,89

0,80

0,84

0,71

0,62

0,66

8

30 и более

0,95

0,91

0,90

0,76

0,63

0,71

9

Механизированным инструментом (пневмоинструментом)

Стыковой

5

0,26

0,23

0,24

0,21

0,18

0,20

10

10

0,34

0,31

0,32

0,27

0,24

0,25

11

20

0,49

0,44

0,46

0,39

0,34

0,36

12

30 и более

0,64

0,58

0,61

0,51

0,45

0,48

13

Тавровый, угловой или нахлесточный

5

0,38

0,34

0,36

0,30

0,26

0,28

14

10

0,51

0,46

0,48

0,41

0,36

0,38

15

20

0,64

0,58

0,61

0,51

0,45

0,48

16

30 и более

0,76

0,68

0,72

0,61

0,53

0,57

Индекс

а

б

в

г

д

е

Примечание. При зачистке околошовной зоны стыков труб и стыков, расположенных в наклонно-нижнем положении, время следует определять по графе «вертикальное или горизонтальное», а при расположении в наклонно-потолочном положении - по графе «потолочное».

Зачистка кромок перед сваркой от налета ржавчины или окисной пленки

Карта 76

Номер позиции

Способ зачистки

Тип материала

Толщина материала, мм, до

Вид разделки кромок

без скоса

со скосом

Тип шва

стыковой

тавровый

угловой или нахлестанный

стыковой

тавровый

угловой или нахлесточный

Время на 1 м шва, мин

1

Ручным инструментом (зубилом и стальной щеткой)

Сталь, АМГ и алюминиевые сплавы

10

0,54

0,64

0,59

0,59

0,70

0,65

2

20

0,64

0,75

0,70

0,70

0,83

0,77

3

30

0,75

0,89

0,82

0,82

0,97

0,90

4

40 и более

0,86

1,02

0,94

0,94

1,22

1,03

5

Медь и медно-никелевые сплавы

3

0,54

-

0,59

0,59

0,70

0,65

6

6

0,59

-

0,65

0,65

0,77

0,71

7

10

0,64

-

0,70

0,70

0,83

0,77

8

Механизированным инструментом (пневмоинструментом)

Сталь, АМГ и алюминиевые сплавы

10

0,43

0,51

0,47

0,47

0,56

0,52

9

20

0,51

0,60

0,56

0,56

0,66

0,61

10

30

0,60

0,71

0,66

0,66

0,77

0,72

11

40 и более

0,69

0,81

0,75

0,75

0,97

0,82

12

Медь и медно-никелевые сплавы

3

0,43

-

0,47

0,47

0,56

0,52

13

6

0,47

-

0,52

0,52

0,61

0,57

14

10

0,51

-

0,56

0,56

0,66

0,61

Индекс

а

б

в

г

д

е

Примечание. При зачистке кромок перед сваркой ко времени по карте следует применять коэффициенты:

в нижнем положении - 1,0,

в горизонтальном, вертикальном или наклонно-нижнем положении - 1,3,

в потолочном или наклонно-потолочном положении - 1,5.

Зачистка и обезжиривание присадочных прутков перед сваркой

Карта 77

Номер позиции

Диаметр присадочных прутков, мм

1,0

2,0

3,0

4,0

5,0

6,0

Время на 1 м прутка, мин

1

0,16

0,18

0,19

0,20

0,21

0,22

Индекс

а

б

в

г

д

е

4.3. ВСПОМОГАТЕЛЬНОЕ ВРЕМЯ, СВЯЗАННОЕ С ИЗДЕЛИЕМ И ТИПОМ ОБОРУДОВАНИЯ. АВТОМАТИЧЕСКАЯ, ПОЛУАВТОМАТИЧЕСКАЯ И РУЧНАЯ ДУГОВАЯ СВАРКА

Клеймение шва

Карта 78

Номер позиции

Положение шва в пространстве

нижнее

вертикальное или горизонтальное

потолочное

наклонное

труба

нижнее

потолочное

Время на одно клеймение, мин

1

0,21

0,23

0,32

0,22

0,29

0,26

Индекс

а

б

в

г

д

е



Установка и снятие щитов для защиты от сварочной дуги

Карта 79

Номер позиции

Количество щитов, шт.

1

2

3

4

5

Время на комплект щитов, мин

1

0,85

1,19

1,52

1,86

2,21

Индекс

а

б

в

г

д



Крепление изделия на столе, стенде, приспособлении

Карта 80

Номер позиции

Способ крепления

Длина завертывания, мм, до

20

30

40

50

60

Время на одно крепление и открепление, мин, до

1

Стационарным винтовым прижимом

0,30

0,40

0,50

0,60

0,70

2

Пневмоприжимом

0,10

0,10

0,10

0,10

0,10

3

Струбциной съемной

0,40

0,50

0,60

0,70

0,80

4

Струбциной откидной (односторонняя)

0,30

0,40

0,50

0,60

0,70

5

Струбциной откидной (двусторонняя)

0,41

0,55

0,67

0,78

0,90

6

Барашком

0,15

0,18

0,23

-

-

7

Ручными тисками

0,27

0,36

0,45

0,54

0,63

Индекс

а

б

в

г

д



Перемещение изделия грузоподъемными механизмами

Карта 81

Содержание работы

1. Застропить изделие, транспортировать, уложить на рабочее место и расстропить.

2. Застропить изделие, транспортировать и уложить на место складирования и расстропить.

Номер позиции

Вид установки

Способ застропливания

Грузоподъемные механизмы

кран

электротельфер

Количество точек крепления, шт.

1

2

3

4

1

2

3

4

Время на изделие, мин

1

Горизонтально на стенд

Струбцинами

3,23

5,43

7,56

9,72

1,94

3,26

4,54

5,83

2

Крюками

2,23

3,43

4,56

5,69

1,34

2,06

2,74

3,41

3

Лапами

2,43

3,83

5,16

6,49

1,46

2,30

3,10

3,89

4

Тросами

2,63

4,23

5,76

7,29

1,58

2,54

3,46

4,37

5

Вертикально на стенд

Струбцинами

5,49

9,23

12,85

16,52

3,29

5,54

7,71

9,91

6

Крюками

3,79

5,83

7,75

9,67

2,27

3,50

4,65

5,80

7

Лапами

4,13

6,51

8,77

11,03

2,48

3,91

5,26

6,62

8

Тросами

4,47

7,19

9,79

12,39

2,68

4,31

5,87

7,43

9

Наклонно на стенд

Струбцинами

6,14

10,32

14,36

18,47

3,68

6,19

8,62

11,08

10

Крюками

4,24

6,52

8,66

10,81

2,54

3,91

5,20

6,49

11

Лапами

4,62

7,28

9,80

12,33

2,77

4,37

5,88

7,40

12

Тросами

5,00

8,04

10,94

13,85

3,00

4,82

6,56

8,31

13

Горизонтально на подставки

Струбцинами

4,20

7,06

9,83

12,64

2,52

4,24

5,90

7,58

14

Крюками

2,90

4,46

5,93

7,40

1,74

2,68

3,56

4,44

15

Лапами

3,16

4,98

6,71

8,44

1,90

2,99

4,03

5,06

16

Тросами

3,42

5,50

7,49

9,48

2,05

3,30

4,49

5,69

Индекс

а

б

в

г

д

е

ж

з

Примечания:

1. Время в карте учтено на перемещение изделия краном на расстояние до 30 м, электротельфером - 8 м. На каждые последующие 5 м добавлять 0,2 мин.

2. При установке изделия на медные или флюсовые подушки ко времени по карте добавлять 2 мин.

3. При кантовании изделий ко времени по карте применять коэффициент 0,3.

Установка, снятие и поворот изделий вручную

Карта 82

Номер позиции

Масса изделия, кг, до

Наименование операции

установка и снятие

поворот

на стол

в приспособление

Время на изделие, мин



1

0,3

0,12

0,17

0,06

2

0,5

0,15

0,20

0,07

3

0,8

0,17

0,24

0,08

4

1,0

0,18

0,26

0,09

5

1,5

0,22

0,31

0,11

6

2,0

0,23

0,34

0,12

7

3,0

0,28

0,40

0,13

8

5,0

0,32

0,47

0,15

9

8,0

0,38

0,56

0,18

10

10,0

0,41

0,60

0,20

11

15,0

0,49

0,71

0,24

12

20,0

0,53

0,78

0,26

13

30,0

0,58

0,86

0,28

Индекс

а

б

в



Поворот деталей и изделий в механизированных приспособлениях

Карта 83

Номер позиции

Угол поворота, град.

Скорость вращения, м/ч

Диаметр, изделия, м, до

0,5

0,75

1,0

1,5

2,0

2,5

3,0

4,0

Время одного поворота, мин

1

90

45

0,6

0,9

1,2

1,75

2,3

2,9

3,5

4,66

2

30

0,9

1,31

1,8

2,7

3,4

4,4

5,2

6,1

3

180

45

1,15

1,8

2,3

3,5

4,7

5,9

7,1

9,4

4

30

1,7

2,6

3,4

5,3

7,1

8,8

10,6

14,1

5

270

45

1,7

2,6

3,4

5,0

6,6

8,2

9,8

13,0

6

30

2,6

3,9

5,3

7,9

10,6

13,2

15,8

21,1

7

360

45

2,3

3,5

4,7

7,0

9,4

11,7

14,1

18,7

8

30

3,5

5,3

7,0

10,6

14,1

17,6

21,1

28,1

Индекс

а

б

в

г

д

е

ж

з



Перемещение электросварщика в процессе сварки многопроходных швов

Карта 84

Номер позиции

Вид сварки

Расстояние перемещения, м, до

0,5

1,0

2,0

3,0

4,0

5,0

6,0

7,0

8,0

Время на одно перемещение, мин

1

Автоматическая

0,13

0,17

0,25

0,33

0,40

0,46

0,51

0,56

0,61

2

Полуавтоматическая

0,11

0,14

0,21

0,28

0,34

0,40

0,45

0,50

0,55

3

Ручная

0,10

0,13

0,20

0,27

0,33

0,39

0,44

0,49

0,54

Индекс

а

б

в

г

д

е

ж

з

и

Примечание. При перемещении электросварщика на расстояние более чем на 8 м на каждый последующий метр добавлять 0,05 мин.

Намотка сварочной проволоки в кассеты

Карта 85

Номер позиции

Диаметр кассеты D, мм

Скорость намотки, об/мин

Диаметр проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Время на одну кассету, мин

1

200

70

23,4

18,8

15,6

13,4

11,7

9,4

2

80

20,5

16,4

13,4

11,7

10,3

8,2

3

90

18,2

14,5

12,1

10,4

9,1

7,3

4

100

16,4

13,1

10,9

9,4

8,2

6,6

5

300

70

39,2

31,2

26,0

22,3

19,5

15,6

6

80

34,2

27,3

22,8

19,5

17,1

13,6

7

90

30,4

24,3

20,3

17,4

15,2

12,15

8

100

27,3

21,9

18,2

15,6

13,7

10,9

9

400

70

54,7

43,7

36,4

31,2

27,3

21,9

10

80

47,8

38,3

31,9

27,3

23,9

19,1

11

90

42,5

34,0

28,4

24,3

21,3

17,0

12

100

38,3

30,6

25,5

21,9

19,1

15,3

Индекс

а

б

в

г

д

е



Подготовительно-заключительное время

Карта 86

Номер позиции

Наименование работы

Способ подачи защитного газа

от баллона

от магистрали

Категория сложности работы

простая

сложная

простая

сложная

Время, мин

1

Получение задания, документации, инструктажа от мастера, получение инструмента и его сдача

3

6

3

6

2

Ознакомление с работой

2

6

2

6

3

Установка, настройка и проверка режимов

3

3

3

3

4

Подготовка рабочего места в начале и в конце смены

8

10

5

7

5

Сдача работы

1

3

1

3

6

Итого

17

28

14

24

Индекс

а

б

в

г

Примечания:

1. Простой считается сварка изделий, не требующая изучения технологической документации, подготовки приспособлений и инструктажа.

2. Сложной считается сварка изделий, требующая изучения технологической документации, подготовки приспособлений и инструктажа в начале и в процессе сварки.

4.4. ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ К КАРТАМ НЕПОЛНОГО ШТУЧНОГО ВРЕМЕНИ НА ИЗМЕНЕННЫЕ УСЛОВИЯ РАБОТЫ. АВТОМАТИЧЕСКАЯ, ПОЛУАВТОМАТИЧЕСКАЯ И РУЧНАЯ ДУГОВАЯ СВАРКА

Коэффициенты, учитывающие условия выполнения работ и вид сварки

Карта 87

Номер позиции

Условия и место выполнения работ

Вид сварки

автоматическая

полуавтоматическая

ручная

Значение коэффициента К

1

Стационарное рабочее место в цехе

1,00

1,00

1,00

2

В цехе на рабочих площадках

1,04

1,03

1,02

3

На открытой площадке вне цеха

1,06

1,05

1,04

4

Лежа

на спине

-

1,12

1,10

5

на боку

-

1,10

1,08

6

на груди

-

1,08

1,06

7

Движение ограничено дополнительными конструктивными элементами

1,05

1,04

1,03

8

В закрытых помещениях объемом, м3

1

-

-

1,08

9

2

-

1,06

1,04

10

В закрытых помещениях объемом более 2 м3

1,07

1,04

1,03

11

С помощью

зеркала

-

1,07

1,05

12

лестниц

-

1,06

1,04

13

подмостей

-

1,05

1,03

14

лесов

1,04

1,03

1,02

15

подвесных устройств

-

1,04

1,03

Индекс

а

б

в



Коэффициенты, учитывающие положение шва в пространстве

Карта 88

Номер позиции

Положение шва в пространстве

нижнее

вертикальное

горизонтальное

потолочное

наклонное

нижнее

потолочное

Значение коэффициента К2

1

1,00

1,18

1,32

1,50

1,15

1,40

Индекс

а

б

в

г

д

е

Примечание. В карте для вертикального, горизонтального, потолочного и наклонного положения швов учтено время на разбрызгивание металла в размере 6 - 7 %.

Коэффициенты, учитывающие время на электроприхватку

Карта 89

Номер позиции

Толщина металла, мм, до

Вид разделки кромок

без скоса

со скосом

Шаг электроприхваток, мм, до

100

200

300

100

200

300

Значение коэффициента К2

1

1

0,270

0,180

-

-

-

-

2

2

0,220

0,150

-

-

-

-

3

4

0,150

0,100

0,080

0,180

0,120

0,096

4

8

0,100

0,080

0,060

0,120

0,096

0,072

5

12

0,080

0,060

0,040

0,096

0,072

0,048

6

16

0,060

0,040

0,030

0,072

0,048

0,036

7

20

-

-

-

0,048

0,024

0,012

8

40

-

-

-

0,024

0,011

0,008

9

60

-

-

-

0,011

0,008

0,006

10

80

-

-

-

0,008

0,006

0,004

11

100 и более

-

-

-

0,006

0,004

0,002

Индекс

а

б

в

г

д

е

Примечание. Время на электроприхватку определяется по картам 1 - 68 с коэффициентом, приведенном в карте 89.

Коэффициенты, учитывающие вид сварки, шва и его длину

Карта 90

Номер позиции

Вид сварки

Вид шва

Длина шва, м, до

0,05

0,10

0,25

0,50

свыше 0,50

Значение коэффициента К3

1

Без подогрева или охлаждения

Прямолинейный

1,30

1,25

1,20

1,10

1,00

2

Криволинейный

1,37

1,31

1,25

1,16

1,05

3

Кольцевой

поворотный

1,33

1,28

1,22

1,12

1,00

4

неповоротный

1,43

1,38

1,32

1,21

1,10

5

Прерывистый

вразброс

1,43

1,38

1,32

1,21

1,10

6

обратноступенчатый

1,37

1,31

1,24

1,16

1,05

7

последовательный

1,17

1,13

1,08

0,99

0,90

8

С охлаждением

Прямолинейный

1,56

1,50

1,44

1,32

1,20

9

Криволинейный

1,64

1,57

1,5

1,39

1,26

10

Кольцевой

поворотный

1,60

1,54

1,46

1,34

1,22

11

неповоротный

1,72

1,66

1,58

1,45

1,32

12

Прерывистый

вразброс

1,72

1,66

1,58

1,45

1,32

13

обратноступенчатый

1,64

1,57

1,50

1,39

1,26

14

последовательный

1,40

1,36

1,30

1,19

1,08

15

С подогревом до 200 °С

Прямолинейный

1,63

1,56

1,5

1,38

1,25

16

Криволинейный

1,71

1,69

1,56

1,45

1,31

17

Кольцевой

поворотный

1,66

1,6

1,53

1,4

1,28

18

неповоротный

1,79

1,73

1,65

1,51

1,38

19

Прерывистый

вразброс

1,79

1,73

1,65

1,51

1,38

20

обратноступенчатый

1,71

1,69

1,56

1,45

1,31

21

последовательный

1,46

1,41

1,35

1,24

1,13

22

С подогревом свыше 200 °С

Прямолинейный

1,76

1,69

1,62

1,49

1,35

23

Криволинейный

1,85

1,77

1,69

1,57

1,42

24

Кольцевой

поворотный

1,8

1,73

1,65

1,51

1,38

25

неповоротный

1,93

1,86

1,78

1,63

1,49

26

Прерывистый

вразброс

1,93

1,86

1,78

1,63

1,49

27

обратноступенчатый

1,85

1,77

1,69

1,57

1,42

28

последовательный

1,58

1,53

1,46

1,34

1,22

Индекс

а

б

в

г

д



Коэффициенты, учитывающие время на строжку корня шва и кромок стыков

Карта 91

Номер позиции

Наименование операций

строжка корня шва

строжка кромок стыков

Значение коэффициента К4

1

1,2

0,8

Индекс

а

б

4.5. ПРИЛОЖЕНИЯ

Площадь поперечного сечения шва для расчета количества проходов сварки

Приложение 1

№ позиции

Свариваемый материал

Толщина металла, мм, до

10

100

10

100



Площадь поперечного сечения, мм2, до

первого прохода

второго и последующих проходов

1

Углеродистые и низколегированные стали

10

30

40

50

2

Высоколегированные и легированные стали

10

30

40

50

3

Алюминий и алюминиевые сплавы

10

20

30

40

4

Медь и медно-никелевые сплавы

10

15

25

35

Индекс

а

б

в

г



Значение коэффициента наплавки металла

Приложение 2

№ позиции

Тип металла

углеродистые и низколегированные стали

легированные и высоколегированные стали

алюминий и его сплавы

медь и ее сплавы

Вид сварки

плавящимся электродом

неплавящимся электродом

плавящимся электродом

неплавящимся электродом

плавящимся электродом

неплавящимся электродом

Значение коэффициента αн, г/А · ч

1

14

12

4

9

2

15

4

Индекс

a

б

в

г

д

е

ж



Значение коэффициента плотности наплавленного металла

Приложение 3

№ позиции

Тип металла

легированные и высоколегированные стали

алюминий и его сплавы

медь и ее сплавы

Значение коэффициента γ, г/см3

1

7,84

2,70

8,96

Индекс

а

б

в



Расчетное значение силы тока в зависимости от положения шва в пространстве, диаметра сварочной проволоки и толщины металла

Приложение 4

Номер позиции

Положение шва в пространстве

Толщина металла, мм, до

Диаметр сварочной проволоки, мм

0,8

1,0

1,2

1,4

1,6

2,0

Расчетное значение силы тока, А

1

Нижнее

0,8

86

98

106

-

-

-

2

1,0

86

98

106

-

-

-

3

2,0

105

116

143

171

-

-

4

3,0

108

122

148

179

-

-

5

4,0

109

122

150

179

-

-

6

5,0

-

164

178

218

252

290

7

6,0

-

164

180

218

252

290

8

8,0

-

170

185

220

258

300

9

10,0

-

170

185

220

260

300

10

20,0

-

-

200

245

285

326

11

30,0

-

-

230

270

320

360

12

60,0

-

-

250

295

345

395

13

80,0

-

-

-

330

385

440

14

160,0

-

-

-

358

418

4??

15

Вертикальное

0,8

77

88

95

-

-

-

16

1,0

77

88

95

-

-

-

17

2,0

95

104

129

154

-

-

18

3,0

97

110

133

261

-

-

19

4,0

98

110

135

???

-

-

20

5,0

-

148

160

???

???

-

21

6,0

-

148

162

196

227

261

22

8,0

-

159

167

198

232

270

23

10,0

-

159

167

198

234

270

24

20,0

-

-

180

221

257

293

25

30,0

-

-

207

243

288

324

26

60,0

-

-

225

253

311

356

27

80,0

-

-

-

297

347

396

28

160,0

-

-

-

322

376

432

29

Горизонтальное, наклонно-нижнее, наклонно-потолочное, совмещенное (трубы)

0,8

69

78

85

-

-

-

30

1,0

69

78

85

-

-

-

31

2,0

84

93

114

137

-

-

32

3,0

86

98

118

143

-

-

33

4,0

87

98

120

143

-

-

34

5,0

-

131

142

174

202

232

35

6,0

-

131

142

174

202

232

36

8,0

-

136

148

176

206

240

37

10,0

-

136

148

176

208

240

38

20,0

-

-

160

196

228

261

39

30,0

-

-

184

216

256

288

40

60,0

-

-

200

236

276

316

41

80,0

-

-

-

264

308

352

42

160,0

-

-

-

286

334

384

43

Потолочное

0,8

52

59

64

-

-

-

44

1,0

52

59

64

-

-

-

45

2,0

63

70

86

103

-

-

46

3,0

65

73

89

107

-

-

47

4,0

65

73

90

107

-

-

48

5,0

-

98

107

131

151

174

49

6,0

-

98

108

131

151

174

50

8,0

-

102

111

132

155

180

51

10,0

-

102

111

132

156

180

52

20,0

-

-

120

147

171

196

53

30,0

-

-

138

162

192

216

54

60,0

-

-

150

177

207

237

55

80,0

-

-

-

198

231

264

56

160,0

-

-

-

215

251

288

Индекс

а

б

в

г

д

е



Расчетное значение силы тока в зависимости от толщины металла и диаметра сварочной проволоки для полуавтоматической сварки стыков труб из меди и медно-никелевых сплавов

Приложение 5

№ позиции

Диаметр сварочной проволоки, мм

Толщина металла, мм, до

1

2

3

4

5

6

8

10

15

Сила сварочного тока I, A

1

0,8

65

70

80

-

-

-

-

-

-

2

1,0

75

80

90

-

-

-

-

-

-

3

1,2

80

87

100

118

127

135

145

158

180

4

1,4

90

100

120

150

160

170

180

190

209

5

1,6

-

-

135

160

170

180

200

220

250

6

2,0

-

-

-

190

200

210

230

250

300

Индекс

а

б

в

г

д

е

ж

з

и



Расчетное значение скорости сварки в зависимости от диаметра сварочной проволоки и катета шва для автоматической дуговой сварки алюминия и алюминиевых сплавов плавящимся электродом

Приложение 6

№ позиции

Диаметр сварочной проволоки, мм

Катет шва, мм, до

2

3

4

5

6

8

10

12

14 и более

Скорость сварки V, м/ч

1

1,0

34

32

30

28

-

-

-

-

-

2

1,2

33

31

29

27

25

23

-

-

-

3

1,6

32

30

28

26

24

22

20

-

-

4

2,0

-

29

27

25

23

21

19

17

15

5

2,5

-

-

26

24

22

20

18

16

14

6

3,0

-

-

25

23

21

19

17

15

13

Индекс

а

б

в

г

д

е

ж

з

и



Расчетное значение скорости сварки в зависимости от диаметра сварочной проволоки и толщины металла при автоматической сварке

Приложение 7

№ позиции

Диаметр сварочной проволоки, мм

Толщина металла, мм, до

2

3

4

6

8

10

16

20

30 и более

Скорость сварки V, м/ч

1

1,0

44

40

35

32

-

-

-

-

-

2

1,2

40

35

32

28

23

20

-

-

-

3

1,6

-

30

28

24

22

18

16

-

-

4

2,0

-

-

26

23

20

17

15

13

11

5

2,5

-

-

24

21

19

16

14

12

10

6

3,0

-

-

-

19

18

15

13

11

9

Индекс

а

б

в

г

д

е

ж

з

и



Расчетное значение скорости сварки в зависимости от диаметра присадочной проволоки и катета шва при автоматической аргонодуговой сварке алюминия и алюминиевых сплавов неплавящимся электродом

Приложение 8

№ позиции

Диаметр присадочной проволоки, мм

Катет шва, мм, до

2

3

4

5

6

8

10

12

14 и более

Скорость сварки V, м/ч

1

1

30

28

26

24

-

-

-

-

-

2

2

29

27

25

23

21

19

-

-

-

3

3

28

26

24

22

20

18

16

-

-

4

4

-

25

23

21

19

17

15

13

11

5

5

-

-

22

20

18

16

14

12

10

6

6

-

-

21

19

17

15

13

11

9

Индекс

а

б

в

г

д

е

ж

з

и



Расчетное значение скорости сварки в зависимости от диаметра присадочной проволоки и толщины металла при автоматической дуговой сварке алюминия и алюминиевых сплавов неплавящимся электродом

Приложение 9

№ позиции

Диаметр присадочной проволоки, мм

Толщина металла, мм, до

2

3

4

6

8

10

16

20

30 и более

Скорость сварки V, м / ч

1

1

40

35

30

28

-

-

-

-

-

2

2

35

30

28

24

22

20

-

-

-

3

3

-

28

26

22

20

18

13

-

-

4

4

-

24

22

20

19

17

12

9

8

5

5

-

-

20

18

17

16

11

8

7

6

6

-

-

-

16

15

14

10

7

6

Индекс

а

б

в

г

д

е

ж

з

и



Расчетное значение силы тока в зависимости от диаметра присадочной проволоки и толщины металла при ручной аргонодуговой сварке алюминия и алюминиевых сплавов неплавящимся электродом

Приложение 10

№ позиции

Диаметр присадочной проволоки, мм

Толщина металла, мм, до

1

2

3

4

5

7

10

20

30 и более

Сила тока, А

1

1,0

70

-

-

-

-

-

-

-

-

2

2,0

75

80

90

100

-

-

-

-

-

3

3,0

110

120

140

160

180

-

-

-

-

4

4,0

-

-

200

220

260

280

300

360

420

5

5,0

-

-

-

-

270

290

310

380

450

6

6,0

-



-

-

-

-

460

480

500

Индекс

а

б

в

г

д

е

ж

з

и



Расчетное значение силы тока в зависимости от диаметра присадочной проволоки и толщины металла при ручной аргонодуговой сварке меди и медно-никелевых сплавов неплавящимся электродом

Приложение 11

№ позиции

Диаметр присадочной проволоки, мм

Толщина металла, мм, до

1

2

3

4

5

6

8

10

12 и более

Сила тока, А

1

1,0

55

65

70

-

-

-

-

-

-

2

2,0

70

90

110

130

150

170

-

-

-

3

3,0

90

110

130

150

170

190

210

230

250

4

4,0

110

130

150

170

190

210

230

250

270

5

5,0

-

-

170

190

210

230

250

270

290

6

6,0

-

-

-

210

230

250

270

290

310

Индекс

а

б

в

г

д

е

ж

з

и



Расчетное значение силы тока в зависимости от диаметра присадочной проволоки и толщины металла при ручной аргонодуговой сварке легированных и высоколегированных сталей плавящимся электродом

Приложение 12

№ позиции

Положение шва в пространстве

Диаметр присадочной проволоки, мм

Толщина металла, мм, до

1

2

4

6

8

10

20

30 и более

Расчетное значение силы тока, А

1

Нижнее

1,6

94

99

104

109

114

120

135

156

2

2,0

117

123

130

137

143

149

169

195

3

3,0

153

161

170

178

187

195

221

255

4

4,0

189

199

210

220

231

241

273

315

5

5,0

225

237

250

262

275

287

325

375

6

6,0

261

275

290

304

319

333

377

435

Индекс

а

б

в

г

д

е

ж

з

Примечание. При сварке неплавящимся электродом расчетное значение силы тока следует определять с коэффициентом 0,9.

Значение длины кольцевого стыка в зависимости от его диаметра

Приложение 13

№ позиции

Диаметр кольцевого стыка, мм, до

Диаметр кольцевого стыка, мм, до

-

10

20

30

40

50

60

70

80

Значение длины кольцевого стыка, м, до

1

-

-

0,031

0,063

0,094

0,120

0,160

0,190

0,220

0,250

2

90

0,280

-

-

-

-

-

-

-

-

3

100

0,314

0,340

0,370

0,410

0,440

0,470

0,503

0,530

0,560

4

200

0,638

0,66

0,69

0,73

0,75

0,79

0,81

0,85

0,88

5

300

0,94

0,97

1,00

1,03

1,07

1,10

1,13

1,16

1,19

6

400

1,26

1,29

1,32

1,35

1,38

1,42

1,44

1,48

1,50

7

500

1,57

1,60

1,63

1,66

1,69

1,73

1,76

1,79

1,82

8

600

1,88

1,91

1,95

1,97

2,00

2,04

2,10

2,12

2,14

9

700

2,20

2,23

2,26

2,29

2,32

2,35

2,39

2,42

2,45

10

800

2,51

2,54

2,57

2,60

2,63

2,67

2,70

2,73

2,76

11

900

2,83

2,86

2,89

2,92

2,95

2,98

3,02

3,05

3,08

12

1000

3,14

-

-

-

-

-

-

-

-

Индекс

а

б

в

г

д

е

ж

з

и



Наименование, индекс, вид шва и формулы расчета площади поперечного сечения швов

Приложение 14

Индексы швов

Швы

Эскиз

Формула расчета площади поперечного сечения шва

С1

Стыковых соединений с отбортовкой кромок односторонние

F = b · iспр + 0,75lq

С2

Стыковых соединений без скоса кромок односторонние

F = S · b + 0,75(lq + l1q1)

С3

Стыковых соединений с отбортовкой одной кромки односторонние

F = S · b + 0,75l(q + i)

С4

Стыковых соединений без скоса односторонние на съемной подкладке

F = S×b +0,75lq

С5

Стыковых соединений без скоса кромок односторонние на остающейся подкладке

F = S · b + 0,75lq

С6

Стыковых соединений без скоса кромок односторонние замковые

F = S · b + 0,75lq

С7

Стыковых соединений без скоса кромок двусторонние

F = S · b/2 + 0,75lq

С8

Стыковых соединений со скосом одной кромки односторонние

С9

Стыковых соединений со скосом одной кромки односторонние на съемной подкладке

С10

Стыковых соединений со скосом одной кромки односторонние на остающейся подкладке

С11

Стыковых соединений со скосом одной кромки односторонние замковые

С12

Стыковых соединений со скосом одной кромки двусторонние

 - основной шов

F = 0,75l1q1 - подварочный шов

С13

Стыковых соединений с криволинейным скосом одной кромки двусторонние

 - основной шов

F = 0,75l1q1 - подварочный шов

С14

Стыковых соединений с ломаным скосом одной кромки двусторонние

 - основной шов

F = 0,75l1q1 - с противоположной стороны

С15

Стыковых соединений с двумя симметричными скосами одной кромки

С16

Стыковых соединений с двумя симметричными криволинейными скосами одной кромки

С17

Стыковых соединений со скосом двух кромок односторонние

F = S · b + (S - С)2tgα + 0,75lq

С18

Стыковых соединений со скосом двух кромок односторонние на съемной подкладке

F1 = S · b + (S - С)2tgα + 0,75lq + 0,75l1q1

С19

Стыковых соединений со скосом двух кромок односторонние на остающейся подкладке

F1 = S · b + (S - С)2tgα + 0,75lq

С20

Стыковых соединений со скосом двух кромок односторонние ?

F1 = S · b + S2tgα + 0,75lq

С21

Стыковых соединений со скосом двух кромок двусторонние

F1 = S · b + (S - С)2tgα + 0,75lq - основной шов

F2 = 0,75l1q1 - подварочный шов

С22

Стыковых соединений со ступенчатым скосом двух кромок односторонние

F = S · b + 2(S - С)b1 + (S - С)2tgα + 0,75lq + 0,75l1q1

С23

Стыковых соединений с криволинейным скосом двух кромок двусторонние

 - основной шов

F2 = 0,75l1q1 - подварочный шов

С24

Стыковых соединений с ломаным скосом двух кромок двусторонние

F1 = S · b + (h - C)2tgα + 2(S - h)(h - C)tgα + (S - h)2tgα1 + 0,75lq - основной шов

F2 = 0,75l1q1 - подварочный шов

С25

Стыковых соединений с двумя симметричными скосами двух кромок, двусторонние

С26

Стыковых соединений с двумя симметричными криволинейными скосами двух кромок двусторонние

С27

Швы соединений с двумя симметричными ломаными скосами двух кромок

С28

Стыковых соединений с отбортовкой двух кромок односторонние

С49

Стыковых соединений со скосом кромок и расточкой односторонние на остающемся цилиндрическом подкладном кольце

F = S · b + (S - С)2tgα + 0,75lq

С50

Стыковых соединений со скосом кромок и расточкой односторонние на остающемся коническом подкладном кольце

F = S · b + (S - С)2tgα + 0,75lq

С51

Стыковых соединений со скосом и раздачей кромок односторонние на остающейся конической подкладке

F = S · b + (S - С)2tgα + 0,75lq

С52

Односторонний на остающейся цилиндрической подкладке с криволинейным скосом кромок с расточкой

С53

F02 = (S - S1)b + 2(S - h)(h - C)tgα + (S - h)tgα1 + [q + (S1 - C)tgα]×(h - S1) + 0,75lq

С54

Стыковых соединений со скосом кромок двусторонние

F = S · b + (S - С)2tgα + 0,75lq + 0,75l1q1

С55

Стыковых соединений со скосом кромок односторонние на съемной подкладке

F = S · b +(S - С)2tgα + 0,75lq

С57

Стыковых соединений без скоса кромок с раздачей односторонние на остающейся цилиндрической подкладке

F = S · b + 0,75lq

С58

Стыковых соединений со скосом и раздачей кромок односторонние на остающейся цилиндрической подкладке

F = S · b + S2tgα + 0,75lg

С60

Швы стыковых соединений без скоса кромок односторонние на съемной подкладке

F = S · b + 0,75lq

У1

Угловых соединений с отбортовкой одной кромки односторонние

F = b · iспр + 0,75lq

У2

Угловых соединений с отбортовкой одной кромки односторонние

У4

Угловых соединений без скоса кромок односторонние

F = K2/2 + 1,05Kh

F = S · b + 0,75lq

У5

Угловых соединений без скоса кромок двусторонние

F = S · b + 0,75lq - основной шов

F = K12/2 + 1,05K1h - подварочный шов

F = K2/2 + 1,05Kh - основной шов

F = K12/2 + 1,05K1h - подварочный шов

У6

Угловых соединений со скосом одной кромки односторонние

У7

Угловых соединений со скосом одной кромки двусторонние

 - основной шов

F2 = K2/2 + 1,05Kh - подварочный шов

У8

Угловых соединений с двумя симметричными скосами одной кромки двусторонние

У9

Угловых соединений со скосом двух кромок односторонние

F1 = S · b +(S - С)2tgα + 0,75lq

У10

Угловых соединений со скосом двух кромок двусторонние

F1 = S · b +(S - С)2tgα + 0,75lq - основной шов

F2 = K12/2 + 1,05K1h - подварочный шов

У15

У23

Угловое соединение фланца или кольца с трубой

F = K2/2 + 1,05Kh

У16

Угловое соединение отростка с трубой равных размеров

F = K2/2 + 1,05Kh

У17

У18

Угловое соединение отростка, ответвительного штуцера или приварыша с трубой

F = K2/2 + 1,05Kh

У19

Угловых соединений со скосом одной кромки односторонние

У20

Угловых соединений со скосом одной кромки односторонние на цилиндрическом усе, удаляемом расточкой

Т1

Н1

Н3

Тавровых, нахлесточных соединений без скоса кромок односторонние

F = K2/2 + 1,05Kh

Т3

Н2

Н4

Тавровых и нахлестанных соединений без скоса кромок двусторонние

F = K2/2 + 1,05Kh

Т6

Тавровых соединений со скосом одной кромки односторонние

Т7

Тавровых соединений со скосом одной кромки двусторонние

F2 = K12/2 + 1,05K1h

Т8

Тавровых соединений с двумя симметричными скосами одной кромки

СОДЕРЖАНИЕ

1. Общая часть. 1

2. Наименование оборудования и технология работы.. 6

3. Организация труда. 7

4. Нормативная часть. 8

4.1. Неполное штучное время на дуговую сварку. 8

Карта 1. Полуавтоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей. Швы стыковых соединений С1, С2, С3, С4, С5, С6, С7, С8, С9, С10, С11, С12, С13, С14, С15, С16, С17, С18, С19, С20, С21, С23, С24, С25, С26, С27 и С28. Основной шов. 8

Карта 2. Полуавтоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей. Швы стыковых соединений С12, С13, С14, С21, С23, С24. Шов с противоположной стороны.. 21

Карта 3. Полуавтоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей. Швы угловых соединений У1, У2, У4, У5, У6, У7, У8, У9, У10. Основной шов. 22

Карта 4. Полуавтоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей. Швы тавровых соединений Т6, Т7, Т8, Т9. Основной шов. 26

Карта 5. Полуавтоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей. Швы угловых соединений У8. Шов с противоположной стороны.. 29

Карта 6. Полуавтоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей. Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, У10, Т1, Т3. Основной шов. 30

Карта 7. Полуавтоматическая дуговая сварка труб в среде двуокиси углерода из углеродистых и низколегированных сталей. Швы стыковых соединений С2, С4, С8, С10, С17, С18, С49, С50, С51, С52, С53, С54, С55. Основной шов. 31

Карта 8. Полуавтоматическая дуговая сварка труб в среде двуокиси углерода из углеродистых и низколегированных сталей. Швы стыковых соединений С54. Шов с противоположной стороны.. 35

Карта 9. Полуавтоматическая дуговая сварка труб в среде двуокиси углерода из углеродистых и низколегированных сталей. Швы угловых соединений У17, У19, У20. Основной шов. 35

Карта 10. Полуавтоматическая дуговая сварка труб в среде двуокиси углерода из углеродистых низколегированных сталей. Швы нахлесточных и угловых соединений Н1, Н3, Н4, У5, У7, У8, У15, У16, У17, У18. Основной шов. 37

Карта 11. Полуавтоматическая дуговая сварка в среде двуокиси углерода легированных и высоколегированных сталей. Швы стыковых соединений С1, С2, С3, С4, С6, С7, С8, С9, С10, С11, С12, С13, С14, С15, С16, С17, С18, С19, С20, С21, С23, С24, С25, С26, С27, С28. Основной шов. 38

Карта 12. Полуавтоматическая дуговая сварка в среде двуокиси углерода легированных и высоколегированных сталей. Швы стыковых соединений С12, С13, С14, С21, С23, С24. Шов с противоположной стороны.. 51

Карта 13. Полуавтоматическая дуговая сварка в среде двуокиси углерода легированных и высоколегированных сталей. Швы угловых соединений У1, У2, У4, У5, У6, У7, У8, У9, У10. Основной шов. 52

Карта 14. Полуавтоматическая дуговая сварка в среде двуокиси углерода легированных и высоколегированных сталей. Швы угловых соединений У8. Шов с противоположной стороны.. 57

Карта 15. Полуавтоматическая дуговая сварка в среде двуокиси углерода легированных и высоколегированных сталей. Швы тавровых соединений Т6, Т7, Т8, Т9. Основной шов. 58

Карта 16. Полуавтоматическая дуговая сварка в среде двуокиси углерода легированных и высоколегированных сталей. Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, У10, Т1, Т3. Основной шов. 60

Карта 17. Полуавтоматическая аргонодуговая сварка легированных и высоколегированных сталей. Швы стыковых соединений С2, С4, С7, С8, С9, С10, С12, С13, С14, С15, С16, С17, С18, С19, С21, С25. Основной шов. 62

Карта 18. Полуавтоматическая аргонодуговая сварка легированных и высоколегированных сталей. Швы стыковых соединений С12, С13, С14, С21.

Шов с противоположной стороны.. 67

Карта 19. Полуавтоматическая аргонодуговая сварка легированных и высоколегированных сталей. Швы тавровых соединений Т6, Т7, Т8, Т9. Основной шов. 68

Карта 20. Полуавтоматическая аргонодуговая сварка легированных и высоколегированных сталей. Швы угловых соединений У4, У5, У6, У7, У8, У9, У19. Основной шов. 71

Карта 21. Полуавтоматическая аргонодуговая сварка легированных и высоколегированных сталей. Швы угловых соединений У8. Шов с противоположной стороны.. 73

Карта 22. Полуавтоматическая аргонодуговая сварка легированных и высоколегированных сталей. Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, У10, Т1, Т3. Основной шов. 73

Карта 23. Полуавтоматическая аргонодуговая сварка алюминия и алюминиевых сплавов. Швы стыковых соединений С2, С4, С5, С7, С8, С9, С10, С12, С15, С17, С18, С19, С21, С25. Основной шов. 74

Карта 24. Полуавтоматическая аргонодуговая сварка алюминия и алюминиевых сплавов. Швы стыковых соединений С12, С21. Шов с противоположной стороны.. 77

Карта 25. Полуавтоматическая аргонодуговая сварка алюминия и алюминиевых сплавов. Швы угловых соединений У4, У5, У6, У7, У8, У9. Основной шов. 77

Карта 26. Полуавтоматическая аргонодуговая сварка алюминия и алюминиевых сплавов. Швы угловых соединений У8. Шов с противоположной стороны.. 79

Карта 27. Полуавтоматическая аргонодуговая сварка алюминия и алюминиевых сплавов. Швы тавровых соединений Т6, Т7, Т8. Основной шов. 79

Карта 28. Полуавтоматическая аргонодуговая сварка алюминия и алюминиевых сплавов. Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, Т1, Т3. Основной шов. 80

Карта 29. Полуавтоматическая аргонодуговая сварка стыков труб из меди и медно-никелевых сплавов. Швы стыковых соединений С2, С5, С18, С19, С55, С57, С58, С60. Основной шов. 81

Карта 30. Полуавтоматическая аргонодуговая сварка стыков труб из меди и медно-никелевых сплавов. Швы нахлесточных и угловых соединений Н1, У5. Основной шов. 83

Карта 31. Автоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей. Швы стыковых соединений С2, С4, С5, С7, С8, С9, С12, С17, С18, С21, С25. Основной шов. 83

Карта 32. Автоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей. Швы стыковых соединений С12, С21. Шов с противоположной стороны.. 88

Карта 33. Автоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей. Швы тавровых соединений Т6. Основной шов. 89

Карта 34. Автоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей. Швы угловых соединений У6, У8, У9. Основной шов. 90

Карта 35. Автоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей. Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, Т1, Т3. Основной шов. 92

Карта 36. Автоматическая дуговая сварка в среде двуокиси углерода углеродистых и низколегированных сталей. Швы угловых соединений У8. Шов с противоположной стороны.. 93

Карта 37. Автоматическая аргонодуговая сварка плавящимся электродом алюминия и алюминиевых сплавов. Швы стыковых соединений С2, С4, С5, С7, С17, С18, С19, С21, С25. Основной шов. 94

Карта 38. Автоматическая аргонодуговая сварка плавящимся электродом алюминия и алюминиевых сплавов. Швы стыковых соединений С21. Шов с противоположной стороны.. 96

Карта 39. Автоматическая аргонодуговая сварка плавящимся электродом алюминия и алюминиевых сплавов. Швы тавровых соединений Т6, Т8. Основной шов. 96

Карта 40. Автоматическая аргонодуговая сварка плавящимся электродом алюминия и алюминиевых сплавов. Швы угловых соединений У6, У9. Основной шов. 97

Карта 41. Автоматическая аргонодуговая сварка плавящимся электродом алюминия и алюминиевых сплавов. Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, Т1, Т3. Основной шов. 97

Карта 42. Автоматическая аргонодуговая сварка неплавящимся электродом алюминия и алюминиевых сплавов. Швы стыковых соединений С2, С7, С17, С21, С25. Основной шов. 98

Карта 43. Автоматическая аргонодуговая сварка неплавящимся электродом алюминия и алюминиевых сплавов. Швы стыковых соединений С21. Шов с противоположной стороны.. 100

Карта 44. Автоматическая аргонодуговая сварка неплавящимся электродом алюминия и алюминиевых сплавов. Швы тавровых соединений Т6, Т7, Т8. Основной шов. 100

Карта 45. Автоматическая аргонодуговая сварка неплавящимся электродом алюминия и алюминиевых сплавов. Швы угловых соединений У4, У5, У6, У7, У8. Основной шов. 101

Карта 46. Автоматическая аргонодуговая сварка неплавящимся электродом алюминия и алюминиевых сплавов. Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, Т1, Т3. Основной шов. 102

Карта 47. Автоматическая аргонодуговая сварка плавящимся электродом легированных и высоколегированных сталей. Швы стыковых соединений С2, С7, С8, С17, С19, С21, С25. Основной шов. 103

Карта 48. Автоматическая аргонодуговая сварка плавящимся электродом легированных и высоколегированных сталей. Швы стыковых соединений С21. Шов с противоположной стороны.. 104

Карта 49. Автоматическая аргонодуговая сварка плавящимся электродом легированных и высоколегированных сталей. Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, Т1, Т3. Основной шов. 105

Карта 50. Ручная аргонодуговая сварка неплавящимся электродом с присадкой алюминия и алюминиевых сплавов. Швы стыковых соединений С2, С3, С4, С5, С7, С8, С9, С10, С12, С15, С17, С18, С19, С21, С25. Основной шов. 106

Карта 51. Ручная аргонодуговая сварка неплавящимся электродом с присадкой алюминия и алюминиевых сплавов. Швы стыковых соединений С12, С21. Шов с противоположной стороны.. 109

Карта 52. Ручная аргонодуговая сварка неплавящимся электродом с присадкой алюминия и алюминиевых сплавов. Швы угловых соединений У4, У5, У6, У7, У8, У9. Основной шов. 109

Карта 53. Ручная аргонодуговая сварка неплавящимся электродом с присадкой алюминия и алюминиевых сплавов. Швы угловых соединений У8. Шов спротивоположной стороны.. 111

Карта 54. Ручная аргонодуговая сварка неплавящимся электродом с присадкой алюминия и алюминиевых сплавов. Швы тавровых соединений Т6, Т7, Т8. Основной шов. 111

Карта 55. Ручная аргонодуговая сварка неплавящимся электродом с присадкой алюминия и алюминиевых сплавов. Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, Т1, Т3. Основной шов. 112

Карта 56. Ручная аргонодуговая сварка неплавящимся электродом с присадкой труб из меди и медно-никелевых сплавов. Швы стыковых соединений С2, С4, С5, С7, С8, С9, С17, С25. Основной шов. 113

Карта 57. Ручная аргонодуговая сварка неплавящимся электродом с присадкой труб из меди и медно-никелевых сплавов. Швы угловых соединений У4, У6, У9. Основной шов. 115

Карта 58. Ручная аргонодуговая сварка неплавящимся электродом с присадкой труб из меди и медно-никелевых сплавов. Швы нахлесточных и угловых соединений Н1, Н3, Н4, У7, У23. Основной шов. 115

Карта 59. Ручная аргонодуговая сварка неплавящимся электродом без присадки труб из меди и медно-никелевых сплавов. вы стыковых соединений С4, С18, С19, С57, С60. Основной шов. 116

Карта 60. Ручная аргонодуговая сварка неплавящимся электродом без присадки труб из меди и медно-никелевых сплавов. Швы угловых соединений У7, У16, У17, У18. Основной шов. 117

Карта 61. Ручная аргонодуговая сварка неплавящимся электродом без присадки труб из меди и медно-никелевых сплавов. Швы нахлесточных и угловых соединений Н1, Н3, Н4, У7, У23. Основной шов. 118

Карта 62. Ручная аргонодуговая сварка неплавящимся электродом без присадки труб из меди и медно-никелевых сплавов. Швы стыковых соединений С2, С4, С5, С6, С7, С8, С9, С10, С11, С12, С15, С17, С18, С19, С20, С21, С22, С25, С28. Основной шов. 119

Карта 63. Ручная аргонодуговая сварка неплавящимся электродом с присадкой легированных и высоколегированных сталей. Швы стыковых соединений С12, С21. Шов с противоположной стороны.. 122

Карта 64. Ручная аргонодуговая сварка неплавящимся электродом с присадкой легированных и высоколегированных сталей. Швы тавровых соединений Т6, Т7, Т8. Основной шов. 122

Карта 65. Ручная аргонодуговая сварка неплавящимся электродом с присадкой легированных и высоколегированных сталей. Швы угловых соединений У1, У2, У4, У5, У6, У7, У8, У9, У10. Основной шов. 123

Карта 66. Ручная аргонодуговая сварка неплавящимся электродом с присадкой легированных и высоколегированных сталей. Швы угловых соединений У8. Шов с противоположной стороны.. 125

Карта 67. Ручная аргонодуговая сварка неплавящимся электродом с присадкой легированных и высоколегированных сталей. Швы нахлесточных, угловых и тавровых соединений Н1, Н2, У4, У5, У7, У10, Т1, Т3. Основной шов. 125

Карта 68. Ручная аргонодуговая сварка неплавящимся электродом с присадкой легированных и высоколегированных сталей. Швы стыковых соединений С2, С4, С5, С6, С28. Основной шов. 127

4.2. Вспомогательное время, связанное со сваркой шва. Автоматическая, полуавтоматическая и ручная дуговая сварка. 127

Карта 69. Зачистка сварного шва от окисной пленки после каждого прохода. 127

Карта 70. Осмотр и промер шва. 128

Карта 71. Подтягивание проводов, откусывание и удаление остатков проволоки, подача проволоки в головку автомата или полуавтомата и смена кассет. 128

Карта 72. Смена присадочных прутков. 128

Карта 73. Проверка правильности установки головки автомата. 128

Карта 74. Обмазка раствором поверхности металла околошовной зоны.. 128

Карта 75. Зачистка околошовной зоны от брызг наплавленного металла. 129

Карта 76. Зачистка кромок перед сваркой от налета ржавчины или окисной пленки. 129

Карта 77. Зачистка и обезжиривание присадочных прутков перед сваркой. 130

4.3. Вспомогательное время, связанное с изделием и типом оборудования. Автоматическая, полуавтоматическая и ручная дуговая сварка. 130

Карта 78. Клеймение шва. 130

Карта 79. Установка и снятие щитов для защиты от сварочной дуги. 130

Карта 80. Крепление изделия на столе, стенде, приспособлении. 130

Карта 81. Перемещение изделия грузоподъемными механизмами. 131

Карта 82. Установка, снятие и поворот изделий вручную.. 131

Карта 83. Поворот деталей и изделий в механизированных приспособлениях. 132

Карта 84. Перемещение электросварщика в процессе сварки многопроходных швов. 132

Карта 85. Намотка сварочной проволоки в кассеты.. 132

Карта 86. Подготовительно-заключительное время. 132

4.4. Поправочные коэффициенты к картам неполного штучного времени на измененные условия работы. Автоматическая, полуавтоматическая и ручная дуговая сварка. 133

Карта 87. Коэффициенты, учитывающие условия выполнения работ и вид сварки. 133

Карта 88. Коэффициенты, учитывающие положение шва в пространстве. 133

Карта 89. Коэффициенты, учитывающие время на электроприхватку. 133

Карта 90. Коэффициенты, учитывающие вид сварки, шва и его длину. 134

Карта 91. Коэффициенты, учитывающие время на строжку корня шва и кромок стыков. 134

4.5. Приложения. 135

Приложение 1. Площадь поперечного сечения шва для расчета количества проходов сварки. 135

Приложение 2. Значение коэффициента наплавки металла. 135

Приложение 3. Значение коэффициента плотности наплавленного металла. 135

Приложение 4. Расчетное значение силы тока в зависимости от положения шва в пространстве, диаметра сварочной проволоки и толщины металла. 135

Приложение 5. Расчетное значение силы тока в зависимости от толщины металла и диаметра сварочной проволоки для полуавтоматической сварки стыков труб из меди и медно-никелевых сплавов. 136

Приложение 6. Расчетное значение скорости сварки в зависимости от диаметра сварочной проволоки и катета шва для автоматической дуговой сварки алюминия и алюминиевых сплавов плавящимся электродом.. 137

Приложение 7. Расчетное значение скорости сварки в зависимости от диаметра сварочной проволоки и толщины металла при автоматической сварке. 137

Приложение 8. Расчетное значение скорости сварки в зависимости от диаметра присадочной проволоки и катета шва при автоматической аргонодуговой сварке алюминия и алюминиевых сплавов неплавящимся электродом.. 137

Приложение 9. Расчетное значение скорости сварки в зависимости от диаметра присадочной проволоки и толщины металла при автоматической дуговой сварке алюминия и алюминиевых сплавов неплавящимся электродом.. 137

Приложение 10. Расчетное значение силы тока в зависимости от диаметра присадочной проволоки и толщины металла при ручной аргонодуговой сварке алюминия и алюминиевых сплавов неплавящимся электродом.. 138

Приложение 11. Расчетное значение силы тока в зависимости от диаметра присадочной проволоки и толщины металла при ручной аргонодуговой сварке меди и медно-никелевых сплавов неплавящимся электродом.. 138

Приложение 12. Расчетное значение силы тока в зависимости от диаметра присадочной проволоки и толщины металла при ручной аргонодуговой сварке легированных и высоколегированных сталей плавящимся электродом.. 138

Приложение 13. Значение длины кольцевого стыка в зависимости от его диаметра. 138

Приложение 14. Наименование, индекс, вид шва и формулы расчета площади поперечного сечения швов. 139





© 2013 Ёшкин Кот :-)
