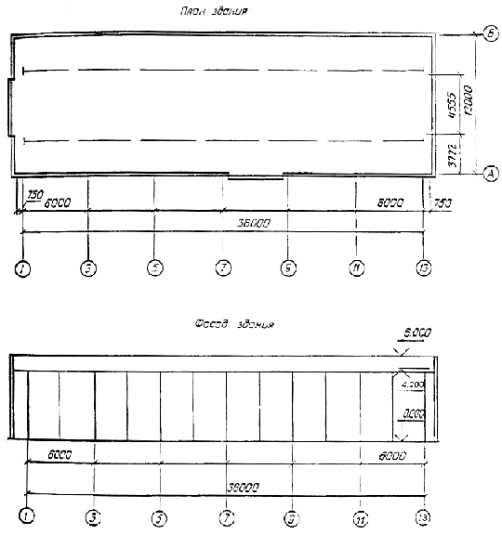

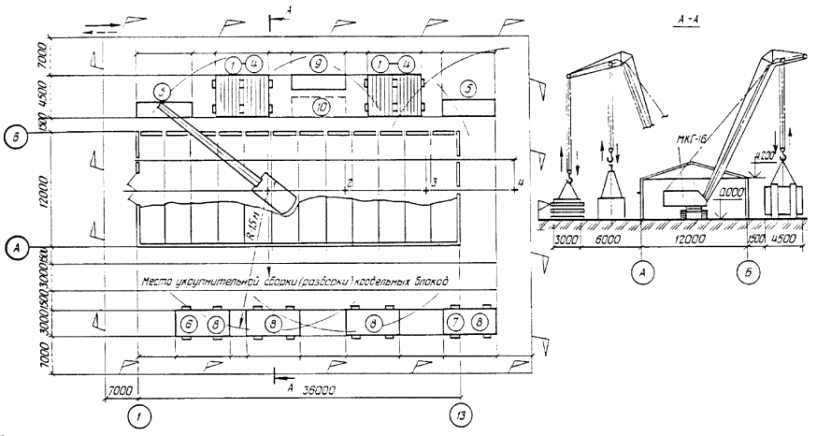

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА (ТТК) ДЕМОНТАЖ БЫСТРОВОЗВОДИМЫХ I. ОБЩИЕ УКАЗАНИЯТехнологическая карта разработана на демонтаж конструкций сборно-разборных зданий. Конструкцию здания см. на рис. 1 - 2. Рис. 1. Общий вид здания Рис. 2. Общий вид кровельного блока и схема его строповки Здание каркасно-панельной конструкции, прямоугольное в плане, габаритные размеры (длина ´ ширина) в осях 36000´12000 мм, высота в свету до низа несущих конструкций - 4200 мм. Несущими элементами являются панели стен размером 4200´3000 мм. Панели имеют жесткий каркас, заполняемый эффективным утеплителем и обшиваемый с наружной стороны профилированным стальным листом, а с внутренней - фанерой. Панели стен соединяют с фундаментами при помощи анкерных болтов. Конструкция фундаментов и полов уточняется при привязке к конкретному объекту. Покрытие монтируется из кровельных блоков, собираемых на строительной площадке. Блок состоит из двух кровельных панелей, соединяемых в коньке на болтах. Низкие грани панелей стягиваются затяжками для создания предварительного напряжения. Конструкция кровельных панелей аналогична конструкции панелей стен. Схема строповки кровельного блока показана на рис. 2. Соединения всех сборных элементов - болтовые. Стыки между панелями заполняются прокладками из минеральной ваты и закрываются нащельниками. В состав работ, рассматриваемых картой, входят: демонтаж стыков; демонтаж панелей стен и кровельных блоков; разборка кровельных блоков; демонтаж покрытия пола. Калькуляция затрат труда и график выполнения работ даны применительно к монтажу в летний период. При производстве работ в зимних условиях калькуляция и график должны быть уточнены. II. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТДо начала демонтажа необходимо: ознакомить бригаду монтажников с проектом производства работ и технологической картой и провести инструктаж по технике безопасности; отключить здание от наружных электросетей; демонтировать технологическое оборудование. Демонтаж здания выполняет бригада монтажников конструкций из шести человек: 4 разряда (М) - три монтажника, Бригаду обслуживает машинист крана 5 разряда (К). Марки рекомендуемых грузоподъемных кранов приведены в табл. 2. Демонтаж осуществляется с четырех стоянок, при этом кран движется внутри здания вдоль его средней оси (рис. 3). Схемы строповки демонтируемых конструкций см. на рис. 2. Рис. 3. Схема демонтажа конструкций здания Условные обозначения: + - стоянки крана; 1 - 10 - конструкции, расположенные на приобъектном складе (номера позиций соответствуют номерам по ведомости материалов и конструкций табл. 4) Демонтаж конструкций ведется в следующем порядке: снимают нащельники и извлекают прокладки из стыков (работы производятся с передвижных подмостей П-1,8, П-3,0 и П-4,2); стропят кровельный блок, отсоединяют постоянные связи между блоком и панелями стен, и демонтируют его; укладывают кровельный блок на прокладки и затем разбирают его; те же операции выполняют поочередно и со всеми остальными кровельными блоками; демонтируют панели стен, в том числе торцевые панели и ворота, а также балки для опирания этих панелей. При хранении конструкций на строительной площадке они должны находиться в положении, близком к проектному (панели стен должны храниться в кассетах), и опираться на подкладки и прокладки из древесины мягких пород. Детали креплений должны находиться в защищенных от атмосферных осадков ящиках, на которых указаны марка и количество деталей. При производстве работ необходимо соблюдать требования главы СНиП «Техника безопасности в строительстве» и «Правила устройства и безопасной эксплуатации грузоподъемных кранов». III. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
IV. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫПотребность в машинах, оборудовании, приспособлениях и инструменте
Потребность в машинах, оборудовании, приспособлениях и инструменте
Потребность в основных материалах и конструкциях
V. ГРАФИК ВЫПОЛНЕНИЯ РАБОТ
Примечание. Цифры над линиями графика - продолжительность операция в часах, под линиями - число занятых рабочих. VI. КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ
СОДЕРЖАНИЕ
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
