РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ
«ЕЭС РОССИИ»

Департамент научно-технической политики и развития

НОРМЫ МИНИМАЛЬНЫХ
ДОПУСТИМЫХ НАГРУЗОК
ЭНЕРГОБЛОКОВ
150 - 1200 МВт

СО 34.25.503-2003
(РД 34.25.503)

ОАО «ВТИ»

Москва 2004

Разработано Открытым акционерным обществом «Всероссийский теплотехнический научно-исследовательский институт» (ОАО «ВТИ»);

Открытым акционерным обществом «Фирма по наладке, совершенствованию технологии и эксплуатации электростанций и сетей» (ОАО «Фирма ОРГРЭС»)

Исполнители А.Л. ШВАРЦ, Ю.П. АРТЕМЬЕВ (ОАО «ВТИ»), Б.Н. ГЛУСКЕР, Л.М. КАПЕЛЬСОН (ОАО «Фирма ОРГРЭС»)

Утверждено Департаментом научно-технической политики и развития ОАО «РАО «ЕЭС России»» 30 июня 2003 г.

Первый заместитель начальника А.В. БОБЫЛЕВ

Срок первой проверки СО - 2009 г., периодичность проверки - один раз в 5 лет.

Ключевые слова: энергоблок, котел, турбина, мощность, минимальная допустимая нагрузка, уголь, мазут, газ, сверхкритическое давление, скользящее давление.

нОРмы минимальных
ДОПУСТИМЫХ НАГРУЗОК ЭНЕРГОБЛОКОВ 150 - 1200 МВт

СО 34.5.503-2003
Взамен РД 34.25.503
(HP 34-00-112-86)

Дата введения

2003-11-01

Настоящий стандарт организации распространяется на энергоблоки России, а также стран СНГ и Балтии, и устанавливает минимальные допустимые нагрузки для энергоблоков с котлами на твердом топливе и с газомазутными котлами. Для большинства энергоблоков на сверхкритические параметры пара разгрузка может осуществляться на скользящем давлении во всем пароводяном тракте.

1 ОБЩИЕ ПОЛОЖЕНИЯ

1.1 Минимальная допустимая нагрузка энергоблока определяется, в основном, надежной работой котла.

1.2 Для энергоблоков с котлами, работающими на каменных углях с выходом летучих веществ менее 20 % (марок АШ, Т), расход мазута или газа на подсветку факела для обеспечения устойчивого горения в топочной камере и надежного выхода жидкого шлака при минимальной допустимой нагрузке определяется по номограммам, приведенным на рисунках 1 и 2.

1.3 Для энергоблоков с котлами, сжигающими угли с теплотой сгорания 3900 - 4500 ккал/кг (16,32 - 18,34 МДж/кг) при твердом шлакоудалении, а также топливо непроектных марок, расход мазута и газа на подсветку приведен в разделе 2.

1.4 В установленном Нормами диапазоне нагрузок энергоблоков допускается снижение температуры промперегрева до 510 °С (не ниже) при нагрузке 40 - 50 % номинальной; при частичных нагрузках допускается повышение коэффициента избытка воздуха.

Теплота сгорания , ккал/кг

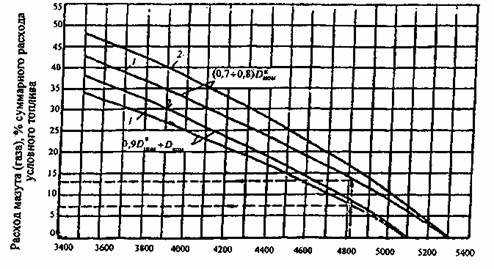

Рисунок 1 - Расход мазута (1) или газа (2) на подсветку факела для обеспечения устойчивого горения в топочной камере для углей марки АШ

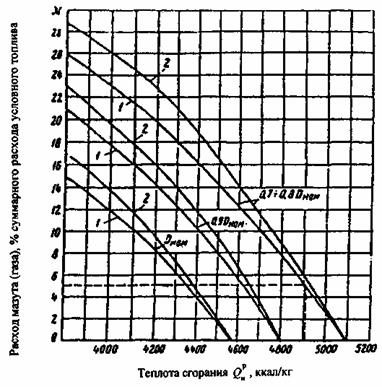

Рисунок 2 - Расход мазута (1) или газа (2) на подсветку факела для обеспечения устойчивого горения в топочной камере для углей марки Т

1.5 Все энергоблоки сверхкритического давления за исключением энергоблоков 300 МВт с котлами типа ТПП-110, ТПП-210 и П-74 могут разгружаться на скользящем давлении. Энергоблоки 500 МВт с котлами типов П-57 могут разгружаться на скользящем давлении после выполнения на котле реконструкции.

1.6 Разгрузку блоков 800 МВт с котлами П-67 производить на скользящем давлении по следующему регламенту:

- с нагрузки 750 МВт до 550 МВт со снижением давления перед стопорными клапанами турбины с 240 кгс/см² (~24 МПа) до 170 кг/см²(~17 МПа);

- с нагрузки 550 МВт до нижнего предела разгрузки 450 МВт производить при постоянном давлении перед стопорными клапанами 170 кгс/см² (~17 МПа).

1.7 Однокорпусный режим работы дубль-блоков может использоваться, как исключение, при особых затруднениях в прохождении минимума электрической нагрузки в энергосистеме.

В однокорпусном режиме минимальная нагрузка устанавливается на следующем уровне:

- для дубль-блоков, при разгрузке на номинальном давлении, 50 % указанной в Нормах нагрузки, но не менее 30 % номинальной;

- для дубль-блоков 300 МВт при их работе на скользящем давлении:

с котлами П-50, ТПП-210А - 120 МВт;

с котлами ПК-39, ПК-39-1 и ПК-39-2 - 140 МВт.

На дубль-блоках с котлами ПК-41, ПК-41-1, ТГМП-114 и П-50 (при работе на газе), для которых при работе на скользящем давлении минимальная нагрузка в однокорпусном режиме установлена на том же уровне, что и в двухкорпусном (40 % номинальной), применять однокорпусный режим работы для регулирования графика нагрузки энергосистем не разрешается.

1.8 Указанные в разделе 2 минимальные допустимые нагрузки для энергоблоков сверхкритического давления при разгрузке на скользящем давлении установлены для условий работы с включенными ПВД.

1.9 При разгрузке энергоблоков с газомазутными котлами, учитывая заданный Нормами широкий диапазон разгрузок, необходимо уделять особое внимание поддержанию в работоспособном состоянии устройств для предварительного подогрева воздуха в целях обеспечения максимальной температуры воздуха при частичных нагрузках.

2 МИНИМАЛЬНЫЕ ДОПУСТИМЫЕ НАГРУЗКИ ЭНЕРГОБЛОКОВ МОЩНОСТЬЮ 150 - 1200 МВТ

Тип энергоблока	Топливо	Тип шлакоудаления	Минимальная нагрузка блока с конденсационной турбиной, N_эл, МВт	Минимальная нагрузка блока с теплофикационной турбиной, определяемая паропроизводительностью котла, D_п, т/ч	Размер подсветки, % по теплу (мазут, газ)
1	2	3	4	5	6
1 Моноблок с котлом ТП-92 и турбиной К-150-130	Уголь кизеловский, кузнецкий марки Г.	Твёрдое	90,0		-
1 Моноблок с котлом ТП-92 и турбиной К-150-130	Газ	-	60,0		-
2 Дубль-блок с котлами ПК-24 и турбиной К-150-130	Уголь черемховский, азейский	Твёрдое	80,0 (для двух корпусов)		-
3 Дубль-блок с котлами ПК-38 и ПК-38-2, турбинами К-150-130 и К-160-130	Уголь назаровский, ирша-бородинский.	Жидкое	100,0 (для двух корпусов)		-
	Мазут, газ	-	70,0 (для двух корпусов)		-
4 Моноблок с котлом ТП-90 и турбиной К-150-130	Уголь донецкий АШ.	Жидкое	105,0		См. рисунок 1
4 Моноблок с котлом ТП-90 и турбиной К-150-130	Газ	-	60,0
5 Моноблок с котлом ТГМ-94 и турбинами К-150-130, К-160-130	Мазут	-	60,0		-
5 Моноблок с котлом ТГМ-94 и турбинами К-150-130, К-160-130	Газ	-	60,0		-
6 Моноблок с котлами ТП-100, ТП-100А и турбиной К-200-130	Уголь донецкий ГСШ,	Жидкое	130,0		10 - 15^*
6 Моноблок с котлами ТП-100, ТП-100А и турбиной К-200-130	уголь донецкий АШ, донецкий Т	Жидкое	140,0		См. рисунок 1
7 Моноблок с котлом ТП-109 и турбинами К-200-130, К-210-130	Уголь донецкий Г и Д, промпродукт, шлам	Твёрдое	140,0		10 - 15^*
8 Дубль-блок с котлами ТП-101 и турбинами К-200-130, К-210-130	Эстонские сланцы	Твёрдое	80,0 (для двух корпусов)		-
9 Дубль-блок с котлами ТП-67 и турбиной К-180-130	Эстонские сланцы	Твёрдое	80,0 (для двух корпусов)		-
10 Моноблок с котлом ПК-33 и турбинами К-180-130, К-205-130	Уголь экибастузский,	Твёрдое	140,0		-
	подмосковный,	Твёрдое	140,0		-
	челябинский.	Твёрдое	130,0		-
	Газ	-	100,0		-
11 Дубль-блок с котлами ПК-40-1, ПК-40-2 и турбиной К-200-130	Уголь кузнецкий Г, хакасский	Жидкое	140,0 (для двух корпусов)		-
12 Дубль-блок с котлами ПК-47, ПК-47-2, ПК-47-3 и турбинами К-200-130, К-205-130	Мазут	-	120,0		-
	Газ	-	(для двух корпусов)
13 Моноблок с котлами ТМ-104, ТГ-104,ТГМ-104 и турбинами К-210-130, К-180/210-130, К-200-130	Мазут	-	80,0		-
	Газ	-	80,0		-
14 Моноблок с котлом ТГМЕ-206 и турбиной К-210-130	Мазут	-	80,0		-
14 Моноблок с котлом ТГМЕ-206 и турбиной К-210-130	Газ	-	80,0		-
15 Моноблок с котлом ТПЕ-214 и турбинами К-210-130, Т-180/210-130	Уголь нерюнгринский, кузнецкий Г	Твёрдое	140,0	470,0	10
16 Моноблок с котлом ТПЕ-215 и турбиной К-210-130	Газ.	-	80,0
	Уголь: нерюнгринский,	Твёрдое	140,0
	тунгуйский,	То же	140,0
	канско-ачинский	-//-	120,0
17 Моноблок с котлом ТПЕ-216 и турбиной К-225-12,8	Уголь харанорский Б	Твёрдое	120,0
18 Моноблок с котлом БКЗ-670-140 и турбиной К-210-130	Уголь лучегорский Б	Твёрдое	120,0		-
19 Моноблок с котлом БКЗ-640-140 и турбиной К-210-130	Уголь холбольджинский, канско-ачинский	Жидкое	100,0		-
20 Моноблок с котлом ТП-208 и турбиной К-210-130	Уголь интинский, подмосковный.	Твёрдое	125,0		-
20 Моноблок с котлом ТП-208 и турбиной К-210-130	Газ	-	80,0		-
21 Моноблок с котлом ТП-108 и турбиной К-200-130	Уголь подмосковный, торф.	Твердое	110,0
21 Моноблок с котлом ТП-108 и турбиной К-200-130	Газ	-	80,0
22 Моноблок с котлом ТПП-110 и турбиной К-300-240	Уголь донецкий АШ, кузнецкий Т.	Жидкое	225,0		См. рисунок 1
22 Моноблок с котлом ТПП-110 и турбиной К-300-240	Газ	-	150,0
23 Дубль-блок с котлами ТПП-210 и турбиной К-300-240	Уголь донецкий АШ.	Жидкое	225 (для двух корпусов)		См. рисунок 1
23 Дубль-блок с котлами ТПП-210 и турбиной К-300-240	Газ	-	150 (для двух корпусов)
24 Дубль-блок с котлами ТПП-210А и турбинами	Уголь донецкий АШ,	Жидкое	210,0 (для двух корпусов)	700,0	См. рисунок 1
К-300-240,	уголь кузнецкий Т.	Жидкое	180,0	600,0	См. рисунок 2
Т-250-240	Газ	-	180,0 (для двух корпусов)	600,0
25 Дубль-блок с котлами П-50 и турбиной К-300-240	Уголь кузнецкий Т.	Жидкое	210,0 (для двух корпусов)		См. рисунок 2
25 Дубль-блок с котлами П-50 и турбиной К-300-240	Газ	-	120,0 (для двух корпусов)		См. рисунок 2
26 Дубль-блок с котлами ПК-39, ПК-39-1, ПК-39-2 и турбиной К-300-240	Уголь экибастузский	Твёрдое	210,0 (для двух корпусов)		-
27 Моноблоки с котлами ТПП-312, нереконструированными котлами ТПП-312А и турбиной К-300-240	Уголь донецкий ГСШ	Жидкое	190,0		10 - 15^*
	Газ	-	190,0		-
28 Моноблок с реконструированным котлом ТПП-312А и турбиной К-300-240	Уголь донецкий ГСШ.	Жидкое	190,0		10 - 15^*
	Газ	-	150,0		-
29 Моноблок с котлом П-59 и турбиной К-300-240	Уголь подмосковный, берёзовский	Твёрдое	150,0		-
30 Дубль-блок с котлами ПК-41, ПК-41-1 и турбиной К-300-240	Мазут.	-	120,0		-
30 Дубль-блок с котлами ПК-41, ПК-41-1 и турбиной К-300-240	Газ	-	(для двух корпусов)		-
31 Дубль-блок с котлами ТГМП-114 и турбиной К-300-240	Мазут.	-	120,0		-
31 Дубль-блок с котлами ТГМП-114 и турбиной К-300-240	Газ	-	(для двух корпусов)		-
32 Моноблок с котлами ТГМП-314, ТГМП-314П с реконструированной НРЧ и турбиной К-300-240	Мазут.	-	120,0		-
	Газ	-			.
33 Моноблок с котлами ТГМП-314 с нереконструированной НРЧ, ТГМП-314А, ТГМП-314Б, ТГМП-314П с объединёнными СРЧ и ВРЧ и турбинами К-300-240, Т-250-240	Мазут.	-
	Газ	-	150,0	500,0
34 Моноблок с котлом ТГМП-324 и турбиной К-300-240	Мазут.	-
34 Моноблок с котлом ТГМП-324 и турбиной К-300-240	Газ	-	100,0
35 Моноблок с котлами ТГМП-344А и ТГМП-344А (полуподовый) с турбинами К-300-240, Т-250-240	Мазут	-
	Газ	-	120,0	400,0
36 Моноблок с котлом П-74 и турбиной К-300-240	Газ	-	150,0
37 Моноблок с котлами П-57, П-57-2, П-57-3, П-57-3М и турбиной К-500-240	Уголь экибастузский	Твёрдое	325,0		-
38 Дубль-блок с котлами П-49 и турбиной К-500-240	Уголь назаровский	Жидкое	320,0 (для двух корпусов)		-
39 Моноблок с котлом ТГМП-204 и турбиной К-800-240	Мазут, газ	-	440,0		-
40 Моноблок с котлами ТГМП-204П и ТГМП-204ХЛ с турбиной К-800-240	Мазут.	-	400,0		-
	Газ	-	360,0		-
41 Моноблок с котлом П-67 и турбиной К-800-240	Уголь берёзовский	Твёрдое	450,0		-
42 Моноблок с котлом ТПП-804 и турбиной К-800-240	Газ	-	270,0		-
43 Моноблок с котлом ТГМП-1202 и турбиной К-1200-240-3	Мазут, газ	-	700,0		-
^* Соответственно для угля с теплотой сгорания 4500 - 3900 ккал/кг (1,08 - 0,93 МДж/кг).
