ОТРАСЛЕВОЙ СТАНДАРТ

ВОРОНКИ С ФИЛЬТРОМ

Конструкция и размеры

ОСТ 110892-73

На 5 страницах

Взамен 4638А

4639А

Распоряжением Министерства от 5 марта 1973 г. № 087-16 срок введения установлен с 1 января 1974 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на воронки с фильтром, предназначенные для заправки изделий маслом, топливом, гидравлическими жидкостями при выполнении регламентных и ремонтных работ.

Стандарт устанавливает два исполнения воронок:

- исполнение 1 - воронка с фильтром;

- исполнение 2 - то же, с наличием гибкого рукава, хомута и наконечника.

2. Конструкция и размеры воронок с фильтром должны соответствовать:

- воронок исполнения 1 - указанным на черт. 1 и в таблице;

- воронок исполнения 2 - указанным на черт. 2 и в таблице.

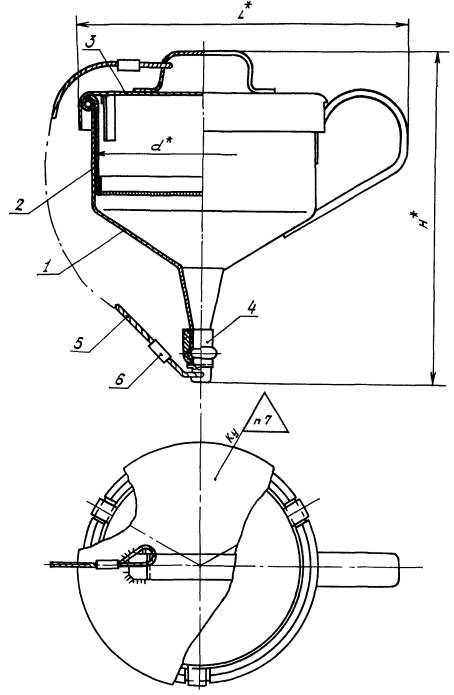

Исполнение 1

Черт. 1

* Размеры для справок.

Исполнение 2

Остальное - см. черт. 1

Черт. 2


Размеры в мм

Типоразмеры

Применяемость

d

Н

L

Поз. 1

Воронка

Поз. 2

Фильтр

Поз. 3

Крышка

Поз. 4

Заглушка

Поз. 5

Канат

Поз. 6

Гильза

Поз. 7

Рукав

Поз. 8 Патрубок

Поз. 9

Хомут

Масса, кг

Пред. откл.

Количество

±1,5

±1

1

1

1

1

1

2

1

1

1

Обозначение

1



130

198

198

1-ОСТ 1 10893-73

1-ОСТ 1 10897-73

1-ОСТ 1 10901-73

1-ОСТ 1 10904-73

1,00-Г-II-ЖС-Н-160

ГОСТ 3062-69

L = 350 мм

1-ОСТ 1 12336-75

1У12-15

ТУ 38005.1707-72

1-ОСТ 1 10905-73

1729С52-20

0,419

2



220

339

288

2-ОСТ 1 10893-73

2-ОСТ 1 10897-73

2-ОСТ 1 10901-73

2-ОСТ 1 10904-73

1,00-Г-II-ЖС-Н-160

ГОСТ 3062-69

L = 500 мм

1У27-15

ТУ 38005.1707-72

2-ОСТ 1 10905-73

1729С52-35

1,072


3. Гильзы (поз. 6) обжать и покрыть Эм.ХВ-16, оранжевый, IIIАТ*.

Эмаль ХВ-16 - по ТУ 6-10-1301-72.

* По действующему отраслевому документу.

4. Длина рукава (поз. 7) устанавливается конструктором.

5. Канат 1,00-Г-II-ЖС-Н-160 ГОСТ 3062-69 до сборки должен быть погружен на 2 - 5 мин в пластичную смазку ПВК по ГОСТ 19537-74, нагретую до температуры 105 °С.

6. Маркировать обозначение на бирке.

7. Клеймить.

8. Технические условия – по ОСТ В1 00568-72.

Пример наименования и обозначения воронки с фильтром исполнения 1 типоразмера 2:

Воронка с фильтром 1-2-ОСТ 1 10892-73
