Руководящие технические
материалы

Рекомендации по предотвращению всплытия защитных
пластмассовых трубок и по установке пункта оперативного
доступа при строительстве ВОЛП

РТМ.1.118-2-99

/Начальник отдела М-15                                                Гренадеров Р.С.

Начальник отдела М-21                                                 Браславский А.Д.

Начальник отдела М-45                                                 Евграфов А.И.

1999

СОДЕРЖАНИЕ

1. Введение

Настоящие руководящие технические материалы разработаны взамен РТМ.1.118-1-98 и содержит рекомендации по определению мероприятий, препятствующих всплытию защитных пластмассовых трубок, проложенных на глубине 1,2 метра, для прокладки в них оптических кабелей, а также по установке пункта оперативного доступа.

Для определения мероприятий, препятствующих всплытию трубок, был проведен расчет на действие выталкивающий силы равной 0,872 кг/м.п. на одну трубу. Результаты расчета показали зависимость массы пригрузов, расстояния между ними и величины подъема трубки от выталкивающей силы при водонасыщении траншеи. Результаты расчета сведены в таблицу 1. Разработка состоит из текстового материала и чертежей АС-1, АС-2, АС-3, АС-4.

Материалы разработаны главным конструктором отдела 45 Кондратенковой С.Б.

2. Технические характеристики ЗПТ 40/33 типа «SILICORF» производства фирмы «Dura-Line» (США) сертификат № ОС/1-ОК-73

(технические условия ТУ 529633-041-04604025-97)

- материал - полиэтилен высокой плотности

- диаметр наружный с допуском                    dн = 40 + 0,4 мм

- диаметр внутренний                                      dв = 33 мм

- площадь сечения                                            A = 4,0 см

- момент инерции                                             I = 6,744 см

- максимальная растягивающее усилие         Р = 8,0 КН

- остаточное удлинение                                   Dl £ 1 % длины

- допустимая устойчивость на смятие           - 1,8 Мпа

- масса 1,0 п.м.                                                  - 0,348 кг

- модуль упругости

3. Мероприятия по предотвращению всплытия ЗПТ

Рассмотрены варианты прокладки одной, двух или трех ЗПТ:

- в предварительно разработанную экскаватором или ручным способом траншею;

- с применением кабелеукладочной техники.

3.1. При прокладке ЗПТ в предварительно разработанную траншею:

3.1.1. Траншея разрабатывается в грунтах с уровнем грунтовых вод ниже дна траншеи.

После прокладки ЗПТ должна быть произведена обратная засыпка траншеи песком или местным непромерзшим грунтом с уплотнением независимо от времени года проведения работ.

3.1.2. Траншея разрабатывается в грунтах с высоким уровнем грунтовых вод или в период таяния снега. Для предотвращения всплытия ЗПТ необходимо сразу после их прокладки производить обратную засыпку траншеи местным грунтом с уплотнением. Засыпку траншеи производить по участкам с предварительной откачкой воды.

При невозможности произвести обратную засыпку сразу после прокладки ЗПТ по всей длине необходимо устройство пригрузов с расстояниями между ними согласно таблице 1.

Пригрузом может служить щебень, гравий крупностью не более 20 мм, местный грунт с уплотнением на всю высоту траншеи или песок в полиэтиленовых мешках.

Таблица 1

Подъем трубы от проектной отм., см.

Расстояние между пригрузами l, м.

Длина пригруза вдоль траншеи min, см.

Масса пригруза, кг.

Минимальная высота засыпки пригруза от верха ЗПТ**

Количество ЗПТ в траншее

1

2

3

70,0

8,0*

50,0

130,0

260,0

390

70,0

70,0

70,0

40,0

7,0

50,0

10,0

20

30,0

15,0

15,0

15,0

10,5

5,0

30,0

8,0

16,0

24,0

10,0

10,0

10,0

1,4

3,0

30,0

4,0

8,0

12,0

5,0

5,0

5,0

* При расстоянии l > 8,0 м воздействующее растягивающее усилие на трубу больше 8,0 КН, поэтому расстояние между пригрузами больше 8,0 м не допускается.

** Объемный вес засыпки принят 1,8 т/м3. Засыпку пригруза производить по всей ширине траншеи.

3.2. При прокладке ЗПТ с применением кабелеукладочной техники.

3.2.1. В грунтах с высоким уровнем грунтовых вод или в зимнее время года при частично промерзшем грунте, требуется обязательная плотная забивка щели над ЗПТ песком или местным непромерзлым грунтом высотой не менее 400 мм от верха ЗПТ и уплотнение с двух сторон щели гусеницами трактора.

3.2.2. При низком уровне грунтовых вод выполняются уплотнение щели с двух сторон гусеницами трактора с соответствием указаниям действующего «Руководства по строительству линейных сооружений магистральных и внутризоновых кабельных линий связи».

3.2.3. При прокладке ЗПТ на склонах при уклоне ³ 1:4 во избежание вымывания грунта требуется плотная забивка щели грунтом над ЗПТ на всю высоту.

3.2.4. При прокладке ЗПТ в заболоченных грунтах и болотах в качестве мероприятия от всплытия трубок служит увеличения веса трубки на 1 кг/м.п.

При прокладке двух трубок необходимо осуществлять их пригруз путем прокладки в одном пакете с трубками троса весом 2 кг/п.м. (стальной канат ф21.5).

4. Рекомендации по установке пункта оперативного доступа (ПОД)

4.1. Рассматриваются следующие гидрогеологические условия в месте установки ПОД:

- основанием ПОД служит крупно и среднезернистые пески;

- основанием ПОД служит глинистые грунты (супесь, суглинок, глины), а также мелкие и пылеватые пески, в которых при промерзании возникают силы морозного пучения;

- уровень грунтовых вод выше глубины прокладки ЗПТ.

4.1.1. При любых грунтовых условиях ПОД устанавливается на фундаментную железобетонную плиту Ф-1 с вставленными в отверстия плиты болтами до ее монтажа в котлован (см. чертеж АС-1).

4.1.2. При грунтах основания из крупно и среднезернистых песков котлован отрывается до отметки 1,3 м от поверхности земли независимо от глубины промерзания для данного района строительства. На эту отметку устанавливается фундаментная плита Ф-1.

4.1.3. При глинистых грунтах основания для предотвращения воздействия сил морозного пучения на ПОД котлован отрывается до отметки расчетной глубины промерзания для данного района строительства и до отметки низа фундаментной плиты выполняется подсыпка котлована из непучинистых грунтов (гравий, крупнозернистый песок).

После установки ПОД производится засыпка непучинистым грунтом котлована до отметки - 0,900, выше отметки - 0,900 - местным грунтом до поверхности земли (см. чертеж АС-1).

4.2. Размеры фундаментной плиты Ф-1 определены из условия предотвращения всплытия ПОД при высоком уровне грунтовых вод. Грунтовые воды, поступающие в котлован должны откачиваться при установке ПОД.

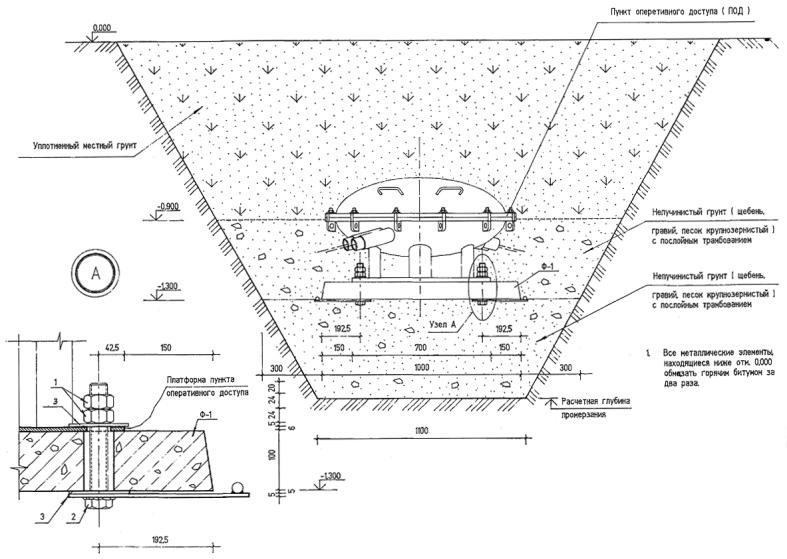

5. Установка ПОД. Разрез

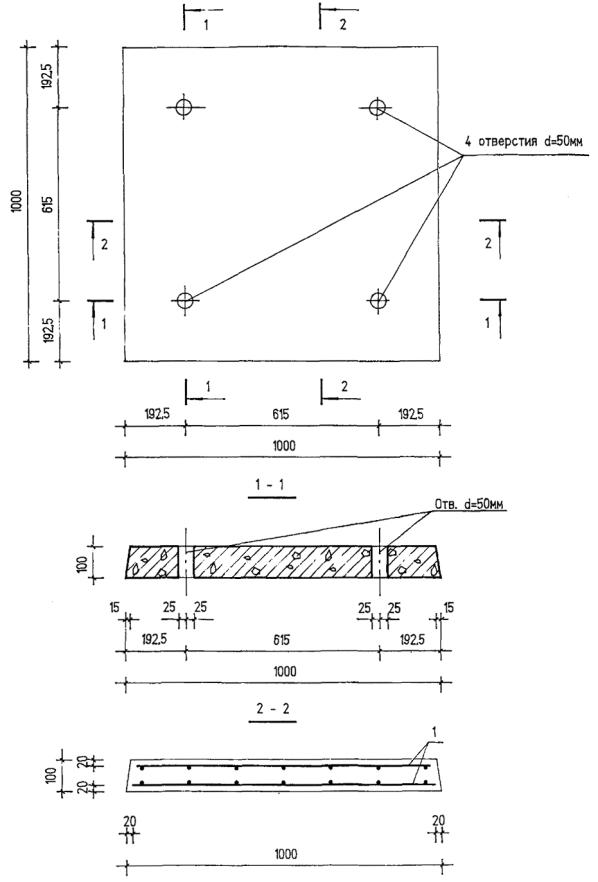

6. Установка ПОД. Конструкция фундаментной плиты Ф-1

Спецификация сборочных элементов

Поз.

Обозначение

Наименование

Кол.

Прим.





Сборочные единицы





1

ГОСТ 23279-85

Сетка легкая

2

2,3 кг















Материалы









Бетон класса В 15



0,1 м2

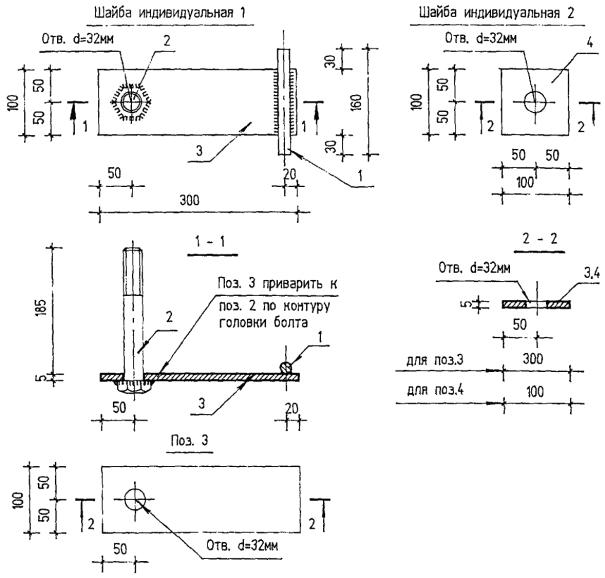

7. Установка ПОД. Шайбы индивидуальные 1 и 2

1. Сварку выполнить электродом Э-42, высоту шва принять по наименьшей толщине свариваемых элементов.

2. Все металлические элементы окрасить масляной краской за два раза.

Спецификация на металлические изделия

Марка

Поз.

Сечение мм

Марка стали и ГОСТ профиля

Кол.

Длина поз. мм

Масса кг

Примечание

на поз.

на все поз.

на марку

Шайба индивидуальная 1

1

Æ 18

1

160

0,32

0,32

2,72



2

Болт М30

7796-70

1

190

1,22

1,22

3

-5´100

1

300

1,18

1,18

Шайба индивидуальная 2

4

-5´100

1

100

0,39

0,39

0,39



8. Сборная спецификация элементов установки ПОД

Поз.

Обозначение

Наименование

Кол.

Примечание





Сборочные единицы









Пункт оперативного доступа (ПОД)

1



Ф-1

АС-2

Фундаментная плита Ф-1

1



1

ГОСТ 5915-70

Гайка М30

8



2

АС-3

Шайба индивидуальная 1

4



3

Шайба индивидуальная 2
