Приказ Министерства информационных технологий и связи РФ
от 7 декабря 2006 г. № 161

"Об утверждении Правил применения оборудования тактовой сетевой синхронизации"

(с изменениями от 23 апреля 2013 г.)

В соответствии со статьей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895) и пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463) приказываю:

1. Утвердить прилагаемые Правила применения оборудования тактовой сетевой синхронизации.

2. Направить настоящий приказ на государственную регистрацию в Министерство юстиции Российской Федерации.

3. Контроль за исполнением настоящего приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Б.Д. Антонюка.



Министр

Л.Д. Рейман





Зарегистрировано в Минюсте РФ 21 декабря 2006 г.



Регистрационный № 8652





Правила применения оборудования тактовой сетевой синхронизации

(утв. приказом Министерства информационных технологий и связи РФ
от 7 декабря 2006 г. № 161)

(с изменениями от 23 апреля 2013 г.)

I. Общие положения

1. Правила применения оборудования тактовой сетевой синхронизации (далее - Правила) разработаны в соответствии со статьей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

2. Правила устанавливают обязательные требования к параметрам оборудования тактовой сетевой синхронизации (далее - оборудование), предназначенного для использования в сети связи общего пользования и технологических сетях связи в случае их присоединения к сети связи общего пользования. Подключение оборудования к сети связи общего пользования осуществляется с использованием физических цепей.

3. Правила распространяются на следующие виды оборудования:

1) первичный эталонный источник (ПЭИ);

2) первичный эталонный генератор (ПЭГ);

3) вторичный задающий генератор (ВЗГ);

4) местный задающий генератор (МЗГ);

5) распределитель сигналов синхронизации (РСС);

6) преобразователь сигналов синхронизации (ПСС);

7) система управления тактовой сетевой синхронизацией (СУ ТСС).

Первичный эталонный источник предназначен для формирования эталонных сигналов синхронизации. Источником эталонного сигнала является автономное оборудование или приемники навигационных спутниковых систем: ГЛОНАСС - Глобальная навигационная спутниковая система и Глобальная система навигации и определения местоположения (GPS)*, при этом эталонные синхросигналы, поступающие на вход оборудования синхронизации от системы GPS, используются в качестве резерва.

4. Оборудование и системы управления, указанные в пункте 3 Правил, идентифицируются как оборудование тактовой сетевой синхронизации и в соответствии с пунктом 17 Перечня средств связи, подлежащих обязательной сертификации, утвержденного постановлением Правительства Российской Федерации от 31 декабря 2004 г. № 896 (Собрание законодательства Российской Федерации, 2005, № 2, ст. 155), должно пройти процедуру обязательной сертификации в порядке, установленном Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденными постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463).

II. Требования к оборудованию тактовой сетевой синхронизации

5. Требования к управлению тактовой сетевой синхронизацией приведены в приложении № 3 к настоящим Правилам.

6. Для оборудования тактовой сетевой синхронизации устанавливаются следующие обязательные требования к параметрам:

а) сигналов синхронизации согласно приложению № 1 к настоящим Правилам;

б) ПЭИ, ПЭГ, ВЗГ, МЗГ, РСС, ПСС согласно приложению № 2 к настоящим Правилам;

в) электропитания согласно приложению № 4 к настоящим Правилам;

г) подпункт исключен согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93;

д) устойчивости к климатическим и механическим воздействиям согласно приложению № 6 к настоящим Правилам.

_________________________

* Справочно: GPS - Global Positioning System.

Приложение № 1
к Правилам применения оборудования
тактовой сетевой синхронизации

Требования к параметрам сигналов синхронизации

1. Входные сигналы синхронизации 2048 кГц формируются из исходной импульсной последовательности при условии, что затухание на частоте 2048 кГц не превышает 6 дБ.

2. Форма и амплитуда импульсов исходной последовательности приведена на рисунке 1.

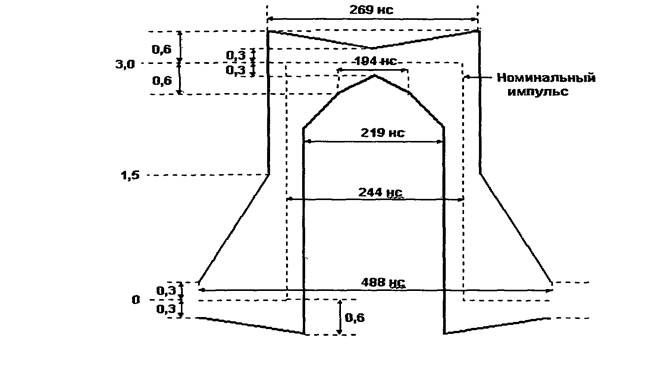

"Рисунок 1. Форма и амплитуда импульсов синхросигнала 2048 кГц"

3. Входные сигналы 2048 кбит/с, используемые для синхронизации, формируются из исходной импульсной последовательности, сформированной в коде HDB-3*, и при условии, что затухание на частоте 1024 кГц не превышает 6 дБ.

4. Форма и амплитуда импульсов исходной последовательности приведена на рисунке 2.

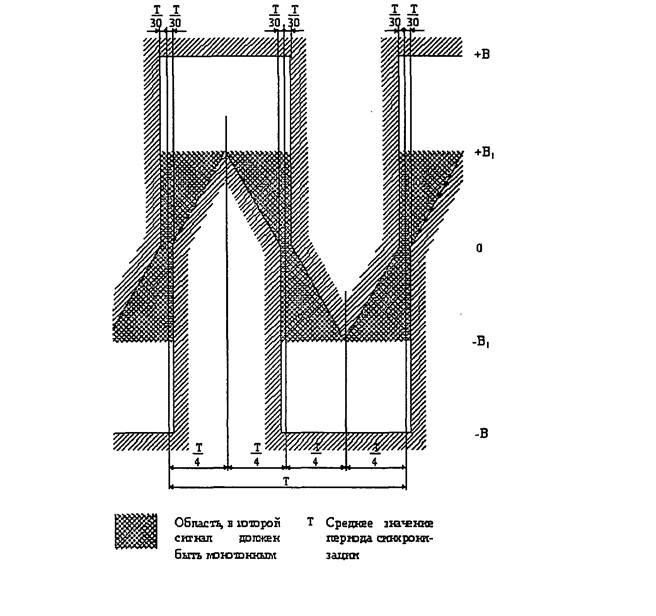

"Рисунок 2. Форма и амплитуда импульсов синхросигнала 2048 кбит/с"

5. Выходные синхросигналы 2048 кГц являются импульсной последовательностью, форма и амплитуда импульсов соответствует форме и амплитуде импульсов, приведенных на рисунке 1.

6. Импульсы синхросигнала 2048 кГц на выходе оборудования синхронизации, показанные на рисунке 1, имеют амплитуду В, равную 1,0 - 1,9 В при симметричной нагрузке 120 Ом, и амплитуду В, равную 0,75 - 1,5 В при несимметричной нагрузке 75 Ом. Период повторения импульсов (Т) равен 488 нс, амплитуда В_1 равна половине амплитуды В.

7. Выходные синхросигналы 2048 кбит/с формируются в коде HDB-3. Форма и амплитуда импульсов HDB-3 соответствует форме и амплитуде импульсов, приведенных на рисунке 2.

8. Синхросигнал 2048 кбит/с, состоящий из биполярных импульсов, на выходе оборудования при нагрузке 120 Ом имеет амплитуду импульса (рисунок 2) равную 3В ± 20 %, при нагрузке 75 Ом - 2,37 В ± 20 %. В паузе между импульсами напряжение не превышает 10 % от номинальной амплитуды импульсов. Соотношение амплитуд импульсов разной полярности находится в пределах 0,95 - 1,05.

9. Выходные сигналы 2048 кбит/с структурированы по циклам и сверхциклам, а также переносят информацию об уровне качества источника синхросигнала**.

10. Дрожание фазы выходных синхросигналов в полосе 20 Гц - 100 кГц не превышает 0,05 тактового интервала при времени измерения 60 с.

11. Параметры выходных сигналов синхронизации определяются при условии использования входных сигналов в качестве опорных для измерительного оборудования (при измерениях выходных сигналов ПЭГ и ПЭИ опорным сигналом для измерительного оборудования является сигнал, полученный от поверенного стандарта частоты, у которого ошибка в установке номинала не превышает 2 × 10(-11) отн. ед.).

12. Блуждания фазы выходных синхросигналов при синхронизации оборудования от эталонного генератора, выраженные через характеристики максимальной ошибки временного интервала (далее - МОВИ) и девиации временного интервала (далее - ДВИ), в указанных условиях ограничены следующими пределами:

12.1. Для ПЭГ и ПЭИ:

а)

МОВИ (нс)

Интервал наблюдения (с)

25 + 0,275 τ

0,1 ≤ τ ≤ 1000

290 + 0,01 τ

τ ≥ 1000

Ограничительная маска приведена на рисунке 3;

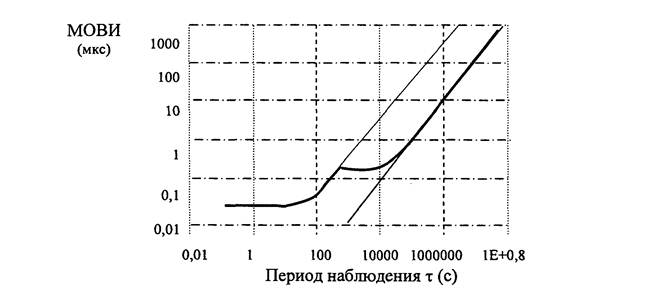

"Рисунок 3. Максимальная ошибка временного интервала для ПЭГ, ПЭИ"

б)

ДВИ (нс)

Интервал наблюдения (с)

3

0,1 < τ ≤100

0,03 τ

100 < τ ≤ 1000

30

1000 < τ ≤ 10 000

Ограничительная маска приведена на рисунке 4.

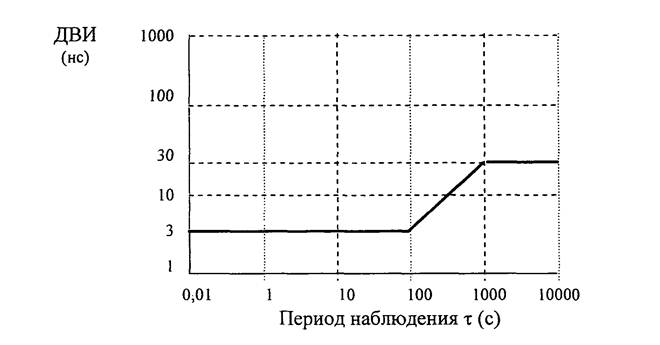

"Рисунок 4. Девиация временного интервала для ПЭГ, ПЭИ"

12.2. Для ВЗГ, МЗГ:

а)

МОВИ (нс)

Интервал наблюдения (с)

24

0,1 < τ ≤ 9

8×√(τ)

9 < τ ≤ 400

160

400 < τ ≤ 10 000

Ограничительная маска приведена на рисунке 5;

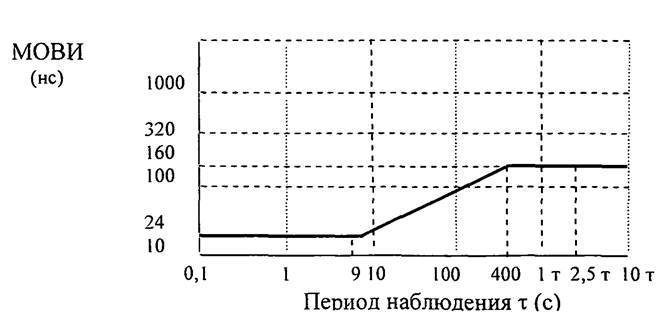

"Рисунок 5. Максимальная ошибка временного интервала для ВЗГ, МЗГ"

б)

ДВИ (нс)

Интервал наблюдения (с)

3

0,1 < τ ≤ 25

0,12 τ

25 < τ ≤ 100

12

100 < τ ≤ 10 000

Ограничительная маска приведена на рисунке 6.

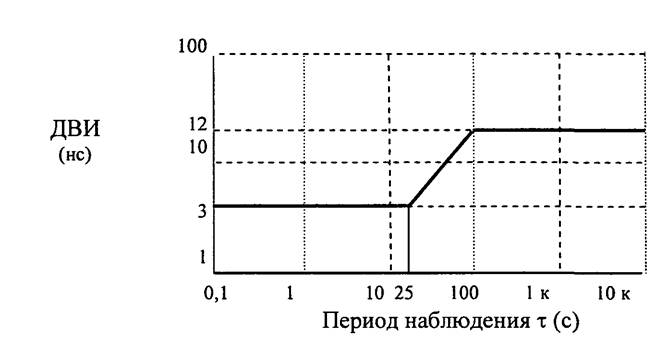

"Рисунок 6. Девиация временного интервала для ВЗГ, МЗГ"

12.3. Для РСС и ПСС:

а) МОВИ (нс) ≤ 3 на всех интервалах наблюдения τ (с);

б) ДВИ (нс) ≤ 1 на всех интервалах наблюдения τ (с).

13. Значения амплитуды фазовых блужданий синхросигнала на входах ВЗГ и МЗГ для различных частот f приведены в таблице.

Таблица

Размах синусоидальных блужданий фазы (мкс)

Частота блужданий f (Гц)

5

12 × 10(-6) < f ≤ 32 × 10(-5)

0,0016f(-1)

32 × 10(-5) < f ≤ 8 × 10(-4)

2

8 × 10(-4) < f ≤ 16 × 10(-3)

0,032f(-1)

10 × 10(-3) < f ≤ 43 × 10(-3)

0,75

43 × 10(-3) < f ≤ 1,0

_____________________

* Справочно: HDB-3 - High Density Bipolar 3 (биполярный код с высокой плотностью 3-го порядка).

** Для выходных сигналов ПЭИ, ПСС, РСС допустимо отсутствие информации о качестве источника синхросигнала, а для сигнала от ПЭИ - структурированности по циклам.

Приложение № 2
к Правилам применения оборудования
тактовой сетевой синхронизации

Требования к параметрам ПЭИ, ПЭГ, ВЗГ, МЗГ, РСС, ПСС

1. Оборудование (ВЗГ и МЗГ) синхронизируется от входных синхросигналов, временные параметры которых находятся в пределах, приведенных в пункте 13 приложения № 1 к настоящим Правилам.

2. Выходные сигналы оборудования ПСС не зависят от наличия фазовых блужданий во входном сигнале 2048 кбит/с, пределы которых не превышают 10 мкс на временном интервале (10 - 100) с.

3. Точность установки номинального значения частоты выходных сигналов в отсутствии внешнего синхросигнала (в автономном режиме) ограничена следующими пределами:

3.1. Для ПЭИ и ПЭГ относительное отклонение частоты от номинального значения составляет не более 1 × 10(-11) на суточном и более длительном временном интервале.

3.2. Для ВЗГ изменение частоты при пропадании синхросигнала составляет не более 5 × 10(-10) и 2 × 10(-10) на суточном временном интервале.

3.3. Для МЗГ изменение частоты при пропадании синхросигнала составляет 1 × 10(-9), на суточном временном интервале составляет 1 × 10(-9).

4. Суточный относительный уход частоты в режиме запоминания не превышает: для ВЗГ - 2 × 10(-10), для МЗГ - 1 × 10(-9).

5. Полоса захвата сигнала синхронизации составляет: для ВЗГ - 2 × 10(-8), для МЗГ - 2 × 10(-7).

6. В ПЭГ и ВЗГ обеспечивается резервирование, переключение на резервный комплект не вызывает фазовых скачков в выходном сигнале, превышающих пределы:

1) для ПЭГ, ВЗГ и МЗГ:

а) не более 60 нс на временном интервале τ ≤ 0,001 с;

б) 120 нс на временном интервале 0,001 < τ ≤ 4 с;

в) 240 нс на временном интервале τ ≥ 4 с;

2) для РСС и ПСС - 240 нс на временном интервале 0,1 < τ ≤ 2,5 с.

7. Передаточная характеристика соответствует характеристике фильтра нижних частот с полосой 3 МГц для ВЗГ и 20 МГц для МЗГ. Усиление в полосе пропускания не превышает 0,2 дБ.

8. Выходные сигналы с частотой 5 и (или) 10 МГц и 1 Гц, формируемые оборудованием синхронизации, имеют синусоидальную форму или форму прямоугольных импульсов амплитудой не менее 1 В на нагрузке 50 или 75 Ом.

9. Сигнал 1 Гц, формируемый оборудованием синхронизации, имеет форму импульса, амплитуда которого равна (3,5 - 5) В, длительность не превышает 50 мкс.

Приложение № 3
к Правилам применения оборудования
тактовой сетевой синхронизации

Требования к управлению тактовой сетевой синхронизацией

1. СУ ТСС обеспечивает выполнение функции контроля и управления на уровнях управления сетевыми элементами в следующих областях:

1) области управления обработки неисправностей;

2) области управления качеством синхросигналов;

3) области управления конфигурацией;

4) области управления безопасностью.

1.1. В области управления обработки неисправностей СУ ТСС обеспечивает выполнение следующих функций:

1) обнаружения и локализации неисправностей;

2) индикации неисправностей входного сигнала;

3) ведения журнала истории событий и аварий с указанием: блока - источника события, типа события и времени возникновения.

1.2. В области управления качеством синхросигналов СУ ТСС обеспечивает выполнение следующих функций:

1) контроля параметров входных сигналов и сравнение их с устанавливаемыми масками;

2) вывода результатов измерений;

3) анализа результатов измерений.

1.3. В области управления конфигурацией СУ ТСС обеспечивает выполнение следующих функций:

1) для входных сигналов:

а) выбора канала;

б) установки приоритетов;

в) установки типа входного сигнала;

г) установки уровня допустимого качества входного сигнала;

2) для выходных сигналов:

а) установки резервирования выходного сигнала;

б) включения (выключения) выходного сигнала;

в) установки уровня качества в формируемом сигнале 2048 кбит/с;

3) в части управления:

а) включения (выключения) порта местного управления;

б) установки скорости для последовательного порта.

1.4. В области управления безопасностью СУ ТСС обеспечивает выполнение следующих функций:

а) введения классов пользователей: с разрешением только на просмотр, с разрешением на просмотр и конфигурирование, с разрешением на просмотр, конфигурирование и управление пользователями СУ ТСС;

б) введения паролей и идентификаторов для пользователей.

1.5. Оборудование управляется с помощью местного рабочего терминала, подключаемого через интерфейсы Ethernet, RS-232.

1.6. Оборудование обеспечивает круглосуточный непрерывный режим работы СУ ТСС.

1.7. В СУ ТСС имеются средства контроля, диагностики и восстановления при отказах и сбоях.

Приложение № 4
к Правилам применения оборудования
тактовой сетевой синхронизации

Требования к параметрам электропитания

1. Требования к параметрам электропитания приведены в таблицах №№ 1 - 5.

Таблица № 1. Требования к параметрам источников электропитания

Вид источника электропитания

Номинальное напряжение, В

Источник постоянного тока с заземленным положительным полюсом

24 или 48, или 60

Источник переменного тока

220

Таблица № 2. Требования к пределам изменения напряжения источников электропитания постоянного тока

Номинальное напряжение, В

Допустимые изменения напряжения, В

24

от 20,4 до 28,0

48

от 40,5 до 57,0

60

от 48,0 до 72,0

_____________________

Примечание:

В случае снижения напряжения источника электропитания ниже допустимых пределов и при последующем восстановлении напряжения параметры оборудования восстанавливаются автоматически

Таблица № 3. Требования к параметрам помехи источника электропитания постоянного тока

Вид помехи

Значение

Допустимое отклонение напряжения от номинального значения, %:



1) длительностью 50 мс

- 20

2) длительностью 5 мс

40

Пульсации напряжения гармонических составляющих, мВ_эфф:



1) в диапазоне до 300 Гц

50

2) в диапазоне выше 300 Гц до 150 кГц

7

Таблица № 4. Требования к параметрам напряжения помех, создаваемых оборудованием в цепи источника электропитания

Вид помехи

Значение

Суммарные помехи в диапазоне от 25 Гц до 150 кГц, мВ_эфф

50

Селективные помехи в диапазоне от 300 Гц до 150 кГц, мВ_эфф

7

Взвешенное (псофометрическое) значение помех, мВ_псоф

2

Таблица № 5. Требования к параметрам источников электропитания переменного тока

Параметр

Значение

1. Допустимые изменения напряжения сети переменного тока, В

от 187 до 242

2. Допустимая частота переменного тока, Гц

от 47,5 до 52,5

3. Допустимый коэффициент нелинейных искажений напряжения, %

10

4. Допустимое отклонение напряжения от номинального значения, %:



а) длительностью до 1,3 с

80

б) длительностью до 3 с

± 40

5. Допустимое импульсное перенапряжение (длительность фронта/ длительность импульса - 1/50 мкс), В

2000

__________________

Примечания:

1) После воздействий по пунктам 4, 5 оборудование соответствует заданным требованиям.

2) В случае снижения напряжения источника электропитания за допустимые пределы и при последующем восстановлении напряжения параметры оборудования восстанавливаются автоматически

2. В оборудовании обеспечивается защита от перенапряжений до 500 В.

Приложение № 5
к Правилам применения оборудования
тактовой сетевой синхронизации

Требования к параметрам электромагнитной совместимости

Приложение исключено согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93.

Приложение № 6
к Правилам применения оборудования
тактовой сетевой синхронизации

Требования к параметрам устойчивости к климатическим и механическим воздействиям

1. Оборудование, устанавливаемое в отапливаемых помещениях, соответствует заданным требованиям при температуре от + 5 °С до + 40 °С.

2. Оборудование, устанавливаемое в отапливаемых помещениях, соответствует заданным требованиям при воздействии повышенной влажности до 80 % при температуре + 25 °С.

3. Оборудование не содержит узлы и конструктивные элементы с резонансом в диапазоне частот (5 - 25 Гц).
