Руководящий документ отрасли

Аппаратура связи, реализующая функции
коммутации кадров в локальной сети
на уровне звена данных

Технические требования





Минсвязи России

Москва





Предисловие

1 Разработан Федеральным государственным учреждением «Центр научных исследований и экспертизы в области связи»

Внесен Департаментом электросвязи Министерства Российской Федерации по связи и информатизации

2 Утвержден Первым заместителем Министра Российской Федерации по связи и информатизации Ю.А. Павленко 30.05.2001 г.

3 введен в действие

4 Введен впервые

5. ВНЕСЕНЫ изменения № 2, № 3, № 4, № 5, № 6



Руководящий документ отрасли

Аппаратура связи, реализующая функции коммутации кадров в локальной сети на уровне звена данных Технические требования

Дата введения

1 Область применения

Настоящий руководящий документ предназначен для руководства при проведении сертификационных испытаний аппаратуры, реализующей функции коммутации кадров в локальной сети (ЛС) на уровне звена данных (далее - Аппаратура ЛС) и используемой в составе оконечного оборудования пользователей и оборудования узлов связи сетей передачи данных (ПД) и распространяется на аппаратуру, применяемую на Взаимоувязанной сети связи (ВСС) России.

Аппаратура ЛС предназначена для:

- обеспечения сопряжения сетей средств пользователя (локальных сетей) с сетями ПД общего пользования;

- обеспечения взаимодействия различных устройств, входящих в состав узлов связи сетей ПД общего пользования.

Руководящий документ устанавливает характеристики аппаратуры, определяющие условия сетевого взаимодействия, а также общие требования, принятые на ВСС России и относящиеся к аппаратуре данного типа. При этом регламентируются только функции аппаратуры, а способы их технической реализации не ограничиваются.

Не все функции, содержащиеся в данных технических требованиях (ТТ), обязательны для аппаратуры данного типа, но если они выполняются, то их реализация должна соответствовать данным ТТ.

2 Нормативные ссылки

В настоящем руководящем документе использованы ссылки на следующие нормативные документы:

ГОСТ 12.1.004-91 ССБТ. Пожарная безопасность. Общие требования

ГОСТ Р 51318.22-99 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования информационной техники. Нормы и методы испытаний

ГОСТ 30428-96 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от аппаратуры проводной связи. Нормы и методы испытаний

ОСТ 45.02-97 Отраслевая система сертификации. Знак соответствия. Порядок маркирования технических средств электросвязи

Нормы 8-95 Общесоюзные нормы допускаемых индустриальных радиопомех. Электроустройства, эксплуатируемые вне жилых домов и не связанные с их электрической сетью. Предприятия (объекты) на выделенных территориях или в отдельных зданиях. Допускаемые величины. Методы испытаний

Нормы 9-93 Радиопомехи индустриальные. Аппаратура проводной связи. Нормы и методы испытаний

ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.

Правила устройства электроустановок (ПУЭ), 7-е издание, Глава 7.1. «Электроустановки жилых, общественных, административных и бытовых зданий».

(Измененная редакция, Изм. № 3).

3 Обозначения и сокращения

АКД	Аппаратура окончания канала данных
АО	Адрес отправителя
АП	Адрес получателя
ВСС России	Взаимоувязанная сеть связи России
ИК	Инфракрасный (интерфейс)
КПК	Контрольная последовательность кадра
ЛС	Локальная сеть
МСЭ-Т	Сектор стандартизации электросвязи Международного союза электросвязи
ООД	Оконечное оборудование данных
ПД	Передача данных
ПМБ	Преамбула
ПЦИ	Плезиохронная цифровая иерархия
СК	Состояние кадра
СЦИ	Синхронная цифровая иерархия
ТТ	Технические требования
УДС	Управление доступом к среде
УЛЗ	Управление логическим звеном
ACL	Asynchronous Connection-Less (асинхронный, не ориентированный на соединение (режим))
ATM	Asynchronous Transfer Mode (асинхронный режим переноса)
CDDI	Copper Distributed Data Interface (проводной распределенный интерфейс передачи данных)
CID	Channel ID (идентификатор канала)
DBPSK	Differential binary phase shift keying (дифференциальная двухпозиционная фазовая модуляция)
DQPSK	Differential qudrature phase shift keying (дифференциальная четырехпозиционная фазовая модуляция)
DSSS	Direct Sequence spread spectrum (расширение спектра прямой последовательности)
ETS	ETSI Technical Standard (стандарт ETSI)
ETSI	European Technical Standard Institute (Европейский институт стандартов по электросвязи)
FDDI	Fiber Distributed Data Interface (распределенный волоконно-оптический интерфейс передачи данных)
FHSS	Frequency Hopping Spread Spectrum (скачкообразная перестройка частоты)
GFSK	Gaussion frequency shift keying (гауссовская частотная модуляция)
IEEE	Institute of Electrical and Electronics Engineers (Институт инженеров по электротехнике и электронике)
IP	Internet Protocol (протокол Интернет)
L2CAP	Logical Link Control and Adaptation Layer Protocol (протокол уровня адаптации и управления логическим звеном)
LC	Link Control (управление звеном)
LMP	Link Management Protocol (протокол административного управления звеном)
OBEX	Object Exchange (обмен объектами)
PPP	Point-to-Point Protocol (протокол «точка-точка»)
SCO	Synchronous Connection-Oriented (синхронный, ориентированный на соединение (режим))
SDP	Service Discovery Protocol (протокол определения услуг)
STM	Synchronous Transfer Mode (синхронный режим переноса)
STP	Shielded twisted pair (экранированная витая пара)
TCP	Transmission Control Protocol (протокол управления передачей)
UDP	User Datagram Protocol (дейтаграммный протокол пользователя)
UTP	Unshielded twisted pair (неэкранированная витая пара)

4 Классификация аппаратуры связи, реализующей функции коммутации кадров в локальной сети на уровне звена данных

4.1 Аппаратура связи, реализующая функции коммутации кадров в локальной сети на уровне звена данных, классифицируется на:

- концентратор ЛС;

- коммутатор ЛС;

- адаптер ЛС;

- конвертер ЛС.

(Измененная редакция, Изм. № 2).

4.2 Концентратор ЛС обеспечивает взаимодействие устройств ЛС друг с другом, при этом передача кадров осуществляется методом вещательной рассылки ко всем подключенным к нему устройствам ЛС.

4.3 Коммутатор ЛС обеспечивает взаимодействие устройств ЛС друг с другом, при этом передача кадров осуществляется только тому устройству ЛС, адрес которого указан в заголовке кадра.

4.3а Адаптер ЛС обеспечивает непосредственное подключение оборудования пользователя к ЛС.

(Измененная редакция, Изм. № 2).

4.3б Конвертер ЛС обеспечивает преобразование интерфейсов на уровне среды передачи или звена данных.

(Измененная редакция, Изм. № 2).

4.4 Функции концентратора и коммутатора ЛС может выполнять специализированное оборудование или персональный/специализированный компьютер, оснащенный соответствующим адаптером ЛС.

4.4а Функции адаптера ЛС могут быть реализованы либо в виде специализированного модуля, устанавливаемого в оборудование пользователя, либо в виде отдельного устройства, подключаемого к оборудованию пользователя по компьютерным интерфейсам (RS-232, USB и т.д.).

(Измененная редакция, Изм. № 2).

4.5 Аппаратура связи, реализующая функции коммутации кадров в локальной сети на уровне звена данных, может иметь следующие оконечные интерфейсы:

- Ethernet (10 BaseT, 10 BaseF);

- Fast Ethernet (100 BaseTX, 100 BaseFX, 100 BaseFL);

- Gigabit Ethernet (1000 BaseTX, 1000 BaseCX, 1000 BaseLX, 1000 BaseLH, 1000 Token Ring;

- FDDI;

- CDDI;

- ATM 25 Мбит/с;

- ATM STM-1;

- HomePNA;

- PLT (Powerline Telecommunication - электрическая связь по электропроводке);

- Bluetooth;

- Wireless Ethernet.

(Измененная редакция, Изм. № 3).

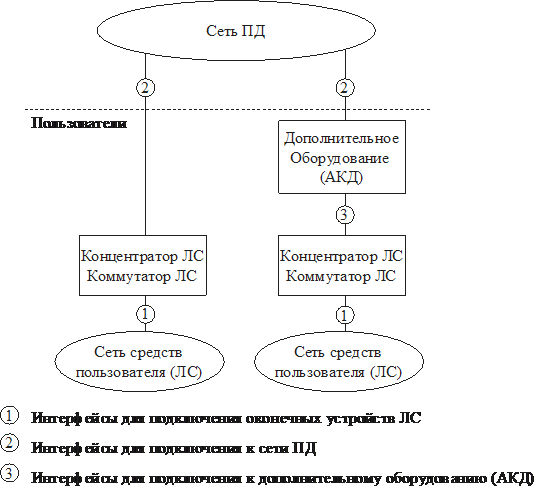

Рисунок 4.1 - Интерфейсы подключения аппаратуры ЛС к сетям ПД

4.6 Подключение коммутатора и концентратора ЛС к сетям ПД может осуществляться через следующие интерфейсы (рисунок 4.1):

- E1 ATM;

- E3 ATM;

- STM-1 ATM;

- STM-4 ATM;

- STM-16 ATM;

- E1 ПЦИ;

- E3 ПЦИ;

- STM-1 СЦИ;

- STM-4 СЦИ;

- STM-16 СЦИ.

4.7 Коммутатор и концентратор локальной сети могут подключаться к сетям ПД ВСС России с помощью дополнительного оборудования (например - модемов). Подключение устройств ЛС к дополнительному оборудованию может осуществляться через следующие интерфейсы (рисунок 4.1):

- Ethernet (10 BaseT, 10 BaseF);

- Fast Ethernet (100 BaseTX, 100 BaseFX, 100 BaseFL);

- Gigabit Ethernet (1000 BaseTX, 1000 BaseCX, 1000 BaseLX, 1000 BaseLH, 1000 Base SX);

- 10 Gigabit Ethernet (10 GBase-SR, 10 GBase-LX4, 10 GBase-LR, 10 GBase-ER, 10 GBASE-SW, 10 GBase-LW, 10 GBASE-EW);

- Token Ring;

- FDDI;

- CDDI;

- интерфейсы ПД (V.10, V.11, V.24, V.28, V.35, X.21, X.21bis);

- ATM 25 Мбит/с;

- ATMSTM-1.

(Измененная редакция, Изм. № 5).

4.8 Концентратор ЛС, коммутатор ЛС, конвертер ЛС, адаптеры ЛС пользователя могут устанавливаться как на узлах связи, так и в помещениях пользователей. Применение аппаратуры связи, реализующей функции коммутации кадров в локальной сети на уровне звена данных.

(Измененная редакция, Изм. № 2).

5 Применение аппаратуры связи, реализующей функции коммутации кадров в локальной сети на уровне звена данных

5.1 Применение аппаратуры ЛС в качестве оконечного оборудования пользователя

5.1.1 Подключение аппаратуры ЛС к сетям ПД должно осуществляться по интерфейсам в соответствии с подразделами 4.6, 4.7.

5.1.2 Подключение устройств локальной сети к коммутатору или к концентратору ЛС должно осуществляться по интерфейсам в соответствии с подразделом 4.5. При этом оконечные устройства могут объединяться в проводную или беспроводную ЛС.

5.2 Применение аппаратуры ЛС в составе оборудования узла связи сети ПД

5.2.1 Подключение устройств ЛС к коммутатору или концентратору ЛС должно осуществляться в соответствии с подразделом 4.5.

5.3 Организация локальных сетей

5.3.1 Проводная локальная сеть может быть организована подключением устройств ЛС к концентратору ЛС или коммутатору ЛС.

5.3.2 Схема организации проводной локальной сети приведена на рисунке 5.1.

5.3.3 Подключение ЛС к сетям ПД осуществляется в соответствии с подразделами 4.6, 4.7.

5.3.4 Беспроводная локальная сеть может быть организована подключением устройств ЛС к аппаратуре ЛС по беспроводному интерфейсу Wireless Ethernet или Bluetooth. Устройства ЛС должны находиться на расстоянии друг от друга до 300 м (для интерфейса Wireless Ethernet) и до 10 м (для интерфейса Bluetooth).

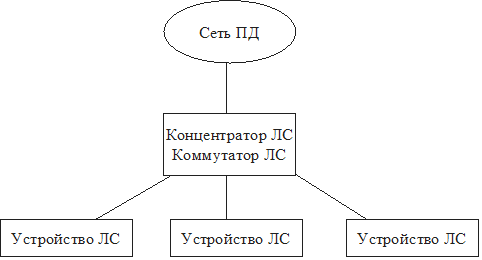

Рисунок 5.1 - Схема организации проводной локальной сети

5.3.5 Схема организации беспроводной локальной сети приведена на рисунке 5.2.

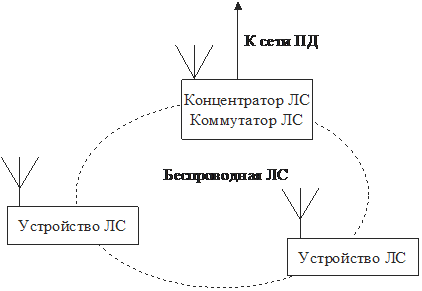

Рисунок 5.2 - Схема организации беспроводной локальной сети

6. Общие технические требования к аппаратуре связи, реализующей функции коммутации передаваемых по локальным сетям кадров на уровне звена данных

6.1. Требования к интерфейсам Ethernet

6.1.1 Интерфейс Ethernet

6.1.1.1 Физические параметры стыка должны соответствовать следующим требованиям стандарта IEEE 802.3 [1]:

- скорость передачи: 10 Мбит/с;

- кодирование сигнала: квазитроичный код;

- среда передачи: соответствует таблице 6.1.

Таблица 6.1 - Среда передачи Ethernet

6.1.1.2 Обмен данными на уровне управления доступом к среде (УДС) должен осуществляться кадрами, имеющими формат в соответствии с рисунком 6.1 и таблицей 6.2.

Рисунок 6.1 - Формат кадра на УДС

Таблица 6.1 - Поля кадра на УДС

Кадр на УДС является недействительным в следующих случаях:

- поле «Данные» имеет неверную длину;

- длина кадра имеет неверное значение;

- в кадре содержится нецелое число октетов;

- результат проверки КПК указывает на наличие ошибки в данных.

6.1.1.3 Процедуры УДС по передаче кадров должны осуществляться независимо от процедур по приему кадров. В каждом из двух направлений (прием, передача) должны выполняться следующие функции УДС:

- функции обработки данных, включая сборку и разборку кадров (определение границ кадров, синхронизация), обработку адресов АП и АО, обнаружение ошибок передачи;

- диспетчеризация доступа к среде, включая распределение среды (предотвращение конфликтов) и разрешение состязаний (ликвидация возникших конфликтов).

Характеристики УДС должны соответствовать таблице 6.3.

Таблица 6.3 - Характеристики УДС

6.1.2 Интерфейс Fast Ethernet

6.1.2.1 Параметры физического стыка должны соответствовать следующим требованиям стандарта IEEE 802.3 [1]:

- скорость передачи: 100 Мбит/с;

- среда передачи: в соответствии с таблицей 6.4.

Таблица 6.4 - Среда передачи Fast Ethernet

6.1.2.2 Характеристики уровня управления доступом к среде (УДС) должны соответствовать пункту 6.1.1.2.

6.1.3 Интерфейс Gigabit Ethernet

6.1.3.1 Параметры физического стыка аппаратуры для подключения сети Gigabit Ethernet должны соответствовать следующим основным требованиям стандарта
IEEE 802.3:

- скорость передачи: 1000 Мбит/с;

- линейное кодирование: 8B10B;

- среда передачи: в соответствии с таблицами 6.5 и 6.6.

Таблица 6.5 - Среда передачи Gigabit Ethernet (медные кабели)

Таблица 6.6 - Среда передачи Gigabit Ethernet (оптоволоконные кабели)

6.1.3.2 Формат кадра на уровне УДС должен соответствовать пункту 6.1.1.2.

Кадры с размером менее 448 октетов дополняются символами линейного кода 8В10В, не используемыми для кодирования передаваемой информации.

Допускается передача нескольких кадров подряд. Общая длина переданных таким способом кадров не должна превышать 8192 октетов.

6.1.4 Параметры физического стыка аппаратуры для подключения сети 10 Gigabit Ethernet должны соответствовать следующим основным требованиям стандарта IEEE 802.3ae: скорость передачи, линейное кодирование, среда передачи в соответствии с таблицей 6.6а.

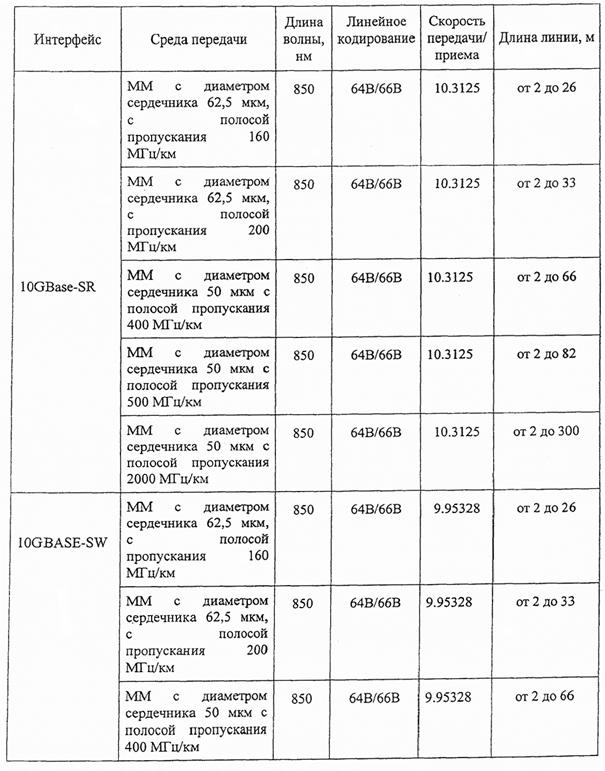

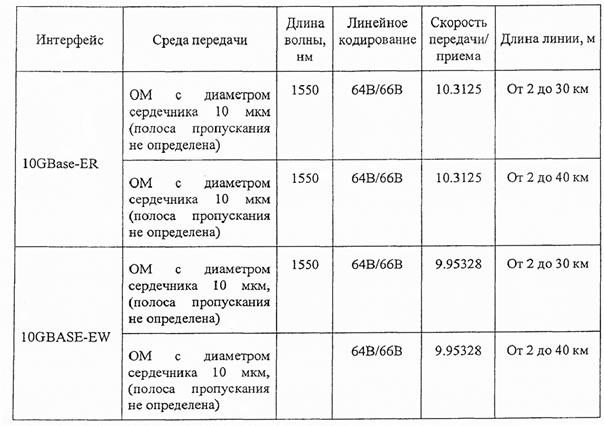

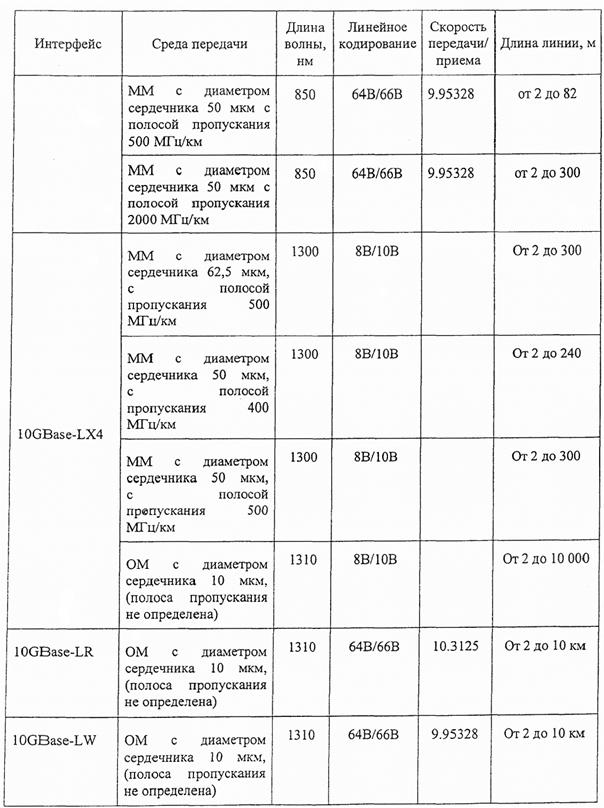

Таблица 6.6а - Основные характеристики 10 Gigabit Ethernet

(Измененная редакция, Изм. № 5).

6.2. Требования к интерфейсам Token Ring

6.2.1 Параметры физического стыка аппаратуры должны соответствовать следующим требованиям стандарта IEEE 802.5 [2]:

- скорость передачи: 4/16 Мбит/с;

- кодирование сигнала: квазитроичный код;

- среда передачи: в соответствии с таблицей 6.7:

Таблица 6.7 - Среда передачи Token Ring

6.2.2 Характеристики уровня управления доступом к среде (УДС).

6.2.2.1 Обмен данными на уровне УДС должен осуществляться кадрами следующих типов:

- кадр данных (КД);

- кадр маркера (КМ);

- кадр прерывания.

6.2.2.2 Формат кадра данных должен соответствовать рисунку 6.2 и таблице 6.8.

Рисунок 6.2 - Формат кадра данных Token Ring

Таблица 6.8 - Поля кадра данных Token Ring

6.2.2.3 Структура и формат полей АП и АО (адреса получателя и отправителя) должны соответствовать рисунку 6.3.

Рисунок 6.3 - Формат полей АП и АО

И/Г - индивидульный/групповой адрес («0» - индивидуальный, «1» - групповой).

У/Л - универсальная/локальная адресация («0» - универсальная, «1» - локальная).

6.2.2.4 Формат кадра маркера должен соответствовать рисунку 6.4.

Рисунок 6.4 - Формат кадра маркера

Длина и назначение полей кадра маркера аналогичны кадру данных (п. 6.2.2.2).

6.2.2.5 Формат кадра прерывания должен соответствовать рисунку 6.5.

Рисунок 6.5 - Формат кадра прерывания

Длина и назначение полей кадра прерывания аналогичны кадру данных
(п. 6.2.2.2).

6.3. Требования к интерфейсам FDDI и CDDI

6.3.1 Параметры физического стыка должны соответствовать следующим требованиям:

- скорость передачи: 100 Мбит/с;

- кодирование сигнала: 4В5B (FDDI), MLT (CDDI);

- среда передачи;

- оптоволокно (FDDI);

- экранированная витая пара STP типа 1 и/или неэкранированная витая пара UTP 5-й категории, расстояние между узлами: до 100 м (CDDI).

6.3.2 Параметры физического стыка аппаратуры FDDI должны соответствовать таблице 6.9.

Таблица 6.9 - Параметры физического стыка аппаратуры FDDI

6.3.3 Передача информации на уровне УДС осуществляется кадрами данных и маркера.

6.3.3.1 Формат кадра данных должен соответствовать рисунку 6.6 и таблице 6.10.

Рисунок 6.6 - Формат кадра данных

Таблица 6.10 - Поля кадра данных FDDI/CDDI

6.3.3.2 Поле УК имеет размер 1 октет.

Кодирование поля УК должно соответствовать таблице 6.11.

Таблица 6.11 - Кодирование поля УК кадра данных FDDI/CDDI

6.3.3.3 Формат кадра маркера должен соответствовать рисунку 6.7.

Рисунок 6.7 - Формат кадра маркера

Кодирование полей кадра маркера аналогично кодированию кадра данных (подпункт 6.3.3.1), за исключением:

КК - конец кадра, кодируется последовательностью «0110101101» линейного кода.

6.3.3.4 Протокол УДС должен использовать следующие значения таймаутов:

- ожидания маркера (рекомендуемое значение от 4,0 мс до 167,77 мс);

- удержания маркера (равен текущему значению таймаута ожидания маркера);

- правильной передачи (рекомендуемое значение не менее 2,35 мс).

6.4. Требования к интерфейсам ATM

6.4.1 Интерфейсы АТМ (E1, E3, STM-1, STM-4, STM-16, ATM 25 Мбит/с), реализованные в аппаратуре, должны соответствовать подразделу 3.1 [3].

6.5. Требования к интерфейсам СЦИ и ПЦИ

Интерфейсы СЦИ (STM-N) и интерфейсы ПЦИ (E1, E3), реализованные в аппаратуре, должны соответствовать подразделу 4.2 [4].

6.6. Требования к интерфейсам ПД

6.6 а Требования к интерфейсу HomePNA [28]

6.6.а.1 Требования к параметрам физического стыка

Среда передачи - телефонные абонентские линии.

Скорость передачи данных - 1 Мбит/с.

Форма передаваемого сигнала - 4 периода прямоугольного сигнала с частотой 7,5 ´ (1 + 5´10^-4) МГц, прошедших полосовой фильтр Баттерворда 5-го порядка с полосой пропускания 5,5 - 9,5 МГц.

Номинальное нагрузочное сопротивление - 100 Ом.

Номинальный временной тактовый интервал между импульсами последовательных посылок сигнала - 903/60 ´ 10^-6 с.

6.6а.2 Амплитудное значение выходного сигнала

Амплитудное значение выходного сигнала передатчика, измеренное на нагрузочном сопротивлении 100 + 15 Ом, должно находиться в пределах от 1000 мВ до 1400 мВ в режиме передачи «Высокий уровень» и от 500 мВ до 700 мВ в режиме передачи «Низкий уровень».

6.6а.3 Форма выходного сигнала

6.6а.3.1 Максимальное значение амплитуды сигнала в режиме передачи «Высокий уровень» через 1 мкс от момента времени, когда сигнал достигнет уровня 5 мВ, не должно превышать 200 мВ и в интервале времени от 2 до 3,2 мкс - 14 мВ.

6.6а.3.2 Максимальное значение амплитуды сигнала в режиме передачи «Низкий уровень» через 1 мкс от момента времени, когда сигнал достигнет уровня 5 мВ, не должно превышать 100 мВ и в интервале времени от 2 до 3,2 мкс - 7 мВ.

6.6а.3.3 Дрожание фазы сигнала при ограничении на любом уровне от 10 % до 90 % от пикового значения за время 1 мин должно быть не более ±10 нс.

6.6а.3.4 Форма выходного сигнала определяется при работе передатчика на нагрузочное сопротивление 100 ± 15 Ом.

6.6а.4 Спектр выходного сигнала

6.6а.4.1. Спектральная плотность мощности выходного сигнала при передаче данных пакетов (1518 байт) должна удовлетворять рис. 6.7а и таблице 6.11а.

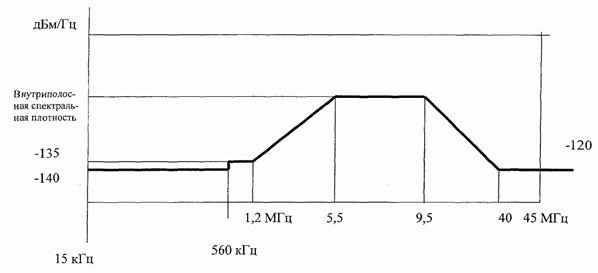

Рис. 6.7а. Спектральная плотность мощности выходного сигнала

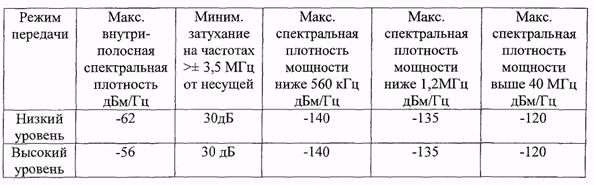

Таблица 6.11а

6.6а.5 Выходное/входное сопротивления

6.6а.5.1 В полосе частот от 6,0 до 9,0 МГц, измеренное значение затухания отражения относительно сопротивления 100 Ом должно быть не менее 12 дБ.

6.6а.5.2 Модуль входного сопротивления вне полосы частот передачи должен удовлетворять значениям, приведенным в таблице 6.11б.

Таблица 6.11б

6.6а.6 Асимметрия выхода

Затухание асимметрии выхода в диапазоне частот от 0,1 до 10 МГц должно быть не менее 40 дБ.

6.6а.7 Асимметрия входа

Затухание асимметрии входа должно быть не менее 40 дБ в диапазоне частот от 0,1 Мгц до 10 МГц и не менее 63 дБ в диапазоне частот от 300 до 3400 Гц.

6.6а.8 Уровень шумов в речевом диапазоне частот

Уровень шумов в режимах передачи и при отсутствии передачи в диапазоне частот от 300 Гц до 3400 Гц не должен превышать минус 72 дБмПсоф.

6.6а.9 Чувствительность приемника, динамический диапазон и устойчивость к шумам

Чувствительность приемника, динамический диапазон и устойчивость к шумам должна удовлетворять таблице 6.11в.

Таблица 6.11в

6.6.а.10 Устойчивость приемника к вызывному сигналу в линии

При наличии в телефонной линии вызывного сигнала амплитудой 90 В и частотой 25 Гц и одновременной передачи данных, число ошибочно принятых пакетов в течении 2 минут не должно превышать 100 % от общего числа переданных пакетов.

(Измененная редакция, Изм. № 2).

6.6.1 Интерфейсы сети передачи данных, работающие в соответствии с требованиями рекомендаций МСЭ-Т серии V (V. 10 [5], V. 11 [6], V. 24 [7], V. 28 [8]), стыка V. 35, серии G (G. 703 [9], G. 825 [10]), серии X (Х.21 [11], Х. 21bis [12]), реализующие протоколы Frame Relay и Х. 25 [13], должны соответствовать [14].

6.7. Требования к интерфейсу Bluetooth

6.7.1 Интерфейс Bluetooth обеспечивает беспроводный радиодоступ на коротких расстояниях (до 10 м) и должен соответствовать [15].

Аппаратура с интерфейсом Bluetooth в соответствии с рисунком 6.8 должна реализовывать:

- радиоинтерфейс;

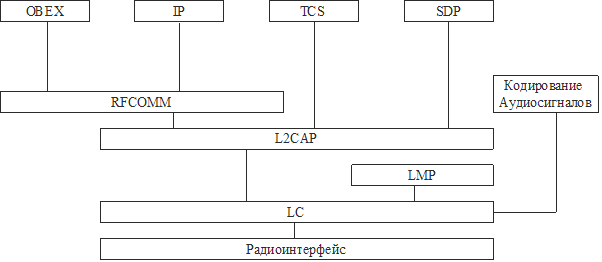

Рисунок 6.8 - Протоколы и функции, реализуемые аппаратурой Bluetooth

- протокол управления звеном LC (Link Control);

- протокол уровня адаптации и управления логическим звеном L2CAP (Logical Link Control and Adaptation Layer Protocol);

- протокол административного управления звеном LMP (Link Management Protocol);

- протокол эмуляции проводного соединения RFCOMM;

- кодирование аудиосигналов;

- протокол определения реализуемых аппаратурой услуг SDP (Service Discovery Protocol);

- протокол управления телефонным вызовом TCS;

- протокол IP;

- протокол обмена объектами OBEX (Object Exchange).

6.7.2 Назначение и функции протоколов, реализуемых аппаратурой Bluetooth, должны соответствовать таблице 6.12.

Таблица 6.12 - Назначение и функции протоколов, реализуемых аппаратурой Bluetooth

6.7.3 Радиоинтерфейс аппаратуры Bluetooth должен соответствовать [16]. Основные значения параметров представлены в таблице 6.13.

Таблица 6.13 - Параметры радиоинтерфейса аппаратуры Bluetooth

Требования к радиоинтерфейсу аппаратуры Bluetooth приведены в таблице 6.14.

Таблица 6.14 - Требования к радиоинтерфейсу аппаратуры Bluetooth

6.7.4 Протокол управления звеном LC должен обеспечивать соединение звеньевого уровня между устройствами Bluetooth, включая его установление и разъединение.

6.7.4.1 Протокол управления звеном LC должен реализовывать следующие функции:

- поиск новой аппаратуры Bluetooth по всем частотным каналам (Inquiry) в соответствии с подразделом 10.7 части «B» [15];

- определение доступности аппаратуры Bluetooth на конкретной частоте (Inquiry Scan) в соответствии с подразделом 10.7 части «B» [15];

- ожидание установления соединения звеньевого уровня между устройствами Bluetooth (Paging Scan) по схемам R0, R1, R2 в соответствии с подразделом 10.6 части «B» [15];

- установление соединения звеньевого уровня между устройствами Bluetooth (Paging) в соответствии с подразделом 10.6 части «B» [15].

6.7.4.2 Аппаратура Bluetooth должна реализовывать алгоритмы кодирования и сжатия аудиоинформации в соответствии с [15] и с разделом 12 части «B» [15].

6.7.4.3 Протокол управления звеном LC должен реализовывать следующие режимы:

- синхронный, ориентированный на соединение SCO (Synchronous Connection-Oriented);

- асинхронный, не ориентированный на соединение ACL (Asynchronous Connection-Less).

6.7.4.4 Режим соединения SCO используется только для передачи аудиоинформации или для передачи аудиоинформации и данных одновременно. Соединение ACL должно использоваться только для передачи данных.

6.7.4.5 Протокол управления звеном LC должен реализовывать передачу данных в пакетах формата в соответствии с рисунком 6.9.

Рисунок 6.9 - Формат пакета протокола LC

6.7.4.6 Пакет протокола LC может содержать следующие поля:

- код доступа;

- код доступа и заголовок;

- код доступа, заголовок и поле полезной информации.

6.7.4.7 Код доступа должен иметь формат в соответствии с рисунком 6.10.

Рисунок 6.10 - Формат поля «код доступа» пакета протокола LC

6.7.4.8 Открывающий флаг имеет длину 4 бита, его значение зависит от значения первого бита поля синхронизации. Если оно равно «0», то открывающий флаг должен иметь значение «0101», если «1» - «1010».

6.7.4.9 Поле синхронизации используется для идентификации сети, объединяющей устройства Bluetooth, его значение должно базироваться на адресе устройства Bluetooth в соответствии с подразделом 13.1 части «B» [15].

6.7.4.10 Наличие закрывающего флага в пакете означает, что за полем «Код доступа» должно следовать поле «Заголовок». Закрывающий флаг имеет длину 4 бита, его значение зависит от значения последнего бита поля синхронизации. Если оно равно «0», то закрывающий флаг должен иметь значение «1010», если «1» - «0101».

6.7.4.11 Формат заголовка пакета протокола LC должен соответствовать подразделу 4.3 части «B» [15] и показан на рисунке 6.11 и в таблице 6.15.

Рисунок 6.11 - Формат поля «Заголовок» пакета LC

Таблица 6.15 - Поля заголовка пакета LC

6.7.4.12 Дополнительная защита заголовка должна обеспечиваться тройным повтором всего заголовка (18 бит ´ 3 = 54 бита) в соответствии с п. 5.1 части «B» [15]. Повтор должен осуществляться побитно в соответствии с рисунком 6.12.

Рисунок 6.12 - Побитный тройной повтор заголовка

6.7.4.13 Типы пакетов LC должны соответствовать подразделу 4.4 части «B» [15] и показаны в таблице 6.16.

Таблица 6.16 - Типы пакета LC

6.7.5 Протокол L2CAP должен обеспечивать управление логическими каналами в соответствии с разделом 1 части «D» [15]. Протокол L2CAP должен использоваться только для соединений звеньевого уровня ACL.

6.7.5.1 Между двумя устройствами Bluetooth может быть установлено только одно соединение звеньевого уровня ACL.

6.7.5.2 Передача данных осуществляется в пакетах LC, где поле полезной нагрузки имеет формат, показанный на рисунке 6.13 и таблице 6.17.

Рисунок 6.13 - Форматы поля полезной нагрузки пакета LC для режима соединения ACL:

а) для однослотового пакета;

б) для многослотового пакета

Таблица 6.17 - Поле полезной нагрузки пакета LC для режима соединения ACL

6.7.5.3 Передача информации должна осуществляться по логическим каналам. Логические каналы должны определяться идентификатором CID (Channel ID), принимающим значения от 0 до 65535. Значения идентификатора CID должны соответствовать подразделу 2.1 части «D» [15] и таблице 6.18.

6.7.5.4 Аппаратура Bluetooth должна реализовывать два типа логических каналов в зависимости от режима соединения (ориентированного и неориентированного на соединение) в соответствии с разделом 4 части «D» [15].

Таблица 6.18 - Назначение идентификаторов CID

6.7.5.5 Передача информации, относящейся к конкретному логическому каналу, должна осуществляться в блоках данных пакета LC в соответствии с рисунком 6.13.

6.7.5.6 Формат пакета для передачи информации по логическому каналу в ориентированном на соединение режиме должен соответствовать подразделу 4.1 части «D» [15], рисунку 6.14 и таблице 6.19.

Рисунок 6.14 - Формат пакета для передачи информации по логическому каналу в ориентированном на соединение режиме

Таблица 6.19 - Поля пакета для передачи информации по логическому каналу в ориентированном на соединение режиме

6.7.5.7 Формат пакета для передачи информации по логическому каналу в неориентированном на соединение режиме должен соответствовать подразделу 4.1 части «D» [15], рисунку 6.15 и таблице 6.20.

Рисунок 6.15 - Формат пакета для передачи информации по логическому каналу в неориентированном на соединение режиме

Таблица 6.20 - Поля пакета для передачи информации по логическому каналу в неориентированном на соединение режиме

6.7.5.8 Для управления логическими каналами используются сообщения сигнализации, которые должны передаваться в пакетах формата, соответствующего разделу 5 части «D» [15], рисунку 6.16 и таблице 6.21.

Рисунок 6.16 - Формат пакета сигнализации

Таблица 6.21 - Поля пакета сигнализации

6.7.5.9 Кодирование сообщений сигнализации должно соответствовать разделу 5 части «D» [15], рисунку 6.17 и таблице 6.22.

Рисунок 6.17 - Формат сообщения сигнализации

Таблица 6.22 - Поля сообщения сигнализации

6.7.6 Протокол LMP предназначен для управления соединением звеньевого уровня, аутентификацию и обеспечение качества обслуживания.

6.7.6.1 Сообщения протокола LMP передаются в пакетах L2CAP в соответствии с пунктом 6.7.5.2.

6.7.6.2 Сообщения протокола LMP должны передаваться вне очереди из других сообщений. Поле FLOW должно иметь значение «1» и игнорироваться принимающей аппаратурой.

6.7.6.3 Сообщения протокола LMP должны передаваться в блоках данных в соответствии с п. 4 части «C» [15], рисунком 6.18 и таблицей 6.23.

Рисунок 6.18 - Формат сообщения протокола LMP

Таблица 6.23 - Сообщения протокола LMP

6.7.7 Протокол эмуляции проводных соединений RFCOMM должен соответствовать части «F:1» [15].

6.7.8 Алгоритмы кодирования и сжатия аудиоинформации должны соответствовать подпункту 6.7.4.2.

6.7.9 Протокол SDP (Service Discovery Protocol - протокол определения услуг) должен соответствовать разделу 1 части «Е» [15].

6.7.10 Протокол TCS должен соответствовать разделу 1 части «F:3» [15].

6.7.11 Протокол IP должен соответствовать [19].

6.7.12 Протокол OBEX (Objects Exchange - протокол обмена объектами) должен быть реализован в соответствии c подразделом 1 части «F:3» [15].

6.8 Требования к интерфейсам Wireless Ethernet

(Измененная редакция, Изм. № 6).

6.8.1 Требования к радиоинтерфейсу Wireless Ethernet диапазона частот 2400 - 2483,5 МГц

6.8.1.1 Общие характеристики радиоинтерфейса:

Диапазон рабочих частот:                       2400 - 2483,5 МГц

Метод расширения спектра:                    скачкообразная перестройка частоты (FHSS)

Разнос несущих:                                        задается в технических условиях на аппаратуру

Количество несущих частот:                   задается в технических условиях на аппаратуру, но не менее 20

Модуляция:                                                задается в технических условиях на аппаратуру

Метод расширения спектра:                    прямой последовательностью (DSSS)

Реализация интерфейса должна

соответствовать:                                       [20], [24]

Разнос несущих:                                        5 МГц

Количество несущих частот:                   13 f = 2412 + 5(k - l), МГц, k = 1 ... 13

Модуляция:                                                DBPSK, DQPSK, ССК

6.8.1.2 Требования к радиоинтерфейсу приведены в таблице 6.24.

Полоса 2400 - 2500 МГц - полоса для ISM применений (industry, science, medicine промышленных, научных, медицинских)

Таблица 6.24

(Измененная редакция, Изм. № 4).

6.8.2 Общие характеристики радиоинтерфейса:

6.8.3 Требования к радиоинтерфейсу оборудования технологии Wireless Ethernet приведены в таблице 6.25.

Таблица 6.25

6.8.4 Требование к интерфейсу Wireless Ethernet стандарта IEEE 802.16 а и ETSI TR 101 856 (HIPERMAN)

6.8.4.1 Реализация интерфейса должна соответствовать [31] и [32]

6.8.4.2 Общие характеристики радиоинтерфейса:

Диапазоны рабочих частот:

3400 - 3500 МГц

3500 - 3600 МГц.

Полосы рабочих радиочастот для оборудования должны соответствовать соответствующим решениям ГКРЧ РФ.

6.8.4.2 Требования к радиоинтерфейсу приведены в таблице 6.25С

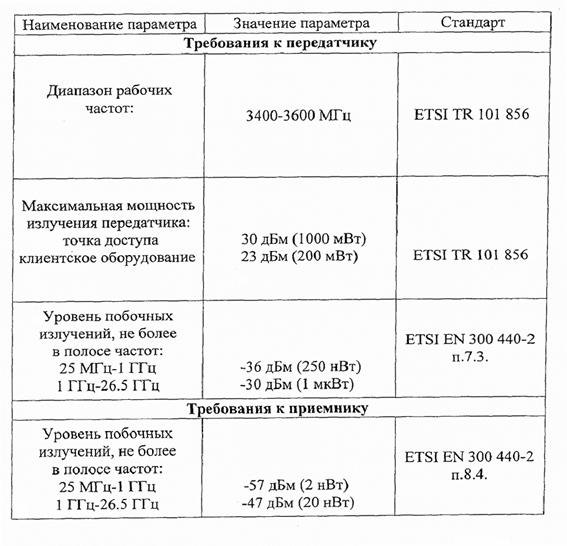

Таблица 6.25 С

(Измененная редакция, Изм. № 6).

6.9. Требования к антенным устройствам

В составе оборудования Wireless Ethernet могут быть использованы антенные устройства следующих типов:

- ненаправленные антенны;

- секторные антенны;

- направленные антенны.

Выбор конкретных типов антенн для использования в оборудовании Wireless Ethernet производится на этапе проектирования сети связи.

6.10. Требования к конструкции

6.10.1 Аппаратура может размещаться в стойке, на стене, на столе и т.д.

6.10.2 Аппаратура, предназначенная для установки на станции коммутации, должна удовлетворять следующим требованиям:

- габариты аппаратуры по ширине должны быть не более 600 мм;

- конструкция аппаратуры должна обеспечивать независимое функционирование различных систем, размещенных на одной стойке, и допускать последующую доукомплектацию стойки разными типами аппаратуры;

- конструкция аппаратуры должна обеспечивать возможность ее обслуживания и ремонта без доступа к боковым стенкам;

- панель обслуживания, если она предусмотрена, должна размещаться на стойках на высоте, обеспечивающей удобство эксплуатации;

- в случае размещения на стойке одновременно основного и вспомогательного оборудования, ремонт или замена вспомогательного оборудования не должны изменять работоспособность основного;

- однотипные съемные блоки аппаратуры должны быть взаимозаменяемы;

- при размещении аппаратуры в стойке ввод цепей основного источника электропитания в комплекты оборудования, относящиеся к разным системам, должен быть раздельным;

- ввод цепей электропитания устройств сигнализации может быть общим для всех комплектов оборудования, размещенных на стойке;

- в верхней части стоек должен быть предусмотрен отдельный вывод заземления;

- лицевые панели блоков, комплектов должны иметь надежное заземление и выполнять функции электромагнитного экрана.

6.11. Требования к электропитанию

6.11.1 Электропитание аппаратуры, размещаемой на узле, должно осуществляться от первичного источника постоянного тока с заземленным положительным полюсом.

6.11.2 Номинальное напряжение первичного источника постоянного тока должно составлять 60, 48 или 24 В.

6.11.3 Допустимые пределы изменения напряжения первичного источника постоянного тока должны составлять:

- при номинальном напряжении U_H = 60 В - от 48,0 до 72,0 В;

- при номинальном напряжении U_H = 48 В - от 38,4 до 57,6 В;

- при номинальном напряжении U_H = 24 В - от 19,2 до 28,8 В.

6.11.4 Во всех остальных случаях занижения или пропадания напряжения первичного источника постоянного тока аппаратура после восстановления напряжения должна восстанавливать заданные в ТТ параметры без вмешательства обслуживающего персонала.

6.11.5 Допустимые напряжения пульсаций первичного источника постоянного тока должны соответствовать величинам, указанным в таблице 6.26.

Таблица 6.26 - Допустимые напряжения пульсаций первичного источника

6.11.6 Допустимые одиночные импульсные изменения напряжения на вводах первичного источника постоянного тока должны соответствовать следующим значениям:

- при длительности импульса 0,4 с                                                                    ±0,2 U_H;

- при длительности импульса 0,005 с                                                                ±0,4 U_H.

Каждое из указанных воздействий не должно вызывать появления цифровых ошибок, коррелированных с этим воздействием, или срабатывания устройств контроля и сигнализации.

6.11.7 Напряжение помех, создаваемое аппаратурой на вводах первичного источника электропитания, не должно превышать значений, приведенных в 6.11.5. Псофометрическое напряжение помех, создаваемых аппаратурой, должно быть не более 2 мВ.

6.11.8 Кратковременные изменения напряжения на вводах питания при включении аппаратуры или коротком замыкании в ней не должны превышать значений, приведенных в 6.11.6.

Примечание - напряжение помех по 6.11.7 и 6.11.8 измеряется при подключении аппаратуры к первичному источнику электропитания постоянного тока через эквивалент токораспределительной сети (емкость С = 2000 мкФ, подключенную параллельно первичному источнику, и индуктивность L = 100 мкГн с сопротивлением R = 0,03 Ом, включенную последовательно в цепь питания).

6.11.9 Электропитание аппаратуры, размещаемой вне станции, можно осуществлять:

- от источника постоянного тока согласно 6.10.1 - 6.10.8;

- от сети переменного тока с номинальным напряжением 220 В;

6.11.9.1 Допустимые параметры первичного источника (сети) переменного тока должны составлять:

- напряжение - от 187 до 242 В;

- частота - от 47,5 до 50,5 Гц;

- коэффициент нелинейных искажений - не более 10 %;

- кратковременное (длительностью до 3 с) изменение напряжения относительно номинального значения - ± 40 %;

- импульсные перенапряжения длительностью до 10 мкс - ± 1000 В.

При питании от сети переменного тока желательно обеспечивать возможность питания от резервированного источника постоянного тока, продолжительность работы от которого (при коэффициенте активного использования канала = 0,1) должна быть не менее 4 ч.

6.12. Требования к устойчивости к воздействию климатических и механических факторов

6.12.1 Аппаратура, устанавливаемая в отапливаемых и не отапливаемых помещениях, должна соответствовать требованиям настоящих ТТ при температуре 40 °С и после пребывания при температуре 50 °С.

6.12.2 Аппаратура, устанавливаемая в отапливаемых помещениях, должна соответствовать требованиям настоящих ТТ при температуре 5 °С и после пребывания при температуре минус 50 °С.

6.12.2 Аппаратура, устанавливаемая в не отапливаемых помещениях, должна соответствовать требованиям настоящих ТТ при температуре минус 40 °С и после пребывания при температуре минус 50 °С.

6.12.3 Аппаратура должна сохранять свои параметры при рабочих температурах при изменении напряжения первичного источника электропитания в допустимых пределах.

6.12.4 Аппаратура, устанавливаемая в отапливаемых помещениях, должна соответствовать требованиям настоящих ТТ при воздействии повышенной влажности до 80 % при температуре 25 °С.

6.12.5 Аппаратура, устанавливаемая в не отапливаемых помещениях, должна соответствовать требованиям настоящих ТТ при воздействии повышенной влажности до 98 % при температуре 25 °С. В случае размещения аппаратуры в герметизированном контейнере, указанное требование должно выполняться при открытой крышке контейнера.

6.12.6 Аппаратура должна соответствовать требованиям настоящих ТТ при понижении атмосферного давления до 60 кПа (450 мм. рт. ст.).

6.12.7 Аппаратура в упакованном виде должна соответствовать требованиям настоящих ТТ после воздействия пониженного атмосферного давления 12 кПа (90 мм. рт. ст.) при температуре минус 50 °С.

6.12.8 По прочности при транспортировании в упакованном виде комплекс аппаратуры должен удовлетворять требованиям, приведенным в таблице 6.27.

Таблица 6.27 - Требования к прочности при транспортировании

6.12.9 Аппаратура не должна содержать узлы и конструктивные элементы с резонансом в диапазоне частот от 5 до 25 Гц.

6.12.10 Аппаратура должна быть работоспособной и сохранять параметры после воздействия амплитуды виброускорения 2g в течение 30 мин на частоте 25 Гц.

6.13. Требования к надежности аппаратуры

В технических условиях должны быть указаны следующие показатели надежности:

- среднее время наработки на отказ;

- среднее время восстановления после отказа;

- срок службы.

6.14. Требования к электромагнитной совместимости и к защите от опасных и мешающих влияний

6.14.1 В зависимости от места размещения аппаратуры напряжения радиопомех, создаваемых аппаратурой, должны соответствовать требованиям норм 9 - 93, норм 8 - 95, ГОСТ 30428, ГОСТ Р 51318.22-99 (СИС ПР22-97).

6.14.2 Общее несимметричное напряжение радиопомех, создаваемых аппаратурой на зажимах для подключения ее к сети электропитания (на сетевых зажимах), не должно превышать значений, указанных в таблице 6.28.

Таблица 6.28 - Общее несимметричное напряжение радиопомех

6.14.3 Общее несимметричное напряжение радиопомех Uп, создаваемых на зажимах аппаратуры для подключения к 2-х и 4-х проводным симметричным линиям связи, выходящим за границу объекта, не должно превышать значений, указанных в таблице 6.29.

Таблица 6.29 - Общее несимметричное напряжение радиопомех

6.14.4 Квазипиковое значение напряженности поля радиопомех на расстоянии 3 м от корпуса аппаратуры не должно превышать значений, указанных в таблице 6.30.

Таблица 6.30 - Квазипиковое значение напряженности поля радиопомех

6.15. Требования к маркировке аппаратуры

В соответствии с ОСТ 45.02 аппаратура должна иметь маркировку с обозначением товарного знака, типа, децимального номера, порядкового номера и года изготовления. На аппаратуре и в техническом паспорте на аппаратуру должен быть нанесен знак сертификата соответствия.

6.16. Требования к упаковке аппаратуры

Упаковка аппаратуры должна обеспечивать выполнение требований по транспортированию и хранению в соответствии с ТТ. На упаковочной таре должен быть нанесен знак сертификата соответствия.

6.17. Требования к интерфейсу PLT

6.17.1. Требования к параметрам физического стыка:

- среда передачи;

- электропроводка общего назначения (соответствующая ПУЭ, 7-е издание, глава 7.1), с номинальным напряжением 220 В и 380 В.

6.17.1.1 Параметры электропитания должны соответствовать ГОСТ 13109-97.

6.17.1.2 Электропитание аппаратуры PLT осуществляется номинальным напряжением 220 В. При размещении аппаратуры PLT на трансформаторной подстанции или в иных местах, оснащенных только напряжением 380 В, электропитание аппаратуры PLT должно осуществляться с использованием отдельных преобразователей напряжения (трансформаторов).

6.17.2 Технология PLT может применяться для передачи данных между коммутатором или концентратором ЛС и оконечными устройствами ЛС по электропроводке [30]. Для преобразования интерфейса Ethernet в интерфейс PLT используются конвертеры ЛС, подключаемые к электропроводке.

Для передачи информации по электропроводке смешанного электропитания (220/380 В) должны использоваться отдельные конвертеры интерфейса Ethernet в интерфейс PLT, или конвертеры интерфейса PLT 220 В в интерфейс PLT 380 В (рис. 6.18а).

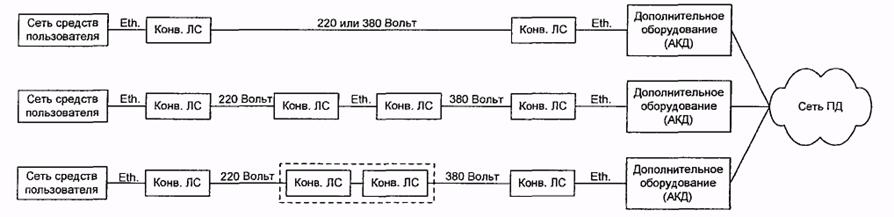

Рис. 6.18а. Варианты применения технологии PLT

6.17.2.1 Допускается исполнение конвертера PLT в виде адаптера ЛС, устанавливаемого непосредственно в оконечное оборудование пользователей (например, в персональный компьютер).

6.17.2.2 Допускается подключение конвертера ЛС к оконечному оборудованию пользователя по компьютерным интерфейсам (USB и пр.).

6.17.2.3 Конвертер ЛС, использующий технологию PLT, может размещаться:

- в непосредственной близости от оборудования сети средств пользователя;

- в точке ввода электропитания в помещение пользователя;

- в точке ввода электропитания в здание (постройку, сооружение);

- на трансформаторной подстанции, при этом на участке от трансформаторной подстанции до точки ввода электропитания в здание не должны использоваться промежуточные трансформаторные, преобразующие, согласующие или иные устройства.

6.17.3 Для предотвращения взаимного влияния высокочастотных сигналов на смешанных линиях (220/380 Вольт), передача информации должна осуществляться в двух частотных поддиапазонах (рисунок 6.19) [29]:

- для электропроводки с напряжением 220 Вольт используется частотный диапазон от 11 до 30 МГц;

- для электропроводки с напряжением 380 Вольт используется частотный диапазон от 1,6 до 9,4 МГц.

Рис. 6.19. Распределение частотного спектра

6.17.3.1 Для повышения производительности аппаратуры PLT допускаются два дополнительных способа распределения частотного спектра:

- на участках абонентского доступа, состоящих только из аппаратуры PLT 220 В, может использоваться расширенный диапазон частот от 9,4 до 30 МГц.

- на участках абонентского доступа, состоящих только из аппаратуры PLT 380 В, может использоваться расширенный диапазон частот от 1,6 до 11 МГц.

6.17.3.2 Зависимость спектральной плотности мощности сигнала от используемого диапазона частот должна соответствовать [29] и рисунку 6.20. Зависимость, показанная на рисунке 6.20, должна соблюдаться только для систем, не оборудованных частотными разделителями.

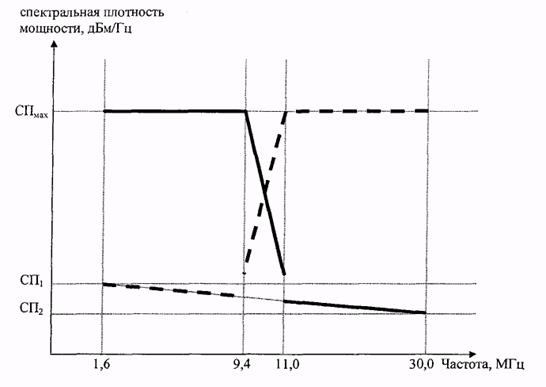

Рис. 6.20. Спектральная плотность мощности выходного сигнала

6.17.3.3 СП_мах - максимальная спектральная плотность мощности сигнала на интерфейсах PLT. Значение настоящего параметра изучается.

6.17.3.4 CПi - максимальный уровень спектральной плотности мощности помехи на частоте 1,6 МГц.

6.17.3.5 СП₂ - максимальный уровень спектральной плотности мощности помехи на
частоте 30 МГц.

6.17.3.6 На участках доступа, состоящих из аппаратуры PLT 220 В и PLT 380 В, возможно возникновение перекрестных помех между сигналами на интерфейсе 220 В и на интерфейсе PLT 380 В. Спектральная плотность мощности помехи не должна превышать максимального уровня спектральной плотности мощности помехи СП(f) на частоте f, рассчитываемого по формуле:

СП₁ должна принимать значение - 105 дБм/Гц, которое должно достигаться на частоте 11 МГц на интерфейсе PLT 220 В.

СП₂ должна принимать значение - 125 дБм/Гц, которое должно достигаться на частоте 9,4 МГц на интерфейсе PLT 380 В.

6.17.4 Структура кадров и протокол уровня звена данных в настоящее время изучаются и должны соответствовать техническим условиям на аппаратуру.

6.17.5 В аппаратуре должно быть предусмотрено техническое решение, исключающее интерференцию с другими источниками сигналов в рабочем диапазоне частот.

(Измененная редакция, Изм. № 3).

7. Требования к безопасности персонала

7.1 Предельно допустимое значение плотности потока энергии электромагнитного поля на рабочих местах персонала в диапазоне частот 300 МГц … 300 ГГц должно быть не более 10 мкВт/см² в соответствии с СанПиН 2.2.4/2.1.8.055-96 [23].

7.2 Должна отсутствовать опасность повреждения об острые углы и края аппаратуры; в аппаратуре не должны применяться материалы вредные для здоровья.

7.3 Токоведущие элементы должны быть защищены от случайного прикосновения.

7.4 Величина сопротивления между клеммой защитного заземления и любой металлической нетоковедущей частью аппаратуры, доступной для прикосновения, не должна превышать 0,1 Ом.

7.5 Аппаратура должна соответствовать требованиям пожарной безопасности в производственных помещениях по ГОСТ 12.1.004.

7.6 Должна быть исключена возможность воспламенения аппаратуры при случайном замыкании в цепях питания и при неправильном включении полярности электропитания.

7.7 Сопротивление изоляции для цепей первичного питания по отношению к каркасу должно быть, МОм, не менее:

- в нормальных климатических условиях                                                          20;

- при повышенной температуре                                                                          5;

- при повышенной влажности                                                                             1.

7.8 Изоляция относительно корпуса незаземленных цепей первичного электропитания с номинальным напряжением до 60 В должна выдерживать испытания, В_пик, постоянного тока:

- в нормальных климатических условиях, В                                                     500;

- в условиях повышенной влажности, В                                                            300.

7.9 Изоляция линейных цепей (относительно корпуса) и цепей электропитания 220 В (относительно корпуса) должна выдерживать при нормальных климатических условиях без пробоя в течение 1 мин напряжение постоянного тока, не менее 1,5 кВ.

7.10 Напряжение на эквивалентном сопротивлении, В, не более:

- в течение 0,35 с после касания                                                                         3;

- в течение 1 с после касания                                                                              2;

- более 1 с после касания                                                                                    4.

7.11 На корпусах оборудования, в которых имеется опасное напряжение, должен быть нанесен предупредительный знак о наличии опасного электрического напряжения.

7.12 В инструкции по монтажу, настройке и эксплуатации должны быть указаны дополнительные организационные и технические мероприятия, обеспечивающие безопасную эксплуатацию аппаратуры и линейных сооружений при наличии ДП в соответствии с [21] и [22].

8. Требования к транспортированию и хранению

8.1 Аппаратура в упакованном виде должна выдерживать транспортирование при температуре от минус 50 °С до плюс 50 °С и относительной влажности до 100 % при 25 °С.

8.2 Аппаратура в упакованном виде должна выдерживать хранение в течение года в складских не отапливаемых помещениях при температуре от минус 50 °С до плюс 40 °С, при среднемесячном значении относительной влажности 80 % при температуре плюс 20 °С, допускается кратковременное повышение влажности до 98 % при температуре не более 25 °С без конденсации влаги, но суммарно не более 1 месяца в год.

9. Требования к документации на аппаратуру

9.1 Документация должна быть достаточной для изучения принципов работы составных частей и всего комплекса аппаратуры, ее настройки и обслуживания.

9.2 В состав комплекта документации на русском языке должны быть включены:

- руководство по установке и монтажу;

- руководство по эксплуатации.

10. Требования к методам контроля аппаратуры

10.1 Все испытания, если их режим не оговорен дополнительно, проводятся при номинальном напряжении электропитания в нормальных климатических условиях (НКУ):

- температура окружающего воздуха, °С              25 ± 10;

- относительная влажность воздуха, %                 45 ... 80;

- атмосферное давление, кПа (мм рт. ст.)            84 ... 107 (630 ... 800).

10.2 При температуре 30 °С и выше относительная влажность воздуха не должна быть более 70 %.

10.3 Проверка осуществляется по методикам, принятым на заводе-изготовителе, а также в соответствии с методиками измерений электрических параметров.

11. Указания по эксплуатации аппаратуры

11.1 Эксплуатация аппаратуры должна осуществляться в соответствии с руководством по эксплуатации.

11.2 Оборудование не требует проведения профилактических работ и постоянного присутствия эксплуатационного персонала.

12. Гарантии изготовителя

12.1 Предприятие-изготовитель должно гарантировать соответствие качества аппаратуры требованиям технических условий.

12.2 Гарантийный срок должен быть не менее 12 месяцев с момента ввода в действие аппаратуры, но не более 18 месяцев со дня поставки. В контракте на поставку аппаратуры указанные сроки могут быть изменены по обоюдному согласию.

12.3 В течение гарантийного срока предприятие-изготовитель производит безвозмездную замену или ремонт аппаратуры. Гарантии не распространяются на дефекты, возникающие вследствие некомпетентного обращения, обслуживания, хранения и транспортирования.

12.4 Состав ЗИП и условия их поставки в течение срока службы аппаратуры должны оговариваться в контракте.

Приложение А

(справочное)

Библиография

[1] IEEE 802.3	Метод доступа и спецификации физического уровня (Access Method and Physical Layer Specifications)
[2] IEEE 802.5	Метод доступа Token Ring и спецификации физического уровня (Token Ring Access Method and Physical Layer Specifications)
[3]	Технические требования на аппаратуру реализующую асинхронный режим переноса информации (аппаратура АТМ). Редакция 1 - 1998 г., утверждена Госкомсвязи России 21.05.98.
[4]	РД 45.059-99. Аппаратура и системы передачи синхронной цифровой иерархии. Технические требования. Утверждены Госкомсвязи России 04.10.99.
[5] Рекомендация МСЭ-Т V. 10	Электрические характеристики несимметричных цепей стыка, работающих двухполюсным током на номинальных скоростях передачи данных до 100 кбит/с. (Electrical characteristics for unbalanced double-current interchange circuits operating at data signalling rates nominally up to 100 kbit/s)
[6] Рекомендация МСЭ-Т V. 11	Электрические характеристики симметричных цепей стыка, работающих двухполюсным током на скоростях передачи данных до 10 Мбит/с (Electrical characteristics for balanced double-current interchange circuits operating at data signalling rates up to 10 Mbit/s)
[7] Рекомендация МСЭ-Т V. 24	Перечень определений цепей стыка между оконечным оборудованием данных (ООД) и аппаратурой окончания канала данных (АКД) (List of definitions for interchange circuits between data terminal equipment (DTE) and data circuit-terminating equipment (DCE))
[8] Рекомендация МСЭ-Т V. 28	Электрические характеристики несимметричных цепей стыка, работающих двухполюсным током (Electrical characteristics for unbalanced double-current interchange circuits)
[9] Рекомендация МСЭ-Т G. 703	Физические и электрические характеристики интерфейсов цифровой иерархии (Physical/electrical characteristics of hierarchical digital interfaces)
[10] Рекомендация МСЭ-Т G. 825	Управление джитером и отклонением в сетях, базирующихся на синхронной цифровой иерархии (The control of jitter and wander within digital networks which are based on the synchronous digital hierarchical)
[11] Рекомендация МСЭ-Т X. 21	Интерфейс между оконечным оборудованием данных и аппаратурой окончания канала данных для синхронных действий в сетях данных общего пользования (Interface between Data Terminal equipment and Data Circuit-terminating Equipment for synchronous operation on public data networks)
[12] Рекомендация МСЭ-Т X. 21bis	Использование в сетях данных общего пользования оконечного оборудования данных, разработанного для взаимодействия с синхронными модемами V-серии (Use on public data networks of Data Terminal equipment which designed for interfacing to synchronous V-Series modems)
[13] Рекомендация МСЭ-Т X. 25	Интерфейс между оконечным оборудованием данных (ООД) и аппаратурой окончания канала данных (АКД) для оконечных установок, работающих в пакетном режиме и подключаемых к сетям данных общего пользования с помощью выделенного канала (Interface between Data Terminal Equipment (DTE) and Data Circuit-terminating Equipment (DCE) for terminals operating in the packet mode and connected to public data networks by decimated circuit)
[14]	Технические требования на аппаратуру, работающую в сетях данных общего пользования. Утверждены Министерством связи Российской Федерации 20 ноября 1996.
[15]	Спецификация системы Bluetooth, том первый, версия 1.0В декабрь 1999 (Specification of the Bluetooth System. Specification Volume 1. v1.0 B, December 1999).
[16] ETS 300 328	Радиосистемы и оборудование; Широкополосные системы передачи; Технические характеристики и условия проведения измерений оборудования передачи данных, работающего в диапазоне ПИМ (промышленного, научного и медицинского применения) и использующего технологию расширения спектра (Radio Equipment and Systems (RES); Wideband transmission systems; Technical characteristics and test conditions for data transmission equipment operating in the 2,4 GHz ISM band and using spread spectrum modulation techniques)
[17] Рекомендация МСЭ-Т G. 711	Импульсно-кодовая модуляция в речевом спектре частот (Pulse code modulation (PCM) of voice frequencies)
[18] Рекомендация МСЭ-Т V. 250	Автоматический набор номера и управление через последовательный асинхронный порт (Serial asynchronous automatic dialing and control)
[19]	Технические требования к аппаратуре связи, реализующей функции маршрутизации пакетов протокола межсетевого обмена (аппаратура маршрутизации пакетов IP), Редакция 1 - 1998 г., утверждены Госкомсвязи России 6 августа 1998.
[20] IEEE 802.11	Спецификации управления доступом к беспроводной среде в локальных сетях и физического уровня (Wireless LAN Medium Access Control (MAC) and Physical Layer Specifications)
[21]	Правила техники безопасности при эксплуатации электроустановок потребителей. 4-е издание, переработанное и дополненное (с изменениями). Москва, 1997.
[22]	Правила эксплуатации электроустановок потребителей. 5-е издание, переработанное и дополненное (с изменениями). Москва, Госэнергонадзор, 1994.
[23] СанПиН 2.2.4/2.1.8.055-96	Санитарные правила и нормы.
Электромагнитные излучения радиочастотного диапазона (ЭМИ РЧ)
[24]
[25]
[26]
[27]
[28]	Спецификация 1M8PHY организации Home Phoneline Networking Alliance
(Измененная редакция, Изм. № 2).
[29]	Система PLT; Сосуществование аппаратуры PLT 220 и 380 В на одном участке абонентского доступа, версия 1.1.1 (Powerline Telecommunication (PLT); Coexistence of Access and In-house Powerline Systems, v 1.1.1)
(Измененная редакция, Изм. № 3).
[30]	Система PLT; Эталонная архитектура; Фаза 1, версия 1.1.1;
Powerline Telecommunication (PLT) (Reference Network Architecture Model; PLT Phase 1, v 1.1.1)
(Измененная редакция, Изм. № 3).
[31] ETSI TR 101 856	Broadband Radio Access Networks (BRAN);
Functional Requirements for Fixed Wireless Access systems below 11 GHz: HIPERMAN
(Измененная редакция, Изм. № 6).
[32] IEEE Std 802.16a(tm)-2003	IEEE Standard for Local and metropolitan area
networks Part 16: Air Interface for Fixed Broadband Wireless Access Systems - Amendment 2: Medium Access Control Modifications and Additional Physical Layer Specifications for 2-11 GHz
(Измененная редакция, Изм. № 6).

СОДЕРЖАНИЕ
