ОТРАСЛЕВОЙ СТАНДАРТ
Дата
введения
1994.01.01.
1. Настоящий стандарт
распространяется на хомутовые блоки для подвесок вертикальных трубопроводов ТЭС,
АЭС с Дн 57 ÷ 630
мм.
2. Конструкция, основные
размеры, допускаемые нагрузки и материал
деталей должны соответствовать указанным на чертеже и в табл. 1 и 2.

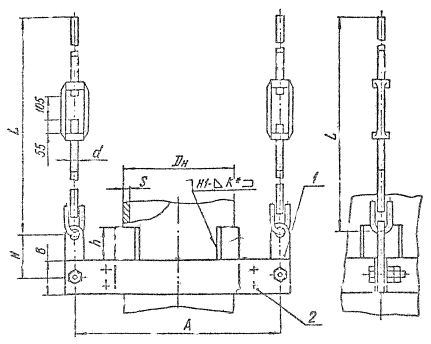

Исполнение 1

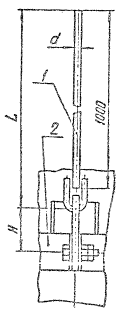

Исполнение 2
Таблица 1
Блоки
подвесок с муфтой
Размеры
в мм
Обозначение блоков для трубопроводов из стали
|
Допускаемая нагрузка на блок, кН (кгс)
|
Для трубопроводов
|
d
|
L
|
A
|
B
|
H
|
h
|
Масса, кг
|
|
Dн
|
S, не менее
|
|
углерод.
|
коррозион.
|
|
01
|
02
|
0,9 (90)
|
57
|
3
|
12
|
725
|
380
|
60
|
150
|
30
|
6,2
|
|
03
|
04
|
1,5 (150)
|
76
|
420
|
6,3
|
|
05
|
06
|
2,0 (200)
|
89
|
500
|
60
|
6,7
|
|
07
|
08
|
2,8 (300)
|
108
|
3,5
|
70
|
8,4
|
|
09
|
10
|
3,8 (390)
|
133
|
4
|
550
|
80
|
8,9
|
|
11
|
12
|
5,4 (550)
|
159
|
4,5
|
16
|
735
|
600
|
90
|
17,1
|
|
13
|
14
|
11,7 (1200)
|
219
|
6
|
660
|
100
|
100
|
23,2
|
|
15
|
16
|
18,1 (1850)
|
273
|
720
|
24,6
|
|
17
|
18
|
23,5 (2400)
|
325
|
760
|
120
|
33,3
|
|
19
|
20
|
28,4 (2900)
|
377
|
9
|
860
|
36,8
|
|
21
|
22
|
33,3 (3400)
|
426
|
7
|
20
|
750
|
960
|
150
|
180
|
52,4
|
|
23
|
24
|
46,1 (4700)
|
530
|
8
|
1030
|
56,4
|
|
25
|
26
|
630
|
1130
|
61,1
|
|
Продолжение табл. 1
Блоки
подвесок с гладкой тягой
Размеры
в мм
Обозначение блоков для трубопроводов
из стали
|
Допускаемая нагрузка на блок, кН (кгс)
|
Для трубопроводов
|
d
|
L
|
A
|
B
|
H
|
h
|
Масса, кг
|
|
Dн
|
S, не менее
|
|
углерод.
|
коррозион.
|
|
27
|
28
|
0,9 (90)
|
57
|
3
|
12
|
1025
|
380
|
60
|
150
|
30
|
4,2
|
|
29
|
30
|
1,5 (150)
|
76
|
420
|
4,3
|
|
31
|
32
|
2,0 (200)
|
89
|
500
|
60
|
4,7
|
|
33
|
34
|
2,8 (300)
|
108
|
3,5
|
70
|
6,4
|
|
35
|
36
|
3,8 (390)
|
133
|
4
|
550
|
80
|
6,9
|
|
37
|
38
|
5,4 (550)
|
159
|
4,5
|
16
|
1030
|
600
|
90
|
15,1
|
|
39
|
40
|
11,7 (1200)
|
219
|
6
|
660
|
100
|
100
|
21,2
|
|
41
|
42
|
18,1 (1850)
|
273
|
720
|
22,6
|
|
43
|
44
|
23,5 (2400)
|
325
|
760
|
120
|
31,3
|
|
45
|
46
|
28,4 (2900)
|
377
|
9
|
860
|
34,7
|
|
47
|
48
|
33,3 (3400)
|
426
|
7
|
20
|
1040
|
960
|
150
|
180
|
50,5
|
|
49
|
50
|
46,1 (4700)
|
530
|
8
|
1030
|
54,5
|
|
51
|
52
|
630
|
1130
|
59,1
|
|
Пример условного обозначения хомутового
блока подвески с муфтой трубопровода Дн 426 мм, из углеродистой стали:
Блок
подвески 426 У-21 ОСТ 34-10-728
То
же из коррозионностойкой стали:
Блок подвески 426 К-22 ОСТ 34-10-728
2.1.*
Величина катета шва К - по наименьшей толщине свариваемых деталей.
2.2.** Для трубопроводов из
коррозионностойкой стали применять хомуты из углеродистой стали с прокладкой и
упором из стали ???18Н10T
(ОСТ 34-10-735 и ОСТ 34-10-736).
2.3. Остальные технические требования по ТУ
34-42-10380 и по ОСТ 34-10-723.
Таблица 2
Обозначение блоков
|
Исполнение
|
Поз. 1
Блок подвески
2 шт.
|
Поз. 2
Хомут
1 шт.
|
Обозначение по
|
ОСТ 34-10-730
|
ОСТ 34-10-736
|
Углерод.
|
корроз.
|
01
|
1
|
01
|
01
|
|
02
|
|
02
|
03
|
03
|
|
04
|
|
04
|
05
|
05
|
|
06
|
|
06
|
07
|
07
|
|
08
|
|
08
|
09
|
09
|
|
10
|
|
10
|
11
|
03
|
11
|
|
12
|
|
12
|
13
|
13
|
|
14
|
|
14
|
15
|
15
|
|
16
|
|
16
|
17
|
17
|
|
18
|
|
18
|
19
|
19
|
|
20
|
|
20
|
21
|
05
|
21
|
|
22
|
|
22
|
23
|
23
|
|
24
|
|
24
|
25
|
25
|
|
26
|
|
26
|
27
|
2
|
02
|
01
|
|
28
|
|
02
|
29
|
03
|
|
30
|
|
04
|
31
|
05
|
|
32
|
|
06
|
33
|
07
|
|
34
|
|
08
|
35
|
09
|
|
36
|
|
10
|
37
|
04
|
11
|
|
38
|
|
12
|
39
|
13
|
|
40
|
|
14
|
41
|
15
|
|
42
|
|
16
|
43
|
17
|
|
44
|
|
18
|
45
|
19
|
|
46
|
|
20
|
47
|
06
|
21
|
|
48
|
|
22
|
49
|
23
|
|
50
|
|
24
|
51
|
25
|
|
52
|
|
26
|
ИНФОРМАЦИОННЫЕ ДАННЫЕ
УТВЕРЖДЕН ПРИКАЗОМ Министерства топлива и
энергетики Российской Федерации № 158 от 12 июля 1993 г.
ИСПОЛНИТЕЛИ
В.И. Есарев, В.В. Горбачев, О.В.
Стрельников (руководитель темы), Н.В. Паутов, И.П. Горяинова
ВЗАМЕН
ОСТ 34-42-728-85
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
