ОТРАСЛЕВОЙ СТАНДАРТ
|
Блок подвески хомутовый для горизонтальных трубопроводов Конструкция и размеры |
ОСТ |
Дата введения
1. Настоящий стандарт распространяется на хомутовые блоки для подвесок горизонтальных трубопроводов ТЭС и АЭС Дн 57 ÷ 530 мм.
2. Конструкция, основные размеры, допускаемые нагрузки и материал деталей должны соответствовать указанным на чертеже и в табл. 1 и 2.

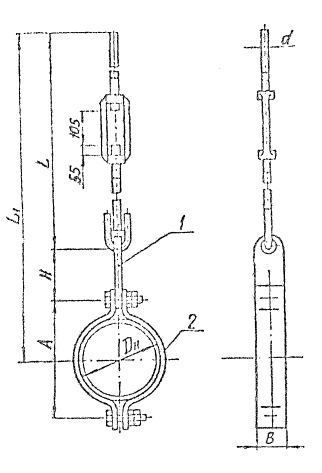

Исполнение 1

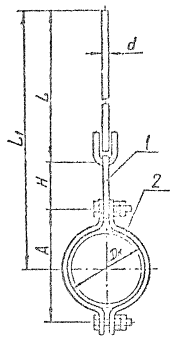

Исполнение 2
* Размеры для справок.
Блоки подвесок с муфтой
Размеры в мм
|
Обозначение блоков для трубопроводов из стали* |
Исполнение |
Допускаемая нагрузка на блок, кН (кгс) |
DН |
d |
L |
L1 |
А |
Н |
В |
Масса, кг |
|
|
углерод. |
корроз. |
||||||||||
|
01 |
02 |
1 |
0,9 (90) |
57 |
12 |
725 |
927 |
104 |
150 |
30 |
2 |
|
03 |
04 |
1,5 (150) |
76 |
937 |
124 |
||||||
|
05 |
06 |
2,0 (200) |
89 |
945 |
140 |
||||||
|
07 |
08 |
2,9 (300) |
108 |
955 |
160 |
40 |
3 |
||||
|
09 |
10 |
3,8 (390) |
133 |
965 |
180 |
||||||
|
11 |
12 |
5,4 (550) |
159 |
16 |
735 |
1005 |
240 |
180 |
60 |
6 |
|
|
13 |
14 |
11,7 (1200) |
219 |
1035 |
300 |
||||||
|
15 |
16 |
18,1 (1850) |
273 |
20 |
750 |
1110 |
360 |
90 |
11 |
||
|
17 |
18 |
23,5 (2400) |
325 |
1140 |
420 |
13 |
|||||
|
19 |
20 |
28,4 (2900) |
377 |
24 |
755 |
1175 |
480 |
100 |
21 |
||
|
21 |
22 |
33,3 (3400) |
426 |
1200 |
530 |
22 |
|||||
|
23 |
24 |
530 |
1255 |
640 |
25 |
||||||
Блоки подвесок с гладкой тягой
Продолжение табл. 1
Размеры в мм
|
Обозначение блоков для трубопроводов из стали* |
Исполнение |
Допускаемая нагрузка на блок, кН (кгс) |
DН |
d |
L |
L1 |
А |
Н |
В |
Масса, кг |
|
|
углерод. |
корроз. |
||||||||||
|
25 |
26 |
2 |
0,9 (90) |
57 |
12 |
1025 |
1227 |
104 |
150 |
30 |
2 |
|
27 |
28 |
1,5 (150) |
76 |
1237 |
124 |
||||||
|
29 |
30 |
2,0 (200) |
89 |
1245 |
140 |
||||||
|
31 |
32 |
2,9 (300) |
108 |
1255 |
160 |
40 |
|||||
|
33 |
34 |
3,8 (390) |
133 |
1265 |
180 |
||||||
|
35 |
36 |
5,4 (550) |
159 |
16 |
1030 |
1300 |
240 |
60 |
5 |
||
|
37 |
38 |
11,7 (1200) |
219 |
1330 |
300 |
6 |
|||||
|
39 |
40 |
18,1 (1850) |
273 |
20 |
1040 |
1400 |
360 |
180 |
90 |
11 |
|
|
41 |
42 |
23,5 (2400) |
325 |
1430 |
420 |
12 |
|||||
|
43 |
44 |
28,4 (2900) |
377 |
24 |
1045 |
1465 |
480 |
100 |
19 |
||
|
45 |
46 |
33,3 (3400) |
426 |
1490 |
530 |
20 |
|||||
|
47 |
48 |
530 |
1545 |
640 |
23 |
||||||
* Для трубопроводов из коррозионностойкой стали применять хомут из углеродистой стали с прокладкой из стали 08´18 Н10 Т (ОСТ 34-10-735).
Пример условного обозначения хомутового блока с муфтой для трубопровода Дн 426 мм из углеродистой стали:
Блок хомутовый 426 У-21 ОСТ 34-10-725
То же для трубопровода из коррозионностойкой стали:
Блок хомутовый 426 К-22 ОСТ 34-10-725
3. Остальные технические требования по ТУ 34-42-10380 и по ОСТ 34-10-723.
|
