ОТРАСЛЕВОЙ СТАНДАРТ
|
Блок подвески приварной для горизонтальных трубопроводов Конструкция и размеры |
ОСТ |
Дата введения
1. Настоящий стандарт распространяется на приварные блоки для подвесок горизонтальных трубопроводов ТЭС, АЭС и пылегазовоздухопроводов ТЭС Дн 57 ÷ 630 мм.

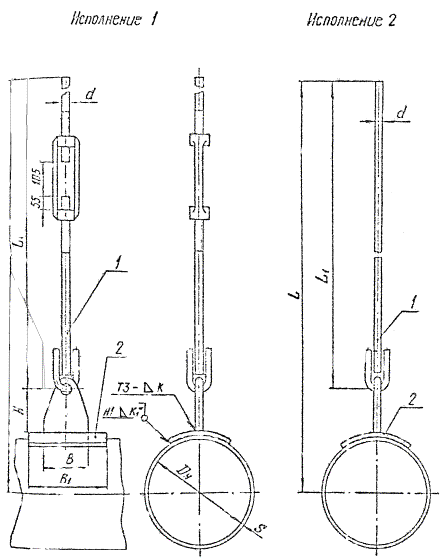

2. Конструкция, основные размеры, допускаемые нагрузки и материал деталей должны соответствовать указанным на чертеже и в табл. 1 и 2.
Пример условного обозначения приварного блока с муфтой для трубопровода Дн 426 мм из углеродистой стали:
Блок подвески 426 У-21 ОСТ 34-10-724-93
То же из коррозионно-стойкой стали:
Блок подвески 426 К-22 ОСТ 34-10-724-93
Блоки подвесок с муфтой
Размеры в мм
|
Исполнение |
Допускаемая нагрузка на блок, кН (кгс) |
Для трубопроводов |
d |
L |
L1 |
H |
B |
B1 |
К пред. откл. +2 |
Масса кг |
|
|||
|
Дн |
S, не менее |
|||||||||||||
|
углерод. |
корроз. |
|
||||||||||||
|
01 |
02 |
1 |
0,9 (90) |
57 |
3 |
12 |
915 |
725 |
155 |
100 |
150 |
4 |
3 |
|
|
03 |
04 |
1,5 (150) |
76 |
925 |
|
|||||||||
|
05 |
06 |
2,0 (200) |
89 |
930 |
|
|||||||||
|
07 |
08 |
2,9 (300) |
108 |
3,5 |
940 |
|
||||||||
|
09 |
10 |
3,8 (390) |
133 |
4 |
956 |
|
||||||||
|
11 |
12 |
5,4 (550) |
159 |
4,5 |
16 |
1000 |
735 |
175 |
150 |
200 |
6 |
5 |
|
|
|
13 |
14 |
11,7 (1200) |
219 |
6 |
1030 |
300 |
6 |
|
||||||
|
15 |
16 |
18,1 (1850) |
273 |
20 |
1065 |
750 |
170 |
8 |
9 |
|
||||
|
17 |
18 |
23,5 (2400) |
325 |
1095 |
|
|||||||||
|
19 |
20 |
28,4 (2900) |
377 |
9 |
24 |
1150 |
755 |
195 |
250 |
17 |
|
|||
|
21 |
22 |
33,3 (3400) |
426 |
7 |
30 |
1165 |
185 |
350 |
10 |
19 |
|
|||
|
23 |
24 |
478 |
1190 |
|
||||||||||
|
25 |
26 |
46,1 (4700) |
530 |
8 |
1213 |
21 |
|
|||||||
|
27 |
28 |
53,9 (5500) |
630 |
1265 |
400 |
25 |
|
|||||||
Блоки подвесок с гладкой тягой
Продолжение табл. 1
Размеры в мм
|
Обозначение блока подвески для трубопроводов из стали |
Исполнение |
Допускаемая нагрузка на блок, кН (кгс) |
Для трубопроводов |
d |
L |
L1 |
H |
B |
B1 |
К |
Масса кг |
|
||
|
Дн |
S, не менее |
|||||||||||||
|
углерод. |
корроз. |
|
||||||||||||
|
29 |
30 |
2 |
0,9 (90) |
57 |
3,5 |
12 |
1215 |
1025 |
155 |
100 |
150 |
4 |
2 |
|
|
31 |
32 |
1,5 (150) |
76 |
1225 |
|
|||||||||
|
33 |
34 |
2,0 (200) |
89 |
1230 |
|
|||||||||
|
35 |
36 |
2,9 (300) |
108 |
1240 |
|
|||||||||
|
37 |
38 |
3,8 (390) |
133 |
4,0 |
1250 |
|
||||||||
|
39 |
40 |
5,4 (550) |
159 |
4,5 |
16 |
1295 |
1030 |
175 |
150 |
200 |
6 |
5 |
|
|
|
41 |
42 |
11,7 (1200) |
219 |
6 |
1325 |
300 |
6 |
|
||||||
|
43 |
44 |
18,1 (1850) |
273 |
20 |
1355 |
1040 |
170 |
8 |
7 |
|
||||
|
45 |
46 |
23,5 (2400) |
325 |
1380 |
|
|||||||||
|
47 |
48 |
28,4 (2900) |
377 |
9 |
24 |
1440 |
1045 |
195 |
250 |
14 |
|
|||
|
49 |
50 |
33,3 (3400) |
426 |
7 |
30 |
1465 |
1055 |
185 |
350 |
10 |
17 |
|
||
|
51 |
52 |
478 |
1490 |
|
||||||||||
|
53 |
54 |
46,1 (4700) |
530 |
8 |
1515 |
18 |
|
|||||||
|
55 |
56 |
53,9 (5500) |
630 |
1565 |
400 |
23 |
|
|||||||
2.1. Величина катета шва К1 - по наименьшей толщине свариваемых деталей. Для трубопроводов наружным диаметром Дн £ 89 мм допускается применение блока без усиливающей накладки (поз. 2).
2.2. Остальные технические требования по ТУ 34-42-10380 и по ОСТ 34-10-723.
|
Исполнение |
Поз. 1 Блок подвески 1 шт. |
Поз. 2 Накладка 1 шт. |
||
|
Обозначение по |
||||
|
Углерод. |
Коррозион. |
|||
|
Блоки подвесок с муфтой |
||||
|
01 |
1 |
01 |
2-01 |
|
|
02 |
|
2-02 |
||
|
03 |
2-05 |
|
||
|
04 |
|
2-06 |
||
|
05 |
2-09 |
|
||
|
06 |
|
2-10 |
||
|
07 |
2-13 |
|
||
|
08 |
|
2-14 |
||
|
09 |
2-17 |
|
||
|
10 |
|
2-18 |
||
|
11 |
03 |
2-21 |
|
|
|
12 |
|
2-22 |
||
|
13 |
2-23 |
|
||
|
14 |
|
2-24 |
||
|
15 |
05 |
2-25 |
|
|
|
16 |
|
2-26 |
||
|
17 |
2-27 |
|
||
|
18 |
|
2-28 |
||
|
19 |
07 |
2-29 |
|
|
|
20 |
|
2-30 |
||
|
21 |
11 |
2-31 |
|
|
|
22 |
|
2-32 |
||
|
23 |
2-33 |
|
||
|
24 |
|
2-34 |
||
|
25 |
2-35 |
|
||
|
26 |
|
2-36 |
||
|
27 |
2-37 |
|
||
|
28 |
|
2-38 |
||
|
Блоки подвесок с гладкой тягой |
||||
|
29 |
2 |
02 |
2-01 |
|
|
30 |
|
2-02 |
||
|
31 |
2-05 |
|
||
|
32 |
|
2-06 |
||
|
33 |
2-09 |
|
||
|
34 |
|
2-10 |
||
|
35 |
2-13 |
|
||
|
36 |
|
2-14 |
||
|
37 |
2-17 |
|
||
|
38 |
|
2-18 |
||
|
39 |
04 |
2-21 |
|
|
|
40 |
|
2-22 |
||
|
41 |
2-23 |
|
||
|
42 |
|
2-24 |
||
|
43 |
06 |
2-25 |
|
|
|
44 |
|
2-26 |
||
|
45 |
2-27 |
|
||
|
46 |
|
2-28 |
||
|
47 |
08 |
2-29 |
|
|
|
48 |
|
2-30 |
||
|
49 |
12 |
2-31 |
|
|
|
50 |
|
2-32 |
||
|
51 |
2-33 |
|
||
|
52 |
|
2-34 |
||
|
53 |
2-35 |
|
||
|
54 |
|
2-36 |
||
|
55 |
2-37 |
|
||
|
56 |
|
2-38 |
||
ИНФОРМАЦИОННЫЕ ДАННЫЕ
УТВЕРЖДЕН ПРИКАЗОМ Министерства топлива и энергетики Российской Федерации № 158 от 12 июля 1993 г.
ИСПОЛНИТЕЛИ
В.И. Есарев, В.В. Горбачев, О.В. Стрельников (руководитель темы), Н.В. Паутов, И.П. Горяинова
ВЗАМЕН ОСТ 34-42-724-85
