МИНИСТЕРСТВО СТРОИТЕЛЬСТВА ПРЕДПРИЯТИЙ
НЕФТЯНОЙ И ГАЗОВОЙ ПРОМЫШЛЕННОСТИ

Всесоюзный научно-исследовательский институт
по строительству магистральных трубопроводов
«вниист»

ИНСТРУКЦИЯ
ПО ПРОЕКТИРОВАНИЮ УНИФИЦИРОВАННЫХ
УГЛОВ ПОВОРОТА И РАЗБИВКЕ КРИВЫХ
ИЗ ГНУТЫХ ОТВОДОВ

       ВСН 156-83

Миннефтегазстрой

«Инструкция по проектированию унифицированных углов поворота и разбивке кривых из гнутых отводов» содержит единые методы и порядок проектирования унифицированных углов поворота магистральных трубопроводов диаметром 219-1420 мм.

Состав кривых вставок принят из гнутых отводов, изготавливаемых по ГОСТ 24950-81.

С введением в действие настоящей Инструкции утрачивают силу приложения к Нормалям НВ 10-65 - НВ 13-65, «Техническим условиям на отводы гнутые и кривые поворота для линейной части магистральных трубопроводов диаметром 1220 и 1420 мм» (ТУ 10244-75).

Инструкция разработана: канд. эконом. наук С.И. Бакшеевой, инж. Н.В. Попрыкиной (ВНИИСТ) и инженерами А.Л. Шнееровым, Л.Н. Суворовым, Э.В. Тютюнниковой (Гипроспецгаз Мингазпрома).

Министерство строительства предприятий нефтяной и газовой промышленности

Ведомственные строительные нормы

ВСН 156-83 Миннефтегазстрой

Инструкция по проектированию унифицированных углов поворота и разбивке кривых из гнутых отводов

Взамен НВ 10-65 - НВ 13-65;

ТУ 102-64-75

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящей Инструкцией устанавливаются основные требования к проектированию унифицированных углов поворота линейной части стальных магистральных трубопроводов диаметром 219 - 1420 мм и разбивке кривых поворота, выполняемых из гнутых отводов, с расчетными унифицированными радиусами гибки, соответствующими СНиП III-42-80 и ГОСТ 24950-81.

1.2. Для соответствия унифицированным размерам гнутых отводов и кривых вставок, выполняемых по ГОСТ 24950-81, проектируемые утлы поворота, на которых монтируются кривые вставки, должны быть кратны 3°. В стесненных условиях разрешается проектирование углов поворота кратных 1°.

Применение гнутых отводов на углах поворота менее 3° не рекомендуется; как правило, в этих случаях следует применять упругий изгиб трубопровода. Гнутые отводы с углами гибки 1 и 2° допускаются как исключение на углах до 5° включительно.

1.3. Разбивку кривых поворота, монтируемых из гнутых отводов, необходимо выполнять по таблицам настоящей Инструкции.

Разбивка кривых поворота трубопроводов по другим таблицам не допускается.

1.4. В Инструкции приведены также таблицы для разбивки кривых поворота трубопроводов диаметром 1020 - 1420 мм из 3-градусных или 6-градусных отводов, в том числе с прямыми вставками между ними.

Внесена лабораторией технико-экономических исследований ВНИИСТа и Гипроспецгазом Мингазпрома

Утверждена Министерством строительства предприятий нефтяной и газовой промышленности

Срок введения в действие



с 1 июля 1983 г.

10 марта 1983 г.



1.5. При расчете разбивочных точек кривых поворота учтены требования ГОСТ 24950-31 по монтажу кривых вставок, согласно которым отводы с большими углами гибки должны быть смонтированы в начале кривой вставки по ходу продукта по трубопроводу, и каждый последующий гнутый отвод стыкуется с предыдущим маркированным прямым концом, со стороны которого была начата гибка отвода.

2. ПРОЕКТИРОВАНИЕ УНИФИЦИРОВАННЫХ УГЛОВ ПОВОРОТА

2.1. При разбивке трассы трубопровода следует проектировать унифицированные углы поворота.

Индивидуальные углы поворота трубопровода при проектировании могут быть заменены ближайшими унифицированными путем перемещения вершины угла вперед или назад по первому лучу (или его продолжению) двумя способами.

2.2. Первый способ проектирования. Применяется при изменении величины следующего угла поворота по ходу продукта по трубопроводу.

При перемещении вершины индивидуального угла поворота по 1-му лучу вперед получают унифицированный угол больше индивидуального, а при перемещении назад - меньше индивидуального.

На рис. 1 и 2 приведены основные разбивочные точки индивидуального и унифицированного углов:

А - вершина индивидуального угла b;

О - вершина унифицированного угла α;

С - вершина следующего по трассе угла и угла γ;

g - дополнительный расчетный угол между 2-ми лучами индивидуального и унифицированного углов:

при перемещении вершины индивидуального угла вперед

g = a - b;

при перемещении вершины индивидуального угла назад

g = b - a;

АО - расстояние между вершинами индивидуального и унифицированного углов;

АС - расстояние между вершинами индивидуального и следующего по трассе угла;

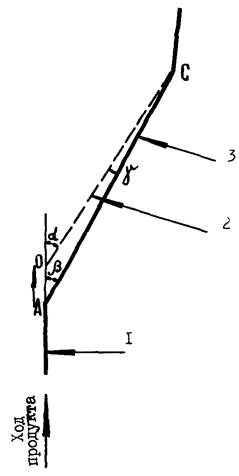

Рис. 1. Перемещение вершины
индивидуального угла вперед (первый способ):

1 - 1-й луч индивидуального и унифицированного углов;

2 - 2-й луч унифицированного угла;

3 - 2-й луч индивидуального угла

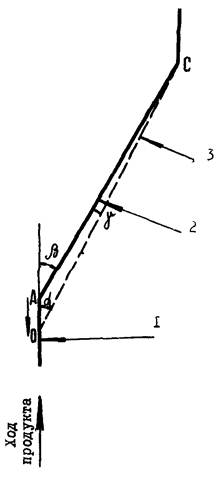

Рис. 2. Перемещение вершины индивидуального угла назад (первый способ):

1 - 1-й луч индивидуального и унифицированного углов;

2 - 2-й луч индивидуального угла;

3 - 2-й луч унифицированного угла

ОС - расстояние между вершинами унифицированного и следующего по трассе угла.

Расстояния АО и ОС определяют по формулам:

;                                                            (1)

                                                           (2)

Значения  и  приведены в табл. 1 приложения.

2.3. Второй способ проектирования. Если по условиям трассы нельзя изменить величину следующего угла поворота или направление 2-го индивидуального угла, то при достаточной длине АВ вместо индивидуального проектируются два угла: один α - ближайший унифицированный, второй g’ - малый дополнительный расчетный, образуемый пересечением 2-го луча АВ индивидуального угла поворота со 2-м лучом ОВ унифицированного угла. На дополнительном угле g’ проектируется упругий изгиб трубопровода.

На рис. 3 и 4 приведены основные разбивочные точки двух индивидуальных и унифицированного углов:

А - вершина индивидуального угла b;

О - вершина унифицированного угла α;

В - вершина расчетного угла g’ на 2-м луче индивидуального угла;

g’ - малый дополнительный угол между 2-ми лучами индивидуального и расчетного углов;

при перемещении вершины индивидуального угла вперед

g’ = α - b;

при перемещении вершины индивидуального угла назад

g’ = b - α;

АО - расстояние между вершинами индивидуального и унифицированного углов;

ОК1 и ОК2 - первая и вторая касательные кривой поворота (в таблицах обозначены Т1 и Т2);

l - расстояние между кривыми поворота унифицированного и дополнительного расчетного углов;

Ту - касательная кривой поворота упругого изгиба дополнительного расчетного угла;

ОВ - расстояние между вершинами унифицированного и дополнительного расчетного углов;

АВ - расстояние между вершинами индивидуального и дополнительного расчетного углов.

Расстояния АО и АВ определяют по формулам:

;                                                       (3)

;                                                        (4)

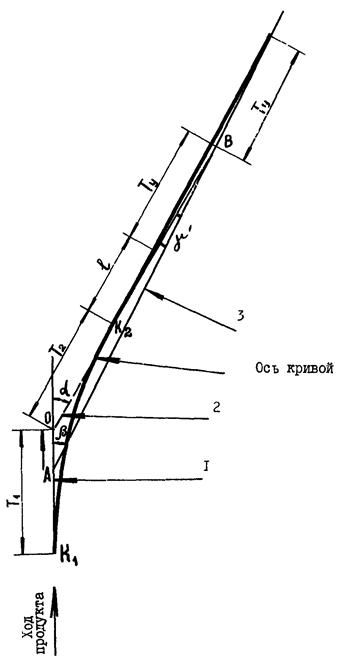

Рис. 3. Перемещение вершины индивидуального угла вперед (второй способ):

1 - 1-й луч индивидуального и унифицированного углов; 2 - 2-й луч унифицированного угла; 3 - 2-й луч индивидуального угла

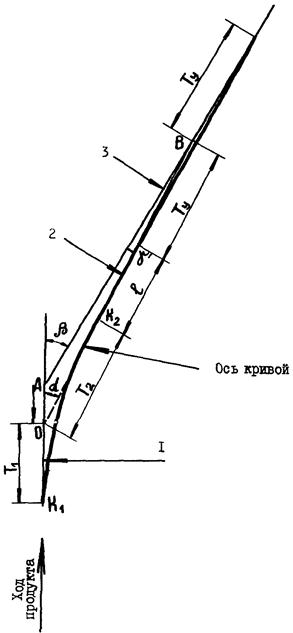

Рис. 4. Перемещение вершины индивидуального угла назад (второй способ):

1 - 1-й луч индивидуального и унифицированного углов; 2 - 2-й луч унифицированного угла; 3 - 2-й луч индивидуального угла

где OВ = Т2 + l + ТУ;

;

R - радиус упругого изгиба.

Значения ;  и  приведены в табл. 1 приложения.

Рекомендуется принимать длину l равной или кратной длине одной трубы, где l = 9,8 м для трубопроводов диаметром 219 - 426 мм; l = 11,6 м - для трубопроводов диаметром 530 - 1420 мм.

2.4. Унификация углов поворота, совмещенных в вертикальной и горизонтальной плоскостях, выполняется исходя из суммарной величины этих углов. При унификации изменяется положение вершины одного из смежных углов поворота.

2.5. Основные параметры угла поворота, на котором монтируется кривая вставка, обозначаются в рабочих чертежах и другой проектной документации следующим образом (рис. 5, числовые значения условные).

ПК 21 + 20,59

ПТ - 12

Рис. 5. Основные параметры угла поворота:

36° - унифицированный угол поворота; ПК 21 + 20,59 - пикет; ПТ-12 - кривая вставка из отводов (по табл. 12)

2.6. Состав гнутых отводов для угла поворота принимается по ГОСТ 24950-81 или по таблицам, приведенным в приложении настоящей Инструкции, с указанием номера каждой таблицы. Вид кривой вставки определяется проектом. Например, состав отводов для вставки вида «Б» на унифицированном угле поворота 36° трубопровода диаметров 1420 мм принимается по табл. 12 и содержит четыре отвода по 9° (9° ´ 4).

2.7. На рабочих чертежах указывают номер разбивочной трубки для индивидуального угла поворота и делаю выноску с указанием расстояния до ближайшего унифицированного значения угла поворота, величины этого унифицированного угла поворота и радиуса гибки отводов. Кроме того, составляется ведомость углов поворота и гнутых отводов для каждого участка трассы и перехода трубопровода через различные препятствия.

Форма ведомости углов поворота трубопровода и гнутых отводов

№ трубки

Величина унифицированного угла поворота, градусы

Расстояние от индивидуального угла до унифицированного, м

Радиус гибки отводов, м

№ таблицы

Состав кривой вставки по таблице

3. ТАБЛИЦЫ ДЛЯ РАЗБИВКИ КРИВЫХ НА УГЛАХ ПОВОРОТА ТРУБОПРОВОДА

3.1. Для соответствия конфигурации траншей, отрываемых на поворотах трубопроводов, геометрическим размерам кривых вставок из гнутых отводов кривые поворота следует разбивать по основным разбивочным точкам, приведенным в табл. 2 - 34.

В таблицах для каждого унифицированного угла представлен состав кривых вставок из гнутых отводов.

3.2. В табл. 2 - 20 даны: первая и вторая касательные (по ходу продукта по трубопроводу), отрезок биссектрисы угла поворота до пересечения с кривой, длины абсцисс и ординат разбивочных точек.

На рис. 6 даны основные элементы кривой поворота:

О - вершина унифицированного угла l (начало ординат);

ОК1 и ОК2 - первая и вторая касательные кривой поворота, м;

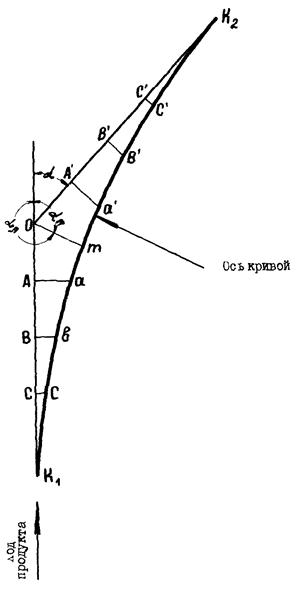

Рис. 6. Основные элементы кривой поворота

Om - отрезок биссектрисы угла K1OK2 до пересечения с осью кривой поворота, м;

αП - правый угол отсчета по алидадному кругу для выноса биссектрисы при разбивке горизонтальной кривой (по ходу продукта);

αЛ - левый угол отсчета по алидадному кругу для выноса биссектрисы при разбивке горизонтальной кривой;

 абсциссы разбивочных точек, м

 ординаты разбивочных точек, м

К1, К2, a, b, c, ... a’, b’, c’ ... - разбивочные точки кривой.

Закрепление разбивочных точек горизонтальной кривой поворота на местности производится в такой последовательности:

точка биссектрисы на оси кривой m;

точка начала К1 и окончания кривой K2;

точки окончания ординат (а, в, ... а’, в’, ... и т.д.), восстанавливаемых перпендикулярно в соответствующих точках абсцисс (А, В, ... А’; В’ ... и т.д.).

3.3. На каждом унифицированном вертикальном угле поворота положение оси трубопровода определяется координатами, значения которых принимаются в соответствии с табл. 2 - 34.

3.4. Для правильной укладки смонтированной кривой поворота в траншею на горизонтальном угле поворота необходимо на расстоянии 8 м от оси кривой ставить контрольные выноски начала и конца кривой и точку пересечения биссектрисы угла с кривой.

3.5. Ширина траншеи на горизонтальных углах поворота должна быть в 2 раза больше, чем на прямолинейных участках трассы. Уширение траншеи производится в обе стороны от оси кривой.

3.6. Табл. 2 - 13 предназначены для разбивки кривых поворота, выполняемые по составу отводов на углах кратных b’ (ГОСТ 24950-81).

Если проектный угол поворота кратен 1° (но не кратен 3°), то кривая вставка в этом случае не должна включать отводы менее 3°. Например, для трубопровода диаметром 1020 м состав вставки вида «А»:

29° = 9° ´ 2 + 8° + 3°;

30° = 9° ´ 3 + 3°;

31° = 9° ´ 3 + 4°.

При этом общее число гнутых отводов во вставке может быть на один отвод больше (или меньше), чем во вставке ближайшего угла кратного 3°, например, для трубопровода диаметром 1120 мм состав вставки вида «В»:

44° = 15° ´ 2 + 14°;

45° = 15° ´ 3;

46° = 15° ´ 2 + 13° + 3°.

3.7. Если для трубопроводов диаметром 1020, 1220 и 1420 мм по условиям напряженно-деформированного состояния необходимо выполнить поворот по большему радиусу, то кривые вставки монтируются из 3-градусных или 6-градусных гнутых отводов, а также из этих же отводов с прямыми вставками между ними, равными длине трубы. Основные элементы этих кривых поворота для углов кратных 3° приведены в табл. 14 - 20.

Кривые вставки на углах поворота кратных 1° должны монтироваться в соответствии с п. 3.6, т.е. в состав кривой вставки не должны включаться отводы менее 3°. Например, для вставок из 3-градусных отводов и углов кратных 1°, состав вставки будет:

17° = 4° + 3° ´ 3 + 4°;

18° = 3° ´ 6;

19° = 4° + 3° ´ 5.

Для вставок из 6-градусных отводов:

17° = 6° ´ 2 + 5°;

18° = 6° ´ 3;

19° = 6° ´ 2 + 4° + 3°;

20° = 6° ´ 2 + 5° + 3°;

21° = 6° ´ 3 + 3°.

3.8. Разбивка кривой поворота на угле кратном 1° (но не кратном 3°), выполняется по основным элементам кривой для ближайшего угла кратного 3° с соответствующими поправками (домерами «+» или уменьшениями «-») по длине касательных, отрезку биссектрисы и длин ординат разбивочных точек кривой. Поправки приведены в табл. 21 - 26.

3.9. Разбивка горизонтальных кривых поворота с применением только 3- или 6-градусных гнутых отводов для трубопроводов диаметром 1020, 1220 и 1420 мм, а также из этих же отводов о прямыми вставками между ними, равными длине трубы, может выполняться способом хорд по табл. 27 - 34.

3.10. Разбивку горизонтальной кривой способом хорд производят от начала до середины кривой, а затем то же - от конца кривой.

На рис. 7 приведены основные и вспомогательные разбивочные точки кривой поворота:

О - вершина унифицированного угла α;

ОК1 и ОК2 - первая и вторая касательные кривой поворота, м;

К1 и К2 - начало и конец кривой (место установки теодолита);

 - разбивочные углы кривой, градусы и минуты;

 - вспомогательные разбивочные точки кривой;

К11, К21’ - первые хорды кривой, м;

 - отрезки хорд кривой (в табл. 27 - 34 обозначены Dl), м;

 - разбивочные точки кривой.

Обязательное условие разбивки кривой:

K11 = K11 ´ B;

1b2 = 1b2 ´ b

K11’ = K11’ ´ B;

1’b2’ = 1’b2’ ´ b

Для разбивки кривой способом хорд над точкой К1 устанавливают теодолит и откладывают первый разбивочный угол b1 между направлением трассы К10 и хордой К11. Далее отмеряют длину хорды от точки К1 и закрепляют на местности первую разбивочную точку 1 кривой. Затем откладывают угол между К10 и хордой К12 (второй разбивочный угол b2).

Для выноса второй разбивочной точки кривой следует от точки 1 перейти на 2-й луч угла b2 и закрепить на нем вспомогательную точку 1B; отрезок K11B равен отрезку K11. От вспомогательной точки 1B откладывают длину отрезка второй хорды по направлению 2-го луча разбивочного угла b2 и закрепляют на местности окончание второй хорды в точке 2.

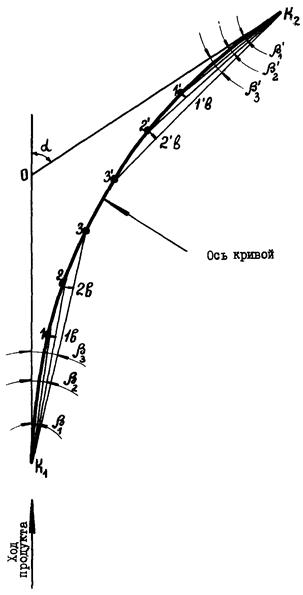

Рис. 7. Основные элементы кривой поворота, разбиваемой способом хорд

Затем таким же образом определяют положение последующих вспомогательных и разбивочных точек до середины кривой. Положение разбивочных точек 1’, 2’, 3’ и т.д. определяют аналогично разбивке по 1-му лучу угла поворота, принимая за начало разбивки точку К2 (конец кривой поворота).

3.11. Длины первой и второй касательных от вершины угла до конца вставки приняты с учетом длины крайних прямых концов кривых вставок.

Допуск на линейные размеры, приведенные в табл. 2 - 34, составляет ±10 см.

ПРИЛОЖЕНИЕ

Таблица 1

Тригонометрические функции для определения вершин унифицированных углов поворота трубопровода

Первый способ проектирования

Второй способ проектирования

b°

a°

g°

sin b : sin l

sin g : sin l

tg (g’ : l)

Sin g’ : sin b

Sin a : sin b

1

2

3

4

5

6

7

8

1

3

2

0,3335

0,6668

0,0175

1,9997

2,9988

2

3

1

0,6668

0,3335

0,0087

0,5001

1,4996

4

3

1

1,3329

0,3335

0,0087

0,2502

0,7503

6

2

0,6673

0,3339

0,0175

0,5003

1,4985

5

3

2

1,6653

0,6668

0,0175

0,4004

0,6005

6

1

0,8338

0,1670

0,0087

0,2002

1,1993

7

6

1

1,1659

0,1670

0,0087

0,1432

0,8577

9

2

0,7790

0,2231

0,0175

0,2864

1,2836

8

6

2

1,3314

0,3339

0,0175

0,2508

0,7511

9

1

0,8897

0,1116

0,0087

0,1254

1,1240

10

9

1

1,1100

0,1116

0,0087

0,1005

0,9009

12

2

0,8352

0,1679

0,0175

0,2010

1,1973

11

9

2

1,2197

0,2231

0,0175

0,1829

0,8198

12

1

0,9177

0,0839

0,0087

0,0915

1,0896

13

12

1

1,0820

0,0839

0,0087

0,0776

0,9243

15

2

0,8691

0,1348

0,0175

0,1551

1,1506

14

12

2

1,1636

0,1679

0,0175

0,1443

0,8594

15

1

0,9347

0,0674

0,0087

0,0721

1,0698

16

15

1

1,0650

0,0674

0,0087

0,0633

0,9390

18

2

0,8920

0,1129

0,0175

0,1266

1,1211

17

15

2

1,1296

0,1348

0,0175

0,1194

0,8852

18

1

0,9461

0,0565

0,0087

0,0597

1,0569

19

18

1

1,0536

0,0565

0,0087

0,0536

0,9492

21

2

0,9085

0,0974

0,0175

0,1072

1,1007

20

18

2

1,1068

0,1129

0,0175

0,1020

0,9035

21

1

0,9544

0,0487

0,0087

0,0510

1,0478

22

21

1

1,0453

0,0487

0,0087

0,0466

0,9567

24

2

0,9210

0,0858

0,0175

0,0932

1,0858

23

21

2

1,0903

0,0974

0,0175

0,0893

0,9172

24

1

0,9606

0,0429

0,0087

0,0447

1,0410

25

24

1

1,0390

0,0429

0,0087

0,0413

0,9624

27

2

0,9309

0,0769

0,0175

0,0826

1,0742

26

24

2

1,0778

0,0858

0,0175

0,0796

0,9278

27

1

0,9656

0,0384

0,0087

0,0398

1,0356

28

27

1

1,0341

0,0384

0,0087

0,0372

0,9670

30

2

0,9389

0,0698

0,0175

0,0743

1,0650

29

27

2

1,0679

0,0769

0,0175

0,0720

0,9364

30

1

0,9696

0,0349

0,0087

0,0360

1,0313

31

30

1

1,0301

0,0349

0,0087

0,0339

0,9708

33

2

0,9457

0,0641

0,0175

0,0678

1,0575

32

30

2

1,0598

0,0698

0,0175

0,0659

0,9435

33

1

0,9730

0,0320

0,0087

0,0329

1,0278

34

33

1

1,0267

0,0320

0,0087

0,0312

0,9740

36

2

0,9514

0,0594

0,0175

0,0624

1,0511

35

33

2

1,0531

0,0641

0,0175

0,0608

0,9495

36

1

0,9758

0,0297

0,0087

0,0304

1,0248

37

36

1

1,0239

0,0297

0,0087

0,0290

0,9767

39

2

0,9563

0,0555

0,0175

0,0580

1,0457

38

36

2

1,0474

0,0594

0,0175

0,0567

0,9547

39

1

0,9783

0,0277

0,0087

0,0283

1,0222

40

39

1

1,0214

0,0277

0,0087

0,0272

0,9790

42

2

0,9606

0,0522

0,0175

0,0543

1,0410

41

39

2

1,0425

0,0555

0,0175

0,0532

0,9592

42

1

0,9805

0,0261

0,0087

0,0266

1,0199

43

42

1

1,0192

0,0261

0,0087

0,0256

0,9811

45

2

0,9645

0,0494

0,0175

0,0512

1,0368

44

42

2

1,0381

0,0522

0,0175

0,0502

0,9633

45

1

0,9824

0,0247

0,0087

0,0251

1,0179

46

45

1

1,0173

0,0247

0,0087

0,0243

0,9830

48

2

0,9680

0,0470

0,0175

0,0485

1,0331

47

45

2

1,0343

0,0494

0,0175

0,0477

0,9668

48

1

0,9841

0,0235

0,0087

0,0239

1,0161

49

48

1

1,0156

0,0235

0,0087

0,0231

0,9847

51

2

0,9711

0,0449

0,0176

0,0462

1,0297

50

48

2

1,0308

0,0470

0,0176

0,0456

0,9701

51

1

0,9857

0,0225

0,0087

0,0228

1,0145

52

51

1

1,0140

0,0225

0,0087

0,0221

0,9862

54

2

0,9740

0,0431

0,0175

0,0443

1,0267

53

51

2

1,0277

0,0449

0,0175

0,0437

0,9731

54

1

0,9872

0,0216

0,0087

0,0219

1,0130

55

54

1

1,0125

0,0216

0,0087

0,0213

0,9876

57

2

0,9767

0,0416

0,0175

0,0426

1,0238

56

54

2

1,0247

0,0431

0,0175

0,0421

0,9759

57

1

0,9885

0,0208

0,0087

0,0211

1,0116

58

57

1

1,0112

0,0208

0,0087

0,0206

0,9889

60

2

0,9792

0,0403

0,0175

0,0412

1,0212

59

57

2

1,0221

0,0416

0,0175

0,0407

0,9784

60

1

0,9898

0,0202

0,0087

0,0204

1,0103

61

60

1

1,0099

0,0202

0,0087

0,0200

0,9902

63

2

0,9816

0,0392

0,0175

0,0399

1,0187

62

60

2

1,0195

0,0403

0,0175

0,0395

0,9808

63

1

0,9910

0,0196

0,0087

0,0198

1,0091

64

63

1

1,0087

0,0196

0,0087

0,0194

0,9913

66

2

0,9839

0,0382

0,0175

0,0388

1,0164

65

63

2

1,0172

0,0392

0,0175

0,0385

0,9831

66

1

0,9921

0,0191

0,0087

0,0193

1,0080

67

66

1

1,0076

0,0191

0,0087

0,0190

0,9924

69

2

0,9860

0,0374

0,0175

0,0379

1,0142

68

66

2

1,0149

0,0382

0,0175

0,0376

0,9853

69

1

0,9931

0,0187

0,0087

0,0188

1,0069

70

69

1

1,0065

0,0187

0,0087

0,0186

0,9935

72

2

0,9881

0,0367

0,0175

0,0371

1,0121

71

69

2

1,0128

0,0374

0,0175

0,0369

0,9874

72

1

0,9942

0,0184

0,0087

0,0185

1,0059

73

72

1

1,0055

0,0184

0,0087

0,0182

0,9945

75

2

0,9900

0,0361

0,0175

0,0365

1,0101

74

72

2

1,0107

0,0367

0,0175

0,0363

0,9894

75

1

0,9952

0,0181

0,0087

0,0182

1,0049

76

75

1

1,0045

0,0181

0,0087

0,0180

0,9955

78

2

0,9920

0,0357

0,0175

0,0360

1,0081

77

75

2

1,0087

0,0361

0,0175

0,0358

0,9913

78

1

0,9961

0,0178

0,0087

0,0179

1,0039

79

78

1

1,0036

0,0178

0,0087

0,0178

0,9965

81

2

0,9939

0,0353

0,0175

0,0356

1,0062

80

78

2

1,0068

0,0357

0,0175

0,0354

0,9932

81

1

0,9971

0,0177

0,0087

0,0177

1,0029

82

81

1

1,0026

0,0177

0,0087

0,0176

0,9974

84

2

0,9957

0,0351

0,0175

0,0352

1,0043

83

81

2

1,0049

0,0353

0,0175

0,0352

0,9951

84

1

0,9980

0,0175

0,0087

0,0176

1,0020

85

84

1

1,0017

0,0175

0,0087

0,0175

0,9983

87

2

0,9976

0,0349

0,0175

0,0360

1,0024

86

84

2

1,0031

0,0351

0,0175

0,0350

0,9970

87

1

0,9989

0,0175

0,0087

0,0175

1,0011

88

87

1

1,0008

0,0175

0,0087

0,0175

0,9992

90

2

0,9994

0,0349

0,0175

0,0349

1,0006

89

87

2

1,0012

0,0349

0,0175

0,0349

0,9988

90

1

0,9998

0,0175

0,0087

0,0175

1,0002

Таблица 2

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 219 - 377 мм. Радиус изгиба отводов 15 м, отводы типа 1 для вставки вида А

Угол поворота

Состав вставки

1° ´ 1

´ 1

´ 1

´ 1

´ 1

Угол поворота алидады:

вправо

90°30’

91°

91°30’

93°

94°30’

влево

269°30’

269°

268°30’

267°

265°30’

Длина касательных, м:

Т1

1,2

1,4

1,5

1,9

2,3

Т2

8,6

8,4

8,3

7,9

7,5

Продолжение таблицы 2

Угол поворота

12°

15°

18°

21°

24°

Состав вставки

12° ´ 1

15° ´ 1

18° ´ 1

21° ´ 1

24° ´ 1

Угол поворота алидады:

вправо

96°

97°30’

99°

100°30’

102°

влево

264°

262°30’

261°

259°30’

258°

Длина касательных, м:

Т1

2,7

3,1

3,5

3,9

4,3

Т2

7,1

6,7

6,3

5,9

5,4

Длина отрезка биссектрисы, м

0,1

0,1

0,2

0,3

0,3

Продолжение таблицы 2

Угол поворота

27°

30°

33°

36°

39°

Состав вставки

27° ´ 1

27° ´ 1 + 3° ´ 1

27° ´ 1 + 6° ´ 1

27° ´ 1 + 9° ´ 1

27° ´ 1 + 12° ´ 1

Угол поворота алидады:

вправо

103°30’

105°

106°30’

108°

109°30’

влево

256°30’

255°

253°30’

252°

250°30’

Длина касательных, м:

Т1

4,7

5,4

6,0

6,7

7,3

Т2

5,1

14,3

13,7

13,2

12,7

Длина отрезка биссектрисы, м

0,4

0,6

0,8

1,0

1,2

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

-

-

-

0,1

-

0,2

0,1

0,3

0,2

0,3

Продолжение таблицы 2

Угол поворота

42°

45°

48°

51°

54°

Состав вставки

27° ´ 1 + 15° ´ 1

27° ´ 1 + 18° ´ 1

27° ´ 1 + 21° ´ 1

27° ´ 1 + 24° ´ 1

27° ´ 2

Угол поворота алидады:

вправо

111°

112°30’

114°

115°30’

117°

влево

249°

247°30’

246°

244°30’

243°

Длина касательных, м:

Т1

7,9

8,4

9,0

9,6

10,2

Т2

12,2

11,7

11,4

11,1

10,6

Длина отрезка биссектрисы, м

1,5

1,7

2,0

2,2

2,5

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

0,3

0,4

0,4

0,5

0,5

0,4

0,7

0,7

0,9

0,9

Продолжение таблицы 2

Угол поворота

57°

60°

63°

66°

69°

Состав вставки

27° ´ 2 + 3° ´ 1

27° ´ 2 + 6° ´ 1

27° ´ 2 + 9° ´ 1

27° ´ 2 + 12° ´ 1

27° ´ 2 + 15° ´ 1

Угол поворота алидады:

вправо

118°30’

120°

121°30’

123°

124°30’

влево

241°30’

240°

238°30’

237°

235°30’

Длина касательных, м:

Т1

11,0

11,7

13,5

13,2

14,0

Т2

20,0

19,6

19,2

18,8

18,5

Длина отрезка биссектрисы, м

2,8

3,2

3,5

3,9

4,3

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

1,2

1,2

1,5

1,5

1,9

1,8

2,3

2,2

2,7

2,6

8

0,1

0,2

0,2

0,4

0,4

0,6

0,6

0,8

0,8

1,0

12

-

-

-

-

-

-

-

0,1

-

0,1

Продолжение таблицы 2

Угол поворота

72°

75°

78°

81°

84°

Состав вставки

27° ´ 2 + 18° ´ 1

27° ´ 2 + 21° ´ 1

27° ´ 2 + 24° ´ 1

27° ´ 3

27° ´ 3 + 3° ´ 1

Угол поворота алидады:

вправо

126°

127°30’

129°

130°30’

132°

влево

234°

232°30’

231°

229°30’

228°

Длина касательных, м:

Т1

14,8

15,6

16,4

17,2

18,2

Т2

18,2

18,0

17,8

17,6

27,3

Длина отрезка биссектрисы, м

4,8

5,2

5,7

6,3

6,9

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

3,1

3,0

3,6

3,6

4,2

4,2

-

-

-

-

8

1,1

1,3

1,5

1,6

1,9

1,9

2,3

2,3

2,8

2,9

12

0,1

0,2

0,2

0,3

0,4

0,4

0,6

0,6

0,9

0,9

16

-

-

-

-

-

-

-

-

-

0,2

Продолжение таблицы 2

Угол поворота

87°

90°

Угол поворота

87°

90°

Состав вставки

27° ´ 3 + 6° ´ 1

27° ´ 3 + 9° ´ 1

Длина ординат по тангенсам Т1 и Т2, м

Угол поворота алидады:

Длина абсцисс, м

Т1

Т2

Т1

Т2

4

3,4

3,6

4,1

4,3

вправо

133°30’

135°

12

1,3

1,3

1,9

1,8

влево

266°30’

225°

16

0,2

0,3

0,4

-

Длина касательных, м:

Т1

19,3

20,4

Т2

27,2

27,2

Длина отрезка биссектрисы, м

7,7

8,4

Таблица 3

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 426 мм. Радиус изгиба отводов 20 м, отводы типа 1 для вставки вида А

Угол поворота

Состав вставки

1° ´ 1

´ 1

´ 1

´ 1

´ 1

Угол поворота алидады:











вправо

90°30’

91°

91°30’

93°

94°30’

влево

269°30’

269°

268°30’

267°

265°30’

Длина касательных, м:











Т1

1,3

1,4

1,6

2,1

2,7

Т2

8,5

8,3

8,2

7,6

7,1

Длина отрезка биссектрисы, м

-

-

-

-

0,1

Продолжение таблицы 3

Угол поворота

12°

16°

18°

21°

24°

Состав вставки

12° ´ 1

16° ´ 1

18° ´ 1

21° ´ 1

21° ´ 1 + 3° ´ 1

Угол поворота алидады:











вправо

96°

97°30’

99°

100°30’

102°

влево

264°

262°30’

261°

259°30’

258°

Длина касательных, м:











Т1

3,2

3,7

4,3

4,8

5,7

Т2

6,6

6,1

5,6

5,1

14,1

Длина отрезка биссектрисы, м

0,1

0,2

0,2

0,3

0,5

Продолжение таблицы 3

Угол поворота

27°

30°

33°

36°

39°

Состав вставки

27° ´ 1

27° ´ 1 + 3° ´ 1

27° ´ 1 + 6° ´ 1

27° ´ 1 + 9° ´ 1

27° ´ 1 + 12° ´ 1

Угол поворота алидады:











вправо

103°30’

105°

106°30’

108°

109°30’

влево

256°30’

255°

253°30’

252°

250°30’

Длина касательных, м:











Т1

6,5

7,2

8,0

8,7

9,4

Т2

13,3

12,7

12,0

11,4

10,9

Длина отрезка биссектрисы, м

0,4

0,6

0,8

1,0

1,2

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

-

0,2

0,1

0,2

0,2

0,3

0,3

0,4

0,5

0,5

Продолжение таблицы 3

Угол поворота

42°

45°

48°

51°

54°

Состав вставки

27° ´ 1 + 15° ´ 1

27° ´ 1 + 18° ´ 1

27° ´ 1 + 21° ´ 1

27° ´ 1 + 24° ´ 1

27° ´ 2

Угол поворота алидады:











вправо

111°

112°30’

114°

115°30’

117°

влево

249°

247°30’

246°

244°30’

243°

Длина касательных, м:











Т1

10,1

11,0

11,8

12,7

13,6

Т2

10,3

19,5

18,9

18,3

17,8

Длина отрезка биссектрисы, м

1,9

2,2

2,5

2,9

3,2

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

0,6

0,6

0,9

0,9

1,2

1,1

1,5

1,4

1,8

1,7

8

-

-

0,1

0,2

0,2

0,3

0,3

0,5

0,5

0,7

Продолжение таблицы 3

Угол поворота

57°

60°

63°

66°

69°

Состав вставки

27° ´ 2 + 3° ´ 1

27° ´ 2 + 6° ´ 1

27° ´ 2 + 9° ´ 1

27° ´ 2 + 12° ´ 1

27° ´ 2 + 15° ´ 1

Угол поворота алидады:











вправо

118°30’

120°

121°30’

123°

124°30’

влево

241°30’

240°

238°30’

237°

235°30’

Длина касательных, м:











Т1

14,4

15,3

16,2

17,2

18,3

Т2

17,3

16,9

16,4

25,8

25,4

Длина отрезка биссектрисы, м

3,6

4,0

4,5

5,0

5,6

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

2,2

2,1

2,5

2,5

-

-

-

-

-

-

8

0,7

0,9

1,0

1,1

1,3

1,3

1,7

1,7

2,1

2,1

12

-

0,1

0,1

0,2

0,2

0,2

0,4

0,5

0,7

0,7

16

-

-

-

-

-

0,1

-

0,1

-

0,2

Продолжение таблицы 3

Угол поворота

72°

75°

78°

81°

84°

Состав вставки

21° ´ 3 + 3° ´ 1

21° ´ 3 + 12° ´ 1

21° ´ 3 + 15° ´ 1

21° ´ 3 + 18° ´ 1

21° ´ 4

Угол поворота алидады:











вправо

126°

127°30’

129°

130°30’

132°

влево

234°

232°30’

231°

229°30’

228°

Длина касательных, м:











Т1

19,3

20,4

21,5

22,7

23,8

Т2

25,0

24,7

24,5

24,2

24,1

Длина отрезка биссектрисы, м

6,3

6,9

7,7

8,4

9,2

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

8

2,5

2,5

3,0

3,1

3,6

3,7

4,4

4,4

5,2

5,2

12

1,0

1,0

1,4

1,4

1,8

1,8

2,2

2,2

2,7

2,7

16

0,1

0,3

0,3

0,4

0,5

0,6

0,8

0,9

1,2

1,2

20

-

-

-

-

-

-

0,1

0,1

0,2

0,2



Продолжение таблицы 3



Угол поворота

87°

90°

Угол поворота

87°

90°



Состав вставки

21° ´ 4 + 3° ´ 1

21° ´ 4 + 6° ´ 1

Длина ординат по тангенсам Т1 и Т2, м



Угол поворота алидады:





Длина абсцисс, м

Т1

Т2

Т1

Т2



8

6,4

6,3

-

-



вправо

133°30’

135°

12

3,4

3,5

4,3

4,4



влево

266°30’

225°

16

1,7

1,7

2,2

2,2



Длина касательных, м:





20

0,4

0,5

0,8

0,8



24

-

0,1

0,1

0,2





Т1

25,2

26,6



Т2

33,8

33,7



Длина отрезка биссектрисы, м

10,17

11,0



Таблица 4

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 530 мм. Радиус изгиба отводов 25 м, отводы типа 1 для вставки вида А

Угол поворота

Состав вставки

1° ´ 1

´ 1

´ 1

´ 1

´ 1

Угол поворота алидады:











вправо

90°30’

91°

91°30’

93°

94°30’

влево

269°30’

269°

268°30’

267°

265°30’

Длина касательных, м:











Т1

1,3

1,5

1,8

2,4

3,1

Т2

10,3

10,0

9,8

9,1

8,4

Длина отрезка биссектрисы, м

-

-

-

-

0,1

Продолжение таблицы 4

Угол поворота

12°

15°

18°

21°

24°

Состав вставки

12° ´ 1

15° ´ 1

18° ´ 1

18° ´ 1 + 3° ´ 1

18° ´ 1 + 6° ´ 1

Угол поворота алидады:











вправо

96°

97°30’

99°

100°30’

102°

влево

264°

262°30’

261°

259°30’

258°

Длина касательных, м:











Т1

3,7

4,4

5,1

6,2

7,3

Т2

7,7

7,0

6,4

16,8

17,8

Длина отрезка биссектрисы, м

0,1

0,2

0,3

0,5

0,8

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

-

-

-

-

-

-

-

-

0,1

0,3

Продолжение таблицы 4

Угол поворота

27°

30°

33°

36°

39°

Состав вставки

18° ´ 1 + 9° ´ 1

18° ´ 1 + 12° ´ 1

18° ´ 1 + 15° ´ 1

18° ´ 2

18° ´ 2 + 3° ´ 1

Угол поворота алидады:











вправо

103°30’

105°

106°30’

108°

109°30’

влево

256°30’

255°

253°30’

252°

250°30’

Длина касательных, м:











Т1

8,3

9,3

10,2

11,1

12,2

Т2

14,8

14,0

13,1

12,4

23,0

Длина отрезка биссектрисы, м

1,0

1,3

1,6

1,9

2,2

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

0,2

0,4

0,3

0,5

0,6

0,7

0,7

0,7

1,0

1,0

8

-

-

-

-

-

-

0,1

0,1

0,2

0,3

12

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 4

Угол поворота

42°

45°

48°

51°

54°

Состав вставки

18° ´ 2 + 6° ´ 1

18° ´ 2 + 9° ´ 1

18° ´ 2 + 12° ´ 1

18° ´ 2 + 15° ´ 1

18° ´ 3

Угол поворота алидады:











вправо

111°

112°30’

114°

115°30’

117°

влево

249°

247°30’

246°

244°30’

243°

Длина касательных, м:











Т1

13,4

14,5

15,6

16,6

17,7

Т2

22,1

21,2

20,5

19,7

19,0

Длина отрезка биссектрисы, м

2,6

3,0

3,4

3,8

4,3

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

1,4

1,3

1,8

1,6

2,1

2,0

2,5

2,4

2,9

2,9

8

0,4

0,5

0,6

0,8

0,9

1,0

1,2

1,3

1,5

1,5

12

-

0,1

-

0,2

0,1

0,2

0,3

0,3

0,4

0,4

Продолжение таблицы 4

Угол поворота

57°

60°

63°

66°

69°

Состав вставки

18° ´ 3 + 3° ´ 1

18° ´ 3 + 6° ´ 1

18° ´ 3 + 9° ´ 1

18° ´ 3 + 12° ´ 1

18° ´ 3 + 15° ´ 1

Угол поворота алидады:











вправо

118°30’

120°

121°30’

123°

124°30’

влево

241°30’

240°

238°30’

237°

235°30’

Длина касательных, м:











Т1

19,0

20,3

21,6

22,9

24,2

Т2

29,8

29,1

28,5

27,9

27,3

Длина отрезка биссектрисы, м

3,6

4,0

4,5

5,0

5,6

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

3,4

3,5

4,1

4,2

4,8

4,9

5,7

5,7

6,6

6,6

8

1,9

1,9

2,4

2,4

2,8

2,9

3,4

3,5

4,0

4,1

12

0,7

0,7

1,1

1,1

1,5

1,4

1,9

1,8

2,3

2,3

16

0,1

0,2

0,2

0,4

0,4

0,6

0,7

0,9

1,0

1,1

20

-

-

-

-

-

0,1

0,1

0,2

0,2

0,3

Продолжение таблицы 4

Угол поворота

72°

75°

78°

81°

84°

Состав вставки

18° ´ 4

18° ´ 4 + 3° ´ 1

18° ´ 4 + 6° ´ 1

18° ´ 4 + 9° ´ 1

18° ´ 4 + 12° ´ 1

Угол поворота алидады:











вправо

126°

127°30’

129°

130°30’

132°

влево

234°

232°30’

231°

229°30’

228°

Длина касательных, м:











Т1

25,5

27,1

28,7

30,3

31,9

Т2

26,8

38,0

37,6

37,2

37,0

Длина отрезка биссектрисы, м

8,5

9,4

10,4

11,4

12,4

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

8

4,8

4,8

5,8

5,8

7,0

6,8

8,2

8,1

-

-

12

2,8

2,8

3,5

3,5

4,4

4,4

5,3

5,3

6,4

6,4

16

1,5

1,5

2,0

2,0

2,5

2,6

3,1

3,3

3,9

4,0

20

0,4

0,4

0,7

0,8

1,2

1,2

1,7

1,6

2,2

2,2

24

-

-

0,1

0,2

0,3

0,5

0,5

0,8

1,0

1,1

28

-

-

-

-

-

0,2

-

0,2

0,2

0,3

Продолжение таблицы 4

Угол поворота

87°

90°

Угол поворота

87°

90°



Состав вставки

18° ´ 4 + 15° ´ 1

18° ´ 5

Длина ординат по тангенсам Т1 и Т2, м



Угол поворота алидады:





Длина абсцисс, м

Т1

Т2

Т1

Т2



12

7,7

7,6

9,0

9,0



вправо

133°30’

135°

16

4,9

5,0

6,1

6,1



влево

266°30’

225°

20

2,8

2,8

3,6

3,6



Длина касательных, м:





24

1,5

1,5

2,1

2,1



28

0,4

0,5

0,8

0,8



32

-

-

0,1

0,1





Т1

33,6

35,4



Т2

36,8

36,7



Длина отрезка биссектрисы, м

13,6

14,8



Таблица 5

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 720 и 820 мм. Радиус изгиба отводов 35 м, отводы типа 1 для вставки вида А

Угол поворота

Состав вставки

1° ´ 1

´ 1

´ 1

´ 1

´ 1

Угол поворота алидады:











вправо

90°30’

91°

91°30’

93°

94°30’

влево

269°30’

269°

268°30’

267°

265°30’

Длина касательных, м:











Т1

2,8

3,1

3,4

4,3

5,3

Т2

8,8

8,5

8,2

7,3

6,5

Длина отрезка биссектрисы, м

-

-

-

0,1

0,1

Продолжение таблицы 5

Угол поворота

12°

15°

18°

21°

24°

Состав вставки

´ 1 + 3 ´ 1

´ 1 + 6° ´ 1

´ 2

´ 2 + 3° ´ 1

´ 2 + 6° ´ 1

Угол поворота алидады:











вправо

96°

97°30’

99°

100°30’

102°

влево

264°

262°30’

261°

259°30’

258°

Длина касательных, м:











Т1

7,7

9,6

11,2

13,5

15,5

Т2

15,6

13,9

12,4

11,8

20,0

Длина отрезка биссектрисы, м

0,4

0,7

0,9

1,3

1,6

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

-

-

0,1

0,3

0,3

0,3

0,7

0,6

1,0

0,9

8

-

-

-

-

-

-

0,1

0,3

0,4

0,5

12

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 5

Угол поворота

27°

30°

33°

36°

39°

Состав вставки

´ 3

´ 3 + 3° ´ 1

´ 3 + 6° ´ 1

´ 4

´ 4 + 3° ´ 1

Угол поворота алидады:











вправо

103°30’

105°

106°30’

108°

109°30’

влево

256°30’

255°

253°30’

252°

250°30’

Длина касательных, м:











Т1

17,3

19,5

21,6

23,6

25,9

Т2

18,5

28,1

26,3

24,8

34,5

Длина отрезка биссектрисы, м

2,0

2,6

3,2

3,8

4,6

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

1,3

1,3

1,7

1,8

2,1

2,3

2,7

2,7

3,5

3,4

8

0,6

0,6

1,0

1,0

1,3

1,3

1,7

1,7

2,2

2,3

12

0,1

0,1

0,4

0,4

0,7

0,7

1,0

1,0

1,4

1,5

16

-

-

-

0,2

0,1

0,3

0,4

0,4

0,7

0,7

20

-

-

-

-

-

-

-

-

0,2

0,3

24

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 5

Угол поворота

42°

45°

48°

51°

54°

Состав вставки

´ 4 + 6° ´ 1

´ 5

´ 5 + 3° ´ 1

´ 5 + 6° ´ 1

´ 6

Угол поворота алидады:











вправо

111°

112°30’

114°

115°30’

117°

влево

249°

247°30’

246°

244°30’

243°

Длина касательных, м:











Т1

28,1

30,2

32,7

35,0

37,3

Т2

32,9

31,4

41,4

39,9

38,5

Длина отрезка биссектрисы, м

5,3

6,0

7,0

8,1

9,1

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

4,2

4,1

4,9

5,9

5,9

6,0

7,0

7,0

-

-

8

2,9

3,0

3,6

3,6

4,4

4,4

5,2

5,3

6,2

6,2

12

1,8

1,9

2,3

2,3

3,1

3,0

3,8

3,8

4,6

4,6

16

1,1

1,0

1,4

1,4

1,9

2,1

2,5

2,7

3,3

3,3

20

0,5

0,6

0,8

0,8

1,2

1,2

1,6

1,6

2,1

2,1

24

-

0,2

0,2

0,2

0,5

0,5

0,9

0,9

1,3

1,3

28

-

-

-

-

0,1

0,3

0,3

0,5

0,6

0,6

32

-

-

-

-

-

-

-

0,1

0,1

0,1

Продолжение таблицы 5

Угол поворота

57°

60°

63°

66°

69°

Состав вставки

´ 6 + 3° ´ 1

´ 6 + 6 ´ 1

´ 7

´ 7 + 3° ´ 1

´ 7 + 6° ´ 1

Угол поворота алидады:











вправо

118°30’

120°

121°30’

123°

124°30’

влево

241°30’

240°

238°30’

237°

235°30’

Длина касательных, м:











Т1

39,9

42,5

45,0

47,8

50,6

Т2

48,7

47,4

46,2

56,6

55,6

Длина отрезка биссектрисы, м

3,6

4,0

4,5

5,0

5,6

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

8

7,5

7,4

8,8

8,7

10,1

10,1

11,8

11,8

-

-

12

5,6

5,7

6,7

6,8

8,0

8,0

9,5

9,5

11,1

11,2

16

4,1

4,2

5,0

5,0

6,0

6,0

7,4

7,3

8,9

8,8

20

2,8

2,8

3,7

3,6

4,5

4,5

5,5

5,7

6,8

6,9

24

1,7

1,9

2,4

2,5

3,2

3,2

4,1

4,1

5,1

5,1

28

1,1

1,1

1,5

1,5

2,0

2,0

2,8

2,8

3,7

3,7

32

0,4

0,5

0,8

0,8

1,2

1,2

1,7

1,9

2,4

2,6

36

0,1

0,2

0,2

0,4

0,6

0,6

1,0

1,1

1,5

1,5

40

-

-

-

-

-

-

0,4

0,5

0,9

0,9

44

-

-

-

-

-

-

-

0,2

0,2

0,4

Продолжение таблицы 5

Угол поворота

72°

75°

78°

81°

84°

Состав вставки

´ 8

´ 8 + 3° ´ 1

´ 8 + 6° ´ 1

´ 9

´ 9 + 3° ´ 1

Угол поворота алидады:











вправо

126°

127°30’

129°

130°30’

132°

влево

234°

232°30’

231°

229°30’

228°

Длина касательных, м:











Т1

53,4

56,6

59,8

62,9

66,5

Т2

54,6

65,4

64,7

64,1

75,3

Длина отрезка биссектрисы, м

17,6

191,4

21,3

23,3

25,7

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

12

13,0

13,0

-

-

-

-

-

-

-

-

16

10,3

10,3

12,4

12,3

14,7

14,5

17,0

17,0

-

-

20

8,2

8,2

9,9

10,0

11,8

11,9

14,1

14,1

16,7

16,8

24

6,2

6,2

7,8

7,7

9,4

9,4

11,2

11,2

13,7

13,6

28

4,6

4,6

5,8

6,0

7,4

7,4

9,0

9,0

11,1

11,1

32

3,3

3,3

4,4

4,4

5,5

5,6

7,0

7,0

8,8

8,8

36

2,1

2,1

3,1

3,0

4,1

4,0

5,2

5,2

6,7

6,7

30

1,3

1,3

1,9

2,1

2,8

2,9

3,8

3,8

5,0

5,2

44

0,7

0,7

1,2

1,2

1,7

1,8

2,5

2,5

3,7

3,6

48

0,1

0,1

0,5

0,5

1,0

1,0

1,5

1,5

2,4

2,5

52

-

-

0,1

0,3

0,4

0,6

0,9

0,9

1,5

1,6

56

-

-

-

-

-

0,1

0,3

0,3

0,8

0,8

60

-

-

-

-

-

-

-

-

0,2

0,4

64

-

-

-

-

-

-

-

-

-

0,2

Продолжение таблицы 5

Угол поворота

87°

90°

Угол поворота

87°

90°

Состав вставки

´ 9 + 6° ´ 1

´ 10

Длина ординат по тангенсам Т1 и Т2, м

Угол поворота алидады:





Длина абсцисс, м

Т1

Т2

Т1

Т2

20

19,9

19,9

-

-

вправо

133°30’

135°

24

16,4

16,4

19,6

19,6

влево

266°30’

225°

28

13,5

13,5

16,1

16,1

Длина касательных, м:





32

10,7

10,9

13,2

13,2

36

8,6

8,5

10,5

10,5

40

6,5

6,7

8,4

8,4

44

4,9

4,9

6,4

6,4

Т1

70,1

73,8

48

3,5

3,5

4,7

4,7

Т2

75,1

75,0

52

2,3

2,5

3,4

3,4

Длина отрезка биссектрисы, м

28,2

30,8

56

1,4

1,4

2,2

2,2

60

0,8

0,8

1,4

1,4

64

0,2

0,4

0,7

0,7

68

-

-

0,2

0,2

Таблица 6

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 720 и 820 мм. Радиус изгиба отводов 35 м, отводы типа 2 для вставки вида Б

Угол поворота

Состав вставки

´ 1

´ 1

´ 1

´ 1

´

Угол поворота алидады:











вправо

90°30’

91°

9°30’

93°

94°30’

влево

269°30’

269°

268°30’

267°

265°30’

Длина касательных, м:











Т1

2,8

3,1

3,4

4,3

5,3

Т2

8,8

8,5

8,2

7,3

6,5

Длина отрезка биссектрисы, м

-

-

-

-

0,1

Продолжение таблицы 6

Угол поворота

12°

15°

18°

21°

24°

Состав вставки

12° ´ 1

12° ´ 1 + 3° ´ 1

12° ´ 1 + 6° ´ 1

12° ´ 1 + 9° ´ 1

12° ´ 2

Угол поворота алидады:











вправо

96°

97°30’

99°

100°30’

102°

влево

264°

262°30’

261°

259°30’

258°

Длина касательных, м:











Т1

6,2

8,0

9,5

10,9

12,2

Т2

6,6

15,4

14,0

12,7

11,6

Длина отрезка биссектрисы, м

0,2

0,4

0,7

1,0

1,3

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

-

-

-

0,2

0,1

0,3

0,3

0,4

0,5

0,5

Продолжение таблицы 6

Угол поворота

27°

30°

33°

36°

39°

Состав вставки

12° ´ 2 + 3° ´ 1

12° ´ 2 + 6° ´ 1

12° ´ 2 + 9° ´ 1

12° ´ 3

12° ´ 3 + 3° ´ 1

Угол поворота алидады:











вправо

103°30’

105°

106°30’

108°

109°30’

влево

256°30’

255°

253°30’

252°

250°30’

Длина касательных, м:











Т1

13,9

15,5

17,0

18,5

20,2

Т2

21,7

20,3

19,0

17,9

281

Длина отрезка биссектрисы, м

1,6

2,0

2,3

2,7

3,3

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

0,8

0,7

-

-

-

-

-

-

-

-

8

0,2

0,3

0,4

0,5

0,6

0,7

0,9

0,9

1,3

1,3

12

-

0,1

-

0,1

0,1

0,2

0,2

0,2

0,5

0,5

16

-

-

-

-

-

-

-

-

-

0,2

Продолжение таблицы 6

Угол поворота

42°

45°

48°

51°

54°

Состав вставки

12° ´ 3 + 6° ´ 1

12° ´ 3 + 9° ´ 1

12° ´ 4

12° ´ 4 + 3° ´ 1

120 ´ 4 + 6° ´ 1

Угол поворота алидады:











вправо

111°

112°30’

114°

115°30’

117°

влево

249°

247°30’

246°

244°30’

243°

Длина касательных, м:











Т1

21,9

23,6

25,2

27,1

28,9

Т2

26,8

25,7

24,6

35,0

33,9

Длина отрезка биссектрисы, м

4,0

4,6

5,3

6,1

6,8

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м





















8

1,7

1,6

2,4

2,0

2,5

2,5

3,1

3,2

3,9

3,9

12

0,8

0,8

1,2

1,1

1,5

1,5

1,9

2,0

2,4

2,6

16

0,2

0,4

0,4

0,5

0,6

0,6

1,0

1,0

1,4

1,4

20

-

-

-

0,1

0,1

0,1

0,3

0,4

0,6

0,7

24

-

-

-

-

-

-

-

0,1

0,1

0,3

4

-

-

-



4,0

4,0

4,9

4,8

5,7

5,6

Продолжение таблицы 6

Угол поворота

57°

60°

63°

66°

69°

Состав вставки

12° ´ 4 + 9° ´ 1

12° ´ 5

12° ´ 5 + 3° ´ 1

12° ´ 5 + 6° ´ 1

12° ´ 5 + 9° ´ 1

Угол поворота алидады:











вправо

118°30’

120°

121°30’

123°

124°30’

влево

241°30’

240°

238°30’

237°

235°30’

Длина касательных, м:











Т1

30,8

32,6

34,7

36,7

38,8

Т2

32,9

32,0

42,6

41,7

41,0

Длина отрезка биссектрисы, м

7,7

8,5

9,6

10,8

12,0

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

8

4,7

4,7

5,5

5,5

6,5

6,6

7,6

7,8

9,0

9,1

12

3,0

3,1

3,7

3,7

4,7

4,6

5,6

5,5

5,6

6,6

16

1,8

1,8

2,3

2,3

3,0

3,0

3,0

3,8

4,2

4,7

20

1,0

1,0

1,4

1,4

1,8

1,9

2,4

2,5

3,0

3,2

24

0,3

0,4

0,5

0,5

1,0

0,9

1,4

1,4

1,8

1,9

28

-

-

-

-

0,2

0,4

0,6

0,7

1,0

1,0

32

-

-

-

-

-

-

0,1

0,3

0,3

0,4

Продолжение таблицы 6

Угол поворота

72°

75°

78°

81°

84°

Состав вставки

12° ´ 6

12° ´ 6 + 3° ´ 1

12° ´ 6 + 6° ´ 1

12° ´ 6 + 9° ´ 1

12° ´ 7

Угол поворота алидады:











вправо

126°

127°30’

129°

130°30’

132°

влево

234°

232°30’

231°

229°30’

228°

Длина касательных, м:











Т1

41,0

43,3

45,7

48,2

50,7

Т2

40,3

51,3

50,8

50,4

50,1

Длина отрезка биссектрисы, м

13,2

14,6

16,0

17,6

19,2

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

8

10,5

10,5

-

-

-

-

-

-

-

-

12

7,8

7,8

9,3

9,3

11,1

10,9

-

-

-

-

16

5,7

5,7

6,8

6,9

8,2

8,4

9,9

9,9

11,8

11,8

20

3,9

3,9

5,0

4,9

6,0

6,1

7,3

7,4

8,9

8,9

24

2,4

2,4

3,2

3,3

4,2

4,2

5,3

5,3

6,5

6,5

28

1,4

1,4

2,0

2,1

2,7

2,8

3,6

3,7

4,7

4,7

32

0,6

0,6

1,1

1,1

1,6

1,6

2,2

2,2

3,0

3,0

36

0,1

0,1

0,3

0,4

0,8

0,8

1,3

1,3

1,8

1,8

40

-

-

-

0,2

0,1

0,4

0,5

0,6

1,0

1,0

44

-

-

-

-

-

-

-

0,1

0,2

0,2

Продолжение таблицы 6

Угол поворота

87°

90°

Угол поворота

87°

90°

Состав вставки

12° ´ 7 + 3° ´ 1

12° ´ 7 + 6° ´ 1

Длина ординат по тангенсам Т1 и Т2, м

Угол поворота алидады:





Длина абсцисс, м

Т1

Т2

Т1

Т2

20

10,9

10,8

13,0

13,1

вправо

133°30’

135°

24

8,1

8,1

10,1

10,0

влево

266°30’

225°

28

5,9

6,0

7,4

7,6

Длина касательных, м:





32

4,1

4,1

5,4

5,4

36

2,6

2,7

3,6

3,7

40

1,5

1,6

2,2

2,4

Т1

53,5

56,3

44

0,7

0,7

1,3

1,3

Т2

61,5

61,4

48

0,1

0,3

0,5

0,6

Длина отрезка биссектрисы, м

21,1

23,2

52

-

0,1

-

0,2



Таблица 7

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 720 и 820 мм. Радиус изгиба отводов 35 м, отводы типа 3 и 1 для вставки вида В

Угол поворота

10°

11°

12°

15°

18°

Состав вставки

´ 1 + 3° ´ 1

´ 1 + 3° ´ 1

12° ´ 1

15° ´ 1

18° ´ 1

Угол поворота алидады:











вправо

95°

95°30’

96°

97°30’

99°

влево

265°

264°30’

264°

262°30’

261°

Длина касательных, м:











Т1

7,8

7,7

6,2

7,7

9,1

Т2

15,6

15,6

17,2

15,7

14,5

Длина отрезка биссектрисы, м

0,4

0,4

0,4

0,4

0,4

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

-

0,2

-

0,2

-

-

-

0,1

0,1

0,2

Продолжение таблицы 7

Угол поворота

21°

24°

27°

30°

33°

Состав вставки

21° ´ 1

24° ´ 1

24° ´ 1 + 3° ´ 1

24° ´ 1 + 6° ´ 1

24° ´ 1 + 9° ´ 1

Угол поворота алидады:











вправо

100°30’

102°

103°30’

105°

106°30’

влево

259°30’

258°

256°30’

255°

253°30’

Длина касательных, м:











Т1

10,3

11,5

13,3

15,0

16,6

Т2

13,3

12,3

22,5

21,1

19,8

Длина отрезка биссектрисы, м

0,9

1,1

1,5

1,9

2,3

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

0,2

0,3

0,4

0,4

0,7

0,7

1,0

1,1

1,4

1,5

8

-

-

-

-

0,1

0,3

0,3

0,6

0,5

0,8

12

-

-

-

-

-

0,1

-

0,2

0,1

0,2

Продолжение таблицы 7

Угол поворота

36°

39°

42°

45°

48°

Состав вставки

24° ´ 1 + 12° ´ 1

24° ´ 1 + 15° ´ 1

24° ´ 1 + 18° ´ 1

24° ´ 1 + 21° ´ 1

24° ´ 2

Угол поворота алидады:











вправо

108°

109°30’

111°

112°30’

114°

влево

252°

250°30’

249°

247°30’

246°

Длина касательных, м:











Т1

18,1

19,8

21,5

23,1

24,6

Т2

30,2

28,8

27,6

26,5

25,4

Длина отрезка биссектрисы, м

2,8

3,4

4,1

4,7

5,4

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

1,7

1,9

2,2

2,4

2,8

3,0

3,4

3,5

4,1

4,1

8

0,8

1,1

1,2

1,4

1,6

1,7

2,0

2,1

2,5

2,5

12

0,2

0,3

0,4

0,5

0,7

0,8

1,0

1,1

1,4

1,4

16

-

-

-

0,2

0,1

0,3

0,3

0,4

0,5

0,5

20

-

-

-

-

-

-

-

-

0,1

0,1

Продолжение таблицы 7

Угол поворота

51°

54°

57°

60°

63°

Состав вставки

24° ´ 2 + 3° ´ 1

24° ´ 2 + 6° ´ 1

24° ´ 2 + 9° ´ 1

24° ´ 2 + 12° ´ 1

24° ´ 2 + 15° ´ 1

Угол поворота алидады:











вправо

115°30’

117°

118°30’

120°

121°30’

влево

244°30’

243°

241°30’

240°

238°30’

Длина касательных, м:











Т1

26,6

28,5

30,4

32,2

34,4

Т2

36,1

35,0

33,9

44,6

43,6

Длина отрезка биссектрисы, м

6,2

6,9

7,8

8,6

9,7

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

5,0

4,9

5,8

5,7

-

-

-

-

-

-

8

3,2

3,1

4,0

3,9

4,9

4,7

5,7

5,6

6,6

6,6

12

1,8

2,0

2,4

2,5

3,1

3,1

3,9

3,8

4,8

4,7

16

0,9

1,0

1,3

1,4

1,8

1,9

2,4

2,5

3,1

3,2

20

0,2

0,4

0,5

0,8

0,9

1,2

1,3

1,6

1,8

2,1

24

-

0,2

0,1

0,4

0,2

0,5

0,5

0,7

0,9

1,1

28

-

-

-

-

-

0,1

-

0,1

0,2

0,4

32

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 7

Угол поворота

66°

69°

72°

75°

78°

Состав вставки

24° ´ 2 + 18° ´ 1

24° ´ 2 + 21° ´ 1

24° ´ 3

24° ´ 3 + 3° ´ 1

24° ´ 3 + 6° ´ 1

Угол поворота алидады:











вправо

123°

124°30’

126°

127°30’

129°

влево

237°

233°30’

234°

232°30’

231°

Длина касательных, м:











Т1

36,4

38,5

40,5

43,0

45,5

Т2

42,7

42,0

41,3

52,6

52,0

Длина отрезка биссектрисы, м

10,8

12,0

13,2

14,6

16,1

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

8

7,7

7,8

9,0

9,1

-

-

-

-

-

-

12

5,8

5,6

6,7

6,7

7,8

7,8

9,4

9,4

11,22

11,1

16

4,0

4,0

4,9

4,9

5,8

5,8

7,0

7,2

8,4

8,6

20

2,4

2,7

3,1

9,3

4,0

4,0

5,1

5,1

6,2

6,3

24

1,3

1,5

1,8

1,9

2,4

2,4

3,4

3,3

4,4

4,3

28

0,5

0,7

0,9

1,0

1,4

1,4

2,0

2,1

2,8

2,8

32

0,1

0,2

0,2

0,3

0,5

0,5

1,0

1,1

1,6

1,7

36

-

-

-

-

0,1

0,1

0,4

0,5

0,7

0,9

40

-

-

-

-

-

-

-

0,2

0,1

0,5

44

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 7

Угол поворота

81°

84°

87°

90°

Состав вставки

81° ´ 3 + 9° ´ 1

24° ´ 3 + 12° ´ 1

24° ´3 + 15° ´ 1

24° ´ 3 + 18 ´ 1

Угол поворота алидады:









вправо

130°30’

132°

133°30’

135°

влево

229°30’

228°

226°30’

225°

Длина касательных, м:









Т1

48,0

50,5

53,3

56,2

Т2

51,6

62,9

62,7

62,7

Длина отрезка биссектрисы, м

17,8

19,5

21,4

23,5

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

16

10,1

10,3

12,0

12,2

14,3

14,5

17,3

17,2

20

7,5

7,7

9,1

9,3

11,1

11,3

13,3

13,6

24

5,6

5,4

6,7

6,7

8,3

8,4

10,3

10,3

28

3,8

3,8

4,9

4,8

6,2

6,2

7,6

7,8

32

2,2

2,4

3,2

3,2

4,4

4,3

5,7

5,6

36

1,2

1,5

1,8

2,1

2,7

2,9

3,9

4,0

40

0,4

0,8

0,9

1,2

1,5

1,9

2,3

2,7

44

-

0,2

0,2

0,4

0,7

0,9

1,3

1,4

48

-

-

-

-

0,1

0,3

0,5

0,6

52

-

-

-

-

-

-

-

0,2

Таблица 8

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, отводы типа 1 для вставки вида А

Угол поворота

Состав вставки

1° ´ 1

´ 1

´ 1

´ 1

´ 1

Угол поворота алидады:











вправо

90°30’

91°

91°30’

93°

94°30’

влево

269°30’

269°

268°30’

267°

265°30’

Длина касательных, м:











Т1

2,8

3,2

3,5

4,6

5,6

Т2

8,7

8,4

8,0

7,0

5,9

Длина отрезка биссектрисы, м

-

-

-

0,1

0,1

Продолжение таблицы 8

Угол поворота

12°

15°

18°

21°

24°

Состав вставки

9° ´ 1 + 3° ´ 1

9° ´ 1 + 6° ´ 1

9° ´ 2

9° ´ 2 + 3° ´ 1

9° ´ 2 + 6° ´ 1

Угол поворота алидады:











вправо

96°

97°30’

99°

100°30’

102°

влево

264°

262°30’

261°

259°30’

258°

Длина касательных, м:











Т1

8,0

9,9

11,5

13,8

15,7

Т2

15,2

13,4

11,8

21,3

19,5

Длина отрезка биссектрисы, м

0,4

0,7

0,9

1,3

1,6

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

-

0,2

0,1

0,2

0,3

0,3

0,7

0,6

1,0

0,9

8

-

-

-

-

-

-

0,1

0,3

0,3

0,5

12

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 8

Угол поворота

27°

30°

33°

36°

39°

Состав вставки

9° ´ 3

9° ´ 3 + 3° ´ 1

9° ´ 3 + 6° ´ 1

´ 4

9° ´ 4 + 3° ´ 1

Угол поворота алидады:











вправо

103°30’

105°

106°30’

108°

109°30’

влево

256°30’

255°

253°30’

252°

250°30’

Длина касательных, м:











Т1

17,5

19,8

21,8

23,8

26,1

Т2

17,8

27,5

25,7

24,1

33,9

Длина отрезка биссектрисы, м

2,0

2,6

3,2

3,8

4,5

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

1,2

1,2

1,6

1,8

2,1

2,2

2,7

2,7

3,4

3,3

8

0,6

0,6

1,0

0,9

1,3

1,3

1,6

1,6

2,2

2,3

12

0,1

0,1

0,3

0,4

0,7

0,7

1,0

1,0

1,3

1,4

16

-

-

-

0,2

0,1

0,3

0,4

0,4

0,7

0,7

20

-

-

-

-

-

-

-

-

0,2

0,3

24

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 8

Угол поворота

42°

45°

48°

51°

54°

Состав вставки

´ 4 + 6° ´ 1

´ 5

´ 5 + 3° ´ 1

9° ´ 5 + 6° ´ 1

9° ´ 6

Угол поворота алидады:











вправо

111°

112°30’

114°

115°30’

117°

влево

249°

247°30’

246°

244°30’

243°

Длина касательных, м:











Т1

28,3

30,4

32,8

35,1

37,4

Т2

32,2

30,7

40,6

39,1

37,7

Длина отрезка биссектрисы, м

5,2

6,0

6,9

8,0

9,0

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

4,1

4,1

-

-

-

-

-

-

-

-

8

2,8

2,9

3,5

3,5

4,3

4,5

5,1

5,2

6,1

6,1

12

1,7

1,8

2,3

2,3

3,0

3,0

3,8

3,7

4,5

4,6

16

1,0

1,0

1,4

1,4

1,9

2,0

2,5

2,6

3,2

3,2

20

0,4

0,5

0,7

0,7

1,1

1,1

1,5

1,6

2,0

2,0

24

-

0,1

0,2

0,2

0,5

0,5

0,9

0,9

1,2

1,2

28

-

-

-

-

0,1

0,2

0,3

0,4

0,6

0,6

32

-

-

-

-

-

-

-

0,1

0,1

0,1

Продолжение таблицы 8

Угол поворота

57°

60°

63°

66°

69°

Состав вставки

9° ´ 6 + 3° ´ 1

9° ´ 6 + 6° ´ 1

9° ´ 7

9° ´ 7 + 3° ´ 1

9° ´ 7 + 6° ´ 1

Угол поворота алидады:











вправо

118°30’

120°

121°30’

123°

124°30’

влево

241°30’

240°

238°30’

237°

235°30’

Длина касательных, м:











Т1

40,0

42,5

45,0

47,8

50,5

Т2

47,8

46,5

45,3

55,7

54,6

Длина отрезка биссектрисы, м

10,2

11,4

12,6

14,1

15,8

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

8

7,3

7,3

8,6

8,5

9,9

9,9

11,7

11,7

-

-

12

5,5

5,6

6,6

6,7

7,9

7,9

9,3

9,4

10,9

11,0

16

4,0

4,0

4,9

4,9

5,9

5,9

7,3

7,2

8,7

8,6

20

2,7

2,7

3,6

3,5

4,4

4,4

5,4

5,5

6,6

6,7

24

1,7

1,8

2,3

2,4

3,1

3,1

4,0

4,0

4,9

5,0

28

1,0

1,0

1,4

1,4

1,9

1,9

2,7

2,7

3,6

3,6

32

0,4

0,4

0,8

0,8

1,2

1,2

1,6

1,8

2,3

2,5

36

-

0,2

0,2

0,4

0,5

0,5

1,0

1,0

1,4

1,5

40

-

-

-

-

0,1

0,1

0,4

0,4

0,8

0,8

44

-

-

-

-

-

-

-

0,2

0,2

0,4

Продолжение таблицы 8

Угол поворота

72°

75°

78°

81°

84°

Состав вставки

´ 8 + 1° ´ 1

´ 8 + 3° ´ 1

´ 8 + 6° ´ 1

´ 9

9° ´ 9 + 3° ´ 1

Угол поворота алидады:











вправо

126°

127°30’

129°

130°30’

132°

влево

234°

232°30’

231°

229°30’

228°

Длина касательных, м:











Т1

53,4

56,5

59,6

62,8

66,3

Т2

53,7

64,4

63,7

63,1

74,2

Длина отрезка биссектрисы, м

17,4

19,2

21,1

23,1

25,4

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

12

12,8

12,8

15,0

15,0

-

-

-

-

-

-

16

10,2

10,2

12,1

12,1

14,4

14,3

16,8

16,8

-

-

20

8,6

8,1

9,7

9,8

11,5

11,7

13,8

13,8

16,4

16,5

24

6,1

6,1

7,6

7,5

9,2

9,2

11,0

11,0

13,4

13,3

28

4,5

4,5

5,7

5,8

7,2

7,2

8,8

8,8

10,7

10,8

32

3,2

3,2

4,2

4,3

5,3

5,4

6,7

6,7

8,5

8,5

36

2,0

2,0

2,9

2,9

3,9

3,9

5,0

5,0

6,5

6,5

40

1,2

1,2

1,8

2,0

2,6

2,8

3,7

3,7

4,8

5,0

44

0,6

0,6

1,1

1,1

1,6

1,7

2,4

2,4

3,5

3,5

48

0,1

0,1

0,4

0,5

0,9

0,9

1,5

1,5

2,2

2,3

52

-

-

-

0,2

0,3

0,5

0,8

0,8

1,4

1,5

56

-

-

-

-

-

0,1

0,2

0,2

0,7

0,7

60

-

-

-

-

-

-

-

-

0,2

0,3

64

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 8

Угол поворота

87°

90°

Угол поворота

87°

90°

Состав вставки

18° ´ 4 + 15° ´ 1

18° ´ 5

Длина ординат по тангенсам Т1 и Т2, м

Угол поворота алидады:





Длина абсцисс, м

Т1

Т2

Т1

Т2

вправо

133°30’

135°

20

19,5

19,6

-

-

влево

266°30’

225°

24

16,0

16,0

19,2

19,2

Длина касательных, м:





28

13,1

13,1

15,8

15,8

32

10,4

10,5

12,9

12,9

36

8,3

8,3

10,2

10,2

Т1

33,6

35,4

40

6,3

6,4

8,1

8,1

Т2

36,8

36,7

44

4,7

4,7

6,1

6,1

Длина отрезка биссектрисы, м

13,6

14,8

48

3,4

3,4

4,6

4,6

52

2,1

2,3

3,3

3,3



56

1,3

1,3

2,0

2,0

60

0,7

0,7

1,2

1,2

64

0,1

0,3

0,6

0,6

68

-

-

0,1

0,1

Таблица 9

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм.

Радиус изгиба отводов 40, отводы типа 2 для вставки вида Б

Угол поворота

Состав вставки

1° ´ 1

´ 1

´ 1

´ 1

´ 1

Угол поворота алидады:











вправо

90°30’

91°

91°30’

93°

94°30’

влево

269°30’

269°

268°30’

267°

265°30’

Длина касательных, м:











Т1

2,8

3,2

3,5

4,6

5,6

Т2

8,7

8,4

8,0

7,0

5,9

Длина отрезка биссектрисы, м

-

-

-

0,1

0,1

Продолжение таблицы 9

Угол поворота

12°

15°

18°

21°

24°

Состав вставки

12° ´ 1

12° ´ 1 + 3° ´ 1

12° ´ 1 + 6° ´ 1

12° ´ 1 + 9° ´ 1

12° ´ 2

Угол поворота алидады:











вправо

96°

97°30’

99°

100°30’

102°

влево

264°

262°30’

261°

259°30’

258°

Длина касательных, м:











Т1

8,7

8,4

9,9

11,3

12,6

Т2

11,2

14,8

13;4

12,1

10,8

Длина отрезка биссектрисы, м

0,2

0,4

0,7

1,0

1,2

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

-

-

-

0,1

0,1

0,3

0,3

0,3

0,5

0,5

8

-

-

-

-

-

-

-

-

0,1

0,1

Продолжение таблицы 9

Угол поворота

27°

30°

33°

36°

39°

Состав вставки

12° ´ 2 + 3° ´ 1

12° ´ 2 + 6° ´ 1

12° ´ 2 + 9° ´ 1

12° ´ 3

12° ´ 3 + 3° ´ 1

Угол поворота алидады:











вправо

103°30’

105°

106°30’

108°

109°30’

влево

256°30’

255°

253°30’

252°

250°30’

Длина касательных, м:











Т1

14,3

15,9

17,4

18,8

20,6

Т2

20,9

19,6

18,3

17,0

27,3

Длина отрезка биссектрисы, м

1,6

1,9

2,3

2,8

3,3

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

0,8

0,7

1,1

1,0

1,4

1,4

1,7

1,7

2,2

2,3

8

0,2

0,3

0,4

0,5

0,6

0,7

0,9

0,9

1,2

1,2

12

-

-

-

0,1

0,1

0,1

0,2

0,2

0,5

0,5

16

-

-

-

-

-

-

-

-

0,1

0,2

Продолжение таблицы 9

Угол поворота

42°

45°

48°

51°

54°

Состав вставки

12° ´ 3 + 6° ´ 1

12° ´ 3 + 9° ´ 1

12° ´ 4

12° ´ 4 + 3° ´ 1

12° ´ 4 + 6° ´ 1

Угол поворота алидады:











вправо

111°

112°30’

114°

115°30’

117°

влево

249°

247°30’

246°

244°30’

243°

Длина касательных, м:











Т1

22,2

23,9

25,5

27,3

29,1

Т2

26,0

24,8

23,7

34,1

33,0

Длина отрезка биссектрисы, м

3,9

4,6

5,2

6,0

6,7

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

2,7

2,8

3,3

3,4

3,9

3,9

4,8

4,7

5,6

5,5

8

1,6

1,6

2,0

2,0

2,5

2,5

3,1

3,1

3,8

3,8

12

0,8

0,8

1,1

1,1

1,4

1,4

1,9

1,9

2,5

2,5

16

0,2

0,3

0,4

0,5

0,6

0,6

1,0

1,0

1,4

1,3

20

-

-

-

0,1

0,1

0,1

0,3

0,4

0,6

0,6

24

-

-

-

-

-

-

-

0,1

0,1

0,2

Продолжение таблицы 9

Угол поворота

57°

60°

63°

66°

69°

Состав вставки

12° ´ 4 + 9° ´ 1

12° ´ 5

12° ´ 5 + 3° ´ 1

12° ´ 5 + 6° ´ 1

12° ´ 5 + 9° ´ 1

Угол поворота алидады:











вправо

118°30’

120°

121°30’

123°

124°30’

влево

241°30’

240°

238°30’

237°

235°30’

Длина касательных, м:











Т1

31,0

32,8

34,8

36,9

38,9

Т2

31,9

31,0

41,6

40,7

39,9

Длина отрезка биссектрисы, м

7,6

8,5

9,5

10,6

11,8

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

6,5

6,4

-

-

-

-

-

-

-

-

8

4,6

4,6

5,4

5,4

6,4

6,5

7,5

7,6

-

-

12

3,0

3,0

3,6

3,6

4,5

4,5

5,4

5,4

6,4

6,4

16

1,8

1,8

2,3

2,3

2,0

2,9

3,7

3,7

4,6

4,6

20

0,9

0,9

1,3

1,3

1,7

1,8

2,3

2,4

2,9

3,0

24

0,2

0,3

0,5

0,5

0,9

0,9

1,3

1,3

1,8

1,8

28

-

-

0,1

0,1

0,2

0,3

0,5

0,6

0,9

0,9

32

-

-

-

-

-

-

0,1

0,2

0,2

0,3

Продолжение таблицы 9

Угол поворота

72°

75°

78°

81°

84°

Состав вставки

12° ´ 6

12° ´ 6 + 3° ´ 1

12° ´ 6 + 6° ´ 1

12° ´ 6 + 9° ´ 1

12° ´ 7

Угол поворота алидады:











вправо

126°

127°30’

129°

130°30’

132°

влево

234°

232°30’

231°

229°30’

228°

Длина касательных, м:











Т1

39,6

43,3

45,7

48,1

50,6

Т2

28,2

50,2

49,6

49,2

48,8

Длина отрезка биссектрисы, м

12,2

14,4

15,8

17,4

19,0

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

12

6,8

2,6

9,1

9,1

10,8

10,7

-

-

-

-

16

4,9

1,6

6,7

6,7

8,0

8,1

9,7

9,7

11,5

11,5

20

3,2

0,7

4,8

4,7

5,8

5,8

7,1

7,1

8,6

8,6

24

1,9

0,2

3,1

3,1

4,0

4,0

5,1

5,1

6,3

6,3

28

1,0

-

1,9

2,0

2,5

2,7

3,4

3,5

4,4

4,4

32

0,3

-

1,0

1,0

1,5

1,5

2,1

2,1

2,8

2,8

36

-

-

0,3

0,4

0,7

0,7

1,2

1,2

1,7

1,7

40

-

-

-

0,1

0,1

0,3

0,4

0,5

0,8

0,8

44

-

-

-

-

-

-

-

0,1

0,2

0,2

Продолжение таблицы 9

Угол поворота

87°

90°

Угол поворота

87°

90°

Состав вставки

12° ´ 7 + 3° ´ 1

12° ´ 7 + 3° ´ 1

Длина ординат по тангенсам Т1 и Т2, м

Угол поворота алидады:





Длина абсцисс, м

Т1

Т2

Т1

Т2

вправо

133°30’

135°

16

13,6

13,7

16,4

16,4

влево

266°30’

225°

20

10,6

10,5

12,7

12,7

Длина касательных, м:





24

7,8

7,8

9,7

9,7

28

5,7

5,7

7,1

7,3

32

3,9

3,9

5,2

5,1

Т1

53,4

56,2

36

2,4

2,5

3,4

3,3

Т2

60,2

60,1

40

1,4

1,4

2,1

2,2

Длина отрезка биссектрисы, м

20,9

22,9

44

0,6

0,6

1,2

1,2

48

0,1

0,2

0,4

0,5



52

-

-

-

0,1

Таблица 10

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, отводы типа 3 и 1 для вставки вида В

Угол поворота

10°

11°

12°

15°

18°

Состав вставки

10° ´ 1

11° ´ 1

12° ´ 1

15° ´ 1

18° ´ 1

Угол поворота алидады:











вправо

95°

95°30’

96°

97°30’

99°

влево

265°

264°30’

264°

262°30’

261°

Длина касательных, м:











Т1

8,0

8,0

6,7

8,2

9,5

Т2

15,2

15,3

16,5

15,1

13,8

Длина отрезка биссектрисы, м

0,4

0,4

0,2

0,4

0,6

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

-

0,2

-

0,2

-

-

-

0,1

0,1

0,2

Продолжение таблицы 10

Угол поворота

21°

24°

27°

30°

33°

Состав вставки

21° ´ 1

21° ´ 1 + 3° ´ 1

21° ´ 1 + 6° ´ 1

21° ´ 1 + 9° ´ 1

21° ´ 1 + 12° ´ 1

Угол поворота алидады:











вправо

100°30’

102°

103°30’

105°

106°30’

влево

259°30’

258°

256°30’

255°

253°30’

Длина касательных, м:











Т1

10,7

12,7

14,7

16,5

18,2

Т2

12,6

21,8

20,6

19,0

29,2

Длина отрезка биссектрисы, м

0,8

1,3

1,7

2,2

2,8

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

0,3

0,3

0,5

0,6

0,9

1,0

1,2

1,4

1,6

1,9

8

-

-

0,1

0,3

0,2

0,6

0,4

0,8

0,7

1,0

12

-

-

-

0,1

-

0,2

-

0,2

0,2

0,3

Продолжение таблицы 10

Угол поворота

36°

39°

42°

45°

48°

Состав вставки

21° ´ 1 + 15° ´ 1

´ 1 + 18° ´ 1

31° ´ 2

21° ´ 2 + 3° ´ 1

21° ´ 2 + 6° ´ 1

Угол поворота алидады:











вправо

108°

109°30’

111°

112°30’

114°

влево

252°

250°30’

249°

247°30’

246°

Длина касательных, м:











Т1

19,9

21,6

23,3

25,4

27,4

Т2

27,8

25,4

25,1

35,2

33,8

Длина отрезка биссектрисы, м

3,3

3,9

4,5

5,2

6,0

Длина ординат по тангенсам Т1 и Т2, м



Дюма абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

2,1

2,3

2,6

2,8

3,3

3,3

4,1

4,0

4,9

4,7

8

1,1

1,3

1,5

1,5

1,9

1,9

2,6

2,5

3,3

3,2

12

0,4

0,5

0,6

0,7

1,0

0,9

1,4

1,5

2,0

2,0

16

-

0,1

0,1

0,2

0,3

0,3

0,6

0,7

1,0

1,2

20

-

-

-

-

-

-

0,1

0,4

0,3

0,7

24

-

-

-

-

-

-

-

0,1

-

0,3

Продолжение таблицы 10

Угол поворота

51°

54°

57°

60°

63°

Состав вставки

21° ´ 2 + 9° ´ 1

21° ´ 2 + 12° ´ 1

21° ´ 2 + 15° ´ 1

21° ´ 2 + 18° ´ 1

21° ´ 3

Угол поворота алидады:











вправо

115°30’

117°

118°30’

120°

121°30’

влево

244°30’

243°

241°30’

240°

238°30’

Длина касательных, м:











Т1

29,4

31,4

33,5

36,6

37,7

Т2

32,4

42,8

41,6

40,6

39,6

Длина отрезка биссектрисы, м

6,8

7,6

8,6

9,6

10,7

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

5,7

5,6

6,5

6,5

-

-

-

-

-

-

8

4,1

3,9

4,9

4,7

5,7

5,6

6,6

6,6

7,6

7,7

12

2,6

2,6

3,3

3,2

4,1

4,0

4,9

4,8

5,7

5,8

16

1,4

1,7

2,0

2,2

2,6

2,8

3,4

3,5

4,2

4,2

20

0,6

1,0

1,0

1,3

1,5

1,8

2,0

2,2

2,7

2,7

24

0,1

0,4

0,3

0,5

0,6

0,8

1,0

1,1

1,5

1,5

28

-

-

-

0,1

0,1

0,2

0,3

0,4

0,6

0,7

32

-

-

-

-

-

-

-

-

0,1

0,1

Продолжение таблицы 10

Угол поворота

66°

69°

72°

75°

78°

Состав вставки

21° ´ 3 + 3° ´ 1

21° ´ 3 + 6° ´ 1

21° ´ 3 + 9° ´ 1

21° ´ 3 + 12° ´ 1

21° ´ 3 + 15° ´ 1

Угол поворота алидады:











вправо

123°

124°30’

126°

127°30’

129°

влево

237°

233°30’

234°

232°30’

231°

Длина касательных, м:











Т1

40,1

42,6

45,1

47,6

50,3

Т2

50,1

49,1

48,3

59,2

58,5

Длина отрезка биссектрисы, м

12,0

13,4

14,8

16,4

18,1

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

8

9,1

9,1

10,7

10,7

-

-

-

-

-

-

12

6,9

7,0

8,2

8,4

9,7

10,0

11,4

11,7

13,6

13,7

16

5,1

5,3

6,1

6,4

7,3

7,7

8,8

9,1

10,5

10,7

20

3,6

3,5

4,6

4,4

5,5

5,5

6,6

6,7

8,0

8,1

24

2,2

2,2

3,0

3,0

4,0

3,8

4,9

4,8

6,0

6,0

28

1,2

1,3

1,7

1,9

2,5

2,6

3,4

3,3

4,4

4,3

32

0,4

0,6

0,8

1,1

1,4

1,6

2,0

2,3

2,9

3,1

36

-

0,3

0,2

0,6

0,6

1,0

1,0

1,4

1,7

2,0

40

-

0,1

-

0,2

0,1

0,4

0,3

0,6

0,8

1,0

44

-

-

-

-

-

-

-

0,1

0,2

0,3

48

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 10

Угол поворота

81°

84°

87°

90°

Состав вставки

21° ´ 3 + 18° ´ 1

21° ´ 4

21° ´ 4 + 3° ´ 1

21° ´ 4 + 6° ´ 1

Угол поворота алидады:









вправо

130°30’

132°

133°30’

135°

влево

229°30’

228°

226°30’

225°

Длина касательных, м:









Т1

53,0

55,8

59,0

62,3

Т2

58,0

57,7

69,0

68,9

Длина отрезка биссектрисы, м

19,9

21,8

23,9

26,2

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

16

12,5

12,7

14,9

14,9

-

-

-

-

20

9,7

9,7

11,6

11,5

14,2

14,0

17,2

16,9

24

7,3

?.%

8,9

8,9

11,0

11,0

13,6

13,5

28

5,5

5,4

6,7

6,7

8,4

8,5

10,5

10,6

32

3,9

4,0

5,0

5,0

6,3

6,6

8,0

8,3

36

2,6

2,7

3,5

3,5

4,7

4,8

6,0

6,3

40

1,3

1,5

2,1

2,0

3,2

3,1

4,4

4,4

44

0,5

0,6

1,1

1,0

1,8

1,9

2,9

2,9

48

01

0,2

0,4

0,4

0,7

1,0

1,7

1,8

52

-

-

-

-

0,3

0,5

0,8

1,1

56

-

-

-

-

-

0,3

0,2

0,6

60

-

-

-

-

-

0,1

-

0,2

Таблица 11

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 и 1420 мм. Радиус изгиба отводов 60 м, отводы типа 1 для вставки вида А

Угол поворота

Состав вставки

1° ´ 1

2° ´ 1

3° ´ 1

6° ´ 1

´ 1 + 3° ´ 1

Угол поворота алидады:











вправо

90°30’

91°

91°30’

93°

94°30’

влево

269°30’

269°

268°30’

267°

265°30’

Длина касательных, м:











Т1

3,2

3,7

4,3

5,8

9,2

Т2

8,4

7,8

7,3

5,7

14,0

Длина отрезка биссектрисы, м

-

-

-

0,1

0,4

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

-

-

-

-

-

-

-

-

0,1

0,1

Продолжение таблицы 11

Угол поворота

12°

15°

18°

21°

24°

Состав вставки

´ 2

6° ´ 2 + 3° ´ 1

6° ´ 3

6° ´ 3 + 3° ´ 1

6° ´ 4

Угол поворота алидады:











вправо

96°

97°30’

99°

100°30’

102°

влево

264°

262°30’

261°

259°30’

258°

Длина касательных, м:











Т1

11,7

14,9

17,6

29,7

23,6

Т2

11,6

20,0

17,5

26,1

23,5

Длина отрезка биссектрисы, м

0,6

0,9

1,3

1,9

2,5

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

0,2

0,2

0,5

0,5

0,8

0,8

1,2

1,3

1,7

1,7

8

-

-

0,1

0,2

0,4

0,4

0,7

0,7

1,0

1,0

12

-

-

-

-

0,1

0,1

0,3

0,4

0,6

0,6

16

-

-

-

-

-

-

-

0,1

0,2

0,2

Продолжение таблицы 11

Угол поворота

27°

30°

33°

36°

39°

Состав вставки

6° ´ 4 + 3° ´ 1

6° ´ 5

6° ´ 5 + 3° ´ 1

6° ´ 6

6° ´ 6 + 3° ´ 1

Угол поворота алидады:











вправо

103°30’

105°

106°30’

108°

109°30’

влево

256°30’

255°

253°30’

252°

250°30’

Длина касательных, м:











Т1

26,7

29,7

33,9

36,0

39,3

Т2

32,2

29,6

38,4

35,9

44,8

Длина отрезка биссектрисы, м

3,1

3,8

4,8

5,7

6,7

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

2,4

2,3

3,0

3,0

3,8

3,8

4,7

4,7

5,8

5,7

8

1,5

1,6

2,1

2,1

2,8

2,8

3,5

3,5

4,5

4,5

12

0,9

1,0

1,3

1,3

2,0

2,0

2,6

2,6

3,4

3,4

16

0,5

0,5

0,8

0,8

1,2

1,3

1,8

1,8

2,5

2,4

20

0,1

0,3

0,4

0,4

0,7

0,7

1,1

1,1

1,6

1,7

24

-

-

0,1

0,1

0,3

0,4

0,6

0,6

1,0

1,1

28

-

-

-

-

-

0,2

0,2

0,2

0,6

0,6

32

-

-

-

-

-

-

-

-

0,2

0,3

36

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 11

Угол поворота

42°

45°

48°

51°

54°

Состав вставки

6° ´ 7

6° ´ 7 + 3° ´ 1

6° ´ 8

6° ´ 8 + 3° ´ 1

6° ´ 9

Угол поворота алидады:











вправо

111°

112°30’

114°

115°30’

117°

влево

249°

247°30’

246°

244°30’

243°

Длина касательных, м:











Т1

42,5

45,9

49,3

52,9

56,4

Т2

42,4

51,5

49,2

58,4

56,3

Длина отрезка биссектрисы, м

7,8

9,1

10,5

11,9

13,5

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

6,8

6,8

-

-

-

-

-

-

-

-

8

5,5

5,5

6,6

6,7

7,9

7,9

9,3

9,4

11,1

11,1

12

4,2

4,2

5,3

5,3

6,4

6,4

7,7

7,8

9,3

9,3

16

3,2

3,2

4,1

4,1

5,1

5,1

6,3

6,3

7,5

7,5

20

2,3

2,3

3,0

3,1

3,9

3,9

5,0

4,9

6,1

6,1

24

1,3

1,3

2,2

2,2

2,9

2,9

3,8

3,9

4,8

4,8

28

0,9

0,9

1,4

1,5

2,0

2,6

2,8

2,8

3,6

3,6

32

0,5

0,5

0,9

0,9

1,3

1,3

2,0

2,0

2,7

2,7

36

0,1

0,1

0,4

0,4

0,8

0,8

1,2

1,3

1,9

1,9

40

-

-

0,1

0,2

0,4

0,4

0,7

0,7

1,1

1,1

44

-

-

-

-

0,1

0,1

0,3

0,4

0,7

0,7

48

-

-

-

-

-

-

-

0,2

0,3

0,3

Продолжение таблицы 11

Угол поворота

57°

60°

63°

66°

69°

Состав вставки

6° ´ 9 + 3° ´ 1

6° ´ 10

6° ´ 10 + 3° ´ 1

6° ´ 11

6° ´ 11 + 3° ´ 1

Угол поворота алидады:











вправо

118°30’

120°

121°30’

123°

124°30’

влево

241°30’

240°

238°30’

237°

235°30’

Длина касательных, м:











Т1

60,2

63,9

67,9

71,9

76,1

Т2

65,7

63,8

73,5

71,8

81,7

Длина отрезка биссектрисы, м

15,3

17,1

19,1

21,2

23,6

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

8

13,0

13,0

-

-

-

-

-

-

-

-

12

11,0

11,0

12,8

12,8

15,1

15,1

17,5

17,5

-

-

16

9,2

9,1

10,8

10,8

12,8

12,9

15,1

15,1

17,7

17,7

20

7,5

7,6

9,1

9,1

10,8

10,9

12,8

12,8

15,3

15,2

24

6,0

6,0

7,4

7,4

9,1

9,0

10,8

10,8

13,0

13,0

28

4,7

4,7

6,0

6,0

7,3

7,4

9,0

9,0

10,9

11,0

32

3,6

3,7

4,7

4,7

6,0

5,9

7,3

7,3

9,2

9,1

36

2,7

2,6

3,5

3,5

4,7

4,7

5,9

5,9

7,4

7,5

40

1,8

1,9

2,6

2,6

3,5

3,6

4,6

4,6

6,0

6,0

44

1,1

1,2

1,7

1,7

2,6

2,6

3,5

3,5

4,7

4,7

48

0,7

0,7

1,1

1,1

1,7

1,8

2,6

2,6

3,7

3,7

52

0,2

0,3

0,6

0,6

1,1

1,2

1,7

1,7

2,6

2,6

56

-

0,1

0,2

0,2

0,6

0,6

1,1

1,2

1,8

1,9

60

-

-

-

-

0,2

0,3

0,6

0,6

1,2

1,3

64

-

-

-

-

-

0,1

02

0,2

0,7

0,6

66

-

-

-

-

-

-

-

-

0,2

0,3

70

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 11

Угол поворота

72°

75°

78°

81°

84°

Состав вставки

6° ´ 12

6° ´ 12 + 3° ´ 1

6° ´ 13

6° ´ 13 + 3° ´ 1

6° ´ 14

Угол поворота алидады:











вправо

126°

127°30’

129°

130°30’

132°

влево

234°

232°30’

231°

229°30’

228°

Длина касательных, м:











Т1

80,4

85,8

89,6

94,6

99,6

Т2

80,3

90,6

89,5

100,2

99,5

Длина отрезка биссектрисы, м

26,1

28,8

31,6

34,8

38,2

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

16

20,6

20,6

-

-

-

-

-

-

-

-

20

17,8

17,8

21,1

21,0

-

-

-

-

-

-

24

15,4

15,4

18,2

18,3

21,5

21,5

-

-

-

-

28

13,1

13,1

15,8

15,7

18,6

18,6

22,2

22,2

26,2

26,2

32

11,1

11,1

13,4

13,5

16,1

16,1

19,3

19,3

23,0

23,0

36

9,3

9,3

11,3

11,4

13,8

13,8

16,7

16,7

20,1

20,1

40

7,5

7,5

9,5

9,5

11,6

11,6

14,4

14,3

17,3

17,3

44

6,1

6,1

7,8

7,9

9,8

9,8

12,1

12,2

15,0

15,0

48

4,8

4,8

6,3

6,3

8,0

8,0

10,2

10,2

12,7

12,7

52

3,6

3,6

5,0

5,0

6,5

6,5

8,5

8,5

10,7

10,7

56

2,7

2,7

3,8

3,9

5,2

5,2

6,9

7,0

8,9

8,9

60

1,9

1,9

2,8

2,8

3,9

3,9

5,5

5,5

7,2

7,2

64

1,1

1,1

2,0

2,0

3,0

3,0

4,2

4,3

5,9

5,9

68

0,7

0,7

1,2

1,4

2,1

2,1

3,2

3,2

4,6

4,6

72

0,3

0,3

0,7

0,8

1,3

1,3

2,3

2,3

3,4

3,4

76

-

-

0,3

0,4

0,8

0,8

1,5

1,6

2,5

2,5

80

-

-

-

0,2

0,4

0,4

0,9

1,0

1,7

1,7

84

-

-

-

-

0,1

0,1

0,5

0,5

1,0

1,0

88

-

-

-

-

-

-

0,1

0,3

0,6

0,6

92

-

-

-

-

-

-

-

-

0,2

0,2

Продолжение таблицы 11

Угол поворота

87°

90°

Угол поворота

87°

90°

Состав вставки

´ 14 + 3° ´ 1

´ 15

Длина ординат по тангенсам Т1 и Т2, м

Угол поворота алидады:





Длина абсцисс, м

Т1

Т2

Т1

Т2

вправо

133°30’

135°

32

27,5

27,4

-

-

влево

266°30’

225°

36

24,1

24,2

28,9

28,9

Длина касательных, м:





40

21,1

21,0

25,4

25,4

44

18,3

18,4

22,3

22,3

48

15,8

15,8

19,4

19,4

Т1

105,0

110,6

52

13,5

13,6

16,7

16,7

Т2

110,7

110,5

56

11,4

11,5

14,4

14,4

Длина отрезка биссектрисы, м

41,9

45,7

60

9,6

9,5

12,2

12,2

64

7,8

7,9

10,3

10,3



68

6,3

6,4

8,5

8,5

72

5,0

5,0

6,9

6,9

76

3,8

3,9

5,5

5,5

80

2,8

2,9

4,3

4,342

84

2,0

2,0

3,2

3,2

88

1,2

1,4

2,3

2,3

92

0,8

0,8

1,5

1,5

96

0,3

0,4

0,9

0,9

100

-

0,2

0,5

0,5

104

-

-

0,1

0,1

Таблица 12

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 и 1420 мм. Радиус изгиба отводов 60 м, отводы типа 2 для вставки вида Б

Угол поворота

Состав вставки

1° ´ 1

´ 1

´ 1

´ 1

´ 1

Угол поворота алидады:











вправо

90°30’

91°

91°30’

93°

94°30’

влево

269°30’

269°

268°30’

267°

265°30’

Длина касательных, м:











Т1

3,2

3,7

4,3

5,8

6,3

Т2

8,4

7,8

7,3

5,7

5,3

Длина отрезка биссектрисы, м

-

-

-

0,1

0,2

Продолжение таблицы 12

Угол поворота

12°

15°

18°

21°

24°

Состав вставки

9° ´ 1 + 3° ´ 1

9° ´ 1 + 6° ´ 1

9° ´ 2

9° ´ 2 + 3° ´ 1

9° ´ 2 + 6° ´ 1

Угол поворота алидады:











вправо

96°

97°30’

99°

100°30’

102°

влево

264°

262°30’

261°

259°30’

258°

Длина касательных, м:











Т1

8,7

10,8

12,1

14,4

16,5

Т2

14,5

12,5

11,2

20,7

18,7

Длина отрезка биссектрисы, м

0,4

0,7

0,9

1,3

1,6

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

0,1

0,2

0,2

0,3

0,4

0,4

0,7

0,7

1,0

1,0

8

-

-

-

-

0,1

0,1

0,2

0,3

0,4

0,5

12

-

-

-

-

-

-

-

-

0,1

0,1

Продолжение таблицы 12

Угол поворота

27°

30°

33°

36°

39°

Состав вставки

9° ´ 3

9° ´ 3 + 3° ´ 1

9° ´ 3 + 6° ´ 1

9° ´ 4

9° ´ 4 + 4° ´ 1

Угол поворота алидады:











вправо

103°30’

105°

106°30’

108°

109°30’

влево

256°30’

255°

253°30’

252°

250°30’

Длина касательных, м:











Т1

18,2

20,4

22,6

24,4

26,7

Т2

17,2

26,8

25,0

23,5

33,2

Длина отрезка биссектрисы, м

2,1

2,6

3,2

3,8

4,5

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

1,3

1,5

1,7

1,8

2,2

2,3

2,7

2,7

3,4

3,4

8

0,6

0,6

1,0

1,0

1,3

1,4

1,7

1,7

2,3

2,3

12

0,2

0,2

0,4

0,5

0,7

0,8

1,0

1,0

1,4

1,4

16

-

-

0,1

0,2

0,2

0,3

0,4

0,4

0,7

0,7

20

-

-

-

-

-

-

0,1

0,1

0,2

0,3

24

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 12

Угол поворота

42°

45°

48°

51°

54°

Состав вставки

9° ´ 4° + 6° ´ 1

9° ´ 5

´ 5 + 3° ´ 1

9° ´ 5 + 6° ´ 1

9° ´ 6

Угол поворота алидады:











вправо

111°

112°30’

114°

115°30’

117°

влево

249°

247°30’

246°

244°30’

243°

Длина касательных, м:











Т1

29,0

31,0

33,4

35,8

38,0

Т2

31,5

30,0

40,0

38,4

37,1

Длина отрезка биссектрисы, м

5,3

6,0

7,0

8,0

9,0

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

4,2

4,2

4,9

4,9

5,9

5,9

7,0

7,0

-

-

8

2,9

2,9

3,5

3,5

4,3

4,3

5,2

5,3

6,1

6,1

12

1,8

1,9

2,3

2,3

3,0

3,0

3,8

3,8

4,5

4,5

16

1,1

1,1

1,4

1,4

1,9

2,0

2,5

2,7

3,2

3,2

20

0,5

0,6

0,7

0,7

1,1

1,2

1,6

1,7

2,1

2,1

24

0,1

0,2

0,2

0,2

0,5

0,6

0,9

1,0

1,2

1,2

28

-

-

-

-

0,1

0,2

0,3

0,5

0,6

0,6

32

-

-

-

-

-

-

-

0,1

0,2

0,2

Продолжение таблицы 12

Угол поворота

57°

60°

63°

66°

69°

Состав вставки

9° ´ 6 + 3° ´ 1

9° ´ 6 + 6° ´ 1

9° ´ 7

9° ´ 7 + 3° ´ 1

9° ´ 7 + 6° ´ 1

Угол поворота алидады:











вправо

118°30’

120°

121°30’

123°

124°30’

влево

241°30’

240°

238°30’

237°

235°30’

Длина касательных, м:











Т1

40,6

43,2

45,6

48,4

51,3

Т2

47,2

45,8

44,7

55,0

53,9

Длина отрезка биссектрисы, м

10,2

11,4

12,7

14,2

15,8

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

8

7,4

7,3

8,7

8,7

10,0

10,0

-

-

-

-

12

5,5

5,6

6,7

6,7

7,9

7,9

9,3

9,4

11,0

11,0

16

4,0

4,1

5,0

5,0

6,0

6,0

7,3

7,3

8,7

8,7

20

2,8

2,8

3,6

3,6

4,4

4,4

5,5

5,5

6,7

6,8

24

1,7

1,8

2,4

2,5

3,1

3,1

4,0

4,0

5,0

5,1

28

1,0

1,0

1,5

1,5

2,0

2,0

2,7

2,8

3,6

3,7

32

0,4

0,5

0,8

0,9

1,2

1,2

1,7

1,8

2,4

2,5

36

0,1

0,2

0,3

0,4

0,5

0,5

1,0

1,0

1,5

1,6

40

-

-

-

0,1

0,1

0,1

0,4

0,5

0,8

0,9

44

-

-

-

-

-

-

0,1

0,2

0,3

0,4

Продолжение таблицы 12

Угол поворота

72°

75°

78°

81°

84°

Состав вставки

9° ´ 8

9° ´ 8 + 3° ´ 1

9° ´ 8 + 6° ´ 1

9° ´ 9

9° ´ 9 + 3° ´ 1

Угол поворота алидады:











вправо

126°

127°30’

129°

130°30’

132°

влево

234°

232°30’

231°

229°30’

228°

Длина касательных, м:











Т1

54,0

57,1

60,3

63,4

66,9

Т2

53,0

63,8

63,0

62,4

73,6

Длина отрезка биссектрисы, м

17,4

19,2

21,2

23,2

25,5

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

12

12,8

12,8

-

-

-

-

-

-

-

-

16

10,2

10,2

12,2

12,2

14,4

14,4

16,8

16,8

-

-

20

8,1

8,1

9,7

9,8

11,6

11,7

13,8

13,8

16,4

16,5

24

6,1

6,1

7,6

7,6

9,3

9,3

11,1

11,1

13,4

13,4

28

4,5

4,5

5,7

5,8

7,2

7,3

8,8

8,8

10,8

10,8

32

3,2

3,2

4,2

4,3

5,4

5,5

6,8

6,8

8,5

8,5

36

2,1

2,1

2,9

3,0

3,9

4,0

5,0

5,0

6,5

6,6

40

1,2

1,2

1,9

2,0

2,7

2,8

3,7

3,7

4,9

5,0

44

0,6

0,6

1,1

1,1

1,7

1,8

2,4

2,4

3,5

3,5

48

0,2

0,2

0,5

0,5

1,0

1,0

1,5

1,5

2,3

2,4

52

-

-

0,1

0,2

0,4

0,6

0,8

0,8

1,4

1,5

56

-

-

-

-

0,1

0,2

0,3

0,3

0,7

0,8

60

-

-

-

-

-

-

-

-

0,2

0,3

64

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 12

Угол поворота

87°

90°

Угол поворота

87°

90°

Состав вставки

´ 9 + 6° ´ 1

´ 10

Длина ординат по тангенсам Т1 и Т2, м

Угол поворота алидады:





Длина абсцисс, м

Т1

Т2

Т1

Т2

вправо

133°30’

135°

20

19,6

19,6

-

-

влево

266°30’

225°

24

16,1

16,1

19,2

19,2

Длина касательных, м:





28

13,2

13,2

15,8

15,8

32

10,5

10,5

12,9

12,9

36

8,3

8,4

10,3

10,3

Т1

70,5

74,1

40

6,4

6,5

8,1

8,1

Т2

73,3

73,2

44

4,7

4,8

6,2

6,2

Длина отрезка биссектрисы, м

28,9

30,5

48

3,4

3,5

4,6

4,6

32

2,2

2,4

3,2

3,2



56

1,3

1,4

2,1

2,1

60

0,7

0,8

1,3

1,3

64

0,2

0,4

0,6

0,6

68

-

0,1

0,2

0,2

Таблица 13

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 и 1420 мм. Радиус изгиба отводов 60 м, отводы типа 3 и 1 для вставки вида В

Угол поворота

7°

8°

9°

12°

15°

Состав вставки

7° ´ 1

´ 1

9° ´ 1

12° ´ 1

15° ´ 1

Угол поворота алидады:











вправо

93°30’

94°

94°30’

96°

97°30’

влево

266°30’

266°

265°30’

264°

262°30’

Длина касательных, м:











Т1

9,5

9,3

8,0

10,2

12,6

Т2

13,7

13,9

15,2

13,1

11,2

Длина отрезка биссектрисы, м

0,3

0,3

0,2

0,5

0,7

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,1

0,2

Продолжение таблицы 13

Угол поворота

18°

21°

24°

27°

30°

Состав вставки

15° ´ 1 + 3° ´ 1

15° ´ 1 + 6° ´ 1

15° ´ 1 + 9° ´ 1

15° ´ 1 + 12° ´ 1

15° ´ 2

Угол поворота алидады:











вправо

99°

100°30’

102°

103°30’

105°

влево

261°

259°30’

258°

256°30’

255°

Длина касательных, м:











Т1

14,7

17,0

19,5

21,9

24,1

Т2

20,3

18,1

27,4

25,2

23,3

Длина отрезка биссектрисы, м

1,0

1,4

1,9

2,5

3,1

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

0,5

0,5

0,8

0,9

1,2

1,3

1,6

1,7

2,2

2,2

8

0,1

0,3

0,3

0,5

0,6

0,7

0,9

1,0

1,3

1,3

12

-

0,1

-

0,1

0,2

0,3

0,4

0,5

0,7

0,7

16

-

-

-

-

-

0,1

0,1

0,1

0,2

0,2

Продолжение таблицы 13

Угол поворота

33°

36°

39°

42°

45°

Состав вставки

15° ´ 2 + 3° ´ 1

15° ´ 2 + 6° ´ 1

15° ´ 2 + 9° ´ 1

15° ´ 2 + 12° ´ 1

15° ´ 3

Угол поворота алидады:











вправо

106°30’

108°

109°30’

111°

112°30’

влево

253°30’

252°

250°30’

249°

247°30’

Длина касательных, м:











Т1

26,8

29,3

31,9

34,5

37,1

Т2

32,6

30,5

40,0

380

36,2

Длина отрезка биссектрисы, м

1,8

4,5

5,3

6,3

7,2

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

2,9

2,9

3,5

3,5

4,3

4,3

5,2

5,2

6,2

6,1

8

1,8

1,9

2,5

2,4

3,2

3,1

3,9

3,8

4,7

4,7

12

1,1

1,1

1,5

1,6

2,1

2,1

2,8

2,8

3,5

3,5

16

0,5

0,6

0,9

0,9

1,3

1,4

1,8

1,9

2,4

2,4

20

0,1

0,3

0,4

0,5

0,7

0,8

1,0

1,1

1,5

1,5

24

-

0,1

0,1

0,1

0,2

2,2

2,3

0,6

0,8

0,8

28

-

-

-

-

-

0,1

0,1

0,2

0,3

0,3

Продолжение таблицы 13

Угол поворота

48°

51°

54°

57°

60°

Состав вставки

15° ´ 3 + 3° ´ 1

15° ´ 3 + 6° ´ 1

15° ´ 3 + 9° ´ 1

15° ´ 3 + 12° ´ 1

15° ´ 4

Угол поворота алидады:











вправо

114°

115°30’

117°

118°30’

120°

влево

246°

244°30’

243°

241°30’

240°

Длина касательных, м:











Т1

39,9

42,7

45,6

48,5

51,5

Т2

45,8

44,0

53,8

52,1

50,6

Длина отрезка биссектрисы, м

8,3

9,5

10,8

12,2

13,7

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

4

7,3

7,3

-

-

-

-

-

-

-

-

8

5,7

5,7

6,8

6,9

8,1

8,2

9,5

9,6

11,2

11,2

12

4,3

4,4

5,2

5,3

6,4

6,4

7,6

7,6

9,0

9,0

16

3,2

3,1

3,9

3,9

4,9

4,9

6,0

6,0

7,1

7,2

20

2,1

2,1

2,8

2,8

3,6

3,6

4,5

4,5

5,5

5,5

24

1,3

1,3

1,8

1,8

2,6

2,5

3,3

3,3

4,2

4,2

28

0,7

0,7

1,4

1,1

1,6

1,7

2,3

2,4

3,1

3,1

32

0,2

0,3

0,5

0,7

0,9

1,1

1,4

1,5

2,0

2,0

36

-

0,1

0,1

0,2

0,4

0,5

0,8

0,8

1,2

1,2

Продолжение таблицы 13

Угол поворота

78°

81°

84°

87°

90°

Состав вставки

15° ´ 5 + 3° ´ 1

15° ´ 5 + 6° ´ 1

15° ´ 5 + 9° ´ 1

15° ´ 5 + 12° ´ 1

15° ´ 6

Угол поворота алидады:











вправо

129°

130°30’

132°

133°30’

135°

влево

231°

229°30’

228°

226°30’

225°

Длина касательных, м:











Т1

72,1

76,0

80,1

84,4

88,8

Т2

78,1

77,4

88,4

88,1

87,9

Длина отрезка биссектрисы, м

25,3

27,8

30,5

33,5

36,6

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

16

19,6

19,6

-

-

-

-

-

-

-

-

20

16,6

16,6

19,5

19,6

-

-

-

-

-

-

24

13,9

14,0

16,5

16,6

19,6

19,8

23,4

23,4

-

-

28

11,5

11,5

13,8

13,8

16,6

16,6

19,8

19,9

23,8

23,8

32

9,3

9,3

11,5

11,4

13,9

13,9

16,8

16,8

20,2

20,2

36

7,4

7,4

9,3

9,3

11,5

11,5

14,1

14,1

17,1

17,1

40

5,8

5,8

7,4

7,4

9,3

9,3

11,7

11,7

14,3

14,3

44

4,4

4,5

5,7

5,9

7,4

7,6

9,5

9,6

12,0

12,0

48

3,2

3,2

4,3

4,4

5,8

5,8

7,5

7,6

9,7

9,7

52

2,2

2,2

3,2

3,2

4,4

4,4

5,9

6,0

7,7

7,7

56

1,3

1,4

2,1

2,2

2,2

3,3

4,5

4,5

6,1

6,1

60

0,7

0,7

1,3

1,3

2,2

2,2

3,3

3,3

4,6

4,6

64

0,2

0,4

0,7

0,8

1,3

1,5

2,2

2,3

3,4

3,4

68

-

0,1

0,2

0,4

0,7

0,8

1,3

1,5

2,3

2,3

72

-

-

-

0,1

0,2

0,3

0,7

0,8

1,4

1,4

76

-

-

-

-

-

0,1

0,3

0,4

0,8

0;8

80

-

-

-

-

-

-

-

0,1

0,3

0,3

Продолжение таблицы 13

Угол поворота

78°

81°

84°

87°

90°

Состав вставки

15° ´ 5 + 3° ´ 1

15° ´ 5 + 6° ´ 1

15° ´ 5 + 9° ´ 1

15° ´ 5 + 12° ´ 1

15° ´ 6

Угол поворота алидады:











вправо

129°

130°30’

132°

133°30’

135°

влево

231°

229°30’

228°

226°30’

225°

Длина касательных, м:











Т1

72,1

76,0

80,1

84,4

88,8

Т2

78,1

77,4

88,4

88,1

87,9

Длина отрезка биссектрисы, м

25,3

27,8

30,5

33,5

36,6

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

16

19,6

19,6

-

-

-

-

-

-

-

-

20

16,6

16,6

19,5

19,6

-

-

-

-

-

-

24

13,9

14,0

16,5

16,6

19,6

19,8

23,4

23,4

-

-

28

11,5

11,5

13,8

13,8

16,6

16,6

19,8

19,9

23,8

23,8

32

9,3

9,3

11,5

11,4

13,9

13,9

16,8

16,8

20,2

20,2

36

7,4

7,4

9,3

9,3

11,5

11,5

14,1

14,1

17,1

17,1

40

5,8

5,8

7,4

7,4

9,3

9,3

11,7

11,7

14,3

14,3

44

4,4

4,5

5,7

5,9

7,4

7,6

9,5

9,6

12,0

12,0

48

3,2

3,2

4,3

4,4

5,8

5,8

7,5

7,6

9,7

9,7

52

2,2

2,2

3,2

3,2

4,4

4,4

5,9

6,0

7,7

7,7

56

1,3

1,4

2,1

2,2

2,2

3,3

4,5

4,5

6,1

6,1

60

0,7

0,7

1,3

1,3

2,2

2,2

3,3

3,3

4,6

4,6

64

0,2

0,4

0,7

0,8

1,3

1,5

2,2

2,3

3,4

3,4

68

-

0,1

0,2

0,4

0,7

0,8

1,3

1,5

2,3

2,3

72

-

-

-

0,1

0,2

0,3

0,7

0,8

1,4

1,4

76

-

-

-

-

-

0,1

0,3

0,4

0,8

0;8

80

-

-

-

-

-

-

-

0,1

0,3

0,3

Таблица 14

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 3-градусных отводов типа 1

Угол поворота

4°

9°

12°

Состав вставки

4° ´ 1

5° ´ 1

3° ´ 1

3° ´ 3

3° ´ 4

Угол поворота алидады:











вправо

92°

92°30’

93°

94°30’

96°

влево

268°

267°30’

267°

265°30’

264°

Длина касательных, м:











Т1

3,9

4,2

9,4

15,2

21,0

Т2

7,7

7,3

13,9

19,7

25,5

Длина отрезка биссектрисы, м

-

-

0,3

0,6

1,2

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

-

-

-

-

-

-

0,3

0,3

0,7

0,7

10

-

-

-

-

-

-

0,1

0,1

0,4

0,4

15

-

-

-

-

-

-

-

-

0,1

0,1

Продолжение таблицы 14

Угол поворота

15°

18°

21°

24°

27°

Состав вставки

3° ´ 5

3° ´ 6

´ 7

´ 8

´ 9

Угол поворота алидады:











вправо

97°30’

99°

100°30’

102°

103°30’

влево

262°30’

261°

259°30’

258°

256°30’

Длина касательных, м:











Т1

26,9

32,8

38,8

44,8

50,9

Т2

31,4

37,3

43,3

49,3

55,4

Длина отрезка биссектрисы, м

1,8

2,8

3,7

4,9

6,2

Длина ординат по тангенсам Т1 и Т2, м

Джина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

1,3

1,3

2,0

2,0

2,9

2,9

4,0

4,0

5,3

5,3

10

0,8

0,8

1,4

1,4

2,2

2,2

3,1

3,1

4,2

4,2

15

0,4

0,4

0,9

0,9

1,5

1,5

2,3

2,3

3,3

3,3

20

0,2

0,2

0,5

0,5

1,0

1,0

1,6

1,6

2,5

2,5

25

-

-

0,2

0,2

0,5

0,5

1,1

1,1

1,7

1,7

30

-

-

-

-

0,3

0,3

0,6

0,6

1,2

1,2

35

-

-

-

-

-

-

0,3

0,3

0,7

0,7

40

-

-

-

-

-

-

0,1

0,1

0,4

0,4

Продолжение таблицы 14

Угол поворота

30°

33°

36°

39°

42°

Состав вставки

3° ´ 10

3° ´ 11

30° ´ 12

3° ´ 13

´ 14

Угол поворота алидады:











вправо

105°

106°30’

108°

109°30’

111°

влево

255°

253°30’

252°

250°30’

249°

Длина касательных, м:











Т1

57,1

63,3

69,7

76,2

82,7

Т2

61,6

67,8

74,2

80,7

87,2

Длина отрезка биссектрисы, м

7,3

9,4

11,4

13,4

15,8

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

6,7

6,7

8,4

8,4

10,4

10,4

12,5

12,5





10

5,5

5,5

7,1

7,1

8,8

8,8

10,8

10,8

13,0

13,0

15

4,5

4,5

5,8

5,8

7,4

7,4

9,2

9,2

11,3

11,3

20

3,5

3,5

4,7

4,7

6,1

6,1

7,8

7,8

9,7

9,7

25

2,7

2,7

3,7

3,7

5,0

5,0

6,5

6,5

8,3

8,3

30

1,9

1,9

2,9

2,9

4,0

4,0

5,3

5,3

6,9

6,9

35

1,3

1,3

2,1

2,1

3,1

3,1

4,3

4,3

5,7

5,7

40

0,8

0,8

1,5

1,5

2,3

2,3

3,3

3,3

4,6

4,6

55

-

-

0,3

0,3

0,6

0,6

1,2

1,2

2,0

2,0

70

-

-

-

-

-

-

0,1

0,1

0,5

0,5

Продолжение таблицы 14

Угол поворота

45°

48°

51°

54°

57°

Состав вставки

3° ´ 15

3° ´ 16

3° ´ 17

3° ´ 18

3° ´ 19

Угол поворота алидады:











вправо

112°30’

114°

115°30’

117°

118°30’

влево

247°30’

246°

244°30’

243°

241°30’

Длина касательных, м:











Т1

89,5

96,3

102,4

110,6

118,0

Т2

94,1

100,8

107,9

115,9

122,5

Длина отрезка биссектрисы, м

18,2

21,0

23,8

27,1

30,5

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

10

15,6

15,6

18,5

18,5

21,6

21,6

25,3

25,3

-

-

15

13,7

13,7

16,3

16,3

19,4

19,4

22,8

22,8

-

-

20

11,9

11,9

14,4

14,4

17,2

17,2

20,4

20,4

24,0

24,0

25

10,3

10,3

12,5

12,5

15,2

15,2

18,1

18,1

21,4

21,4

30

8,7

8,7

10,9

10,9

13,3

13,3

16,0

16,0

19,2

19,2

35

7,4

7,4

9,3

9,3

11,5

11,5

14,1

14,1

17,0

17,0

40

6,1

6,1

7,9

7,9

9,9

9,9

12,3

12,3

15,0

15,0

55

3,1

3,1

4,3

4,3

5,8

5,8

7,7

7,7

9,8

9,8

70

1,1

1,1

1,8

1,8

2,9

2,9

4,2

4,2

5,7

5,7

85

-

-

0,4

0,4

0,9

0,9

1,7

1,7

2,8

2,8

100

-

-

-

-

-

-

0,4

0,4

0,9

0,9

Продолжение таблицы 14

Угол поворота

60°

Угол поворота

60°

Состав вставки

´ 20

Длина ординат по тангенсам Т1 и Т2, м

Угол поворота алидады:



Длина абсцисс, м

Т1

Т2

Т1

Т2

вправо

120°

20

28,0

28,0

12,3

12,3

влево

240°

25

25,3

25,3

7,7

7,7

Длина касательных, м:



30

22,8

22,8

4,2

4,2

35

20,4

20,4

1,7

1,7

40

18,1

18,1

0,4

0,4

Т1

125,6



Т2

130,1

Длина отрезка биссектрисы, м

34,2

Таблица 15

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 3-градусных отводов типа 1 с прямыми вставками длиной 11,6 м

Угол поворота

4°

9°

12°

Состав вставки

4° ´ 1

5° ´ 1

3° ´ 1

3° ´ 3

3° ´ 4

Угол поворота алидады:











вправо

92°

92°30’

93°

94°30’

96°

влево

268°

267°30’

267°

265°30’

264°

Длина касательных, м:











Т1

3,9

32

15,2

25,8

38,5

Т2

7,7

7,3

19,7

31,3

43,0

Длина отрезка биссектрисы, м

-

-

0,6

1,2

2,4

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

1,0

1,0

-

-

-

-

1,0

1,0

1,9

1,9

10

-

-

-

-

-

-

0,7

0,7

1,4

1,4

15

-

-

-

-

-

-

0,4

0,4

1,0

1,0

20

-

-

-

-

-

-

0,2

0,2

0,8

0,8

25

-

-

-

-

-

-

-

-

0,5

0,5

30

-

-

-

-

-

-

-

-

0,3

0,3

Продолжение таблицы 15

Угол поворота

15°

18°

21°

24°

27°

Состав вставки

3° ´ 5

3° ´ 6

´ 7

´ 8

´ 9

Угол поворота алидады:











вправо

97°30’

99°

100°30’

102°

103°30’

влево

262°30’

261°

259°30’

258°

256°30’

Длина касательных, м:











Т1

50,3

62,1

74,0

86,1

98,3

Т2

54,8

66,6

78,5

90,6

102,8

Длина отрезка биссектрисы, м

3,7

5,5

7,4

9,9

12,4

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

3,2

3,2

4,8

4,8

6,7

6,7

9,1

9,1

11,5

11,5

10

2,6

2,6

4,0

4,0

5,9

5,9

8,0

8,0

10,6

10,6

15

2,1

2,1

3,4

3,4

5,1

5,1

7,0

7,0

9,5

9,5

20

1,6

1,6

2,8

2,8

4,3

4,3

6,2

6,2

8,5

8,5

25

1,1

1,1

2,3

2,3

3,6

3,6

5,4

5,4

7,4

7,4

30

0,9

0,9

1,8

1,8

3,0

3,0

4,6

4,6

6,6

6,6

35

0,6

0,6

1,3

1,3

2,5

2,5

3,8

3,8

5,8

5,8

40

0,4

0,4

1,0

1,0

2,0

2,0

3,3

3,3

5,0

5,0

55

-

-

0,2

0,2

0,8

0,8

1,7

1,7

3,0

3,0

70

-

-

-

-

-

-

0,7

0,7

1,4

1,4

85

-

-

-

-

-

-

-

-

0,5

0,5

Продолжение таблицы 15

Угол поворота

30°

Угол поворота

30°

Состав вставки

´ 10

Длина ординат по тангенсам Т1 и Т2, м

Угол поворота алидады:



Длина абсцисс, м

Т1

Т2

вправо

105°

5

14,8

14,8

влево

255°

10

13,5

13,5

Длина касательных, м:



15

12,2

12,2

20

11,1

11,1

25

10,0

10,0

Т1

110,6

30

9,0

9,0

Т2

115,1

35

7,9

7,9

Длина отрезка биссектрисы, м

15,6

40

6,9

6,9

55

4,6

4,6



70

2,7

2,7

85

1,2

1,2

100

0,4

0,4

Таблица 16

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 м. Радиус изгиба отводов 40 м, кривые из 6-градусных отводов типа 1

Угол поворота

7°

8°

9°

12°

15°

Состав вставки

4° + 3°

5° + 3°

6° ´ 1 + 3° ´ 1

6° ´ 2

6° ´ 2 + 3°

Угол поворота алидады:











вправо

93°30’

94°

94°30’

96°

97°30’

влево

266°30’

266°

265°30’

264°

262°30’

Длина касательных, м:











Т1

8,7

8,3

8,1

10,4

13,7

Т2

14,5

14,9

15,1

12,8

21,2

Длина отрезка биссектрисы, м

0,3

0,4

0,4

0,6

1,0

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

-

0,1

-

0,1

-

0,1

0,1

0,1

0,4

0,4

10

-

-

-

-

-

-

-

-

-

0,2

Продолжение таблицы 16

Угол поворота

18°

21°

24°

27°

30°

Состав вставки

6° ´ 3

6° ´ 3 + 3°

6° ´ 4

6° ´ 4 + 3°

6° ´ 5

Угол поворота алидады:











вправо

99°

100°30’

102°

103°30’

105°

влево

261°

259°30’

258°

256°30’

255°

Длина касательных, м:











Т1

16,3

16,6

22,3

25,6

28,4

Т2

18,7

27,2

24,7

33,4

30,9

Длина отрезка биссектрисы, м

1,2

1,9

2,5

3,1

3,8

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

0,7

0,7

1,1

1,1

1,5

1,5

2,2

2,1

2,8

2,8

10

0,2

0,2

0,5

0,5

0,8

0,8

1,3

1,3

1,7

1,7

15

-

-

0,1

0,2

0,3

0,3

0,6

0,6

0,9

0,9

20

-

-

-

-

-

-

0,1

0,3

0,4

0,7

Продолжение таблицы 16

Угол поворота

33°

36°

39°

42°

45°

Состав вставки

6° ´ 5 + 3°

´ 6

´ 6 + 3°

´ 7

´ 7 + 3°

Угол поворота алидады:











вправо

106°30’

108°

109°30’

111°

112°30’

влево

253°30’

252°

250°30’

249°

247°30’

Длина касательных, м:











Т1

31,7

34,7

38,1

41,3

44,7

Т2

39,6

37,1

46,0

43,7

52,7

Длина отрезка биссектрисы, м

4,8

5,7

6,7

7,8

9,1

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

3,5

3,6

4,4

4,4

5,5

5,4

6,5

6,5

7,8

7,9

10

2,4

2,3

3,0

3,0

3,9

4,0

4,9

4,9

6,0

5,9

15

1,5

1,5

2,0

2,0

2,7

2,7

3,4

3,4

4,4

4,4

20

0,8

0,7

1,1

1,1

1,6

1,7

2,3

2,3

3,0

3,1

26

0,2

0,3

0,5

0,5

0,9

0,9

1,3

1,3

2,0

2,0

30

-

0,1

0,1

0,1

0,4

0,4

0,7

0,7

1,1

1,2

35

-

-

-

-

-

0,2

0,2

0,2

0,5

0,5

40

-

-

-

-

-

-

-

-

0,1

0,2

Продолжение таблицы 16

Угол поворота

48°

51°

54°

57°

60°

Состав вставки

´ 8

´ 8 + 3°

6° ´ 9

6° ´ 9 + 3°

6° ´ 10

Угол поворота алидады:











вправо

114°

115°30’

117°

118°30’

120°

влево

246°

244°30’

243°

241°30’

240°

Длина касательных, м:











Т1

48,0

51,7

55,2

59,0

62,7

Т2

50,4

59,7

57,6

67,0

65,1

Длина отрезка биссектрисы, м

10,5

11,9

13,4

15,3

17,1

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

10

7,1

7,1

8,6

8,6

10,2

10,2

11,9

12,0

14,0

14,0

15

5,4

5,4

6,6

6,7

7,9

7,9

9,6

9,6

11,3

11,3

20

3,8

3,8

5,0

5,0

6,1

6,1

7,4

7,6

9,1

9,1

25

2,7

2,7

3,5

3,6

4,5

4,5

5,7

5,7

7,0

7,0

30

1,6

1,6

2,4

2,3

3,1

3,1

4,1

4,2

5,3

5,3

35

0,9

0,9

1,4

1,5

2,1

2,1

2,9

2,9

3,7

3,7

40

0,4

0,4

0,7

0,7

1,1

1,1

1,8

1,9

2,6

2,6

55

-

-

-

-

-

-

-

0,2

0,3

0,3

Таблица 17

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 6-градусных отводов типа 1 с прямыми вставками длиной 11,6 м

Угол поворота

7°

8°

9°

12°

15°

Состав вставки

4° ´ 1 + 3°

5° ´ 1 + 3°

6° ´ 1 + 3°

6° ´ 2

6° ´ 2 + 3°

Угол поворота алидады:











вправо

93°30’

94°

94°30’

96°

97°30’

влево

266°30’

266°

265°30’

264°

262°30’

Длина касательных, м:











Т1

13,7

12,7

12,0

16,3

23,1

Т2

21,1

22,1

22,8

18,7

35,2

Длина отрезка биссектрисы, м

0,7

0,7

0,8

1,2

1,9

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

0,3

0,4

0,3

0,5

0,3

0,5

0,7

0,7

1,4

1,2

10

-

0,2

-

0,2

-

0,3

0,2

0,2

0,9

0,9

15

-

-

-

-

-

-

-

-

0,4

0,6

20

-

-

-

-

-

-

-

-

-

0,4

25

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 17

Угол поворота

18°

21°

24°

27°

30°

Состав вставки

6° ´ 3

6° ´ 3 + 3°

6° ´ 4

6° ´ 4 + 3°

6° ´ 5

Угол поворота алидады:











вправо

99°

100°30’

102°

103°30’

105°

влево

261°

259°30’

258°

256°30’

255°

Длина касательных, м:











Т1

28,0

34,7

40,0

46,7

52,3

Т2

30,4

47,4

42,4

59,6

54,7

Длина отрезка биссектрисы, м

2,5

3,8

4,9

6,3

7, 6

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

1,9

1,9

2,9

3,1

4,0

4,0

5,4

5,2

6,6

6,6

10

1,4

1,4

2,1

2,3

2,9

2,9

4,3

4,2

5,5

5,5

15

0,9

0,9

1,6

1,5

2,1

2,1

3,3

3,5

4,5

4,5

20

0,4

0,4

1,1

1,0

1,6

1,6

2,3

2,7

3,4

3,4

25

-

-

0,5

0,8

1,1

1,1

1,8

1,9

2,4

2,4

30

-

-

0,1

0,5

0,6

0,6

1,3

1,2

1,9

1,9

35

-

-

-

0,2

0,1

0,1

0,7

0,9

1,3

1,3

40

-

-

-

-

-

-

0,2

0,6

0,8

0,8

Таблица 18

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 3-градусных отводов типа 1

Угол поворота

4°

5°

6°

9°

12°

Состав вставки

4° ´ 1

´ 1

´ 2

3° ´ 3

3° ´ 4

Угол поворота алидады:











вправо

92°

92°30’

93°

94°30’

96°

влево

268°

267°30’

267°

265°30’

264°

Длина касательных, м:











Т1

4,8

5,3

10,1

16,9

21,7

Т2

6,8

6,3

13,1

18,9

24,8

Длина отрезка биссектрисы, м

-

0,1

0,3

0,6

1,2

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

-

-

-

-

-

-

0,3

0,3

0,7

0,7

10

-

-

-

-

-

-

0,1

0,1

0,4

0,4

15

-

-

-

-

-

-

-

-

0,1

0,1

Продолжение таблицы 18

Угол поворота

15

18

21

24

27

Состав вставки

3° ´ 5

3° ´ 6

3° ´ 7

3° ´ 8

3° ´ 9

Угол поворота алидады:











вправо

97°30’

99°

100°30’

102°

103°30’

влево

262°30’

261°

259°30’

258°

256°30’

Длина касательных, м:











Т1

27,6

33,5

39,5

45,5

51,6

Т2

30,7

36,6

42,5

48,6

54,7

Длина отрезка биссектрисы, м

1,9

2,8

3,7

4,9

6,2

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

1,3

1,3

2,0

2,0

2,9

2,9

4,0

4,0

5,3

5,3

19

0,8

0,8

1,4

1,5

2,2

2,2

3,1

3,1

4,2

4,1

15

0,4

0,4

0,9

0,9

1,5

1,5

2,3

2,3

3,3

3,3

20

0,2

0,2

0,5

0,5

1,0

1,0

1,6

1,6

2,5

2,5

25

-

-

0,2

0,2

0,5

0,5

1,1

1,1

1,7

1,7

30

-

-

-

-

0,3

0,3

0,6

0,6

1,2

1,2

35

-

-

-

-

-

-

0,3

0,3

0,7

0,7

40

-

-

-

-

-

-

0,1

0,1

0,4

0,4

Продолжение таблицы 18

Угол поворота

30°

33°

36°

39°

42°

Состав вставки

3° ´ 10

3° ´ 11

3° ´ 12

3° ´ 13

3° ´ 14

Угол поворота алидады:











вправо

105°

106°30’

108°

109°30’

111°

влево

255°

253°30’

252°

250°30’

249°

Длина касательных, м:











Т1

57,8

64,0

70,4

76,9

83,4

Т2

60,8

67,1

73,4

79,9

86,5

Длина отрезка биссектрисы, м

7,8

9,5

11,4

13,4

15,7

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

6,7

6,7

8,4

8,4

10,4

10,4

-

-

-

-

10

5,5

5,5

7,1

7,1

8,8

8,8

10,8

10,8

13,0

13,0

15

4,5

4,5

5,8

5,8

7,4

7,4

9,2

9,2

11,3

11,3

20

3,5

3,5

4,7

4,7

6,1

6,1

7,8

7,8

9,7

9,7

25

2,7

2,7

3,7

3,7

5,0

5,0

6,5

6,5

8,3

8,3

30

1,9

1,9

2,9

2,9

4,0

4,0

5,3

5,3

6,9

6,9

35

1,3

1,3

2,1

2,1

3,1

3,1

4,3

4,3

5,7

5,7

40

0,8

0,8

1,5

1,5

2,3

2,3

3,3

3,3

4,6

4,6

55

-

-

0,2

0,2

0,6

0,6

1,2

1,2

2,0

2,0

70

-

-

-

-

-

-

0,1

0,1

0,5

0,5

Продолжение таблицы 18

Угол поворота

45°

48°

51°

54°

57°

Состав вставки

3° ´ 15

3° ´ 16

3° ´ 17

3° ´ 18

3° ´ 19

Угол поворота алидады:











вправо

112°30’

114°

115°30’

117°

118°30’

влево

247°30’

246°

244°30’

243°

241°30’

Длина касательных, м:











Т1

90,2

97,0

104,1

111,3

118,7

Т2

93,2

100,1

107,1

114,3

121,7

Длина отрезка биссектрисы, м

18,2

20,9

23,8

27,1

30,5

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

10

15,6

15,6

18,5

18,5

-

-

-

-

-

-

15

13,7

13,7

16,3

16,3

19,4

19,4

22,7

22,7

26,5

26,5

20

11,9

11,9

14,4

14,4

17,2

17,2

20,4

20,4

24,0

24,0

25

10,3

10,3

12,5

12,5

15,2

15,2

18,1

18,1

21,4

21,4

30

8,7

8,7

10,9

10,9

13,3

13,3

16,0

16,0

19,2

19,2

35

7,4

7,4

9,3

9,3

11,5

11,5

14,1

14,1

17,0

17,0

40

6,1

6,1

7,9

7,9

9,9

9,9

12,3

12,3

15,0

15,0

55

3,1

3,1

4,3

4,3

5,8

5,8

7,7

7,7

9,8

9,8

70

1,1

1,

1,8

1,8

2,9

2,9

4,1

4,1

5,7

5,7

85

0,1

0,1

0,4

0,4

0,9

0,9

1,7

1,7

2,8

2,8

100

-

-

-

-

-

-

0,4

0,4

0,9

0,9

Продолжение таблицы 18

Угол поворота

60°

Угол поворота

60°

Состав вставки

´ 20

Длина ординат по тангенсам Т1 и Т2, м

Угол поворота алидады:



Длина абсцисс, м

Т1

Т2

вправо

120°

20

28,0

28,0

влево

240°

25

25,3

25,3

Длина касательных, м:



30

22,8

22,8

35

20,4

20,4

40

18,1

18,1

Т1

126,3

55

12,3

12,3

Т2

129,3

70

7,7

7,7

Длина отрезка биссектрисы, м

34,2

85

4,2

4,2

100

1,7

1,7



115

0,4

0,4

Таблица 19

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 3-градусных отводов типа 1 с прямыми вставками длиной 11,6 м

Угол поворота

4°

5°

6°

9°

12°

Состав вставки

4° ´ 1

´ 1

´ 2

3° ´ 3

3° ´ 4

Угол поворота алидады:











вправо

92°

92°30’

93°

94°30’

96°

влево

268°

267°30’

267°

265°30’

264°

Длина касательных, м:











Т1

4,8

9,0

15,8

27,5

39,2

Т2

6,8

16,9

18,9

30,6

42,3

Длина отрезка биссектрисы, м

-

0,3

0,6

1,2

2,4

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

-

-

-

-

0,3

0,3

1,0

1,0

1,9

1,9

10

-

-

-

-

0,1

0,1

0,7

0,7

1,4

1,4

15

-

-

-

-

-

-

0,4

0,4

1,0

1,0

20

-

-

-

-

-

-

0,2

0,2

0,8

0,8

25

-

-

-

-

-

-

-

-

0,5

0,5

30

-

-

-

-

-

-

-

-

0,3

0,3

Продолжение таблицы 19

Угол поворота

15

18

21

24

27

Состав вставки

3° ´ 5

3° ´ 6

3° ´ 7

3° ´ 8

3° ´ 9

Угол поворота алидады:











вправо

97°30’

99°

100°30’

102°

103°30’

влево

262°30’

261°

259°30’

258°

256°30’

Длина касательных, м:











Т1

51,0

62,8

74,8

86,8

99,0

Т2

54,0

65,9

77,8

89,9

102,0

Длина отрезка биссектрисы, м

4,0

5,5

7,4

9,9

12,5

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

3,2

3,2

4,8

4,8

6,7

6,7

9,1

9,1

11,6

11,6

10

2,6

2,6

4,0

4,0

5,9

5,9

8,0

8,0

10,6

10,6

15

2,1

2,1

3,4

3,4

5,1

5,1

7,0

7,0

9,5

9,5

20

1,6

1,6

2,8

2,8

4,3

4,3

6,2

6,2

8,5

8,5

25

1,1

1,1

2,3

2,3

3,6

3,6

5,4

5,4

7,4

7,4

30

0,9

0,9

1,8

1,8

3,0

3,0

4,6

4,6

6,6

6,6

35

0,6

0,6

1,3

1,3

2,5

2,5

3,8

3,8

5,8

5,8

40

0,4

0,4

1,0

1,0

2,0

2,0

3,2

3,2

5,0

5,0

55

-

-

0,2

0,2

0,8

0,8

1,7

1,7

3,0

3,0

70

-

-

-

-

-

-

0,7

0,7

1,4

1,4

85

-

-

-

-

-

-

-

-

0,5

0,5

Продолжение таблицы 19

Угол поворота

30°

Угол поворота

30°

Состав вставки

´ 10

Длина ординат по тангенсам Т1 и Т2, м

Угол поворота алидады:



Длина абсцисс, м

Т1

Т2

вправо

105°

5

14,8

14,8

влево

255°

10

13,5

13,5

Длина касательных, м:



15

12,2

12,2

20

11,1

11,1

25

10,0

10,0

Т1

111,3

30

9,0

9,0

Т2

114,4

35

7,9

7,9

Длина отрезка биссектрисы, м

15,6

40

6,9

6,9

55

4,6

4,6



70

2,7

2,7

85

1,2

1,2

100

0,4

0,4

Таблица 20

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 6-градусных отводов типа 1 с прямыми вставками длиной 11,8 м

Угол поворота

7°

8°

9°

12°

15°

Состав вставки

4° ´ 1 + 3°

5° ´ 1 + 3°

6° ´ 1 + 3°

6° ´ 2

6° ´ 2 + 3°

Угол поворота алидады:











вправо

93°30’

94°

94°30’

96°

97°30’

влево

266°30’

266°

265°30’

264°

262°30’

Длина касательных, м:











Т1

14,5

13,6

13,1

17,5

24,2

Т2

20,3

21,2

21,8

17,4

34,1

Длина отрезка биссектрисы, м

0,7

0,7

0,8

1,2

1,9

Длина ординат по тангенсам Т1 и Т2, м

Длила абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

0,3

0,4

0,3

0,5

0,2

0,5

0,7

0,7

1,4

1,2

10

-

0,2

-

0,2

-

0,2

0,2

0,2

0,9

0,9

15

-

-

-

-

-

-

-

-

0,4

0,6

20

-

-

-

-

-

-

-

-

-

0,4

25

-

-

-

-

-

-

-

-

-

0,1

Продолжение таблицы 20

Угол поворота

18°

21°

24°

27°

30°

Состав вставки

6° ´ 3

6° ´ 3 + 3°

6° ´ 4

6° ´ 4 + 3°

6° ´ 5

Угол поворота алидады:











вправо

99°

100°30’

102°

103°30’

105°

влево

261°

259°30’

258°

256°30’

255°

Длина касательных, м:











Т1

29,3

35,9

41,3

47,9

53,5

Т2

29,2

46,2

41,2

58,4

53,4

Длина отрезка биссектрисы, м

2,5

3,8

4,9

6,3

7,6

Длина ординат по тангенсам Т1 и Т2, м

Длина абсцисс, м

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

Т1

Т2

5

1,9

1,9

2,9

3,1

4,0

4,0

5,4

5,2

6,6

6,6

10

1,4

1,4

2,1

2,3

2,9

2,9

4,3

4,2

5,5

5,5

15

0,9

0,9

1,6

1,5

2,1

2,1

3,3

3,4

4,5

4,5

20

0,4

0,4

1,1

1,0

1,6

1,6

2,3

2,6

3,4

3,4

25

-

-

0,5

0,7

1,1

1,1

1,8

1,8

2,4

2,4

30

-

-

0,1

0,5

0,6

0,6

1,3

1,2

1,9

1,9

35

-

-

-

0,2

0,1

0,1

0,7

0,8

1,3

1,3

40

-

-

-

-

-

-

0,2

0,6

0,8

0,8

Таблица 21

Поправки к таблицам для разбивки кривых на углах поворота трубопроводов диаметром 219, 377, 426 и 530 мм

219 - 377 мм

426 мм

530 мм

Группы углов

I

II

I

II

I

II

4, 5, 7, 8, 10, 11, 13, 14, 16, 17, 19, 20, 22, 23, 25, 26, 29, 31, 32, 34, 35, 37, 38, 40, 41, 43, 44, 46, 47, 49, 50, 52, 53, 56, 58, 59, 61, 62, 64, 66, 67, 68

28, 55, 82

4, 5, 7, 8, 10, 11, 13, 14, 16, 17, 19, 20, 23, 25, 26, 28, 29, 71, 32, 34, 35, 37, 38, 40, 41, 44, 46, 47, 49, 50, 52, 53, 55, 56, 58, 59, 61, 62, 65, 67, 68, 70, 71, 73, 74, 76, 77, 79, 80, 82, 83, 86, 88, 89

22, 43, 64, 85

4, 5, 7, 8, 10, 11, 13, 14, 16, 17, 20, 22, 23, 25, 26, 28, 29, 31, 32, 34, 36, 38, 40, 41, 43, 44, 46, 47, 49, 50, 52, 53, 56, 58, 59, 61, 62, 64, 65, 67, 68, 70, 71, 74, 76, 77, 78, 80, 82, 83, 85, 86, 88, 89

19, 37, 55, 73

Поправки к тангенсам (Т1 и Т2) и отрезку биссектрисы (Б), м

а) Для углов поворота больше угла кратного 3°

Т1 + 0,2

+ 0,5

+ 0,3

+ 0,6

+ 0,4

+ 0,7

Т2 - 0,2

+ 9,6

- 0,2

+ 9,5

- 0,2

+ 11,0

Б + 0,1

+ 0,2

+ 0,2

+ 0,3

+ 0,2

+ 3,2

б) Для углов поворота меньше угла, кратного 3°

Т1 - 0,2



- 0,2

- 0,3

- 0,3

- 0,4

- 0,4

Т2 + 0,1



+ 0,1

+ 0,2

+ 0,2

+ 0,2

+ 0,2

Б - 0,1



- 0,1

- 0,1

- 0,1

- 0,2

- 0,2

Поправки к длина ординат, м

Длина абсцисс, м

4

0,1

0,1

0,1

0,1

0,1

0,1

8

0,1

0,1

0,2

0,2

0,2

0,2

12

0,1

0,1

0,2

0,2

0,2

0,2

16

0,1

0,1

0,1

0,1

0,2

0,2

20





0,1

0,1

0,2

0,2

24









0,1

0,1

28









0,1

0,1

Примечание. В этой и в последующих таблицах знак + означает номер (увеличение линейных размеров), знак - недомер (уменьшение линейных размеров). Поправки к длине ординат для углов поворота больше угла, кратного 3° принимаются со знаком +, а для углов меньше 3° - со знаком -.

Таблица 22

Поправки к таблицам для разбивки кривых на углах поворота трубопроводов диаметром 720 мм

Вставки вида А

Вставки вида Б

Вставки вида В



Группы углов



I

II

III

I

II

III

I

II

III

4, 5, 7, 6, 11, 13, 14, 16, 17, 19, 20, 22, 23, 25, 26, 29, 31, 32, 34, 35, 38, 40, 41, 43, 44

47, 49, 50, 53, 56, 58, 59, 61, 62, 65, 67, 68, 70, 71, 74, 76, 77, 79, 80, 83, 85, 86, 88, 89

10, 19, 28, 37, 46, 55, 64, 78, 82

4, 5, 7, 8, 10, 11, 14, 16, 17, 19, 20, 22, 23, 26, 28, 29, 31, 32, 34, 35, 38, 40, 41, 43, 44

46, 47, 50, 52, 53, 55, 56, 58, 59, 62, 64, 65, 67, 68, 70, 71, 74, 76, 77, 79, 80, 82, 83, 86, 88, 89

13, 25, 57, 49, 61, 73, 85

4, 5, 7, 8, 11, 13, 14, 16, 17, 19, 20, 22, 23, 26, 28, 29, 30, 31, 32, 35, 37, 38, 40, 41, 43, 44

46, 47, 50, 52, 53, 55, 56, 59, 61, 62, 64, 65, 67, 68, 70, 71, 74, 76, 77, 78, 80, 83, 85, 86, 88, 89

10, 25, 34, 49, 58, 73, 82

Поправки к тангенсам (Т1 и Т2) и отрезку биссектрисы (Б), м

а) Для углов поворота больше угла кратного 3°

Т1 + 0,7

+ 0,9

+ 1,2

+ 0,5

+ 0,7

+ 0,3

+ 0,5

+ 0,8

+ 1,2

Т2 - 0,5

- 0,4

+ 10,8

- 0,4

- 0,3

+ 11,2

- 0,4

- 0,3

+ 11,0

Б + 0,2

+ 0,5

+ 0,5

+ 0,2

+ 0,4

+ 0,4

+ 0,2

+ 0,5

+ 0,5

б) Для углов поворота меньше угла кратного 3°

Т1 - 0,5

- 0,9

- 0,8

- 0,4

- 0,7

- 0,6

- 0,4

- 0,7

- 0,6

Т2 + 0,5

+ 0,3

+ 0,4

+ 0,3

+ 0,3

+ 0,3

+ 0,4

+ 0,2

+ 0,3

Б - 0,2

- 0,5

- 0,4

- 0,1

- 0,4

- 0,2

- 0,2

- 0,4

- 0,3

Поправки к длине ординат, м

Длина абсцисс, м

4

0,1

-

-

0,1

-

-

0,2

-

-

8

0,1

0,4

0,4

0,1

0,3

0,3

0,1

0,4

0,4

12

0,1

0,5

0,6

0,1

0,3

0,3

0,1

0,3

0,3

16

0,1

0,5

0,5

0,1

0,2

0,2

0,1

0,3

0,3

20

0,1

0,5

0,5



0,2

0,2



0,3

0,3

24



0,5

0,5



0,3

0,3



0,3

0,3

28



0,4

0,4



0,2

0,2



0,2

0,2

32



0,4

0,4



0,2

0,2



0,2

0,2

36



0,3

0,3



0,2

0,2



0,2

0,2

40



0,3

0,3



0,1

0,1



0,2

0,2

44



0,2

0,2









0,2

0,2

48



0,2

0,2









0,1

0,1

52



0,2

0,2













56



0,2

0,2













60



0,1

0,1













Таблица 23

Поправки к таблицам для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм

Вставки вида А

Вставки вида Б

Вставки вида В

Группы углов

I

II

III

I

II

III

I

II

III

4, 5, 7, 8, 11, 13, 14, 16, 17, 20, 22, 23, 25, 26, 29, 31, 32, 34, 35, 38, 40, 41, 43, 44

47, 49, 50, 52, 55, 56, 58, 59, 61, 62, 65, 67, 68, 70, 71, 74, 76, 77, 79, 80, 83, 85, 86, 88, 89

10, 19, 28, 37, 46, 53, 64, 73, 82

4, 5, 7, 8, 10, 11, 14, 16, 17, 19, 20, 21, 23, 26, 28, 29, 31, 32, 34, 35, 38, 40, 41, 43, 44

46, 47, 50, 52, 53, 55, 56, 58, 59, 62, 64, 65, 67, 68, 70, 71, 74, 76, 77, 79, 80, 82, 83, 86, 88, 89

13, 25, 37, 49, 61, 73, 85

11, 13, 14, 16, 17, 19, 20, 23, 25, 26, 28, 29, 32, 34, 35, 37, 38, 40, 41, 44

46, 47, 49, 50, 53, 56, 55, 58, 59, 61, 62, 65, 67, 68, 70, 71, 74, 76, 77, 79, 80, 82, 83, 86, 88, 89

10, 22, 31, 43, 52, 64, 73, 85

Поправки к тангенсам (Т1 и Т2) и отрезку биссектрисы (Б), м

а) для углов поворота больше угла кратного 3°

Т1 + 0,7

+ 1,0

+ 1,2

+ 0,5

+ 0,7

+ 1,0

+ 0,6

+ 0,8

+ 1,0

Т2 - 0,6

- 0,4

+ 10,8

- 0,5

- 0,3

+ 11,0

- 0,5

- 0,3

+ 11,0

Б + 0,2

+ 0,5

+ 0,5

+ 0,2

+ 0,4

+ 0,3

+ 0,2

+ 0,5

+ 0,5

б) Для углов поворота меньше угла кратного 3°

Т1 - 0,6

- 0,9

- 0,7

- 0,4

- 0,7

- 0,6

- 0,6

- 0,8

- 0,6

Т2 + 0,5

+ 0,4

+ 0,5

+ 0,4

+ 0,3

+ 0,4

+ 0,4

+ 0,3

+ 0,4

Б - 0,1

- 0,5

- 0,4

- 0,1

- 0,4

- 0,3

- 0,2

- 0,5

- 0,4

Поправки к длине ординат, м

Длина абсцисс, м

4

0,1

-

-

-

0,3

0,3

0,1

0,2

0,2

8

0,1

0,4

0,4

0,1

0,3

0,3

0,1

0,3

0,3

12

0,1

0,3

0,3

0,1

0,2

0,2

0,1

0,3

0,3

16

0,1

0,4

0,4

0,1

0,2

0,2

0,1

0,4

0,4

20

0,1

0,4

0,4



0,2

0,2



0,4

0,4

24



0,4

0,4



0,2

0,2



0,3

0,3

28



0,3

0,3



0,2

0,2



0,3

0,3

32



0,3

0,3



0,2

0,2



0,3

0,3

36



0,3

0,3



0,2

0,2



0,2

0,2

40



0,3

0,3



0,1

0,1



0,2

0,2

44



0,2

0,2



0,1

0,1



0,1

0,1

48



0,2

0,2









0,1

0,1

52



0,2

0,2









0,1

0,1

56



0,1

0,1













60



0,1

0,1













Таблица 24

Поправки к таблицам для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм

Вставки вида А

Вставки вида Б

Вставки вида В

Группы углов

I

II

III

I

II

III

I

II

III

4, 5, 8, 10, 11, 14, 16, 17, 20, 22, 23, 26, 28, 29, 32, 34, 35, 38, 40, 41, 44,

46, 47, 50, 52, 53, 56, 58, 59, 62, 64, 65, 68, 70, 71, 74, 76, 77, 80, 88, 89

7, 13, 19, 25, 31, 37, 43, 49, 55, 61, 67, 73, 79, 88

4, 5, 7, 811, 13, 14, 16, 17, 20, 22, 23, 25, 26, 29, 31, 32, 34, 35, 38, 40, 41, 43, 44

47, 49, 50, 52, 53, 56, 58, 59, 61, 62, 65, 67, 68, 70, 71, 74, 76, 77, 79, 80, 83, 85, 86, 88, 89

10, 19, 28, 37, 46, 55, 64, 73, 82

8, 10, 11, 13, 14, 17, 19, 20, 23, 25, 26, 28, 29, 32, 34, 35, 38, 40, 41, 43, 44

47, 49, 50, 53, 55, 56, 58, 59, 62, 64, 65, 68, 70, 71, 73, 74, 77, 78, 80, 83, 85, 86, 88, 89

16, 22, 31, 37, 46, 52, 61, 67, 76, 82

Поправки к тангенсам (Т1 и Т2) и отрезку биссектрисы (Б), м

а) Для углов поворота больше угла кратного 3°

Т1 + 1,0

+ 1,4

+ 1,6

+ 0,7

+ 1,0

+ 1,4

+ 0,8

+ 1,1

+ 1,7

Т2 - 0,9

- 0,6

+ 10,2

- 0,6

-0,3

+ 10,4

- 0,7

- 0,4

+ 10,6

Б + 0,3

+ 0,7

+ 5

+ 0,2

+ 0,5

+ 0,6

+ 0,3

+ 0,7

+ 0,7

б) для углов поворота меньше угла кратного 3°

Т1 - 0,6

- 1,2

- 1,0

- 0,5

- 0,8

- 0,6

- 0,6

- 1,1

- 0,9

Т2 + 0,5

+ 0,4

+ 0,6

+ 0,5

+ 0,3

+ 0,4

+ 0,7

+ 0,5

+ 0,6

Б - 3,2

- 0,8

- 0,7

-0,1

- 0,4

-0,3

-0,1

- 0,5

- 0,4

Поправки к длине ординат, м

Длина абсцисс, м

4

0,3

-

-

0,2

-

-

0,3

-

-

8

0,2

0,5

0,5

0,2

0,4

0,4

0,2

0,3

0,3

12

0,2

0,6

0,6

0,1

0,4

0,4

0,2

0,4

0,4

16

0,2

0,6

0,6

0,1

0,4

0,4

0,1

0,5

0,5

20

0,2

0,6

0,6

0,1

0,3

0,3

0,1

0,5

0,5

24

0,1

0,5

0,5



0,3

0,3

0,1

0,5

0,5

28

0,1

0,5

0,5



0,3

0,3

0,1

0,5

0,5

32



0,4

0,4



0,3

0,3



0,5

0,5

36



0,4

0,4



0,3

0,3



0,4

0,4

40



0,4

0,4



0,2

0,2



0,4

0,4

44



0,4

0,4



0,2

0,2



0,3

0,3

48



0,4

0,4



0,2

0,2



0,3

0,3

52



0,3

0,3



0,2

0,2



0,2

0,2

56



0,3

0,3



0,2

0,2



0,2

0,2

60



0,3

0,3



0,1

0,1



0,2

0,2

64



0,3

0,3



0,1

0,1



0,1

0,1

68



0,3

0,3









0,1

0,1

72



0,3

0,3













76



0,3

0,3













80



0,2

0,2













Таблица 25

Поправки к таблицам для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм из 3- и 6-градусных гнутых отводов

Вставки из 3-градусных гнутых отводов

Вставки из 3-градусных гнутых отводов с прямыми вставками

Вставки из 6-градусных гнутых отводов

Вставки из 6-градусных гнутых отводов с прямыми вставками

Группы углов

I

II

I

I

II

I

II

III

IV

4, 5, 7, 8, 10, 11, 13, 14, 16, 17, 19, 20, 22, 23, 25, 26, 28, 29

31, 32, 34, 35, 37, 38, 40, 41, 43, 44, 46, 47, 49, 50, 52, 53, 55, 56, 58, 59

5, 7, 8, 10, 11, 13, 14, 16, 17, 19, 20, 22, 23, 25, 26, 28, 29

7, 13, 19, 25, 31, 37, 43, 49, 55

10, 16, 22, 28, 34, 40, 46, 52, 58

7, 13, 5, 11

19, 25, 17, 23

10, 16, 8, 14

22, 20, 26, 28, 29

Поправки к тангенсам (Т1 и Т2) и отрезку биссектрисы (Б), м

а) Для углов поворота больше угла кратного 3°

Т1 - 1,3

- 1,4

- 2,9

+ 1,8

+ 1,1

+ 7,0

+ 4,4

+ 1,7

+ 1,9

T2 + 1,5

+ 2,0

+ 2,9

+ 9,5

- 0,8

+ 15,5

+ 19,1

- 1,6

- 0,8

Б + 0,3

+ 0,8

+ 0,5

+ 0,3

+ 0,3

+ 0,6

+ 0,9

+ 0,2

+ 0,4

б) Для углов поворота меньше угла кратного 3°

T1 - 5,7

- 6,2

- 11,6

- 0,9

- 0,7

- 1,3

- 1,5

- 0,5

- 1,2

T2 - 6,0

- 6,3

- 12,0

+ 0,6

+ 0,6

+ 1,2

+ 1,5

+ 0,5

+ 1,0

Б - 0,4

- 1,2

- 1,0

- 0,3

- 0,3

- 0,1

- 0,3

- 0,1

- 0,4

Поправки к длине ординат, м

Длина абсцисс, м

5

0,4

0,6

0,6

0,4

0,4

0,6

0,6

0,6

0,6

10

0,2

0,8

0,5

0,4

0,4

0,5

0,5

0,5

0,5

15

0,2

0,8

0,5

0,4

0,4

0,4

0,4

0,4

0,4

20

0,2

0,8

0,5

0,3

0,3

0,3

0,3

0,3

0,3

25

0,1

0,8

0,4

0,3

0,3

0,2

0,2

0,2

0,2

30

0,1

0,7

0,4

0,2

0,2

0,2

0,2

0,2

0,2

35



0,7

0,3

0,2

0,2

0,3

0,2

0,2

0,2

40



0,6

0,3

0,2

0,2

0,2

0,2

0,2

0,2

55



0,5

0,2

0,1

0,1









70



0,4

0,1













85



0,2















100



0,1















Таблица 26

Поправки и таблицам для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм из 3- и 6-градусных гнутых отводов

Вставки из 3-градусных гнутых отводов

Вставки из 3-градусных гнутых отводов с прямыми вставками

Вставки из 6-градусных гнутых отводов с прямыми вставками

Группы углов

I

II

I

I

II

4, 5, 7, 8, 10, 11, 13, 14, 16, 17, 19, 20, 22, 23, 25, 26, 28, 29

31, 32, 34, 35, 37, 38, 40, 41, 43, 44, 46, 47, 49, 50, 52, 53, 55, 56, 58, 59

5, 7, 8, 10, 11, 13, 14, 16, 17, 19, 20, 22, 23, 25, 26, 28, 29

7, 11, 17, 19, 13, 23, 25

8, 10, 26, 20, 14, 16, 22, 29, 28

Поправки к тангенсам (Т1 и Т2) и отрезку биссектрисы (Б), м

а) Для углов поворота больше угла кратного 3°

Т1 - 1,3

- 1,4

- 2,8

+ 7,1

+ 7,4

+ 1,8

+ 1,9

T2 + 1,4

+ 2,0

+ 3,0

+ 16,1

+ 19,2

- 1,8

- 1,7

Б + 0,3

- 0,8

+ 0,5

+ 0,6

+ 0,9

+ 0,2

+ 0,4

б) Для углов поворота меньше угла кратного 3°

T1 - 5,7

- 6,1

- 11,5

- 1,3

- 1,6

- 0,5

- 1,2

T2 - 6,1

- 6,3

- 12,0

+ 1,3

+ 1,5

+ 0,5

+ 1,1

Б - 0,5

- 1,1

- 1,0

- 0,1

- 0,2

- 0,2

- 0,3

Поправки к длине ординат, м

Длина абсцисс, м

5

0,3

0,6

0,7

0,3

0,3

0,3

0,3

10

0,2

0,6

0,5

0,2

0,2

0,2

0,2

15

0,2

0,6

0,5

0,2

0,2

0,2

0,2

20

0,2

0,6

0,5

0,2

0,2

0,2

0,2

25

0,1

0,6

0,4

0,2

0,2

0,2

0,2

30

0,1

0,5

0,4

0,2

0,2

0,2

0,2

35



0,5

0,4

0,1

0,1

0,1

0,1

40



0,5

0,4

0,1

0,1

0,1

0,1

55



0,5

0,2









70



0,3

0,1









85



0,2











100



0,1











Таблица 27

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 3-градусных отводов типа 1 (способом хорд)

Угол поворота 27°

Состав вставки 3° ´ 9

Угол поворота 30°

Состав вставки 3° ´ 10

Т1 = 50,9 м

T2 = 55,4 м

T1 = 57,1 м

T2 = 61,7 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

2°06’

10,9

1

1°29’

15,4

1

2°41’

17,1

1

2°07’

21,7

2

2°31’

5,0

1

1°58

5,0

1

3°22’

5,1

2

2°47’

5,1

3

3°17’

5,0

3

2°42’

5,1

3

4°01’

5,0

3

3°26’

5,0

4

3°45’

5,1

4

3°12’

5,0

4

4°48’

5,2

4

4°12’

5,2

5

4°37’

5,1

5

4°02’

5,0

5

5°23’

5,0

5

4°48’

5,0

6

5°15’

5,0

6

4°40’

5,1

6

6°06’

5,0

6

5°30’

5,2

7

5°51’

5,1

7

5°17’

5,0

7

6°40’

5,1

7

6°04’

5,0

8

6°35’

5,1

8

5,1

8

7°20’

5,1

8

6°44’

5,1

Продолжение таблицы 27

Угол поворота 33°

Состав вставки 3° ´ 11

Угол поворота 36°

Состав вставки 3° ´ 12

Т1 = 63,3 м

T2 = 67,8 м

Т1 =69,7м

T2 = 74,2 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

2°04’

8,3

1

1°20’

12,9

1

2°20’

14,7

1

1°48’

19,1

2

3°41’

15,1

2

3°05’

15,0

2

4°26’

15,1

2

3°51’

15,1

3

4°15’

5,0

3

3°40’

5,0

3

5°06’

5,1

3

4°31’

5,1

4

4°59’

3,1

4

4°29’

5,1

4

5°45’

5,0

4

5°10’

5,1

5

5°31’

5,1

5

4°56’

5,0

5

6°23’

5,1

5

5°48’

5,1

6

6°12’

5,0

6

5°37’

5,0

6

7°

5,0

6

6°25’

5,1

7

6°51’

5,1

7

6°16’

5,2

7

7°42’

5,2

7

7°07’

5,1

8

7°35’

5,2

8

7°

5,0

8

8°23’

5,2

8

7°48’

5,2

9

8°12’

5,1

9

7°37’

5,2

9

9°08’

5,0

9

8°33’

5,1

Продолжение таблицы 27

Угол поворота 39°

Состав вставки 3° ´ 13

Угол поворота 42°

Состав вставки 3° ´ 14

Т1 = 76,2 м

T2 = 80,7 м

T1 = 82,7 м

T2 = 87,2 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

0°55’

6,3

1

0°32’

10,8

1

2°15’

12,7

1

1°40’

17,2

2

3°14’

15,0

2

2°40’

15,0

2

4°08’

15,0

2

3°33’

15,1

3

5°13’

15,0

3

4°38’

15,0

3

6°09’

15,2

3

5°34’

15,1

4

5°58’

5,1

4

5°23’

5,0

4

6°49’

5,1

4

6°14’

5,1

5

6°33’

5,1

5

5°58’

5,2

5

7°27’

5,2

5

6°53’

5,1

6

7°14’

5,1

6

6°39’

5,1

6

8°11’

5,1

6

7°36’

5,1

7

7°54’

5,2

7

7°19’

5,1

7

8°48’

5,1

7

8°13’

5,2

8

8°33’

5,1

8

7°58’

5,2

8

9°29’

5,2

8

8°54’

5,2

9

9°16’

5,2

9

8°41’

5,1

9

10°09’

5,1

9

9°34’

5,1

10

9°58’

5,2

10

9°23’

5,2

10





10





Продолжение таблицы 27

Угол поворота 45°

Состав вставки 3 ´ 15

Угол поворота 48°

Состав вставки 3° ´ 16

Т1 = 89,5 м

T2 = 94,9 м

Т1 = 96,3 м

T2 =100,8 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

3°14’

19,5

1

2°32’

24,9

1

2°02’

11,3

1

1°27’

15,8

2

5°08’

15,1

2

4°27’

15,1

2

3°55’

15,1

2

3°20’

15,1

3

7°01’

15,3

3

6°20’

15,3

3

5°57’

15,1

3

5°22’

15,1

4

7°44’

5,1

4

7°02’

5,1

4

7°39’

15,4

4

7°24’

15,3

5

8°19’

5,1

5

7°38’

5,1

5

8°38’

5,1

5

8°03’

5,1

6

9°04’

5,3

6

8°23’

5,1

6

9°20’

5,1

6

8°45’

5,2

7

9°43’

5,1

7

9°02’

5,2

7

9°57’

5,1

7

9°22’

5,2

8

10°25’

5,3

8

9°44’

5,2

8

10°41’

5,4

8

10°06’

5,3

9

11°06’

5,3

9

10°25’

5,3

9

11°20’

5,2

9

10°45’

5,3













10

12°06’

5,3

10

11°31’

5,2

Продолжение таблицы 27

Угол поворота 51°

Состав вставки 3° ´ 17

Угол поворота 54°

Состав вставки 3° ´ 18

Т1 = 103,4 м

T2 = 107,9 м

Т1 = 110,6 м

T2 = 115,1 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

2°48’

18,4

1

2°15’

22,9

1

2°10’

10,6

1

1°31’

15,1

2

4°58’

15,1

2

4°23’

15,1

2

3°48’

15,0

2

3°14’

15,0

3

6°50’

15,2

3

6°15’

15,3

3

5°55’

15,1

3

5°19’

15,2

4

8°53’

15,4

4

8°18’

15,3

4

7°53’

15,5

4

7°18’

15,3

5

9°33’

5,2

5

8°58’

5,2

5

9°53’

15,5

5

9°18’

15,5

6

10°16’

5,3

6

9°41’

5,3

6

10°34’

5,2

6

9°59’

5,3

7

10°58’

5,3

7

10°24’

5,1

7

11°14’

5,2

7

1039’

5,1

8

11°39’

5,3

8

11°04’

5,4

8

11°57’

5,3

8

11°22’

5,3

9

12°23’

5,3

9

11°48’

5,3

9

12°41’

5,5

9

12°06’

5,5

10

13°01’

5,4

10

12°26’

5,4

10

13°25’

5,4

10

12°50’

5,4













11

14°07’

5,5

11

13°32’

5,4

Продолжение таблицы 27

Угол поворота 57°

Состав вставки 3° ´ 19

Угол поворота 60°

Состав вставки 3° ´ 20

Т1 = 118,0 м

T2 = 122,5 м

Т1 = 125,6 м

T2 = 130,1 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

2°52’

18,0

1

2°17’

20,5

1

2°09’

10,7

1

1°31’

15,1

2

4°51’

15,1

2

4°16’

17,1

2

3°48’

15,0

2

3°14’

15,0

3

6°47’

15,2

3

6°12’

15,2

3

5°55’

15,1

3

5°19’

15,2

4

8°51’

15,4

4

8°16’

15,4

4

7°53’

15,5

4

7°18’

15,3

5

10°53’

15,8

5

10°18’

15,7

5

9°53’

15,5

5

9°18’

15,5

6

11°34’

5,3

6

11°

5,2

6

11°57’

15,5

6

11°21’

15,9

7

12°19’

5,2

7

11°44’

5,3

7

12°41’

5,7

7

12°06’

5,3

8

12°58’

5,3

8

12°23’

5,4

8

13°25’

5,4

8

12°50’

5,4

9

13°46’

5,6

9

13°11’

5,4

9

14°07’

5,4

9

13°32’

5,4













10

14°51’

5,5

10

14°16’

5,5

Таблица 28

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 3-градусных отводов типа 1 с прямыми вставками длиной 11,6 м (способом хорд)

Угол поворота 21°

Состав вставки 3° ´ 7

Угол поворота 24°

Состав вставки 3° ´ 8

Т1 = 74,0 м

T2 = 78,5 м

Т1 = 86,1 м

T2 = 90,6 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

2°25’

19,0

1

1°57’

23,5

1

2°29’

16,2

1

1°57’

20,6

2

3°22’

15,1

2

2°58’

15,3

2

3°08’

15,0

2

2°44’

15,0

3

3°40’

5,0

3

3°17’

5,0

3

4°06’

15,1

3

3°44’

15,1

4

3°54’

5,0

4

3°32’

5,1

4

4°15’

5,1

4

3°54’

5,2

5

4°12’

5,1

5

3°51’

5,0

5

4°41’

5,1

5

4°20’

5,0

6

4°33’

5,0

6

4°12’

5,1

6

5°03’

5,0

6

4°42’

5,0

7

4°56’

5,1

7

4°35’

5,1

7

5°22’

5,0

7

5°01’

5,0

8

5°16’

5,0

8

4°55’

5,0

8

5°37’

5,4

8

5°17’

5,1

9

5°33’

5,0

9

5°13’

5,0

9

6°

5,0

9

5°40’

5,1













10

6°24’

5,0

10

6°04’

5,0

Продолжение таблицы 28

Угол поворота 27°

Состав вставки 3° ´ 9

Угол поворота 30°

Состав вставки 3° ´ 10

Т1 = 98,3 м

T2 = 102,8 м

Т1 = 110,6 м

T2 = 115,1 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

2°09’

13,3

1

1°37’

17,7

1

2°10’

10,6

1

1°31’

15,1

2

2°50’

15,0

2

2°27’

15,1

2

2°41’

15,0

2

2°17’

15,1

3

3°58’

15,1

3

3°36’

15,0

3

3°48’

15,1

3

3°26’

15,0

4

4°54’

15,2

4

4°33’

15,2

4

4°44’

15,2

4

4°23’

15,1

5

5°14’

5,0

5

4°53’

5,2

5

5°35’

15,0

5

5°18’

15,2

6

5°31’

3,1

6

5°11’

5,0

6

5°58’

5,1

6

8°38’

5,1

7

5°46’

5,0

7

5°26’

5,0

7

6°22’

5,2

7

6°02’

5,1

8

6°12’

5,1

8

5°52’

5,1

8

6°39’

5,2

8

6°20’

5,1

9

6°30’

5,2

9

6°11’

5,0

9

6°59’

5,0

9

6°39’

5,2

10

6°51’

5,0

10

6°31’

5,2

10

7°16’

5,1

10

6°57’

5,0

11

7°05’

5,2

11

6°46’

5,1

11

7°39’

5,0

11

7°19’

5,2













12

7°59’

5,2

12

7°39’

5,1

Таблица 29

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 6-градусных отводов типа 1 (способом хорд)

Угол поворота 39°

Состав вставки 6° ´ 6 + 3°

Угол поворота 42°

Состав вставки 6° ´ 7

Т1 = 38,1 м

Т2 = 46,0 м

Т1 = 41,3 м

Т2 = 43,7 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

2°50’

8,1

1

1°02’

11,1

1

1°49’

6,3

1

1°19’

8,7

2

3°56’

5,0

2

1°26’

5,0

2

3°32’

5,1

2

2°55’

5,1

3

5°03’

5,0

3

2°27’

5,0

3

4°34’

5,0

3

3°59’

5,0

4

6°40’

5,1

4

3°45’

5,0

4

6°10’

5,1

4

5°32’

5,2

5

7°54’

5,1

5

4°59’

5,0

5

7°22’

5,1

5

6°46’

5,0

6

9°26’

5,2

6

6°20’

5,0

6

8°54’

5,2

6

8°16’

5,2







7

7°20’

5,0

7

10°09’

5,2

7

9°32’

5,2

Продолжение таблицы 29

Угол поворота 45°

Состав вставки 6° ´ 7 + 3°

Угол поворота 48°

Состав вставки 6° ´ 8

Т1 = 44,7 м

T2 = 52,7 м

Т1 = 48,0 м

T2 = 50,4 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

1°13’

4,7

1

0°54’

12,7

1

2°52’

8,0

1

2°12’

10,4

2

2°57’

5,0

2

1°37’

5,0

2

3°58’

5,0

2

3°20’

5,1

3

4°17’

5,0

3

3°02’

5,0

3

5°05’

5,1

3

4°29’

5,0

4

5°48’

5,1

4

4°08’

5,0

4

6°42’

5,1

4

6°04’

5,0

5

6°56’

5,1

5

5°25’

5,0

5

7°44’

5,2

5

7°07’

5,2

6

8°25’

5,2

6

6°39’

5,2

6

9°17’

5,3

6

8°40’

5,1

7

9°49’

5,1

7

7°52’

5,1

7

10°35’

5,2

10

9°58’

5,2

8

11°07’

5,3

8

9°24’

5,3













Продолжение таблицы 29

Угол поворота 51°

Состав вставки 6° ´ 8 + 3°

Угол поворота 54°

Состав вставки 6° ´ 9

Т1 = 51,7 м

T2 = 59,7 м

Т1 = 55,2 м

T2 = 57,6 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

3°25’

11,7

1

2°02’

19,7

1

4°08’

15,3

1

3°35’

17,6

2

4°47’

5,1

2

3°28’

5,1

2

5°56’

5,0

2

5°18’

5,1

3

6°19’

5,0

3

4°26’

5,0

3

7°01’

5,1

3

6°24’

5,1

4

7°28’

5,1

4

5°55’

5,1

4

8°28’

5,2

4

7°51’

5,1

5

8°58’

5,2

5

7°11’

5,1

5

9°50’

5,1

5

9°13’

5,2

6

10°12’

5,2

6

8°31’

5,2

6

11°07’

5,3

6

10°30’

5,3

7

11°39’

6,3

7

9°49’

5,2

7

12°43’

5,3

7

12°06’

5,3

Продолжение таблицы 29

Угол поворота 57°

Состав вставки 6° ´ 9 + 3°

Угол поворота 60°

Состав вставки 6° ´ 10

Т1 = 59,0 м

Т1 = 67,0 м

Т1 = 63,7 м

Т1 = 65,1 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

5°25’

19,1

1

0°57’

12,0

1

2°14’

7,7

1

1°42’

10,1

2

6°53’

5,1

2

4°02’

5,0

2

6°32’

15,2

2

5°55’

15,1

3

8°03’

5,1

3

5°11’

5,1

3

7°37’

5,0

3

5,2

4

9°31’

5,2

4

6°29’

5,1

4

9°12’

5,3

4

8°35’

5,1

5

10°44’

5,2

5

7°44’

5,2

5

10°31’

5,2

5

9°54’

5,2

6

12°19’

5,3

6

9°11’

5,2

6

13°02’

5,3

6

11°25’

5,3

7

13°39’

5,4

7

10°28’

5,3

7

13°20’

5,3

7

13°42’

5,4







8

11°53’

5,4

8

14°53’

5,5

8

14°15’

5,5

Таблица 30

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 6-градусных отводов типа 1 с прямыми вставкам длиной 11,6 м (способом хорд)

Угол позором 27°

Состав вставки 6° ´ 4 + 3°

Угол поворота 30°

Состав вставки 6° ´ 5

Т1 = 46,7 м

T2 = 59,6 м

Т1 = 52,3 м

T2 = 54,7 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

1°43’

6,7

1

1°45’

19,6

1

3°43’

12,4

1

3°17’

4,0

2

3°25’

5,0

2

2°06’

5,0

2

4°18’

5,0

2

3°47’

5,7

3

4°27’

5,1

3

2°19’

5,1

3

4°52’

5,1

3

4°24’

5,1

4

4°44’

5,0

4

3°08’

5,0

4

5°01’

5,0

4

4°37’

5,0

5

4°55’

5,0

5

3°54’

5,0

5

6°01’

5,0

5

5°36’

5,0

6

5°57’

5,0

6

4°29’

5,1

6

6°53’

5,2

6

6°28’

5,2

7

6°41’

5,1

7

4°50’

5,0

7

7°24’

5,1

7

7°01’

5,0

8

7°23’

5,1

8

5°26’

5,1

8

7°57’

5,0

8

7°34’

5,1

Таблица 31

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 3-градусных отводов типа 1 (способом хорд)

Угол поворота 27°

Состав вставки 3° ´ 9

Угол поворота 30°

Состав вставки 3° ´ 10

Т1 = 51,6 м

T2 = 54,7 м

Т1 = 57,8 м

T2 = 60,8 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

1°59’

11,6

1

1°34’

14,7

1

2°34’

17,9

1

2°12’

20,8

2

2°25’

5,0

2

2°02’

5,0

2

3°16’

5,0

2

2°53’

5,0

3

3°11’

5,0

3

2°47’

5,0

3

3°54’

5,1

3

3°32’

5,0

4

3°39’

5,1

4

3°16’

5,1

4

4°42’

5,1

4

4°19'

5,1

5

4°31’

5,0

5

4°07’

5,0

5

5°17’

5,0

5

4°54’

5,1

6

5°09’

5,1

6

4°45’

5,1

6

5,0

6

5°37’

5,0

7

5°46’

5,0

7

5°22’

5,0

7

6°34’

5,1

7

6°11’

5,1

8

6°29’

5,1

8

6°06’

5,1

8

7°14’

5,1

8

6°51’

5,1

Продолжение таблицы 31

Угол поворота 33°

Состав вставки 3° ´ 11

Угол поворота 36°

Состав вставки 3° ´ 12

Т1 = 64,0 м

T2 = 67,1 м

Т1 = 70,4 м

T2 = 73,4 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

1°16’

9,1

1

0°57’

12,1

1

2°14’

15,4

1

1°52’

18,4

2

3°35’

15,0

2

3°10’

15,1

2

4°20’

15,0

2

3°56’

15,1

3

4°08’

5,1

3

3°44’

5,1

3

5,2

3

4°37’

5,0

4

4°53’

5,0

4

4°28’

5,0

4

5°39’

5,0

4

5°18’

5,1

5

5°25’

5,1

5

5°01’

5,1

5

6°17’

5,2

5

3°54’

5,0

6

6°06’

5,0

6

5°42’

5,0

6

6°54’

5,0

6

6°31’

5,1

7

6°45’

5,1

7

6°21’

5,1

7

7°37’

5,0

7

7°14’

5,1

8

7°29’

5,2

8

7°05’

5,2

8

8°17’

5,3

8

7°54’

5,3

9

8°06’

5,1

9

7°42’

5,1

9

9°02’

5,1

9

8°39’

5,1

Продолжение таблицы 31

Угол поворота 39°

Состав вставки 3° ´ 13

Угол поворота 42°

Состав вставки 3° ´ 14

Т1 = 76,9 м

Т1 = 79,9 м

Т1 = 83,4 м

Т1 = 86,5 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

0°50’

6,9

1

0°35’

9,8

1

2°08’

13,4

1

1°44’

16,5

2

3°08’

15,0

2

2°46’

15,1

2

4°03’

15,0

2

3°38’

15,1

3

5°07’

15,1

3

4°44’

15,1

3

6°03’

15,2

3

5°38’

15,2

4

5°52’

5,1

4

5°28’

5,2

4

6°43’

5,1

4

6°19’

5,0

5

6°27’

5,1

5

6°04’

5,0

5

7°22’

5,1

5

6°58’

5,1

6

7°08’

5,2

6

6°45’

5,2

6

8°05’

5,2

6

7°41’

5,2

7

7°48’

5,1

7

7°25’

5,1

7

8°43’

5,1

7

8°18’

5,1

8

8°27’

5,1

8

8°04’

5,2

8

9°23’

5,2

8

8°59’

5,2

9

9°10’

5,2

9

8°47’

5,1

9

10°03’

5,2

9

9°39’

5,1

Продолжение таблицы 31

Угол поворота 45°

Состав вставки 3° ´ 15

Угол поворота 48°

Состав вставки 3° ´ 16

Т1 = 90,2 м

T2 = 93,2 м

Т1 = 97,0 м

T2 = 100,1 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

1°06’

5,2

1

0°42’

8,2

1

1°54’

12,1

1

1°31’

15,1

2

3°07’

15,0

2

2°43’

15,0

2

3°49’

15,0

2

3°25’

15,1

3

5°02’

15,1

3

4°38’

15,2

3

5°51’

15,2

3

5°27’

15,1

4

6°56’

15,2

4

6°33’

15,0

4

7°53’

15,4

4

7°29’

15,4

5

7°38’

6,2

5

7°15’

5,2

5

8°32’

5,1

5

8°08’

5,0

6

8°13’

5,2

6

7°50’

5,2

6

9°14’

5,2

6

8°50’

5,3

7

8°59’

5,1

7

8°35’

5,2

7

9°51’

5,2

7

9°27’

5,1

8

9°37’

5,2

8

9°14’

5,1

8

10°36’

5,2

8

10°12’

5,2

9

10°20’

5,3

9

9°56’

5,3

9

11°15’

5,3

9

10°50’

5,4

10

11°00’

5,4

10

10°37’

5,2

10

12°

5,3

10

11°36’

5,3

Продолжение таблицы 31

Угол поворота 51°

Состав вставки 3° ´ 17

Угол поворота 54°

Состав вставки 3° ´ 18

Т1 = 104,1 м

T2 = 107,1 м

Т1 = 111,3 м

T2 = 114,3 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

2°42’

19,1

1

2°20’

22,1

1

2°02’

11,3

1

1°36’

14,3

2

4°52’

15,1

2

4°38’

15,1

2

3°42’

15,1

2

3°19’

15,1

3

6°44’

15,3

3

6°31’

15,2

3

5°40’

15,1

3

5°17’

15,1

4

8°47’

15,3

4

8°23’

15,5

4

7°47’

15,4

4

7°24’

15,3

5

9°27’

5,2

5

8°54’

5,1

5

9°47’

15,5

5

9°24’

15,5

6

10°11’

5,2

6

9°47’

5,3

6

10°28’

5,2

6

10°05’

5,2

7

10°53’

5,3

7

10°29’

5,3

7

11°08’

5,3

7

10°45’

5,2

8

11°36’

5,0

8

11°10’

5,2

8

11°51’

5,2

8

11°27’

5,4

9

12°17’

5,7

9

11°84’

5,2

9

12°36’

5,4

9

12°12’

5,5















13°16’

5,5

10

12°53’

5,2

Продолжение таблицы 31

Угол поворота 57°

Состав вставки 3° ´ 19

Угол поворота 60°

Состав вставки 3° ´ 20

Т1 = 118,7 м

T2 = 121,7 м

Т1 = 126,3 м

T2 = 129,3 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

2°45’

18,8

1

2°23’

21,6

1

2°02’

11,3

1

0°36’

14,3

2

4°45’

15,0

2

4°22’

15,2

2

3°42’

15,1

2

3°19’

15,1

3

6°40’

15,3

3

6°18’

15,2

3

5°48’

15,1

3

5°25’

15,1

4

8°45’

15,3

4

8°21’

15,5

4

7°47’

15,4

4

7°24’

15,3

5

10°47’

15,8

5

10°24’

15,6

5

9°47’

15,5

5

9°24’

15,5

6

11°29’

5,2

6

11°06’

5,2

6

11°51’

15,7

6

11°27’

15,8

7

12°13’

5,3

7

11°50’

5,3

7

12°36’

5,4

7

12°12’

5,5

8

12°52’

5,4

8

12°29’

5,4

8

13°19’

5,5

8

12°56’

5,2

9

13°40’

5,5

9

13°17’

5,5

9

14°02’

5,3

9

13°38’

5,5

10

14°20’

5,4

10

13°57’

5,4

10

14°45’

5,6

10

14°22’

5,6

Таблица 32

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 3-градусных отводов типа 1 с прямыми вставками длиной 11,6 м (способом хорд)

Угол поворота 21°

Состав вставки 3° ´ 7

Угол поворота 24°

Состав вставки 3° ´ 8

Т1 = 74,8 м

Т1 = 77,8 м

Т1 = 86,8 м

Т1 = 89,9 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

2°19’

19,8

1

2°01’

22,7

1

2°23’

16,8

1

2°01’

19,9

2

3°17’

15,1

2

3°02’

15,1

2

3°04’

15,0

2

2°47’

15,2

3

3°36’

5,0

3

3°20’

5,2

3

3°55’

15,0

3

3°40’

15,2

4

3°50’

5,0

4

3°36’

5,0

4

4°12’

5,2

4

3°57’

5,2

5

4°08’

5,1

5

3°54’

5,1

5

4°38’

5,0

5

4°24’

5,2

6

4°29’

5,1

6

4°15’

5,1

6

5,0

6

4°45’

5,2

7

4°53’

5,0

7

4°38’

5,1

7

5°18’

5,2

7

5°03’

5,1

8

5°12’

5,1

8

4°58’

5,0

8

5°34’

5,1

8

5°20’

5,0

9

5°29’

5,1

9

5°15’

5,1

9

5°57’

5,0

9

5°43’

5,0













10

6°21’

5,1

10

6°07’

5,1

Продолжение таблицы 32

Угол поворота 27°

Состав вставки 3° ´ 9

Угол поворота 30°

Состав вставки 3° ´ 10

Т1 = 99,0 м

T2 = 102,0 м

Т1 = 111,3 м

T2 = 114,4 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

2°02’

14,1

1

1°41’

17,1

1

2°02’

11,3

1

1°36’

14,3

2

2°46’

15,0

2

2°30’

15,0

2

2°37’

15,0

2

2°20’

15,5

3

3°54’

15,0

3

3°39’

15,0

3

3°44’

15,2

3

3°29’

15,0

4

4°50’

15,2

4

4°36’

15,2

4

4°40’

15,1

4

4°26’

15,0

5

5°11’

5,0

5

4°57’

5,0

5

5°32’

15,0

5

5°18’

15,2

6

5°28’

5,1

6

5°14’

5,2

6

5°55’

5,0

6

5°41’

5,1

7

5°43’

5,0

7

5°29’

5,1

7

6°19’

5,2

7

6°05’

5,1

8

6°08’

5,4

8

5°55’

5,0

8

6°37’

5,0

8

6°23’

5,0

9

6°27’

5,0

9

6°14’

5,1

9

6°56’

5,2

9

6°42’

5,2

10

6°48’

5,0

10

6°34’

5,2

10

7°13’

5,1

10

7°

5,0

11

7°02’

5,2

11

6°49’

5,0

11

7°36’

5,0

11

7°22’

5,2













12

7°55’

5,5

12

7°42’

5,2

Таблица 33

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 6-градусных отводов типа 1 (способам хорд)

Угол поворота 36°

Состав вставки 6 ´ 6

Угол поворота 39°

Состав вставки 8° ´ 6 + 3°

Т1 = 36,0 м

T2 = 35,9 м

Т1 = 39,3 м

T2 = 44,8 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

1°26’

8,0

1

1°27’

7,9

1

1°34’

7,3

1

0°39’

0,9

2

2°52’

4,0

2

2°53’

4,0

2

3°02’

4,0

2

1°20’

4,0

3

3°56’

4,0

3

3°58’

4,0

3

3°44’

4,1

3

2°03’

4,0

4

5°09’

4,0

4

5°11’

4,0

4

4°44’

4,0

4

3°01’

4,0

5

6°12’

4,0

5

6°13’

4,1

5

6°07’

4,1

5

3°55’

4,0

6

7°08’

4,2

6

7°10’

4,1

6

7°06’

4,0

6

4°46’

4,0

7

8°22’

4,1

7

8°23’

4,1

7

8°11’

4,1

7

5°55’

4,1













8

9°20’

4,2

8

6°58’

4,1



















9

7°57’

4,1

Продолжение таблицы 33

Угол поворота 42°

Состав вставки 6° ´ 7

Угол поворота 45°

Состав вставки 6° ´ 7 + 3°

Т1 = 42,5 м

T2 = 42,4 м

Т1 = 45,9 м

T2 = 11,5 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

0°53’

6,5

1

0°54’

6,4

1

0°58’

6,0

1

11,5

2

2°44’

4,0

2

1°39’

4,0

2

2°18’

4,0

2

1°29’

4,0

3

3°33’

4,0

3

3°35’

4,0

3

3°41’

4,0

3

2°39’

4,0

4

4°38’

4,1

4

4°40’

4,1

4

4°28’

4,0

4

3°39’

4,1

5

5°50’

4,0

5

5°52’

4,0

5

5°44’

4,0

5

4°35’

4,0

6

6°53’

4,1

6

6°55’

4,2

6

6°36’

4,1

6

5°37’

4,1

7

7°50’

4,1

7

7°52’

4,0

7

7°48’

4,1

7

6°36’

4,0

8

9°04’

4,1

8

9°05’

4,1

8

8°52’

4,2

8

7°39’

4,1

9

10°0’

4,2

9

10°03’

4,2

9

9°52’

4,1

9

8°46’

4,2













10

11°04’

4,2

10

9°48’

4,2

Продолжение таблицы 33

Угол поворота 48°

Состав вставки 6° ´ 8

Угол поворота 51°

Состав вставки 6° ´ 8 + 3°

Т1 = 49,3 м

T2 = 49,2 м

T1 = 52,9 м

T2 = 58,4 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

1°05’

5,3

1

1°06’

5,2

1

1°56’

8,9

1

1°06’

10,4

2

2°28’

4,0

2

2°30’

4,0

2

3°07’

4,0

2

1°35’

4,61

3

3°27’

4,0

3

3°28’

4,1

3

4°04’

4,0

3

2°11’

4,0

4

4°18’

4,0

4

4°20’

4,0

4

5°28’

4,1

4

3°19’

4,1

5

5°22’

4,1

5

2°4’

4,0

5

6°25’

4,0

5

4°20’

4,0

6

6°33’

4,0

6

6°34’

4,1

6

7°30’

4,1

6

5°28’

4,1

7

7°35’

4,2

7

7°37’

4,0

7

8°39’

4,1

7

6°28’

4,0

8

8°43’

4,0

8

8°44’

4,2

8

9°42’

4,2

8

7°16’

4,1

9

9°45’

4,2

9

9°46’

4,2

9

10°40’

4,2

9

8°27’

4,2

10

10°90’

4,2

10

10°52’

4,2

10

11°17’

4,3

10

9°32’

4,2

11

12°05’

4,3

11

12°07’

4,3

11

13°01’

4,3

11

10°34’

4,2



















12

11°44’

4,3

Продолжение таблицы 33

Угол поворота 54°

Состав вставки 3° ´ 18

Угол поворота 57°

Состав вставки 6° ´ 9 + 3°

Т1 = 56,4 м

T2 = 56,3 м

Т1 = 60,2 м

T2 = 65,7 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

2°03’



1

2°04’

8,3

1

1°24’

8,2

1

0°35’

9,8

2

3°14’

4,0

2

3°15’

4,1

2

3°17’

4,0

2

1°15’

4,0

3

3°50’

4,0

3

3°52’

4,0

3

3°54’

4,0

3

2°16’

4,0

4

5°19’

4,1

4

5°21’

4,1

4

5°06’

4,1

4

3°10’

4,0

5

6°19’

4,1

5

6°21’

4,1

5

6°22’

4,1

5

4°13’

4,2

6

7°14’

4,0

6

7°15’

4,1

6

7°17’

4,0

6

4,0

7

8°26’

4,1

7

8°27’

4,2

7

8°19’

4,1

7

8°16’

4,0

8

9°31’

4,2

8

9°33’

4,2

8

9°25’

4,2

8

7°06’

4,0

9

10°31’

4,2

9

10°33’

4,2

9

10°35’

4,1

9

8°11’

4,3

10

11°90’

4,2

10

11°52’

4,1

10

11°46’

4,3

10

9°26’

4,2

11

12°55’

4,3

11

12°97’

4,3

11

12°32’

4,3

11

10°22’

4,2

12

14°03’

4,4

12

13°04’

4,4

12

14°

4,3

12

11°36’

4,3













13

15°14’

4,5

13

12°41’

4,3



















14

13°50’

4,4

Продолжение таблицы 33

Угол поворота 60°

Состав вставки 3° ´ 20

Т1 = 63,9 м

Т2 = 63,8 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

1°27’

7,9

1

1°29’

7,8

2

2°53’

4,0

2

2°55’

4,0

3

3°58’

4,0

3

4,0

4

4°53’

4,1

4

4°56’

4,0

5

6°13’

4,0

5

6°15’

4,1

6

7°15’

4,0

6

7°11’

4,1

7

8°23’

4,0

7

8°25’

4,1

8

9°30’

4,2

8

9°32’

4,1

9

10°31’

4,2

9

10°33’

4,2

10

11°43’

4,2

10

11°45’

4,3

11

12°43’

4,3

11

12°45’

4,2

12

13°51’

4,4

12

14°26’

4,4

13

15°07’

4,4

13

15°09’

4,2

14

16°12’

4,8

14

16°20’

4,2

Таблица 34

Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 6-градусных отводов типа 1 с прямыми вставками длиной 11,6 м (способом хорд)

Угол поворота 27°

Состав вставки 6° ´ 4 + 3°

Угол поворота 30°

Состав вставки 6° ´ 5

Т1 = 47,9 м

Т2 = 58,4 м

Т1 = 53,5 м

Т2 = 53,4 м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка Dl, м

Номер разбивочной точки (от начала кривой)

Разбивочный угол b

Длина отрезка хорды Dl, м

1

1°27’

7,9

1

1°52’

18,4

1

3°24’

13,5

1

3°25’

13,4

2

3°06’

5,0

2

1°58’

5,0

2

4°01’

5,0

2

4°03’

5,0

3

4°09’

5,1

3

2°25’

5,1

3

4°37’

5,1

3

4°38’

5,1

4

4°30’

5,1

4

3°05’

5,1

4

4°47’

5,2

4

4°50’

5,1

5

4°42’

5,2

5

3°52’

5,1

5

5°48’

5,0

5

5°49’

5,1

6

5°44’

5,1

6

4°29’

5,0

6

6°40’

5,2

6

6°41’

5,2

7

6°29’

5,1

7

4°58’

5,0

7

7°12’

5,1

7

7°13’

5,0

8

7°11’

5,1

8

5°34’

5,1

8

7°45’

5,0

8

7°46’

5,2

СОДЕРЖАНИЕ

1. Общие положения. 1

2. Проектирование унифицированных углов поворота. 2

3. Таблицы для разбивки кривых на углах поворота трубопровода. 5

Приложение. 8

Таблица 1 Тригонометрические функции для определения вершин унифицированных углов поворота трубопровода. 8

Таблица 2 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 219 - 377 мм. Радиус изгиба отводов 15 м, отводы типа 1 для вставки вида А.. 10

Таблица 3 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 426 мм. Радиус изгиба отводов 20 м, отводы типа 1 для вставки вида А.. 11

Таблица 4 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 530 мм. Радиус изгиба отводов 25 м, отводы типа 1 для вставки вида А.. 13

Таблица 5 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 720 и 820 мм. Радиус изгиба отводов 35 м, отводы типа 1 для вставки вида А.. 15

Таблица 6 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 720 и 820 мм. Радиус изгиба отводов 35 м, отводы типа 2 для вставки вида Б. 18

Таблица 7 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 720 и 820 мм. Радиус изгиба отводов 35 м, отводы типа 3 и 1 для вставки вида В.. 20

Таблица 8 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, отводы типа 1 для вставки вида А.. 22

Таблица 9 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. 24

Таблица 10 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, отводы типа 3 и 1 для вставки вида В.. 26

Таблица 11 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 и 1420 мм. Радиус изгиба отводов 60 м, отводы типа 1 для вставки вида А.. 28

Таблица 12 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 и 1420 мм. Радиус изгиба отводов 60 м, отводы типа 2 для вставки вида Б. 31

Таблица 13 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 и 1420 мм. Радиус изгиба отводов 60 м, отводы типа 3 и 1 для вставки вида В.. 33

Таблица 14 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 3-градусных отводов типа 1. 36

Таблица 15 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 3-градусных отводов типа 1 с прямыми вставками длиной 11,6 м.. 37

Таблица 16 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 м. Радиус изгиба отводов 40 м, кривые из 6-градусных отводов типа 1. 39

Таблица 17 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 6-градусных отводов типа 1 с прямыми вставками длиной 11,6 м.. 40

Таблица 18 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 3-градусных отводов типа 1. 41

Таблица 19 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 3-градусных отводов типа 1 с прямыми вставками длиной 11,6 м.. 42

Таблица 20 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 6-градусных отводов типа 1 с прямыми вставками длиной 11,8 м.. 43

Таблица 21 Поправки к таблицам для разбивки кривых на углах поворота трубопроводов диаметром 219, 377, 426 и 530 мм.. 44

Таблица 22 Поправки к таблицам для разбивки кривых на углах поворота трубопроводов диаметром 720 мм.. 45

Таблица 23 Поправки к таблицам для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм.. 45

Таблица 24 Поправки к таблицам для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм.. 46

Таблица 25 Поправки к таблицам для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм из 3- и 6-градусных гнутых отводов. 47

Таблица 26 Поправки и таблицам для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм из 3- и 6-градусных гнутых отводов. 47

Таблица 27 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 3-градусных отводов типа 1 (способом хорд) 48

Таблица 28 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 3-градусных отводов типа 1 с прямыми вставками длиной 11,6 м (способом хорд) 50

Таблица 29 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 6-градусных отводов типа 1 (способом хорд) 50

Таблица 30 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1020 мм. Радиус изгиба отводов 40 м, кривые из 6-градусных отводов типа 1 с прямыми вставкам длиной 11,6 м (способом хорд) 51

Таблица 31 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 3-градусных отводов типа 1 (способом хорд) 52

Таблица 32 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 3-градусных отводов типа 1 с прямыми вставками длиной 11,6 м (способом хорд) 53

Таблица 33 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 6-градусных отводов типа 1 (способам хорд) 54

Таблица 34 Таблица для разбивки кривых на углах поворота трубопроводов диаметром 1220 - 1420 мм. Радиус изгиба отводов 60 м, кривые из 6-градусных отводов типа 1 с прямыми вставками длиной 11,6 м (способом хорд) 56





© 2013 Ёшкин Кот :-)
