ГЛАВНОЕ УПРАВЛЕНИЕ ГЕОДЕЗИИ И КАРТОГРАФИИ
ПРИ СОВЕТЕ МИНИСТРОВ СССР



ЦЕНТРАЛЬНЫЙ ОРДЕНА «ЗНАК ПОЧЕТА»
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГЕОДЕЗИИ,
АЭРОСЪЕМКИ И КАРТОГРАФИИ им. Ф.Н. КРАСОВСКОГО



МЕТОДИКА ИНСТИТУТА





НИВЕЛИРЫ. МЕТОДИКА ПОВЕРКИ

МИ БГЕИ 07-90



Москва 1990



Разработана        Центральным ордена «Знак Почета» научно-исследовательским институтом геодезии, аэросъемки и картографии им. Ф.Н. Красовского

Отделом стандартизации, метрологического обеспечения и госиспытаний

Зав. отделом                                       А.И. Спиридонов

Рук. темы и исполнитель                  В.И. Вайцекян

Внесена на утверждение ОСМОГИ

Зав. отделом                                       А.И. Спиридонов

Утверждена директором ЦНИИГАиК

Директор института                          Н.Л. Макаренко



Методика института

Методика института

Нивелиры.

Методика поверки

МИ БГЕИ 07-90

Взамен ОСТ 68-8.10-84

Утверждена приказом по ЦНИИГАиК - головной организации метрологической службы ГУГК СССР № 49 от 29.05.90 г. Срок введения установлен с 01 ноября 1990 г.

Настоящая методика института распространяется на нивелиры, выпускаемые по ГОСТ 10528, а также на равноценные им по точности, и устанавливает методы и средства первичной и периодической поверок.

1. ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ НИВЕЛИРОВ

Технические и метрологические характеристики нивелиров, подлежащие проверке, приведены в таблице 1.

Таблица 1

№ п/п

Характеристика нивелиров

Норма по типам нивелиров

Н-05 (высокоточные)*

Н-3 (точные)*

Н-10 (технические)*

1

2

3

4

5

1

Средняя квадратическая погрешность измерения превышения на один км двойного хода, мм не более:









для нивелиров с уровнем

0,5

3,0

10,0 (-)*



для нивелиров с компенсатором

0,3

2,0

5,0

2

Средняя квадратическая погрешность измерения превышения на станции, мм не более

при расстоянии до рейки:









30 м

0,15 (0,10)*

-

-



50 м

0,20 (0,15)*

-

-



100 м

-

2,0 (1,5)*

5,0 (3,5)*

3

Цена деления уровня цилиндрического при трубе, "/2 мм

10 ± 1

15 ± 1,5

45 ± 5

15 ± 1,5*



установочного (круглого), '/2 мм

5

10

10

4

Средняя квадратическая погрешность совмещения изображений концов пузырька цилиндрического контактного уровня, " не более

0,3

0,8

-

5

Цена деления оптического микрометра, мм

0,05 ± 0,003

-

-

6

Коэффициент нитяного дальномера

100 ± 1 %

100 ± 1 %

100 ± 1 %

7

Асимметрия дальномерных штрихов, % не более

0,2

0,2

0,2

8

Средняя квадратическая погрешность установки визирной оси с помощью компенсатора, " не более:









случайная составляющая

0,2

0,5

1,0



систематическая составляющая на 1' наклона нивелира

0,05

0,3

0,5

1,0**

9

Диапазон работы компенсатора, не менее

±8

±10*

±15

±20

±30*

±50**

10

Время затухания колебаний подвесной системы, с не более

2

2

2

11

Значение угла между осью цилиндрического уровня и визирной осью зрительной трубы (угол i), " не более

10

10

10

12

Изменение угла i при изменении температуры в " на 1 °С, не более

0,5

0,8

1,5

13

Смещение визирной оси зрительной трубы при ее перефокусировке, мм не более

в пределах расстояний до рейки:









50 м

0,5

-

-



100 м

-

2

3

14

Правильность заботы вертикальной оси вращения, " не более

15

30

45

15

Цена деления лимба

-

1° ± 5'

1° ± 5'

* Норма будет действовать с 01.01.91 г.

** Для нивелиров с расширенным диапазоном работы компенсатора (ввод в действие с 01.01.91 г.).

2. ОПИСАНИЕ ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в таблице 2.

Таблица 2

№ п/п

Наименование операции

Номер пункта методики

Типы нивелиров, подлежащие поверке

Проведение операции при

первичной поверке

эксплуатации

1

2

3

4

5

6

1

Внешний осмотр и проверка комплектности

5.1.

все

да

да

2

Опробование

5.2.









2.1. Проверка работоспособности и взаимодействия подвижных узлов нивелира

5.2.1.

-"-

-"-

-"-



2.2. Проверка устойчивости штатива

5.2.2.

-"-

-"-

-"-



2.3. Проверка работоспособности компенсатора

5.2.3.

нивелиры с компенсатором

-"-

-"-

3

Проверка правильности юстировки уровней

5.3.

все

-"-

-"-

4

Проверка правильности установки сетки нитей

5.4.

-"-

-"-

-"-

5

Определение коэффициента дальномера и асимметрии дальномерных нитей сетки

5.5.

-"-

-"-

-"-

6

Определение смещения визирной оси зрительной трубы при ее перефокусировке

5.6.

-"-

-"-

-"-

7

Определение угла i между осью цилиндрического уровня и визирной осью зрительной трубы

5.7.

нивелиры с уровнями

да

да

8

Определение цены деления контактного уровня

5.8.

-"-

-"-

нет

9

Определение средней квадратической погрешности совмещения изображений концов пузырька цилиндрического контактного уровня

5.9.

-"-

-"-

-"-

10

Определение цены деления оптического микрометра

5.10.

нивелиры с оптическими микрометрами типа Н-05

-"-

да

11

Проверка компенсатора

5.11.

нивелиры с компенсатором

-"-

-"-

12

Определение средней квадратической погрешности измерения превышения на станции

5.12.

все

-"-

нет

13

Определение средней квадратической погрешности измерения превышения на один км двойного нивелирного хода

5.13.

-"-

-"-

-"-

3. СРЕДСТВА ПОВЕРКИ

При проведении поверки должны применяться образцовые средства измерений (ОСИ) и вспомогательные средства поверки, приведенные в таблице 3.

Таблица 3

Номер пункта методики

Наименование ОСИ или вспомогательного средства поверки и их основные метрологические или технические характеристики

1

2

5.2.2.

Рейка нивелирная из соответствующего комплекта; динамометр с ценой деления 10 г.

5.2.3.

5.3.2.

Рейка нивелирная из соответствующего комплекта.

5.4.

Для нивелиров типа Н-3 и Н-10: нитяной отвес, линейка длиной 20 см (ГОСТ 427).

Для нивелиров типа Н-05: рейка нивелирная из комплекта или линейка длиной 20 см (ГОСТ 427).

5.5.

Образцовый теодолит типа Т1 или Т2.

Полевой линейный базис с уклоном не более 0,5° и с погрешностью длины не хуже 1/2000; рейка нивелирная из комплекта.

5.6.

Полевой высотный базис (стенд), имитатор разноудаленных визирных целей.

5.7.

Коллиматор с фокусным расстоянием не менее 500 мм или образцовый теодолит типа Т1, или нивелир типа Н-05.

Рулетка длиной 50 м (ГОСТ 7502).

5.8.

5.9.

Экзаменатор с ценой деления 0,2" - 1".

5.10.

Шкала длиной 40 - 50 мм, цена деления 1 - 0,7 мм; средняя квадратическая погрешность цены деления шкалы не более 1,5 мкм.

5.11.

Экзаменатор с ценой деления 1 - 5"

Автоколлиматор типа АК 0,25 или АК 0,2У, или теодолит типа Т1. Приспособление для подсветки сетки нитей нивелира.

5.11.3.

Секундомер типа С1А.

5.12.

Рейки нивелирные из комплекта. Рулетка металлическая длиной 50 м (ГОСТ 7502).

5.13.

Образцовый высотный полигон с погрешностью превышений, не менее чем в три раза меньшей допустимой погрешности на один км нивелирного хода для поверяемого нивелира. Высотный стенд.

4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

4.1. При проведении поверки в лабораторном помещении температура воздуха должна быть 20 ± 2 °С; относительная влажность 60 ± 20 %. Изменение температуры в помещении во время проведения поверки не должно превышать ±2° С.

4.2. Проверяемый нивелир должен быть внесен в лабораторное помещение за час до начала поверки и установлен на жесткое устойчивое основание, чтобы исключить возмущающие механические воздействия и колебания.

4.3. При проведении поверки в полевых условиях температура воздуха должны быть от -10 °С до +30 °С. Скорость изменения температуры должна быть не более 3 °С в час, относительная влажность не более 90 %, атмосферное давление от 630 до 800 мм рт. ст.

Условия видимости должны быть благоприятными: колебания изображений и дымка - минимальными, освещенность визирных целей должна быть достаточной и равномерной для уверенного наблюдения; скорость ветра не должна превышать 4 м/с; на приборы не должны попадать прямые солнечные лучи, измерения должны проводиться при полном отсутствии осадков.

4.4. При проведении поверок в полевых условиях готовность приборов к работе - через 1 ч после извлечения их из футляров.

4.5. Перед началом поверки нивелир и средства поверки должны быть приведены в рабочее состояние в соответствии с технической документацией.

4.6. При проведении поверки должны соблюдаться все правила работы с нивелиром и средствами поверки, а также техника безопасности в соответствии с технической документацией.

5. ПРОВЕДЕНИЕ ПОВЕРКИ

5.1. Внешний осмотр и проверка комплектности

Проверка внешнего состояния и комплектности нивелира выполняется осмотром. При проведении осмотра должно быть установлено соответствие нивелира следующим требованиям:

1) Маркировки прибора и футляра должны соответствовать требованиям ГОСТ 23543 и ГОСТ 10528, а также техническим условиям на конкретный тип нивелира.

2) Прибор и футляр не должны иметь механических повреждений.

3) Комплектность нивелира должна соответствовать комплекту поставки, приведенному в паспорте, и отвечать установленным требованиям.

4) Оптические системы нивелиров должны обеспечивать четкие и контрастные изображения наблюдаемых объектов - визирных целей, отсчетных шкал, шкалы ампулы уровня. Поверхности оптических деталей должны быть чистыми, без пятен, царапин, следов расклейки и сколов.

5.2. Опробование

5.2.1. Проверка работоспособности и взаимодействия подвижных узлов нивелира выполняется опробованием. При опробовании необходимо проверить:

1) Работоспособность замков, прижимов и винтов, фиксирующих прибор в футляре.

2) Отсутствие качаний в подъемных, наводящих и закрепительных винтах.

3) Фиксирование зеркала подсветки уровня в заданном положении. Исправность крепления всех подвижных частей нивелира и опорных винтов.

5.2.2. Проверка устойчивости штатива. Подтяните все винты и гайки на штативе. Установите нивелир на штатив и приведите его в рабочее положение (см. прилож. 2); наведите трубу на рейку, установленную на расстоянии 50 м, отсчитайте по рейке. К головке штатива приложите в горизонтальной плоскости крутящий момент (около 1 Н · м) трижды: сначала по часовой, затем против часовой стрелки и вновь отсчитайте по рейке. Отсчеты не должны различаться более чем на 0,5 мм для нивелира типа Н-05 и на 1 и 2 мм - для нивелиров типа Н-3 и Н-10 соответственно.

При выполнении поверки в лабораторных условиях, когда рейка (или другая шкалам устанавливается на расстояние менее 50 м, допуск пригодности должен быть уменьшен пропорционально расстоянию.

5.2.3. Проверка работоспособности компенсатора. Приведите нивелир с компенсатором в рабочее положение, в направлении одного из подъемных винтов установите рейку (в полевых условиях на расстоянии около 50 м), отсчитайте по рейке. Вращая подъемный винт, направленный в сторону рейки, наклоните зрительную трубу нивелира, например, вниз, на угол, приблизительно равный диапазону работы компенсатора (см. табл. 1, п. 9), вновь возьмите отсчет по рейке. Затем наклоните зрительную трубу нивелира вверх на тот же угол и вновь отсчитайте по рейке.

Отсчеты не должны различаться более чем на 0,5 мм для нивелира типа Н-05 и на 1 и 2 мм - для нивелиров типа Н-3 и Н-10 соответственно.

5.3. Проверка правильности юстировки цилиндрического и установочного уровней

5.3.1. Проверка правильности установки цилиндрического уровня производится следующим образом. Расположите ось цилиндрического уровня параллельно двум подъемным винтам нивелира, приведите пузырек уровня на середину и поверните верхнюю часть прибора на 180°. Если пузырек уровня отклонился от среднего положения, то его перемещают к середине на половину отклонения исправительными винтами уровня, вторую половину - подъемными винтами нивелира. Затем поверните нивелир на 90° и третьим подъемным винтом приведите пузырек уровня на середину.

Проверка выполняется несколько раз до соблюдения условия, когда отклонение пузырька уровня от середины при повороте нивелира на 180° должно быть менее одного деления уровня. После выполнения этого условия, пузырек установочного (круглого) уровня должен находиться в центре круговой шкалы. Если условие не соблюдено, выполните юстировку исправительными винтами уровня.

5.3.2. Проверку расположения уровня и визирной оси трубы в параллельных плоскостях производят следующим образом.

В направлении одного из подъемных винтов на расстоянии около 50 м установите нивелирную рейку. Тщательно приведите ось нивелира в отвесное положение. Элевационным винтом совместите изображения концов пузырька уровня и отсчитайте по рейке. Наклоните нивелир боковыми подъемными винтами на 2 - 3 оборота в одну, затем в другую сторону, и следите за изменением отсчета по рейке.

Если при наклонах в разные стороны нивелира концы пузырька уровня не расходятся или смещаются в одну сторону, условие выполнено. Если концы пузырька уровня расходятся в разные стороны более чем на одно деление, то боковыми юстировочными винтами исправьте положение уровня.

5.3.3. Проверку правильности юстировки установочного уровня нивелиров с компенсатором выполните аналогично п. 5.3.1. для цилиндрического уровня.

5.4. Проверка правильности установки сетки нитей

Проверку производят с целью убедиться в том, что вертикальная нить сетки при среднем положении пузырька уровня совпадает с отвесной линией, а ось биссектора (горизонтальная нить сетки) перпендикулярна к вертикальной оси вращения нивелира.

1) Для нивелиров типа Н-3 и Н-10 проверку выполните следующим образом. На удалении 10 - 15 м от нивелира повесьте нитяной отвес. Приведите нивелир в рабочее положение и наведите верхнюю часть вертикальной нити сетки на нить отвеса. Если нижний конец вертикальной нити сетки отклоняется от нити отвеса сетки более чем на 0,5 мм (определяется при помощи линейки), то установку сетки нитей исправляют. Затем проверку выполняют вновь.

2) Перпендикулярность горизонтальной нити сетки к вертикальной оси нивелира типа Н-05 проверяют следующим образом. Приведите нивелир в рабочее положение (рис. 1), малым участком горизонтальной нити сетки (точка «а») наведите на четко видимую цель, находящуюся на расстоянии 5 - 10 м от нивелира (например, штрих линейки с миллиметровыми делениями), точно совместите изображения концов пузырька контактного уровня и отсчитывайте по шкале оптического микрометра с точностью до 0,1 деления (отсчет по шкале микрометра должен быть на участке шкалы, близким к отсчету 50). Наводите на ту же цель тт. «б», «в», «г» (согласно рис. 1) горизонтальной нити и биссектора и отсчитайте по шкале оптического микрометра.

Разность между полусуммами отсчетов Δ не должна быть более двух делений шкалы микрометра, т.е.

Δ = (а + б)/2 - (в + г)/2 ≤ 0,1 мм.

Рис. 1

5.5. Определение коэффициента дальномера и асимметрии дальномерных нитей сетки

5.5.1. Полевой метод. Измерения выполните на базисе длиной около 50 м, на одном конце которого установите нивелир, на другом - рейку. Приведите нивелир в рабочее положение и, совместив концы пузырька уровня, отсчитайте по средней и крайним штрихам сетки нитей зрительной трубы. Измерения выполните 10 раз, меняя каждый раз горизонт прибора.

Коэффициент дальномера К вычисляют по формуле:

где S - длина базиса, мм;

C - постоянное слагаемое дальномера, мм (берется из паспорта);

lср - среднее значение разностей отсчетов по верхнему и нижнему штрихам сетки, мм.

Значение асимметрии нитей а (%) определяют по формулам:

где n - число измерений;

bi, Ci, Hi - отсчеты по верхнему, среднему и нижнему штрихам сетки нитей.

Значение коэффициента дальномера и асимметрии штрихов должны удовлетворять требованиям таблицы 1, п. 6 и 7.

5.5.2. Лабораторный метод. Установите проверяемый нивелир и образцовый теодолит на каменное основание (бетонный столб) так, чтобы их визирные оси были совмещены, при этом их зрительные трубы должны быть сфокусированы на бесконечность.

С помощью образцового теодолита выполните измерение вертикального угла между верхней и нижней нитями сетки нивелира не менее чем за три приема. Погрешность измерения угла должна быть не более 2". Коэффициент дальномера К вычислите по формуле:

K = ctg φср,

где φср - среднее значение измеренного угла.

Значение коэффициента дальномера должно удовлетворять требованиям таблицы 1, п. 6.

Пример обработки результатов приведен в приложении 3.

5.6. Проверка смещения визирной оси зрительной трубы при ее перефокусировке

Проверку производят на высотном полигоне, в лабораторном помещении при помощи имитатора разноудаленных визирных целей.

5.6.1. Высотный полигон разбивается на окружности радиусом 50 м (рис. 2), закрепляются кольями точки 1, 2, 3,..., 7, находящиеся на расстоянии 10, 20, 30,..., 70 м от точки А.

Рис. 2

Нивелир устанавливают в точке С и, не меняя фокусировку трубы, производят отсчеты по рейке, устанавливаемой последовательно на точках А, 1 - 7 сначала в прямом, а затем в обратном порядке. Эти действия составляют один прием. Таких приемов выполняют подряд три, изменяя от приема к приему высоту инструмента.

Нивелир устанавливают в точке А и, изменяя фокусировку трубы, производят отсчеты по 2-м сторонам рейки, устанавливаемой на точках 1 - 7, последовательно; сначала в прямом, а затем в обратном порядке. Перечисленные действия составляют один прием. Таких приемов делают три, изменяя от приема к приему высоту инструмента.

Обработку наблюдений выполняют в следующем порядке:

1) по наблюдениям из точки С вычисляют средние значения из шести отсчетов по рейке в точках А, 1 - 7; по средним отсчетам вычисляют превышения u1,...7 точек 1 - 7 над точкой А;

2) по наблюдениям из точки А вычисляют средние значения m1,...7 из шести отсчетов по рейке в точках 1 - 7;

3) вычисляют значения горизонта инструмента в точке А

hi = mi + ui,

среднее значение горизонта

и уклонения отдельных значений горизонта от среднего

Δi = hi - hср;

4) составляют уравнения погрешностей вида:

-kSi - q + Δi = υi

и нормальные уравнения вида:

kΣSi2 + qΣSi - Σ(SiΔ) = 0;

kΣSi + 7q - ΣΔi = 0,

из которых вычисляют неизвестные k и q, а затем υi.

В уравнениях приняты обозначения:

k - коэффициент, связывающий угол между визирной осью и осью движения фокусирующей линзы;

Si - расстояния от точки А до точек 1, 2, 3,..., 7;

q - разность горизонтов нивелира при двух его постановках;

υi - величины, характеризующие неправильность хода фокусирующей линзы.

5.6.2. В лабораторных помещениях допускается применение специальных имитаторов визирных целей, удаленных на различные расстояния, при условии обеспечения погрешности конечных результатов наблюдений не более 1".

Непостоянство визирной оси зрительной трубы нивелира контролируют по величине смещения изображения сетки (марки) коллиматора или имитатора при фокусировании трубы в заданном диапазоне. Измерения выполняют не менее двух раз.

Величина смещения υi визирной оси зрительной трубы при ее фокусировке не должна превосходить указанной в таблице 1, п. 13.

Пример выполнения измерений и вычислений приведен в приложении 4.

5.7. Определение угла непараллельности между осью цилиндрического уровня и визирной осью зрительной трубы (угол i)

Определение угла i выполняют в лабораторных и полевых условиях.

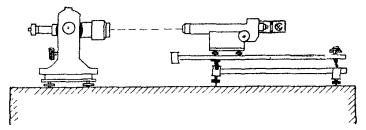

5.7.1. В лабораторных условиях определение угла i производят коллиматорным методом. В качестве коллиматора можно использовать образцовый нивелир или высокоточный теодолит с фокусным расстоянием объектива fоб 500 мм. Зрительную трубу образцового теодолита, отфокусированную на бесконечность, устанавливают на зенитное расстояние 90°00'00" (или приводят образцовый нивелир в рабочее положение). Поверяемый нивелир устанавливают соосно со зрительной трубой образцового теодолита, затем нивелир приводят в рабочее положение. Измеряют вертикальный угол средней нити сетки нитей нивелира. Уклонение этого угла от 90° является углом i. При использовании образцового нивелира горизонтальную нить сетки его нитей наводят на аналогичную нить поверяемого нивелира, при этом концы пузырька контактного уровня образцового нивелира разойдутся. Величина смещения не должна быть более 2-х делений.

5.7.2. В полевых условиях угол определяют нивелированием точек 1 и 2 (рис. 3), закрепленных на расстоянии 40 - 60 м. Нивелир устанавливают посередине и берут отсчеты по рейкам l1 и l2. Переносят нивелир в точку 3, удаленную от точки 2 на 10 - 12 м внутри створа между рейками, и берут отсчеты l'1 и l'2 по рейкам. Выполняют не менее 3-х приемов измерений.

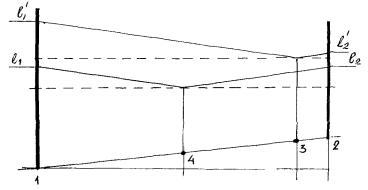

Рис. 3

Значение угла i вычисляют по формуле:

где S1,3 - расстояние между точками 1 и 3;

S2,3 - расстояние между точками 3 и 2.

Для облегчения вычислений расстояние S1 и S2 можно подбирать так, чтобы отношение было равно целому числу.

Тогда формула вычислений имеет вид:

i = (h' - h)k,

где

Точку 3 можно располагать на продолжении их створа, в этом случае формула для вычисления угла i примет вид:

С целью уменьшения искажения результатов измерений за ход фокусирующей линзы расстояние до т. 2 выбирают более 10 м.

5.7.3. В полевых условиях возможно применение других методов, которые изложены в инструкции по эксплуатации или инструкции по нивелированию I - IV классов.

Значение угла i не должно превосходить величину, указанную в таблице 1, п. 11. Пример определения угла i приведен в приложении 5.

5.8. Определение цены деления контактного уровня

Цену деления цилиндрического уровня определяют на экзаменаторе (рис. 4 и 5). Шкалу измерительного винта экзаменатора устанавливают на начальный отсчет. Элевационным винтом нивелира перемещают пузырек уровня в крайнее положение, допускающее отсчеты по обоим концам пузырька уровня. Затем изменяют положение винта экзаменатора через 10 - 15 делений, пока сохраняется возможность взятия отсчетов по обоим концам пузырька уровня (при этом число установок должно быть 6 - 8).

Рис. 4

Положение нивелира на экзаменаторе

Рис. 5

Изображение концов пузырька уровня нивелира Н-05

В прямом ходе установку винта экзаменатора производят ввинчиванием, в обратном - вывинчиванием.

Отсчеты по концам пузырька уровня после установки винта экзаменатора выполняют через 1,5 - 2 мин. Выполняют два приема измерений. Во втором приеме измерений нивелир поворачивают на 180°, а начальный отсчет по лимбу винта экзаменатора изменяют на 60 - 100 делений.

При обработке результатов измерений вычисляют:

1. Разность li и сумму отсчетов (П + Л) по концам пузырька уровня.

2. Величину перемещения пузырька уровня в прямом и обратном ходе rпр, обр и среднее значение rm:

rпр, обр = li - li+1

rm = (rпр + rобр).

3. Среднее значение перемещения пузырька уровня rср из двух приемов измерений:

где k - общее число перемещений в двух приемах измерений.

4. Величину Vj, характеризующую правильность кривизны ампулы уровня:

Vj = rmj - rср.

5. Цену деления уровня для каждого интервала τj и среднее значение из всей программы (τср):

где μ - цена деления шкалы лимба экзаменатора;

n - число делений, на которое переставлялся винт экзаменатора.

Цена деления цилиндрического уровня нивелира всех типов, определенная на различных участках шкалы τj, не должна отличаться от среднего значения τср более чем на 20 %. Среднее значение цены деления уровня должно удовлетворять требованиям таблица 1, п. 3.

Пример определения цены деления уровня приведен в приложении 6.

5.9. Определение средней квадратической погрешности совмещения изображений концов пузырька цилиндрического контактного уровня

5.9.1. Установите нивелир на экзаменатор с ценой деления 0,5" или 0,2" таким образом, чтобы визирная ось трубы нивелира была параллельна оси экзаменатора. Элевационным или подъемными винтами нивелира приведите пузырек уровня приблизительно на середину и ввинчиванием измерительного винта экзаменатора точно совместите концы пузырька уровня. При этом отсчет по шкале лимба измерительного винта может быть произвольным. Убедитесь, что в течение 5 - 10 с концы не разошлись, сделайте отсчет по шкале лимба измерительного винта. Затем вывинчиванием измерительного винта сместите изображения концов пузырька уровня на 5 - 10 делений и снова ввинчиванием сместите их. Отсчитайте по шкале лимба измерительного винта экзаменатора.

Сделайте подряд 10 точных совмещений концов пузырька уровня, каждый раз отсчитывая по шкале лимба измерительного винта экзаменатора.

Затем выполните обратный ход, в котором вывинчиванием измерительного винта также сделайте подряд 10 точных совмещений концов пузырька уровня и 10 отсчетов по шкале лимба измерительного винта экзаменатора.

Прямой и обратный ходы вместе составляют один прием. Таких приемов сделайте не менее 3-х.

Среднюю квадратическую ошибку совмещения m',"сов и mсовj вычисляют отдельно для каждого приема по формулам:

где υi -уклонения отдельных отсчетов по шкале измерительного винта от среднего арифметического из них в полуприеме;

n - число отсчетов в полуприеме.

Окончательное значение погрешности вычислите по формуле:

где k - общее число выполненных приемов.

Окончательное значение средней квадратической погрешности совмещения изображений концов пузырька цилиндрического контактного уровня должно удовлетворять требованиям п. 4 таблицы 1. Пример определения погрешности приведен в приложении 7.

5.9.2. В полевых условиях для обеспечения работ при температуре окружающего воздуха, отличного от температуры проведения проверок по п. 5.8 и 5.9.1 более чем на 10 °С, определение погрешности совмещения концов пузырька контактного уровня выполняют по рейке.

Погрешность mсов определяется при помощи рейки косвенным методом на основании определений средних квадратических ошибок взгляда mвзг и наведения биссектора нитей mнав. Ошибку совмещения mсов вычисляют по формулам:

Ошибки mвзг и mнав определяют на расстоянии S до рейки 50 м и разной температуре воздуха. При каждой температуре выполняют по три приема, каждый из которых включает 10 отдельных определений. Между приемами изменяют высоту инструмента.

Прием выполняют в следующей последовательности:

1) Устанавливают нивелир на штатив и приводят его в рабочее положение. На расстоянии 50 м от нивелира устанавливают в рейкодержателе рейку.

2) Точно совместив изображения концов пузырька уровня, производят 10 отсчетов по барабану при наведениях биссектора на ближний штрих рейки. Отсчеты служат для вычисления mнав.

3) Затем делают 10 отсчетов, но перед каждым наведением биссектора на штрих рейки элевационный винт и отсчетный барабан отводят на 1/4 оборота. Выполняют совмещение концов пузырька уровня и после наведения на штрих рейки отсчитывают по барабану микрометра.

Отсчеты служат для вычисления mвзг.

Погрешности mнав и mвзг вычисляют по формуле:

где υi = Ci - Cср, ;

Ci - отсчет по барабану оптического микрометра.

5.10. Определение цены деления оптического микрометра

Для наблюдений линейку (или шкалу) закрепляют вертикально на удалении 5 - 10 м от нивелира.

Измерения в приеме заключаются в последовательном наведении биссектора на 5 - 10 штрихов шкалы и отсчитывании по шкале микрометра с точностью до 0,1 деления. Во время измерений следят за тем, чтобы при наведении биссектора на штрихи шкалы концы пузырька контактного уровня были точно совмещены. Измерения внутри приема состоят из прямого (от 0 до 100 делений) и обратного (от 100 до 0) ходов. В прямом ходе барабан вращают на ввинчивание, в обратном - на вывинчивание.

Измерения выполняют 6-ю приемами, между приемами изменяют или высоту нивелира, или положение шкалы, поэтому каждый последующий прием должен начинаться с наведения на новый штрих.

Цену деления R для каждого участка шкалы получают по формуле:

Ri = b0i/bi,

где b0i - длина интервала шкалы линейки, известная из компарирования;

bi - то же, из измерений оптическим микрометром.

Окончательное значение цены деления вычисляют по формуле:

где n - число интервалов шкалы, по которым проводились изменения.

Значения цены деления шкалы оптического микрометра должно удовлетворять требованиям таблицы 1, п. 5.

Пример определения цены деления шкалы оптического микрометра приведен в приложении 8.

5.11. Проверка компенсатора

Проверка компенсатора включает: определение диапазона действия компенсатора, погрешность компенсации углов наклона, среднюю квадратическую погрешность самоустановки визирной оси в горизонтальное положение. Указанные составляющие определяются совместно и раздельно в лабораторных и полевых условиях.

5.11.1. Для проверки в лабораторных условиях нивелир с приспособлением для подсветки сетки нитей устанавливают на столике экзаменатора (рис. 6). Экзаменатор приводят в рабочее положение, измерительный винт устанавливают в среднее положение. Нивелир приводят в рабочее положение.

Рис. 6

При выполнении поверки зрительную трубу нивелира устанавливают сначала параллельно оси экзаменатора, затем перпендикулярно, при этом автоколлиматор или зрительную трубу образцового теодолита каждый раз устанавливают соосно со зрительной трубой нивелира (рис. 7,А и Б).

Измерения включают: последовательное изменение угла наклева зрительной трубы нивелира с помощью экзаменатора и последовательное фиксирование угломерным прибором положения средней нити сетки нивелира при отсутствии наклона и после наклона зрительной оси нивелира на углы v, равные 2', 4',..., n' до тех пор, пока работает компенсатор, сначала в продольном, затем в поперечном направлениях.

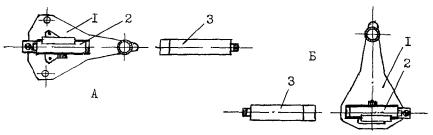

Рис. 7:

1 - экзаменатор; 2 - нивелир; 3 - автоколлиматор (теодолит)

Для каждого наклонного положения нивелира получают три отсчета по угломерному прибору. Один прием измерений включает наклоны нивелира вращением винта экзаменатора на ввинчивание (прямой ход) и на вывинчивание (обратный ход). Для нивелиров, предназначенных для нивелирования I и II классов, выполняют два приема измерений, для остальных типов нивелиров выполняют один прием.

При обработке результатов измерений вычисляют:

1. Среднее значение bj'," из трех отсчетов по угломерному прибору:

где индекс i - относится к единичному отсчету,

j - относится к номеру установки винта экзаменатора.

2. Разность средних отсчетов dbj и среднее значение bj, полученных для одного и того же угла наклона оси в прямом (') и обратных ходах ("):

dbj = b'j - b"j,

bj = (b'j + b"j)/2

3. Уклонения δbj средних отсчетов bj от отсчета b0j, соответствующего нулевому наклону оси нивелира:

δbj = bj - b0j.

4. Диапазон работы компенсатора Д:

Д = (v+ - v-)/2,

где v+ и v- - максимальные наклоны оси нивелира при положительных и отрицательных наклонах, для которых удовлетворяются условия для случайной и систематической составляющих погрешности σн (таблица 1, п. 8), т.е.:

dbj dbслуч.

|δbj| ≤ σн · |v|.

5. Среднюю квадратическую погрешность mу установки визирной линии нивелира:

где n - общее количество установок.

6. Систематическую составляющую погрешности σ:

где bj+ и bj- - средние отсчеты при максимальных наклонах нивелира в диапазоне работы компенсатора;

v - наклон оси нивелира, выраженный в минутах дуги, для принятой к вычислению разности отсчетов.

Пример определения погрешностей и диапазона работы компенсатора приведен в приложении 9.

5.11.2. В полевых условиях погрешности работы компенсатора проверяют следующим образом.

Нивелир устанавливают в середине створа между двумя рейками, установленными по уровню (желательно укрепленными с помощью рейкодержателей). Определяют превышения между рейками, при этом наблюдения выполняются сериями, общее число которых должно быть не менее 5. Перед взятием отсчетов по рейкам нивелир наклоняют подъемными винтами по схеме, приведенной на рис. 8. Перед каждой серией изменяют высоту прибора.

Для высокоточных нивелиров проверку выполняют при расстояниях между рейками 10, 50, 100 м; для точных нивелиров - 100 и 200 м; для технических - 200 м.

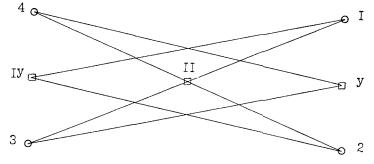

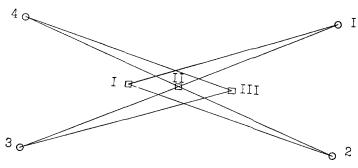

Рис. 8

При обработке результатов измерений вычисляют превышения между рейками при соответствующих положениях уровня в серии наблюдений и среднее значение превышений, кроме этого вычисляют разности Δh превышений относительно положения уровня в нуль-пункте.

Значения Δh не должны быть более 0,5 мм для высокоточных нивелиров и 3,0 и 5,0 мм для точных и технических нивелиров соответственно.

Пример проверки качества работы компенсатора в полевых условиях приведен в приложении 10.

5.11.3. Время затухания видимых колебаний изображения предметов в поле зрения зрительной трубы нивелира с компенсатором определяют по рейке, установленной на расстоянии около 25 м от нивелира. Нивелир приводят в рабочее положение. Затем, слегка постукивая по корпусу нивелира, следят, когда прекратится дрожание изображения рейки. Время между окончанием постукивания и прекращением дрожания изображения рейки не должно превышать 2 с.

5.12. Определение средней квадратической погрешности измерения превышения на станции

Определение погрешности превышения на станции производят многократным измерением превышения между точками на местности методом «из середины». Измерения проводят по двум шкалам реек при длине визирного луча 30 и 50 м для высокоточных нивелиров и 100 м - для точных и технических нивелиров. Точки установки реек закрепляют нивелирными костылями или кольями с ввинченными в них шурупами со сферической головкой. Рейки целесообразно закреплять рейкодержателями, чтобы в процессе измерений они сохраняли неизменно вертикальное положение. Нивелир устанавливают в створе между рейками на равных расстояниях от них. Для проверки нивелир приводят в рабочее положение и десятью приемами измеряют превышение между рейками, что составляет одну серию измерений. Число серий должно быть не менее четырех, для технических нивелиров - не менее трех. Горизонт нивелира меняют перед каждым приемом и переходом к новой серии.

Среднюю квадратическую погрешность превышения на станции mji для i-й серии вычисляют по формуле:

или

где υi - отклонения измеренных превышений от среднего арифметического в i-й серии;

n - число приемов в одной серии;

Δi - отклонения измеренных превышений от образцового значения, полученного образцовым (более точным) нивелиром.

Окончательно среднюю квадратическую погрешность определения превышения на станции вычисляют по формуле:

где k - число серий.

Значение mcm должно удовлетворять требованиям п. 2 таблицы 1.

5.13. Определение средней квадратической погрешности измерения превышения на один км нивелирного хода

Среднюю квадратическую погрешность превышения на один км двойного хода определяют по результатам проложения контрольных нивелирных ходов на образцовом высотном полигоне или высотном полигоне (см. схему в приложении 11). Допускается получать среднюю квадратическую погрешность превышения из проложения нивелирных замкнутых ходов при производстве нивелирных работ.

Нивелирные ходы должны иметь общую длину не менее 10 км. Нивелирование по ходу выполняют в прямом и обратном направлениях по программе того класса нивелирования, для которого предназначен данный нивелир. Условия и порядок проведения измерений должны отвечать требованиям действующей инструкции ГУГК СССР по нивелированию.

Среднюю квадратическую погрешность превышения на один км двойного хода mкм (мм) вычисляют по формуле:

где Δh - отклонение измеренных превышений по секции от эталонного значения;

S - длина секции хода, км;

n - число измеренных секций.

При проверке высокоточных нивелиров допускается определять среднюю квадратическую погрешность превышения на один км хода на образцовом замкнутом нивелирном ходе длиной 1 - 3 км.

В этом случае проверяемым нивелиром не менее 3 - 10 раз определяют превышения в замкнутом ходе в прямом и обратном направлениях.

Среднюю квадратическую погрешность превышения на один км двойного хода для замкнутого нивелирного хода mкм (мм) вычисляют по формуле:

где fh - невязка хода, полученная как отклонение измеренной нивелиром суммы превышений в ходе от теоретического значения;

k - число невязок в прямом и обратном ходах;

[S] - периметр полигона, км.

Контрольное значение средней квадратической погрешности превышения на один км хода для эталонного хода или замкнутого полигона mкм (мм) вычисляют по формуле:

где dh - разности превышений по данной секции, полученные в прямом и обратном ходах;

S - длина секции хода, км;

n - число измеренных секций.

Пример определения средней квадратической погрешности превышений на один км хода приведен в приложении 12.

Значение mкм должно удовлетворять требованиям п. 1 таблицы 1.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

6.1. Результаты первичной поверки, проводимые предприятием-изготовителем, вносятся в паспорт прибора и вместе с записью заводского номера нивелира оформляются подписью и оттиском штампа технического контроля в разделе «Свидетельство о приемке».

6.2. Результаты ведомственной поверки заносятся в протокол (форма приведена в приложении 13).

6.3. На основании положительных результатов поверки оформляется свидетельство, приведенное в приложении 14.

6.4. Отрицательные результаты поверки влекут за собой запрещение применения нивелира в эксплуатации на основе извещения о непригодности. Свидетельство о предыдущей поверке аннулируется.

7. ПЕРИОДИЧНОСТЬ ПОВЕРКИ

Периодичность поверки нивелиров в эксплуатации устанавливается следующим образом:

1) Периодичность всех видов поверки согласно таблице 2 - один раз в год.

2) Периодичность отдельных видов поверки устанавливается дополнительно:

- один раз в полгода

- проверка устойчивости штатива (табл. 2, п. 2.2);

- после транспортирования, переезда с объекта на объект

- проверка работоспособности нивелира (табл. 2, п. 2.1), проверка правильности установки сетки нитей (табл. 2, п. 4);

- один раз в два месяца

- определение цены деления оптического микрометра (табл. 2, п. 10); проверка правильности работы компенсатора (табл. 2, п. 11);

- ежедневно перед началом работ

- внешний осмотр нивелира (табл. 2, п. 1); проверка правильности юстировки уровней (табл. 2, п. 3); определение угла между осью цилиндрического уровня и визирной осью трубы (угол i) (табл. 2, п. 7).

Приложение 1

(рекомендуемое)

ПРОТОКОЛ № ____
первичной поверки нивелира ________________

                                                                                                                      (тип, номер)

___________________________________________________________________________

(наименование организации: изготовителя - при выпуске из производства, потребителя - в случае ремонта)

№ пп

Наименование операции поверки

Результат поверки

Допустимое значение параметра

1

Проверка внешнего состояния и комплектности





2

Проверка работоспособности и взаимодействия подвижных узлов нивелира





3

Проверка метрологических характеристик





ЗАКЛЮЧЕНИЕ:

Дата поверки:

Главный метролог                              (подпись) _________________________

                                                                                                                                   Ф.И.О.

Начальник ОТК                                  (подпись) _________________________

                                                                                                                                   Ф.И.О.

Исполнители:                                     (подписи) _________________________

                                                                                                                                   Ф.И.О.

Приложение 2

(справочное)

ПРИВЕДЕНИЕ НИВЕЛИРА В РАБОЧЕЕ ПОЛОЖЕНИЕ

Для приведения нивелира в рабочее положение необходимо:

- установить штатив над центром, подтянуть все винты и гайки на нем;

- вытащить нивелир из футляра и установить его на столб или штатив, закрепить нивелир на штативе с помощью станового винта;

- выполнить внешний осмотр и проверку взаимодействия подвижных частей нивелира, а также подъемных и наводящих винтов;

- привести вертикальную ось вращения с помощью круглого уровня в отвесное положение;

- привести элевационный и наводящий винты в среднее положение;

- произвести наводку на визирную цель;

- поворотом зеркала добиться освещения цилиндрического уровня;

- вращением окуляра добиться четкого изображения сетки нитей, а вращением ручки фокусирующего устройства - четкого изображения визирной цели.

Приложение 3

(рекомендуемое)

ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ДАЛЬНОМЕРА И АСИММЕТРИИ НИТЕЙ

Дата:

Время:

t° =

Нивелир Н-05 № 12

Д = 50,000 м

С = 350 мм



Положение нивелира

Отсчеты по нитям bi, Ci, Hi

Ci - bi

Hi - Ci

ai, полумиллиметры

li = (Hi - Bi)

полумиллиметры

1

2448









2947

499







3447

500

-1

999

2

8373









8872

499







9372

500

-1

999

3

2442









2940

498

-1

997



3439

499





4

8367









8865

498

-2

998



9365

500





5

2455









2954

499

-2

1000



3455

501





6

8381









8880

499



999



9380

500







2012









2510

498

0

996



3008

498





8

7937









8435

498

0

996



8933

498





9

2003









2501

498

-2

998



3001

500





10

7928









4826

498

-2

998



8926

500





11

2020









2519

499

0

1000



3020

499





12

7045









8844

499

-1

999



8944

500







aср = -1,08

lср = 998,3

Приложение 4

(рекомендуемое)

ПРОВЕРКА ПРАВИЛЬНОСТИ ХОДА ФОКУСИРУЮЩЕЙ ЛИНЗЫ

Дата:

Время:

t° =

Нивелир Н-05 №



Номер точки

I прием

II прием

III прием

Среднее (в делениях рейки)

u (в делениях рейки)

u, мм

Шкала

Шкала

Шкала

основная

дополнительная

основная

дополнительная

основная

дополнительная

А

29,662

88,914

32,011

91,260

31,140

90,397

60,564

-

-

1

28,134

87,383

30,479

89,726

29,610

88,862

59,032

+1,532

+76,60

2

28,294

87,545

30,650

89,893

29,770

89,023

59,196

+1,368

+68,40

3

28,928

88,178

31,275

90,525

30,393

89,649

59,825

+0,739

+36,95

4

27,927

87,178

30,277

89,526

29,403

88,649

58,827

+1,737

+86,85

5

26,377

85,626

28,729

87,979

27,851

87,101

57,277

+3,287

+164,35

6

26,212

85,463

28,570

87,818

27,680

86,933

57,113

+3,451

+172,55

7

27,066

86,316

29,426

88,676

28,544

87,795

57,970

+2,594

+129,70

Примечание. Нивелир установлен в точке С.

Номер точки

I прием

II прием

III прием

Среднее m (в делениях рейки)

Среднее m, мм

h = u + m1, мм

Δ = h1 - hср, мм

основная

дополнительная

основная

дополнительная

основная

дополнительная

1

27,997

87,248

29,138

88,407

28,720

87,975

58,251

2912,55

2989,15

-1,91

2

28,181

87,431

29,335

88,586

28,900

88,152

58,431

2921,55

2889,95

-1,11

3

28,819

88,071

29,973

89,226

29,543

88,793

59,071

2953,55

2990,50

-0,56

4

27,837

87,087

28,989

88,238

28,548

87,797

58,083

2904,15

2991,00

-0,06

5

26,299

85,549

27,454

86,701

27,015

86,261

56,546

2827,30

2991,65

+0,59

6

26,151

85,401

27,302

86,555

26,856

86,108

56,396

2819,80

2992,35

+1,29

7

27,022

86,271

28,171

87,418

27,719

86,969

57,262

2863,10

2992,80

hср = 2991,06

+1,74

Примечание. Нивелир установлен в точке А.

Составляют нормальные уравнения

14000k + 280q - 168,65 = 0; 280k + 7q - 0,02=0,

из решения которых находят неизвестные k = +0,06; q = -2,41.

Используя полученные данные, определяют величины v:

v1 = -1,91 - 0,60 + 2,41 = -0,10;

v2 = -1,11 - 1,20 + 2,41 = +0,10;

v3 = -0,56 - 1,80 + 2,41 = +0,05;

v4 = -0,06 - 2,40 + 2,41 = -0,05;

v5 = +0,59 - 3,00 + 2,41 = 0,00;

v6 = +1,29 - 3,60 + 2,41 = +0,10;

v7 = +1,74 - 4,20 + 2,41 = -0,05.

Величины v характеризуют правильность хода фокусирующей линзы. У нивелиров Н-05, предназначенных для передачи высот через водные препятствия, v не должны превышать 0,5 мм.

Приложение 5

(рекомендуемое)

ПРИМЕР ОПРЕДЕЛЕНИЯ УГЛА i

Дата:

Время:

t° =

Нивелир Н-3 №

S1-2 = 50,5 м



№ приема



1

2

3

Превышение, измеренное из середины (т. 4)

l1

1400

1148

1357

l2

1715

1465

1672

h

-315

-317

-315

Превышение, измеренное, когда нивелир находился за т. 3

l'1

1470

1111

1485

l'2

1783

1429

1803

h'

-313

-318

-318

i:

-8,2"

-4,1"

-12,3"


Приложение 6

ОПРЕДЕЛЕНИЕ ЦЕНЫ ДЕЛЕНИЯ УРОВНИ НА ЭКЗАМЕНАТОРЕ

Нивелир Н-05, № ________, экзаменатор № _______, μ = 1"               «__» ______ 19__ г.

Номер приема

Отсчет по шкале винта экзаменатора

Прямой ход

rпр = li - li+1

Обратный ход

rобр = li - li+1

rm = (rпр + rобр)/2

V0 = rm - rср

Прямой ход

Обратный ход

τ

V' = τср - τi



Время

Отсчеты по уровню

l = П - Л

Время

Отсчеты по уровню

l = П - Л

Л + П

V

Л + П

V

Л

П

Л

П



1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20



Объектив к винту экзаменатора

tнач = +22,8°

tкон = +23,2°

Длина пузырька 70,2 мм



I

0

11 ч 33 мин

1,2

20,9

+19,7



11 ч 49 мин

2,0

20,5

+18,5







22,1

+0,25

22,5

-0,15









10

34

4,0

18,3

+14,3

5,4

48

4,5

18,0

+13,5

5,0

5,20

+0,06

22,3

+0,05

22,5

-0,15

3,85

-0,05





20

35

6,7

15,6

+8,9

5,4

47

7,0

15,4

+8,4

5,1

5,25

+0,11

22,3

+0,05

22,4

-0,05

3,81

-0,09





30

36

9,3

13,0

+3,7

5,2

46

9,4

13,0

+3,6

4,8

5,00

-0,14

22,3

+0,05

22,4

-0,05

4,00

+0,10





40

37

11,9

10,4

-1,5

5,2

45

12,0

10,3

-1,7

5,3

5,25

+0,11

22,3

+0,05

22,3

+0,05

3,81

-0,09





50

38

14,8

7,7

-7,1

5,6

44

14,7

7,8

-6,9

5,2

5,40

+0,26

22,5

-0,15

22,5

-0,15

3,70

-0,20





60

39

17,3

4,9

-12,4

5,3

43

17,2

5,0

-12,2

5,3

5,30

+0,16

22,2

+0,15

22,2

+0,15

3,77

-0,13





70

40

20,0

2,3

-17,7

5,3

11 ч 42 мин

19,7

2,8

-16,9

4,7

5,00

-0,14

22,3

+0,05

22,5

-0,15

4,00

+0,10































(П + Л)ср = 22,35 ΣV = 00







Окуляр к винту экзаменатора

tнач = +23,0°

tкон = +23,5°

Длина пузырька 70,5 мм



II

150

12 ч 40 мин

2,0

20,9

+18,9



12 ч 55 мин

2,3

20,6

+18,3







22,9

-0,09

22,9

-0,09









140

41

4,4

18,2

+13,8

5,1

54

5,0

17,9

+12,9

5,4

5,25

+0,11

22,6

+0,21

22,9

-0,09

3,81

-0,09





130

42

7,2

15,7

+8,5

5,3

53

7,7

15,2

+7,5

5,4

5,35

+0,21

22,9

-0,09

22,9

-0,09

3,74

-0,16





120

43

9,7

13,0

+3,3

5,2

52

10,0

12,9

+2,9

4,6

4,90

-0,24

22,7

+0,11

22,9

-0,09

4,08

+0,18





110

44

12,0

10,8

-1,2

4,5

51

12,4

10,3

-2,1

5,0

4,75

-0,39

22,8

+0,01

22,7

+0,11

4,21

+0,31





100

45

14,8

8,0

-6,8

5,6

50

15,0

7,9

-7,1

5,0

5,30

+0,16

22,7

+0,01

22,9

-0,09

3,77

-0,13





90

46

17,4

5,3

-12,1

5,3

49

17,5

5,2

-12,3

5,2

5,25

+0,11

22,7

+0,11

22,7

+0,11

3,81

-0,09





80

12 ч 47 мин

19,8

3,0

-16,8

4,7

12 ч 48 мин

19,9

2,9

-17,0

4,7

4,70

-0,44

22,8

+0,01

22,8

+0,01

4,26

+0,36



                                                                                                                                                                 rср = 5,14           ΣV0 = -0,06(П + Л)ср = 22,81                                                                                                                                           ΣV = +0,06



                                                                                                ΣΣV2 = 0,3936  τср = 3,90" ± 0,05"



                                                                                                                                                            ΣV'V' = 0,4024




Приложение 7

(рекомендуемое)

ОПРЕДЕЛЕНИЕ СРЕДНЕЙ КВАДРАТИЧЕСКОЙ ПОГРЕШНОСТИ СОВМЕЩЕНИЯ ИЗОБРАЖЕНИЙ КОНЦОВ ПУЗЫРЬКА ЦИЛИНДРИЧЕСКОГО КОНТАКТНОГО УРОВНЯ

Дата:

tнач =

tкон =

Нивелир Н-05 №

Экзаменатор №

Цена деления лимба 1"



№ пп

Отсчет по шкале измерительного винта

V1,i

Отсчет по шкале измерительного винта

V2,i

Ввинчивание

Вывинчивание

1

41,4

+0,26

41,8

+0,45

2

41,3

+0,16

41,2

-0,15

3

41,3

+0,16

41,4

+0,05

4

40,7

-0,44

41,5

+0,15

5

41,3

+0,16

41,2

-0,15

6

40,7

-0,44

41,1

-0,25

7

40,8

-0,34

41,3

-0,05

8

41,0

-0,14

41,3

-0,05

9

41,6

+0,46

41,4

+0,05

10

41,3

+0,16

41,3

-0,05

                                            Ср. 41,14                           Σ 0,00                                 Ср. 41,35                             Σ 0,00

                                            ΣV12 = 0,9040                                                               ΣV22 = 0,3450

                                            m'сов = ±0,32"                                                                m"сов = ±0,20"

mсов,1 = 0,27"

Сводка результатов исследований

Обозначения

Прием

1

2

3

4

5

m'сов

ΣV12

±0,32

0,9040

±0,24

0,5210

±0,26

0,6050

±0,22

0,4400

±0,23

0,4640

m"сов

ΣV22

±0,20

0,3450

±0,28

0,7089

±0,21

0,3890

±0,33

0,9840

±0,18

0,3040

mсовj

0,26"

0,26"

0,24"

0,28"

0,21"

mсов = 0,25"

Приложение 8

(рекомендуемое)

ОПРЕДЕЛЕНИЕ ЦЕНЫ ДЕЛЕНИЯ ШКАЛЫ МИКРОМЕТРА НИВЕЛИРА В ЛАБОРАТОРИИ

Дата:

Время:

t =

Нивелир Н-05 №

S = 9,8 м

b0 = 0,73 мм

I прием

Штрих шкалы

Отсчеты по шкале

Разность пр - обр (дел.)

bi

в дел.

b0,i

мм

i, мм

прямо

обратно

среднее

19,5

3,2

??,2

3,20

0,0







19,4

17,4

??,1

17,25

+0,3

14,05

0,730

0,0520

19,3

32,0

?1,2

31,60

+0,8

14,35

0,729

0,0508

19,2

46,7

?6,1

46,40

+0,6

14,80

0,736

0,0497

19,1

61,4

61,1

61,25

+0,3

14,85

0,731

0,0492

19,0

76,1

75,6

75,85

+0,5

14,60

0,720

0,0493

18,9

90,7

90,4

90,55

+0,3

14,70

0,751

0,0511

18,8

104,7

104,6

104,65

+0,1

14,10

0,723

0,0513









среднее

+0,35*





0,0505

* Разность пр - обр ≤ 1 дел.

Остальные приемы не приведены.

Значение цены деления барабана на различных его частях из шести приемов:

Часть барабана, дел................. 0 - 15         1 - 30          30 - 45       45 - 60

Цена деления, мм.................... 0,0500        0,0503        0,0488        0,0496

Часть барабана, дел................. 60 - 75       75 - 90        90-102       Среднее

Цена деления, мм.................... 0,0496        0,0508        0,0491        0,0497

Приложение 9

(рекомендуемое)

ПРИМЕР ИССЛЕДОВАНИЯ КОМПЕНСАТОРА НИВЕЛИРА

Дата:

Время:

t =

Нивелир Н-05 №

I прием

Наклон v, мин

Прямой ход

Обратный ход

dbj

bj = (b'j + b"j)/2

|δbj|

Допуск

σн|v|

b'i

b'j

b"i

b"j

1

2

3

4

5

6

7

8

9

+10

4,0"



4,1"











4,2



4,3











4,1

4,10"

4,2

4,20

-0,10"

4,15"

0,25

0,50

8

4,4



4,1











4,2



4,2











4,3

4,30

4,1

4,13

+0,17

4,22

0,32

0,40

6

4,2



4,2











4,1



4,3











4,1

4,13

4,2

4,23

-0,10

4,18

0,28

0,30

4

4,0



4,2











3,9



4,1











4,2

4,03

4,1

4,13

-0,10

4,08

0,18

0,20

+2

3,8



3,9













3,8



4,0













3,8

3,80

4,1

4,00

-0,20

3,90

0,00

0,10

0

3,9



3,9













3,9



3,9













3,9

3,90

3,9

3,90

0,0

3,90

0,00

0,00

-2

3,7



4,0













3,9



4,0













3,8

3,80

4,0

4,00

-0,20

3,90

0,00

0,10

4

3,8



3,8













3,9



3,8













4,0

3,90

3,8

3,80

+0,10

3,85

0,05

0,20

6

3,7"



3,9"













4,0



3,7













3,8

3,83"

3,8

3,80"

+0,03"

3,82"

0,08

0,30

8

3,6



3,7













3,9



3,7













3,7

3,73

3,5

3,63

+0,10

3,68

0,22

0,40

-10

3,5



3,7













3,7



3,5













3,6

3,60

3,6

3,60

0,0

3,60

0,30

0,50

Σdbj2 = 0,1598

Остальные приемы не приводятся.

mkII = 0,11" mk = 0,10"

σkII = 0,04"

Среднее из двух приемов σk = +0,035"

Приложение 10

(рекомендуемое)

ПРОВЕРКА КОМПЕНСАТОРА НИВЕЛИРА В ПОЛЕВЫХ УСЛОВИЯХ

Дата:

Время:

t =

Нивелир Н-05 №

S = 50,0 м



№ серии измерений

Превышение, мм

при положении пузырька уровню в нуль-пункте

при продольном наклоне

при поперечном наклоне

+10'

-10'

+10'

-10'

1

1575,4

1575,4

1575,6

1575,4

1575,7



1575,6

1575,5

1575,7

1575,4

1575,9

2

1576,0

1575,8

1576,0

1575,8

1576,0



1575,8

1575,7

1575,6

1575,6

1575,8

3

1575,5

1575,3

1575,6

1575,4

1575,8



1575,8

1575,4

1575,8

1575,6

1575,8

4

1575,9

1575,0

1576,2

1575,7

1575,9



1575,9

1575,4

1575,9

1575,7

1576,1

5

1575,4

1575,5

1575,6

1575,2

1575,8



1575,5

1575,4

1575,8

1575,6

1575,8

ср.

1575,68

1575,44

1575,78

1575,54

1575,86

Δh, мм

-

-0,24

+0,10

-0,14

+0,18

Приложение 11

(рекомендуемое)

ПОЛЕВОЙ СТЕНД ДЛЯ ПОВЕРКИ НИВЕЛИРОВ

Полевой стенд для испытания нивелиров включает в себя нивелирную сеть, образующую на местности фигуру в виде правильного четырехугольника с размерами сторон примерно 100×30 м, вершин которого закреплены реперами. На каждом репере неподвижно и вертикально устанавливают нивелирные рейки. На продольной оси фигуры намечают нивелирные станции. Станцию II (рис. А) располагают в центре фигуры, станции I и III - на продольной оси, примерно в 10 м по обе стороны от станции II. Станции IV и V (рис. Б) располагают примерно в 50 м по обе стороны от станции I. Со станций прокладывают два замкнутых нивелирных хода, нивелируя точки в последовательности 1-2-3-4-1. Суммируя длины ходов, получают один ход длиной около 1 км.

Последовательность измерений указана в таблице.

Номер станции

Номера точек визирования

Сумма длин визирных лучей, м



Первый ход (прямой)



I

1-2

120

II

2-3

100

III

3-4

120

II

4-1

100

440



Второй ход (прямой)



IV

1-2

200

II

2-3

100

V

3-4

200

II

4-1

100

600

В обратных ходах нивелируют точки в последовательности 1-4-3-2-1.

Образцовым значением превышения в замкнутых нивелирных ходах служит сумма превышений, равная нулю (h = 0). После проложения ходов в прямом и обратном направлениях получают невязки fпр, fобр каждый километровый ход, по которым вычисляют погрешность mкм по формуле, приведенной в п. 5.13.

Рис. А

Рис. Б

Приложение 12

(рекомендуемое)

ОПРЕДЕЛЕНИЕ СРЕДНЕЙ КВАДРАТИЧЕСКОЙ ПОГРЕШНОСТИ ИЗМЕРЕНИЯ ПРЕВЫШЕНИЙ НА ОДИН КМ НИВЕЛИРНОГО ХОДА

Нивелир Н-05 № 000703

Схема хода

Длина: секции 1 - 1,3 км;

секции 2 - 1,1 км;

хода - 2,4 км.

№ п/п

секции

h', мм

h", м

dh = h' - h", мм

h, м

fh, мм

1

1

+4,0475

+4,0470

+0,5

+4,0472

+0,6



2

-4,0462

-4,0471

+0,9

-4,0466



2

1

+4,0479

+4,0482

-0,3

+4,0480

+1,4



2

-4,0457

-4,0469

+1,2

-4,0466



3

1

+4,0473

+4,0477

-0,4

+4,0475

+0,7



2

-4,0469

-4,0468

-0,1

-4,0468



...

...

...























10

1

+4,0460

+4,0460

0,0

+4,0460

-0,8



2

-4,0465

-4,0472

+0,7

-4,0468



11

1

+4,0470

+4,0463

+0,7

+4,0466

-0,1



2

-4,0468

-4,0466

-0,2

-4,0467



                               Σfh = 5,18;            n = 22;                k = 11.

Приложение 13

(обязательное)

ПРОТОКОЛ
ведомственной поверки нивелира

Дата:

Тип нивелира

Операции и средства поверки в соответствии с МИ БГЕИ 07-90 «Нивелиры. Методика поверки».

Результаты поверки

Наименование характеристики

Норма по МИ

Полученное значение

1. Внешнее состояние





2. Работоспособность и взаимодействие узлов





3. Коэффициент дальномера





4. Асимметрия штрихов, %





5. Смещение визирной оси зрительной трубы при ее перефокусировке (максимальное значение υi), мм





6. Угол i





7. Цена деления уровня, "





8. Погрешность совмещения изображений концов пузырька цилиндрического контактного уровня, "





9. Цена деления оптического микрометра, мм





10. Случайная погрешность работ конденсатора, "





11. Диапазон работы компенсатора, '





12. Средняя квадратическая погрешность измерения превышения на станции, мм





Выводы:

Исполнители: ____________________________________

                                                       (должность, Ф.И.О., подписи)

Приложение 14

(обязательное)

ГЛАВНОЕ УПРАВЛЕНИЕ ГЕОДЕЗИИ И КАРТОГРАФИИ
ПРИ СОВЕТЕ МИНИСТРОВ СССР

ЦЕНТРАЛЬНЫЙ ОРДЕНА «ЗНАК ПОЧЕТА» НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГЕОДЕЗИИ, АЭРОСЪЕМКИ И КАРТОГРАФИИ им. Ф.Н. КРАСОВСКОГО*

* Название организации ГУГК СССР, проводившей поверку

СВИДЕТЕЛЬСТВО
о ведомственной поверке нивелира

___________________________________________________________________________

(тип нивелира)

___________________________________________ № _____________________________

___________________________________________________________________________

изготовлен _________________________________________________________________

принадлежит _______________________________________________________________

на основании результатов ведомственной поверки признан годным и допущен к применению в качестве рабочего средства измерения. Свидетельство действительно по ________ 19__ г.

Результаты ведомственной поверки приведены в приложении к свидетельству.

Главный метролог

предприятия                                                          _______________________

                                                                                                                             Ф.И.О.

                                              М.П.

«__» ___________ 19__ г.

(приложение к свидетельству)

Результаты ведомственной поверки

№ п/п

Наименование характеристики

Результаты поверки

1.

Коэффициент дальномера



2.

Асимметрия дальномерных штрихов, %



3.

Смещение визирной оси зрительной трубы при ее перефокусировке (максимальное значение υmax), мм



4.

Угол i, "



5.

Цена деления: уровня, "



6.

Погрешность совмещения изображений концов пузырька контактного уровня, "



7.

Цена деления оптического микрометра, мм



8.

Систематическая погрешность компенсатора, "



9.

Случайная погрешность компенсатора, "



10.

Диапазон работы компенсатора, '



Ведомственный поверитель     _________________________________

                                                                                                  (подпись, Ф.И.О.)

Дата



СОДЕРЖАНИЕ

1. Технические и метрологические характеристики нивелиров. 1

2. Описание поверки. 2

3. Средства поверки. 3

4. Условия поверки и подготовка к ней. 4

5. Проведение поверки. 4

5.1. Внешний осмотр и проверка комплектности. 4

5.2. Опробование. 4

5.3. Проверка правильности юстировки цилиндрического и установочного уровней. 5

5.4. Проверка правильности установки сетки нитей. 5

5.5. Определение коэффициента дальномера и асимметрии дальномерных нитей сетки. 6

5.6. Проверка смещения визирной оси зрительной трубы при ее перефокусировке. 7

5.7. Определение угла непараллельности между осью цилиндрического уровня и визирной осью зрительной трубы (угол i) 8

5.8. Определение цены деления контактного уровня. 9

5.9. Определение средней квадратической погрешности совмещения изображений концов пузырька цилиндрического контактного уровня. 11

5.10. Определение цены деления оптического микрометра. 12

5.11. Проверка компенсатора. 13

5.12. Определение средней квадратической погрешности измерения превышения на станции. 15

5.13. Определение средней квадратической погрешности измерения превышения на один км нивелирного хода. 16

6. Оформление результатов поверки. 17

7. Периодичность поверки. 17

Приложение 1 Протокол первичной поверки нивелира. 17

Приложение 2 Приведение нивелира в рабочее положение. 18

Приложение 3 Определение коэффициента дальномера и асимметрии нитей. 18

Приложение 4 Проверка правильности хода фокусирующей линзы.. 19

Приложение 5 Пример определения угла i 20

Приложение 6 Определение цены деления уровни на экзаменаторе. 21

Приложение 7 Определение средней квадратической погрешности совмещения изображений концов пузырька цилиндрического контактного уровня. 22

Приложение 8 Определение цены деления шкалы микрометра нивелира в лаборатории. 22

Приложение 9 Пример исследования компенсатора нивелира. 23

Приложение 10 Проверка компенсатора нивелира в полевых условиях. 24

Приложение 11 Полевой стенд для поверки нивелиров. 24

Приложение 12 Определение средней квадратической погрешности измерения превышений на один км нивелирного хода. 25

Приложение 13 Протокол ведомственной поверки нивелира. 26

Приложение 14 Свидетельство о ведомственной поверке нивелира. 26







© 2013 Ёшкин Кот :-)
