РД 68-8.17-98

ФЕДЕРАЛЬНАЯ СЛУЖБА ГЕОДЕЗИИ И КАРТОГРАФИИ
РОССИИ

Центральный ордена «Знак Почета»
научно-исследовательский институт геодезии,
аэросъемки и картографии
им. Ф.Н. Красовского

руководящий документ

ЛОКАЛЬНЫЕ ПОВЕРОЧНЫЕ СХЕМЫ (ЛПС)
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ (СИ)
ТОПОГРАФО-ГЕОДЕЗИЧЕСКОГО И
КАРТОГРАФИЧЕСКОГО НАЗНАЧЕНИЯ



Москва

ЦНИИГАиК

1999



Предисловие

1 РАЗРАБОТАН Центральным ордена «Знак Почета» научно-исследовательским институтом геодезии, аэросъемки и картографии им. Ф.Н. Красовского (ЦНИИГАиК)

Директор института                                                               Н.Л. Макаренко

Руководитель темы, зав. ОСМОГИ                                       А.И. Спиридонов

Зав. лаборатории                                                                     Ф.В. Широв

Исполнители                                                                           Р.А. Татевян

Н.А. Гусев

2 РАССМОТРЕН И ОДОБРЕН подкомитетом ПК 4 (Протокол № 2 от 06.11.98)

3 ВНЕСЕН НТУ Роскартографии

Начальник НТУ                                                                      В.Н. Александров

Старший инспектор НТУ                                                       В.Н. Кузнецов

4 УТВЕРЖДЕН И ВВЕДЕН в действие Приказом по Роскартографии от 9.03.99 г. № 44-пр.

5 ВВЕДЕН ВПЕРВЫЕ



СОДЕРЖАНИЕ

1 Область применения. 2

2 Нормативные ссылки. 2

3 Определения. 3

4 Общие положения. 3

5 Локальная поверочная схема для средств измерения угла. 4

6 Локальные поверочные схемы для средств измерений длины.. 6

6.1 ЛПС для средств измерений длины в диапазоне до 1 м.. 6

6.2 ЛПС для средств измерений длины в диапазоне до 4 м.. 7

6.3 ЛПС для средств измерений длины в диапазоне до 100 м.. 9

6.4 ЛПС для средств измерений длины в диапазоне до 30000 м.. 9

7 Локальная поверочная схема для средств измерений пространственных приращений координат. 12

8 Локальная поверочная схема для средств измерений превышений (высот) 14

9 Локальная поверочная схема для средств измерений азимута направления. 15

10 Локальная поверочная схема для средств измерения ускорения силы тяжести. 17



РУКОВОДЯЩИЙ ДОКУМЕНТ



Локальные поверочные схемы для средств измерений топографо-геодезического и картографического назначения



Дата введения 01.09.1999 г.

1 Область применения

Настоящий руководящий документ (РД) распространяется на локальные поверочные схемы для средств измерений, используемых в различных видах работ в топографо-геодезическом и картографическом производстве в системе Роскартографии.

2 Нормативные ссылки

В настоящем РД использованы ссылки на следующие стандарты и нормативные документы:

ГОСТ 10528-90 Нивелиры. ОТУ;

ГОСТ 10529-96 Теодолиты. ОТУ;

ГОСТ 19223- 90 Светодальномеры. ОТУ;

ГОСТ 7502-89 Рулетки измерительные металлические. Технические условия;

ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла;

МИ 936-85 ГСИ. Меры длины штриховые образцовые 3-го разряда. Методы поверки;

МИ 1646-87 ГСИ. Гравиметр наземный узкодиапазонный ГНУ-КС. Методика поверки;

МИ 1721-87 ГСИ. Меры длины штриховые образцовые 2-го разряда. Методы поверки;

МИ 1758-87 ГСИ. Меры плоского угла призматические. Методика поверки;

МИ 1780-87 ГСИ. Ленты образцовые и рулетки металлические измерительные. Методика поверки;

МИ 1820-87 ГСИ. Гравиметры наземные. Методика поверки,

МИ 1966-89 ГСИ. Кипрегели. Методика поверки;

МИ 1987-89 ГСИ. Меры длины штриховые. Общие требования к поверке;

МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 × 10-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм;

МИ 2408-97 ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки;

РД 50-434-83 Автоколлиматоры. Методы и средства поверки;

МИ БГЕИ 02-89 Рейки нивелирные. Методика поверки;

МИ БГЕИ 06-89 Гравиметр баллистический лазерный. Методы и средства метрологической аттестации и поверки;

МИ БГЕИ 07-90 Нивелиры. Методика поверки;

МИ БГЕИ 08-90 Теодолиты. Методы и средства поверки;

МИ БГЕИ 09-90 Образцовые линейные базисы. ОТТ. Метрологическое обеспечение;

МИ БГЕИ 12-91 Определение азимута длиннобазовых образцовых направлений;

МИ БГЕИ 13-91 Определение астрономических координат пунктов геодезических полигонов;

МИ БГЕИ 15-93 Светодальномеры. Методы и средства поверки;

МИ БГЕИ 30-94 Применение светодальномера СП-2 (Топаз) для аттестации базисов;

ГКИНП 01-153-81 «Руководство по астрономическим определениям» М., Недра, 1984;

ГКИНП 17-195-85 Инструкция на методы и средства поверки теодолитов в эксплуатации;

ГКИНП 17-196-85 Инструкция на методы и средства поверки нивелиров и нивелирных реек в эксплуатации;

ГКИНП 17-197-85 Инструкция на методы и средства поверки в эксплуатации геодезических приборов для линейных измерений;

ГКИНП 17-198-85 Инструкция на методы и средства поверки тахеометров и кипрегелей в эксплуатации;

ГКИНП 17-199-85 Инструкция на методы и средства поверки в эксплуатации геодезических приборов для ориентирования - гиротеодолитов и буссолей;

ГКИНП 04-122-88 Инструкция по развитию Государственной гравиметрической сети СССР (Фундаментальной и 1 класса).

3 Определения

Единица физической величины - физическая величина фиксированного размера, которой условно присваивают числовое значение, равное 1, и применяют для количественного выражения однородных физических величин.

Исходный эталон (ИЭ) - эталон, обладающий наивысшим метрологическим свойством в поверочной схеме, от которого получают размер единицы подчиненного средства измерения (СИ).

Рабочий эталон (РЭ) - эталон, предназначенный для передачи размера единицы рабочим средствам измерений (РСИ)

Локальная поверочная схема (ЛПС) - поверочная схема, распространяемая на однородные СИ, применяемые в отрасли или на отдельном предприятии.

Средняя квадратическая погрешность (СКП) средства измерения - метрологическая характеристика, количественно выражающая отклонение результатов измерений поверяемых СИ от значения, полученного РЭ (D), вычисляемая по формуле

где п - количество измерений.

Метод поверки - метод измерений, реализуемый при поверке СИ.

Метод независимой поверки - метод, при котором погрешность СИ определяется по невязкам условных уравнений, получаемых в геодезической сети.

4 Общие положения

4.1 Средствами измерений топографо-геодезического производства являются меры и измерительные приборы, предназначенные для измерений с установленной точностью физических величин: угла (направления, азимута), длины (превышения), координат (приращений координат) и ускорения силы тяжести.

4.2 Рабочие СИ (РСИ) топографо-геодезического и картографического назначения подлежат поверке или калибровке с целью установления их пригодности для применения по назначению. Поверка и калибровка РСИ осуществляется с помощью РЭ, а поверка РЭ - с помощью ИЭ, по нормативным документам, утвержденным в установленном порядке, или в соответствии с разделом «Методы и средства поверки» эксплуатационной документации.

4.3 Локальная поверочная схема устанавливает соподчинение ИЭ, эталонов, заимствованных из других поверочных схем, РЭ и РСИ, и указывает их погрешности и методы передачи размеров единиц физических единиц от РЭ к РСИ при проведении поверочных работ.

Во главе ЛПС стоит исходный эталон. Поверка ИЭ топографо-геодезического и картографического назначения осуществляется органами Государственной метрологической службы (ГМС) в соответствии с НД на методы и средства поверки, утвержденными в установленном порядке, а также разделами «Методы и средства поверки» инструкций по эксплуатации (ИЭ) или других эксплуатационных документов (ЭД).

4.4 В ЛПС указаны СКП а с доверительной вероятностью 0,67, причем погрешности метода передачи размеров единиц не указаны, так как существующие методы и действующие НД на методы поверки для геодезических СИ обеспечивают получение погрешности методов передачи на уровне, не превышающем погрешности эталона, применяемого при поверке СИ.

4.5 В ЛПС используются следующие методы поверки: непосредственное сличение, сличение с помощью компаратора (стенда), метод прямых измерений и метод косвенных измерений;

Допускается поверка РЭ и РСИ методом независимой поверки.

4.6 В описаниях ЛПС приведены рекомендуемые значения межповерочных интервалов (МПИ) для СИ, которые могут быть изменены по согласованию с территориальными органами ГМС при утверждении перечня СИ, подлежащих поверке (калибровке).

4.7 Настоящий РД содержит ЛПС, которые распространяются на следующие виды СИ:

- угломерные приборы - оптические и электронные теодолиты, угломерная часть тахеометров (номограммных, электронных) и кипрегелей;

- приборы для линейных измерений в диапазоне до 1 м - контрольные линейки, топографические линейки, контрольные сетки, дегитайзеры, картометры, фотограмметрические приборы, планиметры, курвиметры;

- приборы для линейных измерений в диапазоне до 4 м - инварные рейки длиной 3 м нивелирные рейки длиной до 4 метров;

- приборы для линейных измерений до 100 м - рулетки и ленты;

- приборы для линейных измерений в диапазоне до 30000 м - светодальномеры, дальномерная часть тахеометров (номограммных, электронных), дальномеры геометрического типа (оптические дальномеры и кипрегели);

- приборы для измерения пространственных координат и их приращений, а также их функций (дальности, превышения, азимуты) GPS-, ГЛОНАСС- и GPS/ГЛОНАСС-приемники;

- приборы для измерения превышений - нивелиры;

- приборы для измерения астрономического азимута направления;

- приборы для измерения ускорения силы тяжести - гравиметры

5 Локальная поверочная схема для средств измерения угла

5.1 Локальная поверочная схема распространяется на геодезические средства измерения угла (теодолиты, тахеометры, кипрегели) со средними квадратическими погрешностями s = 0,6 ¸ 1; 1,5 ¸ 3; 5 ¸ 10; 15 ¸ 30" и 1¢.

Чертеж ЛПС представлен на рисунке 1.

5.2 Исходные эталоны и эталоны, заимствованные из других поверочных схем.

5.2.1 В качестве исходного эталона принимается угломерный стенда с s = 0,3" в диапазоне от 0 до 360°.

Поверка его осуществляется органами ГМС не реже одного раза в 3 года в соответствии с ЭД.

Исходный эталон служит для поверки рабочего эталона 1-го разряда и поверки рабочих СИ (теодолита высокоточного с s = 0,6 ¸ 1") методом прямых измерений.

5.2.2 В качестве эталона, заимствованного из других поверочных схем, принимается поверочная установка для средств измерения угла по ГОСТ 8.016 s = 0,3".

Поверка его осуществляется органами ГМС не реже одного раза в 3 года.

Эталон, заимствованный из других поверочных схем, служит для поверки РЭ 1-го разряда и поверки РСИ (теодолита высокоточного с s = 0,6 ¸ 1") методом прямых измерений.

5.3 Рабочие эталоны.

5.3.1 РЭ 1-го разряда. В качестве данного эталона используется теодолит высокоточный с диапазоном измерения 0 ¸ 360° и s = 0,6 ¸ 1".

Поверка его осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 3 года в соответствии с МИ БГЕИ 08-90.

РЭ 1-го служит для поверки РЭ 2-го разряда методом прямых измерений и поверки РСИ (теодолита точного с s = 1,5 ¸ 3") путем сличения на угломерном стенде.

5.3.2 РЭ 2-го разряда. В качестве данного эталона могут использоваться коллиматорный стенд с s = 2" или сеть микротриангуляции полигона с s = 2 ¸ 3".

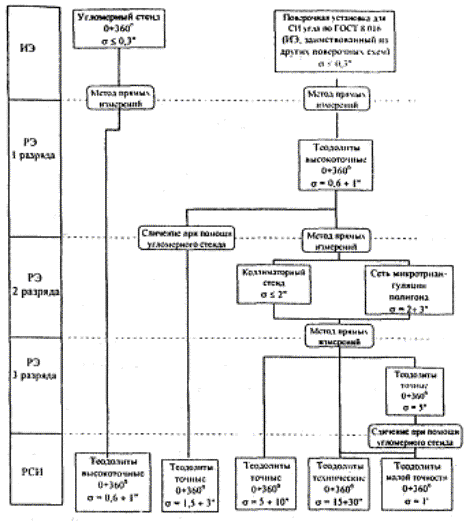

Рис. 1. Локальная поверочная схема для средств измерений угла (теодолитов)

Поверка РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 3 года в соответствии с эксплуатационной документацией.

РЭ 1-го разряда служит для поверки РЭ 3-го разряда и поверки рабочих СИ - теодолита точного с s = 5 ¸ 10" и теодолита технического с s = 15 ¸ 30" методом прямых измерений.

5.3.3 РЭ 3-го разряда. В качестве данного эталона используется точный теодолит с диапазоном измерений 0 ¸ 360° и s = 5".

Поверка его осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 2 года соответствии с МИ БГЕИ 08-90.

РЭ 3-го разряда служит для поверки рабочих СИ - теодолита технического с s = 15 ¸ 30" и теодолита малой точности с s = 1' путем сличения на угломерном стенде.

5.4 Рабочие СИ.

5.4.1 Рабочие СИ в ЛПС являются теодолиты типов Т1, Т2, Т5, Т15, Т30 и Т60 по ГОСТ 10529-96, а также им равноценные по точности и назначению отечественные и импортируемые угломерные приборы (в том числе тахеометры и кипрегели).

5.4.2 Поверка РСИ проводится в соответствии с МИ БГЕИ 08-90, ГКИНП 17-195-85 и МИ 1966-89 метрологическими службами, аккредитованными в установленном порядке, с межповерочным интервалом, согласованным с органами ГМС.

6 Локальные поверочные схемы для средств измерений длины

6.1 ЛПС для средств измерений длины в диапазоне до 1 м

6.1.1 Локальная поверочная схема распространяется на геодезические, картографические и фотограмметрические средства измерений в диапазоне до 1 м с погрешностью s от 3 до 50 мкм.

Чертеж ЛПС представлен на рисунке 2.

6.1.2 Исходные эталоны. В качестве ИЭ используются геодезический жезл 1 разряда длиной 1 м с s = 0,1 мкм (МИ 2060-90), монокомпаратор типа «Ascorecord» (Ascore-mat) с диапазоном измерений до 300 мм и s = 1 мкм и 2-х координатная измерительная установка с диапазоном измерений до 1 м и s = 1 мкм.

Поверка ИЭ осуществляется органами ГМС не реже одного раза в 3 года в соответствии с ЭД.

ИЭ служит для поверки РЭ 1-го разряда - контрольных сеток методом прямых измерений и жезла длиной 1 м сличением при помощи компаратора, а также поверки РЭ 2-го разряда - контрольных сеток и пластин методом прямых измерений.

6.1.3 Рабочие эталоны.

6.1.3.1 РЭ 1-го разряда. В качестве данного эталона используются контрольные сетки 180´180, 230´230 и 300´300 мм с s = 2 мкм и инварный жезл длиной 1 м с s = 8 мкм.

Поверка РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 2 года в соответствии с эксплуатационной документацией.

Контрольные сетки служат для калибровки фотограмметрических приборов с s £ 5 мкм методом прямых измерений; инварный жезл служит для поверки сличением при помощи компаратора РЭ 2-го разряда - линейки КЛ и рабочих СИ - линеек топографических.

6.1.3.2 РЭ 2-го разряда. В качестве данного эталона используются контрольные сетки 180´180 мм с s = 3 мкм, контрольные сетки 600´600 мм с s = 5 мкм и линейка КЛ длиной 1 м с s = 15 мкм.

Поверка РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 2 года в соответствии с ЭД (контрольные сетки) и МИ 1721-87 (контрольные линейки).

РЭ 2-го разряда - сетки служат для калибровки дигитайзеров и картометров с s £ 30 мкм, фотограмметрических приборов с s = 5 ¸ 10 мкм, а линейка КЛ - для калибровки планиметров и курвиметров.

6.1.4 Рабочие СИ.

6.1.4.1 В качестве рабочих СИ применяются, фотограмметрические приборы - аналитический прибор «Анаграф» и стереокомпаратор СКЦ (s = 3 мкм); стереокомпараторы СКА 18´18 и 30´30 см и стереометры 23´23 см (s £ 5 мкм); стереокомпараторы СК 18´18 см, стереографы СЦ и СД (s = 5 ¸ 10 мкм); линейки ЛТ, ЛБЛ и Дробышева с s = 50 мкм; курвиметры и планиметры с s = 0,2 ¸ 0,5 %; дигитайзеры и картометры с s £ 30 мкм в диапазоне до 600´600 мм.

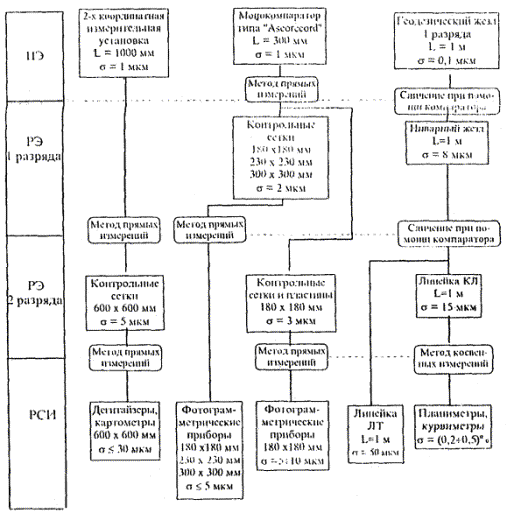

Рис. 2. Локальная поверочная схема для средств измерения длины ДО 1 М (ФОТОГРАММЕТРИЧЕСКИХ И КАРТОГРАФИЧЕСКИХ ПРИБОРОВ)

6.1.4.2 Калибровка РСИ производится в соответствии с ИЭ входящими в комплект приборов, метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 2 года, а линейки - один раз в 5 лет.

6.2 ЛПС для средств измерений длины в диапазоне до 4 м

6.2.1 Локальная поверочная схема распространяется на средства измерений длины (нивелирные и топографические рейки) в диапазоне до 4 м с погрешностями s = 0,05 ¸ 1 мм.

Чертеж ЛПС представлен на рисунке 3.

6.2.2 Исходный эталон. В качестве ИЭ используется геодезический жезл 1-го разряда длиной 1 м s = 0,1 мм (МИ 2060-90).

Поверка ИЭ осуществляется органами ГМС не реже 1 раза в 3 года в соответствии с ЭД.

ИЭ служит для поверки рабочего эталона 1 разряда сличением при помощи компаратора.

6.2.3 Рабочие эталоны.

6.2.3.1 РЭ 1-го разряда. В качестве данного РЭ используется инварный жезл длиной 1 м с s = 8 мкм.

Поверка данного РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 2 года в соответствии с ЭД.

Данный РЭ служит для поверки РЭ 2-го разряда сличением при помощи компаратора и рабочих СИ - инварных реек методом прямых измерений.

6.2.3.2 РЭ 2-го разряда. В качестве данного эталона используется контрольная линейка КЛ длиной 1 м с s =15 мкм.

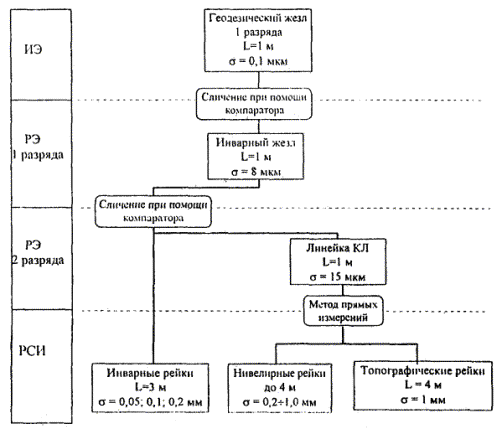

Рис. 3. Локальная поверочная схема для средств измерений длины

Поверка данного РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 3 года в соответствии с МИ 1721-87.

Данный РЭ служит для поверки нивелирных и топографических реек методом прямых измерений.

6.2.4 Рабочие средства измерений.

6.2.4.1 Рабочими СИ в диапазоне линейных измерений до 4 м являются:

- инварные нивелирные рейки РН-05 и РИ 3000Т длиной от 1,2 до 3 м с s = 0,05; 0,1 или 0,2 мм (СКП устанавливается в зависимости от технологического использования СИ);

- нивелирные рейки длиной до 4 м и s от 0,2 до 1 мм (ГОСТ 10528-90);

- топографические рейки РТ (РК) длиной 4 м и s = 1 мм.

6.2.4.2 Поверка рабочих СИ проводится согласно МИ БГЕИ 02-89 и ГКИНП 17-196-85 метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в год.

6.3 ЛПС для средств измерений длины в диапазоне до 100 м

6.3.1 Локальная поверочная схема распространяется на геодезические средства измерений длины (рулетки и землемерные ленты) до 100 м с погрешностями s от 1 до 5 мм.

Чертеж ЛПС представлен на рисунке 4.

6.3.2 Исходный эталон. В качестве исходного эталона принимается измерительная лента длиной до 24 м с s = (0,7 + 0,7L) мкм, где L выражено в метрах (МИ 2060-90).

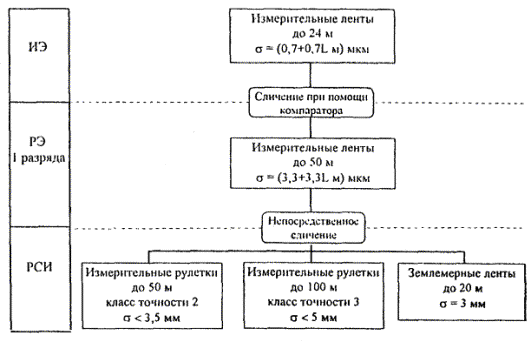

Рис 4. Локальная поверочная схема для средств измерений длины ДО 100 М (РУЛЕТОК И ЛЕНТ)

Поверка ИЭ осуществляется органами ГМС не реже одного раза в 2 года в соответствии с МИ 1780-87.

ИЭ служит для поверки РЭ 1-го разряда посредством сличения при помощи компаратора.

6.3.3 РЭ 1-го разряда. В качестве этого эталона используется измерительная лента длиной до 50 м с s = (3,3 + 3,3L) мкм, где L выражено в метрах (МИ 2060-90).

Поверка РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 2 года по методике МИ 1780-87.

РЭ служит для поверки рабочих СИ.

6.3.4 Рабочие средства измерений.

6.3.4.1 В качестве РСИ в диапазоне линейных измерений до 100 м применяются:

- измерительные рулетки длиной до 50 м, класс точности 2, с s < 3,5 мм (ГОСТ 7502-89);

- измерительные рулетки длиной до 100 м, класс точности 3 с s < 5 мм (ГОСТ 7502-89),

- землемерные ленты 20 м с s = 3 мм.

6.3.4.2 Поверка РСИ осуществляется в соответствии МИ 1780-87 и ЭД (на землемерные ленты) метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в год.

6.4 ЛПС для средств измерений длины в диапазоне до 30000 м

6.4.1 Локальная поверочная схема распространяется на геодезические средства измерений длины (дальномеры) в диапазоне до 30000 м со средними квадратическими погрешностями s от (0,6 + 1×10-6L) мм до 3×10-3L мм.

Данная ЛПС распространяется также и на светодальномерную часть электронных тахеометров.

Чертеж ЛПС представлен на рисунке 5.

6.4.2 Исходные эталоны. В качестве исходного эталона используются базисный прибор БП-1 с диапазоном измерений 24 м и с s1 = 6 мкм (или группа, состоящая из двух базисных приборов с s2 = 4 мкм), а также группа из двух фазовых дальномеров с диапазоном измерений до 5 км и относительной погрешностью s0,2 = 5 × 10-7 (или группа, состоящая из трех фазовых дальномеров с s0,3 = (2 ¸ 3) × 10-7).

Поверка ИЭ осуществляется органами ГМС не реже одного раза в 3 года в соответствии с ЭД.

ИЭ служат для поверки РЭ 1-го и 2-го разрядов.

Для поверки РЭ 1-го разряда - базиса 1 разряда используются два БП-1 или группа из трех фазовых дальномеров. Поверка выполняется методом прямых измерений.

Для поверки РЭ 2-го разряда - базиса 2 разряда используются один БП-1 или группа из двух фазовых дальномеров. Поверка выполняется методом прямых измерений.

Для поверки РЭ 2-го разряда - светодальномера используется группа из двух фазовых светодальномеров сличением при помощи компаратора.

6.4.3 Рабочие эталоны.

6.4.3.1 РЭ 1-го разряда. В качестве данного эталона используется базис 1 разряда длиной 1500 м и с относительной погрешностью s0 = 0,5 × 10-6.

Поверка РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке не реже одного раза в 2 года в соответствии с ЭД.

РЭ 1-го разряда служит для поверки РЭ 2-го разряда (фазового светодальномера) и рабочих СИ - точных светодальномеров методом прямых измерений.

6.4.3.2 РЭ 2-го разряда. В качестве данного эталона используются базис 2 разряда длиной 3000 м и с s0 = 1 × 10-6 и фазовый светодальномер в диапазоне до 5000 м с относительной погрешностью s0 = 1 × 10-6.

Поверка РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 2 года для светодальномера и одного раза в 3 года для базиса. Поверка базиса 2 разряда осуществляется в соответствии с МИ БГЕИ 30-94.

РЭ 2-го разряда - базис 2 разряда служит для поверки рабочих СИ - светодальномеров методом прямых измерений.

РЭ 2-го разряда - фазовый светодальномер служит для поверки РЭ 3-го разряда методом прямых измерений и поверки рабочих СИ (светодальномеров, радиодальномеров и дальномеров геометрического типа) сличением при помощи компаратора.

6.4.3.3 РЭ 3-го разряда. В качестве данного эталона используется базис 3 разряда длиной 5000 м с относительной погрешностью s0 = 3 × 10-6.

Рис. 5. Локальная поверочная схема для средств измерения длины до 30000 м (дальномеров)

Поверка РЭ осуществляется в соответствии с МИ БГЕИ 30-94 метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 3 года.

РЭ 3-го разряда служит для поверки рабочих СИ - радиодальномеров и светодальномеров, а также дальномеров геометрического типа методом прямых измерений.

6.4.4 Рабочие СИ.

6.4.4.1 В качестве рабочих средств применяются светодальномеры групп СГ, СТ и СП по ГОСТ 19223-90 и другие светодальномеры, равноценные по точности и назначению с погрешностями измерений s = [(0,6 - 1) + 1×10-6L] мм с диапазоном измерений от 0,5 до 5000 м и светодальномеры с диапазоном измерений до 30000 м с s = [(2 - 10) + 2×10-6L] мм, а также радиодальномеры и дальномеры геометрического типа с диапазоном измерений до 30000 м и относительной погрешностью s0 от 0,05×10-4 до 3×10-3.

6.4.4.2 Поверка РСИ производится в соответствии с ЭД, МИ БГЕИ 15-93 и ГКИНП 17-197-85 метрологическими службами, аккредитованными в установленном порядке.

Светодальномеры типа СТ и СП поверяют один раз в 1 год, а типа СГ - один раз в 2 года.

Дальномеры геометрического типа поверяются не реже одного раза в 1 год.

Радиодальномеры поверяются один раз в 2 года.

7 Локальная поверочная схема для средств измерений пространственных приращений координат

7.1 Локальная поверочная схема распространяется на средства измерений приращений пространственных координат - геодезическую аппаратуру пользователей космических навигационных систем (ГАП КНС). Под аппаратурой ГАП КНС подразумеваются GPS-приемники, ГЛОНАСС-приемники и совмещенные GPS и ГЛОНАСС приемники (далее GPS/ГЛОНАСС).

Средняя квадратическая погрешность измерений, выполненных приемниками методом фазовых измерений, характеризуется s = [(5 + 1 × 10-6L) ¸ (20 + 3 ¸ 5 × 10-6L)] мм, а выполненных методом кодовых измерений s = 0,3 ¸ 15 м. СКП измерения пространственных координат характеризуется s = 5 ¸ 100 м.

Данные СИ выполняют также косвенные определения (вычисление) длин линий и геодезических азимутов.

Чертеж ЛПС приведен на рисунке 6.

7.2 Исходный эталон. В качестве данного эталона используются две группы средств измерений: короткие базовые линии для поверки первого члена формулы погрешности, не зависящего от длины линии, и длинные базовые линии для поверки второго члена формулы погрешности, зависящего от длины линии.

7.2.1 В качестве первого ИЭ используются короткие базовые линии длиной от 1 до 50 м с погрешностью наклонной дальности и превышения s = sDН = 1,5 мм на геодезических полигонах.

Поверка данного ИЭ осуществляется не реже одного раза в 2 года органами ГМС в соответствии с ЭД.

ИЭ служит для поверки РЭ 1-го разряда и рабочих СИ, кроме приемников использующих методы кодовых измерений.

7.2.2 В качестве второго ИЭ используются базовые линии длиной от 50 до 4000 км между пунктами с постоянными спутниковыми наблюдениями, входящими в число пунктов международной службы «GPS для геодинамики» (IGS), Международной службы вращения Земли или других, равных по точности и определенных в единой системе координат ITRF (WGS 84) и обеспечивающих погрешность их взаимного пространственного положения:

- по приращению плановых координат с sDB, DL = 1 × 10-7;

- по приращению геодезических высот с sDH = 2 × 10-7.

Периодичность поверки по данному ИЭ не устанавливается, т.к. измерения ведутся непрерывно. Погрешность положения опорных пунктов или базовых линий ИЭ должна подтверждаться органами ГМС.

ИЭ служит для поверки РЭ 1-го разряда GPS/ГЛОНАСС-приемники.

7.3 Рабочие эталоны.

7.3.1 РЭ 1-го разряда. В качестве данного эталона используются два типа эталонов: базис 1 разряда и две пары GPS/ГЛОНАСС-приемников.

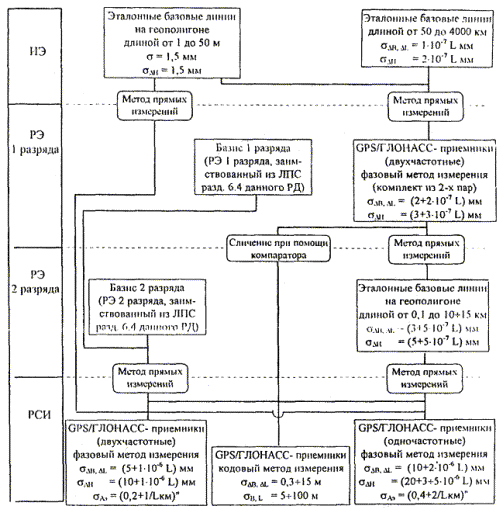

Рис. 6. Локальная поверочная схема для средств измерений пространственных приращений координат (аппаратуры ГАП КНС)

7.3.1.1 РЭ - базис 1 разряда заимствован из ЛПС раздела 6.4 данного РД. Характеристики его и условия поверки приведены там же.

Данный РЭ 1-го разряда используется для поверки рабочих СИ.

7.3.1.2 РЭ - GPS/ГЛОНАСС-приемники состоит из двух пар двухчастотных приемников, работающих в режиме фазовых измерений с sDB, DL = (2 + 2 × 10-7L) мм и sDH = (3 + 3 × 10-7L)мм.

Поверка данного РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке не реже одного раза в 2 года в соответствии с ЭД.

Данный РЭ 1-го разряда применяют для поверки РЭ 2-го разряда (эталонные базовые линии на геополигоне) методом прямых измерений и рабочих СИ сличением при помощи компаратора.

7.3.2 РЭ 2-го разряда. В качестве данного эталона используются два типа эталонов: базис 2 разряда и эталонные базовые линии на геодезическом полигоне.

7.3.2.1 РЭ - базис 2 разряда заимствован из ЛПС раздела 6.4 данного РД. Характеристики его и условия поверки приведены там же.

Данный РЭ 2-го разряда используется для поверки рабочих СИ.

7.3.2.2 РЭ - эталонные базовые линии состоит из набора линий длиной от 0,1 до 10 ¸ 15 км и с sDB, DL = (3 + 3 × 10-7L) мм и sDH = (5 + 5 × 10-7L)мм.

Поверка данного РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке не реже одного раза в 2 года в соответствии с ЭД.

Данный РЭ 2-го разряда применяют для поверки рабочих СИ методом прямых измерений.

7.4 Рабочие средства измерений.

7.4.1 В качестве рабочих СИ применяют:

- GPS/ГЛOHACC-приемники (двухчастотные) с фазовым методом измерения с sDB, DL = (5 + 1 × 10-6L) мм и sDH = (10 + 1 × 10-6L) мм и sАэ = (0,2 + 1/L км)².

- GPS/ГЛOHACC-приемники (одночастотные) с фазовым методом измерения с sDB, DL = (10 + 2 × 10-6L) мм и sDH = (20 + 3 ¸ 5 × 10-6L) мм и sАэ = (0,4 + 2/L км)².

- GPS/ГЛOHACC-приемники с кодовым методом измерения с sDB, DL = 0,3 ¸ 15 м и sDB, L = 5 ¸ 100 м.

7.4.2 Поверка РСИ осуществляется в соответствии с методикой МИ 2408-97 не реже одного раза в 1 год метрологическими службами аккредитованными в установленном порядке.

8 Локальная поверочная схема для средств измерений превышений (высот)

8.1. Локальная поверочная схема распространяется на средства измерений превышений (высот) со средними квадратическими погрешностями s = 0,3; 0,5; 2 ¸ 3; 5 ¸ 10 мм на 1 км двойного хода.

Чертеж ЛПС представлен на рисунке 7.

8.2. Исходный эталон. В качестве ИЭ принимается высотный стенд с s = 0,2 мм.

Поверка ИЭ осуществляется органами ГМС не реже одного раза в 3 года в соответствии с ЭД.

ИЭ служит для поверки рабочего эталона 1 разряда и рабочих СИ (высокоточных нивелиров) методом прямых измерений.

8.3 Рабочие эталоны

8.3.1 РЭ 1-го разряда. В качестве данного эталона используется высокоточный нивелир Н-05 (Н-05К) с s = 0,5 мм на 1 км двойного хода.

Поверка РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 2 года в соответствии с МИ БГЕИ 07-90.

РЭ 1-го разряда служит для поверки РЭ 2-го разряда методом прямых измерений.

8.3.2 РЭ 2-го разряда. В качестве данного эталона используется нивелирный полигон превышения между пунктами которого определены с s = 1,5 мм.

Поверка РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 2 года в соответствии с ЭД.

РЭ 2-го разряда служит для поверки рабочих СИ методом прямых измерений.

8.4 Рабочие средства измерения.

8.4.1 Рабочие СИ в ЛПС являются нивелиры типов Н-03, Н-0,3К (s = 0,3 мм); Н-0,5, Н-0,5К (s = 0,5 мм); H-2K, Н-3, Н-3К (s = 2 ¸ 3 мм); Н-5, Н-10 (s = 5 ¸ 10 мм) по ГОСТ 10528-90, a также равноценные им приборы по точности и назначению, а также высотомерные блоки (части) тахеометров и кипрегелей.

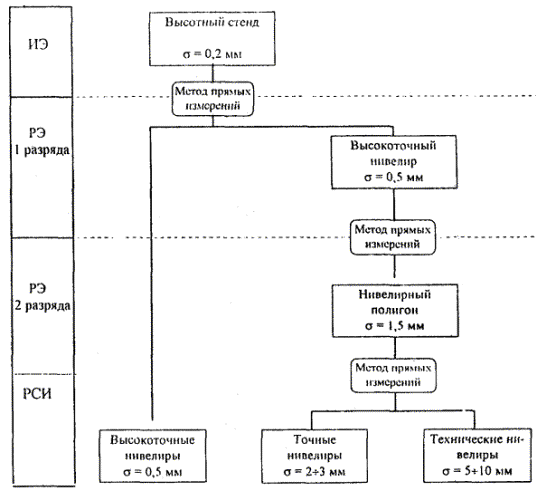

Рис. 7. Локальная поверочная схема для средств измерений ПРЕВЫШЕНИЙ (ВЫСОТ) (НИВЕЛИРОВ)

8.4.2 Поверка рабочих СИ осуществляется в соответствии с ЭД, МИ БГЕИ 07-90 и ГКИНП-17-196-85 метрологическими службами, аккредитованными в установленном порядке, с межповерочными интервалами, согласованными с органами ГМС.

9 Локальная поверочная схема для средств измерений азимута направления

9.1 Локальная поверочная схема распространяется на астрономические теодолиты и гиротеодолиты, предназначенные для определения астрономических азимутов направлений с погрешностью s = 0,5; 1; 5, 10, 15 и более 20".

Чертеж ЛПС представлен на рисунке 8.

9.2 Исходный эталон. В качестве данного эталона принимается азимут направления на астрономо-геодезическом полигоне с s £ 0,3".

Поверка ИЭ проводится в соответствии с МИ БГЕИ 12-91 органами ГМС не реже одного раза в 3 года.

ИЭ служит для поверки РЭ 1-го разряда (высокоточных астрономических теодолитов) и рабочих СИ - АУ2/10 (АУ2/2) методом прямых измерений.

9.3 Рабочие эталоны.

9.3.1 РЭ 1-го разряда. В качестве данного эталона используются высокоточные астрономические теодолиты АУ-01 с s = 0,5" и АУ2/10 (АУ2/2) с s = 1".

Поверка РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 3 года в соответствии с ЭД.

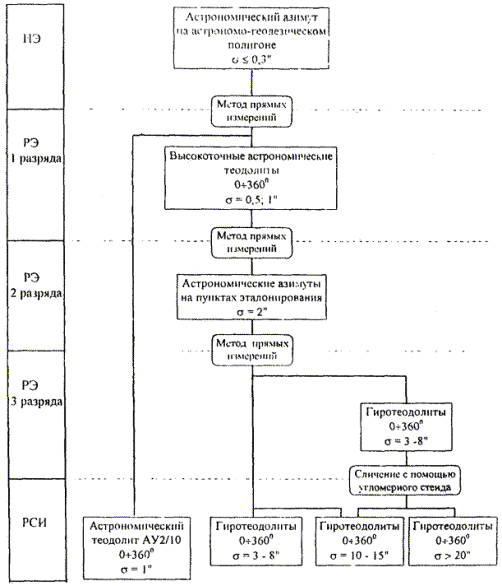

Рис. 8. Локальная поверочная схема для средств измерений АЗИМУТА НАПРАВЛЕНИЯ (АСТРОНОМИЧЕСКИХ ТЕОДОЛИТОВ И ГИРОТЕОДОЛИТОВ)

РЭ 1-го разряда служит для поверки РЭ 2-го разряда (астрономические азимуты на пунктах эталонирования с s = 2") и 3-го разряда (астрономические азимуты на пунктах эталонирования с s £ 3") методом прямых измерений.

9.3.2 РЭ 2-го разряда. В качестве данного эталона используется астрономический азимут на пунктах эталонирования с s = 2" (в качестве пунктов эталонирования могут быть выбраны пункты Лапласа и другие пункты Государственной геодезической сети ГГС)

Астрономические азимуты на пунктах эталонирования определяются в соответствии с требованиями инструкции ГКИНП-01-153-81 и МИ БГЕИ 12-91.

Поверка РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 3 года.

РЭ 2-го разряда служат для поверки РЭ 3-го разряда и рабочих СИ методом прямых измерений.

9.3.3 РЭ 3-го разряда. В качестве данного эталона используется гиротеодолит с s = 3 ¸ 8".

Поверка данного эталона осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 2 года в соответствии с ГКИНП 17-199-85.

РЭ 3-го разряда - гиротеодолит служит для поверки рабочих СИ - гиротеодолитов с погрешностью s > 10" сличением при помощи угломерного стенда.

9.4 Рабочие СИ

9.4.1 Рабочие СИ в ЛПС являются астрономические теодолиты АУ2/10 (АУ2/2) с s = 1", гиротеодолиты Ги-Б21, Ги-Б3, Ги-Б2, Ги-Б1 и Ги-С2, а также равноценные им по точности и назначению приборы.

9.4.2 Поверка РСИ АУ2/10 (АУ2/2) осуществляется в соответствии с ГКИНП-01-153-81 и МИ БГЕИ 12-90, а гиротеодолитов в соответствии с ГКИНП-17-199-85 не реже одного раза в 2 года метрологическими службами, аккредитованными в установленном порядке.

10 Локальная поверочная схема для средств измерения ускорения силы тяжести

10.1 ЛПС распространяется на средства измерений ускорения силы тяжести (и его изменений) в диапазоне от 979 до 983 Гал (от 0 до 6000 мГал) со средней квадратической погрешностью а от 0.005 до 3,0 мГал (1 мГал = 10-5 м/с2).

Чертеж ЛПС представлен на рисунке 9.

10.2 Исходный эталон и эталоны, заимствованные из других поверочных схем.

10.2.1 В качестве ИЭ принимается группа главных фундаментальных гравиметрических пунктов (ГФГП), закрепленных на местности.

Группа состоит из трех - четырех ГФГП. На каждом ГФГП устанавливается аппаратура для регулярной регистрации ускорения силы тяжести и комплект аппаратуры для учета воздействия внешних факторов: барографы, термографы, психрометры и сейсмографы. С целью выявления возможных локальных вариаций ускорения силы тяжести вокруг каждого пункта в радиусе до 50 км определяется не менее четырех пунктов-спутников с s < 0,010 мГал.

Для редуцирования измеренного значения на постамент, где установлен прибор, производится определение градиентов ускорения силы тяжести с s < 0,003 мГал.

На каждый момент времени на ГФГП должно быть известно абсолютное значение ускорения силы тяжести с s < 0,005 мГал.

Поверка ИЭ осуществляется органами ГМС не реже одного раза в 3 года в соответствии с ЭД.

ИЭ служит для поверки РЭ 1-го разряда - баллистических гравиметров и комплексов геодезических гравиметров - методом прямых измерений и фундаментальных пунктов - методом совместных измерений в сети.

10.2.2 В качестве эталонов, заимствованных из других поверочных схем, применяют образцовые многогранные призмы 1-го разряда и образцовые автоколлиматоры 1-го разряда из Государственной поверочной схемы для средств измерения плоского угла по ГОСТ 8.016.

Диапазон воспроизводимых значений плоского угла составляет 0 ¸ 360°; СКП углов образцовых многогранных призм и автоколлиматоров s < 0,1".

Поверка данного эталона осуществляется органами ГМС не реже одного раза в 3 года в соответствии с МИ БГЕИ 1758-87 и РД 50-434-83.

Данный эталон служат для поверки РЭ 2-го разряда (наклономерных установок).

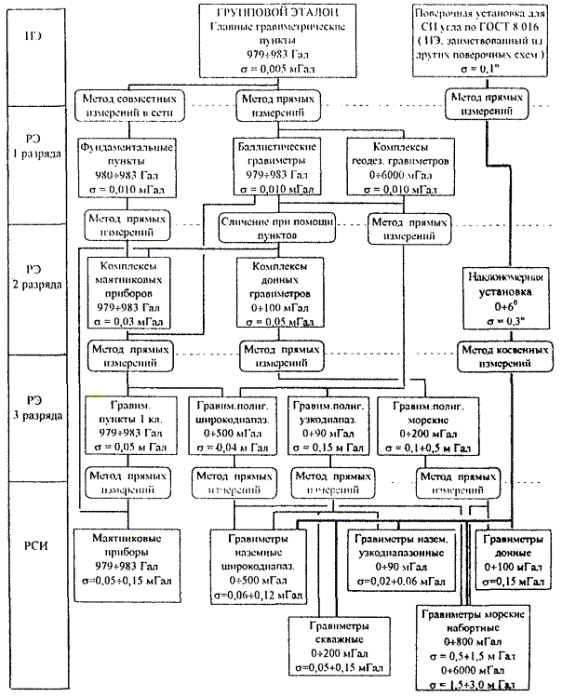

Рис. 9. Локальная поверочная схема для средств измерений УСКОРЕНИЯ СИЛЫ ТЯЖЕСТИ (ГРАВИМЕТРОВ)

10.3 Рабочие эталоны

10.3.1 РЭ 1-го разряда. В качестве данного эталона используются:

- Фундаментальные пункты государственной фундаментальной гравиметрической сети, определяемые в соответствии с Инструкцией по развитию Государственной гравиметрической сети СССР (фундаментальной и первого класса) ГКИНП-04-122-88, с s = 0,010 мГал;

- Баллистические гравиметры с диапазоном измерений 979 - 983 Гал и s = 0,010 мГал;

- Комплексы геодезических гравиметров с диапазоном измерений 0 ¸ 6000 мГал и s = 0,01 мГал.

Поверка РЭ осуществляется органами ГМС и метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 5 лет.

Поверка РЭ баллистического гравиметра проводится по МИ БГЕИ 06-89.

Данные РЭ служат для поверки РЭ 2-го разряда (маятниковых комплексов и комплексов донных гравиметров) и рабочих СИ (маятниковые приборы) методом прямых измерений и сличением при помощи пунктов.

10.3.2 РЭ 2-го разряда. В качестве данного эталона используются:

- маятниковые комплексы с диапазоном измерений 979 ¸ 983 Гал и s = 0,03 мГал;

- комплексы донных гравиметров с диапазоном измерения 0 ¸ 100 мГал и s = 0,05 мГал;

- наклономерные установки с диапазоном измерений плоского угла 0 ¸ 6 ° и s = 0,3".

Поверка данных РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 2 года в соответствии с ЭД.

РЭ 2-го разряда применяют для поверки РЭ 3-го разряда - гравиметрических пунктов 1 кл. и гравиметрических полигонов методом прямых измерений, а наклономерные установки для поверки рабочих СИ методом косвенных измерений.

10.3.3 РЭ 3-го разряда. В качестве данного эталона используются:

- пункты государственной гравиметрической сети 1 класса, определяемые с s < 0,05 мГал в диапазоне от 979 до 983 Гал;

- пункты гравиметрических широкодиапазонных полигонов, определяемые с s = 0,04 мГал в диапазоне до 500 мГал;

- пункты гравиметрических узкодиапазонных полигонов, предназначенных для проверки работы и поверки узкодиапазонных гравиметров в диапазоне до 90 мГал определяют со СКП s = 0,015 мГал;

- пункты гравиметрических морских полигонов, предназначенных для проверки работы и поверки морских гравиметров в диапазоне измерений 200 мГал определяют с s = 0,1 ¸ 0,5 мГал.

Примечание: В качестве широкодиапазонных полигонов могут служить фундаментальные пункты и пункты 1 класса и их спутники. В этом случае диапазон полигона расширяется до двух и более Гал.

Поверка РЭ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 2 года для полигонов различного назначения и не реже одного раза в 5 лет для гравиметрических пунктов 1 класса.

РЭ 3-го разряда применяют для поверки рабочих СИ методом прямых измерений.

10.4 Рабочие средства измерений

10.4.1 В качестве рабочих СИ применяют гравиметрические приборы:

- маятниковые приборы с диапазоном измерений 979 ¸ 983 Гал и s = 0,05 ¸ 0,15 мГал;

- гравиметры наземные широкодиапазонные с диапазоном измерений 0 ¸ 500 мГал и s = 0,06 ¸ 0,12 мГал;

- гравиметры наземные узкодиапазонные с диапазоном измерений 0 ¸ 90 мГал и s = 0,02 ¸ 0,06 мГал;

- гравиметры морские набортные с диапазоном измерений 0 ¸ 800 мГал и s = 0,5 ¸ 1,5 мГал и с диапазоном измерений 0 ¸ 6000 мГал и с s = 1,5 ¸ 3,0 мГал;

- гравиметры скважинные с диапазоном измерений 0 ¸ 200 мГал и s = 0,05 ¸ 0,15 мГал;

- гравиметры донные с диапазоном измерений 0 ¸ 100 мГал и с s = 0,15 мГал;

10.4.2 Поверка рабочих СИ осуществляется метрологическими службами, аккредитованными в установленном порядке, не реже одного раза в 2 года в соответствии с ЭД, МИ 1646-87 и МИ 1820-87.







© 2013 Ёшкин Кот :-)
