OCT 26-2001-83

ОТРАСЛЕВОЙ СТАНДАРТ

ЛЮКИ СО СКОБОЙ СТАЛЬНЫХ СВАРНЫХ
СОСУДОВ И АППАРАТОВ

Конструкция



Предисловие

1. РАЗРАБОТАН Центральным конструкторским бюро нефтеаппаратуры (ЦКБН)

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ письмом министерства химического и нефтяного машиностроения от 23 мая 1983 г. № 11-10-4/740

3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8297499 от 16 сентября 1983 г.

4. ВЗАМЕН ОСТ 26-2001-77

5. ПЕРЕИЗДАНИЕ 1994 г., июнь С ИЗМЕНЕНИЯМИ 1; 2; 3; 4: 1 - ИУС № 3-1987 г., 2 - ИУС № 6-1989 г., 3 - ИУС № 12-1990 г., 4 - ИУС № 7; 8-1992 г.

6. СРОК ПЕРВОЙ ПРОВЕРКИ - 1997 г. периодичность проверки - 5 лет.



ОТРАСЛЕВОЙ СТАНДАРТ

ЛЮКИ СО СКОБОЙ СТАЛЬНЫХ СВАРНЫХ
СОСУДОВ И АППАРАТОВ

Конструкция

Дата введения 1994-01-01

1. Область применения

Настоящий стандарт распространяется на люки со скобой, устанавливаемые вертикально в верхней части стальных сварных сосудов и аппаратов, работающих при атмосферном давлении и температуре от минус 60 до 200 °С.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 397-79 Шплинты. Технические условия (СТ СЭВ 220-75).

ГОСТ 3033-79 Болты откидные. Конструкция и размеры.

ГОСТ 9650-80 Оси. Технические условия.

OCT 26-2011-83 Люки стальных сварных сосудов и аппаратов. Общие технические требования.

ОСТ 26-2042-96 Шайбы для фланцевых соединений. Конструкция и размеры.

(Измененная редакция. Изм. № 5).

3. Конструкция и основные размеры

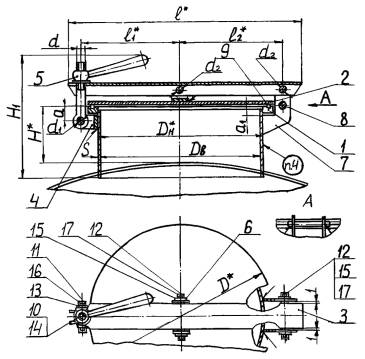

3.1. Конструкция и размеры люков должны соответствовать указанным на рисунке 1 и в таблице 1.

1. Штуцер. 2. Крышка. 3. Скоба. 4. Кронштейн. 5. Ручка. 6. Кронштейн. 7. Кронштейн. 8. Упор.
9. Прокладка. 10. Болт откидной исполн. 1 по ГОСТ 3033. 11. Ось по ГОСТ 9650. 12. Ось по ГОСТ 9650.
13. Шайба по ОСТ 26-2042. 14. Шайба по ОСТ 26-2042. 15. Шайба по ОСТ 26-2042.
16. Шплинт по ГОСТ 397. 17. Шплинт по ГОСТ 397.

Рисунок 1

Таблица 1

В миллиметрах

Условный проход

Диаметр внутренний, Dв

D*н

D*

a

a1

H*

H1

l*

l1*

l2*

S

d

d1

d2

100

-

108

145

36

19

85

209

230

82

92

4

M12

10

10

150

-

159

200

42

24

100

280

310

112

124

4,5

M16

14

14

250

-

273

315

48

27

328

420

169

181

7

-

400

-

455

34

110

367

580

240

252

4

М20

18

20

-

450

-

505

24

630

265

277

-

500

-

555

680

290

302

-

600

-

655

780

340

352

* Для справок

Пример условного обозначения люка диаметром Dв = 400 мм с шифром материального исполнения 1:

Люк 400-1 ОСТ 26-2001-83

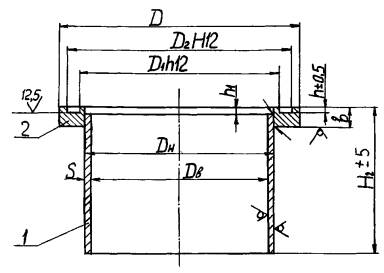

3.2. Конструкция и размеры штуцеров, поз. 1, должны соответствовать указанным на рисунке 2 и в таблице 2.

1. Патрубок. 2. Фланец.

Рисунок 2

Таблица 2

В миллиметрах

Условный проход

Диаметр внутренний, Dв

Dн

D

D1

D2

H2

b

h

h1

S

100

-

108

145

116

138

105

14

3

5

4,0

150

-

159

200

170

192

126

16

6

4,5

250

-

273

315

282

304

148

18

8

7,0

-

400

-

455

418

444

185

4

5

4,0

-

450

-

505

468

494

-

500

-

555

518

544

-

600

-

655

618

644

Пример условного обозначения штуцера диаметром Dв = 400 мм с шифром материального исполнения 1:

Штуцер 400-1     ОСТ 26-2001-83

Пример условного обозначения патрубка диаметром Dв = 400 мм из стали марки Ст3пс4:

Патрубок 400-Ст3пс4 ОСТ 26-2001-83

Пример условного обозначения фланца диаметром D = 455 мм из стали марки Ст3пс4:

Фланец 455-Ст3пс4    ОСТ 26-2001-83

3.3. Конструкция и размеры крышек, поз. 2, должны соответствовать указанным на рисунке 3 и в таблице 3.

Рисунок 3

Таблица 3

В миллиметрах

Условный проход

Диаметр внутренний люка, Dв

D

S1

100

-

145

8

150

-

200

250

-

315

10

-

400

455

12

-

450

505

-

500

555

-

600

655

Пример условного обозначения крышки диаметром D = 200 мм из стали марки Ст3пс4:

Крышка 200-Ст3пс4            ОСТ 26-2001-83

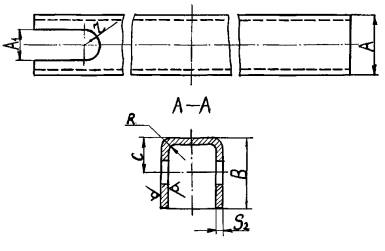

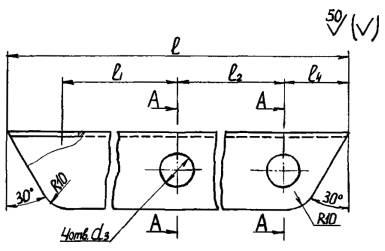

3.4. Конструкция и размеры скоб, поз. 3, должны соответствовать указанным на рисунке 4 и в таблице 4.

Рисунок 4

Таблица 4

В миллиметрах

Условный проход

Диаметр внутренний люка

А

А1

В

с

d3

S2

l

l1

l2

l4

r

R

100

-

25

14

30

15

11

4

230

82

92

25

7

4

150

-

35

18

40

22

15

6

310

112

124

35

9

6

250

-

50

420

169

181

-

400

55

24

60

32

21

10

580

240

252

45

12

10

-

450

70

630

265

277

-

500



680

290

302

-

600

60

80

40

12

780

340

352

12

Пример условного обозначения скобы длиной l = 580 мм из стали марки Ст3пс4:

Скоба 580-Ст3пс4  ОСТ 26-2001-83

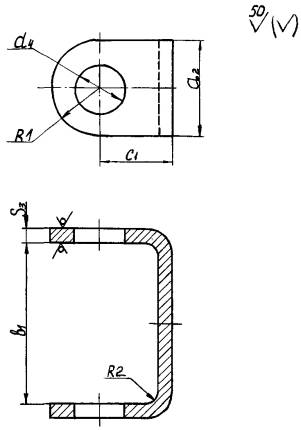

3.5. Конструкция и размеры кронштейна, поз. 4, должны соответствовать указанным на рисунке 5 и в таблице 5, кронштейна, поз. 6, указанным на рисунке 5 и в таблице 6.

Рисунок 5

Таблица 5

В миллиметрах

Условный проход

Диаметр внутренний люка

a2

b1

c1

d4

R1

S3

R2

100

-

24

15

28

11

12

4

4

150, 200

-

32

19

32

15

16

6

6

-

400, 450, 500, 600

44

23

36

19

22

Пример условного обозначения кронштейна шириной b1 = 19 мм из стали марки Ст3пс4:

Кронштейн 19-Ст3пс4     ОСТ 26-2001-83

Таблица 6

В миллиметрах

Условный проход

Диаметр внутренний люка

a2

b1

c1

d4

R1

S3

R2

100

-

24

27

25

11

12

4

4

150

-

32

37

30

15

16

6

6

250

-

40

-

400

44

57

50

21

22

10

10

-

450, 500

60

-

600

50

62

25

Пример условного обозначения кронштейна с размерами b1 = 37 мм и c1 = 30 мм из стали марки Ст3пс4:

Кронштейн 37-30-Ст3пс4    ОСТ 26-2001-83

3,6. Конструкция и размеры ручек, поз. 5, должны соответствовать указанным на рисунке 6 и в таблице 7.

Рисунок 6

Таблица 7

В миллиметрах

Условный проход

Диаметр внутренний люка

f

к

d

d5

d6

m

R3

100

-

90

45

M12

12

30

20

9

150, 250

-

115

55

M16

14

35

24

10

-

400, 450, 500, 600

150

65

М20

16

40

28

12

Пример условного обозначения ручки с диаметром резьбы d = M12 из стали марки Ст3сп3:

Ручка M12-Ст3сп3  ОСТ 26-2001-83

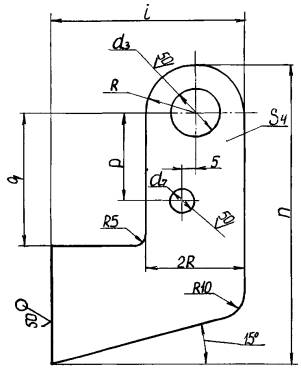

3.7. Конструкция и размеры кронштейнов, поз. 7, должны соответствовать указанным на рисунке 7 и в таблице 8.

Рисунок 7

Таблица 8

В миллиметрах

Условный проход

Диаметр внутренний люка

i

n

q

d3

d7

R

S4

p

100

-

50

100

55

11

9

12

4

25

150

-

60

120

65

15

11

16

6

35

250

-

135

80

-

400, 450, 500, 600

70

180

100

21

13

22

10

45

Пример условного обозначения кронштейна с размером n = 100 мм из стали марки Ст3пс4:

Кронштейн 100-Ст3пс4   ОСТ 26-2001-83

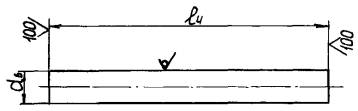

3.8. Конструкция и размеры упоров, поз. 8, должны соответствовать указанным на рисунке 8 и в таблице 9.

Рисунок 8

Таблица 9

В миллиметрах

Условный проход

Диаметр внутренний люка

d6

l4

100

-

8

45

150, 250

-

10

60

-

400, 450, 500, 600

12

100

Пример условного обозначения упора диаметром d6 = 10 мм из стали марки Ст3сп4:

Упор 10-Ст3сп4 ОСТ 26-2001-83

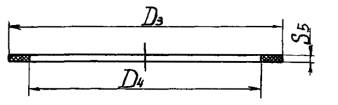

3.9. Конструкция и размеры прокладок, поз. 9, должны соответствовать указанным на рисунке 9 и в таблице 10.

Рисунок 9

Таблица 10

В миллиметрах

Условный проход

Диаметр внутренний люка

D3

D4

S5

100

-

137

117

6

150

-

191

171

250

-

303

283

-

400

443

419

8

-

450

493

469

-

500

543

519

-

600

643

619

Пример условного обозначения прокладки диаметром D3 = 443 мм:

Прокладка 443   ОСТ 26-2001-83

4. Технические требования и маркировка люков по ОСТ 26-2011.

5. Масса люков и их деталей, выполняемых по настоящему стандарту, указана в справочном приложении А.

Приложение А
(справочное)

Таблица А.1 Масса люков и их деталей

Наименование

Масса, кг, при диаметре люка, мм

100

150

250

400

450

500

600

Патрубок штуцера, поз. 1

1,03

2,06

6,43

6,77

7,61

8,45

10,10

Фланец штуцера, поз. 1

0,67

1,24

2,38

3,77

4,20

4,64

5,51

Штуцер, поз. 1

1,73

3,36

8,98

10,75

12,05

13,40

16,00

Крышка, поз. 2

1,04

1,97

6,11

15,31

18,86

22,80

31,70

Скоба, поз. 3

0,47

1,26

2,11

6,18

7,64

8,29

12,85

Кронштейн, поз. 4

0,06

0,14

0,23

Ручка, поз. 5

0,21

0,33

0,54

Кронштейн, поз. 6

0,06

0,16

0,19

0,59

0,66

0,77

Кронштейн, поз. 7

0,06

0,13

0,15

0,47

Упор, поз. 8

0,02

0,04

0,09

Прокладка, поз. 9

0,04

0,05

0,08

0,20

0,22

0,24

0,29

Люк

4,02

8,25

19,04

36,40

42,90

48,90

65,30

Примечание - Масса люков и их деталей подсчитана при плотности стали 7,85 г/см3.
