АЛЬБОМ ТИПОВЫХ КОНСТРУКЦИЙ



Отбойники сетчатые из гофрированного рукава

Параметры, конструкция и основные размеры



АТК 24.202.12-90







Альбом типовых конструкций

Отбойники сетчатые из гофрированного рукава

Параметры, конструкция и основные размеры

АТК 24.202.12-90

Дата введения 01.01.91

Настоящий альбом распространяется на сетчатые отбойники из гофрированного рукава, применяемые для сепарации уносимой жидкости из потока пара (газа) в ректификационных, абсорбционных, отпарных и других колонных аппаратах, а также в сепараторах и скрубберах нефтеперерабатывающей, нефтехимической и других отраслей промышленности.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. В альбоме типовых конструкций предусмотрены отбойники сетчатые из гофрированного рукава для аппаратов диаметром от 1000 до 9000 мм.

Диаметры отбойников приняты по ГОСТ 9617-76.

1.2. Основные параметры отбойников должны соответствовать табл. 1.

1.3. Свободное сечение отбойника равно 97 - 98 %.

1.4. Удельная поверхность проволоки в объеме отбойника равна 297 м23.

1.5. Гидравлический расчет отбойников сетчатых выполняется Миннефтемашем.

2. КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

2.1. Конструкция и основные размеры отбойников диаметром от 400 до 800 мм должны соответствовать черт. 1 ¸ 3 и табл. 2.

2.2. Конструкция и основные размеры отбойников диаметром от 1000 до 9000 мм должны соответствовать черт. 4 ¸ 22 и табл. 3 ¸ 8.

2.3. В отбойниках диаметром от 400 до 800 мм (черт. 1) рукав гофрированный свертывается в рулон, равный диаметру аппарата и скрепляется на съемной опоре.

В отбойниках диаметром от 1000 до 9000 мм (черт. 4 ¸ 22) рукав укладывается в прямоугольные секции по 30 рядов в каждой секции по ширине.

2.4. Толщина и размеры деталей, указанных в скобках, относятся к отбойникам из коррозионностойкой стали.

2.5. В отбойниках из коррозионностойкой стали опорные уголки должны быть гнутого профиля или сварной конструкции.

Пример условного обозначения отбойника сетчатого диаметром 3000 мм, изготовленного из стали марки Ст3сп2 с гофрированным рукавом из стали марки 12Х18Н10Т

Отбойник ОСТ 3000 - Ст3пc2/12Х18Н10Т АТК 24.202.12-90

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

3.1. Отбойники сетчатые должны изготавливаться в соответствии с требованиями ОСТ 26-291-87, настоящего альбома типовых конструкций.

3.2. Каркасы секций, опорные детали, привариваемые к корпусу аппарата и съемные балки отбойников должны быть изготовлены из стали марки Ст3сп, Ст3пс по ГОСТ 380-88, 08X13, 12Х18Н10Т и 10Х17Н13М2Т по ГОСТ 5632-72.

В технически обоснованных случаях, по согласованию с заводом-изготовителем допускается изготавливать отбойники из других марок сталей и сплавов, не ухудшающих качества отбойников.

3.3. Рукав гофрированный должен изготавливаться по ТУ 26.02.1099-89 из проволоки диаметром 0,3 мм по ГОСТ 18143-72 из стали марки 12Х18Н10Т по ГОСТ 5632-72.

В отбойниках из углеродистой стали крепеж должен быть изготовлен из стали марки 08X13 по ГОСТ 5632-72.

3.4. Материал деталей отбойника, привариваемых к корпусу аппарата, должен удовлетворять требованиям, предъявляемым к материалу корпуса, а при выполнении корпуса из двухслойной стали - предъявляемым к материалу плакирующего слоя.

3.5. Опорные детали отбойников должны быть приварены к корпусу аппарата сплошным односторонним швом.

3.6. При сборке отбойника не допускаются зазоры между соседними секциями, а также между секциями и корпусом аппарата

С целью ликвидации зазора между корпусом аппарата и торцом секции укладывается рукав сетчатый гофрированный, который прижимается сверху кольцом по всему диаметру.


Основные параметры отбойников сетчатых диаметром 400 ¸ 9000

Таблица 1

Диаметр отбойника D, мм

400

500

600

800

1000

1200

1400

1600

1800

2000

2200

2400

2600

2800

Площадь сечения аппарата, м2

0,126

0,196

0,283

0,503

0,785

1,13

1,54

2,01

2,55

3,14

3,80

4,52

5,30

6,15

Рабочая площадь отбойника, %

92,5

93,5

94,5

96,5

75,7

79,5

82,5

84,5

86,0

84,3

77,0

79,0

80,5

81,8

Исполнение 1

Количество сетки в отбойнике

м

19,6

32,7

45,8

78

133

192

262

342

433

533

646

768

901

1046

кг*

1,5

2,5

3,5

6,0

10,0

14,7

20,0

26,13

33,2

40,8

49,4

58,8

68,9

80,0

Масса отбойника, кг

9

12

14

20

53

70

82

106

128

146

262

291

320

380

Исполнение 2

Количество сетки в отбойнике

м

39,2

65,4

91,6

156

266

384

524

684

866

1066

1292

1536

1802

2092

кг*

3,0

5,0

7,0

12,0

20,0

29,4

40,0

52,26

66,4

81,6

98,8

117,6

137,8

160,0

Масса отбойника, кг

10,5

14,5

17,5

26

63

84,7

102

132,1

161,2

186,8

311,4

349,8

388,9

460

Продолжение табл. 1

Диаметр отбойника D, мм

3000

3200

3400

3600

3800

4000

4500

5000

5500

6000

6400

1000

8000

9000

Площадь сечения аппарата, м2

7,07

8,04

9,08

10,18

11,34

12,57

15,9

19,64

23,76

28,27

32,17

38,48

50,27

63,62

Рабочая площадь отбойника, %

83,6

84,2

85,3

86,4

87,0

85,5

85,0

88,9

87,4

84,5

83,5

86,8

72,5

86,5

Исполнение 1

Количество сетки в отбойнике

м

1202

1367

1544

1731

1928

1947

2111

3162

3750

4364

4959

6120

7742

9982

кг*

91,9

104,5

118,0

132,3

147,4

149,0

161,5

241,8

286,8

333,7

379,2

468,0

592,0

763,0

Масса отбойника, кг

400

477

533

574

625

1116

1164

1448

1715

2012

2106

2688

3522

3848

Исполнение 2

Количество сетки в отбойнике

м

2404

2734

3088

3462

3856

3894

4222

6324

7500

8728

9918

12240

15484

19964

кг*

183,8

209,0

236,0

264,6

294,8

293,0

323,0

483,0

573,6

667,4

758,4

936,0

1184,0

1526,0

Масса отбойника, кг

491,9

581,5

651

706,3

772,4

1265

1325,5

1689,8

2001,8

2345,7

2485,2

3156

4114

4611

* для справок

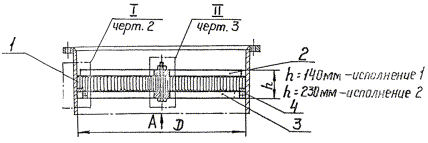

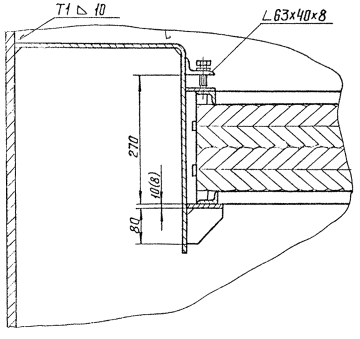

Отбойники диаметром 400 ¸ 800 мм

1 - Рукав сетчатый гофрированный

2 - Прижим

3 - Опора

4 - Полка сварная

Вид А

Сетка вязаная поз. 1 не показана

Черт. 1

Таблица 2

мм

Диаметр отбойника D

400

500

600

800

D1

380

480

580

780

D2

370

470

570

770

D3

360

460

560

760

I черт. 1

Исполнение 1

Исполнение 2

II черт. 1

Исполнение 1

Исполнение 2

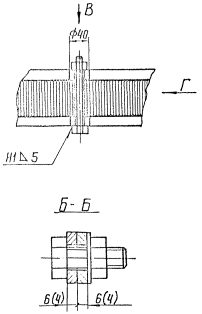

Черт. 2

Вид Г

Исполнение 1

Исполнение 2

Вид Д

Черт. 3

Схема вязки рукава

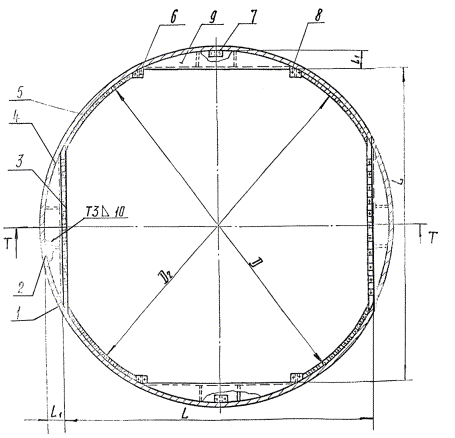

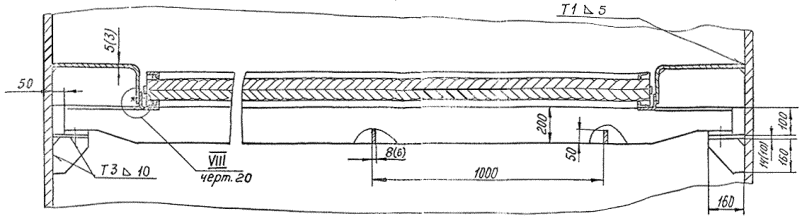

Отбойники диаметром 1000 ¸ 2000 мм

h = 140 мм - исполнение 1

h = 230 мм - исполнение 2

1, 2, 3 - секция

4 - ребро

5 - кольцо опорное

6 - кронштейн

7 - кронштейн съемный

Черт. 4

Таблица 3

мм

Диаметр отбойника D

1000

1200

1400

1600

1800

2000

D1

970

1170

1370

1570

1770

1970

D2

840

1010

1240

1440

1640

1840

l

300

225

325

250

350

275

n

1

2

3

4

Примечания:

1. При n = 1; 3 кронштейн съемный расположить над центральной секцией.

2. Сварные швы по ГОСТ 5264-80.

3 - 3 повернуто, черт 4

И - И

Исполнение 1

И - И

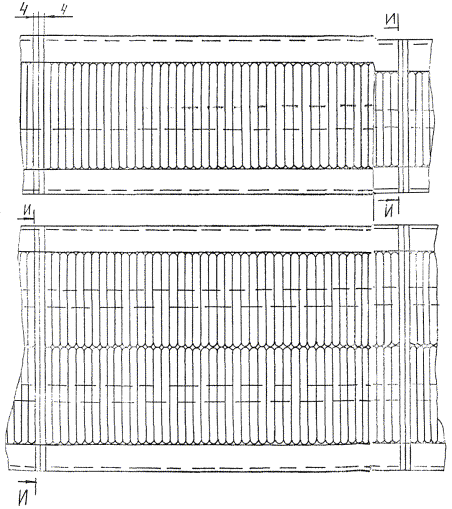

Исполнение 2

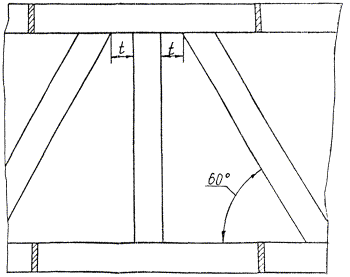

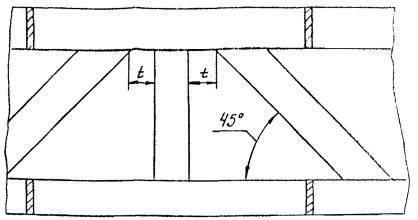

t - для каждого диаметра выбирается конструктивно, но не более 50 мм.

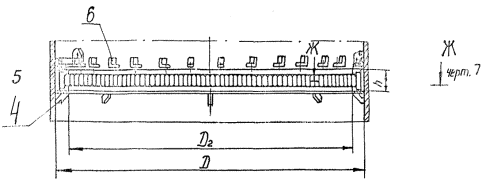

Черт. 5

Е - Е повернуто, черт. 4

Исполнение 1

Исполнение 2

Черт. 6

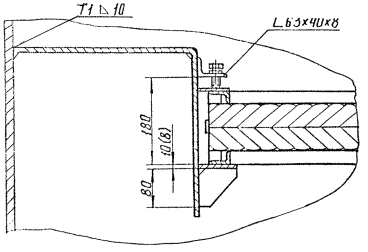

Ж - Ж черт. 4

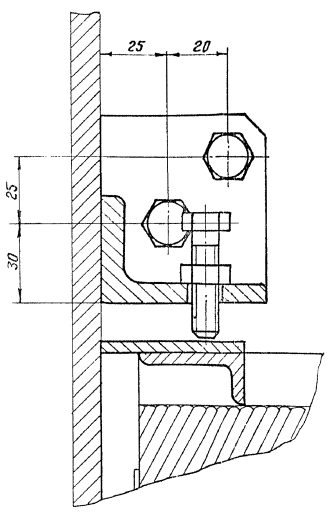

Черт. 7

III черт. 4

Черт. 8

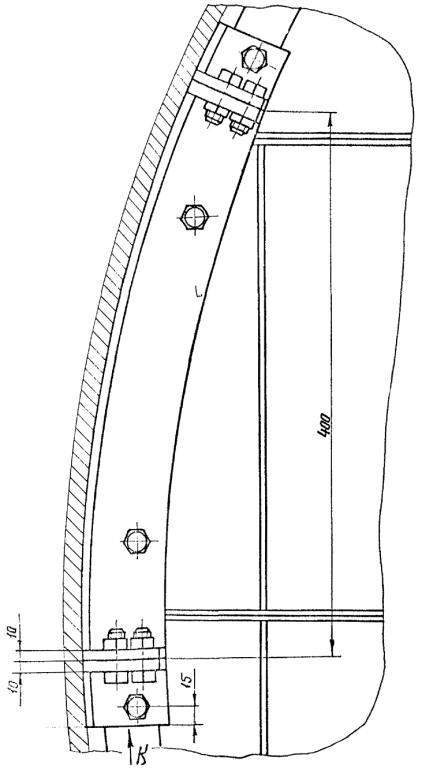

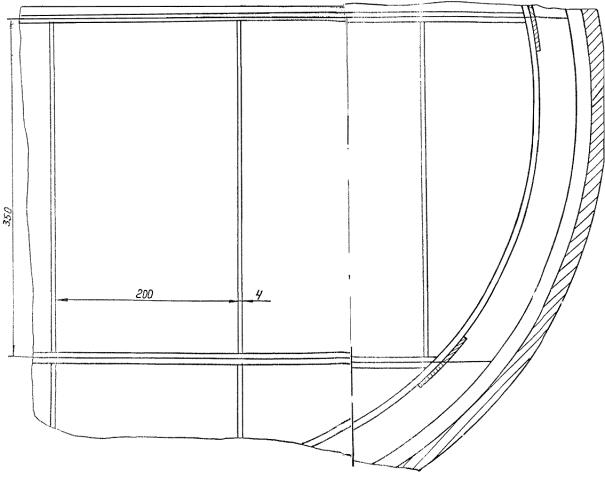

Вид К

Черт. 9

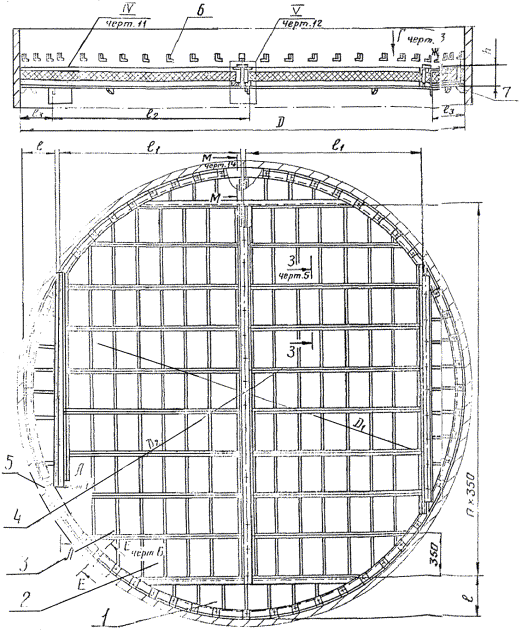

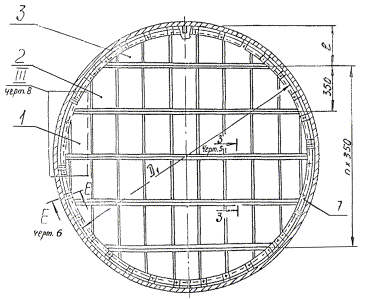

Отбойники диаметром 2200 ¸ 3800 мм

¯ Ж черт. 7

h = 140 мм - исполнение 1

h = 230 мм - исполнение 2

1, 2, 3, 4 - Секция

5 - Кольцо опорное

6 - Кронштейн

7 - Ребро

Черт. 10

Таблица 4

мм

Диаметр отбойника D

2200

2400

2600

2800

3000

3200

3400

3600

3800

D1

2150

2350

2550

2750

2950

3150

3350

3350

3750

D2

2040

2240

2440

2640

2840

3040

3240

3440

3640

l

200

300

225

325

250

350

275

200

300

l1

845

1020

1195

1370

1545

l2

955

1130

1305

1480

1655

l3

190

290

215

315

240

340

265

190

290

П

5

6

7

8

9

Примечание: Сварные швы по ГОСТ 5264-80.

IV черт. 10

Исполнение 1

Исполнение 2

Черт. 11

V черт. 10

Исполнение 1

Исполнение 2

Черт. 12

Л - Л повернуто, черт. 10

Черт. 13

М - М повернуто, черт. 10

Черт. 14

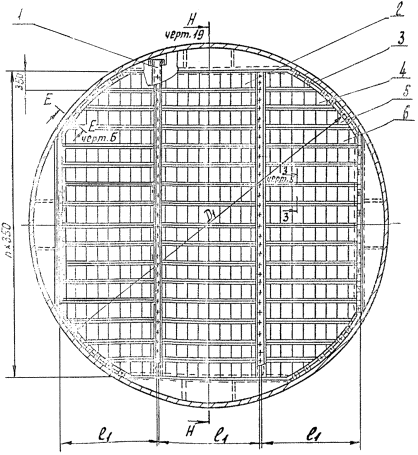

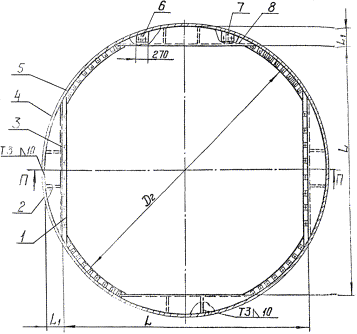

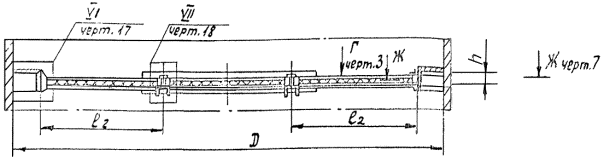

Отбойники диаметром, 4000 ¸ 6400 мм

h = 140 мм - исполнение 1

h = 230 мм - исполнение 2

1 - Балка

2, 3, 4, 5, 6 - Секция

Черт. 15

Таблица 5

мм

Диаметр отбойника D

4000

4500

5000

5500

6000

6400

D1

3940

4440

4940

5440

5940

5340

l1

1160

1270

1510

1620

1740

1860

l2

1190

1310

1540

1660

1775

1890

n

10

11

13

14

15

16

Примечание: Сварные швы по ГОСТ 5264-80.

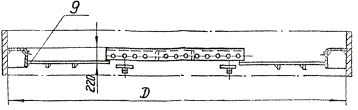

Детали отбойников диаметром 4000 ¸ 6400 мм, привариваемые к корпусу аппарата

П - П

1 - Полка опорная

2 - Ребро

3 - Кронштейн

4 - Сегмент

5 - Кольцо опорное

6 - Столик

7 - Столик

8 - Сегмент

9 - Ребро

Черт. 16

Таблица 6

мм

Диаметр отбойника D

4000

4500

5000

5500

6000

6400

D2

3840

4340

4840

5340

5840

6240

L

3560

3910

4610

4960

5310

5660

L1

220

295

195

270

345

370

VI черт. 15

Исполнение 1

Исполнение 2

Черт. 17

VII черт. 15

Исполнение 1

Исполнение 2

Черт. 18


Н-Н повернуто, черт. 15

Исполнение 1

Исполнение 2

Черт. 19


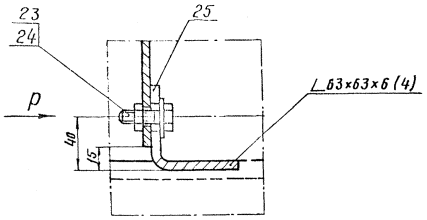

VIII черт. 49

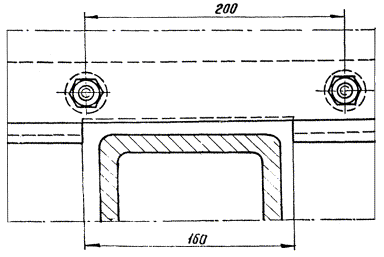

Вид Р

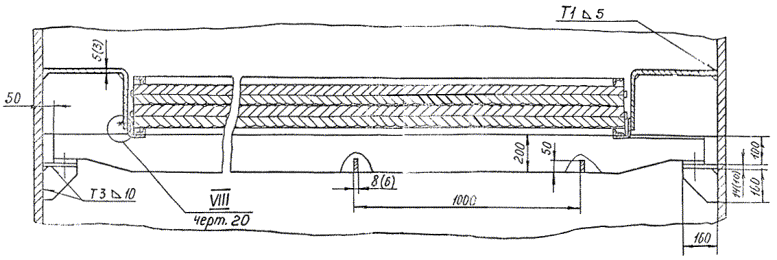

Черт. 20

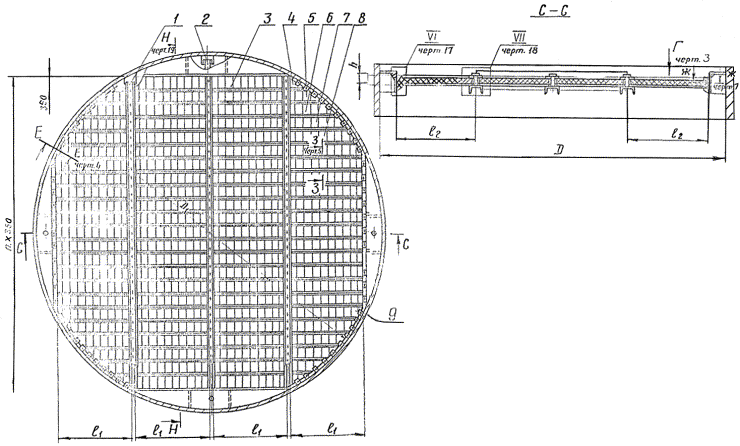

Отбойники диаметром 7000 ¸ 9000 мм

h = 140 мм - исполнение 1

h = 230 мм - исполнение 2

1, 2 - балка

3, 4, 5, 6, 7, 8, 9 - секция

Черт. 21


Таблица 7

мм

Диаметр отбойника D

7000

8000

9000

D1

6940

7940

8940

l1

1550

1725

2000

l2

1590

1765

2025

n

18

20

23

Примечание: Сварные швы по ГОСТ 5264-80.

Детали отбойника диаметром 7000 ¸ 9000 мм, привариваемые к корпусу аппарата

1 - полка опорная

2 - ребра

3 - кронштейн

4 - сегмент

5 - кольцо опорное

6, 7, 8 - столик

9 - сегмент

10 - ребро

Черт. 22

Таблица 8

мм

Диаметр отбойника D

7000

8000

9000

D2

6840

7840

8840

L

6360

7060

8110

L1

320

470

445
