СТАНДАРТ ОТРАСЛИ

ЦВЕТОГРАФИЧЕСКИЕ СХЕМЫ,
ОПОЗНАВАТЕЛЬНЫЕ НАДПИСИ И ЛАКОКРАСОЧНЫЕ ПОКРЫТИЯ
ТРАНСПОРТНЫХ СРЕДСТВ ПОЧТОВОЙ СВЯЗИ

Технические требования



ОСТ 45.60-95









ЦНТИ «ИНФОРМСВЯЗЬ»

Москва - 1998



Предисловие

1 РАЗРАБОТАН Проектным и внедренческим центром организации, нормирования и охраны труда

2 УТВЕРЖДЁН Министерством связи Российской Федерации

3 ВВЕДЕН В ДЕЙСТВИЕ информационным письмом от 01.06.97

4 ВВЕДЕН ВПЕРВЫЕ



ОСТ 45.60-95

СТАНДАРТ ОТРАСЛИ

Дата введения - 1997-06-01

1 Область применения

Настоящий стандарт распространяется на транспортные средства почтовой связи следующих групп:

- специализированные автомобильные фургоны;

- микроавтобусы;

- грузопассажирские автомобили;

- малотоннажные грузовые автомобили;

- грузовые бортовые автомобили;

- легковые автомобили среднего класса;

- легковые автомобили малого класса.

Стандарт устанавливает цветографические схемы транспортных средств, требования к расположению, конфигурации и размерам контрастирующих полос и опознавательных надписей, устанавливает цвета лакокрасочных покрытий и марки эмалей, предназначенных для окрашивания наружных поверхностей транспортных средств и нанесения цветографики.

Требования, определяемые настоящим стандартом, обязательны для предприятий и организаций Федеральной службы почтовой связи, для изготовителей специализированных автомобилей и авторемонтных предприятий.

Для предприятий-изготовителей автомобилей требования настоящего стандарта являются рекомендуемыми.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р 50574-93 Автомобили, автобусы и мотоциклы специальных и оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования

ГОСТ 23640-79 Эмали МЛ-197. Технические условия

ГОСТ 20481-60 Эмали МЛ-1110. Технические условия

ГОСТ 9754-76 Эмали МЛ-12. Технические условия

ГОСТ 18099-78 Эмали МЛ-152. Технические условия

ГОСТ 9198-63 Эмали марок НЦ-11 и НЦ-11А. Технические условия

ГОСТ 6465-76 Эмали ПФ-115. Технические условия

3 Требования к цветографическим схемам, опознавательным надписям и лакокрасочным покрытиям

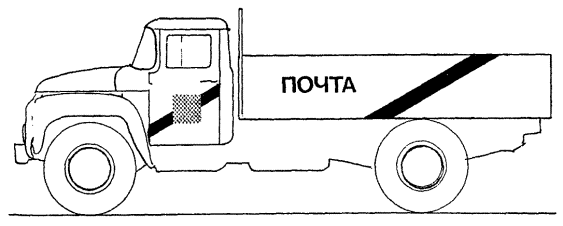

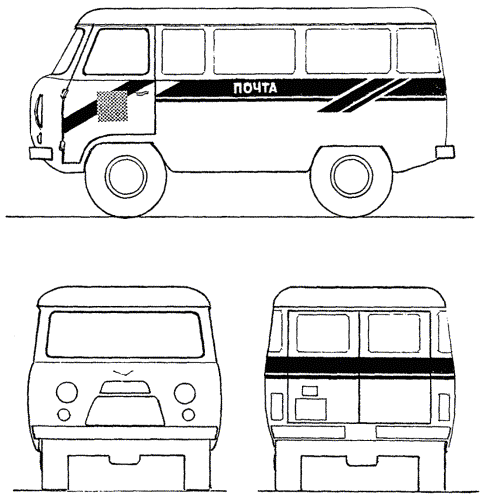

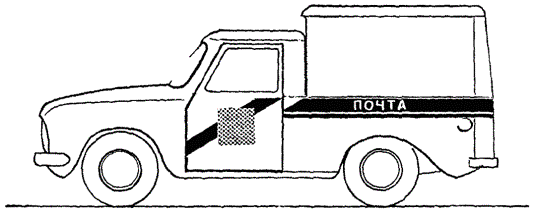

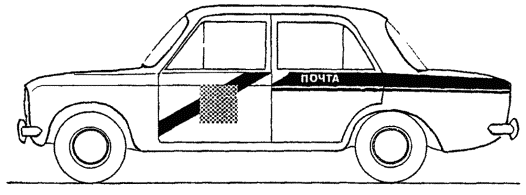

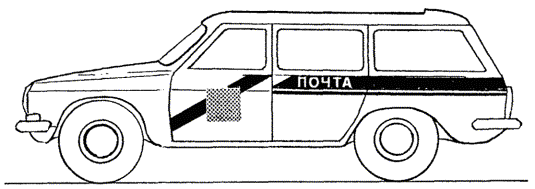

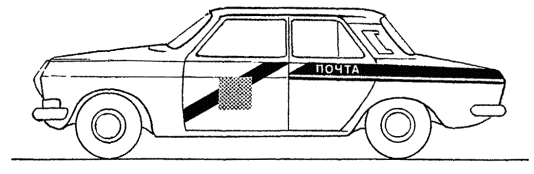

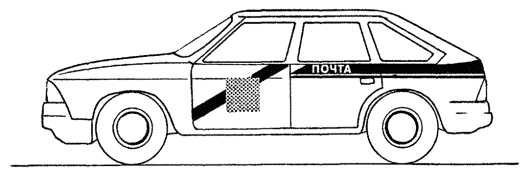

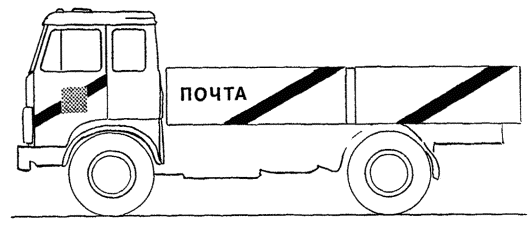

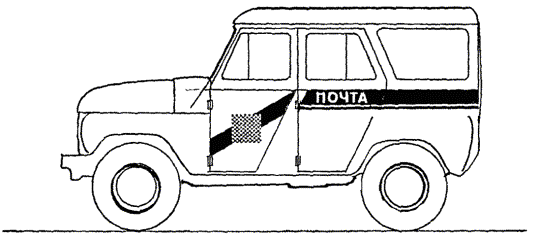

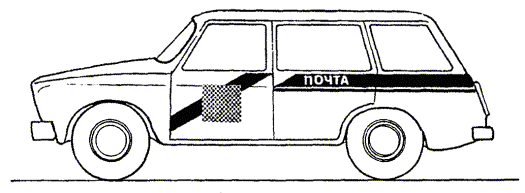

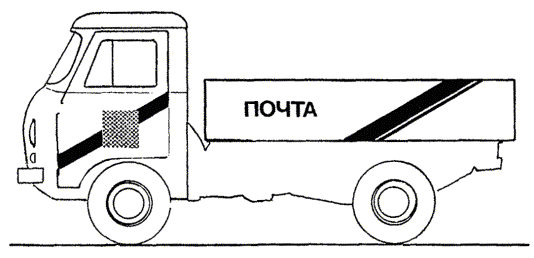

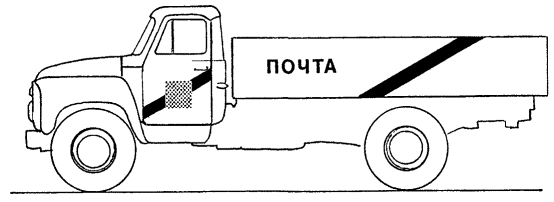

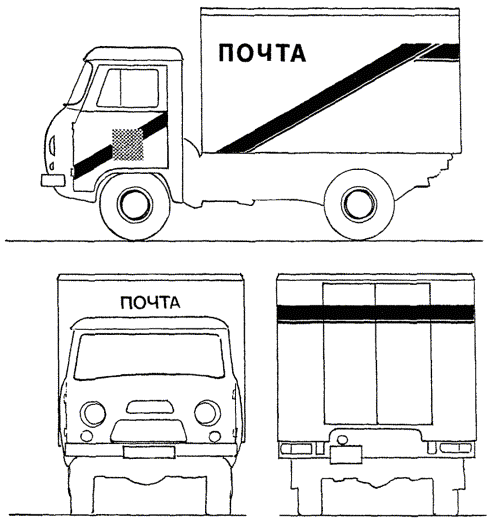

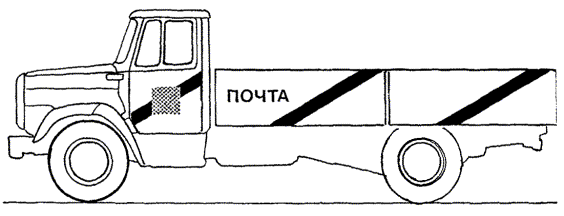

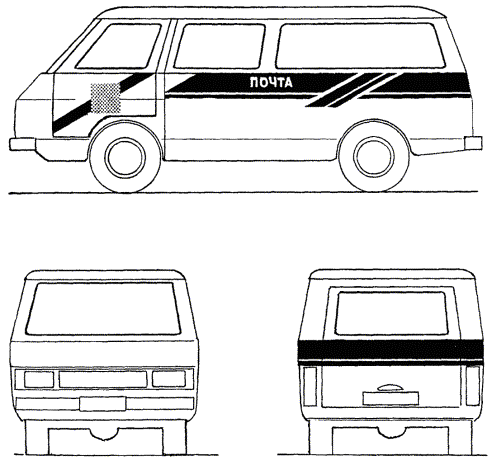

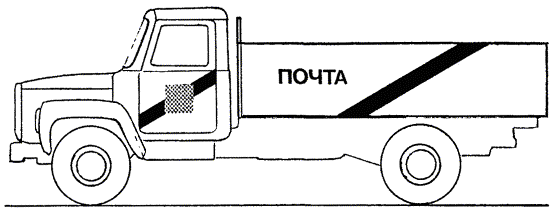

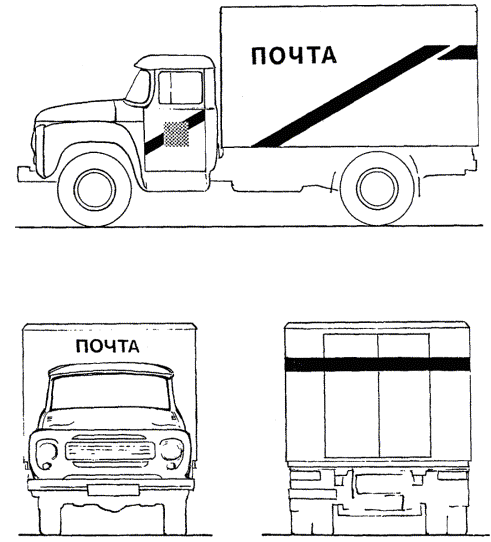

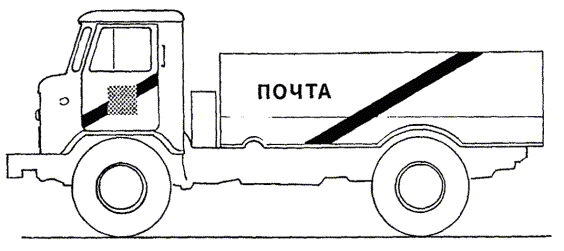

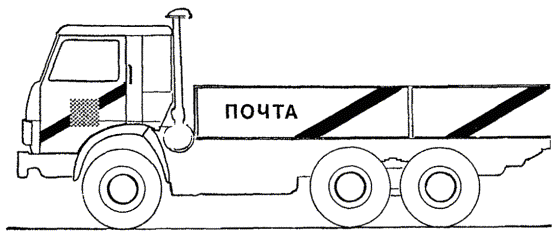

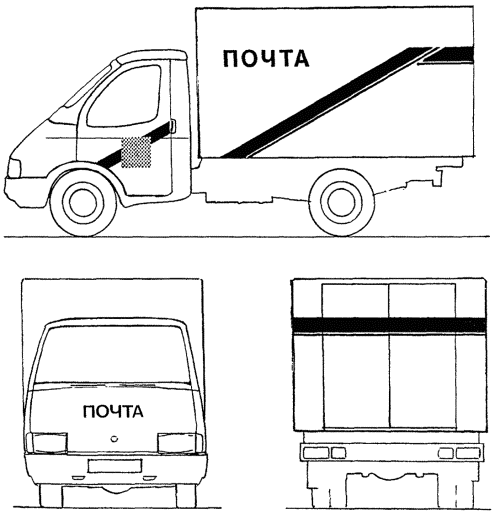

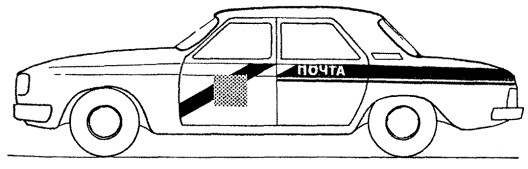

3.1 Цветографические схемы транспортных средств почтовой связи должны соответствовать указанным в приложении А (на рисунках А.1, А.2 приведены цветографические схемы специализированных автомобильных фургонов, на рисунках А.3, А.4 - малотоннажных автомобильных фургонов, на рисунках А.5, А.6 - микроавтобусов, на рисунках А.7 - А.13 - грузовых бортовых автомобилей, на рисунке А.14 - малотоннажных грузовых бортовых автомобилей, на рисунке А.15 - грузопассажирских автомобилей, на рисунке А.16 - малотоннажных грузовых автомобилей, на рисунках А.17 - А.22 легковых автомобилей).

На бортах грузовых автомобилей с разрешенной максимальной массой более 3,5 т наносится диагональная полоса только серо-белого цвета.

Содержание опознавательной надписи должно быть в соответствии с приложением Б.

Допускается использование дополнительных надписей и буквенно-цифрового обозначения транспортных средств. Написание букв и цифр в соответствии с приложением В и ГОСТ Р 50574.

Допускается нанесение графического знака почтовой связи на контрастирующие диагональные полосы покрытий передних дверей автомобилей и микроавтобусов.

На правую и левую стороны транспортных средств наносится одинаковая цветографика.

Примечания

1 Не допускается нанесение на наружные поверхности транспортных средств надписей, рисунков и эмблем рекламного содержания.

2 При введении в эксплуатацию новых видов транспортных средств почтовой связи, конструктивные особенности которых не позволяют точно реализовать установленные цветографические схемы, допускается создание иных схем с использованием цветов, диагональных полос и надписи, требуемых стандартом. Такие схемы подлежат согласованию с Федеральной службой почтовой связи.

3.2 Базовые основные и контрастирующие цвета лакокрасочных покрытий должны соответствовать указанным в таблице 1.

Примечания

1 Базовый цвет лакокрасочного покрытия - усреднённая норма заданной цветовой области, в пределах которой находятся допускаемые отклонения цвета устанавливаемых лакокрасочных материалов.

2 Лакокрасочное покрытие основного цвета предназначено для сплошного окрашивания наружных поверхностей транспортных средств.

3 Лакокрасочное покрытие контрастирующего цвета предназначено для нанесения цветографических элементов (полос, надписей) на наружных поверхностях с целью наибольшего цветового различия с основным цветом.

Таблица 1 - Базовые основные и контрастирующие цвета лакокрасочных покрытий наружных поверхностей транспортных средств почтовой связи

3.3 Для получения покрытий устанавливаемых базовых цветов в пределах допускаемых отклонений следует использовать автомобильные и авторемонтные эмали, указанные в соответствии с таблицей 2.

Получение эмалей устанавливаемых цветов смешением эмалей разных марок и цветов не допускается.

3.4 Тенты грузовых бортовых автомобилей должны быть синего цвета. На них должны наноситься контрастирующие полосы и надпись «ПОЧТА» устанавливаемых цветов.

3.5 Рама и детали ходовой части, подножки кабин, диски и ободья колёс, а также элементы дополнительного оборудования могут иметь покрытие завода-изготовителя этих изделий или завода-изготовителя шасси.

Таблица 2 - Эмали для получения лакокрасочных покрытий устанавливаемых цветов

3.6 Диагональные полосы контрастирующего цвета наносятся под углом 30°.

3.7 Ширина диагональных полос контрастирующего цвета, нанесенных на двери автомобилей и микроавтобусов, должна быть 100 мм.

Ширина диагональных и горизонтальных полос контрастирующего серо-белого цвета, нанесенных на поверхности кузовов фургонов и платформ грузовых автомобилей с разрешенной максимальной массой более 3,5 т, должна быть 150 мм.

Ширина каждой из двух горизонтальных параллельных полос на боковых поверхностях микроавтобусов должна быть 200 мм (серо-белая полоса), 30 мм (красная полоса) с расстоянием между полосами 20 мм. Ширина каждой из двух диагональных параллельных полос на боковых поверхностях микроавтобусов должна быть 100 мм (серо-белая полоса), 30 мм (красная полоса) с расстоянием между полосами 20 мм.

Ширина горизонтальных полос контрастирующего цвета, нанесенных на боковые поверхности легковых автомобилей, должна быть 100 мм (серо-белая полоса), 25 мм (красная полоса) с расстоянием между полосами 15 мм. Конфигурацию полос определяют с учётом формы и конфигурации указанных поверхностей.

3.8 Линии стыка (контур) контрастирующих полос и букв надписи «ПОЧТА» должны быть чёткими и ровными. Отклонения от прямых линий допускается не более 1 мм. Распыл и потёки эмали на основные окрашенные поверхности не допускаются.

3.9 Минимальная высота букв надписи «ПОЧТА» должна быть 200 мм для боковых поверхностей кузова фургона и платформ грузовых автомобилей, 120 мм для передних поверхностей кузова фургонов и капота автомобилей «ГАЗЕЛЬ», 150 мм для боковых поверхностей микроавтобусов и 60 мм для боковых поверхностей легковых и грузовых автомобилей.

Приложение А

(обязательное)

Цветографические схемы транспортных средств почтовой связи

Рисунок А.1

Рисунок А.2

Рисунок А.3

Рисунок А.4

Рисунок А.5

Рисунок А.6

Рисунок А.7

Рисунок А.8

Рисунок А.9

Рисунок А.10

Рисунок А.11

Рисунок А.12

Рисунок. А.13

Рисунок А.14

Рисунок А.15

Рисунок А.16

Рисунок А.17

Рисунок А.18

Рисунок А.19

Рисунок А.20

Рисунок. А.21

Рисунок А.22

Приложение Б

(обязательное)

Образец надписи «ПОЧТА»

Рисунок Б.1

Приложение В

(обязательное)

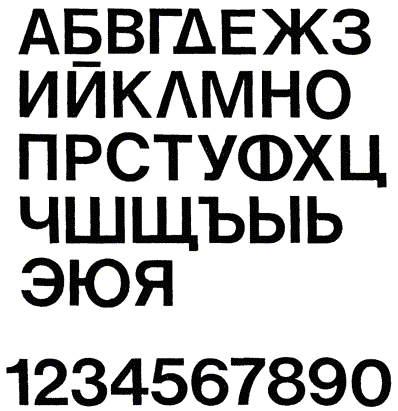

Шрифт надписей и цифр

Рисунок В.1

Приложение Г

(информационное)

Библиография

[1]    ТУ 6-10-1449-92 Картотека образцов (эталонов) цвета лакокрасочных материалов. Технические условия

[2]    ТУ 6-10-2049-85 Эмали МЛ-197. Технические условия

[3]    ТУ 6-10-2048-85 Эмали МЛ-1110. Технические условия

[4]    ТУ 2312-120-05011907-94 Эмали МЛ-1111. Технические условия

[5]    ТУ 6-27-25-91 Эмали МЛ-1266. Технические условия

[6]    ТУ 21-11-659-406-92 Эмали МЛ-1288. Технические условия

[7]    ТУ 2312-001-0204370-93 Авторемонтные эмали «ОДИХЕЛ». Технические условия

[8]    ТУ 6-21-5474336-3-90 Эмали марок НЦ-11 и НЦ-11А. Технические условия
