РУКОВОДЯЩИЙ НОРМАТИВНЫЙ ДОКУМЕНТ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Методы базирования нижней части штампа на монтажной плите

РД
50-232-81

Введены впервые

Утверждены Постановлением Госстандарта от 20 января 1981 г. № 104, срок введения установлен с 1 января 1982 г.

1. Настоящие методические указания устанавливают методы базирования нижней части штампа на монтажной плите и размеры установочных колонок, которые служат для фиксации в определенном положении нижней части штампа и монтажной плиты, а также для защиты устройств механизации от повреждений при монтаже штампа. Данные методические указания соответствуют методическому материалу СЭВ «Штампы для листовой штамповки. Методы базирования нижней части штампа на монтажной плите».

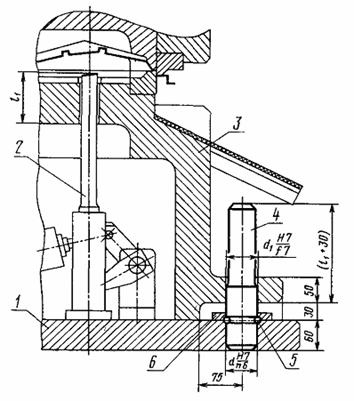

2. Базирование нижней части штампа на монтажной плите с применением установочных колонок приведено на черт. 1.

1 - монтажная плита; 2 - устройство (механизм) подъема заготовки; 3 - нижняя часть штампа; 4 - установочные колонки; 5 - пружинное стопорное кольцо по ГОСТ 24559-81; 6 - стопорное кольцо по ГОСТ 24560-81

Черт. 1

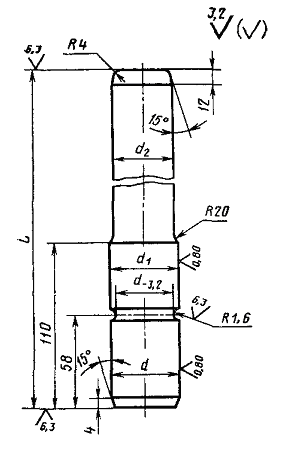

3. Конструкция и размеры установочных колонок приведены на черт. 2 и в таблице.

мм

d (пред. откл. по n6)

d1

(пред. откл. по е8)

d2

L

Теоретическая масса, кг

50

50

45

250

3,32

280

3,77

320

4,27

360

4,77

400

5,27

63

63

56

250

5,26

280

5,24

320

6,61

360

7,39

400

8,16

Черт. 2

4. Материал установочных колонок - сталь марки 20 по ГОСТ 1050-74. Глубина цементированного слоя должна быть от 0,8 до 1,2 мм. Твердость HRC 58 ... 62.

Допускается применение конструкционной качественной стали с минимальным временным сопротивлением разрыву Rm = 610 МПа (Н/мм2). Нагрев - токами высокой частоты, глубина термообработанного слоя должна быть не менее 1,5 мм. Твердость HRC 56 ... 62.

5. Остальные технические требования - по ГОСТ 18824-80.
