ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

РАЗМЕРЫ ВЫСОТ
ОТ ПОЛА ДО РАБОЧЕЙ ПЛОСКОСТИ ШТАМПОВ
ДЛЯ ЛИСТОВОЙ ШТАМПОВКИ



РД 50-229-81





Москва

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

1981



РАЗРАБОТАНЫ Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

З.Л. Федерас, В.А. Бугайлишкис, Е.И. Соловей, В.С. Егоренко, И.М. Рыжкова, С.Г. Жеймо, Л.Э. Байко

ВНЕСЕНЫ Министерством станкостроительной и инструментальной промышленности

Член Коллегии В.А. Трефилов

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20 января 1981 г. № 104



РУКОВОДЯЩИЙ НОРМАТИВНЫЙ ДОКУМЕНТ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Размеры высот от пола до рабочей плоскости штампов для листовой штамповки

РД
50-229-81

Введены впервые

Утверждены Постановлением Госстандарта от 20 января 1981 г. № 104, срок введения установлен с 1 января 1982 г.

1. Настоящие методические указания устанавливают числовые значения высот от пола до рабочей плоскости штампов листовой штамповки, эксплуатируемых на закрытых одно- и двухкривошипных прессах простого и двойного действия с механизацией, базирующейся на полу. Данные методические указания соответствуют методическому материалу СЭВ «Штампы для листовой штамповки. Высоты от пола до рабочей плоскости штампов. Размеры».

2. Размеры высот от пола до рабочей плоскости штампов указаны на чертеже и в таблице.

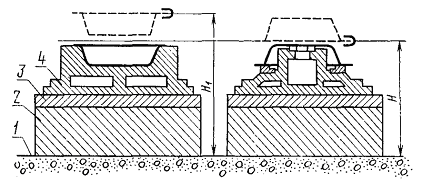

1 - пол цеха; 2 - стол пресса; 3 - подштамповая плита или выдвижной стол; 4 - штамп

мм

Высота от пола до рабочей плоскости штампа

Глубина вытяжки

до 200

свыше 200

На прессе простого действия Н

1000 ± 200

(1200 ± 200)*

При загрузке на прессе двойного действия Н

1100 ± 200

(1200 ± 200)*

1100 ± 200

1400 ± 200*

При разгрузке на прессе двойного действия Н1

1300 ± 200

(1600 ± 200)*

* Числовые значения применяются в технически обоснованных случаях.
