МИНДОРСТРОЙ УССР

УКРЕПЛЕНИЕ ОТКОСОВ НАСЫПЕЙ
И ВЫЕМОК ПРИ СТРОИТЕЛЬСТВЕ
АВТОМОБИЛЬНЫХ ДОРОГ

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ

Разработаны трестом Оргдорстрой
Миндорстроя УССР
Рекомендованы Главным научно-техническим
управлением Миндорстроя УССР для внедрения
в дорожно-строительное производство

КИЕВ «БУДИВЭЛЬНЫК» 1990

Разработали: И.М. Кравченко, Е.Н. Суходуб

Редакция литературы по жилищно-коммунальному хозяйству

Зав. редакцией М.С. Литвин

Редактор Н.И. Курбанова

Приведены рациональные решения по организации и технологии производства работ, способствующие повышению производительности труда, улучшению качества и снижению стоимости строительства, реконструкции и капитального ремонта автомобильных дорог.

Для специалистов и рабочих дорожно-строительных организаций.

ОБЩАЯ ЧАСТЬ

Технологические карты на укрепление откосов земляного полотна разработаны в целях обеспечения дорожного строительства рациональными решениями по технологии и организации дорожно-строительного производства, способствующими повышению производительности труда, улучшению качества и снижению себестоимости строительно-монтажных работ.

В комплект включены технологические карты на укрепление откосов насыпей и выемок травами, дерном, синтетическими материалами, грунтами, обработанными вяжущими (ТК-08-01-89 ... ТК-08-07-89), а также на укрепление откосов каменными материалами и бетонными плитами (ТК-08-08-89 ... ТК-08-15-89).

При составлении технологических карт были использованы материалы республиканского патентного фонда УкрНИИНТИ, производственный опыт работы передовых дорожно-строительных организаций Миндорстроя УССР.

Технологические карты предназначены для практического применения при строительстве, реконструкции и капитальном ремонте автомобильных дорог, при разработке проектно-технологической документации, а также для обучения рабочих и инженерно-технических работников дорожно-строительных организаций передовой технологии и организации работ.

Организационно-технические и технологические решения, которые легли в основу при разработке карт, соответствуют требованиям действующих строительных норм и правил (СНиП), единых норм и расценок на строительные и монтажные работы (ЕНиР) и обеспечивают достижение высоких технико-экономических и качественных показателей.

Во всех случаях применения технологических карт необходима привязка их к местным условиям.



УКРЕПЛЕНИЕ ОТКОСОВ НАСЫПЕЙ И ВЫЕМОК КАМЕННЫМИ МАТЕРИАЛАМИ,
ЖЕЛЕЗОБЕТОННЫМИ И БЕТОННЫМИ ПЛИТАМИ



ТК-08-08-89 УКРЕПЛЕНИЕ ОТКОСОВ ЩЕБЕНИСТЫМИ, ДРЕСВЯНЫМИ,
ГРАВИЙНО-ГАЛЕЧНЫМИ ИЛИ ГЛИНИСТЫМИ ГРУНТАМИ



1. Область применения

1.1. Технологическая карта разработана на укрепление откосов насыпей и выемок земляного полотна, устраиваемого из развеваемых ветром песков, при крутизне откоса не более 1 : 4.

1.2. В состав работ входят:

разравнивание материала по откосу бульдозером;

планировка поверхности укрепляемого откоса бульдозером;

уплотнение устраиваемого защитного слоя прицепным виброкатком.

2. Организация и технология производства работ

2.1. До начала работ по укреплению откосов земляного полотна необходимо:

проверить готовность земляного полотна и его соответствие требованиям СНиП 3.06.03-85 «Автомобильные дороги», СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты» и «Руководства по сооружению земляного полотна автомобильных дорог» (М., «Транспорт», 1982);

подготовить временные подъездные пути для подачи материала к месту производства работ;

выполнить разбивочные работы, обеспечивающие соблюдение проектной толщины защитного слоя.

2.2. Материал доставляется на объект строительства автомобилями-самосвалами и разгружается на укрепляемый откос земляного полотна в объеме, необходимом для устройства защитного слоя заданной толщины (10 ... 30 см) с учетом коэффициента уплотнения, который принимается от 1,22 до 1,35 в зависимости от материала защитного слоя.

2.3. Работы по укреплению откосов насыпей и выемок щебенистым, дресвяным, гравийно-галечным или глинистым грунтом ведет механизированная бригада поточным методом на двух захватках площадью 3000 м2 каждая (рис. 1).

2.4. Численность механизированной бригады 3 чел.:

Машинист бульдозера 6 разр......................................... 1

Тракторист 6 разр........................................................... 1

Машинист поливочно-моечной машины 4 разр.......... 1

2.5. На первой захватке выполняются следующие технологические операции:

разравнивание материала по откосу бульдозером;

планировка поверхности устраиваемого защитного слоя бульдозером.

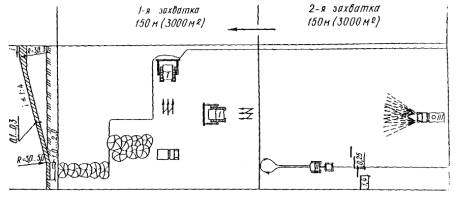

Рис. 1. Схема организации и производства работ.

Операции, выполняемые на захватках:

1-я захватка - разравнивание грунта на откосе бульдозером I; планировка поверхности откоса бульдозером I;

2-я захватка - уплотнение защитного слоя прицепным виброкатком II; увлажнение грунта водой с помощью поливочно-моечной машины III. Стрелкой указано направление потока.

Доставленный и выгруженный на откос материал разравнивается бульдозером ДЗ-53 (Д-686) при поперечных проходах по откосу. Рабочий ход в одном направлении. Двигаясь вперед, бульдозер разравнивает грунт слоем равномерной толщины с учетом коэффициента уплотнения. Возвращение бульдозера в исходное положение осуществляется задним ходом с опущенным отвалом.

Перед планировкой откосов должна быть произведена разбивка и определен размер срезок и досыпок грунта.

Для облегчения и ускорения разбивочных работ рекомендуется использовать универсальный визирный прибор (рис. 2).

Планировку поверхности откоса выполняют бульдозером ДЗ-53 (Д-686) за три прохода. Рабочий ход в одном направлении. При каждом последующем проходе бульдозера предыдущий след должен перекрываться на 0,2 ... 0,3 м. Для ускорения и облегчения планировочных работ при обратном ходе нож бульдозера опускается, благодаря чему материал дополнительно разравнивается тыльной стороной ножа.

2.6. На второй захватке выполняются следующие технологические операции:

уплотнение защитного слоя прицепным виброкатком массой 3,0 т;

увлажнение уплотняемого слоя с помощью поливочно-моечной машины.

Спланированный на откосе защитный слой уплотняют прицепным виброкатком Д-480 (трактор Т-74) за два-три прохода по одному следу (число проходов определяется пробной укаткой).

С целью повышения производительности катка уплотнение выполняют по кольцевой схеме продольными проходами по всей длине захватки, начиная от подошвы насыпи (выемки), с постепенным смещением вверх по откосу. При каждом последующем проходе катка предыдущий след должен перекрываться на 25 см. Скорость движения катка при уплотнении - 1,5 ... 2,0 км/ч. Для обеспечения ее на тракторе устанавливают ходоуменьшитель.

Рис. 2. Универсальный визирный прибор:

1 - вертикальная рейка; 2 - отвес; 3 - наклонная рейка; 4 - рейка визирования откоса; 5 - подставка для уровня.

Признаками завершения уплотнения служат прекращение образования волны перед вальцом катка и отсутствие следов после проходов катка.

Уплотняемый грунт должен быть оптимальной влажности. В случае необходимости производится его доувлажнение с помощью поливочно-моечной машины ПМ-130. Розлив воды осуществляется через распылительные сопла машины, движущейся вдоль укрепляемого откоса. Значение оптимальной влажности для данного грунта определяют лабораторным путем, а потребное количество воды для ее поддержания устанавливают расчетом. Технологической картой расход воды принят в количестве 2 м3 на 100 м2 поверхности укрепляемого откоса.

2.7. Калькуляция трудовых затрат на укрепление 1000 м2 откоса земляного полотна из развеваемых ветром песчаных грунтов приведена в табл. 1.

2.8. При операционном контроле качества работ по укреплению откосов насыпей и выемок земляного полотна следует проверять:

соответствие принятых в проекте и действительных показателей состава грунта;

крутизну откосов и качество их планировки;

толщину защитного слоя после распределения материалов по откосу;

степень уплотнения слоя грунта.

Таблица 1

Обоснование

Работа

Состав звена

Измеритель

Объем

На измеритель

На объем

Норма времени, чел.-ч (маш.-ч)

Расценка, р.-к.

Трудоемкость, чел.-ч (маш.-ч)

Прямая заработная плата, р.-к.

§ Е2-1-22, табл. 2, п. 3б, примеч. 3, к = 0,85

Перемещение грунта по откосу бульдозером ДЗ-53 на расстояние до 10 м

Машинист

6 разр. - 1

100 м3

1,0

0,527 (0,527)

0-55,8

0,53 (0,53)

0-56

Н. вр. = 0,62 · 0,85 = 0,527

Расц. = (0-657) · 0,85 = 0-55,8

§ Е2-1-28, п. 2в

Разравнивание грунта по откосу бульдозером ДЗ-53

Машинист

6 разр. - 1

100 м3

2,0

0,99 (0,99)

1-05

1,98 (1,98)

2-10

§ Е2-1-36, п. 2а

Планировка поверхности откоса бульдозером ДЗ-53 за 3 прохода

Машинист

6 разр. - 1

1000 м2

1,0

0,38 (0,38)

0-40,3

0,38 (0,38)

0-40

§ Е2-1-32, п. а

Уплотнение спланированного слоя прицепным виброкатком Д-480 на тракторе Т-74 за 3 прохода

Тракторист

5 разр. - 1

100 м3

3,0

0,48 (0,48)

0-43,8

1,44 (1,44)

1-31

Н. вр. = 0,16 · 3 = 0,48

Расц. = (0-14,6) · 3 = 0-43,8

§ Е17-20, п. 1а

Увлажнение грунта с помощью поливочно-моечной машины ПМ-130, расход воды 2 м3 на 100 м2

Машинист

4 разр. - 1

100 м2

10,0

0,16 (0,16)

0-12,6

1,60 (1,60)

1-26

Итого











5,93 (5,93)

5-63



2.9. Качество выполнения работ контролируют согласно табл. 2.

Таблица 2

Операция

Предмет контроля

Вид контроля

Разравнивание грунта и планировка поверхности устраиваемого слоя укрепления

Ровность поверхности, толщина слоя

Инструментальный

Уплотнение слоя из грунта

Схема укатки, степень уплотнения

Визуальный

Примечание. Контроль каждой операции осуществляется мастером в процессе производства работ.

3. Технико-экономические показатели

(на 1000 м2 укрепленного откоса)

Затраты труда........................................... 0,74 чел.-дня

Потребность в машинах.......................... 0,74 маш.-смены

Выработка на одного рабочего.............. 333 м2

Прямая заработная плата бригады......... 5 р. 63 к.

4. Материально-технические ресурсы

4.1. Потребность в основных материалах для укрепления 1000 м2 откоса приведена в табл. 3.

Таблица 3

Обоснование

Материал

Количество, м3

СНиП IV-2-82, Приложение, т. 4, табл. 27-7 п. 13

Грунты щебенистые, дресвяные, гравийно-галечные

122

По расчету

Грунты глинистые

135

4.2. Потребность комплексной механизированной бригады в машинах определена из расчета оптимальной их загрузки:

Бульдозер с гидравлическим управлением ДЗ-53 (Д-686)..... 1

Виброкаток прицепной Д-480 с тягой трактором Т-74.......... 1

Машина поливочно-моечная ПМ-130...................................... 1

5. Техника безопасности

5.1. При производстве работ по укреплению откосов насыпей и выемок щебенистыми, дресвяными, гравийно-галечными или глинистыми грунтами необходимо соблюдать требования по охране труда, приведенные в соответствующих разделах «Правил техники безопасности при строительстве, ремонте и содержании автомобильных дорог» и СНиП III-4-80 «Техника безопасности в строительстве».

5.2. Машинисты, рабочие и другие работники при выполнении дорожно-строительных работ должны быть обеспечены средствами защиты и специальной одеждой в соответствии с действующими правилами по охране труда и технике безопасности.

5.3. Разработка дополнительных мероприятий по обеспечению безопасности труда не требуется.
