МИНДОРСТРОЙ УССР

УКРЕПЛЕНИЕ ОТКОСОВ НАСЫПЕЙ
И ВЫЕМОК ПРИ СТРОИТЕЛЬСТВЕ
АВТОМОБИЛЬНЫХ ДОРОГ

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ

Разработаны трестом Оргдорстрой
Миндорстроя УССР
Рекомендованы Главным научно-техническим
управлением Миндорстроя УССР для внедрения
в дорожно-строительное производство

КИЕВ «БУДИВЭЛЬНЫК» 1990

Разработали: И.М. Кравченко, Е.Н. Суходуб

Редакция литературы по жилищно-коммунальному хозяйству

Зав. редакцией М.С. Литвин

Редактор Н.И. Курбанова

Приведены рациональные решения по организации и технологии производства работ, способствующие повышению производительности труда, улучшению качества и снижению стоимости строительства, реконструкции и капитального ремонта автомобильных дорог.

Для специалистов и рабочих дорожно-строительных организаций.

ОБЩАЯ ЧАСТЬ

Технологические карты на укрепление откосов земляного полотна разработаны в целях обеспечения дорожного строительства рациональными решениями по технологии и организации дорожно-строительного производства, способствующими повышению производительности труда, улучшению качества и снижению себестоимости строительно-монтажных работ.

В комплект включены технологические карты на укрепление откосов насыпей и выемок травами, дерном, синтетическими материалами, грунтами, обработанными вяжущими (ТК-08-01-89 ... ТК-08-07-89), а также на укрепление откосов каменными материалами и бетонными плитами (ТК-08-08-89 ... ТК-08-15-89).

При составлении технологических карт были использованы материалы республиканского патентного фонда УкрНИИНТИ, производственный опыт работы передовых дорожно-строительных организаций Миндорстроя УССР.

Технологические карты предназначены для практического применения при строительстве, реконструкции и капитальном ремонте автомобильных дорог, при разработке проектно-технологической документации, а также для обучения рабочих и инженерно-технических работников дорожно-строительных организаций передовой технологии и организации работ.

Организационно-технические и технологические решения, которые легли в основу при разработке карт, соответствуют требованиям действующих строительных норм и правил (СНиП), единых норм и расценок на строительные и монтажные работы (ЕНиР) и обеспечивают достижение высоких технико-экономических и качественных показателей.

Во всех случаях применения технологических карт необходима привязка их к местным условиям.



УКРЕПЛЕНИЕ ОТКОСОВ НАСЫПЕЙ И ВЫЕМОК ТРАВАМИ,
ДЕРНОМ, СИНТЕТИЧЕСКИМИ МАТЕРИАЛАМИ, ГРУНТАМИ, ОБРАБОТАННЫМИ ВЯЖУЩИМИ



ТК-08-04-89 УКРЕПЛЕНИЕ ОТКОСОВ ОДЕРНОВКОЙ «В КЛЕТКУ»



1. Область применения

1.1. Технологическая карта разработана на укрепление откосов насыпей (выемок) высотой до 4 м одерновкой «в клетку».

1.2. Назначение одерновки «в клетку» - предохранить неподтопляемые откосы земляного полотна от разрушающего действия дождевых и талых вод, ветра и температурных воздействий.

Применяется одерновка «в клетку» для укрепления откосов неподтопляемых насыпей и выемок крутизной не более 1 : 1,5 при незначительных площадях укрепления и наличии дерна в районе работ.

1.3. В состав работ входят:

нарезка полос дерна дернорезом-дерноукладчиком;

разрезка полос на отдельные карты и укладка их в транспортные средства дернорезом-дерноукладчиком;

укладка дерна на откос дернорезом-дерноукладчиком;

закрепление дерна, уложенного на поверхности откоса, вручную с помощью деревянных спиц;

заполнение ячеек между дерновыми лентами растительным грунтом с помощью автокрана и бадьи;

планировка растительного грунта вручную;

засев ячеек семенами многолетних трав, поливка уложенного дерна и засеянных травой ячеек водой с помощью поливочно-моечной машины.

2. Организация и технология производства работ

2.1. До начала работ по укреплению откосов необходимо:

проверить готовность земляного полотна и его соответствие требованиям СНиП 3.06.03-85 «Автомобильные дороги» и СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты»;

произвести планировку поверхности откосов земляного полотна;

выполнить разбивочные работы, обеспечивающие ровность укладки дерновых лент, в соответствии с проектом.

2.2. Для одерновки следует применять свеженарезанный луговой дерн, заготавливаемый в местах с грунтовыми условиями, аналогичными тем, в которых будет использоваться дерн. Перед нарезкой дерна трава должны быть скошена.

Применение болотного и поросшего мхом дерна для укрепления откосов насыпей и выемок не допускается.

2.3. Нарезанный дерн хранить более трех дней не рекомендуется. При необходимости хранения дерн следует складировать в штабеля травой к траве, корнями к корням. При жаркой сухой погоде дернины необходимо поливать.

2.4. Доставлять дерн на объект строительства можно на автомобилях-самосвалах, бортовых машинах, прицепах и специальных поддонах.

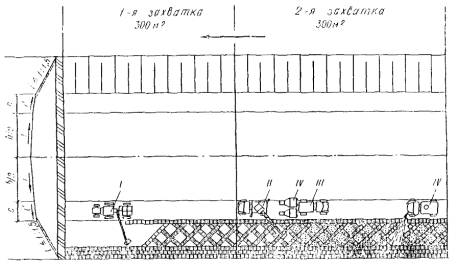

Схема организации и производства работ.

Операции, выполняемые на захватках:

1-я захватка - нарезка полос дерна дернорезом-дерноукладчиком; разрезка полос дерна на отдельные карты и укладка их в прицеп; укладка дерна на откос дерноукладчиком I; подкатка спланированной постели, разбивка мест укладки дерна, нарезка кромок дерна; укрепление уложенного дерна спицами;

2-я захватка - заполнение ячеек между дерновыми лентами растительным грунтом с помощью автокрана II и бадьи III; планировка растительного грунта; засев ячеек семенами многолетних трав; орошение водой из поливочно-моечной машины IV.

Стрелкой указано направление потока.

Для создания фронта работ дерн должен доставляться с заделом на одну-две сменные захватки.

2.5. Работы по укреплению откосов земляного полотна одерновкой «в клетку» ведет комплексная механизированная бригада поточным методом на двух захватках площадью 300 м² каждая (рисунок).

2.6. Численность комплексной механизированной бригады 7 чел.:

Машинист дернореза-дерноукладчика 4 разр................ 1

Крановщик 5 разр.............................................................. 1

Машинист поливочно-моечной машины 4 разр............. 1

Дорожный рабочий 3 разр................................................ 1

То же, 2 разр....................................................................... 3

2.7. На первой захватке выполняются следующие технологические операции:

нарезка полос дерна дернорезом-дерноукладчиком;

разрезка полос на отдельные карты и укладка их в транспортные средства дернорезом-дерноукладчиком;

укладка дерна на откосе дернорезом-дерноукладчиком;

закрепление уложенного дерна на поверхности откоса вручную с помощью деревянных спиц.

Нарезка дерна производится дернорезом-дерноукладчиком конструкции СоюздорНИИ (ПКБ), представляющим собой сменное оборудование к экскаватору ЭО-2621А, состоящее из двух частей, одна из которых предназначена для нарезки полос дерна, другая - для разрезки полос на отдельные карты и укладки их в транспортные средства или на откосы.

Производительность дернореза 3500 м²/ч при рабочей скорости 4,5 км/ч.

Ширина нарезаемой полосы дерна равна 0,25, длина 2 ... 3 м, а толщина срезаемого дернорезом слоя регулируется в зависимости от требуемой толщины дерна: от 0,06 до 0,1 м.

Полосы дерна нарезают на отдельные карты с помощью ножа, установленного на раме захвата, а подъем и укладка карт производятся с помощью шипов захвата, также находящихся на раме захвата.

Перед одерновкой должны быть выполнены следующие работы:

разбивка мест укладки с планировкой постели;

заготовка спиц;

увлажнение грунта в месте укладки дерна.

Укладку дерна начинают от подошвы откоса. По всей длине укрепляют три ряда лент дерна с перевязкой швов.

Ленты нижнего ряда должны врезаться в грунт основания на 10 см. Их заделывают местным грунтом заподлицо с поверхностью земли с тщательным трамбованием.

На откосах, сложенных из песчаных грунтов и жирных глин, под дернины следует укладывать растительную землю слоем не менее 0,1 м или хорошо разложившийся торф слоем 0,1 м (при наличии торфа в районе работ).

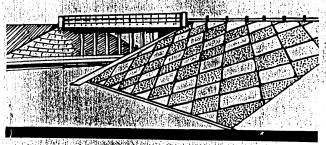

Далее дерновые ленты укладывают на откосе в двух взаимно перпендикулярных направлениях под углом 45° к горизонтали.

Вдоль бровки насыпи укладывают одну ленту дерна со срезкой заподлицо с поверхностью бровки.

Каждая уложенная на поверхности откоса дернина укрепляется четырьмя деревянными спицами длиной 25 ... 30, сечением 2´2 или 2,5´2,5 см. Размеры клеток обычно принимаются не более 1,5´1,5 м.

Таблица 1

2.8. На второй захватке выполняются следующие технологические операции:

заполнение ячеек между дерновыми лентами растительным грунтом с помощью автокрана и бадьи;

планировка растительного грунта вручную;

засев ячеек семенами многолетних трав;

поливка укрепленного откоса водой с помощью поливочно-моечной машины.

Растительный грунт доставляется автомобилями-самосвалами ЗИЛ-ММЗ-555 и разгружается (за два-три приема) в бадью, после чего автокраном КС-2561К подается на откос.

Необходимое количество растительного грунта для заполнения ячейки отсыпают из бадьи, открывая затвор вручную. Разравнивают и планируют грунт заподлицо с лентами дерна.

Для засева ячеек используют трехкомпонентные смеси трав следующего соотношения, %:

корневищные злаковые травы - 35 ... 55 (для легких почво-грунтов - 55, для тяжелых связных - 35);

рыхлокустовые злаковые травы - 30 ... 50 (для легких почво-грунтов - 30, для тяжелых связных - 50);

стержнекорневые бобовые травы - 5 ... 20 (для лессовой зоны - 5 ... 10, для степной - 15 ... 20).

Семена трав высевают вручную. Распределение их по поверхности почвы должно быть равномерным, для чего посев выполняют за два раза в двух направлениях - вдоль и поперек участка. Заделка семян производится граблями. Затем поверхность растительного слоя уплотняется вручную с помощью доски, насаженной на рукоятку.

По окончании посева семян откосы периодически поливают водой с помощью поливочно-моечной машины ПМ-130, движущейся по обочине. Розлив воды осуществляется через распылительные сопла, расход - 2 ... 4 м³ на 100 м² поверхности откоса, чтобы не было стока воды с поверхности.

Орошение водой производится до появления всходов и в дальнейшем - при заметном их подвядании.

Наиболее благоприятное время для производства работ по одерновке откосов - ранняя весна (после оттаивания почвенного слоя) и осень, а также дождливые периоды лета.

2.9. Калькуляция трудовых затрат на укрепление 1000 м² откосов одерновкой «в клетку» приведена в табл. 1.

2.10. При операционном контроле качества работ по одерновке откосов «в клетку» следует проверять:

толщину нарезаемого слоя дерна;

ровность укладки дерна;

закрепление дерна;

полноту заполнения ячеек растительным грунтом;

порядок засева трав;

норму расхода семян;

заделку семян в грунт.

2.11. Качество выполнения работ контролируют согласно табл. 2.

Таблица 2

Примечание. Контроль каждой операции осуществляется в процессе производства работ.

3. Технико-экономические показатели

(на 1000 м² укрепленного откоса)

Затраты труда....................................................... 17,7 чел.-дня

Потребность в машинах...................................... 4,1 маш.-смены

Выработка на одного рабочего.......................... 143 м²

Прямая заработная плата бригады.................... 99 р. 72 к.

4. Материально-технические ресурсы

4.1. Потребность в основных материалах определена согласно «Альбому конструкций крепления откосов земляного полотна железных и автомобильных дорог СССР» (Мосгипротранс, 1970, инв. № 750, лист 86) из расчета на 1000 м² укрепляемого откоса:

Дерн............................................. 400 м²

Древесные отходы...................... 3,6 м³

Растительный грунт................... 54 м³

Семена трав................................. 8 кг

4.2. Потребность комплексной механизированной бригады в машинах, оборудовании и приспособлениях определена из расчета оптимальной их загрузки:

Дернорез-дерноукладчик с одноосным прицепом

грузоподъемностью 2 т................................................................... 1

Кран автомобильный грузоподъемностью 6,3 т КС-256............. 1

Машина поливочно-моечная ПМ-130............................................ 1

Бадья с разгрузочным затвором...................................................... 3

5. Техника безопасности

5.1. При производстве работ по одерновке откосов «в клетку» необходимо соблюдать требования по охране труда, приведенные в соответствующих разделах «Правил техники безопасности при строительстве, ремонте и содержании автомобильных дорог» и СНиП III-4-80 «Техника безопасности в строительстве».

5.2. Машинисты, рабочие и другие работники при выполнении дорожно-строительных работ должны быть обеспечены средствами защиты и специальной одеждой в соответствии с действующими правилами по охране труда и технике безопасности.

5.3. Разработка дополнительных мероприятий по обеспечению безопасности труда не требуется.
