РЕКОМЕНДАЦИИ

ПЛОСКИЕ ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ ДЛЯ
ЭЛЕКТРОННЫХ МОДУЛЕЙ, РАЗРАБОТАННЫХ
НА БАЗОВЫХ НЕСУЩИХ КОНСТРУКЦИЯХ
РАДИОЭЛЕКТРОННЫХ СРЕДСТВ

ОГРАНИЧИТЕЛЬНЫЙ ПЕРЕЧЕНЬ



Р 50-118-90





ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва 1991



РЕКОМЕНДАЦИИ

Рекомендация

ПЛОСКИЕ ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ ДЛЯ
ЭЛЕКТРОННЫХ МОДУЛЕЙ, РАЗРАБОТАННЫХ
НА БАЗОВЫХ НЕСУЩИХ КОНСТРУКЦИЯХ
РАДИОЭЛЕКТРОННЫХ СРЕДСТВ

Ограничительный перечень
Р 50-118-90

1. Настоящий ограничительный перечень содержит номенклатуру плоских (ленточных) электрических кабелей, применяемую в электронных модулях, разработанных на базовых несущих конструкциях радиоэлектронных средств.

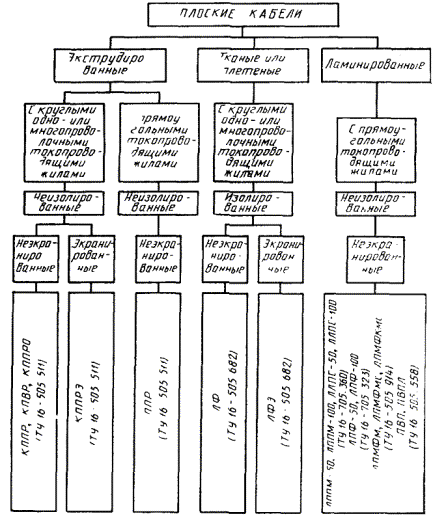

2. Структурная схема плоских электрических кабелей для применения приведена в приложении.

3. Номенклатура плоских электрических кабелей для применения приведена в табл. 1 - 7.

4. Для электронных модулей 1 и 2 уровней могут применяться плоские электрические кабели с максимальной рабочей температурой не ниже 85 °С.

Таблица 1

Провода с медными круглыми жилами

Марка провода

Количество токопроводящих жил

Номинальное сечение жил, мм2

Размеры провода, мм

Диапазон температур, °С

Код ОКП

Тип рекомендуемого соединителя

Завод-изготовитель

Толщина

Ширина

КППР

4

0,12

11,15

6,0

От минус 60 до плюс 70

35 8211 8701

СНП-34; ГРПМ-1; РП-15

Подольский кабельный завод г. Подольск Московской обл.; Завод «Уфим-кабель», г. Уфа

20

26,8

35 8211 8703

22

27,4

35 8211 8704

КППРО

4

6,0

От минус 60 до плюс 100

35 8211 9001

20

26,8

35 8211 9003

22

27,4

35 8211 9004

КППР

4

0,20

1,60

8,9

От минус 60 до плюс 70

35 8211 8705

12

25,7

35 8211 8707

15

26,4

35 8211 8708

20

42,5

35 8211 8711

КПВР

4

8,9

От минус 50 до плюс 70

35 8212 6605

12

25,7

35 8212 6607

20

42,5

35 8212 6611

КППР

4

0,35

1,78

9,6

От минус 60 до плюс 70

35 8211 8712

12

27,9

35 8211 8714

20

46,1

35 8212 6612

КПВР

4

0,35

1,78

9,6

От минус 50 до плюс 70

35 8212 6614

12

27,9

35 8211 8715

20

46,1

35 8212 6615

КППР

4

0,50

1,90

10,1

От минус 60 до плюс 70

35 8211 8716

12

29,3

35 8211 8717

20

48,5

35 8211 8718

КПВР

4

10,1

35 8212 6616

12

29,3

35 8212 6617

20

48,5

35 8212 6618

КППРЭ

4

0,20

3,10

14,2

От минус 60 до плюс 70

35 8211 8805

8

29,1

35 8211 8806

4

0,35

3,30

15,3

35 8211 8812

8

31,3

35 8211 8813

4

0,50

3,40

15,5

35 8211 8816

Примечание. Провода предназначены для фиксированного внутриприборного и подвижного межприборного монтажа электрических устройств, соединения элементов электронной аппаратуры и вычислительных машин.

Таблица 2

Провода с медными прямоугольными жилами

Марка провода

Количество жил и номинальное сечение, мм2

Номинальный размер жилы, мм2

Размеры провода, мм

Диапазон температур, °С

Код ОКП

Тип рекомендуемого соединителя

Завод-изготовитель

Толщина

Ширина

ППР

1´1,0

0,1´10

1,10

11,0

От минус 60 до плюс 70

35 8211 9219

РП-15

Завод НПО вниикп г. Мытищи Московской обл.

1´1,5

0,1´16

1,30

17,0

35 8211 9221

1´6,0

0,3´20

21,0

35 8211 9222

10´0,12

0,12´1,0

1,12

18,0

35 8211 9202

Примечание. Провода предназначены для фиксированного внутриприборного и подвижного межприборного монтажа электрических устройств, соединения элементов электронной аппаратуры и вычислительных машин.

Таблица 3

Провода монтажные

Марка провода

Количество токопроводящих жил

Номинальное сечение жил, мм2

Размеры провода, мм

Диапазон температур, °С

Код ОКП

Тип рекомендуемого соединителя

Завод-изготовитель

Толщина

Ширина

ЛППМ-50

5

0,02

0,12

9,4

От минус 60 до плюс 85

35 8218 7301

ОНП-ЖИ-8

Завод НПО ВНИИКП г. Мытищи Московской обл.

10

15,7

35 8218 7311

20

28,2

35 8218 7321

30

40,3

35 8218 7331

40

52,8

35 8218 7341

5

0,03

0,14

9,6

35 8218 7302

10

15,9

35 8218 7312

20

28,4

35 8218 7322

30

40,9

35 8218 7332

40

53,4

35 8218 7342

ЛЛПС-50

5

0,02

0,12

9,4

35 8238 7301

10

15,7

35 8238 7311

20

28,2

35 8238 7321

30

40,3

35 8238 7331

40

52,8

35 8238 7302

5

0,03

0,14

9,6

35 8238 7341

10

15,9

35 8238 7312

20

28,2

35 8238 7322

30

40,9

35 8238 7332

40

53,4

35 8238 7342

ЛППМ-100

5

0,02

0,22

9,4

35 8218 7401

10

15,7

35 8218 7411

20

28,2

35 8218 7421

30

40,3

35 8218 7431

40

52,8

35 8218 7441

5

0,03

0,22

9,6

35 8218 7402

10

15,9

35 8218 7412

20

28,4

35 8218 7422

30

40,9

35 8218 7432

40

53,4

35 8218 7442

5

0,05

0,30

9,5

35 8218 7403

10

15,8

35 8218 7413

20

28,3

35 8218 7423

30

40,8

35 8218 7433

40

53,3

35 8218 7443

5

0,08

0,26

15,0

35 8218 7404

10

27,0

35 8218 7414

20

52,5

35 8218 7424

5

0,12

0,32

15,0

35 8218 7405

10

27,5

35 8218 7415

20

52,5

35 8218 7425

ЛЛПС-100

5

0,02;

0,22

9,4

35 8238 7401

10

15,7

35 8238 7411

20

28,2

35 8238 7421

30

40,3

35 8238 7431

40

52,8

35 8238 7402

5

0,03

9,6

35 8238 7412

10

15,9

35 8238 7422

20

28,4

35 8238 7432

30

40,9

35 8238 7441

40

53,4

35 8238 7442

ЛЛПС-100

5

0,05

0,30

9,5

35 8238 7403

10

15,8

35 8238 7413

20

28,3

35 8238 7423

30

40,8

35 8238 7433

40

53,3

35 8238 7443

5

0,08

0,26

15,0

35 8238 7404

10

27,5

35 8238 7414

20

52,5

35 8238 7424

5

0,13

0,32

15,0

35 8238 7405

10

27,5

35 8238 7415

20

52,5

35 8238 7426

ЛППМ-100

1

1,00

0,33

15,1

35 8218 7406

1,50

20,5

35 8218 7407

2,00

25,1

35 8218 7408

Примечание. Провода предназначены для работы при номинальном переменном напряжении 50 и 100 В частотой до 20 кГц и постоянном напряжении соответственно 75 и 150 В.

Таблица 4

Провода плетеные

Марка провода

Количество токопроводящих жил

Номинальное сечение жил, мм2

Размеры провода, мм

Диапазон температур, СС

Код ОКП

Тип рекомендуемого соединителя

Завод-изготовитель

Толщина

Ширина

ЛФ

4

0,03

0,70

3,5

От минус 60 до плюс 200

35 8339 0801

РПС-2

Завод НПО вниикп г. Мытищи Московской обл.

0,05

0,76

3,7

35 8339 0802

0,08

0,86

4,3

35 8339 0803

0,12

0,95

4,7

35 8339 0804

0,20

1,28

6,0

35 8339 0805

0,35

1,46

6,7

35 8339 0806

7

0,03

0,70

5,1

35 8339 0807

0,05

0,76

5,6

35 8339 0808

0,08

0,86

6,4

35 8339 0809

0,12

0,95

7,0

35 8339 0811

0,20

1,28

9,3

35 8339 0812

0,35

1,46

10,5

35 8339 0813

10

0,03

0,70

7,1

35 8339 0814

0,05

0,76

7,7

35 8339 0815

0,08

0,86

8,8

35 8339 0816

0,12

0,95

9,6

35 8339 0817

0,20

1,28

12,9

35 8339 0818

0,35

1,46

14,7

35 8339 0819

14

0,03

0,70

10,1

35 8339 0821

0,05

0,76

10,9

35 8339 0822

0,08

0,86

12,5

35 8339 0823

0,12

0,95

13,8

35 8339 0824

0,20

1,28

18,4

35 8339 0825

0,35

1,46

20,9

35 8339 0826

19

0,03

0,70

14,2

35 8339 0827

0,05

0,76

15,4

35 8339 0828

0,08

0,86

17,7

35 8339 0829

0,12

0,95

19,4

35 8339 0831

0,20

1,28

25,7

35 8339 0832

0,35

1,46

29,1

35 8339 0833

20

0,05

0,76

16,0

-

0,08

0,86

17,2

-

0,12

0,95

19,0

-

24

0,03

0,70

17,0

35 8339 0834

0,05

0,78

18,5

35 8339 0835

0,08

0,86

21,2

35 8339 0836

0,12

0,95

23,3

35 8339 0837

0,20

1,28

31,2

35 8339 0838

0,35

1,46

35,5

35 8339 0839

32

0,03

0,70

22,3

35 8339 0841

0,05

0,76

24,2

35 8339 0842

0,08

0,86

27,6

35 8339 0843

0,12

0,95

30,4

35 8339 0844

0,20

1,28

41,0

35 8339 0845

0,35

1,46

46,8

35 8339 0846

ЛФЭ

4

0,08

5,9

1,26

35 8339 0901

0,12

6,3

1,35

35 8339 0902

0,20

7,9

1,76

35 8339 0903

7

0,08

9,2

1,26

35 8339 0904

0,12

9,8

1,35

35 8339 0905

0,20

12,6

1,76

35 8339 0906

10

0,08

12,7

1,26

35 8339 0907

0,12

13,6

1,35

35 8339 0908

0,20

17,7

1,76

35 8339 0909

14

0,08

18,1

1,26

35 8339 0911

0,12

19,4

1,35

35 8339 0912

0,20

25,1

1,76

35 8339 0913

19

0,08

25,3

1,26

35 8339 0914

0 12

27,0

1 35

35 8339 0915

0,20

34,8

1,76

35 8339 0916

20

0,08

25,2

1,26

-

0,12

27,0

1,35

-

32

0,12

43,2

1,35

35 8339 0917

Примечание. Провода предназначены для работы при напряжении до 100 В переменного тока частотой до 5000 Гц или до 150 В постоянного тока.

Таблица 5

Провода монтажные

Марка провода

Количество токопроводящих жил

Номинальное сечение жил, мм2

Размеры провода, мм

Шаг укладки жил, мм

Код ОКП

Тип рекомендуемого соединителя

Завод-изготовитель

Толщина

Ширина

ЛПФ-50

5

0,02

0,30

11,0

1,25

35 8338 6701

ОНП-ЖИ-8

Завод НПО вниикп г. Мытищи, Московской обл.

10

17,3

35 8338 6704

20

29,8

35 8338 6707

40

54,8

35 8338 6711

5

0,03

11,2

35 8338 6702

10

17,5

35 8338 6705

20

30,0

35 8338 6708

40

54,9

35 8338 6712

5

16,3

2,50

35 8338 6722

10

28,7

35 8338 6725

20

53,7

35 8338 6728

40

103,7

35 8338 6732

5

0,35

11,1

1,25

35 8338 6703

10

17,4

35 8338 6706

20

29,9

35 8338 6709

40

54,9

35 8338 6713

ЛПФ-100

5

0,02

0,30

11,0

35 8338 6801

10

17,3

35 8338 6804

20

29,8

35 8338 6807

40

54,8

35 8338 6811

5

0,03

11,2

35 8338 6802

10

17,5

35 8338 6805

20

30,0

35 8338 6808

40

54,9

35 8338 6812

5

0,03

0,30

16,2

2,50

35 8338 6822

10

28,7

35 8338 6825

20

53,7

35 8338 6828

40

103,7

35 8338 6832

5

0,35

11,1

1,25

35 8338 6803

10

17,4

35 8338 6806

20

29,9

35 8338 6809

40

54,9

35 8338 6813

Примечание. Провода предназначены для работы при номинальном переменном напряжении 50 и 150 В частотой до 20 кГц и постоянном напряжении соответственно 75 и 150 В при температуре от минус 60 до плюс 155 °С.

Таблица 6

Провода с пленочной изоляцией нагревостойкие

Марка провода

Количество токопроводящих жил

Номинальное сечение жил, мм2

Размеры провода, мм

Расстояние между центрами жил, мм

Код ОКП

Тип рекомендуемого соединителя

Завод-изготовитель

Толщина

Ширина

ЛПМФм

10

0,03

0,22

15,0

1,25

35 8218 6101

РП-15, РЛМИ-2, ОНП-ЖИ-8

Подольский кабельный завод г. Подольск Московской обл.

20

27,5

35 8218 6102

2

0,05

5,0

35 8218 6103

4

7,5

35 8218 6104

8

0,19

11,5

35 8218 6105

10

0,22

15,0

35 8218 6106

20

27,5

35 8218 6107

30

40,0

35 8218 6108

35

47,0

35 8218 6109

2

0,08

5,0

35 8218 6111

4

7,5

35 8218 6112

10

15,0

35 8218 6113

20

27,5

35 8218 6114

30

40,0

35 8218 6115

ЛПМФмс

10

0,03

15,0

35 8238 6201

20

27,5

35 8238 6202

2

0,05

5,0

35 8238 6203

4

7,5

35 8238 6204

8

0,19

11,5

35 8238 6205

10

0,22

15,5

35 8238 6206

20

27,5

35 8238 6207

30

40,0

35 8238 6208

35

47,0

35 8238 6209

2

0,08

0,22

5,0

1,25

35 8238 6211

4

7,5

35 8238 6212

10

15,0

35 8238 6213

20

27,5

35 8238 6214

30

40,0

35 8238 6215

ЛПМФКмс

2

7,5

2,50

35 8238 6311

4

11,5

35 8238 6312

10

27,5

35 8238 6313

20

52,5

35 8238 6314

30

77,5

35 8238 6315

2

0,12

0,27

7,5

35 8238 6316

4

12,5

35 8238 6317

10

27,5

35 8238 6318

20

50,5

35 8238 6319

30

77,5

35 8238 6321

2

0,20

0,37

7,5

35 8238 6322

4

12,5

35 8238 6323

10

27,5

35 8238 6324

20

52,5

35 8238 6325

30

77,5

35 8238 6326

Примечание. Провода предназначены для фиксированного монтажа в электрических цепях при напряжении до 100 В переменного тока частотой до 3000 Гц, до 10 В переменного тока частотой до 8000 Гц и при напряжении 150 В постоянного тока (с медными токопроводящими жилами при температуре до 125 °С).

Таблица 7

Провода малогабаритные высококачественные

Марка провода

Количество токопроводящих жил

Номинальный диаметр жил, мм2

Размеры провода, мм

Диапазон температур, °С

Код ОКР

Тип рекомендуемого соединителя

Завод-изготовитель

Толщина

Ширина

пвп

24

0,20

0,75

10,5

От минус 60 до плюс 70

35 8211 8607

ГРПМ-1

Завод «Мозырь-кабель» г. Мозырь Гомельской обл.

48

19,0

35 8211 8608

60

23,2

35 8211 8609

24

12,7

35 8211 8607

48

23,4

35 8211 8608

60

28,8

35 8211 8609

48

0,18

28,5

35 8211 8602

60

35,1

35 8211 8604

пвпл

3

0,20

1,6

35 8211 9706

60

28,5

35 8211 9709

3

1,9

35 8211 9706

60

28,9

35 8211 9709

Примечание. Провода марки ПВП предназначены для работы при напряжении до 160 В постоянного тока и при напряжении до 100 В переменного тока частотой до 1000 Гц и при напряжении до 10 В частотой до 50 МГц. Провода марки ПВПЛ предназначены для работы при напряжении до 100 В переменного тока частотой до 1000 Гц, при напряжении до 10 В частотой до 10 МГц, при напряжении до 2 В частотой до 30 МГц и при напряжении до 150 В постоянного тока.

ПРИЛОЖЕНИЕ

Справочное

СТРУКТУРНАЯ СХЕМА ПЛОСКИХ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ



ИНФОРМАЦИОННЫЕ ДАННЫЕ



1. РАЗРАБОТАН НПО «Спектр»

РАЗРАБОТЧИКИ

В.А. Мелюшина, В.П. Миронов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.10.90 № 2720

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер таблицы

ТУ 16-505.511-79

Табл. 1, 2

ТУ 16-505.558-79

Табл. 7

ТУ 16-505.682-74

Табл. 4

ТУ 16-505.914-76

Табл. 6

ТУ 16-705.323-84

Табл. 5

ТУ 16-705.360-84

Табл. 3







© 2013 Ёшкин Кот :-)
