НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСТ Р ИСО 6765 - 2005



Судостроение

БАРЖИ СУДОВЫЕ СЕРИИ 3

Основные размеры

ISO 6765:1985

Shipbuilding - Shipborne barges, series 3 - Main dimensions
(IDT)





Москва
Стандартинформ
2006



Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Научно-исследовательским институтом по стандартизации и сертификации «Лот» ФГУП «ЦНИИ им. акад. А.Н. Крылова» на основе аутентичного перевода международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 005 «Судостроение»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. № 389-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 6765:1985 «Судостроение. Судовые баржи, серия 3. Основные размеры» (ISO 6765:1985 «Shipbuilding - Shipborne barges, series 3 - Main dimensions»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВВЕДЕН ВПЕРВЫЕ



НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Судостроение БАРЖИ СУДОВЫЕ СЕРИИ 3 Основные размеры Shipbuilding. Shipborne barges, series 3. Main dimensions

Дата введения - 2007-01-01

1 Область применения

Настоящий стандарт устанавливает главные размерения и размеры основных конструктивных элементов судовых барж серии 3.

2 Термины и определения

В настоящем стандарте применен следующий термин с соответствующим определением: судовые баржи серии 3 (shipborne barge, series 3): Баржи, грузовые операции с которыми на бар-жевозе осуществляют с помощью подъемника или системы докования.

3 Размеры барж

3.1 Основные размеры барж серии 3 должны соответствовать указанным в таблице 1.

Таблица 1

Размеры в миллиметрах

Длина L	Ширина В	Высота		Расстояние между наружной кромкой направляющего угольника и диаметральной плоскостью N	Габаритная осадка в пресной воде Тmax	Максимальное водоизмещение D, т
		борта в оконечностях Н	габаритная на миделе (без учета направляющих угольников) H1
38250	11000	3900	0340	3407	3460	38250

3.2 Стационарное оборудование, устанавливаемое на палубе в оконечностях во всех местах, не должно выступать за габаритную высоту.

4 Установочные и крепежные элементы

4.1 К установочным и крепежным элементам относят:

- днищевые направляющие угольники;

- бортовые гнезда для крепления барж на верхней палубе баржевоза;

- точки контактов прижимных домкратов на промежуточной палубе судна-носителя.

4.2 Расположение установочных и крепежных элементов приведено на рисунках 1-3.

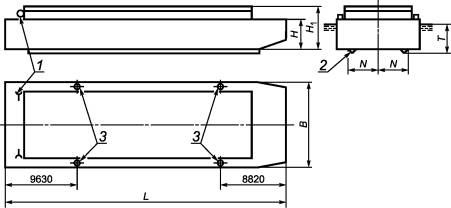

1 - присоединение шлангов подачи СО₂; 2 - направляющий угольник размерами 200 х 200 х 12 мм; 3 - установочная тумба

Рисунок 1 - Основные размеры судовой баржи серии 3 и расположение днищевых направляющих угольников

Примечания

1 Форма обводов корпуса показана схематично и стандартом не устанавливается.

2 Длина направляющего угольника должна составлять не менее 80 % длины днища баржи.

3 Диаметр установочной тумбы равен 150 мм.

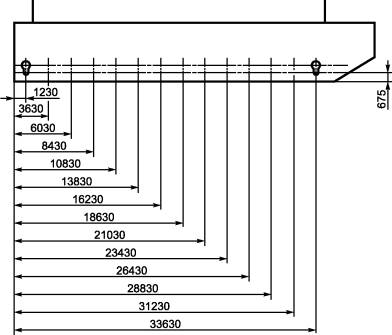

Рисунок 2 - Расположение бортовых гнезд

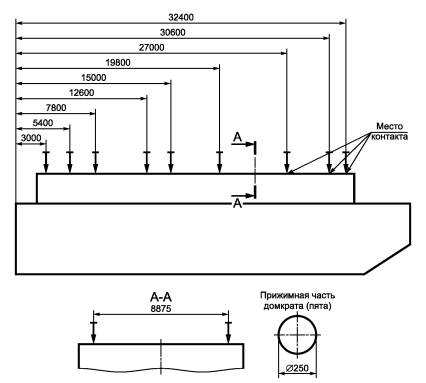

Рисунок 3 - Расположение мест контактов на барже и прижимных устройств на судне-носителе

5 Допуски

Допуски на размеры, которые определяют взаимозаменяемость барж при их погрузке на баржевоз приведены в таблице 2.

Таблица 2

В миллиметрах

Допуски на:
L	В	Н	N
+ 38	+ 22	+15	+ 0 - 5
Примечание - Размеры, указанные в настоящем стандарте без допусков, допускается использовать с допусками, которые определяют по стандартам, применяемым в национальном судостроении.
