ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р исо
4127-1-2005

Судостроение
Суда внутреннего плавания

КИПОВЫЕ ПЛАНКИ

Часть 1

Киповые планки двухгубные

ISO 4127-1:1979
Shipbuilding - Inland vessels - Fairleads -
Part 1: Two-lip fairleads
(IDT)

Москва

Стандартинформ

2006

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Научно-исследовательским институтом по стандартизации и сертификации «Лот» ФГУП «ЦНИИ им. акад. А.Н. Крылова» на основе аутентичного перевода международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 005 «Судостроение»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. № 404-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 4127-1:1979 «Судостроение. Суда внутреннего плавания. Киповые планки. Часть 1. Киповые планки двухгубные» (ISO 4127-1:1979 «Shipbuilding - Inland vessels - Fairleads - Part 1: Two-lipfairleads»)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

ГОСТ РИСО 4127-1-2005

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Судостроение
Суда внутреннего плавания

КИПОВЫЕ ПЛАНКИ

Часть 1

Киповые планки двухгубные

Shipbuilding. Inland vessels. Fairleads. Part 1. Two-lip fairleads

Дата введения - 2007-01-01

1 Область применения

Настоящий стандарт распространяется на литые киповые планки для судов внутреннего плавания и устанавливает их конструкцию, типоразмеры, основные параметры и технические требования.

2 Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт: ГОСТ 3083-80 Канат двойной свивки типа ТК конструкции 6 ´ 30(0 + 15+ 15) + 7 о. с. Сортамент (ИСО 2408:1985 «Стальные канаты общего назначения. Характеристики», NEQ)

3 Конструкция

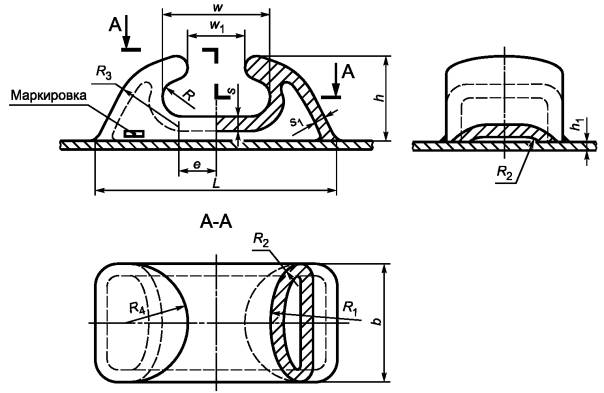

3.1 Конструкция киповых планок показана на рисунке 1.

Рисунок 1

3.2 Основные параметры планок приведены для нагрузок 25, 40, 63, 100, 160, 250, 400 кН.

4 Технические требования

4.1 Киповые планки должны выдерживать без повреждений и пластических деформаций разрывное усилие стального каната, указанное в таблице 1.

Таблица 1

Размеры в миллиметрах

Типоразмер

b

е

h

h1

L

R

R1

R2

R3

R4

s

S1

w

W1

Разрывное усилие каната, кН

Диаметр каната

1

75

25

54

16

150

12

75

15

40

40

10

10

74

35

25

7

2

90

30

66

18

190

16

90

20

55

47

10

10

92

45

40

9

3

105

35

72

20

230

23

105

25

80

54

12

10

100

55

63

11

4

120

40

96

21

280

29

125

30

95

62

14

10

125

70

100

14

5

140

50

128

25

350

40

160

40

115

75

16

12

160

90

160

18

6

160

63

154

25

430

50

180

55

145

90

18

12

200

110

250

22

7

220

100

244

40

680

80

250

70

230

125

22

16

320

180

400

28

4.2 Для изготовления киповых планок данного типа должны применяться стальные отливки, обладающие свариваемостью, с пределом текучести не менее 216 МПа.

4.3 Киповые планки изготовляют литьем с отжигом и зачисткой (пескоструйная обработка).

Приложение А*

(справочное)

Оригинальный текст раздела 2 аутентичного перевода международного стандарта ИСО 4127-1

2 Ссылка

Международный стандарт ИСО 2408. Стальные канаты общего назначения. Характеристики.

___________

* В настоящем стандарте вместо ссылки на международный стандарт ИСО 2408, который в настоящее время не принят в Российской Федерации, приведена ссылка на межгосударственный стандарт ГОСТ 3083, распространяющийся на тот же объект стандартизации и удовлетворяющий конкретным потребностям судостроения Российской Федерации.



Ключевые слова: судостроение, суда внутреннего плавания, киповые планки двухгубные
