ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р ИСО
3926-2005



Судостроение
Внутреннее судоходство

УСТРОЙСТВА ДЛЯ ПРИЕМА ТОПЛИВА И МАСЛА

Присоединительные размеры

ISO 3926:1980

Shipbuilding - Inland navigation - Couplings for oil and fuel reception - Mating dimensions
(IDT)





Москва

Стандартинформ

2006





Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Научно-исследовательским институтом по стандартизации и сертификации «Лот» ФГУП «ЦНИИ им. акад. А.Н. Крылова» на основе аутентичного перевода международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 005 «Судостроение»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. № 397-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 3926:1980 «Судостроение. Внутреннее судоходство. Устройства для приема топлива и масла. Присоединительные размеры» (ISO 3926:1980 «Shipbuilding - Inland navigation - Couplings for oil and fuel reception - Mating dimensions»)

5 ВВЕДЕН ВПЕРВЫЕ



НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Судостроение
Внутреннее судоходство

УСТРОЙСТВА ДЛЯ ПРИЕМА ТОПЛИВА И МАСЛА

Присоединительные размеры

Shipbuilding. Inland navigation. Couplings for oil and fuel reception. Mating dimensions

Дата введения - 2007-01-01

1 Область применения

Настоящий стандарт устанавливает присоединительные размеры устройств для приема топлива и масла при номинальном давлении PN 2,5 на судах внутреннего плавания и в портовых установках, используемых этими судами.

Настоящий стандарт не распространяется на соответствующие устройства грузовых систем судов, предназначенных для перевозки нефтепродуктов.

2 Классификация

Настоящий стандарт устанавливает три варианта устройств номинальным диаметром:

DN50;

DN80;

DN150 (только для топлива).

3 Присоединительные размеры

Основные присоединительные размеры устройств приведены на рисунках 1, 2 и в таблице 1.

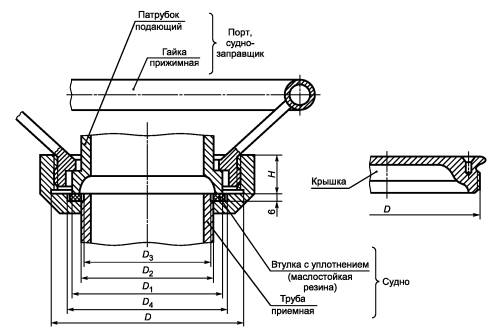

Рисунок 1 - Устройство для приема топлива и масла для номинальных диаметров 50 и 80 мм

Таблица 1

В миллиметрах

Номинальный диаметр DN

Резьба трапецеидальная D

Диаметры

Высота Н

D1

D2

D3

D4

50

85×4

67

59

54

69

25

80

120×6

100

90

85

102

30

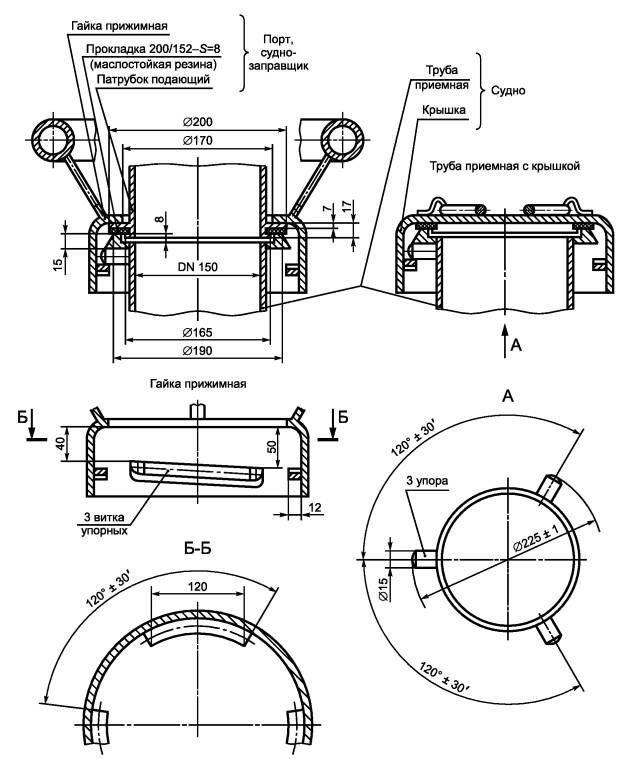

Рисунок 2 - Устройство для приема топлива номинальным диаметром 150 мм

Примечание - Элементы без размеров приведены условно и не определяют конструкцию.

Ключевые слова: судостроение, внутреннее судоходство, устройства для приема топлива и масла, классификация, присоединительные размеры
