1

Пункты государственной геодезической сети (в числителе дроби - отметка центра, в знаменателе - отметка земли; слева от знака - название пункта)^* [21 - 24]

2

Пункты государственной геодезической сети [21, 24, 25]

1) на курганах (цифры снизу - высоты курганов в м)

1)

1)

2) на естественных буграх

2)

2)

3) на скалах-останцах (цифры слева - высоты останцов в м)

4) на зданиях (цифры и буквы - характеристики зданий)

3

Пункты геодезических сетей сгущения и их номера [21, 26 - 28]

4

Пункты геодезических сетей сгущения [21, 26 - 30]:

1) на курганах (цифры снизу - высоты курганов в м)

1)

1)

2) на естественных буграх

2)

2)

3) на скалах-останцах (варианты надписей: у левого знака в числителе дроби - номер пункта, в знаменателе - отметка центра; у правого знака в числителе отметка центра, в знаменателе отметка земли, внизу - высоты останца в м, слева - номер пункта)

3)

3)

*

4) в стенах зданий

4)

4)

5

Точки плановых съемочных сетей [21, 31 - 33]:

1) долговременного закрепления на местности

1)

1)

*

2) временного закрепления на местности

2)

2)

*

3) в стенах зданий

3)

3)

*

4) на углах капитальных зданий («координированные углы»)

4)

4)

6

Пункты астрономические [34]

7

Пункты ориентирные [35]

8

Знаки межевые - граничные столбы [36]

9

*

Столбы закрепления проекта планировки и их номера [37]

10

*

Пункты закрепления разбивочной сетки для строительства поперечников и осей зданий и сооружений [38]

11

Знаки нивелирные [39 - 43]

1) реперы фундаментальные (в числителе дроби - отметка головки, в знаменателе - отметка земли слева - номер знака)

1)

1)

2) реперы грунтовые

2)

2)

3) реперы грунтовые координированные

3)

3)

*

4) реперы грунтовые строительные долговременного закрепления

4)

4)

5) реперы и марки скальные (в числителе дроби - номер знака, в знаменателе - отметка головки репера или центра марки)

5)

5)

*

6) реперы и марки стенные

6)

6)

*

7) реперы временные

7)

7)

12

Пересечения координатных линий [44]

13

Строения жилые огнестойкие (кирпичные каменные бетонные, шлакоблочные и др.) [45 - 48, 50 - 54, 57]

1) одноэтажные

2) выше одного этажа (цифры и буквы - характеристики этажности, материала постройки и назначения строений)

14

Строения нежилые огнестойкие [45 - 49, 50 - 54, 57]

1) одноэтажные

2) выше одного этажа

15

Строения жилые неогнестойкие (деревянные, саманные, глинобитные) [45, 46, 48, 50 - 53, 57]

1) одноэтажные

2) выше одного этажа

16

Строения нежилые неогнестойкие [45, 46, 48, 49, 50 - 53, 57]

1) одноэтажные

2) выше одного этажа

17

Строения жилые смешанные (нижний этаж - огнестойкий, верхний - неогнестойкий, деревянные строения с тонкой облицовкой кирпичом и др.) [45, 46, 48, 50 - 53, 55 - 57]

1) одноэтажные

2) выше одного этажа

18

Строения нежилые смешанные [45, 46, 48, 50 - 52, 55, 57]

1) одноэтажные

2) выше одного этажа

19

*

Строения смыкающиеся вплотную [54, 57, 58]:

1) жилые

2) нежилые

20

Строения с разноэтажными частями [58, 57]

21

Здания с колоннами вместо части или всего первого этажа [59]

22

Здания строящиеся [61]

23

Здания разрушенные и полуразрушенные [62]

24

*

Отмостки зданий (буква на её обозначении - материал покрытия) и номера домов [63, 64]

25

*

Отметки высот: пола первого этажа (внутри контура строения); отмостки земли или тротуара на углу дома [65]

26

Сооружения башенного типа капитальные (водонапорные и силосные башни, градирни башенные, пожарные каланчи и т.п.) [66 - 68]

27

Вышки легкого типа (наблюдательные, прожекторные, спортивные и т.п.) [69]

28

Церкви, костелы, кирхи [71, 72]:

1) каменные с одним или разновысотными куполами

2) деревянные с одним или разновысотными куполами

3) с двумя куполами одинаковой высоты

29

Мечети [71, 73]:

1) каменные

2) деревянные

30

Пагоды и храмы буддийские [71, 74]:

1) каменные

2) деревянные

31

Часовни [71, 75]

1) каменные

2) деревянные

32

Брандмауеры [76]

33

Въезды под арки [77]

34

Въезды на второй этаж (отметки высот внизу и вверху) [78]

35

Крыльца каменные закрытые [79, 80]

36

Крыльца деревянные закрытые [79, 80]

37

Крыльца открытые, ступени вверх [79, 81]

38

1) Крыльца открытые, ступени вниз [79, 81]

2) Входы открытые в подземные части зданий [79, 81]

39

Входы закрытые в подземные части зданий [79, 80]

40

Входы в метро [82]

41

Вентиляторы метро [83]:

1) наземные

2) подземные (решетки вентиляционных шахт)

42

Части подземных зданий (наземные) [84]

43

Части зданий нависающие, не имеющие опор (витрины, выступы и др.) [85]

44

Переходы и галереи для транспортеров надземные («воздушные») между зданиями [86]

45

*

Ниши и лоджии [87]

46

*

Балконы на столбах [88]

47

Террасы [89]

48

Навесы и перекрытия между зданиями [90]

49

1) Навесы на столбах [90, 91]

2) Навесы на подкосах и навесы-козырьки [90, 91]

50

Навесы для автомобильных весов [90, 92]

51

Вентиляторы вне зданий и запасные выходы из подвалов [93]

52

*

Люки подвальные [94]

53

*

Иллюминаторы [94, 95]

54

*

Приямки (приямники) [94]

55

Колоннады [96]

56

Трубы дымоходные котельных [97]

57

Лестницы пожарные опирающиеся на землю [98]

58

*

Павильоны, беседки [99]

59

1) Посты регулировщиков движения

2) Будки регулировщиков движения [100]

60

1) Доски почета и мемориальные, стенды показателей и наглядной агитации [101]

2) Тумбы афишные постоянные [101]

61

Гаражи индивидуальные, туалеты и другие малые строения [102 - 104]

62

Стоянки юрт, чумов, яранг постоянные [105]

63

Погреба [106]

64

1) Овощехранилища, оранжереи и теплицы [107]

2) Парники [108]

65

*

Ямы выгребные [109]

66

Скульптуры, туры и каменные столбы высотой 1 м и более [110]

67

1) Памятники, монументы [111]

2) Памятники «Вечный огонь» [111]

68

Могилы братские [112]

69

1) Могилы отдельные [113]

2) Знаки с религиозными изображениями, имеющие значение ориентиров [113]

70

Мазары, субурганы, обо и т.п. [114]

71

*

Кладбища и дорожки на них [115, 116, 118, 119]

72

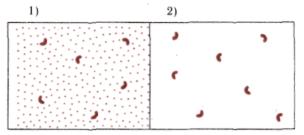

Кладбища [117 - 119]:

1) с густой древесной растительностью

2) с редколесьем

3) с отдельными деревьями

73

Скотомогильники [118, 119]

1:5000

1:2000

1:5000

1:2000

1:1000

74

*

Здания производственного назначения (заводов, фабрик, электростанций, мельниц, мастерских и т.п.) с трубами: цифры - высоты труб в м [120, 121]

75

Здания производственного назначения без труб [120, 121]

76

*

Устья основных шахтных стволов [122 - 126]:

1) прямоугольного сечения

2) круглого сечения

Специализация шахт, материал копров и их высоты в м

77

Устья вспомогательных шахтных стволов и эксплуатационных шурфов [122, 124 - 126]:

1) прямоугольного сечения

2) круглого сечения

78

Устья недействующих шахтных стволов и эксплуатационных шурфов [122, 124]:

1) прямоугольного сечения

2) круглого сечения

79

Устья действующих штолен [122, 124]

80

Устья недействующих штолен [122, 124]

81

Устья шахтных стволов, шурфов, штолен обрушившиеся

(цифры - глубины воронок в м) [127]

82

*

Устья разведочных геологических шурфов (в числителе дроби - номер шурфа, в знаменателе - отметка земли у шурфа) [128]

83

*

Линейные объекты геологоразведочного назначения [129, 130]:

1) линии разведочных геологических шурфов

2) линии разведочных геологических скважин

3) канавы геологические

4) валики вдоль геологических канав

84

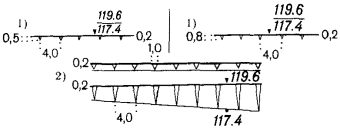

Откосы неукрепленные (цифры - высоты в м) [131 - 133]

85

*

Откосы укрепленные (надписи - способы укрепления, цифры - высоты в м) [131 - 133]

86

Отвалы породы - терриконы и др. (цифры - отметки и относительные высоты в м) [134, 135]

87

Разработки твердых полезных ископаемых открытые (карьеры и др.), материал добычи (цифры - глубины в м) [136, 137]

88

Торфоразработки и способ добычи [140]

89

*

Скважины буровые эксплуатационные (нефтяные, газовые и другие), их назначение и номера - в числителе дроби, отметки высот - в знаменателе [142]:

1) скважины глубокого бурения

2) скважины глубиной менее 500 м

3) скважины заглушённые

90

Скважины, расположенные кустом [143]

91

1) Вышки нефтяные и газовые, их назначение и номера [144]

2) Факелы газовые [145]

92

Колодцы нефтяные [146]:

1) действующие

2) недействующие

93

Выходы нефти [147]

94

Бассейны и ямы нефтяные [148]

95

Баки и цистерны для горючего, газгольдеры (цифры - высоты опор в м) [149, 150]

96

Бензоколонки, колонки дизельного топлива [151]

97

*

Баки и цистерны для кислот, химических удобрений и др. [152]

98

Бункеры саморазгружающиеся (на промышленных предприятиях) [153]

99

Эстакады для ремонта автомашин [154, 155]

100

*

Эстакады технологические и погрузочные [154, 156, 157]

101

*

Эстакады морские (цифры: в разрыве знака - ширина эстакады не выражающейся в масштабе, в скобках - высота над водой в м проезжей части и низа пролетного строения) [154, 158]

102

Основания и промплощадки морских нефтепромыслов, номера оснований (цифра в скобках - высота над водой в м) [159]

103

Эстакады морские строящиеся, основания и промплощадки морских нефтепромыслов строящиеся [154, 160]

104

Сооружения морских нефтепромыслов разрушенные и полуразрушенные [161]

105

Краны подъемные [162, 163]:

1) настенно-консольные поворотные

2) кран-балки

3) башенные и портальные стационарные

4) башенные и портальные на рельсах

5) козловые на рельсах

6) мостовые на эстакадах

106

Опоры деревянные [164 - 167]:

1) столбы и фермы деревянные

2) столбы деревянные с подкосами или оттяжками

107

Опоры металлические [164 - 167]:

1) столбы и фермы металлические

*

2) столбы фермовые

108

Опоры (столбы и фермы) железобетонные [164 - 167]

109

*

Молниеотводы (громоотводы) на столбах [168]

110

1) Фонари электрические на столбах [169]

2) Часы электрические на столбах [169]

111

*

1) Прожекторы на столбах [170]

2) Прожекторы карликовые постоянные [170]

112

*

1) Будки трансформаторные, их номера [171]

2) Подстанции электрические, их номера [172]

113

Трансформаторы на столбах и на постаментах [173]

114

*

Линии электропередачи (ЛЭП) на незастроенной территории [174 - 182]:

1) ЛЭП высокого напряжения на металлических фермах (цифры - высоты ферм в м, напряжение ЛЭП в кВ и число проводов)

2) ЛЭП высокого напряжения на железобетонных фермах (цифры - высоты ферм в м, напряжение ЛЭП в кВ и число проводов)

3) кабельная воздушная ЛЭП высокого напряжения на железобетонных и деревянных столбах (цифры - напряжение ЛЭП в кВ и число кабелей)

*

4) ЛЭП низкого напряжения на деревянных и металлических столбах (цифры - напряжение ЛЭП в вольтах, число проводов и провис их в м)

115

Линии электропередачи (ЛЭП) на застроенной территории [174 - 182]:

1) ЛЭП высокого напряжения на металлических фермах (цифры - высоты ферм в м)

1)

1)

2) ЛЭП высокого напряжения на деревянных фермах (цифры - высоты ферм в м)

2)

2)

3) ЛЭП высокого напряжения на столбах

3)

3)

4) кабельная воздушная ЛЭП высокого напряжения на столбах

4)

4)

5) ЛЭП низкого напряжения на столбах

5)

5)

116

Переход от воздушных ЛЭП к кабельным подземным ЛЭП [183]

117

Колодцы смотровые (люки) подземных коммуникаций [184 - 186]:

1) без разделения по назначению

1)

1)

*

2) с разделением по назначению на водопроводах

²⁾

2)

на канализационных сетях (бытовых, производственных, производственно-ливневых, условно чистых вод, химически загрязненных стоков и др.)

на канализационных сетях ливневых

на дренажных трубопроводах

на газопроводах

на нефтепроводах

на теплосетях

на электрокабелях

на кабелях связи и технических средств управления

на воздухопроводах

на мазутопроводах

на бензопроводах

на золопроводах

118

*

Колодцы смотровые (люки) подземных коммуникаций [187]:

1) разрушенные

2) находящиеся под мощением или асфальтом

1)

2)

1)

2)

119

Электрокабели подземные [188 - 193]:

1) высокого напряжения (заложенные в траншее)

2) кабельные столбики-сторожки

1)

1)

3) низкого напряжения (заложенные в траншее)

4) высотные отметки земли и заложения трубы кабеля

5) высокого и низкого напряжения в блоках (цифры - число прокладок в блоке)

*

6) высокого и низкого напряжения в каналах; материал каналов, колодцы смотровые, их номера и высотные отметки (цифры в разрыве знака - число прокладок, индексы WW - высокое напряжение, W - низкое)

120

*

Электрокабели подводные [188, 194]:

1) высокого напряжения, на поверхности дна

2) низкого напряжения, на поверхности дна

*

3) высокого и низкого напряжения, проложенные под дном или перекрытые наносами (цифры у стрелки - глубины от поверхности дна в м)

121

Трубопроводы наземные [195 - 200]:

1) на грунте (буквы-индексы назначения трубопроводов)

2) на опорах (цифры - высоты опор в м)

3) в коробах (надпись - материал короба)

*

4) материал труб и их внутренний диаметр в мм, категория давления для газопроводов

5) изгибы трубопроводов компенсационные

6) переходы трубопроводов арочные (через препятствия)

122

*

Трубопроводы подземные [195 - 197, 201, 202]:

1) трубопроводы с колодцами смотровыми (буквы - индексы назначения трубопроводов, цифры - номера и высотные отметки колодцев)

2) трубопроводы проложенные рядом в одной траншее (цифры - число прокладок)

3) направление течения жидкостей в самотечных прокладках

4) строящиеся

5) недействующие

*

6) глубины заложения труб в м (до их верха)

7) коверы

8) бункеры и будки смотровые

9) пункты контрольно-распределительные

123

*

Камеры на трубопроводах [204]:

1) наземные, их номера и колодцы смотровые

2) подземные, их номера и колодцы смотровые

124

*

Каналы непроходные для подземных трубопроводов [195, 205]:

1) каналы и материал их постройки

2) число и назначение прокладок

3) наземные камеры на каналах

4) подземные камеры на каналах

5) номера камер

6) колодцы смотровые

125

*

Каналы полупроходные для подземных трубопроводов [195, 205]

126

*

Каналы проходные для подземных трубопроводов (в разрыве знака - характеристики прокладки: слева - число, назначение и материал, справа - внутренний диаметр в мм) [195, 205]

127

Коллекторы общие для подземных коммуникаций (надпись - материал коллектора) [195, 206]

128

*

Решетки сточные [207]

129

Канализация ливневая открытая [207]

130

Трубопроводы надводные на опорах (цифры в скобках - высоты над водой в м) [195, 208]

131

Трубопроводы подводные [195, 209]:

1) на поверхности дна

*

2) проложенные под дном или перекрытые наносами (цифры у стрелки - глубины от поверхности дна в м)

132

Линии связи и технических средств управления подводные кабельные [210, 211]:

1) на поверхности дна

*

2) проложенные под дном или перекрытые наносами (цифры у стрелки - глубины от поверхности дна в м)

133

*

Линии связи и технических средств управления подземные кабельные; колодцы смотровые, их номера и высотные отметки (цифры в разрыве знака - число прокладок) [210, 212, 213]

134

Линии связи и технических средств управления воздушные кабельные на незастроенной территории [210, 213, 214]

135

*

Линии связи и технических средств управления воздушные кабельные на застроенной территории [210, 213, 214]

136

*

Линии связи и технических средств управления воздушные проводные на незастроенной территории (цифры - число проводов) [210, 213, 214]

137

*

Линии связи и технических средств управления воздушные проводные на застроенной территории [210, 213, 214]

138

Переходы от воздушных линий связи и технических средств управления к кабельным подземным [210, 215]

139

Мачты и башни радио и телевизионные, вышки радиорелейные и ретрансляторы (цифры - высоты мачт башен и вышек в м) [216]

140

*

1) Будки телефонные вне зданий [217]

2) Шкафы телефонные распределительные [217]

141

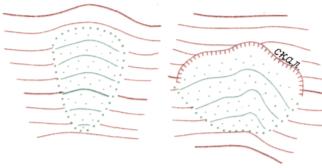

Склады угля, торфа, песка и другие открытые, кавальеры - отвалы грунта выравненные (цифры - высоты в м) [218 - 220]

142

Участки, покрытые отходами промышленных предприятий [218, 221]

143

Свалки [218, 222]

144

1) Пустыри [218, 223]

2) Площадки строительные [218, 224]

145

Участки с изрытой поверхностью [218, 225]

146

Валы корчевания (цифры - высоты в м) [218, 226]

147

Печи для обжига извести, древесного угля [227]

148

Двигатели ветряные [227]

149

Мельницы ветряные [227]:

1) каменные

2) деревянные

150

1) Мельницы водяные [227]

2) Лесопильни водяные [227]

151

Пасеки [228]

152

Загоны для скота [228]

153

Хранилища для силоса, сенажа [229]:

1) ямы и траншеи

₁

2) ямы и траншеи бетонированные

2)

3) площадки со стенками

3)

154

Станции метеорологические [228]

155

Железные дороги [230 - 232]

156

Железные дороги электрифицированные, опоры контактной сети [232, 233]

157

Железные дороги монорельсовые [232, 234]

158

*

1) Железные дороги узкоколейные [232, 235]

2) Трамвайные линии [232, 236]

3) Опоры контактной сети [236]

4) Назначение линии и ширина колеи [235, 236]

159

Железные дороги нормальной колеи строящиеся [237]

160

Железные дороги узкоколейные строящиеся и трамвайные линии строящиеся [237]

161

Полотно разобранных железных дорог [238]

162

Участки железных дорог со значительными уклонами (0,020 и более) [239]

163

Фуникулеры и бремсберги [240]

164

Фуникулеры и бремсберги строящиеся [240]

165

Дороги подвесные, их опорные столбы и фермы [241]

166

Железные дороги по насыпям (цифры - высоты насыпей в м) [242]

167

*

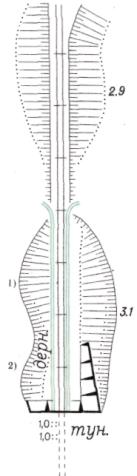

1) Железные дороги в выемках с неукрепленными откосами [242, 243]

2) Железные дороги в выемках с укрепленными откосами (надписи - способы укрепления и глубины выемок в м) [242, 243]

168

Железные дороги в выемках с подпорными стенками (каменными, бетонными или железобетонными) [242, 243]

169

*

Входы в туннели и галереи [244]

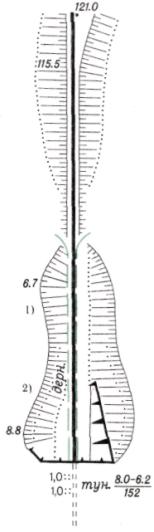

Железные дороги в туннелях и их характеристики (в числителе дроби - высота и ширина, в знаменателе - длина в м) [244]

170

Пути станционные [245]

171

Концы рельсовых путей (тупики) [245, 246]:

1) без упоров

2) с упорами

3) с упорами и балластной призмой

172

*

1) Стрелки переводные на железнодорожных и трамвайных путях [247, 248]

2) Знаки километрового пикетажа [247]

3) Отметки высот головки рельса [247, 249]

173

Круги поворотные [250]

174

1) Переезды через железные дороги [125]

2) Шлагбаумы [251]

3) Ворота габаритные [251]

175

Виадуки (мосты) пешеходные над железными дорогами [252]

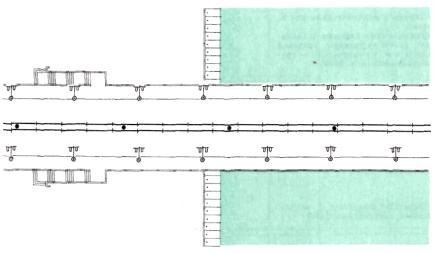

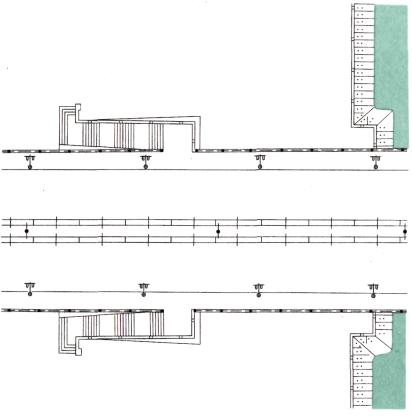

Платформы пассажирские (низкие, высокие) [253]:

1) открытые с гравийным или каменным покрытием

2) открытые асфальтированные или железобетонные

*

3) открытые деревянные (цифры - отметки высот края платформы и головки рельса)

4) крытые цементобетонные с одним и двумя рядами опор

177

Платформы грузовые и площадки погрузочно-разгрузочные [253, 254]:

1) низкие (с бортовым камнем или без него)

2) высокие

3) высокие (рампы) при зданиях или сооружениях; цифры - высоты в м

178

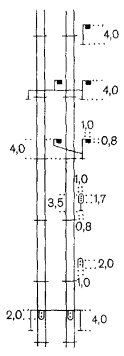

Семафоры [255]

179

Семафоры на мостике двухопорном [255]

180

Семафоры на мостике консольном [255]

181

Светофоры мачтовые [256]

182

*

Светофоры карликовые [256]

183

Светофоры подвесные (светофорные арки) [256]

184

Диски предупредительные, уклоноуказатели, щиты маневровые и оповестительные, указатели маршрутные и другие знаки вдоль железнодорожных путей [257]

185

Ворота габаритные над железной дорогой [258]

186

Автомагистрали (автострады) и их характеристики: ширина проезжей части в м и количество проезжих частей, общая ширина дороги в м, материал покрытия [259, 260 - 264]

187

Автомобильные дороги с усовершенствованным покрытием (усовершенствованные шоссе) и их характеристики: ширина проезжей части в м, общая ширина дороги в м, материал покрытия [259 - 263, 265]

Оборудованные съезды

Границы смены покрытий [261, 262]

188

Автомобильные дороги с покрытием (шоссе) и их характеристики: ширина проезжей части в м, общая ширина дороги в м, материал покрытия [259 - 263, 266, 267]

Примыкания дорог низших классов без оборудованных съездов [263]

189

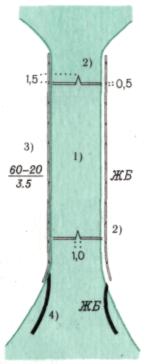

Проезжие части улиц и тротуары

[268 - 270]:

1) проезжие части улиц при наличии бортового камня

2) проезжие части улиц без бортового камня

3) тротуары на улицах и пешеходные дорожки с твердым покрытием (в парках, на кладбищах и др.)

4) тротуары на улицах и пешеходные дорожки без покрытия

Буквенные индексы - материал покрытия, цифры - отметки высот: в числителе дроби - на бортовом камне, в знаменателе - рядом с бортовым камнем

190

Непроезжие улицы (крутые, ступенчатые, загроможденные валунами и т.п.) [271]

191

Автомобильные дороги без покрытия (улучшенные грунтовые дороги) и их характеристики: ширина проезжей части в м, материал добавок [259, 260, 263, 272, 275]

192

Автомобильные дороги с деревянным покрытием [263, 274]

193

Дороги грунтовые [263, 275 - 280]:

1) проселочные

2) полевые и лесные

3) участки, проезжие только при отливе моря, сработке водохранилища, идущие по руслу потока

194

Дороги зимние (зимники, автозимники) [281]

195

Тропы [282, 283]:

1) вьючные

2) пешеходные

3) участки на искусственных карнизах и их характеристики (числитель дроби - наименьшая ширина в м, знаменатель - длина в м)

196

Скотопрогоны [284]:

1) с ограждениями (цифры - ширина в м)

2) без ограждений

197

Дороги строящиеся [285]:

1) автомагистрали

2) автомобильные дороги с усовершенствованным покрытием

3) автомобильные дороги с покрытием

4) автомобильные дороги без покрытия

5) автомобильные дороги с деревянным покрытием

198

Участки труднопроезжие [286]:

1) автомобильных дорог с покрытием

2) автомобильных дорог без покрытия

3) грунтовых проселочных дорог

199

Участки дорог с фашинами, гати, гребли, выстилки [287]:

200

Дороги по насыпям и дамбам (цифры - высоты насыпей в м) [288, 289]:

1) автомобильные с покрытием; откосы от края обочины

2) автомобильные без покрытия; откосы от края проезжей части

3) грунтовые проселочные; откосы от края проезжей части

4) грунтовые проселочные; откосы от края дамбы

201

Дороги в выемках (цифры - глубины выемок в м) [288, 289]

202

Переходы подземные под улицами, дорогами и железнодорожными путями (туннели пешеходные) [290]

203

Лестницы для подъема в гору и на различные сооружения [291]

204

Лотки для спуска леса и других материалов [292]

205

Селеспуски через дороги и каналы [293]

206

Дорожные знаки и арки [294, 295]:

1) знаки километровые - столбы и камни (цифры - надписи числа километров)

2) указатели дорог, названий населенных пунктов и рек

3) знаки дорожные прочие

4) арки постоянные на автомобильных дорогах

207

*

1) Светофоры на столбах [296]

2) Опоры троллейбусной контактной сети [296]

208

Индексы и номера автомобильных дорог [297]

209

Остановки автобусов и троллейбусов вне населенных пунктов [298]:

1) необорудованные

2) с павильоном и расширением дороги

210

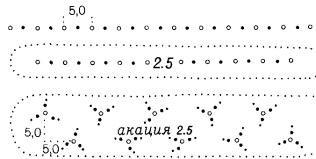

Насаждения вдоль дорог, рек, каналов и канав [299, 300]:

1) узкие полосы деревьев высотой 4 м и более (с указанием породы и высоты в м)

2) узкие полосы деревьев высотой менее 4 м (с указанием породы и высоты в м)

3) узкие полосы кустарников

4) ряды отдельных деревьев

5) отдельно стоящие деревья

6) отдельные кустарники

211

Линии береговые определенные и постоянные [303]

212

Линии береговые неопределенные (водотоков и водоемов по болотам, низменным побережьям, в сплошных зарослях камыша и т.п.) [303]

213

*

Отметки урезов воды [304, 305]:

1) по фактическим данным с датой измерений

2) приведенные к среднему меженному уровню

3) комбинированные

214

Линии береговые непостоянные (водотоков и водоемов сезонно-пересыхающих и сезонно-водных) [303]

215

*

Отметки высот непостоянных береговых линий [306]

216

Месяцы, когда водотоки и водоемы с непостоянными береговыми линиями имеют воду [306]

217

Берега обрывистые с пляжем, не выражающимся в масштабе плана [307, 308]

218

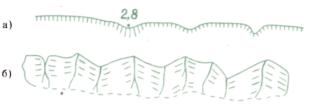

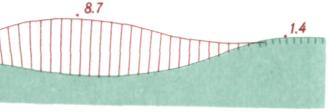

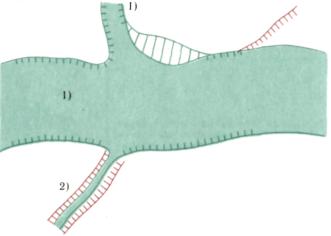

Берега обрывистые без пляжа [307, 309]:

1) рек и заливов шириной на плане 1,5 мм и более

2) рек и заливов шириной на плане менее 1,5 мм

219

Глубины береговых обрывов в м [311]

220

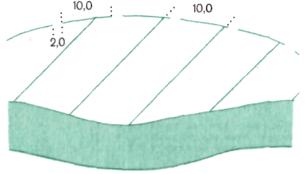

Полосы береговые (осушки) приливо-отливных морей, озер и водохранилищ с изменяющимся уровнем ^(* [312 - 315]:

1) песчаные

1)

2) илистые

2)

3) глинистые

3)

4) галечниково-гравийные

4)

5) ракушечные

5)

6) каменистые

6)

7) валунные

7)

8) скалистые

8)

^(* Донные отложения передаются на планах теми же условными знаками в сочетании с буквенными индексами.

При смешанном характере береговых и донных отложений предусматривается комбинирование соответствующих обозначений.

221

Границы осыхающих береговых полос (нижние) ^(* [316]

222

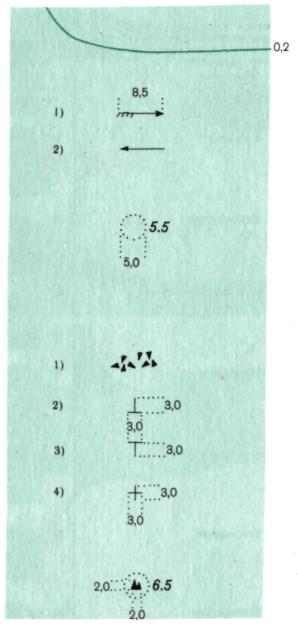

1) Стрелки направления приливных течений [317]

2) Стрелки направления отливных течений [317]

223

Банки малых размеров (цифра - глубина в м) [318]

224

Камни в водоемах [314, 319]:

1) надводные, расположенные группами

2) надводные отдельные

*

3) подводные отдельные

*

4) осыхающие отдельные

225

Скалы надводные (цифра - высота над уровнем воды в м) [320]

^(* В качестве верхних границ этих полос принимается береговая линия данного моря, озера или водохранилища

226

*

Рифы [321]:

1) подводные

2) осыхающие

227

Скопления плавника [322]

228

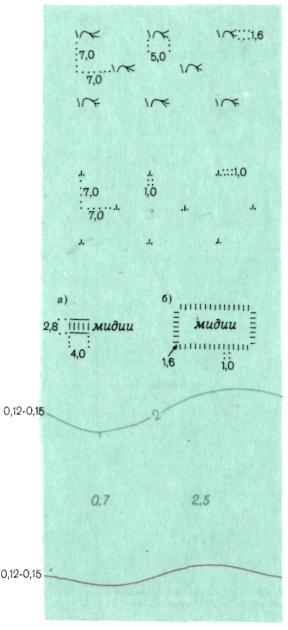

Растительность водная без разделения по жизненным формам ^(* [323]

229

Водоросли [324]

230

Растительность водная травяная с плавающими листьями [324]

^(* Мангровые древесно-кустарниковые заросли в береговой полосе показываются условным знаком № 393 (таблица 90).

231

Растительность водная травяная с погруженными листьями [324]

232

Растительность водная моховая [324]

233

Плантации подводные [325]

234

Изобаты и их надписи ^(* [326, 327]

235

Глубины водоемов в м [326, 328]

236

Горизонтали для изображения дна водоемов ^(* [329]

^(* При создании топографических планов на водохранилища, озера, крупные реки и участки шельфа применение изобат и показателей глубин или горизонталей и отметок высот (см. условные знаки №№ 329, 330) определяются требованиями технического проекта.

237

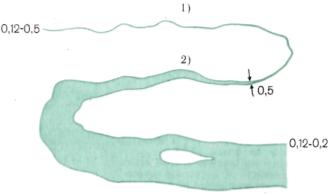

Реки и ручьи [330]:

1) ширина не выражается в масштабе плана

2) ширина выражается в масштабе плана

238

*

Характеристики водотоков [331 - 333]:

1) направление и скорость течения в м/с

2) ширина в м

3) глубина в м и грунт дна (при сочетании характеристик - ширина в числителе, глубина и грунт дна - в знаменателе)

239

Русла рек и ручьев с чередованием постоянноводных и пересыхающих участков [334]

240

Русла рек и ручьев с пропадающими участками (подземными, разливающимися по болотам и т.п.) [335]

241

Водопады на реках (цифра - высота падения воды в м) [336]

242

Пороги на реках [337]:

1) не выражающиеся по протяженности в масштабе плана

2) выражающиеся по протяженности в масштабе плана

243

*

Перекаты на реках [338]

244

Отмели береговые и мели русловые (без разделения по составу грунтов) [339]

245

Озера [340]:

1) пресные

2) соленые

3) горько-соленые

246

*

Границы и площади разливов рек и озер, водохранилищ, создаваемых и действующих, но не достигающих уровня НПГ [341 - 345]

247

*

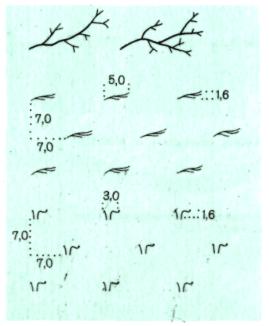

Растительность древесно-кустарниковая затопленная [346]:

1) участки леса

2) отдельные деревья

3) кустарники

248

Каналы, канализованные участки рек и канавы [347 - 349]:

1) наземные

2) наземные бетонированные

249

Каналы подземные и дренажная подземная сеть [350]

250

*

Характеристики каналов и канав. В числителе дроби - ширина по верху и по дну в м, в знаменателе - глубина в м; одинарная характеристика - глубина в м [351 - 354]

3,1 - 0,8

1,4

2,6

1,5

1,4

251

Каналы строящиеся [355]

252

Канавы сухие и их характеристики. В числителе дроби - ширина, в знаменателе - глубина в м; одинарная характеристика - глубина в м [356]
