Приказ
Министерства информационных технологий и связи РФ
от 16 мая 2006 г. № 60
"Об утверждении Правил применения оконечных установок телеграфной связи"
(с изменениями от 23 апреля 2013 г.)
В соответствии с пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 13.04.2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463) и статьей 41 Федерального закона от 07.07.2003 г. № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895) приказываю:
1. Утвердить прилагаемые Правила применения оконечных установок телеграфной связи.
2. Направить настоящий приказ на государственную регистрацию в Министерство юстиции Российской Федерации.
3. Контроль за исполнением настоящего приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Б.Д. Антонюка.
|
Министр |
Л.Д. Рейман |
|
|
|
|
Зарегистрировано в Минюсте РФ 29 мая 2006 г. |
|
|
Регистрационный № 7880 |
|
Правила применения оконечных установок телеграфной связи
(утв. приказом
Министерства информационных технологий и связи РФ
от 16 мая 2006 г. № 60)
(с изменениями от 23 апреля 2013 г.)
I. Общие положения
1.1. Настоящие Правила применения оконечных установок телеграфной связи (далее - Правила) разработаны в соответствии со статьей 41 Федерального закона от 07.07.2003 № 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895, № 51 ч. 1, ст. 5038; 2004, № 35, ст. 3607, № 45, ст. 4377; 2005, № 19, ст. 1752) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.
1.2. Правила устанавливают требования к оконечным установкам телеграфной связи, предназначенным для использования в сети связи общего пользования, а также в технологических сетях связи и сетях связи специального назначения в случае их присоединения к сети связи общего пользования.
1.3. Правила распространяются на оконечные установки телеграфной связи (далее - ОУ), взаимодействующие с системами коммутации сообщений (далее - СКС) и со станциями и подстанциями коммутации каналов сети Телекс.
1.4. ОУ подлежат обязательному подтверждению соответствия в форме декларирования.
II. Требования к оконечным установкам телеграфной связи
2.1. Электрические параметры телеграфных цепей и сигналов в рабочих и критических режимах при четырехпроводном включении ОУ соответствуют приложению 1 к Правилам.
2.2. Электрические параметры телеграфных цепей и сигналов в рабочих и критических режимах при двухпроводном включении ОУ соответствуют приложению 2 к Правилам.
2.3. Временные параметры и структура телеграфных сигналов соответствуют приложению 3 к Правилам.
2.4. Временные параметры и структура сигналов взаимодействия ОУ со станциями и подстанциями коммутации каналов сети Телекс соответствуют приложению 4 к Правилам.
2.5. Процедуры при установлении соединения ОУ со станциями и подстанциями коммутации каналов сети Телекс соответствуют приложению 5 к Правилам.
2.6. Функциональные характеристики и режимы работы ОУ станциями и подстанциями коммутации каналов сети Телекс соответствуют приложению 6 к Правилам.
2.7. ОУ обеспечивают взаимодействие с СКС в режимах ручного и полуавтоматического управления.
2.8. Автоматизированная ОУ обеспечивает выдачу сообщений в СКС в форматах в соответствии с приложением 7 к Правилам.
2.9. ОУ обеспечивает прием, отображение и возможность распечатки сообщений на печатающем устройстве в форматах в соответствии с приложением 8 к Правилам.
2.10. ОУ обеспечивает долговременную архивацию переданных и принятых сообщений.
2.11. ОУ фиксирует в цепи приема напряжение стартовой полярности или "обрыв" длительностью не менее 2 с с включением аварийной сигнализации (визуальной и звуковой).
2.12. ОУ фиксирует поступление сигнала "ВЫЗОВ" (формат сообщения приведен в приложении 8 к Правилам) с включением аварийной сигнализации (визуальной и звуковой).
2.13. ОУ обеспечивает последовательную нумерацию переданных телеграмм в пределах цикла смены нумерации.
2.14. Автоматизированная ОУ обеспечивает контроль за порядковой нумерацией телеграмм, принятых от СКС.
2.15. ОУ обеспечивает возможность ручной коррекции порядковой нумерации входящих и исходящих телеграмм.
2.16. ОУ обеспечивает возможность ручного прекращения автоматической передачи сообщений.
2.17. ОУ обеспечивает контроль за истечением свободной памяти для принимаемых от СКС сообщений с включением аварийной сигнализации (визуальной и звуковой).
2.18. ОУ обеспечивает контроль за наличием свободной памяти для вводимых сообщений с включением аварийной сигнализации (визуальной и звуковой).
2.19. ОУ обеспечивает контроль за наличием бумаги в принтере с включением аварийной сигнализации (визуальной и звуковой).
2.20. ОУ обеспечивает выдачу в канал связи сигнала "Вызов" (формат сообщения приведен в приложении 7 к Правилам).
2.21. ОУ обеспечивает прием криптограмм.
2.22. ОУ обеспечивает работу на канале связи в режиме одновременной передачи сообщений (далее - ОДП) или в режиме поочередной передачи сообщений (далее - ПДП).
2.23. ОУ обеспечивает в режиме ПДП автоматическую остановку передачи сообщения при приеме сигнала "Запуск телетайпа" (формат сообщения приведен в приложении 8 к Правилам).
2.24. ОУ обеспечивает в режиме ПДП возможность автоматической выдачи автоответа или кодограммы КГ0 (формат сообщения приведен в приложении 7 к Правилам) на поступление сигнала "Запроса автоответа" (формат сообщения приведен в приложении 8 к Правилам).
2.25. ОУ обеспечивает возможность установки типа автоответа на сигнал "Запрос автоответа" (автоответ или кодограмма КГ0).
2.26. Формат автоответа соответствует требованиям приложения 7 к Правилам.
2.27. ОУ обеспечивает передачу сообщения длиной до 5000 знаков.
2.28. ОУ обеспечивает прием сообщений с интервалом между знаками до 30 с.
2.29. ОУ устойчиво работает, сохраняя свои характеристики, в диапазоне температур от +5 до +40°С; в условиях относительной влажности до 80% при температуре 25°С; при атмосферном давлении 450 - 800 мм рт.ст.
2.30. ОУ рассчитана на питание от электросети переменного тока напряжением 220 В и обеспечивает работоспособность при отклонении сетевого напряжения в пределах 187 - 242 В.
2.31. Пункт исключен согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93.
к Правилам применения оконечных
установок телеграфной связи
П.1. Требования к электрическим параметрам телеграфных цепей и
сигналов
при четырехпроводном включении оконечной установки телеграфной связи
П.1.1. Требования к электрическим параметрам телеграфных цепей и сигналов при четырехпроводном включении ОУ приведены в таблице П.1.1.
Таблица П.1.1.
|
№ п/п |
Параметр |
Значение |
|
1 |
Сопротивление выходного устройства постоянному току для сигналов положительной и отрицательной полярностей, Ом |
≤ 500 |
|
2 |
Сопротивление входного устройства постоянному току для сигналов положительной и отрицательной полярностей, Ом |
1000 ± 100 |
|
3 |
Напряжение срабатывания входного устройства по абсолютному значению для сигналов положительной и отрицательной полярностей, В |
≤ 3 |
|
4 |
Абсолютное значение алгебраической суммы напряжений срабатывания входного устройства, В |
≤ 1 |
|
5 |
Напряжение на выходе аппаратуры при активном сопротивлении нагрузки (1000 ± 100) Ом для сигналов положительной и отрицательной полярностей, В |
17 - 25 |
|
6 |
Разность между абсолютными значениями напряжений сигналов положительной и отрицательной полярности при активном сопротивлении нагрузки 1000 Ом, % |
≤ 7 |
|
7 |
Ток на выходе при коротком замыкании для сигналов положительной и отрицательной полярностей, мА |
≤ 100 |
|
8 |
Ток на выходе при встречном включении оконечных установок для сигналов положительной и отрицательной полярностей, мА |
≤ 100 |
|
9 |
Отношение эффективного значения напряжения пульсации сигналов на выходе к постоянной составляющей напряжения для сигналов положительной и отрицательной полярностей, % |
≤ 3 |
к Правилам применения оконечных
установок телеграфной связи
П.2. Требования к электрическим параметрам телеграфных цепей и
сигналов
при двухпроводном включении оконечной установки телеграфной связи
П.2.1. Требования к электрическим параметрам телеграфных цепей и сигналов при двухпроводном включении ОУ приведены в таблице П.2.1.
Таблица П.2.1.
|
№ п/п |
Параметр |
Значение |
|
1 |
Ток покоя при любом направлении тока в линейной цепи, мА |
3 - 10 |
|
2 |
Рабочий ток в линии при приеме стартового (бестокового) телеграфного сигнала, мА |
< 2 |
|
3 |
Рабочий ток в линии при приеме стопового (токового) телеграфного сигнала, мА |
20 - 70 |
|
4 |
Порог срабатывания защиты выходных цепей ОУ, мА |
80 - 100 |
|
5 |
Ток утечки выходного устройства при формировании бестокового сигнала, мА |
≤ 1 |
|
6 |
Сопротивление телеграфной цепи устройства в диапазоне изменения рабочего тока, Ом |
≤ 300 |
к Правилам применения оконечных
установок телеграфной связи
П.3. Требования к временным параметрам и структуре телеграфных сигналов
П.3.1. Требования к временным параметрам и структуре телеграфных сигналов приведены в таблице П.3.1.
Таблица П.3.1.
|
№ п/п |
Параметр |
Значение |
|
1 |
Длительность фронта сигнала на выходе устройства при работе токами двух направлений и активном сопротивлении нагрузки (1000 ± 100) Ом при смене полярности сигнала, мс |
≤ 0,3 |
|
2 |
Скорость модуляции телеграфных сигналов (телеграфирования), Бод |
50, 100, 200 |
|
3 |
Отклонение скорости телеграфирования от номинального значения, % |
≤ ± 0,1 |
|
4 |
Длительность цикла передачи: |
|
|
|
на скорости 50 Бод, мс; |
150 - 160 |
|
|
на скорости 100 Бод, мс; |
75 - 80 |
|
|
на скорости 200 Бод, мс. |
37,5 - 40 |
|
5 |
Длительность цикла приема: |
|
|
|
на скорости 50 Бод, мс; |
130 |
|
|
на скорости 100 Бод, мс; |
65 |
|
|
на скорости 200 Бод, мс. |
32,5 |
|
6 |
Степень общего стартстопного искажения на выходе цепи передачи, % |
≤ 2 |
|
7 |
Регистрация телеграфных сигналов с длительностью стартстопного цикла равного 7 или 7,5 элементарных сигналов при взаимодействии с сетью коммутации каналов (Телекс), знаков без ошибок |
≥ 400 |
|
8 |
Номинальная исправляющая способность по дроблениям, % |
≥ 8 |
|
9 |
Номинальная исправляющая способность по краевым искажениям при удлинении (+) и укорочении (-) стартового элемента, % |
≥ 45 |
|
10 |
Интервал защиты от ложного старта, %: |
|
|
|
при регистрации сигналов интегральным способом; |
≥ 20 |
|
|
при регистрации сигналов стробирующим импульсом. |
≥ 45 |
к Правилам применения оконечных
установок телеграфной связи
П.4. Требования к временным параметрам и структуре сигналов
взаимодействия оконечных установок
телеграфной связи со станциями и подстанциями коммутации каналов сети Телекс
П.4.1. Требования к временным параметрам и структуре сигналов взаимодействия оконечных установок телеграфной связи со станциями и подстанциями коммутации каналов сети Телекс приведены в таблице П.4.1.
Таблица П.4.1.
|
№ п/п |
Параметр |
Норма |
|
1 |
2 |
3 |
|
1. |
Формирование кодовых комбинаций телеграфных сигналов и их соответствие кодовой таблице |
Соответствие Международному телеграфному коду № 2 (МТК № 2) |
|
2. |
Формирование сигналов "Исходное состояние" (ИС): |
|
|
|
при 2-проводном включении - в линии; |
ток покоя при исходной полярности напряжения на линейных проводах |
|
|
при 4-проводном включении - в цепи передачи. |
отрицательная полярность |
|
3. |
Формирование сигнала "Вызов": |
|
|
|
при 2-проводном включении - в линии; |
изменение тока покоя на рабочий ток |
|
|
при 4-проводном включении - в цепи передачи. |
изменение полярности на положительную |
|
|
Длительность сигнала "Вызов" при отсутствии сигналов "Приглашение к набору номера" (ПНН) и/или "Подключение", с |
≤ 20 |
|
4. |
Регистрация сигнала "Вызов": |
|
|
|
при 2-проводном включении - при изменении направления тока в линии, соответствующего сигналу ИС на противоположное; |
формирование сигнала "Подключение" |
|
|
при 4-проводном включении - при изменении полярности сигнала ИС в цепи приема на положительную. |
формирование сигнала "Подключение" |
|
|
Временной интервал (ВИ) распознавания сигнала "ВЫЗОВ", мс |
70-150 |
|
5. |
Формирование сигнала "Подключение" при приеме сигнала "Вызов": |
|
|
|
при 2-проводном включении - в линии; |
изменение тока покоя на рабочий ток |
|
|
при 4-проводном включении - в цепи передачи. |
изменение полярности на положительную |
|
6. |
Регистрация сигнала ПНН (сигнализация типа А) в виде: |
|
|
|
сигнала "Подключение"; |
|
|
|
то же и служебного сигнала "Разрешение на передачу сообщения или номера вызываемой ОУ" (GA); |
|
|
|
то же и служебного сигнала GA с предшествующими сигналами текущего времени, сигналом "КТО ТАМ?" (КТ). |
формирование сигнала "Набор номера" (НН) |
|
|
ВИ подготовки к приему сигнала ПНН от начала приема сигнала "Подключение", мс |
≤ 100 |
|
7. |
Регистрация сигнала ПНН в виде импульсного сигнала (при 2-проводном включении - бестокового, при 4-проводном включении - положительной полярности) длительностью 17,5- 45 мс (сигнализация типа В). |
формирование сигнала НН |
|
|
ВИ подготовки к приему сигнала ПНН от окончания приема сигнала "Подключение", мс |
≤ 100 |
|
8. |
Формирование сигнала НН в телеграфном коде (сигнализация типа А) (в каждом случае регистрации сигнала ПНН) при установлении соединения с различным сочетанием типов сигнализации: |
|
|
|
вид сигнала при 2-проводном включении; |
последовательность токовых и бестоковых сигналов |
|
|
вид сигнала при 4-проводном включении; |
последовательность сигналов токов двух направлений |
|
|
структура сигнала; |
последовательность кодовых комбинаций по МТК № 2 |
|
|
формат сигнала; |
последовательность кодовых комбинаций, соответствующих номеру вызываемой ОУ |
|
|
межзнаковое время, с. |
0 - 5 |
|
|
ВИ задержки выполнения этой операции от окончания приема сигнала ПНН, с |
≤ 5 |
|
9. |
Формирование сигнала НН в декадном коде (сигнализация типа В) (в каждом случае выполнения регистрации сигнала ПНН) при установлении соединения с различным сочетанием типов сигнализации: |
|
|
|
вид сигнала при 2-проводном включении; |
последовательность бестоковых сигналов |
|
|
вид сигнала при 4-проводном включении; |
последовательность сигналов отрицательной полярности |
|
|
структура сигнала номеронабирателя или генератора импульсов набора: |
|
|
|
частота, имп/с; |
9 - 11 |
|
|
импульсный коэффициент; |
1,5 - 1,6 |
|
|
межсерийное время, с; |
0,7 - 5 |
|
|
формат сигнала. |
последовательность знаков номера вызываемой ОУ |
|
|
ВИ задержки выполнения этой операции от окончания приема сигнала ПНН, с |
≤5 |
|
10. |
Формирование сигнала КТ |
последовательность кодовых комбинаций № 30, № 4 МТК № 2 |
|
11. |
Регистрация сигнала КТ (в каждом случае его появления) |
формирование сигнала "Автоответ" (АО) |
|
12. |
Формирование сигнала АО автоматически (в каждом случае регистрации сигнала КТ) или вручную. |
последовательность кодовых комбинаций в соответствии с форматом АО |
|
13. |
Регистрация
сигнала "Занято", за которым следует сигнал "Отбой", в
виде: |
|
|
|
"Вызываемая ОУ занята" (ОСС), "Отсутствие свободных каналов связи в направлении вызываемой ОУ" (NC) (сигнализация типа А); |
формирование сигнала "Подтверждение отбоя" (ПО) |
|
|
сигнала "Подключение" длительностью: |
формирование сигнала ПО |
|
|
при 2-проводном включении 60 - 260 мс; |
|
|
|
при 4-проводном включении 165 - 260 мс; |
|
|
|
(сигнализация типа В); |
|
|
|
сигнала "Подключение" длительностью ≥ 1500 мс и последовательности кодовых комбинаций служебных сигналов ОСС, NC (сигнализация типа В). |
формирование сигнала ПО |
|
|
ВИ между сигналами "Занято" и "Отбой", с: |
|
|
|
при 2-проводном включении: |
|
|
|
для сигнализации типа А; |
0,3 - 1,0 |
|
|
для сигнализации типа В; |
0,3 - 3,0 |
|
|
при 4-проводном включении. |
0 |
|
14. |
Регистрация служебных сигналов неэффективного вызова "Недоступность данной ОУ или запрет на связь с данной ОУ" (NA), "Повреждение ОУ или абонентской линии" (DER), "Несуществующий номер ОУ или ликвидация связи с ОУ" (NP), "Соединение невозможно" в автоматическом режиме (CI), "Изменение номера вызываемой ОУ" в автоматическом режиме (NCH), "ОУ временно отключена" (ABS), за которым следует сигнал"Отбой", в виде: |
формирование сигнала ПО |
|
|
последовательности кодовых комбинаций (сигнализация типа А); |
формирование сигнала ПО |
|
|
сигнала "Подключение" длительностью 165 - 260 мс или ≥ 1500 мс и последовательности кодовых комбинаций (сигнализация типа В). |
|
|
|
ВИ между служебными сигналами неэффективного вызова и сигналом "Отбой", с: |
|
|
|
при 2-проводном включении: |
|
|
|
для сигнализации типа А; |
0,3-1,0 |
|
|
для сигнализации типа В; |
0,3 - 3,0 |
|
|
при 4-проводном включении. |
0 |
|
15. |
Формирование сигнала "Отбой": |
|
|
|
при 2-проводном включении; |
изменение рабочего тока на непрерывный бестоковый |
|
|
при 4-проводном включении. |
изменение полярности в цепи передачи на отрицательную |
|
16. |
Регистрация сигнала "Отбой" |
формирование сигнала ПО |
|
|
ВИ выполнения этой операции от начала приема сигнала "Отбой", мс: |
|
|
|
при 2-проводном включении; |
50 - 150 |
|
|
при 4-проводном включении. |
300 - 1000 |
|
17. |
Формирование сигнала ПО: |
Формирование сигнала ИС |
|
|
при 2-проводном включении; |
изменение рабочего тока на ток покоя |
|
|
при 4-проводном включении. |
изменение полярности в цепи передачи на отрицательную |
к Правилам применения оконечных
установок телеграфной связи
П.5. Требования к процедурам при установлении соединения оконечной
установки телеграфной связи
со станциями и подстанциями коммутации каналов сети Телекс
П.5.1. Требования к процедурам при установлении соединения ОУ со станциями и подстанциями коммутации каналов сети Телекс приведены в таблице П.5.1.
Таблица П.5.1.
|
№ п/п |
Параметр |
Значение |
|
1 |
2 |
3 |
|
Исходящее соединение |
||
|
1 |
Процедуры после передачи сигнала "Вызов" |
|
|
1.1 |
Подготовка ОУ к приему ответных сигналов коммутационной станции в виде сигналов: "Подключение" (сигнализация типа А) или ПНН (сигнализация типа В). |
ожидание сигналов ПНН-GA или переход в режим набора номера |
|
|
ВИ выполнения этой операции, мс |
≤ 70 |
|
1.2 |
Выполнение операции отбоя при отсутствии сигналов "Подключение" (сигнализация типа А) или ПНН (сигнализация типа В). |
формирование сигнала "Отбой" |
|
|
ВИ ожидания сигналов "Подключение" (сигнализация типа А) или ПНН (сигнализация типа В) от начала передачи сигнала "Вызов", с |
20 |
|
2. |
Процедуры после приема сигнала "Подключение" в ответ на сигнал "Вызов" (сигнализация типа А) |
|
|
2.1 |
Подготовка к приему сигнала ПНН в виде служебного сигнала GA |
переход в режим набора номера |
|
|
ВИ выполнения этой операции, с |
≤ 1 |
|
2.2 |
Выполнение операции отбоя при отсутствии сигналов ПНН-GA (сигнализация типа А) |
формирование сигнала "Отбой" |
|
|
ВИ ожидания сигналов ПНН-GA от начала приема сигнала "Подключение", с |
4 |
|
3. |
Процедуры после приема сигналов "Подключение" (сигнализация типа А) или ПНН (сигнализация типа В): |
|
|
|
Выполнение операции набора номера, донабора или набора префикса для выхода на опорную станцию |
переход в режим набора номера |
|
|
ВИ задержки выполнения этих операций от окончания приема сигналов "Подключение" или ПНН, с |
0,5 - 5 |
|
4. |
Процедуры при отсутствии ответной реакции сети после передачи сигналов НН (донабора, набора префикса): |
|
|
|
Выполнение операции отбоя при отсутствии ответной реакции сети |
формирование сигнала "Отбой" |
|
|
ВИ задержки выполнения этой операции, с: |
|
|
|
от окончания передачи номера национальной сети; |
60 |
|
|
от окончания передачи номера международной сети; |
120 |
|
|
от окончания передачи префикса подстанции. |
20 |
|
5. |
Общее количество попыток установления соединения с вызываемой ОУ при чередовании причин неэффективных вызовов |
≤ 12 |
|
6. |
Процедуры при приеме сигнала "Подключение" после выполнения операции набора номера |
|
|
6.1. |
Передача служебного сигнала для опознавания ОУ КТ после приема сигнала "Подключение" |
формирование сигнала КТ |
|
|
ВИ задержки выполнения этой операции от начала приема сигнала "Подключение" без служебных сигналов, с |
5 - 30 |
|
6.2. |
Передача сигнала КТ после окончания приема сигналов текущего времени |
формирование сигнала КТ |
|
|
ВИ задержки выполнения этой операции, с |
≤ 2 |
|
7. |
Процедуры после передачи сигнала КТ в начале и конце обмена сообщениями |
|
|
7.1 |
Подготовка к приему опознавательного сигнала ОУ АО вызываемой ОУ |
регистрация сигнала АО |
|
|
ВИ выполнения этой операции, с |
≤ 0,45 |
|
7.2 |
Повторная передача сигнала КТ при отсутствии сигнала АО вызываемой ОУ |
формирование сигнала КТ |
|
|
ВИ задержки выполнения этой операции от окончания передачи первого сигнала КТ при отсутствии сигнала АО, с |
6 |
|
7.3 |
Контроль поступления сигнала АО от вызываемой ОУ после выполнения повторной передачи сигнала КТ |
переход в режим обмена сообщениями или включение аварийной сигнализации (визуальной и звуковой) |
|
|
ВИ контроля поступления сигнала АО вызываемой ОУ от окончания выполнения операций, с |
6 |
|
|
Длительность включения аварийной сигнализации (визуальной и звуковой), с |
до отключения его вручную, но ≤ 30 |
|
7.4 |
Выполнение операции по идентификации сигнала АО вызываемой ОУ |
установление соответствия АО |
|
7.5 |
Передача сигнала АО после приема сигнала АО вызываемой ОУ и отсутствия запроса АО |
формирование сигнала АО |
|
|
ВИ задержки выполнения этой операции от окончания приема сигнала АО вызываемой ОУ, с |
5 - 10 |
|
7.6 |
Обмен телеграфными сообщениями |
формирование кодовых комбинаций по Международному телеграфному коду № 2 (МТК-2) |
|
7.7 |
Контроль наличия сигналов в цепи приема (встречная работа-прием не менее 3-х кодовых комбинаций МТК-2 за время передачи сообщения или сигнал "Отбой") при передаче сообщений: |
|
|
|
в "Автоматическом режиме" - прекращение передачи сообщений, включение аварийной сигнализации (визуальной и звуковой) ОУ и "Отбой"; |
формирование сигналов АО и Отбой или сигнала ПО |
|
|
в "Ручном режиме" - автоматическое прекращение передачи и визуализация причины остановки (сигналов встречной работы) |
формирование кодовых комбинаций, соответствующих принимаемым сигналам |
|
8. |
Процедуры при нарушении процесса обмена автоответами |
|
|
8.1 |
Выполнение операции отбой при отсутствии сигнала АО вызываемой ОУ после выполнения повторной передачи сигнала КТ при отсутствии сигнала АО вызываемой ОУ |
формирование сигнала "ОТБОЙ" или переход на ручное управление ОУ |
|
|
Повторная передача сигнала КТ через, с |
6 |
|
Входящее соединение |
||
|
9 |
Процедуры при поступлении сигнала "Вызов" |
|
|
9.1 |
Передача сигнала "Подключение" после приема сигнала "Вызов" |
формирование сигнала"Подключение" |
|
|
ВИ задержки выполнения этой операции от начала приема сигнала "Вызов", с |
0,07 - 2 |
|
9.2 |
Подготовка ОУ к приему сигнала КТ вызывающей ОУ после передачи сигнала "Подключение" |
идентификация сигнала КТ |
|
|
ВИ выполнения этой операции от начала передачи сигнала "Подключение", с |
≤ 1 |
|
9.3 |
ВИ задержки передачи сигнала АО от начала приема сигнала КТ, с |
≤ 0,6 |
|
9.4 |
Регистрация сигналов дистанционного управления работой дополнительных устройств ОУ при приеме определенной последовательности кодовых комбинаций |
включение/отключение устройств ОУ |
|
|
ВИ задержки срабатывания исполнительного органа в цепи дистанционного управления, мс |
≤ 20 |
|
10 |
Процедуры при отсутствии сигналов от вызывающей ОУ |
|
|
10.1 |
Выполнение операции отбоя при отсутствии сигналов: |
формирование сигнала "Отбой" |
|
10.1.1 |
сигнала КТ после передачи сигнала "Подключение" |
|
|
|
ВИ задержки выполнения этой операции от начала поступления сигнала "Вызов", с |
30 |
|
10.1.2 |
сигнала АО или телеграфного сообщения от вызывающей ОУ после передачи сигнала АО вызываемой ОУ |
|
|
|
ВИ задержки выполнения этой операции от начала поступления сигнала "Вызов", с |
≥ 120 |
|
|
Включение аварийной сигнализации (визуальной и звуковой) при отсутствии от вызывающей ОУ каких-либо сигналов (АО, телеграфного сообщения или др.) |
|
|
10.1.3 |
сигналов телеграфного сообщения в процессе обмена сообщениями ВИ задержки выполнения этой операции, с |
≥ 120 |
|
|
Включение аварийной сигнализации (визуальной и звуковой) при длительном перерыве в передаче телеграфного сообщения вызывающей ОУ |
|
|
11 |
Процедуры после передачи сигнала "Отбой" |
|
|
11.1 |
Ожидание сигнала ПО по цепи приема после передачи сигнала "Отбой" |
контроль цепи приема |
|
|
ВИ выполнения этой операции от начала передачи сигнала "Отбой", с |
10 |
|
11.2 |
Переход в исходное состояние после приема сигнала ПО |
формирование сигнала ИС |
|
|
ВИ выполнения этой операции от начала приема сигнала ПО, с |
≤ 0,35 |
|
11.3 |
Регистрация повреждения на линии связи при отсутствии сигнала ПО и отказ от попыток установления соединений |
включение аварийной сигнализации (визуальной и звуковой) ОУ и указание времени |
|
|
ВИ задержки выполнения этой операции, с |
≥ 10 |
|
12 |
Процедуры установления соединения после передачи/приема сигнала ПО |
|
|
12.1 |
Выполнение операции установления исходящего соединения |
формирование сигнала "Вызов" |
|
|
ВИ задержки выполнения этой операции от начала обмена сигналами ПО, с |
≥ 2 |
|
12.2 |
Выполнение операции установления входящего соединения |
формирование сигнала"Подключение" |
|
|
ВИ защитной задержки от начала передачи/приема сигнала ПО |
1 |
|
12.3 |
Выполнение операции повторного установления исходящего соединения из-за несанкционированного разъединения или встречной работы по цепи приема при передаче сообщения |
формирование сигнала "Вызов" |
|
|
ВИ задержки выполнения этой операции от начала обмена сигналами ПО, с |
≥ 2 |
к Правилам применения оконечных
установок телеграфной связи
П.6. Требования к функциональным характеристикам и режимам работы
оконечной установки
телеграфной связи со станциями и подстанциями коммутации каналов сети Телекс
П.6.1. Требования к функциональным характеристикам и режимам работы оконечной установки телеграфной связи со станциями и подстанциями коммутации каналов сети Телекс:
П.6.1.1. ОУ обеспечивает работу в диалоговом режиме с позначной передачей или автоматической передачей подготовленного сообщения.
П.6.1.2. ОУ обеспечивает работу в полуавтоматическом и ручном режимах.
П.6.1.3. ОУ обеспечивает автоматическое и ручное изменение знакового регистра.
П.6.1.4. ОУ обеспечивает подготовку и отображение телеграфных сообщений в установленных форматах.
П.6.1.5. ОУ обеспечивает завершение передачи сообщений в установленном режиме.
П.6.1.6. ОУ обеспечивает работу в исходящем и входящем режимах без дополнительных переключений.
П.6.1.7. ОУ обеспечивает документирование сообщений и отчетов о работе ОУ.
П.6.1.8. ОУ обеспечивает использование служебного сигнала "Идентификация" (Сетевой номер исходящего узла связи) (IDF) в составе опознавательного сигнала ОУ АО для идентификации (указание магистрального номера оконечной станции).
П.6.1.9. ОУ обеспечивает использование служебного сигнала "Перенаправление вызова к ОУ на другой номер" (RDI) для переадресации вызова.
П.6.1.10. ОУ обеспечивает использование служебного сигнала "Соединение установлено" (DF) при указании о готовности ОУ к работе.
П.6.1.11. ОУ обеспечивает прием сигнала "Вызов" в местном режиме ("работа на себя").
П.6.1.12. ОУ обеспечивает подключение к коммутационной станции, осуществляющей обмен сигналами АО.
П.6.1.13. ОУ обеспечивает подключение к коммутационной станции, не осуществляющей обмен сигналами АО.
П.6.1.14. ОУ обеспечивает установление соединения со станционными датчиками.
П.6.1.15. ОУ обеспечивает установление соединения многоступенчатым набором номера (донабором) на сетях с различными типами сигнализации.
П.6.1.16. ОУ обеспечивает прием служебного сигнала "Звонок".
П.6.1.17. ОУ обеспечивает контроль за состоянием телеграфной линии и выдачу сообщения о ее неисправности.
П.6.1.18. ОУ обеспечивает прием криптограмм.
П.6.1.19. ОУ обеспечивает блокировку приема сообщений при одновременном заполнении памяти или повреждении включенного печатающего устройства.
П.6.1.20. ОУ обеспечивает защиту текста принятых сообщений и АО от несанкционированного изменения.
П.6.1.21. ОУ обеспечивает вывод на печать сообщений по окончании приема их в память (автоматически или вручную).
П.6.1.22. ОУ обеспечивает введение отличительных признаков для принятых и переданных сообщений.
П.6.1.23. ОУ обеспечивает круглосуточную работу.
П.6.1.24. ОУ обеспечивает взаимодействие с сетью ТГОП (система КС).
П.6.1.25. ОУ обеспечивает изменения текста АО.
П.6.1.26. ОУ должна быть обеспечена эксплуатационной документацией.
П.6.1.27. ОУ обеспечивает взаимодействие с ОУ однонаправленного действия (только передача или прием).
П.6.1.28. ОУ обеспечивает взаимодействие с узлом связи, осуществляющим ручную коммутацию.
П.6.1.29. ОУ обеспечивает передачу нескольких сообщений без повторения операции установления соединения.
П.6.1.30. ОУ принимает и обрабатывает следующие служебные сигналы:
1) ОСС - "Вызываемая ОУ занята",
2) DER - "Повреждение ОУ" или "Повреждение абонентской линии",
3) NC - "Отсутствие свободных каналов связи в направлении вызываемой ОУ",
4) NA - "Недоступность данной ОУ" или "Запрет на связь с данной ОУ",
5) ABS - "ОУ отключена",
6) CI - "Соединение не возможно" (в автоматическом режиме),
7) NP - "Несуществующий номер ОУ" или "ликвидация связи с ОУ",
8) NCH - "Изменение номера вызываемой ОУ" (только в автоматическом режиме),
9) DF - "Соединение установлено",
10) MOM - "Ожидание подключения оператора узла связи",
11) GA - "Разрешение на передачу сообщения или номера вызываемой ОУ",
12) IDF - "Идентификация" (сетевой номер исходящего узла связи),
13) RDI - "Перенаправление вызова к ОУ на другой номер" (только в автоматическом режиме),
14) WRU - "Запрос автоответа ОУ",
15) ТТТ - "Запрет на дальнейшую передачу сообщений" нарушение в работе ОУ при приеме и их архивации.
П.6.1.31. ОУ обеспечивает безискаженную передачу телеграфных сообщений.
П.6.1.32. ОУ обеспечивает безискаженную передачу сообщений при переходе с одного устройства ввода на другое.
П.6.1.33. ОУ обеспечивает регистрацию служебного сигнала для опознавания ОУ КТ печатным символом.
П.6.1.34. ОУ обеспечивает регистрацию появления сигнала "Звонок" (последовательность комбинаций №№ 30, 10 Международного телеграфного кода № 2) печатным символом.
П.6.1.35. ОУ обеспечивает контроль соответствия сигнала АО вызываемой ОУ.
П.6.1.36. ОУ обеспечивает использование кодовых комбинаций №№ 6-8 МТК-2 на цифровом регистре в принимаемом сообщении в качестве русских букв Э Ш Щ.
П.6.1.37. ОУ обеспечивает использование кодовой комбинации № 32 МТК-2 в сообщениях в качестве перевода на русский регистр.
П.6.1.38. ОУ обеспечивает программирование следующих функций и параметров:
1) сеть Телекс, ТГОП, частная сеть;
2) тип сигнализации (А, В);
3) тип связи с опорной станцией (дуплекс, симплекс);
4) скорость телеграфирования, Бод;
5) способ установления соединения (автоматический, полуавтоматический, ручной);
6) формирование новой строки (вручную, автоматическое - на 69-м знаке или логическое).
к
Правилам применения оконечных
установок телеграфной связи

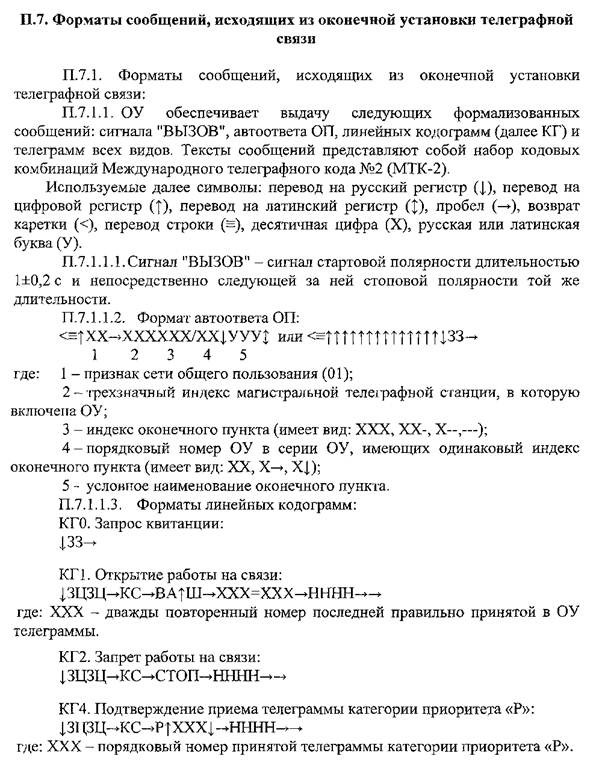

"П.7. Форматы сообщений, исходящих из оконечной установки телеграфной связи"

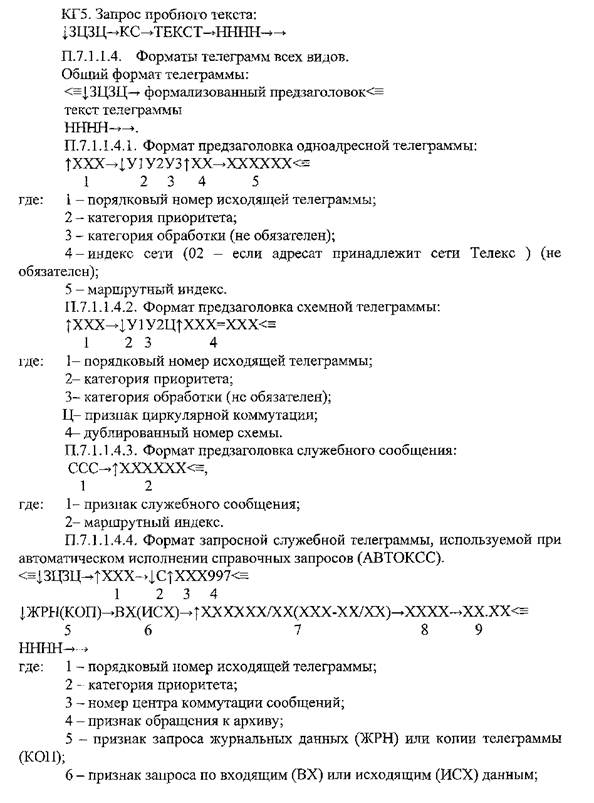

"П.7. Форматы сообщений, исходящих из оконечной установки телеграфной связи. (продолжение 1)"
"П.7. Форматы сообщений, исходящих из оконечной установки телеграфной связи (продолжение 2)"
к Правилам применения оконечных
установок телеграфной связи

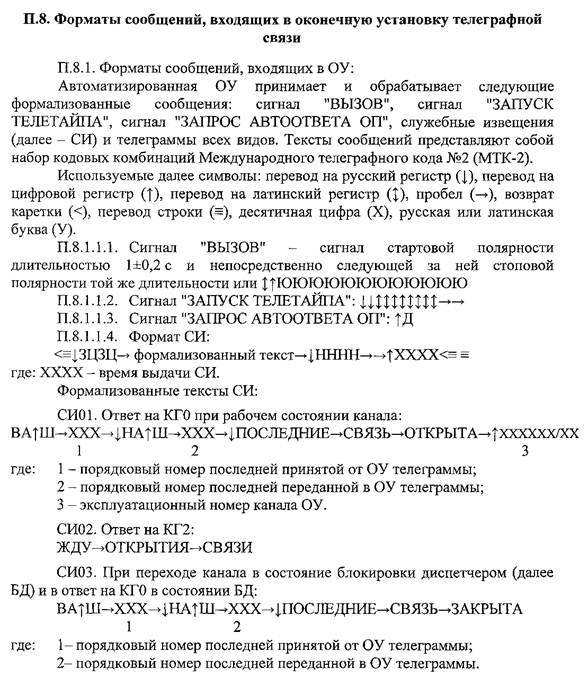

"П.8. Форматы сообщений, входящих в оконечную установку телеграфной связи"

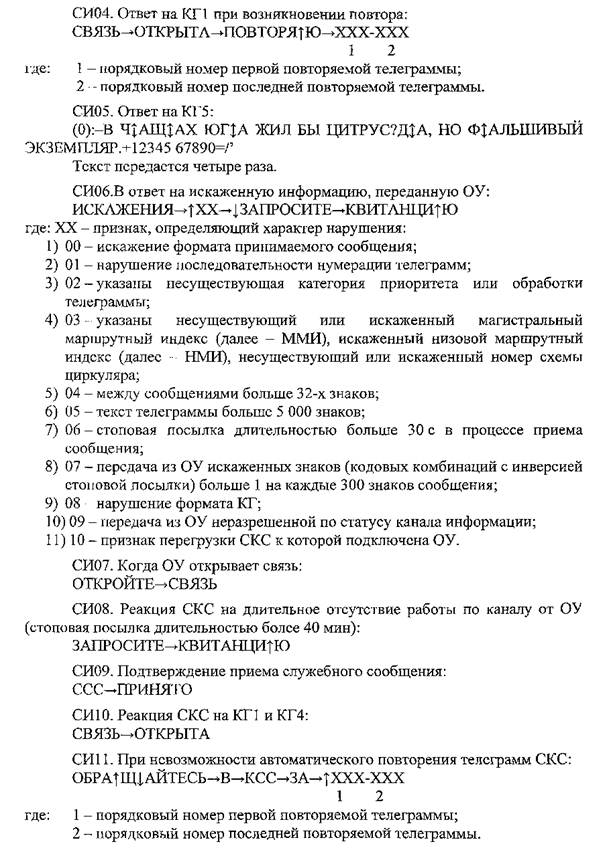

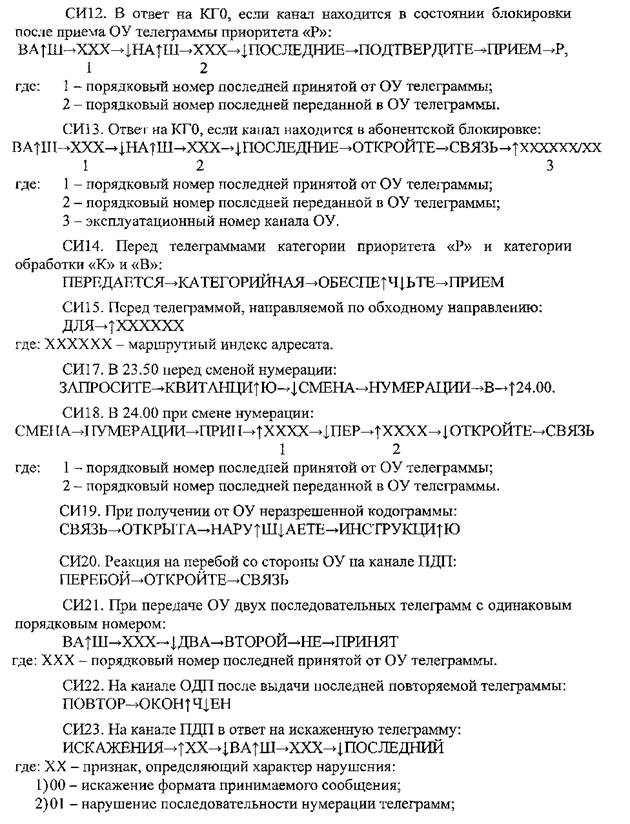

"П.8. Форматы сообщений, входящих в оконечную установку телеграфной связи (продолжение 1)"

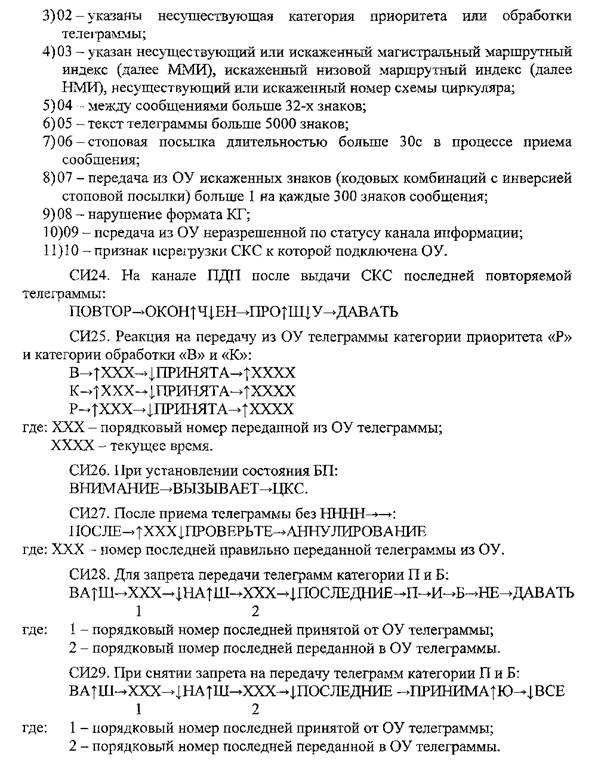

"П.8. Форматы сообщений, входящих в оконечную установку телеграфной связи (продолжение 2)"

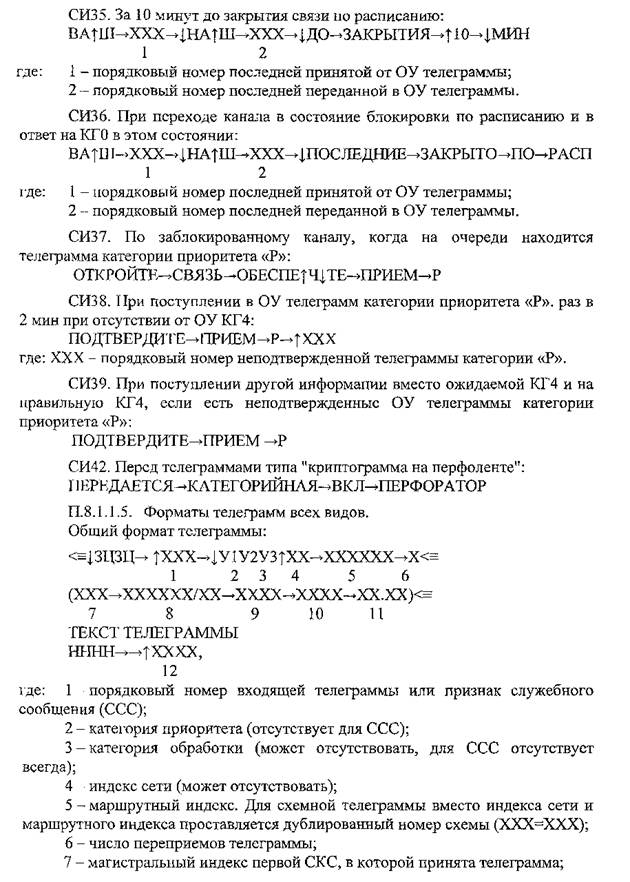

"П.8. Форматы сообщений, входящих в оконечную установку телеграфной связи (продолжение 3)"

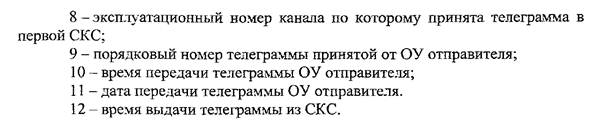

"П.8. Форматы сообщений, входящих в оконечную установку телеграфной связи (продолжение 4)"
"П.8. Форматы сообщений, входящих в оконечную установку телеграфной связи (продолжение 5)"
к Правилам применения оконечных
установок телеграфной связи
П.9. Требования к параметрам, характеризующим электромагнитные влияния
Приложение исключено согласно приказу Министерства связи и массовых коммуникаций РФ от 23 апреля 2013 г. № 93.
