ОТРАСЛЕВОЙ СТАНДАРТ

Плиты закладные сварные и литые турбоагрегатов

ПЛИТЫ ЗАКЛАДНЫЕ ЛИТЫЕ ДЛЯ УСТАНОВКИ ДИНАМОМЕТРА

Конструкция и размеры

ОСТ
34-10-473-89

Взамен
ОСТ 34-42-473-80

Приказом Министерства энергетики и электрификации СССР от 14.12.89 № 167а срок действия установлен

с 01.02.90

до 01.02.95

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на плиты закладные литые для установки динамометра для турбин и генераторов мощностью 50 - 1200 МВт, устанавливаемых на постоянных подкладках.

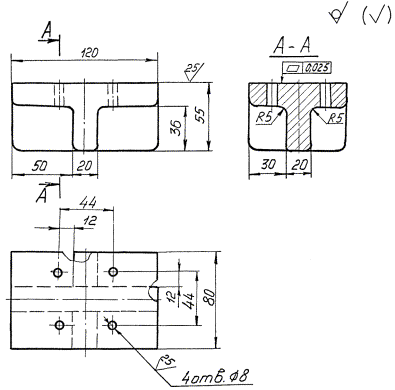

2. Конструкция и размеры плит закладных литых должны соответствовать указанным на чертеже и в таблице.

Исполнение 1

Исполнение 2

Обозначение плиты закладной

Исполнение

Масса, кг

01 ОСТ 34-10-473-89

1

2,5

02 ОСТ 34-10-473-89

2

2,9

Пример условного обозначения плиты закладной литой для установки динамометра исполнения I:

Плита закладная 01 ОСТ 34-10-473-89

3. Материал - Отливка 25Л-II

4. Припуски на механическую обработку, допуски на размеры и массу отливки должны соответствовать II классу точности ГОСТ 2009-55, а формовочные уклоны - ГОСТ 3212-80.

5. Отливка должна быть очищена от песка и окалины, прибыли и литники - удалены, а места их расположения - зачищены в пределах допусков.

6. Отливка должна подвергаться термической обработке, обеспечивающей механические свойства, соответствующие требованиям ГОСТ 977-75.

7. На обрабатываемых поверхностях отливки не допускаются поверхностные дефекты, превышающие по глубине 2/3 припуска на механическую обработку.

8. Неуказанные литейные радиусы 8 мм.

9. Предельные отклонения размеров: отверстий по Н14, валов h14, остальных ±.
