ОТРАСЛЕВОЙ СТАНДАРТ

Плиты закладные сварные и литые турбоагрегатов

ПОДКЛАДКИ ПОСТОЯННЫЕ

Конструкция и размеры

ОСТ
34-10-474-89

Взамен
ОСТ 34-42-474-80

Приказом Министерства энергетики и электрификации СССР от 14.12.89 № 167а срок действия установлен

с 01.02.90

до 01.02.95

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на подкладки постоянные длиной от 80 до 400 мм для турбин и генераторов мощностью 50 - 1200 МВт.

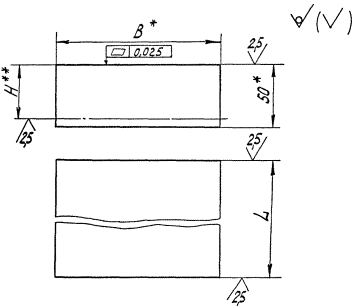

2. Конструкция и размеры подкладок должны соответствовать указанным на чертеже и в таблице.

* Размеры для справок

** Размер уточняется при монтаже

Размеры в мм

Обозначение подкладки

L

В

Масса, кг

01 ОСТ 34-10-474-89

150

20

1,1

02

170

40

2,5

03

200

3,1

04

220

3,4

05

170

90

6,0

06

200

7,0

07 ОСТ 34-10-474-89

220

7,7

08 ОСТ 34-10-474-89

80

120

3,8

09

170

8,0

10

220

10,4

11

300

14,1

12

350

16,5

13 ОСТ 34-10-474-89

400

18,8

Материал - Полоса

Допускается изготовление из листа по ГОСТ 19903-74.

Острые кромки притупить.

Предельные отклонения размеров: валов по h14, остальных ±.
