ОТРАСЛЕВОЙ СТАНДАРТ
|
Плиты закладные сварные и литые турбоагрегатов ПОДСТАВКИ СВАРНЫЕ Конструкция и размеры |
ОСТ
Взамен |
Приказом Министерства энергетики и электрификации СССР от 14.12.89 № 167а срок действия установлен
с 01.02.90
до 01.02.95
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на подставки сварные под фундаментные рамы для турбин и генераторов мощностью 50 - 1200 МВт, устанавливаемых на постоянных подкладках.

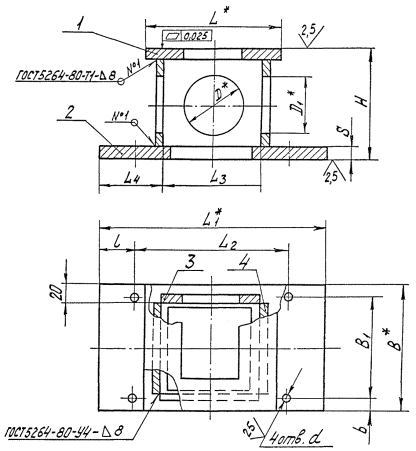

2. Конструкция и размеры подставок сварных должны соответствовать указанным на черт. 1 и в табл. 1 и 2.
* Размеры для справок
Размеры в мм
|
Н |
L |
L1 |
L2 |
L3 |
L4 |
l |
B |
B1 |
b |
D |
D1 |
d |
S |
Масса, кг |
|
|
01 ОСТ 34-10-475-89 |
170 |
300 |
360 |
300 |
200 |
80 |
30 |
250 |
200 |
25 |
80 |
80 |
19 |
25 |
33,0 |
|
02 |
220 |
270 |
370 |
320 |
85 |
25 |
350 |
250 |
50 |
120 |
120 |
20 |
47,6 |
||
|
03 |
450 |
310 |
125 |
70 |
250 |
200 |
25 |
18 |
30 |
39,2 |
|||||
|
04 ОСТ 34-10-475-89 |
360 |
500 |
500 |
440 |
300 |
100 |
30 |
440 |
380 |
30 |
150 |
180 |
15 |
20 |
106,5 |
Пример условного обозначения подставки сварной высотой 220, длиной 270 и шириной 350 мм:
ПОДСТАВКА 02 ОСТ 34-10-475-89
|
Поз. 1 Плита Кол. 1 |
Поз. 2 Плита Кол. 1 |
Поз. 3 Ребро Кол. 2 |
Поз. 4 Ребро Кол. 2 |
|
|
Обозначение деталей |
||||
|
01 ОСТ 34-10-475-89 |
1-01 ОСТ 34-10-475-89 |
1-02 ОСТ 34-10-475-89 |
2-01 ОСТ 34-10-475-89 |
2-02 ОСТ 34-10-475-89 |
|
02 |
1-03 |
1-04 |
2-03 |
2-04 |
|
03 |
1-05 |
1-06 |
2-05 |
2-06 |
|
04 ОСТ 34-10-475-89 |
1-07 ОСТ 34-10-475-89 |
1-07 ОСТ 34-10-475-89 |
2-07 ОСТ 34-10-475-89 |
2-08 ОСТ 34-10-475-89 |
2.1. Сварку производить электродами Э42 ГОСТ 9467-75.
2.2. Подставка после сварки подвергается термической обработке с целью снятия остаточных напряжений.
2.3. Предельные отклонения размеров:
отверстий по Н14, валов по h14, остальных ±
.

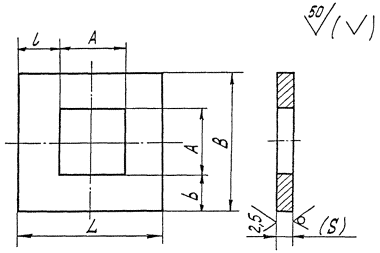

3. Конструкция и размеры плиты должны соответствовать указанным на черт. 2 и в табл. 3.
* Размер в скобках после сварки.
Размеры в мм
|
L |
В |
А |
l |
b |
S |
Масса, кг |
|
|
1-01 ОСТ 34-10-475-89 |
300 |
250 |
120 |
90 |
65 |
20 |
9,52 |
|
1-02 |
350 |
170 |
95 |
40 |
25 |
11,99 |
|
|
1-03 |
270 |
350 |
120 |
75 |
115 |
20 |
12,58 |
|
1-04 |
370 |
170 |
100 |
90 |
15,79 |
||
|
1-05 |
270 |
250 |
120 |
75 |
65 |
8,34 |
|
|
1-06 |
450 |
170 |
140 |
40 |
30 |
19,68 |
|
|
1-07 ОСТ 34-10-475-89 |
500 |
440 |
180 |
160 |
130 |
20 |
29,45 |
Пример условного обозначения плиты длиной 270 и шириной 350 мм:
ПЛИТА 1-03 ОСТ 34-10-475-89
3.1. Материал ЛИСТ
.
3.2. Предельные отклонения размеров:
отверстий по Н14, валов по h14, остальных
±
.

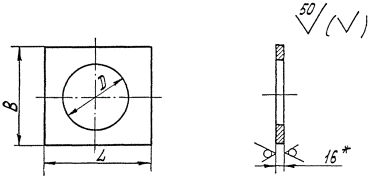

4. Конструкция и размеры ребер должны соответствовать указанным на черт. 3 и в табл. 4.
* Размер для справок
Размеры в мм
|
L |
B |
D |
Масса, кг |
|
|
2-01 ОСТ 34-10-475-89 |
200 |
125 |
80 |
2,5 |
|
2-02 |
210 |
2,9 |
||
|
2-03 |
200 |
160 |
120 |
3,1 |
|
2-04 |
310 |
6,1 |
||
|
2-05 |
200 |
170 |
2,9 |
|
|
2-06 |
210 |
2,4 |
||
|
2-07 |
300 |
320 |
150 |
9,8 |
|
2-08 ОСТ 34-10-475-89 |
400 |
180 |
12,9 |
Пример условного обозначения ребра длиной 200 и шириной 180 мм:
РЕБРО 2-03 ОСТ 34-10-475-89
4.1. Материал - Лист
.
4.2. Предельные отклонения размеров: отверстий
по Н14, валов по h14,
остальных ±
.
